| Тип продукт | Безжична винтовертка |
| Марка | Fein |
| Модел | ASCS 6.3 Select |
| Основна употреба | Завиване и развиване на винтове, особено самонарезни и самонабивни |
| Захранване | Акумулатор (Li-ion) |
| Температурен диапазон за зареждане на акумулатора | 5 °C – 45 °C |
| Индикатор за състояние на заряда | LED (1 до 4 зелени = % заряд, червено постоянно = слаб, червено мигащо = извън диапазон) |
| Електронно спиране на въртящия момент | Да, регулируемо, със звуков сигнал, който може да се включва/изключва |
| Посока на въртене | Реверсивна със средна заключваща позиция |
| Ограничител на дълбочина | Да, за оптимално завиване |
| Защита от прегряване | Работа с импулси с ниска мощност |
| Съвместимост на акумулатора | Само оригинални акумулатори FEIN |
| Ниво на шум | Измерени стойности (вижте ръководството) |
| Вибрации | Измерени съгласно EN 62841 |
| Поддръжка | Издухайте сух сгъстен въздух през вентилационните отвори |
| Части, сменяеми от потребителя | Работни инструменти, ограничител на дълбочина, акумулатор, кука |
| Безопасност | Прочетете предупрежденията, носете защита за очите, извадете акумулатора преди работа |
| Опазване на околната среда | Рециклирайте според указанията, не хвърляйте акумулатора в огън |
| Гаранция | Съобразена с правните разпоредби + декларация на производителя FEIN |
| Съответствие | Маркировка CE и UKCA според пазара |
| Включени аксесоари | Ограничител на дълбочина, кука |
| Тип инструмент | Преносима |
| Външна употреба | На закрито от атмосферни влияния |
Често задавани въпроси - ASCS 6.3 Select Fein
Въпроси на потребители за ASCS 6.3 Select Fein
0 въпрос за това устройство. Отговорете на тези, които знаете, или задайте свой въпрос.
Задайте нов въпрос за това устройство
Изтеглете инструкциите за вашия винтоверт в PDF формат безплатно! Намерете ръководството си ASCS 6.3 Select - Fein и вземете отново електронното си устройство в ръце. На тази страница са публикувани всички документи, необходими за използването на вашето устройство. ASCS 6.3 Select на марката Fein.
РЪКОВОДСТВО ЗА ПОТРЕБИТЕЛЯ ASCS 6.3 Select Fein
Превод на оригиналната инструкция за експлоатация.

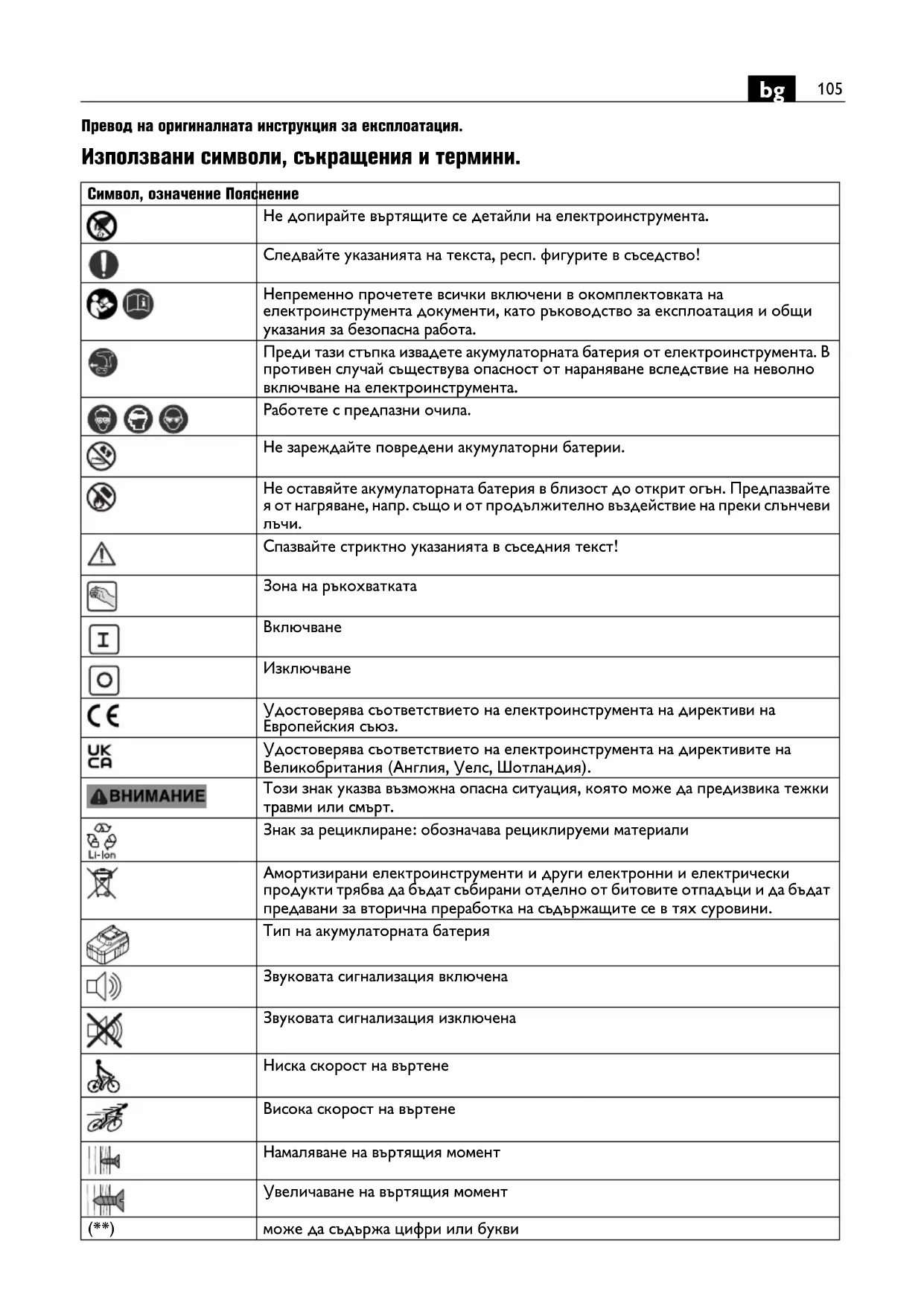

Използвани символи, съкращения и термини.
| Символ, означение Пояснение | |
 | Не допирайте въртящите се детайли на електроинструмента. |
 | Следвайте указанията на текста, респ. фигурите в съседство! |
 | Непременно прочетете всички включени в окомплектовката на електроинструмента документи, като ръководство за експлоатация и общи указания за безопасна работа. |
 | Преди тази стъпка извадете акумулаторната батерия от електроинструмента. В противен случай съществува опасност от нараняване вследствие на неволно включване на електроинструмента. |
 | Работете с предпазни очила. |
 | Не зареждайте повредени акумулаторни батерии. |
 | Не оставяйте акумулаторната батерия в близост до открит огън. Предпазвайте я от нагряване, напр. също и от продължително въздействие на преки слънчеви лъчи. |
| [4ZA2] | Спазвайте стриктно указанията в съседния текст! |
 | Зона на ръкохватката |
 | Включване |
 | Изключване |
 | Удостоверява съответствието на електроинструмента на директиви на Европейския съюз. |
 | Удостоверява съответствието на електроинструмента на директивите на Великобритания (Англия, Уелс, Шотландия). |
 | Този знак указва възможна опасна ситуация, която може да предизвика тежки травми или смърт. |
 | Знак за рециклиране: обозначава рециклируеми материали |
 | Амортизирани електроинструменти и други електронни и електрически продукти трябва да бъдат събирани отделно от битовите отпадъци и да бъдат предавани за вторична преработка на съдържащите се в тях суровини. |
 | Тип на акумулаторната батерия |
 | Звуковата сигнализация включена |
| [DBAT] | Звуковата сигнализация изключена |
 | Ниска скорост на въртене |
 | Висока скорост на въртене |
 | Намаляване на въртящия момент |
 | Увеличаване на въртящия момент |
| [6DTI] | може да съдържа цифри или букви |
| Символ Международно | дноозначение | Националноозначение | Пояснение |
| UV | -¥ | -Електрическо напрежение | |
| n_0 | /min, min ^-1 , rpm,r/min | /min | Скорост на въртене на празен ход |
| n_1 | /min, min ^-1 , rpm,r/min | /min Скорост на въртене под натоварване | |
| M... | Nm | Nm | Въртящ момент (твърдо/меко винтовосъединение) |
| inch | инч | Гнездо за работни инструменти вътрешеншестостен | |
| mm | mm | Диаметър на винт | |
| kg | kg | Маса съгласно EPTA-Procedure 01 | |
| L_pA | dB dB Равнище на звуковото налягане | ||
| L_wA | dB dB Равнище на мощността на звука | ||
| L_pCpeak | dB dB Пиково равнище на звуковото налягане | ||
| K... | Неопределеност | ||
| a | m/s ^2 | m/s ^2 | Генерирани вибрации съгласно EN 62841(векторна сума по трите направления) |
| a_h | m/s ^2 | m/s ^2 | Генерирани вибрации (завиване/развиване) |
| m, s, kg, A, mm, V,W, Hz, N, °C, dB,min, m/s ^2 | m, s, kg, A, mm, V,W, Hz, N, °C, dB,min, m/s ^2 | Основни и производни единици отМеждународната система за мерниединициSI. | |
Прочетете всички указания за безопасна работа и за работа с
електроинструмента. Пропуски при спазването на указанията за безопасна работа и за работа с електроинструмента могат да предизвикат токов удар, пожар и/или тежки травми.
Съхранявайте всички указания за безопасна работа и за работа с електроинструмента за ползване в бъдеще.
Не използвайте този електроинструмент, преди внимателно да прочетете и напълно да разберете това ръководство за експлоатация,
както и приложените «Общи указания за безопасна работа» (Номер на публикация 34130465060). Съхранявайте посочените материали за ползване по-късно и при продажба на електроинструмента или когато го давате за ползване от други лица ги предавайте заедно с него.
Съблюдавайте също валидните национални разпоредби по охрана на труда.
Предназначение на електроинструмента:
Ръчен винтоверт за завиване и развиване на винтове в затворени помещения, специално предназначен за използване със самопробивни и самонарезни винтове, с използване на утвърдените от FEIN работни инструменти и допълнителни приспособления.
Специални указания за безопасна работа.
Когато съществува опасност по време на работа винтът да засегне скрити под повърхността проводници под напрежение, допирайте електроинструмента само до изолираните ръкохватки. При съприкосновение с проводник под напрежение то може да се предаде и по металните повърхности на електроинструмента и това да предизвика токов удар.
Внимавайте за скрити под повърхността електрически проводници, газопроводни и водопроводни тръби. Преди да започнете работа проверявайте работната зона, напр. с металотърсач.
Осигурявайте добре обработвания детайл. Детайл, захванат с подходящо приспособление, се държи по-сигурно и безопасно, отколкото, ако го държите с ръка.
Дръжте електроинструмента здраво. Съществува опасност от внезапното възникване на силни краткотрайни реакционни моменти.
Не обработвайте материали, съдържащи магнезий. Съществува опасност от пожар.
Не обработвайте композитни материали на основата на пластмаса, уянчени с въглеродни нишки и материали, съдържащи азбест. Те се считат за канцерогенни.
Забранява се захващането към корпуса на електроинструмента на табелки или знаци с винтове или нитове. Повредена изолация не осигурява защита от токов удар. Използвайте самозалепващи се табелки.
Не използвайте допълнителни приспособления, които не са изрично проектирани или допуснати за употреба от производителя на електроинструмента.
Фактът, че дадено приспособление може да бъде монтирано към електроинструмента, не означава, че ползването му е безопасно.
Работа с и ползване на акумулаторни батерии.
За да избягвате опасности като изгаряния, пожар, експлозия, кожни рани и други наранявания при работа с акумулаторни батерии, спазвайте следните указания:
Не се допуска отварянето, разглобяването или разчупването на акумулаторните батерии. Не излагайте акумулаторните батерии на силни механични въздействия. При повреждане и
неправилна експлоатация на акумулаторните батерии могат да се отделят вредни пари и течности. Парите могат да раздразнят дихателните пътища. Изтичащ от акумулаторната батерия електролит може да предизвика зачервяване на кожата или изгаряния.
Ако изтичащият от повредена акумулаторна батерия електролит е намокрил съседни елементи, ги прегледайте внимателно, почистете ги, а при необходимост ги заменете.
Не излагайте акумулаторната батерия на прякото въздействие на отоплителни тела или огън. Не я оставяйте на директна слънчева светлина.
Изваждайте акумулаторната батерия от оригинаолната й опаковка едва когато трябва да я използвате.
Преди да извършвате наквито и да е дейности по електроинструмента, изваждайте акумулаторната батерия. Ако включите неволно
електроинструмента, съществува опасност от нараняване.
Изваждайте акумулаторната батерия само ногато електроинструментът е изключен.
Дръжте акумулаторната батерия далеч за деца.
Поддържайте акумулаторната батерия чиста и я предпазвайте от овлажняване. Почиствайте замърсени контакти на акумулаторната батерия и на електроинструмента с чиста суха кърпа.
Използвайте само изправни акумулаторни батерии на FEIN, които са предназначени за
електроинструмента. При работа с и при зареждане на акумулаторни батерии, които са неподходящи, повредени, били са ремонтирани или са т. нар. «съвместими» и чуждо производство съществува опасност от пожар и/или експлозия.
Спазвайте указанията в ръководството за експлоатация на акумулаторната батерия.
Предавани на ръцете вибрации
Посоченото в това ръководство за експлоатация равнище на вибрациите е определено съгласно процедура, посочена в стандарта EN 62841, и може да бъде използвана за сравняване на различни електроинструменти. То е подходящо също и за груба предварителна оценка на натоварването от вибрации.
Посоченото равнище на вибрациите е представително за най-често срещаните приложения на електроинструмента. Ако обаче електроинструментът се използва при други работни условия и за други приложения, с различни работни инструменти или ако не бъде поддържан в изрядно състояние, равнището на вибрациите може да се отличава съществено от посоченото. Това би могло значително да увеличи натоварването от вибрации за целия производствен цикъл.
За точната преценка на натоварването от вибрации трябва да се отчитат и интервалите от време, през които електроинструментът е изключен или работи, но не се използва. Това може значително да намали натоварването от вибрации за целия производствен цикъл.
Взимайте допълнителни мерки за предпазване на работещия с електроинструмента от влиянието на вибрациите, напр.: поддържане на електроинструмента и работните инструменти в изрядно състояние, подгряване и поддържане на ръцете топли, подходяща организация на последователността на работните цикли.
Указания за ползване.
Задействайте превключвателя за посоката на въртене само когато електродвигателят е спрял.
Поставете превключвателя за посоката на въртене в средно положение, за да предотвратите опасността от включване на електроинструмента по невнимание, напр. при пренасяне.
При прегряване електроинструментът работи с къси слаби импулси. Оставете електроинструментът да работи на празен ход, за да се охлади.
За постигане на надеждни резултати изпълнявайте завиването винаги с дълбочинен ограничител.
Електронно спиране на въртящия момент (вижте страници 6 – 7).
При работа без дълбочинен ограничител можете да използвате електронното спиране на въртящия момент.
Настройвайте въртящия момент само при напълно спряло въртене на електродвигателя.
При достигане на настроения въртящ момент електродвигателят се изключва и се излъчва звуков сигнал. След автоматичното изключване отпуснете пусковия прекъсвач и го натиснете отново за следващото завиване.
Можете да включите или изключите звуковата сигнализация.
При работа със степен на въртящия момент « жина електронно изключване.
За да постигате добри резултати, притискайте електроинструмента към винта достатьчно силно.
Работа с акумулаторната батерия.
Съхранявайте, ползвайте и зареждайте акумулаторната батерия само със зарядни устройства на FEIN в работния температурен интервал от 5 °C – 45 °C (41°F – 113°F). В началото на зареждането температурата на акумулаторната батерия трябва да е в границите на работния температурен интервал.
| Светодиод Значение Действие | ||
| 1 – 4 зелени светодиода | процентна степен на зареденост | Работа |
| червена непрекъсната светлина | Акумулаторната батерия е почти празна | Заредете аукмулаторната батерия |
| червена мигаща светлина | Акумулаторната батерия не е готова за работа | Изчакайте температурата на акумулаторната батерия да достигне допустимия работен интервал и след това я заредете |
Реалният процент на зареденост на батерията се показва само когато електродвигателят не работи. Ако съществува опасност от дълбоко разреждане на акумулаторната батерия, електронното управление спира електродвигателя автоматично.
Поддържане и сервис.
При екстремно тежки работни условия при обработване на метали по вътрешните повърхности на корпуса на електроинструмента може да се отложи токопровеждащ прах. Продухвайте често вътрешното пространство на електроинструмента със сух и обезмаслен сгъстен въздух. Продукти, които са влизали в съприкосновение с азбест, не трябва да се предават за ремонт. Изхвърляйте продукти, влизали в съприкосновение с азбест, съгласно валидната в страната нормативна уредба за отпадъци, съдържащи азбест.
Актуален списък с резервни части за този електроинструмент можете да намерите в интернет на адрес www.fein.com.
При необходимост можете сами да замените следните елементи: Работни инструменти, дълбочинен ограничител, акумулаторна батерия, кука
Гаранция и гаранционно обслужване.
Гаранционното обслужване на електроинструмента е съгласно законовите разпоредби в страната-вносител. Освен това фирма FEIN осигурява гаранционно обслужване съгласно Гаранционната декларация на производителя на FEIN.
В окомплектовката на Вашия електроинструмент може да са включени само част от описаните в това ръководство и изобразени на фигурите допълнителни приспособления.
Декларация за съответствие.
Декларацията CE се отнася само за страните от Европейския сьюз и EFTA (European Free Trade Association – Европейска асоциация за свободна търговия) и само за продукти, които са предназначени за ЕС или EFTA. При внос на продукта на пазара на ЕС символът UKCA губи валидността си.
Декларацията UKCA се отнася само до пазара във Великобритания (Англия, Уелс и Шотландия) и само за продукти, които са предназначени за британския пазар. При внос на продукта на британския пазар символът СЕ губи валидността си.
Фирма FEIN гарантира с пълна отговорност, че този продукт съответства на валидните нормативни документи, посочени на последната страница на това ръководство за експлоатация.
Техническа документация при: C. & E. Fein GmbH, D-73529 Schwäbisch Gmünd
Опазване на околната среда, бракуване.
Опаковките, излезлите от употреба електроинструменти и допълнителни приспособления трябва да се предават за оползотворяване на съдържащите се в тях суровини.
Предавайте повредени акумулаторни батерии за вторична преработка само напълно разредени. Когато акумулаторната батерия не е напълно разредена, като предпазна мярка срещу къси съединения облепяйте контактите с изолираща лента.
