Марка	Fein
Модел	SCT 540 UX
Тип продукт	Преносима отвертка
Захранване	Мрежово (захранващ кабел)
Номинално напрежение	230 V ~
Честота	50/60 Hz
Държач на инструмент	Шестостенен 1/4\" (6,35 mm)
Скорост на празен ход	Променлива (електронно регулиране)
Макс. въртящ момент	Регулируем, диапазон за малки и средни винтове
Макс. диаметър на винт	6 mm (приблизително за сухо строителство)
Двойна изолация	Да (символ двойна изолация)
Препоръчителна диференциална защита	Дефектнотоков предпазител макс. 30 mA
Ограничител на дълбочина	Да, вграден
Посока на въртене	Реверсивна (ляво/дясно)
Основни функции	Завиване и развиване, регулиране на въртящ момент, употреба в сухо строителство
Поддръжка	Почиствайте вентилационните отвори с неметален инструмент; продухвайте със сгъстен въздух
Резервни части	Налични на www.fein.com; работни инструменти, ограничител, каишка, магазин (зависимост от версия) се сменят от потребителя
Ремонтопригодност	Сервиз на FEIN; мрежовият кабел се сменя само от сервиз
Тегло	Около 1,5 kg (според EPTA-Procedure 01, приблизително)
Размери (Д x Ш x В)	Не са посочени в инструкцията
Ниво на звуково налягане LpA	Не е посочено
Ниво на звукова мощност LwA	Не е посочено
Стойност на вибрациите (завиване)	Съгласно EN 62841
Предназначение	Завиване и развиване на винтове в сухо строителство, защитено от атмосферни влияния

Често задавани въпроси - SCT 540 UX Fein

Как да сменя накрайника за завиване?

Изключете инструмента. Издърпайте стария накрайник. Поставете новия шестостенен накрайник 1/4" до упор. Проверете дали е добре задържан.

Как да регулирам въртящия момент?

Използвайте регулиращия пръстен близо до патронника. Завъртете го, за да увеличите или намалите момента. Настройката по подразбиране е подходяща за малки и средни винтове. Действителният момент зависи и от силата на натиск.

Как да използвам ограничителя на дълбочина?

Ограничителят на дълбочина е предварително монтиран. За регулиране разхлабете колелцето, позиционирайте ограничителя на желаната дълбочина, след това затегнете. Той гарантира равномерно поставяне на винтовете.

Може ли този инструмент да завива в метал?

Да, но могат да се натрупат проводящи прахове. Използвайте дефектнотоков предпазител 30 mA и редовно продухвайте вътрешността със сух сгъстен въздух. Избягвайте материали, съдържащи магнезий или азбест.

Как да обърна посоката на въртене?

Използвайте превключвателя за посока на въртене, разположен над спусъка. Натиснете го наляво за дясно въртене (завиване), надясно за ляво въртене (развиване). Действайте само при спрян двигател.

Какъв тип накрайник да използвам?

Използвайте накрайници с шестостенен отвор 1/4" (6,35 mm). FEIN препоръчва оригинални или разрешени аксесоари за гарантиране на безопасността.

Как да почистя отвертката?

Изключете инструмента. Почистете вентилационните отвори с неметален инструмент (четка). Продухайте сух, безмаслен сгъстен въздух вътре през отворите. Избягвайте разтворители.

Мога ли сам да сменя захранващия кабел?

Не, кабелът трябва да бъде заменен със специален подготвен кабел, наличен от сервиза на FEIN. Поверете ремонта на професионалист.

Какво да направя, ако отвертката не стартира?

Първо проверете контакта и кабела. Ако кабелът е повреден, го сменете. Ако проблемът продължава, свържете се със сервиза на FEIN. Не се опитвайте да отваряте инструмента сами.

Къде да намеря резервни части?

Актуалният списък с резервни части е наличен на www.fein.com. Можете сами да смените работните инструменти, ограничителя на дълбочина, каишката и магазина (в зависимост от версията).

РЪКОВОДСТВО ЗА ПОТРЕБИТЕЛЯ SCT 540 UX Fein

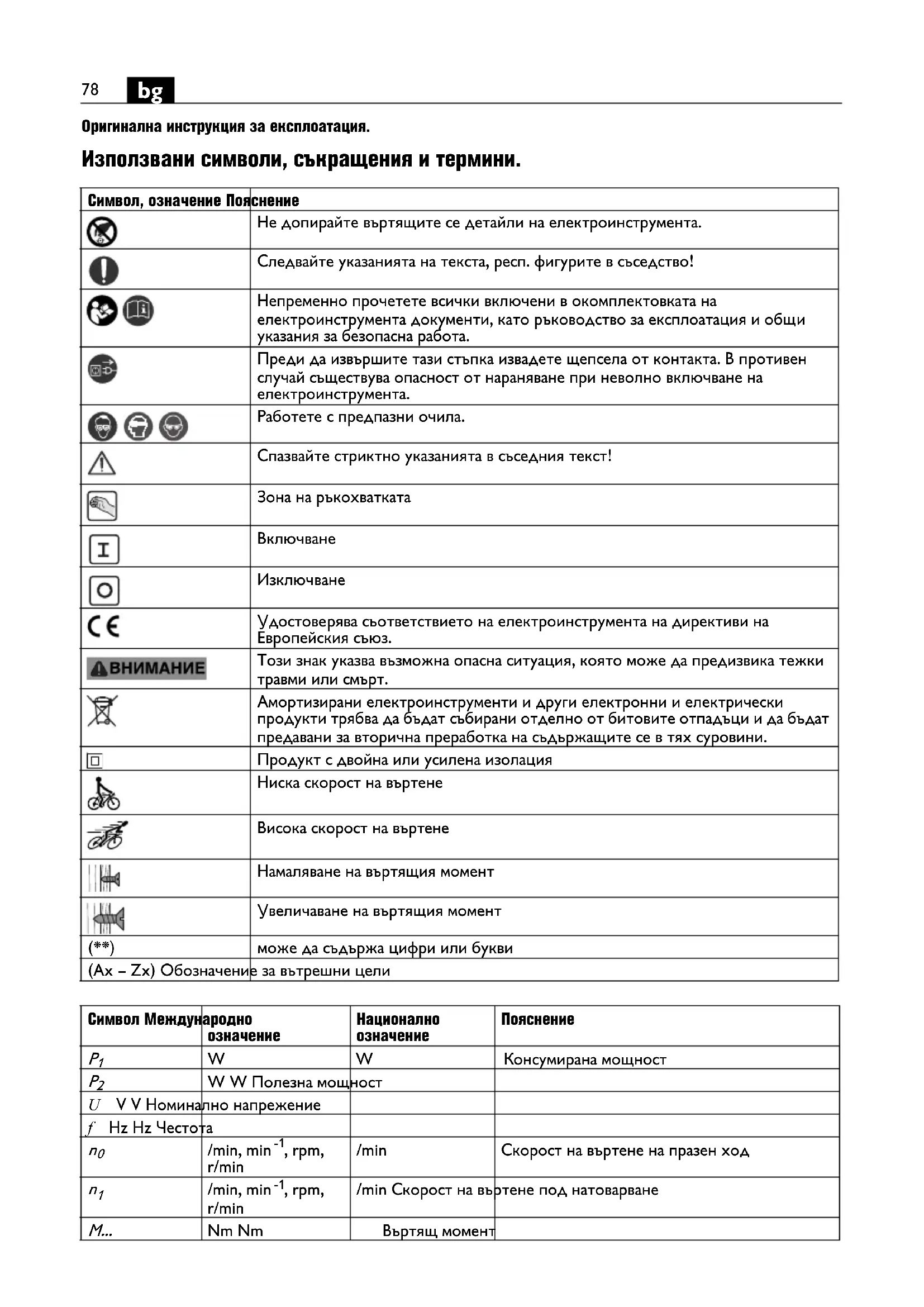

Оригинална инструкция за експлоатация.

Използвани символи, съкращения и термини.

Символ, означение Пояснение
		Не допирайте въртящите се детайли на електроинструмента.
		Следвайте указанията на текста, респ. фигурите в съседство!
[KHBZ]		Непременно прочетете всички включени в окомплектовката на електроинструмента документи, като ръководство за експлоатация и общи указания за безопасна работа.
		Преди да извършите тази стъпка извадете щепсела от контакта. В противен случай съществува опасност от нараняване при неволно включване на електроинструмента.
		Работете с предпазни очила.
[CSYK]		Спазвайте стриктно указанията в съседния текст!
		Зона на ръкохватката
		Включване
		Изключване
		Удостоверява съответствието на електроинструмента на директиви на Европейския съюз.
[8KBG]		Този знак указва възможна опасна ситуация, която може да предизвика тежки травми или смърт.
		Амортизириани електроинструменти и други електронни и електрически продукти трябва да бъдат събирани отделно от битовите отпадъци и да бъдат предавани за вторична преработка на съдържащите се в тях суровини.
[133]		Продукт с двойна или усилена изолация
		Ниска скорост на въртене
		Висока скорост на въртене
		Намаляване на въртящия момент
		Увеличаване на въртящия момент
(**)		може да съдържа цифри или букви
(Ax - Zx) Обозначение за вътрешни цели

(Ax - Zx) Обозначение за вътрешни цели

Символ Международноозначение		Националноозначение	Пояснение
P_1	W	W	Консумирана мощност
P_2	W W Полезна мощност
U V V Номинално напрежение
f Hz Hz Честота
n_0	/min, min ^-1 , rpm,r/min	/min	Скорост на въртене на празен ход
n_1	/min, min ^-1 , rpm,r/min	/min Скорост на въртене под натоварване
M...	Nm Nmmm	Въртящ моментmm	Гнездо за работни инструменти вътрешен шестостен
	mm mm Диаметър на винт
	kg	kg	Macа съгласно EPTA-Procedure 01
L_pA	dB dB Равнище на звуковото налягане
L_wA	dB dB Равнище на мощността на звука
L_pCpeak	dB dB Пиково равнище на звуковото налягане
K...			Неопределеност
a	m/s2	m/s2	Генерирани вибрации съгласно EN 62841 (векторна сума по трите направления)
a_h	m/s2	m/s2	Генерирани вибрации (завиване/развиване)
	m, s, kg, A, mm, V, W, Hz, N, °C, dB, min, m/s2	m, s, kg, A, mm, V, W, Hz, N, °C, dB, min, m/s2	Основни и производни единици от Международната система за мерни единици SI.

Прочетете всички указания за безопасна работа и за работа с

електроинструмента. Пропуски при спазването на указанията за безопасна работа и за работа с електроинструмента могат да предизвикат токов удар, пожар и/или тежки травми.

Съхранявайте всички указания за безопасна работа и за работа с електроинструмента за ползване в бъдеще.

Не използвайте този електроинструмент, преди внимателно да прочетете и напълно да разберете това ръководство за експлоатация, както и приложените «Общи указания за безопасна работа» (Номер на публикация 34130465060). Съхранявайте посочените материали за ползване по-късно и при продажба на електроинструмента или когато го давате за ползване от други лица ги предавайте заедно с него.

Съблюдавайте също валидните национални разпоредби по охрана на труда.

Предназначение на електроинструмента:

ръчен винтоверт за завиване и развиване на винтове, специално предназначен за използване при сухо строителство с рапидни винтове, с допуснати от FEIN работни инструменти и допълнителни приспособления и в закрити помещения.

Този електроинструмент е проектиран също и да бъде захранван от генератори на променлив ток с достатъчна мощност, които съответстват на стандарта ISO 8528, клас на изпълнение G2. Един от съществените признаци за непокриване на изискванията на този стандарт е превишаване на т.нар. клир-фактор 10 %. В случай на съмнение потърсете подробна информация за използвания от Вас генератор.

При това спазвайте ръководството за експлоатация и националната нормативна уредба за инсталирането и работа с променливотокови генератори.

Специални указания за безопасна работа.

Когато изпълнявате дейности, при които съществува опасност винтът да попадне на скрити проводници под напрежение или да засегне захранващия кабел, допирайте електроинструмента само до изолираните повърхности на ръкохватките. При контакт на винта с проводник под напрежение то може да се предаде по металлите части на електроинструмента и това да предизвика токов удар.

Внимавайте за скрити под повърхността електрически проводници, газопроводни и водопроводни тръби. Преди да започнете работа проверявайте работната зона, напр. с металотърсач.

Осигурявайте добре обработвания детайл. Детайл, захванат с подходящо приспособление, се държи по-сигурно и безопасно, отколкото, ако го държите с ръка.

Дръжте електроинструмента здраво. Съществува опасност от внезапното възникване на силни краткотрайни реакционни моменти.

Не обработвайте материали, съдържащи магнезий. Съществува опасност от пожар.

Не обработвайте композитни материали на основата на пластмаса, уякчени с въглеродни нишки и материали, съдържащи азбест. Те се считат за канцерогенни.

Забранява се захващането към корпуса на електроинструмента на табелки или знаци с винтове или нитове. Повредена изолация не осигурява защита от токов удар. Използвайте самозалепващи се табелки.

Не използвайте допълнителни приспособления, които не са изрично проектирани или допуснати за употреба от производителя на електроинструмента.

Фактът, че дадено приспособление може да бъде монтирано към електроинструмента, не означава, че ползването му е безопасно.

Редовно почиствайте вентилационните отвори на електроинструмента с неметални инструменти.

Турбинката на електродвигателя засмуква прах в корпуса. При прекомерна запрашеност с метален прах това може да увреди електроизолацията на електроинструмента.

Преди работа проверявайте дали захранващият кабел и щепсельт са изрядни.

Препоръка: винаги включвайте електроинструмента през предпазен дефектнотоков прекъсвач (RCD) с праг на задействане 30 тА или по-малък.

Предавани на ръцете вибрации

Посоченото в това ръководство за експлоатация равнище на вибрациите е определено съгласно процедура, посочена в стандарта EN 62841, и може да бъде използвана за сравняване на различни електроинструменти. То е подходящо също и за груба предварителна оценка на натоварването от вибрации.

Посоченото равнище на вибрациите е представително за най-често срещаните приложения на електроинструмента. Ако обаче електроинструментът се използва при други работни условия и за други приложения, с различни работни инструменти или ако не бъде поддържан в изрядно състояние, равнището на вибрациите може да се отличава съществено от посоченото. Това би могло значително да увеличи натоварването от вибрации за целия производствен цикъл.

За точната преценка на натоварването от вибрации трябва да се отчитат и интервалите от време, през които електроинструментът е изключен или работи, но не се използва. Това може значително да намали натоварването от вибрации за целия производствен цикъл.

Взимайте допълнителни мерки за предпазване на работещия с електроинструмента от влиянието на вибрациите, напр.: поддържане на електроинструмента и работните инструменти в изрядно състояние, подгряване и поддържане на ръцете топли, подходяща организация на последователността на работните цикли.

Указания за ползване.

Задействайте превключвателя за посоката на въртене само когато електродвигателят е спрял.

Завиването трябва да се извършва с дълбочинен ограничител.

SCT5-40M (**)/SCT5-40UM (**): Магазинът за винтове може да се използва само когато превключвателят за посоката на въртене е в позиция «въртене надясно».

Регулиране на въртящия момент (SCT5-40UX (\*\*)/SCT5-40UM (\*\*))

(вижте страница 5)

Настройката в завода-производител съответства на диапазона за малки до средно големи винтове.

Въртящият момент на затягане зависи също и от силата, с която електроинструментът се притиска към винта.

Поддържане и сервис.

При екстремни работни условия при обработване на метали по вътрешността на електроинструмента може да се отложи голямо количество токопровеждащ прах. Това може да наруши защитната електроизолация на електроинструмента. Редовно продухвайте вътрешността на корпуса през вентилационните отвори със сух и обезмаслен въздух под налягане и включвайте електроинструмента през дефектнотоков прекъсвач за утечни токове (Fl).

Ако захранващият кабел на електроинструмента се повреди, трябва да бъде заменен с предназначен за този електроинструмент захранващ кабел, който може да бъде получен от сервис за електроинструменти на FEIN.

Продукти, които са влизали в съприкосновение с азбест, не трябва да се предават за ремонт. Изхвърляйте продукти, влизали в съприкосновение с азбест, съгласно валидната в страната нормативна уредба за отпадъци, съдържащи азбест.

Актуален списък с резервни части за този електроинструмент можете да намерите в интернет на адрес www.fein.com.

При необходимост можете сами да замените следните елементи: работни инструменти,

дълбочинен ограничител, кайшка за ръка, магазин

Гаранция и гаранционно обслужване.

Гаранционното обслужване на електроинструмента е съгласно законовите разпоредби в страната-вносител. Освен това фирма FEIN осигурява гаранционно обслужване съгласно Гаранционната декларация на производителя на FEIN.

В окомплектовката на Вашия електроинструмент може да са включени само част от описаните в това ръководство и изобразени на фигурите допълнителни приспособления.

Декларация за съответствие.

Фирма FEIN гарантира с пълна отговорност, че този продукт съответства на валидните нормативни документи, посочени на последната страница на това ръководство за експлоатация.

Техническа документация при: C. & E. Fein GmbH, D-73529 Schwäbisch Gmünd

Опазване на околната среда, бракуване.

Опаковките, излезлите от употреба електроинструменти и допълнителни приспособления трябва да се предават за оползотворяване на съдържащите се в тях суровини.
