Merk	Fein
Model	SCT 540 UX
Producttype	Draagbare schroevendraaier
Stroomvoorziening	Netstroom (stroomkabel)
Nominale spanning	230 V ~
Frequentie	50/60 Hz
Gereedschap houder	Inbus 1/4" (6,35 mm)
Onbelaste snelheid	Variabel (elektronische regeling)
Max. aanhaal koppel	Instelbaar, bereik voor kleine en middelgrote schroeven
Max. schroefdiameter	6 mm (schatting voor droge bouw)
Dubbele isolatie	Ja (symbool dubbele isolatie)
Aanbevolen differentieel beveiliging	Differentieel schakelaar 30 mA max.
Diepte aanslag	Ja, geïntegreerd
Draairichting	Omkeerbaar (links/rechts)
Hoofdfuncties	Schroeven en losschroeven, koppel instelling, gebruik in droge bouw
Onderhoud	Reinig de ventilatieopeningen met niet-metalen gereedschap; blaas met perslucht
Reserveonderdelen	Beschikbaar op www.fein.com; werkgereedschap, dieptestop, polsband, magazijn vervangbaar door gebruiker
Repareerbaarheid	FEIN after-sales service; stroomkabel alleen vervangbaar door klantenservice
Gewicht	Ongeveer 1,5 kg (volgens EPTA-Procedure 01, schatting)
Afmetingen (L x B x H)	Niet gespecificeerd in de handleiding
Geluidsdrukniveau LpA	Niet gespecificeerd
Geluidsvermogensniveau LwA	Niet gespecificeerd
Trillings emissie waarde (schroeven)	Conform EN 62841
Beoogd gebruik	Schroeven en losschroeven van schroeven in droge bouw, beschermd tegen weersinvloeden

Veelgestelde vragen - SCT 540 UX Fein

Hoe vervang ik de schroefbit?

Haal de stekker uit het gereedschap. Trek de gebruikte bit eruit. Plaats de nieuwe inbus bit 1/4" tot aan de aanslag. Controleer of deze goed vastzit.

Hoe stel ik het aanhaalkoppel in?

Gebruik de instelring bij de boorkop. Draai deze om het koppel te verhogen of verlagen. De standaardinstelling is geschikt voor kleine en middelgrote schroeven. Het werkelijke koppel hangt ook af van de aandrukkracht.

Hoe gebruik ik de diepteaanslag?

De diepteaanslag is voor gemonteerd. Om aan te passen, draai de moer los, plaats de aanslag op de gewenste diepte en draai weer vast. Het zorgt voor een gelijkmatige plaatsing van schroeven.

Kan dit gereedschap in metaal schroeven?

Ja, maar geleidend stof kan zich ophopen. Gebruik een differentieelschakelaar 30 mA en blaas regelmatig de binnenkant uit met droge perslucht. Vermijd materialen die magnesium of asbest bevatten.

Hoe draai ik de draairichting om?

Gebruik de draairichtingschakelaar boven de trekker. Duw hem naar links voor rechtsom (schroeven), naar rechts voor linksom (losschroeven). Bedien hem alleen als de motor stilstaat.

Welk type bit moet ik gebruiken?

Gebruik inbus bits 1/4" (6,35 mm). FEIN beveelt originele of goedgekeurde accessoires aan om de veiligheid te garanderen.

Hoe reinig ik de schroevendraaier?

Haal de stekker uit het gereedschap. Reinig de ventilatieopeningen met niet-metalen gereedschap (borstel). Blaas droge, olievrije perslucht door de openingen naar binnen. Vermijd oplosmiddelen.

Kan ik zelf de stroomkabel vervangen?

Nee, de kabel moet worden vervangen door een speciale voorbereide kabel verkrijgbaar bij de FEIN after-sales service. Laat de reparatie over aan een professional.

Wat moet ik doen als de schroevendraaier niet start?

Controleer eerst het stopcontact en de kabel. Als de kabel beschadigd is, laat hem dan vervangen. Als het probleem aanhoudt, neem contact op met de FEIN klantenservice. Probeer niet zelf het gereedschap te openen.

Waar vind ik reserveonderdelen?

De actuele lijst met reserveonderdelen is beschikbaar op www.fein.com. U kunt zelf het werkgereedschap, de diepteaanslag, de polsband en het magazijn vervangen (afhankelijk van versie).

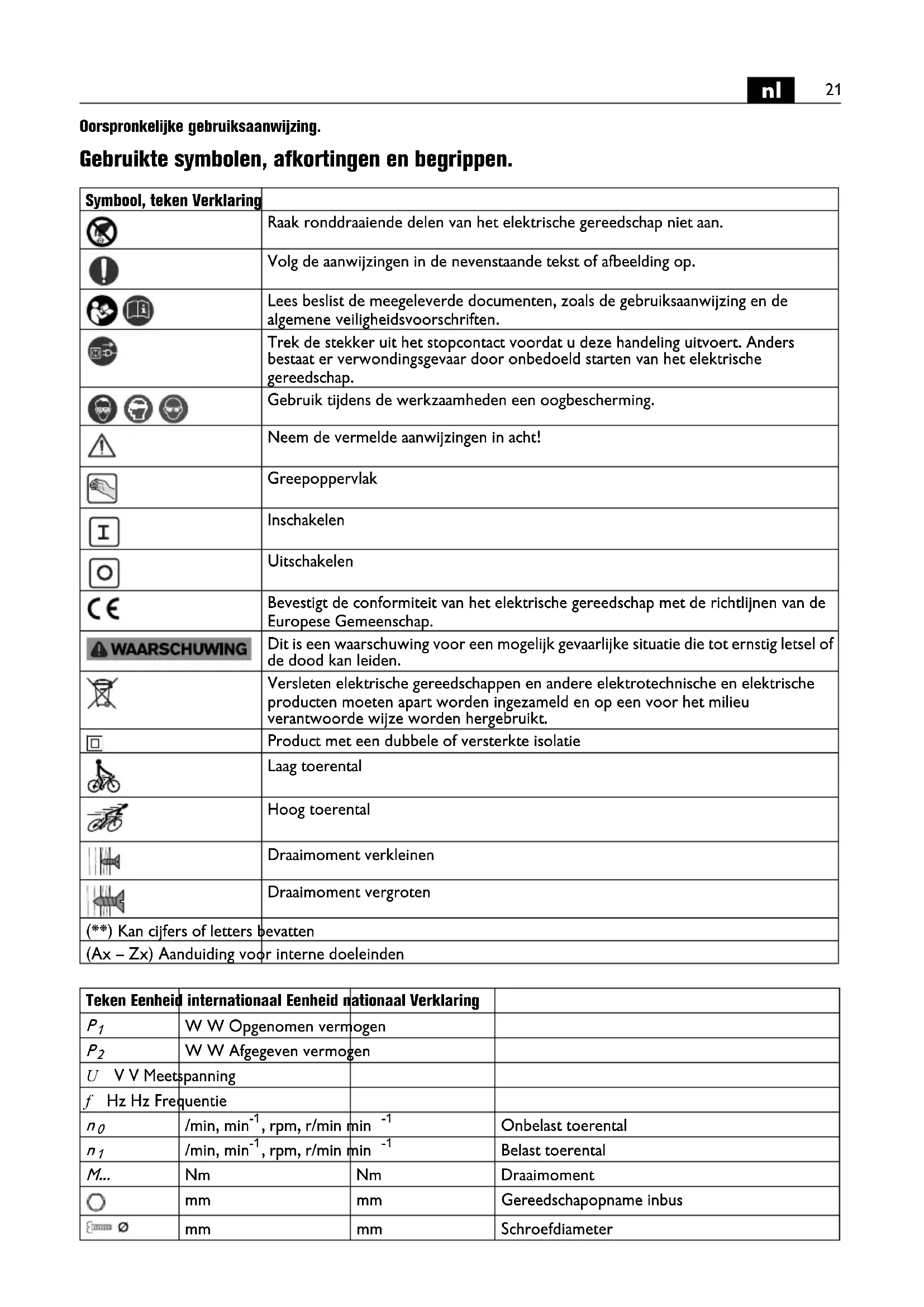

GEBRUIKSAANWIJZING SCT 540 UX Fein

Oorspronkelijke gebruiksaanwijzing.

Gebruikte symbolen, afkortingen en begrippen.

Symbool, teken Verklaring
	Raak ronddraaiende delen van het elektrische gereedschap niet aan.
	Volg de aanwijzingen in de nevenstaande tekst of afbeelding op.
	Lees beslist de meegeleverde documenten, zoals de gebruiksaanwijzing en de algemene veiligheidsvoorschriften.
	Trek de stekker uit het stopcontact voordat u deze handeling uitvoert. Anders bestaat er verwondingsgevaar door onbedoeld starten van het elektrische gereedschap.
	Gebruik tijdens de werkzaamheden een oogbescherming.
	Neem de vermelde aanwijzingen in acht!
	Greepoppervlak
	Inschakelen
	Uitschakelen
	Bevestigt de conformiteit van het elektrische gereedschap met de richtlijnen van de Europese Gemeenschap.
	Dit is een waarschuwing voor een mogelijk gevaarlijke situatie die tot ernstig letsel of de dood kan leiden.
	Versleten elektrische gereedschappen en andere elektrotechnische en elektrische producten moeten apart worden ingezameld en op een voor het milieu verantwoorde wijze worden hergebruikt.
	Product met een dubbele of versterkte isolatie
	Laag toerental
	Hoog toerental
	Draaimoment verkleinen
	Draaimoment vergroten
(**) Kan cijfers of letters bevatten
(Ax - Zx) Aanduiding voor interne doeleinden

Teken Eenheid internationaal Eenheid nationaal Verklaring
P_1	W W Opgenomen vermogen
P_2	W W Afgegeven vermogen
U V V Meetspanning
f Hz Hz Frequentie
n_0	/min, min^-1 , rpm, r/min	min^-1	Onbelast toerental
n_1	/min, min^-1 , rpm, r/min	min^-1	Belast toerental
M...	Nm	Nm	Draaimoment
○	mm	mm	Gereedschapopname inbus
∅	mm	mm	Schroefdiameter
	kg kg Gewicht volgens EPTA-Procedure 01
L_pA	dB dB Geluidsdrukniveau
L_wA	dB dB Geluidsvermogenniveau
L_pCpeak	dB dB Piekgeluidsdrukniveau
K...			Onzekerheid
a	m/s ^2	m/s ^2	Trillingsemissiewaarde volgens EN 62841 (vectorsom van drie richtingen)
a_h	m/s ^2	m/s ^2	Trillingsemissiewaarde (schroeven)
	m, s, kg, A, mm, V, W, Hz, N, °C, dB, min, m/s ^2	m, s, kg, A, mm, V, W, Hz, N, °C, dB, min, m/s ^2	Basiseenheden en afgeleide eenheden uit het internationale eenhedenstelsel SI.

Voor uw veiligheid.

WAARSCHUWING

Lees alle veiligheidswaarschuwingen en alle voor-

schriften. Als de waarschuwingen en voorschriften niet worden opgevolgd, kan dit een elektrische schok, brand of ernstig letsel tot gevolg hebben.

Bewaar alle waarschuwingen en voorschriften voor toekomstig gebruik.

Gebruik dit elektrische gereedschap niet voordat u deze gebruiksaanwijzing en de meegeleverde

„Algemene veiligheidsvoorschriften“ (documentnummer 3 41 30 465 06 0) grondig heeft gelezen en volledig heeft begrepen. Bewaar deze documentatie voor later gebruik en geef ze mee wanneer u het elektrische gereedschap doorgeeft of verkoopt.

Neem ook de geldende nationale arbeidsveiligheidsregels in acht.

Bestemming van het elektrische gereedschap:

handgevoerde schroevendraaier voor het in- en uitdraaien van schroeven, speciaal voor gebruik bij droge bouwwerkzaamheden met snelbouwschroeven, met de door FEIN goedgekeurde inzetgereedschappen in een tegen weersinvloeden beschermde omgeving.

Dit elektrische gereedschap is ook bedoeld voor gebruik aan wisselstroomgeneratoren met voldoende capaciteit die voldoen aan de norm ISO 8528, uitvoeringsklasse G2. Aan deze norm wordt in het bijzonder niet voldaan als de zogenaamde vervormingsfactor 10 % overschrijdt. In geval van twijfel dient u informatie over de door u gebruikte generator in te winnen.

Neem daarbij de gebruiksaanwijzing en de nationale voorschriften voor de installatie en het gebruik van de wisselstroomgenerator in acht.

Bijzondere veiligheidsvoorschriften.

Houd het gereedschap aan de geïsoleerde greepvlakken vast als u werkzaamheden uitvoert waarbij de schroef verborgen stroomleidingen of de eigen stroomkabel kan raken. Contact van de schroef met een spanningvoerende leiding kan ook metalen delen van het gereedschap onder spanning zetten en tot een elektrische schok leiden.

Let op verborgen liggende elektrische leidingen en buizen voor gas en water. Controleer de werkomgeving voor het begin van de werkzaamheden, bijvoorbeeld met een metaaldetector.

Zet het werkstuk vast. Een in een spanvoorziening vastgezet werkstuk wordt steviger vastgehouden dan in uw hand.

Houd het elektrische gereedschap goed vast. Er kunnen gedurende korte tijd grote reactiemomenten optreden.

Bewerk geen magnesiumhoudend materiaal. Er bestaat brandgevaar.

Bewerk geen met koolstofvezel versterkte polymeren (CFRP) en geen asbesthoudend materiaal. Deze gelden als kankerverwekkend.

Er mogen geen plaatjes of symbolen op het elektrische gereedschap worden geschroefd of geniet. Een beschadigde isolatie biedt geen bescherming tegen een elektrische schok. Gebruik stickers.

Gebruik geen toebehoren dat niet speciaal door de fabrikant van het elektrische gereedschap is ontwikkeld of vrijgegeven. Een veilig gebruik is niet alleen gegeven door het feit dat een toebehoren op uw elektrische gereedschap past.

Reinig de ventilatieopeningen van het elektrische gereedschap regelmatig met een niet-metalen gereedschap. De motorventilator zuigt stof in het machine-huis. Dit kan bij overmatige ophoping van metaalstof elektrische gevaren veroorzaken.

Controleer voor de ingebruikneming de netaansluitkabel en de netstekker op beschadigingen.

Advies: Gebruik het elektrische gereedschap altijd via een aardlekschakelaar met een uitschakelstroom van 30 mA of minder.

Hand- en armtrillingen

Het in deze gebruiksaanwijzing vermelde trillingsniveau is gemeten met een volgens EN 62841 genormeerde meetmethode en kan worden gebruikt om elektrische gereedschappen met elkaar te vergelijken. Deze is ook geschikt voor een voorlopige inschatting van de trillingsbelasting.

Het aangegeven trillingsniveau representeert de hoofdzakelijke toepassingen van het elektrische gereedschap. Als echter het elektrische gereedschap wordt gebruikt

voor andere toepassingen, met afwijkende inzetgereedschappen of onvoldoende onderhoud, kan het trillingsniveau afwijken. Dit kan de trillingsbelasting gedurende de gehele arbeidsperiode duidelijk verhogen.

Voor een nauwkeurige schatting van de trillingsbelasting moet ook rekening worden gehouden met de tijd waarin het gereedschap uitgeschakeld is, of waarin het gereedschap wel loopt, maar niet werkelijk wordt gebruikt. Dit kan de trillingsbelasting gedurende de gehele arbeidsperiode duidelijk verminderen.

Leg extra veiligheidsmaatregelen ter bescherming van de bediener tegen het effect van trillingen vast, zoals: onderhoud van elektrische gereedschappen en inzetgereedschappen, warm houden van de handen, organisatie van het arbeidsproces.

Bedieningsvoorschriften.

Bedien de draairichtingomschakelaar alleen als de motor stilstaat.

SCT5-40X (**)/SCT5-40M (**)/SCT6-25 (**): De schroefverbindingen moeten met een gemonteerde diepteaanslag worden uitgevoerd.

SCT5-40M (**)/SCT5-40UM (**): Het schroefmagazijn mag alleen worden gebruikt in de stand „draairichting rechts”.

Draaimoment instellen (SCT5-40UX (\*\*)/ SCT5-40UM (\*\*)) (zie pagina 5)

De fabrieksinstelling komt overeen met het bereik voor kleine tot middelgrote schroeven.

Het aandraaimoment is ook afhankelijk van de kracht waarmee het elektrische gereedschap tegen de schroef wordt geduwd.

Onderhoud en klantenservice.

Onder extreme gebruiksomstandigheden kan bij het bewerken van metalen geleidend stof in het elektrische gereedschap terecht-

komen. Daardoor kan de veiligheidsisolatie van het elektrische gereedschap worden geschaad. Blaas regelmatig de binnenzijde van het elektrische gereedschap via de ventilatieopeningen met droge en olievrije perslucht schoon en sluit het gereedschap via een aardlekschakelaar aan.

Als de aansluitkabel van het elektrische gereedschap beschadigd is, moet deze worden vervangen door een speciaal daarvoor bedoelde aansluitkabel, die verkrijgbaar is bij de FEIN-klantenservice.

Producten die met asbest in aanraking zijn gekomen, mogen niet voor reparatie worden afgegeven. Voer met asbest gecontamineerde producten af volgens de in uw land geldende voorschriften voor de afvoer van asbesthoudend afval.

De actuele onderdelenlijst van dit elektrische gereedschap vindt u op www.fein.com.

De volgende delen kunt u indien nodig zelf vervangen: inzetgereedschappen, diepteaanslag, draagriem, magazijn

Wettelijke garantie en fabrieksgarantie.

De wettelijke garantie op het product geldt overeenkomstig de wettelijke regelingen in het land waar het product wordt verkocht. Bovendien biedt FEIN garantie overeenkomstig de FEIN-fabrieksgarantieverklaring. Het is mogelijk dat bij het elektrische gereedschap slechts een deel van het in deze gebruiksaanwijzing beschreven en afgebeelde toebehoren wordt meegeleverd.

Conformiteitsverklaring.

De firma FEIN verklaart als alleen verantwoordelijke dat dit product overeenstemt met de geldende bepalingen die op de laatste pagina van deze gebruiksaanwijzing vermeld staan.

Technische documentatie bij: C. & E. Fein GmbH, D-73529 Schwäbisch Gmünd

Milieubescherming en afvoer van afval.

Voer verpakkingen, versleten elektrische gereedschappen en toebehoren op een voor het milieu verantwoorde wijze af.
