SCT 540 UX - Skrutkovač Fein - Bezplatný návod na obsluhu

Značka	Fein
Model	SCT 540 UX
Typ produktu	Prenosná skrutkovačka
Napájanie	Sieť (napájací kábel)
Menovité napätie	230 V ~
Frekvencia	50/60 Hz
Upínanie nástroja	Šesťhranný dutý 1/4" (6,35 mm)
Voľnobežné otáčky	Variabilné (elektronické nastavenie)
Max. uťahovací moment	Nastaviteľný, rozsah pre malé a stredné skrutky
Max. priemer skrutky	6 mm (odhad pre suchú výstavbu)
Dvojitá izolácia	Áno (symbol dvojitej izolácie)
Odporúčaná ochrana rozdielovým prúdom	Prúdový chránič max. 30 mA
Hĺbkový doraz	Áno, integrovaný
Smer otáčania	Obojstranný (vľavo/vpravo)
Hlavné funkcie	Skrutkovanie a odskrutkovanie, nastavenie krútiaceho momentu, použitie v suchej výstavbe
Údržba	Čistite vetracie otvory nekovovým nástrojom; vyfúkajte stlačeným vzduchom
Náhradné diely	Dostupné na www.fein.com; pracovné nástroje, doraz, popruh, zásobník môže vymeniť používateľ
Opraviteľnosť	Popredajný servis FEIN; sieťový kábel môže vymeniť len servis
Hmotnosť	Približne 1,5 kg (podľa EPTA-Procedure 01, odhad)
Rozmery (D x Š x V)	Neuvedené v návode
Hladina akustického tlaku LpA	Neuvedené
Hladina akustického výkonu LwA	Neuvedené
Hodnota vibrácií (skrutkovanie)	V súlade s EN 62841
Určené použitie	Uťahovanie a povoľovanie skrutiek v suchej výstavbe, chránené pred poveternostnými vplyvmi

Často kladené otázky - SCT 540 UX Fein

Ako vymeniť skrutkovací nástavec?

Odpojte náradie. Vyberte použitý nástavec potiahnutím. Vložte nový šesťhranný dutý nástavec 1/4" až na doraz. Skontrolujte, či je dobre upevnený.

Ako nastaviť uťahovací moment?

Použite nastavovací krúžok umiestnený pri skľučovadle. Otáčaním zvyšujete alebo znižujete moment. Predvolené nastavenie je vhodné pre malé a stredné skrutky. Skutočný moment závisí aj od sily prítlaku.

Ako používať hĺbkový doraz?

Hĺbkový doraz je predmontovaný. Na nastavenie uvoľnite koliesko, umiestnite doraz do požadovanej hĺbky a potom utiahnite. Zaisťuje rovnomerné ukladanie skrutiek.

Môže sa toto náradie použiť na skrutkovanie do kovu?

Áno, ale môžu sa hromadiť vodivé prachy. Použite prúdový chránič 30 mA a pravidelne vyfukujte vnútro suchým stlačeným vzduchom. Vyhnite sa materiálom obsahujúcim horčík alebo azbest.

Ako zmeniť smer otáčania?

Použite prepínač smeru otáčania umiestnený nad spúšťou. Posuňte ho doľava pre pravotočivý chod (skrutkovanie), doprava pre ľavotočivý chod (odskrutkovanie). Prepínajte len pri zastavenom motore.

Aký typ nástavca použiť?

Použite nástavce so šesťhranným dutým 1/4" (6,35 mm). FEIN odporúča originálne alebo autorizované príslušenstvo pre zaistenie bezpečnosti.

Ako čistiť skrutkovač?

Odpojte náradie. Čistite vetracie otvory nekovovým nástrojom (kefkou). Vyfúkajte suchý a bezolejový stlačený vzduch dovnútra cez otvory. Vyhnite sa rozpúšťadlám.

Môžem si vymeniť napájací kábel sám?

Nie, kábel musí byť vymenený za špeciálne pripravený kábel dostupný v popredajnom servise FEIN. Zverte opravu odborníkovi.

Čo robiť, ak skrutkovač neštartuje?

Najskôr skontrolujte zásuvku a kábel. Ak je kábel poškodený, dajte ho vymeniť. Ak problém pretrváva, kontaktujte servis FEIN. Nepokúšajte sa náradie sami otvárať.

Kde nájdem náhradné diely?

Aktuálny zoznam náhradných dielov je k dispozícii na www.fein.com. Sami môžete vymeniť pracovné nástroje, hĺbkový doraz, popruh a zásobník (podľa verzie).

NÁVOD NA OBSLUHU SCT 540 UX Fein

Technické podklady u:

C. & E. Fein GmbH,

D-73529 Schwäbisch Gmünd

Originálny návod na použitie.

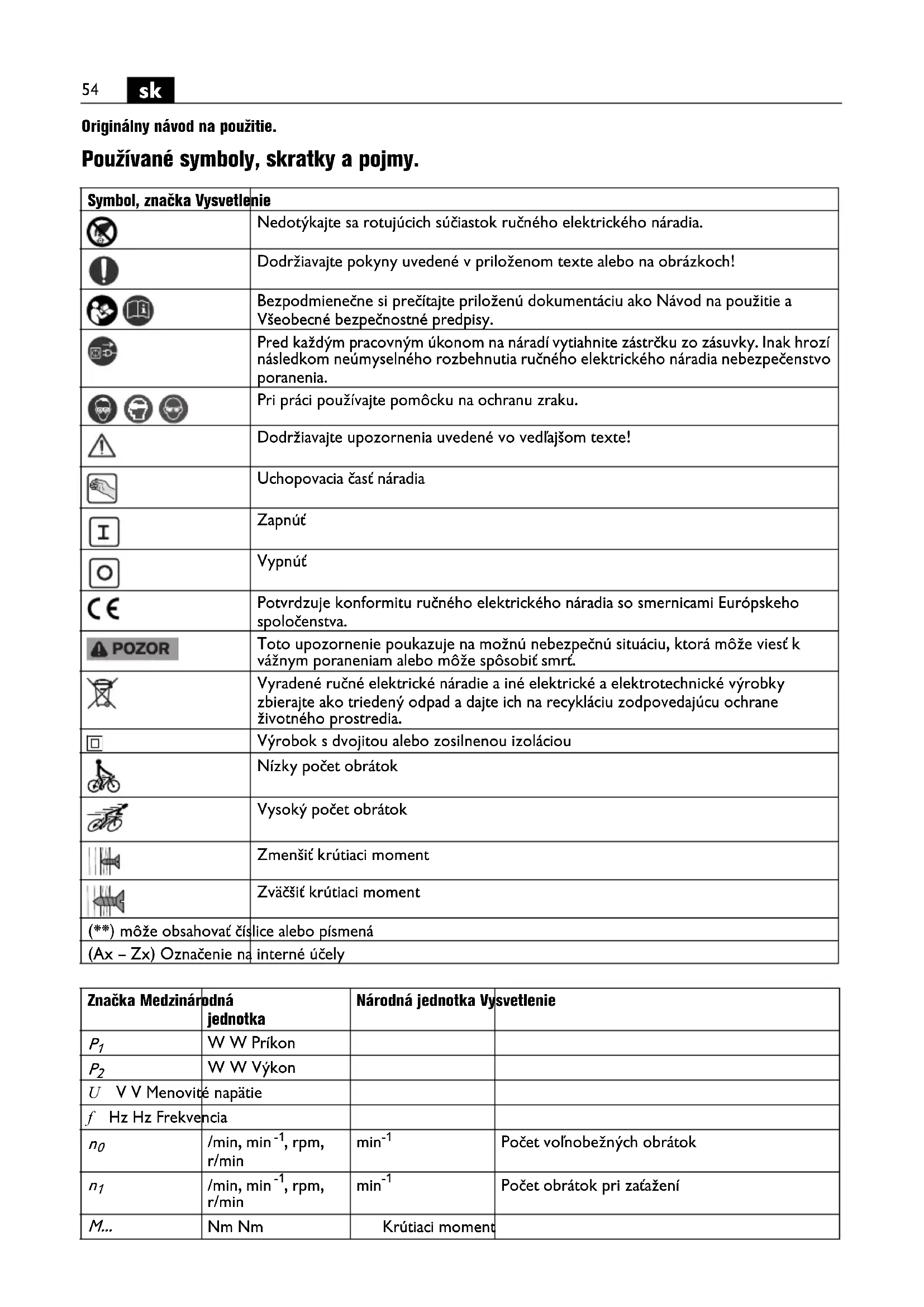

Používané symboly, skratky a pojmy.

Symbol, značka Vysvetlenie
		Nedotýkajte sa rotujúcich súčiastok ručného elektrického náradia.
[5DS2]		Dodržiavajte pokyny uvedené v priloženom texte alebo na obrázkoch!
		Bezpodmienečne si prečítajte priloženú dokumentáciu ako Návod na použitie a Všeobecné bezpečnostné predpisy.
		Pred každým pracovným úkonom na náradí vytiahnite zástrčku zo zásuvky. Inak hrozí následkom neúmyselného rozbehnutia ručného elektrického náradia nebezpečenstvo poranenia.
		Pri práci používajte pomôcku na ochranu zraku.
		Dodržiavajte upozornenia uvedené vo vedlajšom texte!
		Uchopovacia časť náradia
		Zapnút
		Vypnút
		Potvrdzuje konformitu ručného elektrického náradia so smernicami Európskeho spoločenstva.
		Toto upozornenie poukazuje na možnú nebezpečnú situáciu, ktorá môže viest k vážnym poraneniam alebo môže spôsobiť smrt.
		Vyradené ručné elektrické náradie a iné elektrické a elektrotechnické výrobky zbierajte ako triedený odpad a dajte ich na recykláciu zodpovedajúcu ochrane životného prostredia.
[1970]		Výrobok s dvojitou alebo zosilnenou izoláciou
		Nízky počet obrátok
		Vysoký počet obrátok
		Zmenšiť krútiaci moment
		Zväčšiť krútiaci moment
(**) môže obsahovať číslice alebo písmená
(Ax - Zx) Označenie na interné účely

Značka Medzinárodná jednotka	Národná jednotka Vysvetlenie
P_1	W W Príkon
P_2	W W Výkon
U V V Menovité napätie
f Hz Hz Frekvencia
n_0	/min, min ^-1 , rpm,r/min	min ^-1
n_1	/min, min ^-1 , rpm,r/min	min ^-1
M...	Nm Nm	Krútiaci moment
Značka Medzinárodná jednotka	Národná jednotka Vysvetlenie
	mm mm Upínací mechanizmus vnútorný šesthran
	mm mm Priemer skrutky
	kg kg Hmotnost podľa EPTA-Procedure 01
L_pA	dB dB Hladina zvukového tlaku
L_wA	dB dB Hladina akustického tlaku
L_pCpeak	dB dB Špičková hodnota hladiny akustického tlaku
K...		Nepresnost merania
a	m/s2	m/s2
a_h	m/s2	m/s2
	m, s, kg, A, mm, V, W, Hz, N, °C, dB, min, m/s2	m, s, kg, A, mm, V, W, Hz, N, °C, dB, min, m/s2

Prečítajte si všetky Výstražné upozornenia a bezpečnostné pokyny.

Zanedbanie dodržiavania Výstražných upozornení a pokynov uvedených v nasledujúcom texte môže mať za následok zásah elektrickým prúdom, spôsobit požiar a/alebo tážké poranenie.

Tieto Výstražné upozornenia a bezpečnostné pokyny starostlivo uschovajte na budúce použitie.

Nepoužívajte toto ručné elektrické náradie predtým, ako si dôkladne prečítate tento Návod na používanie ako aj priložené „Všeobecné čnostné pokyny“ (spisové číslo

3 41 30 465 06 0) a kým úplne neporozumiete ich obsahu. Uvedené podklady si dobre uschovajte na neskoršie použitie a v prípade odovzdania ručného elektrického náradia alebo predaja inej osobe ich odovzdajte s náradím.

Rovnako dodržiavajte aj príslušné národné ustanovenia o ochrane zdravia pri práci.

Určenie ručného elektrického náradia:

ručne vedený skrutkovač na zaskrutkovávanie a vyskrutkovávanie skrutiek, špeciálne pre suchú stavbu pomocou rýchdomontážnych skrutiek v pásovom zásobníku, pomocou pracovných nástrojov, ktoré schválila firma FEIN, v prostredí chránenom pred vplyvmi počasia.

Toto ručné elektrické náradie je konštruované aj na používanie pomocou trojfázových generátorov s dostatočným výkonom, ktoré zodpovedajú norme ISO 8528, triede vyhotovenia G2. Tejto norme nezodpovedá predovšetkým to, ak sa prekročí činitel' harmonického skreslenia v hodnote 10 %. V prípade pochybností sa poinformujte o generátore, ktorý používate.

Dodržiavajte súčasne Návod na používanie a národné predpisy pre inštaláciu a prevádzku generátorov striedavého prúdu.

Špeciálne bezpečnostné pokyny.

Pri vykonávaní takej práce, pri ktorej by mohla skrutka natrafit na skryté elektrické vedenia alebo zasiahnuť vlastnú prívodnú šnúru, držte náradie za izolované plochy rukovátí. Kontakt skrutky s elektrickým vedením, ktoré je pod napätím, môže dostať pod napätie aj kovové súčiastky náradia a spôsobit zásah elektrickým prúdom.

Dávajte pozor na skryté elektrické vedenia, plynové a vodovodné potrubia. Pred začiatkom práce prekontrolujte priestor práce napr. pomocou hľadača kovov.

Zabezpečte obrobok. Obrobok upnutý pomocou upínacieho zariadenia je bezpečnejší ako ten, ktorý pridržiavate rukou.

Krátkodobo môžu vznikať velké reakčné momenty.

Neobrábajte žiaden materiál, ktorý obsahuje magnézium. Hrozí nebezpečenstvo požiaru. Neobrábajte žiaden plastový materiál zosilnený uhlíkovým vláknom ani materiál obsahujúci azbest. Tieto látky sú považované za rakovinotvorné.

Je zakázané skrutkovat' alebo nitovať na ručné elektrické náradie nejaké štítky alebo značky.

Poškodená izolácia neposkytuje žiadnu ochranu pred zásahom elektrickým prúdom. Používajte samolepiace štítky.

Nepoužívajte žiadne príslušenstvo, ktoré nebolo špeciálne vyvinuté alebo schválené výrobcom ručného elektrického náradia. Bezpečná prevádzka nie je zaručená iba tým, že sa určité príslušenstvo na Vaše ručné elektrické náradie hodí.

Ventilátor elektromotora vtahuje do telesa náradia prach. V prípade nadmierneho nahromadenia kovového prachu to môže spôsobit ohrozenie elektrickým prúdom.

Ak chcete náradie používať, skontrolujte najprv, či nie je poškodená elektrická prívodná šnúra a zástrčka.

Odporúčanie: Používajte toto ručné elektrické náradie vždy iba cez ochranný spínač pri poruchových prúdoch (RCD) s kalkulovaným poruchovým prúdom 30 mA alebo menej.

Vibrácie ruky a predlaktia

Úroveň vibrácií uvedená v týchto pokynoch bola nameraná podľa meracieho postupu uvedeného v norme EN 62841 a možno ju používať na vzájomné porovnávanie rôznych typov ručného elektrického náradia. Hodí sa aj na predbežný odhad zaťaženia vibráciami.

Uvedená hladina zaťaženia vibráciami reprezentuje hlavné druhy používania tohto ručného elektrického náradia. Avšak v takých prípadoch, keď sa toto ručné elektrické náradie využíva na iné druhy použitia, s odlišnými pracovnými nástrojmi, alebo ak sa podrobuje nedostatočnej údržbe, môže sa hladina zaťaženia vibráciami od týchto hodnôt odlišovať. To môže výrazne zvýšiť zaťaženie vibráciami počas celej pracovnej doby.

Na presný odhad zaťaženia vibráciami počas určitého časového úseku práce s náradím treba zohládnit doby, počas ktorých je ručné elektrické náradie vypnuté alebo doby, ked’ je náradie síce zapnuté a beží, ale v skutočnosti nepracuje. Táto okolnosť môže výrazne redukovať zaťaženie vibráciami počas celej pracovnej doby.

Na ochranu osoby pracujúcej s náradím pred účinkami zaťaženia vibráciami vykonajte dálšie bezpečnostné opatrenia, ako sú napríklad: Údržba ručného elektrického náradia a používaných pracovných nástrojov, zabezpečenie zachovania teploty rúk, organizácia jednotlivých pracovných úkonov.

S prepínačom smeru otáčania manipulujte len vtedy, ked' je motor náradia vypnutý.

SCT5-40X (**)/SCT5-40M (**)/SCT6-25 (**): Skrutkové spoje vykonávajte s namontovaným híbkovým dorazom.

SCT5-40M (**)/SCT5-40UM (**): Pásový zásobník na skrutky sa smie používať len v polohe „Smer otáčania doprava“.

Nastavenie krútiaceho momentu (SCT5-40UX (\*\*)/SCT5-40UM (\*\*)) (pozri strana 5)

Utáhovací moment závisí aj od sily, ktorou je ručné elektrické náradie pritláčané na skrutku.

Pri extrémnych prevádzkových podmienkach sa môže pri obrábaní kovov vnútri náradia usádzať jemný dobre vodivý prach. To môže poškodit ochrannú izoláciu ručného elektrického náradia. V častých intervaloch prefúkajte vnútorný priestor ručného elektrického náradia cez vetracie štrbiny suchým vzduchom neobsahujúcim olej a náradie pripájajte cez ochranný spínač pri poruchových prúdoch (Fl).

Ak je poškodená prívodná šnúra ručného elektrického náradia, treba ju nahradiť speciálnou prívodnou šnúrou, ktorá sa dá zakúpiť v Autorizovanom servisnom stredisku firmy FEIN.

Produkty, ktoré boli v kontakte s azbestom, sa nesmú dávať do opravy. Produkty kontaminované azbestom treba dať na likvidáciu podľa predpisov pre likvidáciu odpadu obsahujúceho azbest, ktoré platia vo Vašej krajine.

Aktuálny zoznam náhradných súčiastok pre toto ručné elektrické náradie nájdete na Internete na domovskéj stránke www.fein.com.

V prípade potreby vymeňte nasledujúce súčiastky: pracovné nástroje, híbkový doraz, poistná slučka a zásobník

Zákonná záruka na produkt platí podľa zákonných predpisov v krajine uvedenia do prevádzky. Firma FEIN okrem toho poskytuje záruku podľa vyhlásenia výrobcu FEIN o záruke.

V základnej výbave Vášho ručného elektrického náradia sa môže nachádzať len časť príslušenstva popísaného alebo zobrazeného v tomto Návode na používanie.

Vyhlásenie o konformite.

Firma FEIN vyhlasuje na svoju výlučnú zodpovednosť, že tento produkt sa zhoduje s príslušnými normatívnymi dokumentmi uvedenými na poslednej strane tohto Návodu na používanie.

Technické podklady sa nachádzajú na adrese:

C. & E. Fein GmbH,

D-73529 Schwäbisch Gmünd

Ochrana životného prostredia, likvidácia.

Obaly, výrobky, ktoré doslúžili, a príslušenstvo dajte na recykláciu zodpovedajúcu ochrane životného prostredia.
