| Marca | Fein |
| Modello | SCT 540 UX |
| Tipo di prodotto | Avvitatore portatile |
| Alimentazione | Rete (cavo di alimentazione) |
| Tensione nominale | 230 V ~ |
| Frequenza | 50/60 Hz |
| Portautensile | Bussola esagonale cava 1/4" (6,35 mm) |
| Velocità a vuoto | Variabile (regolazione elettronica) |
| Coppia di serraggio max. | Regolabile, campo per viti piccole e medie |
| Diametro vite max. | 6 mm (stima per costruzione a secco) |
| Doppio isolamento | Sì (simbolo doppio isolamento) |
| Protezione differenziale consigliata | Interruttore differenziale 30 mA max. |
| Fermo profondità | Sì, integrato |
| Senso di rotazione | Reversibile (sinistra/destra) |
| Funzioni principali | Avvitatura e svitatura, regolazione coppia, uso in costruzione a secco |
| Manutenzione | Pulire le fessure di ventilazione con strumento non metallico; soffiare con aria compressa |
| Pezzi di ricambio | Disponibili su www.fein.com; utensili di lavoro, fermo profondità, tracolla, caricatore sostituibili dall'utente |
| Riparabilità | Servizio post-vendita FEIN; cavo di rete sostituibile solo dal servizio assistenza |
| Peso | Circa 1,5 kg (secondo EPTA-Procedure 01, stima) |
| Dimensioni (L x P x H) | Non specificate nelle istruzioni |
| Livello di pressione acustica LpA | Non specificato |
| Livello di intensità acustica LwA | Non specificato |
| Valore di emissione vibrazionale (avvitatura) | Conforme a EN 62841 |
| Uso previsto | Serraggio e allentamento di viti nella costruzione a secco, al riparo dalle intemperie |
Domande frequenti - SCT 540 UX Fein
Domande degli utenti su SCT 540 UX Fein
0 domanda su questo apparecchio. Rispondi a quelle che conosci o fai la tua.
Fai una nuova domanda su questo apparecchio
Scarica le istruzioni per il tuo Avvitatore in formato PDF gratuitamente! Trova il tuo manuale SCT 540 UX - Fein e riprendi in mano il tuo dispositivo elettronico. In questa pagina sono pubblicati tutti i documenti necessari per l'utilizzo del tuo dispositivo. SCT 540 UX del marchio Fein.

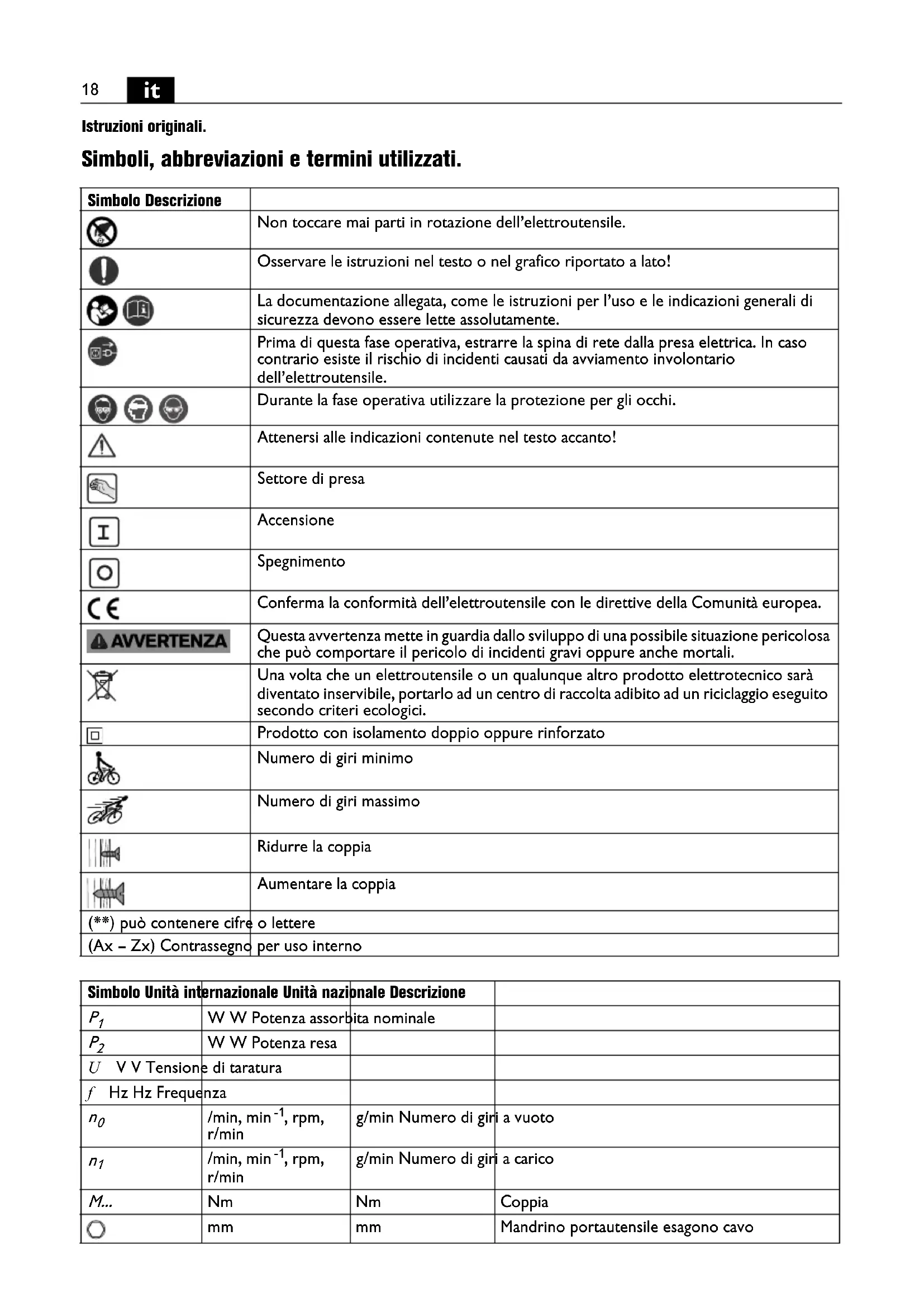

MANUALE UTENTE SCT 540 UX Fein
Istruzioni originali.
Simboli, abbreviazioni e termini utilizzati.
| Simbolo Descrizione | |
 | Non toccare mai parti in rotazione dell’elettroutensile. |
 | Osservare le istruzioni nel testo o nel grafico riportato a lato! |
 | La documentazione allegata, come le istruzioni per l’uso e le indicazioni generali di sicurezza devono essere lette assolutamente. |
 | Prima di questa fase operativa, estrarre la spina di rete dalla presa elettrica. In caso contrario esiste il rischio di incidenti causati da avviamento involontario dell’elettroutensile. |
   | Durante la fase operativa utilizzare la protezione per gli occhi. |
 | Attenersi alle indicazioni contenute nel testo accanto! |
 | Settore di presa |
| [ZKSH] | Accensione |
 | Spegnimento |
 | Conferma la conformità dell’elettroutensile con le direttive della Comunità europea. |
| [32T7] | Questa avvertenza mette in guardia dallo sviluppo di una possibile situazione pericolosa che può comportare il pericolo di incidenti gravi oppure anche mortali. |
 | Una volta che un elettroutensile o un qualunque altro prodotto elettrotecnico sarà diventato inservibile, portarlo ad un centro di raccolta adibito ad un riciclaggio eseguito secondo criteri ecologici. |
| =∞ | Prodotto con isolamento doppio oppure rinforzato |
 | Numero di giri minimo |
 | Numero di giri massimo |
 | Ridurre la coppia |
 | Aumentare la coppia |
| (**) può contenere cifre | o lettere |
| (Ax - Zx) Contrassegno | per uso interno |
| Simbolo Unità internazionale Unità nazionale Descrizione | |||
| P_1 | W W Potenza assorbita nominale | ||
| P_2 | W W Potenza resa | ||
| U V V Tensione di taratura | |||
| f Hz Hz Frequenza | |||
| n_0 | /min, min ^-1 , rpm,r/min | g/min Numero di giria vuoto | |
| n_1 | /min, min ^-1 , rpm,r/min | g/min Numero di giria carico | |
| M... | Nm | Nm | Coppia |
| ○ | mm | mm | Mandrino portautensile esagono cavo |
| ∅ | mm mm Diametro delle viti | ||
| kg kg Peso conforme alla EPTA-Procedure 01 | |||
| L_pA | dB dB Livello di pressione acustica | ||
| L_wA | dB dB Livello di potenza acustica | ||
| L_pCpeak | dB dB Livello di pressione acustica picco | ||
| K... | Non determinato | ||
| a | m/s2 | m/s2 | Valore di emissione delle vibrazioni secondo EN 62841 (somma vettori delle tre direzioni) |
| a_h | m/s2 | m/s2 | Valore di emissione oscillazioni (viti) |
| m, s, kg, A, mm, V, W, Hz, N, °C, dB, min, m/s2 | m, s, kg, A, mm, V, W, Hz, N, °C, dB, min, m/s2 | Unità di base ed unità derivanti dal sistema unità internazionale SI. | |
Per la Vostra sicurezza.
AVVERTENZA
Leggere tutte le avvertenze di pericolo e le istruzioni opera-
tive. In caso di mancato rispetto delle avvertenze di pericolo e delle istruzioni operative si potrà creare il pericolo di scosse elettriche, incendi e/o incidenti gravi. Conservare tutte le avvertenze di pericolo e le istruzioni operative per ogni esigenza futura.
Non utilizzare il presente elettroutensile prima di aver letto e compreso accuratamente e completamente queste istruzioni per l'uso e le «Indica- generali di sicurezza» allegate (numero di
documentazione 3 41 30 465 06 0). Conservare la documentazione indicata per un eventuale uso futuro ed allegarla in caso di inoltro oppure di vendita dell'elet-troutensile.
Attenersi anche alle norme nazionali in vigore concernenti la sicurezza sul lavoro.
Utilizzo previsto per l'elettroutensile:
avvitatore per l'utilizzo manuale per avvitamento e svitamento di viti, da utilizzare in modo particolare per l'impiego in costruzioni a secco con viti per montaggio rapido con inserti ed accessori consigliati dalla FEIN in ambiente protetto dagli agenti atmosferici.
Questo elettroutensile è pensato anche per l'impiego su generatori a corrente alternata con potenza sufficiente, conformi alla norma ISO 8528, classe di esecuzione G2. Questa norma non viene soddisfatta in modo particolare se supera il cosiddetto fattore di distorsione 10 %. In caso di dubbio informarsi relativamente al generatore utilizzato.
Osservare a riguardo le istruzioni per l'uso e le norme nazionali per l'installazione e l'impiego del generatore a corrente alternata.
Norme speciali di sicurezza.
Tenere l'apparecchio per le superfici isolate dell'impu-gnatura qualora venissero effettuati lavori durante i quali la vite potrebbe venire a contatto con cavi elettrici nascosti oppure con il proprio cavo di rete. Il contatto della vite con un cavo sotto tensione può mettere sotto tensione anche parti metalliche dell'apparecchio, causando una scossa elettrica.
Fare sempre attenzione a cavi elettrici, tubazioni dell'acqua e del gas posati in maniera non visibile.
Prima di iniziare a lavorare, controllare la zona di operazione utilizzando p. es. un rilevatore di metalli.
Assicurare il pezzo in lavorazione. Un pezzo in lavorazione tenuto fermo con un dispositivo di bloccaggio è più sicuro che se tenuto con la semplice mano.
Impugnare saldamente l'elettroutensile. Possono verificarsi brevemente elevati momenti di reazione.
Non lavorare alcun materiale contenente magnesio. Esi- ste pericolo di incendio.
Non lavorare alcun CFRP (plastica rinforzata con fibra di carbonio) e alcun materiale contenente amianto. Queste sostanze sono considerate cancerogene.
È vietato applicare targhette e marchi sull'elettroutensile avvitandoli oppure fissandoli tramite rivetti. In caso di danno dell'isolamento viene a mancare ogni protezione contro scosse elettriche. Utilizzare targhette autoadesive.
Non utilizzare nessun tipo di accessorio che non sia stato appositamente sviluppato oppure esplicitamente approvato dalla casa costruttrice dell'elettroutensile.
Un funzionamento sicuro non è assicurato dal semplice fatto che le misure di un accessorio combacino con il Vostro elettroutensile.
Pulire regolarmente le fessure di ventilazione dell'elet-troutensile con attrezzi non metallici. La ventola del motore attira polvere nella carcassa. Questo può causare, in caso di accumulo eccessivo di polvere metallica, pericoli elettrici.
Prima della messa in funzione controllare il cavo di collegamento alla rete e la spina di rete in caso di danneggiamenti.
Raccomandazione: Far funzionare sempre l'elettroutensile tramite un interruttore di sicurezza per correnti di guasto (RCD) con valutazione corrente di guasto di 30 mA oppure inferiore.
Vibrazione mano-braccio
Il livello di oscillazioni indicato nelle presenti istruzioni è stato misurato conformemente ad una procedura di misurazione normalizzata contenuta nel EN 62841 e può essere impiegato per la comparazione con altri elettroutensili. Lo stesso è adatto anche per una valutazione temporanea della sollecitazione da vibrazioni. Il livello di oscillazioni indicato rappresenta le applicazioni principali dell'elettroutensile. Se tuttavia l'elet-troutensile viene utilizzato per altri impieghi, con accessori differenti oppure non viene effettuata una sufficiente manutenzione è possibile che il livello di oscillazioni sia differente. Questo può aumentare sensibilmente la sollecitazione da vibrazioni per l'intero periodo di lavoro.
Per la precisa valutazione della sollecitazione da vibrazioni dovrebbero essere considerati anche i tempi in cui l'apparecchio è spento oppure è acceso ma non effettivamente in funzione. Questo può ridurre considerevolmente la sollecitazione da vibrazioni per l'intero periodo di lavoro.
Stabilire ulteriori misure di sicurezza per la protezione dell'operatore dall'azione delle vibrazioni, come ad esempio: manutenzione dell'elettroutensile e degli accessori, mantenimento mani calde, organizzazione delle procedure operative.
Istruzioni per l'uso.
Azionare il commutatore del senso di rotazione esclusivamente a motore fermo.
SCT5-40X (**)/SCT5-40M (**)/SCT6-25 (**): Gli avvita- menti devono essere effettuati con guida di profondità montata.
SCT5-40M (**)/SCT5-40UM (**): Il caricatore viti può essere fatto funzionare esclusivamente nella posizione «Senso di rotazione verso destra».
Regolazione della coppia (SCT5-40UX (\*\*)/ SCT5-40UM (\*\*)) (vedi pagina 5)
La regolazione della fabbrica corrisponde al campo per viti dalle più piccole a quelle di grandezza media.
La coppia di serraggio dipende anche dalla forza con cui l'elettroutensile viene premuto contro la vite.
Manutenzione ed Assistenza Clienti.
In caso di condizioni di impiego estreme durante la lavorazione di metallo è possibile che polvere conduttrice si depositi
all'interno dell'elettroutensile. L'isolamento di protezione dell'elettroutensile può esserne pregiudicato. Soffiare spesso la parte interna dell'elettroutensile attraverso le fessure di ventilazione con aria compressa asciutta e senza olio ed inserire a monte un interruttore di sicurezza (Fl).
Se la conduttura d'allacciamento dell'elettroutensile è difettosa, deve essere sostituita attraverso una speciale conduttura d'allacciamento già appositamente predisposta e disponibile presso il Centro di Assistenza Clienti FEIN.
Prodotti che sono venuti a contatto con amianto non devono essere dati in riparazione. Smaltire i prodotti contaminati con amianto conformemente alle norme per lo smaltimento di rifiuti contenenti amianto in vigore nel paese di impiego.
L'attuale lista dei pezzi di ricambio del presente elet-troutensile è presente in Internet sul sito www.fein.com.
In caso di necessità è possibile sostituire da soli le seguenti parti: accessori, guida di profondità, cinghia per mano, caricatore
Responsabilità per vizi e garanzia.
La prestazione di garanzia sul prodotto è valida secondo la relativa normativa vigente nel Paese in cui avviene l'immissione sul mercato. Inoltre la FEIN riconosce la garanzia conformemente alla dichiarazione di garanzia produttore FEIN.
Nel modello di fornitura del Vostro elettroutensile può essere contenuta anche solo una parte degli accessori descritti o illustrati nelle presenti istruzioni per l'uso.
Dichiarazione di conformità.
La Ditta FEIN dichiara sotto la propria responsabilità che il presente prodotto corrisponde alle norme applicabili riportate sull'ultima pagina delle presenti istruzioni per l'uso.
Documentazione tecnica presso: C. & E. Fein GmbH, D-73529 Schwäbisch Gmünd
Misure ecologiche, smaltimento.
Portare ad un centro di raccolta adibito ad un riciclaggio eseguito secondo criteri ecologici gli imballaggi, gli elet-troutensili e gli accessori scartati.
