Marca	Fein
Modelo	SCT 540 UX
Tipo de produto	Aparafusadeira portátil
Alimentação	Rede (cabo de alimentação)
Tensão nominal	230 V ~
Frequência	50/60 Hz
Porta-ferramenta	Sextavado oco 1/4" (6,35 mm)
Velocidade em vazio	Variável (ajuste eletrônico)
Torque máximo de aperto	Ajustável, faixa para parafusos pequenos e médios
Diâmetro máximo do parafuso	6 mm (estimativa para construção a seco)
Isolação dupla	Sim (símbolo de isolação dupla)
Proteção diferencial recomendada	Disjuntor diferencial 30 mA máx.
Batente de profundidade	Sim, integrada
Sentido de rotação	Reversível (esquerda/direita)
Funções principais	Aparafusar e desaparafusar, ajuste de torque, uso em construção a seco
Manutenção	Limpar as aberturas de ventilação com ferramenta não metálica; soprar com ar comprimido
Peças de reposição	Disponíveis em www.fein.com; ferramentas de trabalho, batente, alça, carregador substituíveis pelo usuário
Reparabilidade	Serviço pós-venda FEIN; cabo de alimentação substituível apenas pelo SAV
Peso	Aproximadamente 1,5 kg (de acordo com EPTA-Procedure 01, estimativa)
Dimensões (C x L x A)	Não especificadas no manual
Nível de pressão sonora LpA	Não especificado
Nível de potência sonora LwA	Não especificado
Valor de emissão vibratória (aparafusamento)	Em conformidade com EN 62841
Utilização prevista	Aperto e desaperto de parafusos em construção a seco, ao abrigo de intempéries

Perguntas frequentes - SCT 540 UX Fein

Como trocar a ponta de aparafusamento?

Desconecte a ferramenta. Remova a ponta usada puxando. Insira a nova ponta sextavada oca 1/4" até o batente. Verifique se está bem fixa.

Como ajustar o torque de aperto?

Use o anel de ajuste localizado perto do mandril. Gire-o para aumentar ou diminuir o torque. O ajuste padrão é adequado para parafusos pequenos e médios. O torque real também depende da força de pressão.

Como usar o batente de profundidade?

O batente de profundidade está pré-montado. Para ajustar, afrouxe a roda, posicione o batente na profundidade desejada e aperte novamente. Ele garante uma colocação uniforme dos parafusos.

Esta ferramenta pode aparafusar em metal?

Sim, mas poeiras condutoras podem acumular-se. Use um disjuntor diferencial de 30 mA e sopre regularmente o interior com ar comprimido seco. Evite materiais que contenham magnésio ou amianto.

Como inverter o sentido de rotação?

Use o interruptor de sentido de rotação localizado acima do gatilho. Empurre para a esquerda para rotação à direita (aperto), para a direita para rotação à esquerda (desaperto). Só acione com o motor parado.

Que tipo de ponta usar?

Use pontas sextavadas ocas de 1/4" (6,35 mm). A FEIN recomenda acessórios originais ou autorizados para garantir a segurança.

Como limpar a aparafusadeira?

Desconecte a ferramenta. Limpe as aberturas de ventilação com uma ferramenta não metálica (pincel). Sopre ar comprimido seco e sem óleo no interior pelas aberturas. Evite solventes.

Posso substituir o cabo de alimentação eu mesmo?

Não, o cabo deve ser substituído por um cabo especial preparado disponível no serviço pós-venda FEIN. Confie o reparo a um profissional.

O que fazer se a aparafusadeira não ligar?

Verifique primeiro a tomada e o cabo. Se o cabo estiver danificado, mande substituí-lo. Se o problema persistir, entre em contato com o SAV FEIN. Não tente abrir a ferramenta você mesmo.

Onde encontrar peças de reposição?

A lista atual de peças de reposição está disponível em www.fein.com. Você pode substituir você mesmo as ferramentas de trabalho, o batente de profundidade, a alça e o carregador (dependendo da versão).

MANUAL DE UTILIZADOR SCT 540 UX Fein

Manual de instruções original.

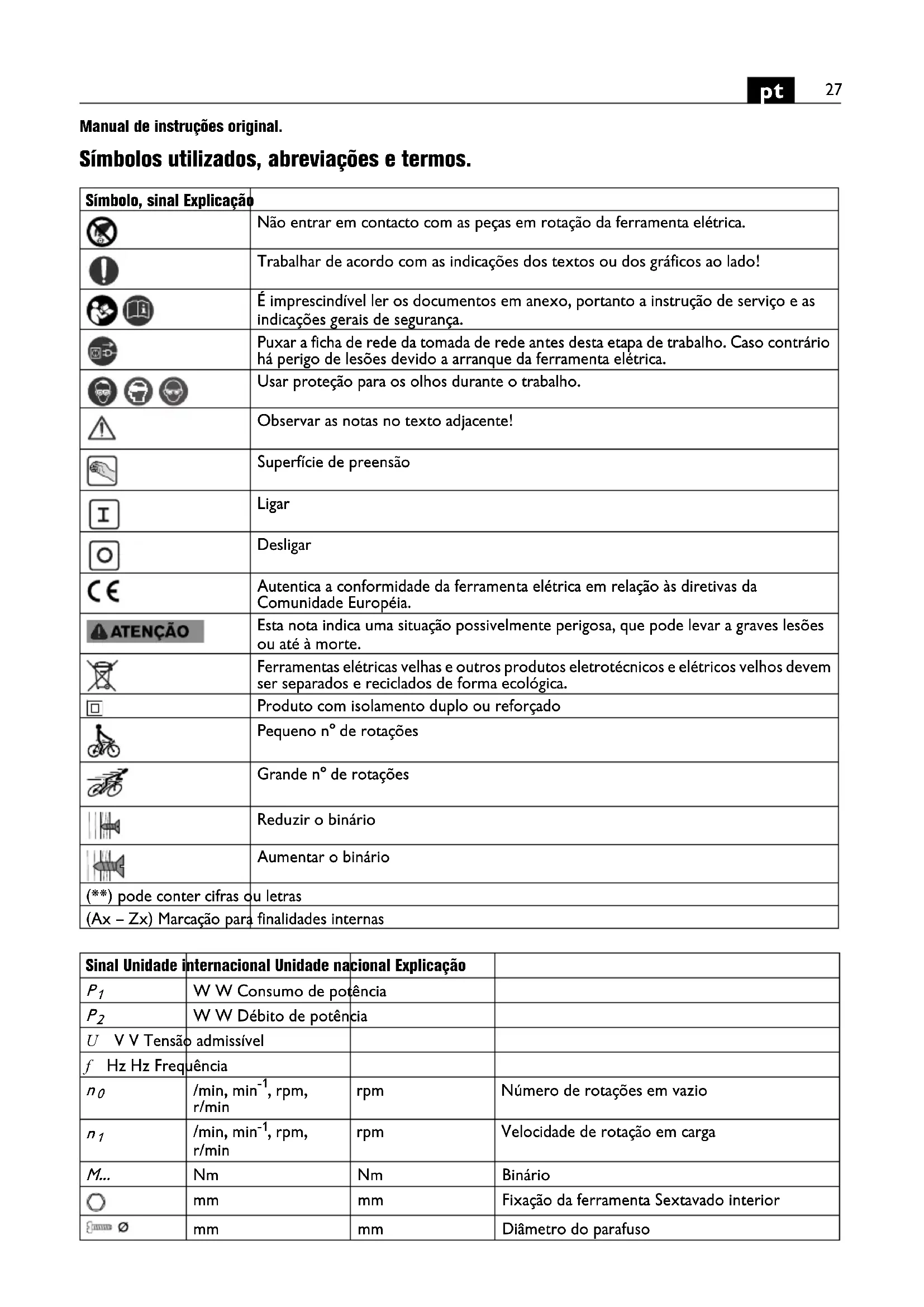

Símbolos utilizados, abreviações e termos.

Símbolo, sinal Explicação
		Não entrar em contacto com as peças em rotação da ferramenta elétrica.
		Trabalhar de acordo com as indicações dos textos ou dos gráficos ao lado!
		É imprescindível ler os documentos em anexo, portanto a instrução de serviço e as indicações gerais de segurança.
		Puxar a ficha de rede da tomada de rede antes desta etapa de trabalho. Caso contrário há perigo de lesões devido a arranque da ferramenta elétrica.
		Usar proteção para os olhos durante o trabalho.
		Observar as notas no texto adjacente!
		Superfície de preensão
		Ligar
		Desligar
		Autentica a conformidade da ferramenta elétrica em relação às diretivas da Comunidade Européia.
	TENÇÃO	Esta nota indica uma situação possivelmente perigosa, que pode levar a graves lesões ou até à morte.
		Ferramentas elétricas velhas e outros produtos eletrotécnicos e elétricos velhos devem ser separados e reciclados de forma ecológica.
		Produto com isolamento duplo ou reforçado
		Pequeno n° de rotações
		Grande n° de rotações
		Reduzir o binário
		Aumentar o binário
(**)	pode conter cifras ou letras
(Ax - Zx)	Marcação para finalidades internas

Sinal Unidade internacional Unidade nacional Explicação
P_1	W W Consumo de potência
P_2	W W Débito de potência
U V V Tensão admissível
f Hz Hz Frequência
n_0	/min, min^-1 , rpm,r/min	rpm	Número de rotações em vazio
n_1	/min, min^-1 , rpm,r/min	rpm	Velocidade de rotação em carga
M...	Nm	Nm	Binário
○	mm	mm	Fixação da ferramenta Sextavado interior
∅	mm	mm	Diâmetro do parafuso
Sinal Unidade	internacional Unidade nacional Explicação
	kg kg Peso conforme EPTA-Procedure 01
L_pA	dB dB Nível de pressão acústica
L_wA	dB dB Nível da potência acústica
L_pCpeak	dB dB Máximo nível de pressão acústica
K...			Aceleração
a	m/s2	m/s2	Valor de emissão de oscilações conforme EN 62841 (soma dos vetores das três direções)
a_h	m/s2	m/s2	Valor de emissão de vibrações (aparafusar)
	m, s, kg, A, mm, V, W, Hz, N, °C, dB, min, m/s2	m, s, kg, A, mm, V, W, Hz, N, °C, dB, min, m/s2	Unidades básicas e deduzidas do sistema de unidades internacional SI.

Para a sua segurança.

ATENÇÃO

Devem ser lidas todas as indicações de advertência e todas as instru-

ções. O desrespeito às advertências e instruções apresentadas abaixo pode causar choque elétrico, incêndio e/ou graves lesões.

Guarde bem todas as advertências e instruções para futura referência.

Não utilizar esta ferramenta elétrica antes de ter lido atentamente e compreendido a Instrução de serviço e as “Indicações gerais de segurança”

(número de documento 3 41 30 465 06 0) fornecidas com o aparelho. A documentação mencionada deve ser guardada para futura referência e deve ser entregue com a ferramenta elétrica caso esta for passada a diante ou vendida.

Observar também as respectivas diretivas de proteção de trabalho.

Finalidade da ferramenta:

aparafusadora manual para atarraxar e desatarraxar parafusos, especial para a aplicação em construções a seco, com parafusos para construção a seco, com ferramentas de trabalho e acessórios homologados pela FEIN, em áreas protegidas contra intempéries.

Esta ferramenta elétrica também é prevista para a utilização junto com geradores de corrente alternada, com potência suficiente, de acordo com a norma ISO 8528, classe de execução G2. Esta norma não é satisfeita, principalmente se o coeficiente de distorção não-linear ultrapassar 10 %. Se houver dúvidas, informe-se sobre o gerador utilizado.

Observe o manual de instruções e as regulamentações nacionais para a instalação e a operação do gerador de corrente alternada.

Indicações especiais de segurança.

Ao executar trabalhos durante os quais o parafuso possa atingir cabos eléctricos que se encontrem sob a superfície a ser trabalhada ou o próprio cabo de rede, deverá sempre segurar o aparelho pelas superfícies isoladas do punho. O contacto do parafuso com um cabo sob tensão também pode colocar sob tensão as peças metálicas do aparelho e levar a um choque eléctrico.

Tenha atenção com cabos elétricos, tubos de gás e de água escondidos. Controlar a área de trabalho com p. ex. um detetor de metal, antes de iniciar o trabalho.

Fixar a peça a ser trabalhada. Uma peça a ser trabalhada fixa através de um dispositivo de fixação está mais firme do que segurada com as mãos.

Segurar a ferramenta elétrica com firmeza. Podem ocorrer por instantes altos momentos de reação.

Não deve ser processado material que contenha magnésio. Existe perigo de incêndio.

Não se deve processar PRFC (polímero de fibra de carbono reforçado) nem material que contenha asbesto. Estes são considerados carcinogênicos.

É proibido aparafusar ou rebitar placas e símbolos na ferramenta elétrica. Um isolamento danificado não oferece qualquer proteção contra choques elétricos. Utilizar placas adesivas.

Não utilizar acessórios que não foram especialmente desenvolvidos ou homologados pelo fabricante da ferramenta elétrica. Um funcionamento seguro não é assegurado apenas por um acessório apropriado para a sua ferramenta elétrica.

Limpar em intervalos regulares as aberturas de ventilação da ferramenta elétrica com ferramentas não-metálicas. O ventilador do motor aspira pó para dentro da caixa da máquina. Um acúmulo excessivo de pó de metal pode causar perigos elétricos.

Controlar, antes de colocar em funcionamento, se o cabo de rede e a ficha de rede apresentam danos.

Recomendação: Sempre operar a ferramenta elétrica por meio de um disjuntor de corrente de avaria (RCD) com corrente de avaria de dimensionamento de 30 mA ou menos.

Vibração da mão e do braço

O nível de oscilações indicado nestas instruções de serviço foi medido de acordo com um processo de medição normalizado pela norma EN 62841 e pode ser utilizado para a comparação de aparelhos. Ele também é apropriado para uma avaliação preliminar da carga de vibrações.

O nível de vibrações indicado representa as aplicações principais da ferramenta elétrica. Se a ferramenta elétrica for utilizada para outras aplicações, com outras ferra-

mentas de trabalho ou com manutenção insuficiente, é possível que o nível de vibrações seja diferente. Isto pode aumentar nitidamente o impacto de vibrações durante o completo período de trabalho.

Para uma avaliação exata do impacto de vibrações, também deveriam ser considerados os períodos nos quais o aparelho está desligado ou funciona sem estar realmente a ser empregado. Isto pode reduzir nitidamente o impacto de vibrações durante o completo período de trabalho.

Como medidas de segurança adicionais para a proteção do operador contra o efeito das vibrações, deveria determinar por exemplo: Manutenção de ferramentas elétricas e de ferramentas de trabalho, manter as mãos quentes e organização dos processos de trabalho.

Instruções de serviço.

Só acionar o comutador do sentido de rotação com o motor parado.

SCT5-40X (**)/SCT5-40M (**)/SCT6-25 (**): Os apara-fusamentos devem ser realizados com o limitador de profundidade montado.

SCT5-40M (**)/SCT5-40UM (**): O magazine de aparafusamento só deve ser operado na posição “Sentido de rotação à direita”.

Ajustar o binário (SCT5-40UX (\*\*)/ SCT5-40UM (\*\*)) (veja página 5)

O ajuste de fábrica corresponde à faixa para parafusos pequenos a médios.

O binário de aperto também depende da força com a qual a ferramenta eléctrica é pressionada contra o para-fuso.

Manutenção e serviço pós-venda.

No caso de aplicações extremas, é possível que durante o processamento de metais se deposite pó condutivo no interior da ferra-

menta elétrica. O isolamento de proteção da ferramenta elétrica pode ser prejudicado. Sopre o interior da ferramenta elétrica em intervalos regulares, através das aberturas de ventilação, com ar comprimido seco e isento de óleo e intercalar um disjuntor de corrente de avaria (FI).

Se o cabo de conexão da ferramenta elétrica estiver danificado, deverá ser substituído por um cabo de conexão especialmente disposto, adquirível no serviço pós-venda FEIN.

Produtos que entraram em contacto com asbesto não devem ser enviados para reparo. Produtos contaminados com asbesto devem ser descartados de acordo com as regulamentações locais para o descarte de resíduos que contém asbesto.

A atual lista de peças sobressalentes desta ferramenta elétrica se encontra na internet em www.fein.com.

As seguintes peças podem ser substituídas pelo utente: ferramentas de trabalho, limitador de profundidade, alça para a mão, cartucho

Garantia legal e garantia.

A garantia legal para este produto é válida conforme as regras legais no país onde é colocado em funcionamento. Além disso, a FEIN oferece uma garantia conforme a declaração de garantia do fabricante FEIN. É possível que o volume de fornecimento da sua ferramenta elétrica só contenha uma parte dos acessórios descritos ou ilustrados nesta instrução de serviço.

Declaração de conformidade.

A firma FEIN declara, em responsabilidade exclusiva, que este produto corresponde às respectivas especificações indicadas na última página desta instrução de serviço.

Documentação técnica em: C. & E. Fein GmbH, D-73529 Schwäbisch Gmünd

Proteção do meio ambiente, eliminação.

Embalagens, ferramentas elétricas a serem deitadas fora e acessórios velhos devem ser encaminhados a uma reciclagem ecológica.
