SCT 540 UX - Vidalama Fein - Ücretsiz kullanım kılavuzu

Marka	Fein
Model	SCT 540 UX
Ürün tipi	Taşınabilir vidalama makinesi
Besleme	Şebeke (güç kablosu)
Nominal gerilim	230 V ~
Frekans	50/60 Hz
Takım tutucu	Altıgen içten 1/4" (6,35 mm)
Boşta devir sayısı	Değişken (elektronik ayar)
Maks. sıkma torku	Ayarlanabilir, küçük ve orta boy vidalar için aralık
Maks. vida çapı	6 mm (kuru inşaat için tahmin)
Çift yalıtım	Evet (çift yalıtım sembolü)
Önerilen kaçak akım koruması	30 mA maks. kaçak akım devre kesici
Derinlik dayanağı	Evet, entegre
Dönüş yönü	Tersinir (sol/sağ)
Ana işlevler	Vidalama ve sökme, tork ayarı, kuru inşaatta kullanım
Bakım	Havalandırma deliklerini metalik olmayan aletle temizleyin; basınçlı havayla üfleyin
Yedek parçalar	www.fein.com'da mevcuttur; çalışma aletleri, dayanak, bileklik, şarjör kullanıcı tarafından değiştirilebilir
Onarılabilirlik	FEIN satış sonrası servisi; şebeke kablosu yalnızca SAV tarafından değiştirilebilir
Ağırlık	Yaklaşık 1,5 kg (EPTA-Prosedürü 01'e göre, tahmini)
Boyutlar (Uzunluk x Genişlik x Yükseklik)	Kılavuzda belirtilmemiş
Ses basınç seviyesi LpA	Belirtilmemiş
Ses gücü seviyesi LwA	Belirtilmemiş
Titreşim emisyon değeri (vidalama)	EN 62841'e uygun
Amaçlanan kullanım	Kuru inşaatta vidaların sıkılması ve sökülmesi, hava koşullarından korunaklı

Sık sorulan sorular - SCT 540 UX Fein

Vidalama ucu nasıl değiştirilir?

Aleti fişten çekin. Kullanılmış ucu çekerek çıkarın. Yeni altıgen içten 1/4" ucu dayanağa kadar takın. İyice sabitlendiğinden emin olun.

Sıkma torku nasıl ayarlanır?

Ayna yakınındaki ayar halkasını kullanın. Torku artırmak veya azaltmak için çevirin. Varsayılan ayar küçük ve orta boy vidalar için uygundur. Gerçek tork ayrıca uygulama kuvvetine de bağlıdır.

Derinlik dayanağı nasıl kullanılır?

Derinlik dayanağı önceden monte edilmiştir. Ayarlamak için tekerleği gevşetin, dayanağı istenen derinliğe konumlandırın ve tekrar sıkın. Vidaların eşit şekilde yerleştirilmesini sağlar.

Bu alet metale vida sıkabilir mi?

Evet, ancak iletken tozlar birikebilir. 30 mA kaçak akım devre kesici kullanın ve iç kısmı düzenli olarak kuru basınçlı hava ile üfleyin. Magnezyum veya asbest içeren malzemelerden kaçının.

Dönüş yönü nasıl tersine çevrilir?

Tetiyiğin üstündeki dönüş yönü anahtarını kullanın. Sağ dönüş (vidalama) için sola, sol dönüş (sökme) için sağa itin. Sadece motor duruyorken kullanın.

Hangi tip uç kullanılmalı?

Altıgen içten 1/4" (6,35 mm) uçlar kullanın. FEIN, güvenliği sağlamak için orijinal veya yetkili aksesuarları önerir.

Vidalama makinesi nasıl temizlenir?

Aleti fişten çekin. Havalandırma deliklerini metalik olmayan bir aletle (fırça) temizleyin. Deliklerden içine kuru ve yağsız basınçlı hava üfleyin. Çözücülerden kaçının.

Güç kablosunu kendim değiştirebilir miyim?

Hayır, kablo FEIN satış sonrası servisinden temin edilebilen özel hazırlanmış bir kabloyla değiştirilmelidir. Onarımı bir profesyonele bırakın.

Vidalama makinesi çalışmazsa ne yapmalı?

Önce prizi ve kabloyu kontrol edin. Kablo hasarlıysa değiştirin. Sorun devam ederse FEIN SAV ile iletişime geçin. Aleti kendiniz açmaya çalışmayın.

Yedek parçalar nerede bulunur?

Güncel yedek parça listesi www.fein.com adresinde mevcuttur. Çalışma aletlerini, derinlik dayanağını, bilekliği ve şarjörü (versiyona bağlı olarak) kendiniz değiştirebilirsiniz.

KULLANIM KILAVUZU SCT 540 UX Fein

Orijinal kullanım kılavuzu.

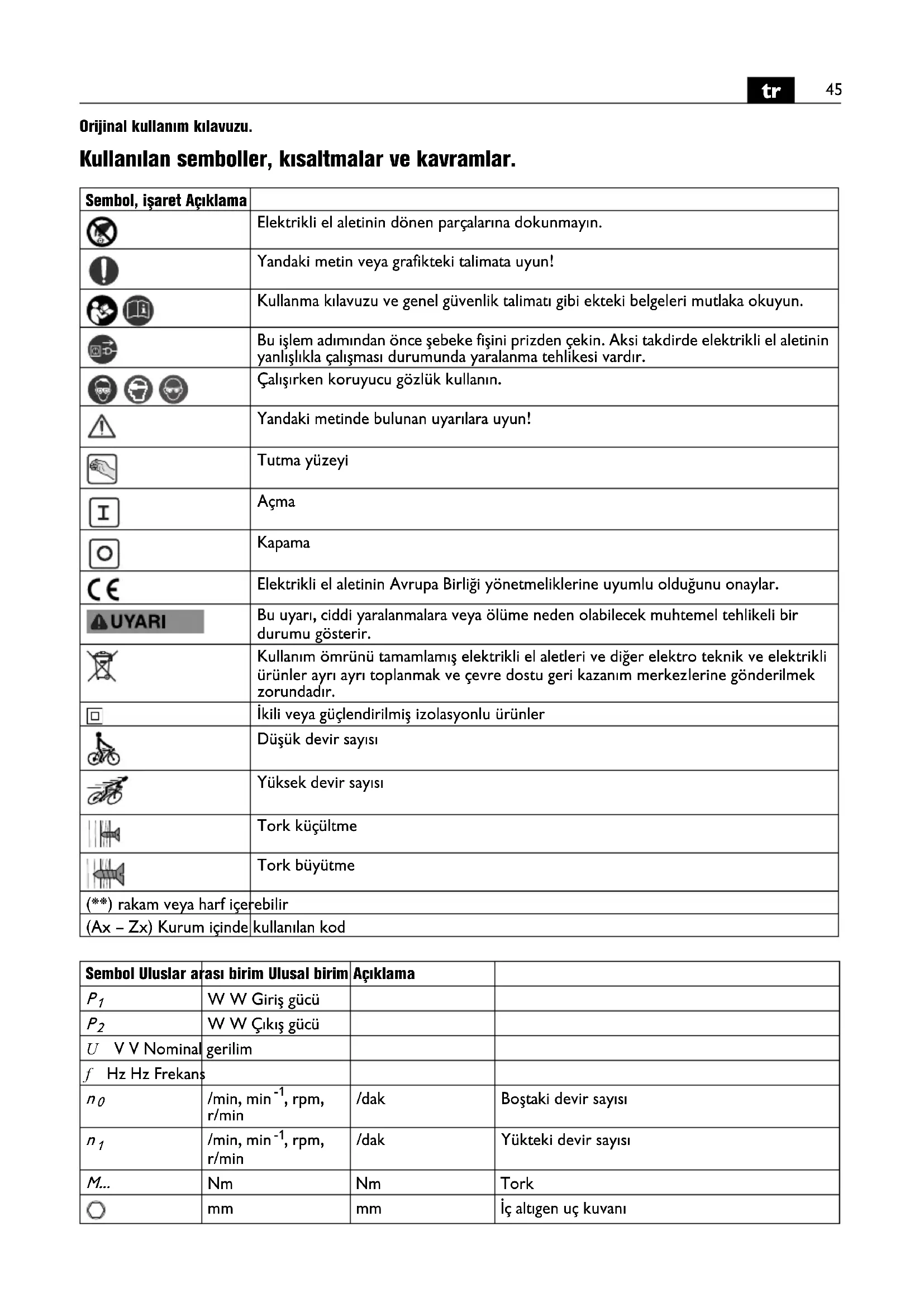

Kullanılan semboller, kısaltmalar ve kavramlar.

Sembol, işaret Açıklama
	Elektrikli el aletinin dönen parçalarına dokunmayın.
	Yandaki metin veya grafikteki talimata uyun!
	Kullanma kılavuzu ve genel güvenlik talimatı gibi ekteki belgeleri mutlaka okuyun.
	Bu işlem adımından önce şebeke fişini prizden çekin. Aksi takdirde elektrikli el aletinin yanlışlıkla çalışması durumunda yaralanma tehlikesi vardır.
	Çalışırken koruyucu gözlük kullanın.
[YKSY]	Yandaki metinde bulunan uyarılara uyun!
	Tutma yüzeyi
	Açma
	Kapama
	Elektrikli el aletinin Avrupa Birliği yönetmeliklerine uyumlu olduğunu onaylar.
	Bu uyarı, ciddi yaralanmalara veya ölüme neden olabilecek muhtemel tehlikeli bir durumu gösterir.
	Kullanım ömrünü tamamlamış elektrikli el aletleri ve diğer elektro teknik ve elektrikli ürünler ayrı ayrı toplanmak ve çevre dostu geri kazanım merkezlerine gönderilmek zorundadır.
	İkili veya güçlendirilmiş izolasyonlu ürünler
	Düşük devir sayısı
	Yüksek devir sayısı
	Tork küçültme
	Tork büyütme
(**) rakam veya harf içerebilir
(Ax - Zx) Kurum içinde	kullanılan kod

Sembol Uluslar arası birim Ulusal birim		Açıklama
P_1	W W Giriş gücü
P_2	W W Çıkış gücü
U V V Nominal	gerilim
f Hz Hz Frekans
n_0	/min, min ^-1 , rpm,r/min	/dak	Boştaki devir sayısı
n_1	/min, min ^-1 , rpm,r/min	/dak	Yükteki devir sayısı
M...	Nm	Nm	Tork
○	mm	mm	İç altıgen uç kuvanı

Sembol Uluslar arası birim Ulusal birim	Açıklama
E_mm	mm mm Vida çapı
	kg kg Ağırlığı EPTA-Procedure 01’e uygun
L_pA	dB dB Ses basıncı seviyesi
L_wA	dB dB Gürültü emisyonu seviyesi
L_pCpeak	dB dB En yüksek ses basıncı seviyesi
K...		Tolerans
a	m/s ^2	m/s ^2 Titreşim emisyon değeri EN 62841’e göre (üç yönün vektör toplamı)
a_h	m/s ^2	m/s ^2 Titreşim emisyon değeri (vidalama)
	m, s, kg, A, mm, V, W, Hz, N, °C, dB, min, m/s ^2	m, s, kg, A, mm, V, W, Hz, N, °C, dB, dak, m/s ^2 Temel ve türetilen değerler uluslararası birimler sistemi SI’den alınmıştır.

Güvenliğiniz için.

⚠️ UYARI

Bütün güvenlik talimat ve uyarılarını okuyun. Güvenlik talimat ve

uyarılarına uyulmadığı takdirde elektrik çarpması, yangın ve/veya ağır yaralanmalara neden olunabilir. Bütün güvenlik talimatı ve uyarılarını ilerde kullanmak üzere saklayın.

Bu kullanma kılavuzunu ve ekteki “Genel güvenlik talimatı” ’ını (ürün kodu

3 41 30 465 06 0) esaslı biçimde okuyup tam

olarak anlamadan bu elektrikli el aletini kullanmayın. Anılan belgeleri ileride kullanmak üzere saklayın ve elektrikli el aletini başkalarına verdiğinizde veya devrettiğinizde bu belgeleri de verin.

İlgili ulusal çalışma hükümlerine de uyun.

Elektrikli el aletinin tanımı:

hava koşullarına karşı korunmalı ortamlarda, FEIN tarafından müsaade edilen uçlarla, özellikle hızlı yapı vidalarının kullanıldığı kuru yapılarda kullanım için öngörülen, elle yönlendirilen vida takma ve sökme makinesi.

Bu elektrikli el aleti ISO 8528 normu, G2 tipine uygun yeterli güce sahip alternatif akım jeneratörlerinde kullanılmaya uygun olarak tasarlanmıştır. Distorsiyon oranı % 10'u aşacak olursa bu norma uygunluk sağlanmaz. Kuşkulu durumlarda kullandığınız jeneratörün özellikleri hakkında bilgi alın.

Aletin kullanım kılavuzuna, montaja ilişkin ulusal mevzuata ve alternatif akım jeneratörünün işletme talimatına uyun.

Özel güvenlik talimatı.

Vidanın görünleyen elektrik kablolarına veya aletin kendi şebeke bağlantı kablosuna temas etme olasılığının bulunduğu işleri yaparken aleti izolasyonlu tutamak yüzeylerinden tutun. Vidanın elektrik gerilimi ileten bir kabloya temas etmesi aletin metal parçalarının elektrik gerilimine maruz kalmasına ve elektrik çarpmasına neden olabilir.

Görünmeyen elektrik kablolarına, gaz ve su borularına dikkat edin. Çalışmaya başlamadan önce delme yapacağını alanı örneğin bir metal tarama cihazı ile kontrol edin.

İş parçasını emniyete alın. Bir germe donanımı ile emniyete alınmış iş parçası elle tutmaya oranla daha güvenli işlenir.

Çalışırken elektrikli el aletini sıkıca tutun. Kısa süreli reaksiyon momentleri ortaya çıkabilir.

Magnezyum içeren malzemeleri işlemeyin. Yangın çıkma tehlikesi vardır.

CFK (Karbon fiber takviyeli plastik) ve asbest içeren malzemeleri işlemeyin. Bu malzemeler kanserojen kabul edilmektedir.

Elektrikli el aletinin üstüne etiket ve işaretlerin vidalanması veya perçinlenmesi yasaktır. Hasar gören izolasyon elektrik çarpmasına karşı koruma sağlamaz. Yapışıcı etiketler kullanın.

Elektrikli el aletinin üreticisi tarafından özel olarak geliştirilmemiş veya onaylanmamış aksesuar kullanmayın. Herhangi bir aksesuarın elektrikli el aletinize uyması güvenli işletme için tek başına yeterli değildir.

Elektrikli el aletinin havalandırma aralıklarını metal olmayan araçlarla düzenli aralıklarla temizleyin. Motor fanı tozu gövdenin içine çeker. Metal tozunun aşırı ölçüde birikmesi elektriksel tehlike yaratır.

Aleti çalıştırmadan önce her defasında şebeke bağlantı kablosunda ve şebeke fişinde hasar olup olmadığını kontrol edin.

Tavsiye: Elektrikli aletini daima 30 mA veya daha düşük hatalı akım değerine sahip bir hatalı akım koruma şalteri (RCD) üzerinden çalıştırın.

El kol titreşimi

Bu talimatta belirtilen titreşim seviyesi EN 62841'e uygun bir ölçme yöntemi ile belirlenmiş olup, elektrikli el aletlerinin mukayesesinde kullanılabilir. Bu değer ayrıca kullanıcıya binen titreşim yükünün geçici olarak tahmin edilmesine de uygundur.

Belirtilen titreşim seviyesi elektrikli el aletinin temel kullanımlarına aittir. Ancak elektrikli el aleti farklı uçlar veya yetersiz bakımla farklı işlerde kullanılacak olursa, titreşim seviyesinde farklılıklar ortaya çıkabilir. Bu da toplam çalışma süresinde kullanıcıya binen titreşim yükünü önemli ölçüde artırabilir.

Kullanıcıya binen titreşim yükünü tam olarak tahmin edebilmek için, aletin kapalı veya açık olduğu halde gerçekten kullanımda olmadığı süreler de dikkate alınmalıdır. Bu, toplam çalışma süresinde kullanıcıya binen titreşim yükünü önemli ölçüde azaltabilir. Kullanıcıyı titreşim etkilerine karşı korumak üzere ek güvenlik önlemleri tespit edin; örneğin: Elektrikli el aletinin ve uçların bakımı, ellerin sıcak tutulması, iş süreçlerinin organize edilmesi.

Çalışırken dikkat edilmesi gereken hususlar.

Dönme yönü değiştirme şalterini sadece motor dururken kullanın.

SCT5-40X ( ^ )/SCT5-40M ( ^ )/SCT6-25 ( ^** ): Vidalama işleri derinlik mesnedi takılı durumda yapılmalıdır.

SCT5-40M ( ^ )/SCT5-40UM ( ^ ): Vida magazini sadece "dönme yönü sağ" konumunda kullanılabilir.

Tork ayarı (SCT5-40UX (\*\*)/

SCT5-40UM (\*\*) (Bakınız: Sayfa 5)

Aletin fabrikasyon ayarı küçük ve orta büyüklükte vidalara göredir.

Sıkma torku aynı zamanda elektrikli el aletinin vidaya doğru bastırılma kuvvetine de bağlıdır.

Bakım ve müşteri servisi.

Aşırı kullanım koşullarında metaller işlenirken elektrikli el aletinin içinde iletken tozlar birikebilir. Elektrikli el aletinin

koruyucu izolasyonu bundan olumsuz yönde etkilenebilir. Elektrikli el aletinin iç kısmını sık sık basınçlı hava ile temizleyin veya bir hatalı akım koruma şalteri (FI) kullanın.

Elektrikli el aletinin bağlantı kablosu hasar görecek olursa, FEIN müşteri servisinden temin edilebilecek özel olarak hazırlanmış bir bağlantı kablosu ile değiştirilebilir.

Asbeste temas eden ürünler onarım işlemine gönderilemez. Asbestle kirlenen ürünleri ülkenizdeki asbest içerikli atıklara ilişkin yasal mevzuata uygun olarak atın.

Bu elektrikli el aletinin güncel yedek parça listesini Internette www.fein.com. sayfasında bulabilirsiniz.

Aşağıdaki parçaları gerektiğinde kendiniz de değiştirebilirsiniz: uçlar, derinlik mesnedi, bileklik, magazin

Teminat ve garanti.

Ürüne ilişkin teminat piyasaya sunulduğu ülkenin yasal düzenlemeleri çerçevesinde geçerlidir. Ayrıca FEIN, FEIN üretici garanti beyanına uygun bir garanti sağlar.

Elektrikli el aletinizin teslimat kapsamında bu kullanma kılavuzunda tanımlanan veya şekli gösterilen aksesuarın sadece bir parçası da bulunabilir.

Uyumluluk beyanı.

FEIN firması tek sorumlu olarak bu ürünün bu kullanım kılavuzunun son sayfasında belirtilen ilgili koşullara uygun olduğunu beyan eder.

Teknik belgelerin bulunduğu merkez:

C. & E. Fein GmbH,

D-73529 Schwäbisch Gmünd

Çevre koruma, tasfiye.

Ambalaj malzemesi, kullanım ömrünü tamamlamış elektrikli el aletleri ve aksesuar çevre dostu geri kazanım merkezine gönderilmelidir.
