SCT 540 UX - šroubovák Fein - Bezplatný návod k obsluze

Značka	Fein
Model	SCT 540 UX
Typ výrobku	Ruční šroubovák
Napájení	Síťové (napájecí kabel)
Jmenovité napětí	230 V ~
Frekvence	50/60 Hz
Upínání nástroje	Dutý šestihran 1/4" (6,35 mm)
Otáčky naprázdno	Proměnlivé (elektronické nastavení)
Maximální utahovací moment	Nastavitelný, rozsah pro malé a střední šrouby
Maximální průměr šroubu	6 mm (odhad pro suchou stavbu)
Dvojitá izolace	Ano (symbol dvojité izolace)
Doporučená proudová ochrana	Proudový chránič max. 30 mA
Hloubkový doraz	Ano, integrovaný
Směr otáčení	Obousměrný (vlevo/vpravo)
Hlavní funkce	Šroubování a povolování, nastavení momentu, použití v suché stavbě
Údržba	Čistěte větrací otvory nekovovým nástrojem; vyfoukejte stlačeným vzduchem
Náhradní díly	K dispozici na www.fein.com; pracovní nástroje, doraz, poutko, zásobník lze vyměnit uživatelem
Opravitelnost	Poprodejní servis FEIN; napájecí kabel smí vyměnit pouze servis
Hmotnost	Přibližně 1,5 kg (podle EPTA-Procedure 01, odhad)
Rozměry (d x š x v)	Neuvedeno v návodu
Hladina akustického tlaku LpA	Neuvedeno
Hladina akustického výkonu LwA	Neuvedeno
Hodnota vibrací (šroubování)	V souladu s EN 62841
Určené použití	Utahování a povolování šroubů v suché stavbě, chráněno před povětrnostními vlivy

Často kladené otázky - SCT 540 UX Fein

Jak vyměnit šroubovací bit?

Odpojte nářadí. Vyjměte použitý bit tahem. Zasuňte nový bit s dutým šestihranem 1/4" až na doraz. Zkontrolujte, zda je dobře držen.

Jak nastavit utahovací moment?

Použijte nastavovací kroužek umístěný u sklíčidla. Otáčejte jím pro zvýšení nebo snížení momentu. Výchozí nastavení je vhodné pro malé a střední šrouby. Skutečný moment také závisí na přítlačné síle.

Jak používat hloubkový doraz?

Hloubkový doraz je předmontován. Pro nastavení povolte kolečko, umístěte doraz do požadované hloubky, poté utáhněte. Zajišťuje rovnoměrné zasazení šroubů.

Může tento nástroj šroubovat do kovu?

Ano, ale mohou se hromadit vodivé prachy. Používejte proudový chránič 30 mA a pravidelně vyfukujte vnitřek suchým stlačeným vzduchem. Vyhněte se materiálům obsahujícím hořčík nebo azbest.

Jak obrátit směr otáčení?

Použijte přepínač směru otáčení umístěný nad spouští. Přepněte doleva pro pravý chod (šroubování), doprava pro levý chod (povolování). Přepínejte pouze při zastaveném motoru.

Jaký typ bitu použít?

Používejte bity s dutým šestihranem 1/4" (6,35 mm). FEIN doporučuje originální nebo schválené příslušenství pro zajištění bezpečnosti.

Jak čistit šroubovák?

Odpojte nářadí. Čistěte větrací otvory nekovovým nástrojem (štětec). Vyfoukněte suchý a bezolejový stlačený vzduch dovnitř otvory. Vyhněte se rozpouštědlům.

Mohu vyměnit napájecí kabel sám?

Ne, kabel musí být vyměněn za speciálně připravený kabel dostupný u poprodejního servisu FEIN. Svěřte opravu odborníkovi.

Co dělat, když šroubovák nestartuje?

Nejprve zkontrolujte zásuvku a kabel. Pokud je kabel poškozen, nechte jej vyměnit. Pokud problém přetrvává, kontaktujte servis FEIN. Nepokoušejte se nářadí sami otevřít.

Kde najít náhradní díly?

Aktuální seznam náhradních dílů je k dispozici na www.fein.com. Můžete sami vyměnit pracovní nástroje, hloubkový doraz, poutko a zásobník (podle verze).

NÁVOD K OBSLUZE SCT 540 UX Fein

Původní návod k obsluze.

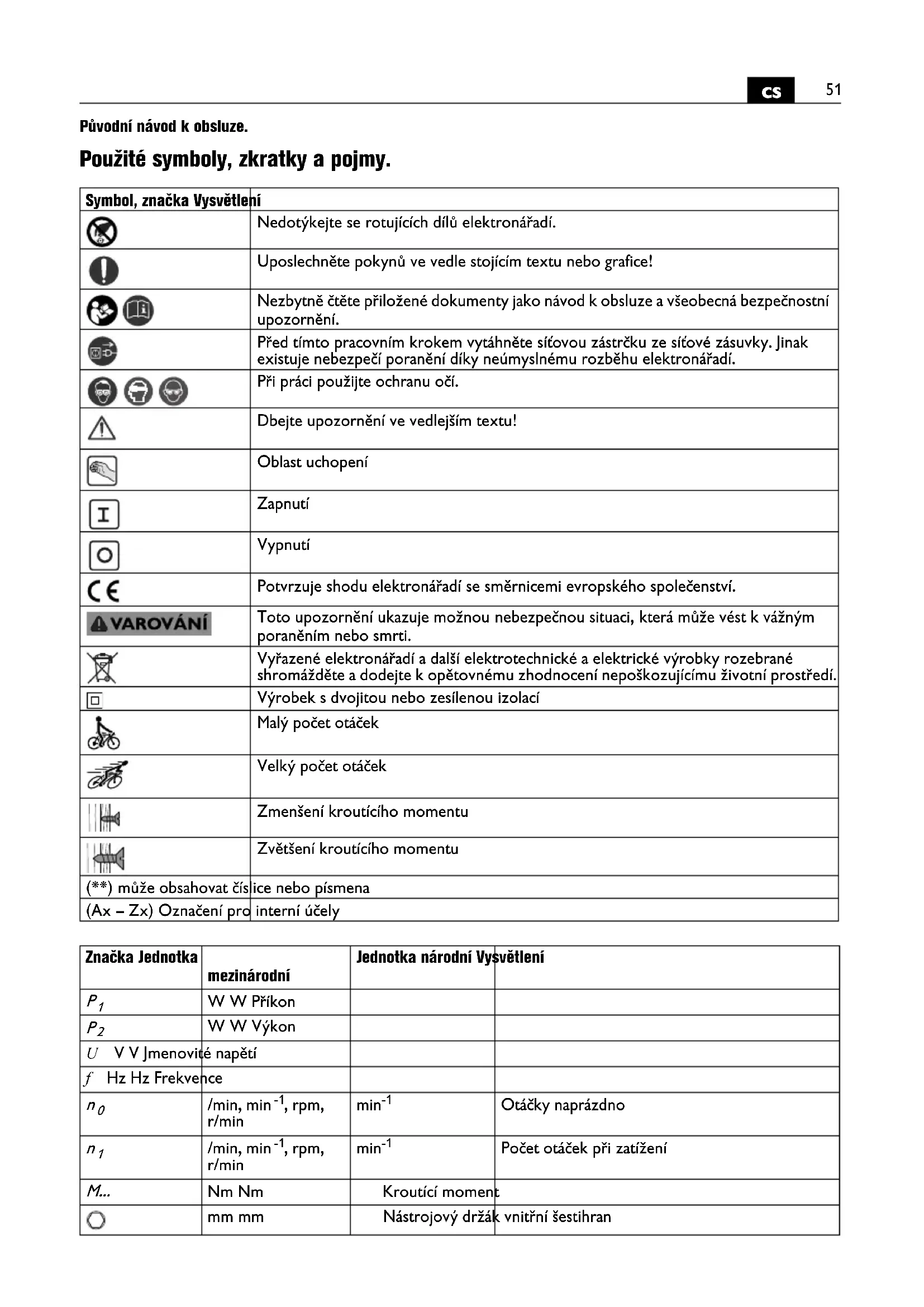

Použité symboly, zkratky a pojmy.

Symbol, značka Vysvětlení
[3ZTC]
[DBTT]
(**) může obsahovat čís	ice nebo písmena
(Ax - Zx) Označení pro	interní účely

Značka Jednotka	mezinárodní	Jednotka národní Vysvětlení
P_1	W W Příkon
P_2	W W Výkon
U V V Jmenovité napětí
f Hz Hz Frekvence
n_0	/min, min ^-1 , rpm,r/min	min ^-1	Otáčky naprázdno
n_1	/min, min ^-1 , rpm,r/min	min ^-1	Počet otáček při zatížení
M...	Nm Nm	Kroutící moment
○	mm mm	Nástrojový držák	vnitřní šestihran
Značka Jednotka	mezinárodní	Jednotka národní Vysvětlení
	mm mm Průměr šroubu
	kg kg Hmotnost podle EPTA-Procedure 01
L_pA	dB dB Hladina akustického tlaku
L_wA	dB dB Hladina akustického výkonu
L_pCpeak	dB dB Špičková hladina akustického tlaku
K...			Nepřesnost
a	m/s2	m/s2	Hodnota emise vibrací podle EN 62841 (vektorový součet tří os)
a_h	m/s2	m/s2	Hodnota emise vibrací (šroubování)
	m, s, kg, A, mm, V, W, Hz, N, °C, dB, min, m/s2	m, s, kg, A, mm, V, W, Hz, N, °C, dB, min, m/s2	Základní a odvozené jednotky z mezinárodní soustavy jednotek SI.

Pro Vaši bezpečnost.

⚠️ VAROVÁNÍ

Čtěte všechna varovná upozornění a pokyny. Zanedbání při

dodržování varovných upozornění a pokynů mohou mít za následek zásah elektrickým proudem, požár a/nebo těžká poranění.

Všechna varovná upozornění a pokyny do budoucna uschovejte.

Toto elektronářadí nepoužívejte, dokud jste si důkladně nepřečetli a zcela neporozuměli tomuto návodu k obsluze a též přiloženým

„Všeobecným bezpečnostním upozorněním“ (číslo spisu 3 41 30 465 06 0). Uchovejte uvedené podklady k pozdějšímu použití a předejte je při zapůjčení nebo prodeji elektronářadí.

Dbejte rovněž příslušných národních ustanovení ochrany při práci.

Určení elektronářadí:

ruční šroubovák k zašroubování a vyšroubování šroubů, speciálně pro nasazení v suchém zdění s rychlovývrtnými šrouby, pomocí firmou FEIN schválených pracovních nástrojů a příslušenstvím, v prostředí chráněném před povětrnostními vlivy. Toto elektronářadí je zamýšleno i pro používání na generátorech střídavého proudu s dostatečným výkonem, jež vyhovují normě ISO 8528, třída provedení G2. Této normě nevyhovují zejména tehdy, když takzvaný činitel harmonického zkreslení překračuje 10 %. Při pochybnosti se na Vámi používaný generátor informujte. Dbejte přitom návodu k obsluze a národních předpisů pro instalaci a provoz generátorů střídavého proudu.

Speciální bezpečnostní předpisy.

Pokud provádíte práce, při kterých může šroub zasáhnout skrytá elektrická vedení nebo vlastní síťový kabel, pak držte stroj na izolovaných plochách rukojetí.

Kontakt šroubu s elektrickým vedením pod napětím může přivést napětí i na kovové části stroje a vést k zásahu elektrickým proudem.

Dbejte na skrytě položené elektrické vedení, plynové a vodovodní potrubí. Před začátkem práce zkontrolujte pracovní oblast např. přístrojem na zjišťování kovů.

Zajistěte obrobek. Obrobek držený upínacím přípravkem je držen bezpečněji než ve Vaší ruce.

Držte elektronářadí dobře a pevně. Krátkodobě mohou nastat vysoké reakční momenty.

Neopracovávejte žádný materiál s obsahem hořčíku. Existuje nebezpečí požáru.

Neopracovávejte žádnou umělou hmotu zesílenou uhlíkovými vlákny a žádný materiál s obsahem azbestu. Tyto materiály jsou považovány za karcinogenní.

Je zakázáno šroubovat nebo nýtovat na elektronářadí štítky nebo značky. Poškozená izolace nenabízí žádnou ochranu proti úderu elektrickým proudem. Použijte nalepovací štítky.

Nepoužívejte žádné příslušenství, které nebylo speciálně vyvinuto nebo povoleno výrobcem elektronářadí. Bezpečný provoz není dán sám od sebe tím, že příslušenství lícuje na Vaše elektronářadí.

Pravidelně čistěte větrací otvory elektronářadí nekovovými nástroji. Ventilátor motoru vtahuje prach do tělesa. To může způsobit při nadměrném nahromadění kovového prachu elektrické ohrožení.

Před uvedením do provozu zkontrolujte vedení sítové přípojky a síťovou zástrčku na poškození.

Doporučení: elektronářadí provozujte vždy přes proudový chránič (RCD) s jmenovitým svodovým proudem 30 mA či méně.

Vibrace rukou či paží

V těchto pokynech uvedená úroveň vibrací byla změřena podle měřících metod normovaných v EN 62841 a může být použita pro vzájemné porovnání elektronářadí. Hodí se i pro předběžný odhad zatížení vibracemi.

Uvedená úroveň vibrací reprezentuje hlavní použití elektronářadí. Pokud ovšem bude elektronářadí nasazeno pro jiná použití, s odlišnými nasazovacími nástroji nebo s nedostatečnou údržbou, může se úroveň vibrací lišit. To může zatížení vibracemi po celou pracovní dobu zřetelně zvýšit. Pro přesný odhad zatížení vibracemi by měly být zohledněny i doby, v nichž je stroj vypnutý nebo sice běží, ale fakticky není nasazen. To může zatížení vibracemi po celou pracovní dobu zřetelně zredukovat. Stanovte dodatečná bezpečnostní opatření k ochraně obsluhy před účinkem vibrací jako např.: údržba elektronářadí a nasazovacích nástrojů, udržování teplých rukou, organizace pracovních procesů.

Pokyny k obsluze.

Přepínač směru otáčení ovládejte pouze za stavu klidu motoru.

zašroubování provádějte s namontovaným hloubkovým dorazem.

SCT5-40M (**)/SCT5-40UM (**): zásobník šroubů smí být provozován pouze v poloze „směr otáčení vpravo“.

Nastavení kroutícího momentu (SCT5-40UX (\*\*)/ SCT5-40UM (\*\*)) (viz strana 5)

Nastavení z výroby odpovídá rozsahu pro menší až středně velké šrouby.

Utahovací moment je závislý i na síle, kterou je elektronářadí tlačeno proti šroubu.

Údržba a servis.

Při extrémních podmínkách nasazení se může při opracovávní kovů uvnitř elektronářadí usazovat vodivý prach.

Ochranná izolace elektronářadí může být narušena. Často vyfukujte větracími otvory vnitřní prostor elektronářadí pomocí suchého tlakového vzduchu bez oleje a předřadťe proudový chránič (Fl).

Je-li poškozeno přívodní vedení elektronářadí, musí být nahrazeno speciálně připraveným přívodním vedením, které je k dostání v servisu firmy FEIN.

Výrobky, které přišly do styku s azbestem, nesmějí být předány do opravy. Azbestem kontaminované výrobky zlikvidujte podle v dané zemi platných předpisů pro likvidaci odpadů s obsahem azbestu.

Aktuální seznam náhradních dílů tohoto elektronářadí naleznete na internetu na www.fein.com.

Následující díly můžete, je-li třeba, vyměnit sami: pracovní nástroje, hloubkový doraz, poutko na ruku, zásobník

Záruka a ručení.

Záruka na výrobek platí podle zákonných ustanovení země uvedení do provozu. Nad to navíc poskytuje firma FEIN záruku podle prohlášení o záruce výrobce FEIN.

V obsahu dodávky Vašeho elektronářadí může být obsažen i jen jeden díl příslušenství popsaného nebo zobrazeného v tomto návodu k obsluze.

Prohlášení o shodě.

Firma FEIN prohlašuje ve výhradní zodpovědnosti, že tento výrobek odpovídá příslušným ustanovením uvedeným na poslední straně tohoto návodu k obsluze.

Ochrana životního prostředí, likvidace.

Obaly, vyřazené elektronářadí a příslušenství dodejte k opětovnému zhodnocení nepoškozujícímu životní prostředí.
