Merke	Fein
Modell	SCT 540 UX
Produkttype	Bærbar skrutrekker
Strømforsyning	Nett (strømledning)
Merkespenning	230 V ~
Frekvens	50/60 Hz
Verktøyholder	1/4" (6,35 mm) sekskant
Tomgangshastighet	Variabel (elektronisk justering)
Maks. tiltrekkingsmoment	Justerbart, område for små og mellomstore skruer
Maks. skruediameter	6 mm (estimat for tørr bygging)
Dobbel isolering	Ja (dobbelt isolasjonssymbol)
Anbefalt differensialbeskyttelse	Jordfeilbryter maks. 30 mA
Dybdeanslag	Ja, integrert
Rotasjonsretning	Reversibel (venstre/høyre)
Hovedfunksjoner	Skruing og utskruing, momentjustering, bruk i tørr bygging
Vedlikehold	Rengjør ventilasjonsåpningene med ikke-metallisk verktøy; blås med trykkluft
Reservedeler	Tilgjengelig på www.fein.com; arbeidsverktøy, dybdeanslag, reim, magasin kan skiftes av brukeren
Reparerbarhet	FEIN ettersalgsservice; strømledning kan kun skiftes av service
Vekt	Omtrent 1,5 kg (iht. EPTA-Prosedyre 01, estimat)
Mål (L x B x H)	Ikke spesifisert i manualen
Lydtrykknivå LpA	Ikke spesifisert
Lydeffektnivå LwA	Ikke spesifisert
Vibrasjonsemisjonsverdi (skruing)	I samsvar med EN 62841
Tiltenkt bruk	Stramming og løsning av skruer i tørr bygging, beskyttet mot vær

Ofte stilte spørsmål - SCT 540 UX Fein

Hvordan bytter jeg skruebitsen?

Koble fra verktøyet. Fjern den gamle bitsen ved å trekke den ut. Sett den nye 1/4" sekskantbitsen inn til den stopper. Kontroller at den sitter godt.

Hvordan justerer jeg tiltrekkingsmomentet?

Bruk justeringsringen nær chucken. Drei den for å øke eller redusere momentet. Standardinnstillingen passer for små og mellomstore skruer. Det faktiske momentet avhenger også av trykkraften.

Hvordan bruker jeg dybdeanslaget?

Dybdeanslaget er forhåndsmontert. For å justere, løsne hjulet, plasser anslaget i ønsket dybde, og stram til. Det sikrer jevn skrueinnsetting.

Kan dette verktøyet skru i metall?

Ja, men ledende støv kan hope seg opp. Bruk en 30 mA jordfeilbryter og blås regelmessig innsiden med tørr trykkluft. Unngå materialer som inneholder magnesium eller asbest.

Hvordan reverserer jeg rotasjonsretningen?

Bruk rotasjonsretningsbryteren over avtrekkeren. Skyv den til venstre for høyrerotasjon (skruing), til høyre for venstrerotasjon (utskruing). Aktiver kun når motoren står stille.

Hvilken type bits skal jeg bruke?

Bruk 1/4" (6,35 mm) sekskantbits. FEIN anbefaler originale eller godkjente tilbehør for å sikre sikkerheten.

Hvordan rengjør jeg skrutrekkeren?

Koble fra verktøyet. Rengjør ventilasjonsåpningene med et ikke-metallisk verktøy (børste). Blås tørr, oljefri trykkluft inn gjennom åpningene. Unngå løsemidler.

Kan jeg bytte strømledningen selv?

Nei, ledningen må skiftes med en spesiell forberedt ledning tilgjengelig fra FEIN service. Overlat reparasjonen til en fagperson.

Hva gjør jeg hvis skrutrekkeren ikke starter?

Kontroller først stikkontakten og ledningen. Hvis ledningen er skadet, få den byttet. Hvis problemet vedvarer, kontakt FEIN service. Ikke prøv å åpne verktøyet selv.

Hvor finner jeg reservedeler?

Den aktuelle reservedelslisten finner du på www.fein.com. Du kan selv bytte arbeidsverktøy, dybdeanslag, reim og magasin (avhengig av versjon).

BRUKSANVISNING SCT 540 UX Fein

Hånd-arm-vibrationer

Fabriksindstillingen svarer til området for små og middelstore skruer.

Vedligeholdelse og kundeservice.

Overensstemmelseserklæring.

Miljøbeskyttelse, bortskaffelse.

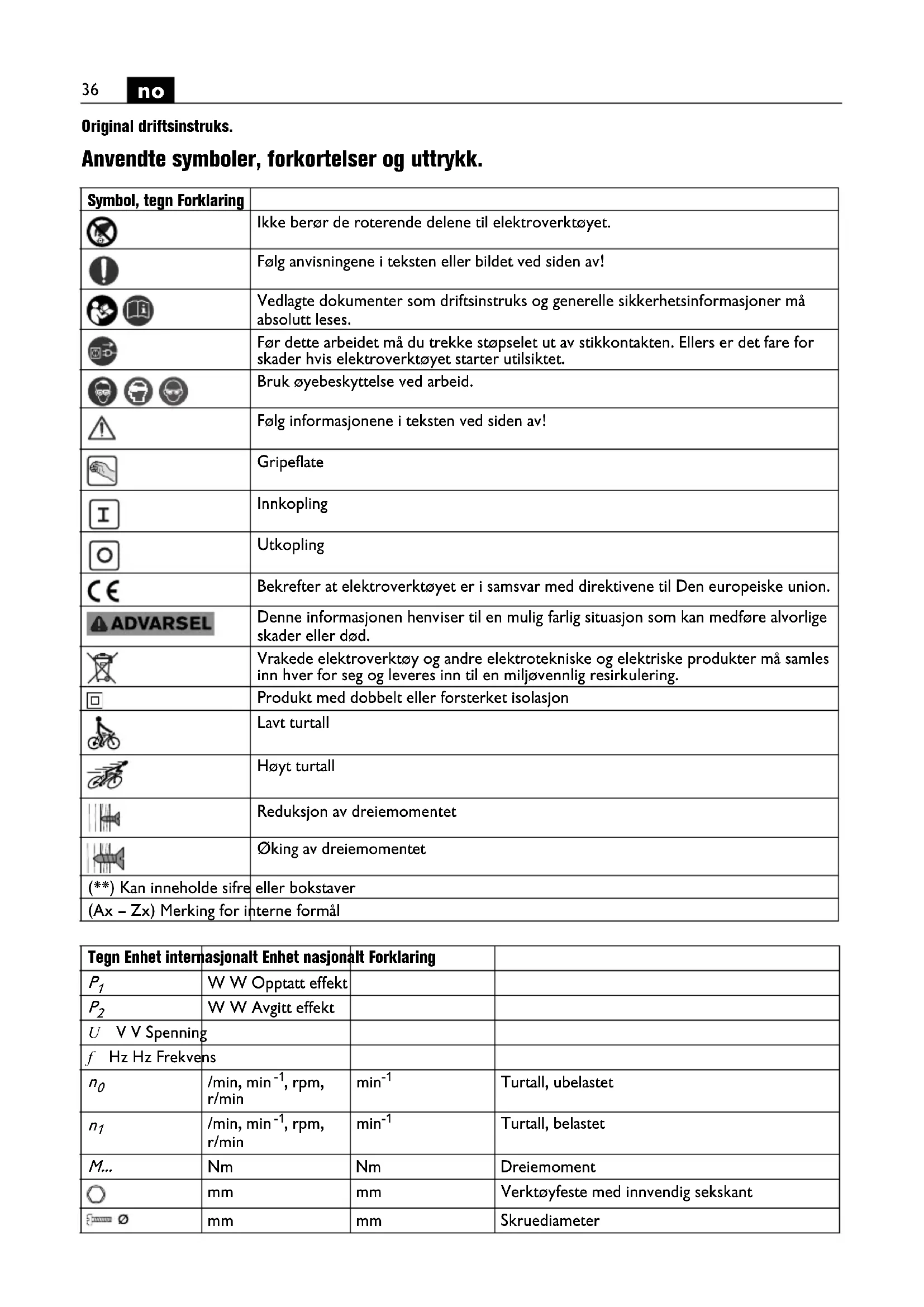

Anvendte symboler, forkortelser og uttrykk.

Symbol, tegn Forklaring
	Ikke berør de roterende delene til elektroverktøyet.
	Følg anvisningene i teksten eller bildet ved siden av!
	Vedlagte dokumenter som driftsinstruks og generelle sikkerhetsinformasjoner må absolutt leses.
	Før dette arbeidet må du trekke støpselet ut av stikkontakten. Ellers er det fare for skader hvis elektroverktøyet starter utilsiktet.
	Bruk øyebeskyttelse ved arbeid.
	Følg informasjonene i teksten ved siden av!
	Gripeflate
	Innkopling
	Utkopling
	Bekrefter at elektroverktøyet er i samsvar med direktivene til Den europeiske union.
	Denne informasjonen henviser til en mulig farlig situasjon som kan medføre alvorlige skader eller død.
	Vrakede elektroverktøy og andre elektrotekniske og elektriske produkter må samles inn hver for seg og leveres inn til en miljøvennlig resirkulering.
	Produkt med dobbelt eller forsterket isolasjon
	Lavt turtall
	Høyt turtall
	Reduksjon av dreiemomentet
	∅king av dreiemomentet
Kan inneholde sifre	eller bokstaver
- Zx) Merking for interne formål

Tegn Enhet internasjonalt Enhet nasjonalt Forklaring
P_1	W W Opptatt effekt
P_2	W W Avgitt effekt
U V V Spenning
f Hz Hz Frekvens
n_0	/min, min ^-1 , rpm,r/min	min ^-1	Turtall, ubelastet
n_1	/min, min ^-1 , rpm,r/min	min ^-1	Turtall, belastet
M...	Nm	Nm	Dreiemoment
○	mm	mm	Verktøyfeste med innvendig sekskant
∅	mmkg kg Vekt tilsvarende	mmEPTA-Procedure 01	Skruediameter
L_pA	dB dB Lydtrykknivå
L_wA	dB dB Lydeffektnivå
L_pCpeak	dB dB Maksimalt lydtrykknivå
K...			Usikkerhet
a	m/s ^2	m/s ^2	Svingningsemisjonsverdi iht. EN 62841 (vektorsum fra tre retninger)
a_h	m/s ^2	m/s ^2	Svingningsemisjonsverdi (skruer)
	m, s, kg, A, mm, V, W, Hz, N, °C, dB, min, m/s ^2	m, s, kg, A, mm, V, W, Hz, N, °C, dB, min, m/s ^2	Basis- og avledede enheter fra det internasjonale enhetssystemet SI.

For din egen sikkerhet.

ADVARSEL

Les gjennom alle advarslene og anvisningene. Unnlatelse av å

overholde advarslene og nedenstående anvisninger kan medføre elektriske støt, brann og/eller alvorlige skader. Ta godt vare på alle advarslene og informasjonene.

Ikke bruk dette elektroverktøyet før du har lest og forstått denne driftsinstruksen og de vedlagte

“Generelle sikkerhetsinformasjonene” (dokumentnummer 3 41 30 465 06 0). Oppbevar de angitte papirene til senere bruk og overrekk disse sammen med elektroverktøyet hvis det lånes bort eller selges videre.

Følg også de vanlige nasjonale arbeidsmiljøbestemmelsene.

Elektroverktøyets formål:

Håndholdt skrutrekker til inn- og utskruing av skruer, spesielt til bruk innen bygg og anlegg med selvborende skruer, innsatsverktøy og tilbehør som er godkjent av FEIN og til bruk i værbeskyttede omgivelser.

Dette elektroverktøyet er også beregnet til bruk på vekselstrømgeneratorer med tilstrekkelig ytelse, som oppfyller kravene i standard ISO 8528, modellklasse G2. Denne standarden oppfylles ikke hvis den såkalte klirrfaktoren overskrider 10 %. I tvilstilfeller må du informere deg om den generatoren du bruker.

Vær derved oppmerksom på driftsinstruksen og de nasjonale bestemmelsene for installasjon og drift av vekselstrømgeneratoren.

Spesielle sikkerhetsinformasjoner.

Hold elektroverktøyet på de isolerte gripeflatene, hvis du utfører arbeid der skruen kan treffe på skjulte strømledninger eller maskinens egne strømledning.

Kontakt mellom skruen og en spenningsførende ledning kan også sette elektroverktøyets metalldeler under spenning og føre til elektriske støt.

Pass på skjulte elektriske ledninger, gass- og vannrør. Kontroller arbeidsområdet f.eks. med et metallsøkeapparat før arbeidet påbegynnes.

Sikre arbeidsstykket. Et arbeidsstykke som holdes fast med spenninnretninger, holdes sikrere enn med händen.

Hold elektroverktøyet godt fast. Det kan oppstå høye reaksjonsmomenter i korte perioder.

Ikke bearbeid materialer som inneholder magnesium. Det er brannfare.

Ikke bearbeid CFK (karbonfiberforsterket plast) og ikke materialer som inneholder asbest. Disse gjelder som kreftfremkallende.

Det er forbudt å skru eller nagle skilt eller tegn på elektroverktøyet. En skadet isolasjon gir ingen beskyttelse mot elektriske støt. Bruk klebeskilt.

Bruk kun reservedeler eller tilbehør som er levert og godkjent av produsenten. En sikker bruk kan ikke garanteres selv om annet tilbehør som passer til elektroverktøyet blir benyttet.

Rengjør ventilasjonsåpningene til elektroverktøyet med ikke-metalliske verktøy med jevne mellomrom. Motor-viften trekker støv inn i motorhuset. Dette kan forårsake elektrisk fare når det samles for mye metallstøv.

Sjekk strømledningen og støpselet mht. skader før igangsetting.

Anbefaling: Elektroverktøyet må alltid brukes med en jordfeilbryter dimensjonert til jordfeilstrøm på 30 mA eller mindre.

Hånd-arm-vibrasjoner

Vibrasjonsnivået som er angitt i disse anvisningene er målt iht. en målemetode som er standardisert i EN 62841 og kan brukes til sammenligning av elektroverktøy med hverandre. Den egner seg også til en foreløpig vurdering av svingningsbelastningen.

Det angitte svingningsnivået representerer de vanlige anvendelsene til elektroverktøyet. Men hvis elektroverktøyet brukes til andre anvendelser, med avvikende innsatsverktøy eller utilstrekkelig vedlikehold, kan svingningsnivået avvike. Dette kan øke vibrasjonsbelastningen tydelig for hele arbeidstiden.

Til en nøyaktig vurdering av vibrasjonsbelastningen bør det også tas hensyn til tidene når maskinen var utkoblet eller går, men ikke virkelig brukes. Dette kan redusere vibrasjonsbelastningen tydelig for hele arbeidstiden.

Bestem ekstra sikkerhetstiltak for å beskytte brukeren mot svingningsvirkninger som for eksempel: Vedlikehold av elektroverktøy og innsatsverktøy, holde hendene varme, organisere arbeidsforløpene.

Bruksinformasjon.

Bruk høyre-/venstre-bryteren kun när motoren står stille.

SCT5-40X (**)/SCT5-40M (**)/SCT6-25 (**): Det skal skrues med montert dybdeanslag.

SCT5-40M (**)/SCT5-40UM (**): Skrumagasinet må kun brukes i stillingen «dreieretning mot høyre».

Innstilling av dreiemomentet (SCT5-40UX (\*\*)/ SCT5-40UM (\*\*)) (Se side 5)

Fabrikkinnstillingen tilsvarer området for mindre til middels store skruer.

Tiltrekkingsmomentet er også avhengig av kraften elektroverktøyet trykkes mot skruen med.

Vedlikehold og kundeservice.

Ved ekstreme bruksvilkår kan det ved bearbeidelse av metall sette seg ledende metallstøv støv inne i elektroverktøyet.

Beskyttelsesisolasjonen til elektroverktøyet kan innskrenkes. Blås ofte gjennom den innvendige delen av elverktøyet gjennom ventilasjonsspaltene med tørr og oljefri trykkluft og tilslutt en jordfeilbryter.

Hvis strømledningen til elektroverktøyet er skadet må den skiftes ut med original ledning som fås kjøpt hos FEIN-forhandlere.

Produkter som har vært i kontakt med asbest, må ikke sendes til reparasjon. Håndter produkter kontaminert med asbest i henhold til de gyldige nasjonale bestemmelsene for asbestholdig avfall.

Den aktuelle reservedelslisten for dette elektroverktøyet finner du på internettet under www.fein.com.

Følgende deler kan du skifte ut selv etter behov:

innsatsverktøy, dybdeanslag, håndløkke, magasin

Reklamasjonsrett og garanti.

Reklamasjonsretten for produktet gjelder jf. de lovmessige bestemmelsene i det landet produktet selges i. Ut over dette yter FEIN garanti i henhold til FEIN-produ-sentens garantierklæring.

Denne driftsinstruksen kan inneholde beskrivelser og/eller illustrasjoner av tilbehør som ikke inngår i din leveranse.

Samsvarserklæring.

Firmaet FEIN erklærer som eneansvarlig at dette produktet stemmer overens med de vanlige bestemmelsene som er oppført på siste side i denne driftsinstruksen.

Tekniske underlag hos:

C. & E. Fein GmbH,

D-73529 Schwäbisch Gmünd

Emballasjer, gammelt elektroverktøy og tilbehør må leveres inn til miljøvennlig resirkulering.

Bruksanvisning i original.
