Prekės ženklas	Fein
Modelis	SCT 540 UX
Produkto tipas	Nešiojamas atsuktuvas
Maitinimas	Tinklas (maitinimo laidas)
Vardinė įtampa	230 V ~
Dažnis	50/60 Hz
Įrankio laikiklis	Šešiakampis 1/4" (6,35 mm)
Tuščiosios eigos greitis	Kintamas (elektroninis reguliavimas)
Maksimalus priveržimo momentas	Reguliuojamas, diapazonas mažiems ir vidutiniams varžtams
Maksimalus varžto skersmuo	6 mm (sausos statybos įvertinimas)
Dviguba izoliacija	Taip (dvigubos izoliacijos simbolis)
Rekomenduojama diferencinė apsauga	Diferencialinis jungiklis 30 mA maks.
Gylio ribotuvas	Taip, integruota
Sukimosi kryptis	Atbulinė (kairė/dešinė)
Pagrindinės funkcijos	Pritvirtinimas ir atsukimas, sukimo momento reguliavimas, naudojimas sausoje statyboje
Priežiūra	Vėdinimo angas valyti nemetaliniu įrankiu; išpūsti suslėgtu oru
Atsarginės dalys	Galimos www.fein.com; darbo įrankiai, ribotuvas, dirželis, dėtuvė keičiami naudotojo
Remontuojamumas	FEIN techninės priežiūros tarnyba; maitinimo laidas keičiamas tik SAV
Svoris	Maždaug 1,5 kg (pagal EPTA-Procedure 01, įvertinimas)
Matmenys (I x P x A)	Nenurodyta instrukcijoje
Garso slėgio lygis LpA	Nenurodyta
Garso intensyvumo lygis LwA	Nenurodyta
Vibracijos emisijos vertė (sukimas)	Atitinka EN 62841
Numatytas naudojimas	Varžtų priveržimas ir atsukimas sausoje statyboje, apsaugotoje nuo oro sąlygų

Dažnai užduodami klausimai - SCT 540 UX Fein

Kaip pakeisti sukimo antgalį?

Atjunkite įrankį. Ištraukite naudotą antgalį traukdami. Įstatykite naują šešiakampį 1/4" antgalį iki atramos. Patikrinkite, ar jis gerai laikosi.

Kaip nustatyti priveržimo momentą?

Naudokite reguliavimo žiedą, esantį šalia griebtuvo. Sukite jį, kad padidintumėte arba sumažintumėte sukimo momentą. Numatytasis nustatymas tinka mažiems ir vidutiniams varžtams. Tikrasis sukimo momentas taip pat priklauso nuo spaudimo jėgos.

Kaip naudoti gylio ribotuvą?

Gylio ribotuvas yra iš anksto sumontuotas. Norėdami sureguliuoti, atlaisvinkite ratuką, nustatykite ribotuvą į norimą gylį, tada vėl priveržkite. Tai užtikrina vienodą varžtų įstatymą.

Ar šiuo įrankiu galima sukti metale?

Taip, tačiau gali kauptis laidžios dulkės. Naudokite diferencialinį jungiklį 30 mA ir reguliariai išpūskite vidų sausu suslėgtu oru. Venkite medžiagų, kuriose yra magnio arba asbesto.

Kaip pakeisti sukimosi kryptį?

Naudokite sukimosi krypties jungiklį, esantį virš gaiduko. Pastumkite jį į kairę, kad gautumėte dešinįjį sukimą (sukimas), į dešinę – kairįjį sukimą (atsukimas). Jungikliu naudokitės tik sustojus varikliui.

Kokį antgalį naudoti?

Naudokite šešiakampius 1/4" (6,35 mm) antgalius. FEIN rekomenduoja originalius arba leistinus priedus, kad būtų užtikrintas saugumas.

Kaip išvalyti atsuktuvą?

Atjunkite įrankį. Vėdinimo angas valykite nemetaliniu įrankiu (teptuku). Per angas išpūskite sausą ir be alyvos suslėgtą orą. Venkite tirpiklių.

Ar galiu pats pakeisti maitinimo laidą?

Ne, laidą turi pakeisti specialiai paruoštas laidas, prieinamas iš FEIN techninės priežiūros tarnybos. Patikėkite remontą profesionalui.

Ką daryti, jei atsuktuvas neužsiveda?

Pirmiausia patikrinkite kištuką ir laidą. Jei laidas pažeistas, pakeiskite. Jei problema išlieka, susisiekite su FEIN SAV. Nemėginkite patys atidaryti įrankio.

Kur rasti atsargines dalis?

Dabartinis atsarginių dalių sąrašas pateiktas www.fein.com. Galite patys pakeisti darbo įrankius, gylio ribotuvą, dirželį ir dėtuvę (pagal versiją).

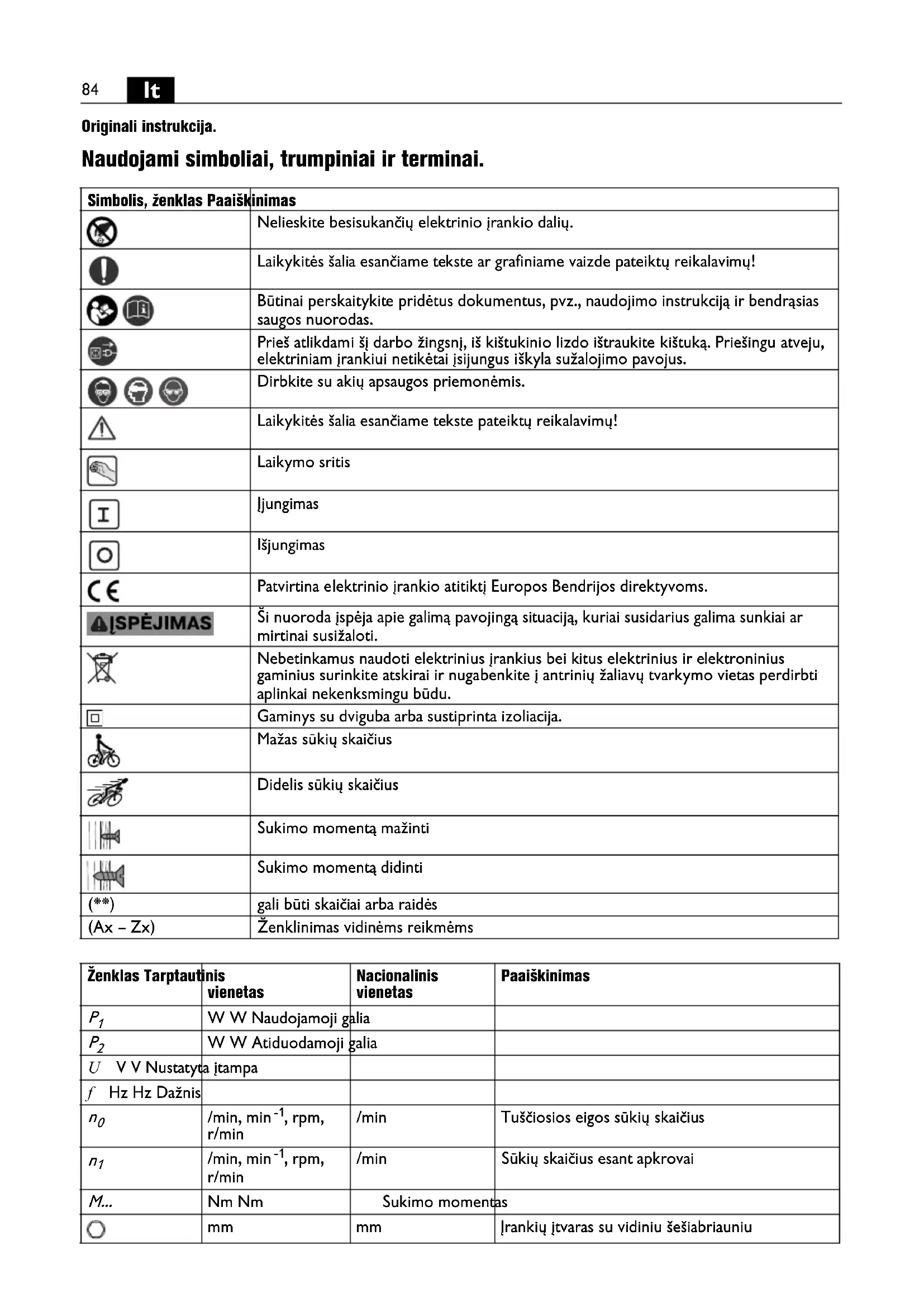

NAUDOJIMO INSTRUKCIJA SCT 540 UX Fein

Naudojami simboliai, trumpiniai ir terminai.

Simbolis, ženklas Paaiškinimas
	Nelieskite besisukančių elektrinio įrankio dalių.
	Laikykitės šalia esančiame tekste ar grafiniame vaizde pateiktų reikalavimų!
	Būtinai perskaitykite pridėtus dokumentus, pvz., naudojimo instrukciją ir bendrąsias saugos nuorodas.
	Prieš atlikdami šį darbo žingsnį, iš kištukinio lizdo ištraukite kištuką. Priešingu atveju, elektriniam įrankiui netikėtai įsjungus iškyla sužalojimo pavojus.
	Dirbkite su akių apsaugos priemonėmis.
	Laikykitės šalia esančiame tekste pateiktų reikalavimų!
	Laikymo sritis
	Įjungimas
	Išjungimas
	Patvirtina elektrinio įrankio atitiktį Europos Bendrijos direktyvoms.
	Ši nuoroda įspėja apie galimą pavojingą situacija, kuriai susidarius galima sunkiai ar mirtinai susižaloti.
	Nebetinkamus naudoti elektrinius įrankius bei kitus elektrinius ir elektroninius gaminius surinkite atskirai ir nugabenkite į antrinių žaliavų tvarkymo vietas perdirbti aplinkai nekenksmingu būdu.
	Gaminys su dviguba arba sustiprinta izoliacija.
	Mažas sūkių skaičius
	Didelis sūkių skaičius
	Sukimo momentą mažinti
	Sukimo momentą didinti
(**)	gali būti skaičiai arba raidės
– Zx)	Ženklinimas vidinėms reikmėms

Ženklas Tarptautinis vienetas	Nacionalinis vienetas	Paaiškinimas
P_1	W W Naudojamoji galia
P_2	W W Atiduodamoji galia
U V V Nustatyta įtampa
f Hz Hz Dažnis
n_0	/min, min ^-1 , rpm, r/min	/min Tuščiosios eigos sūkių skaičius
n_1	/min, min ^-1 , rpm, r/min	/min Sūkių skaičius esant apkrovai
M...	Nm Nm Sukimo momentas
○∅ mm mm Varžtu skersmuo	mm mm	Įrankių įtvaras su vidiniu šešiabriauniu
L_pA dB dB Garso slėgio lygis
L_wA dB dB Garso galios lygis
L_pCpeak dB dB Aukščiausias garso slėgio lygis
K...		Paklaida
a m/s2	m/s2	Vibracijos emisijos vertė pagal EN 62841 (triju krypčių atstojamasis vektorius)
a_h m/s2	m/s2	Vibracijos emisijos vertė (sukimas)
	m, s, kg, A, mm, V, W, Hz, N, °C, dB, min, m/s2	Tarptautinės matavimo vienetų sistemos SI baziniai ir išvestiniai vienetai.

Jūsų saugumui.

⚠️ ISPĖJIMAS

Perskaitykite visas saugos nuorodas ir reikalavimus.

Nesilaikant saugos nuorodu ir reikalavimų gali trenkti elektros smūgis, kilti gaisras, galima susižaloti ar sužaloti kitus asmenis.

Išsaugokite šią instrukciją, kad ir ateityje galėtumėte ja pasinaudoti.

Nepradėkite naudoti šio elektrinio įrankio, kol atidžiai neperskaitėte ir gerai nesupratote šios naudojimo instrukcijos bei pridėtų „Bendruju

saugos nuorodu“ (leidinio numeris 3 41 30 465 06 0). Išsaugokite išvardytus dokumentus, kad ir ateityje galėtumėte jais pasinaudoti, ir atiduokite juos kartu su elektriniu įrankiu, jei perduodate ar parduodate jį kitam savininkui.

Taip pat laikykitės specialiųjų nacionalinių darbo saugos reikalavimų.

Elektrinio įrankio paskirtis:

Rankomis valdomas suktuvas varžtams jsukti ir išsukti, specialiai skirtas naudoti su FEIN aprobuotais darbo įrankiais ir papildoma įranga sausosios statybos darbams su greitosios statybos varžtais nuo atmosferos poveikio apsaugotoje aplinkoje.

Ši elektrinį įrankį taip pat galima naudoti su pakankamos galios kintamosios srovės generatoriais, atitinkančiais ISO 8528 standartą, gaminio kokybės G2. Įrankis šio standarto neatitinka, jei vadinamasis netiesinių iškraipymų koeficientas viršijamas 10 %. Jei abejojate, išsiaiškinkite apie naudojamą generatorių.

Laikykitės kintamosios srovės generatoriaus naudojimo instrukcijos ir nacionalinių instaliavimo ir naudojimo taisyklių.

Specialiosios saugos nuorodos.

Jei atliekate darbus, kurių metu varžtas gali kliudyti paslėptus elektros laidus arba paties elektrinio įrankio maitinimo laidą, tai elektrinį įrankį laikykite už izoliuotų rankenu. Varžtui prisilietus prie laido, kuriuo teka elektros srovė, metalinėse elektrinio įrankio dalyse gali atsirasti įtampa ir trenkti elektros smūgis.

Atkreipkite dėmesį i paslėptus elektros laidus, dujų vamzdynus ir vandentiekio vamzdžius. Prieš pradėdami dirbti, darbo sritį patikrinkite, pvz., metalo ieškikliu.

Įtvirtinkite ruošinį. Saugiau dirbti, kai ruošinys įtvirtintas veržimo įrangoje nei laikomas rankoje.

Tvirtai laikykite elektrinį įrankį. Galimas trumpalaikis didelis reakcijos jėgų momentas.

Neapdorokite medžiagų, kurių sudėtyje yra magnio. Kyla gaisro pavojus.

Neapdorokite CFK (anglies pluoštu armuoto plastiko) ir medžiagų, kurių sudėtyje yra asbesto. Šios medžiagos laikomos vėžį sukeliančiomis.

Draudžiama prie elektrinio įrankio prisukti ar prikniedyti lenteles ar ženklus. Pažeista izoliacija neapsaugo nuo elektros smūgio. Naudokite klijuojamuosius ženklus.

Nenaudokite jokios papildomos įrangos, kurios specialiai nesukūrė arba neaprobavo elektrinio įrankio gamintojas. Tai, kad papildomą įrangą galima pritvirtinti prie įrankio, nereiškia, kad bus saugu naudoti.

Nemetaliniais įrankiais reguliariai valykite elektrinio įrankio ventiliacines angas. Variklio ventilatorius į korpusą traukia dulkes. Jei metalo dulkių prisirenka per daug, iškyla elektros smūgio pavojus.

Prieš pradėdami eksploatuoti, patikrinkite, ar nepažeistas maitinimo laidas ir tinklo kištukas.

Patarimas: elektrinį įrankį visada naudokite su nuotėkio srovės apsauginiu jungikliu (RCD), kurio išmatuota nuotėkio srovė 30 mA arba mažesnė.

Plaštakas ir rankas veikianti vibracija

Šioje instrukcijoje pateiktas vibracijos lygis buvo išmatuotas pagal EN 62841 normoje standartizuotą matavimo metodą, ir lyginant elektrinius įrankius ji galima naudoti. Jis skirtas vibracijos poveikiui laikinai įvertinti.

Nurodytas vibracijos lygis atspindi pagrindinius elektrinio frankio naudojimo atvejus. Tačiau jeigu elektrinis frankis naudojamas kitokiai paskirčiai, su kitokiais darbo frankiais arba jeigu jis nepakankamai techniškai prižiūrimas, vibracijos lygis gali kisti. Tokiu atveju vibracijos poveikis per visą darbo laikotarpį gali žymiai padidėti.

Norint tiksliai jvertinti vibracijos poveikj, reikia atsižvelgti ir laika, per kurj prietaisas buvo išjungtas arba, nors ir veikė, bet nebuvo naudojamas. Tai jvertinus, vibracijos poveikis per visą darbo laiką žymiai sumažes.

Dirbančiajam nuo vibracijos poveikio apsaugoti paskirkite papildomas apsaugos priemones, pvz.: elektrinių ir darbu jrankų techninę priežiūrą, rankų šildymą, darbu eigos organizavimą.

Valdymo nuorodos.

Sukimosi krypties perjungiklj junkite tik tola, kai variklis nesisuka.

SCT5-40X (^^)/SCT5-40M (^^)/SCT6-25 (^^): sukti reikia tik pritvirtinus gylio rihntuva.

SCT5-40M [**]/SCT5-40UM [**]: varztų apkaba leidžiama naudoti tik padėtyje „Sukimosi kryptis j dešinę”.

Sukimo momento nustatymas (SCT5-40UX [\*\*]/ SCT5-40UM [\*\*]) (žr. 5 psi.)

Garnykloje nuslalylas sukirno momentas skirtas mužiams ir vihutinio dvalžin varžams gukti

Užveržimo momentas taip pat priklauso nuo jegos,

Techninė priežiūra ir remonto dirbtuvės.

Esant ekstremalions eksploatavimo

salygoms, apdorojant metalus elektrinio jrankio viduje gali susikaupti laidžiq dulkiq

Gali būti pažeidžiana elektrinio jrankio apsauginė izoliacija. Elektrinio jrankio vidų per ventiliacīres anças dažnai prapūskite sausu suslėgu oru, kuriame nėra alyvos, ir prijunkite nuotėkio smovės apsauginį išjungiklj (F1).

Jei pazeistas elektrinin jrankio jungiamasis laitlas, jj reikia pakeisti specialiu jungiamunju laitlu, kurj galima jsigyti FEIN remonto dirbtuvėse.

Gaminius kurie lietėsi su asbestu, draudžiama perduoti remontui. Asbestu užterštus gaminius šalinkite pagal jūsų šalyje asbesto turinčių atliekų tvarkymą reglamenturijančius tesės aktus.

Šio elektrinio jrankio atsarginiu daliu naujausia sąraśą rasile internete www.fein.com.

Šlas dalls, jel reikla, galite pakelsti patys: darbo jrankius, gylio ribotuvą, kilpą jrankiui nešti, apkabą.

Įstatyminė garantija ir savanoriška gamintojo garantija.

Gaminiui jstatyminė garantija suteikiama pagal šalyje, kurinje huvo pateiktas rinkai, galiojančius jstatyminius aktus. Be to, FEIN suteikia garantiją pagal FEIN gamintoju garantinį raštą.

Jusų elektrinio įrankio tiekiamame komplekte gali būti tik dalis šioje naudojimo instrukcijoje aprašytos ar pavaizluotos papildomos jrangos.

Atitikties deklaracija.

Firma FEIN savu atsakomybës ribose patvirtina, kad šis

produktas autinka sios instrukcijos paskutimame puslajvie nupulytus specjalinosius reikalavimus.

Aplinkosauga, šalinimas.

Pakuotės, nebetinkami naudoti elektriniai įrankiai ir papildoma įranga turi būti perdirbami aplinkai nekenksmingu būdu.
