| Produkto tipas | Belaidis atsuktuvas |
| Prekės ženklas | Fein |
| Modelis | ASCS 6.3 Select |
| Pagrindinis naudojimas | Varžtų priveržimas ir atsukimas, ypač savisriegių ir sriegių pjovimo varžtų |
| Maitinimas | Akumuliatorius (Li-jonų) |
| Akumuliatoriaus įkrovimo temperatūros diapazonas | 5 °C – 45 °C |
| Įkrovos būsenos rodymas | LED (1-4 žalios = % įkrovos, raudona pastovi = mažai, raudona mirksi = už diapazono) |
| Elektroninis sukimo momento stabdymas | Taip, reguliuojamas, su garsiniu signalu įjungiamu/išjungiamu |
| Sukimosi kryptis | Atbulinė su vidurine fiksavimo padėtimi |
| Gylio ribotuvas | Taip, optimaliam varžtų įsukimui |
| Apsauga nuo perkaitimo | Veikimas mažos galios impulsais |
| Akumuliatoriaus suderinamumas | Tik originalūs FEIN akumuliatoriai |
| Triukšmo lygis | Išmatuotos vertės (žr. instrukciją) |
| Vibracijos | Išmatuotos pagal EN 62841 |
| Priežiūra | Per ventiliacijos angas pūsti sausą suslėgtą orą |
| Naudotojo keičiamos dalys | Darbo įrankiai, gylio ribotuvas, akumuliatorius, kabliukas |
| Saugumas | Perskaitykite įspėjimus, dėvėkite akių apsaugą, prieš darbus išimkite akumuliatorių |
| Aplinkosauga | Recikluoti pagal nurodymus, nemesti akumuliatoriaus į ugnį |
| Garantija | Atitinka teisės aktus + FEIN gamintojo deklaracija |
| Atitiktis | CE ir UKCA ženklai pagal rinką |
| Pridedami priedai | Gylio ribotuvas, kabliukas |
| Įrankio tipas | Nešiojamas |
| Naudojimas lauke | Nuo oro sąlygų apsaugota vieta |
Dažnai užduodami klausimai - ASCS 6.3 Select Fein
Naudotojų klausimai apie ASCS 6.3 Select Fein
0 klausimas apie šį prietaisą. Atsakykite į tas, kurias žinote, arba užduokite savo.
Užduokite naują klausimą apie šį prietaisą
Atsisiųskite instrukciją savo Suktuvas PDF formatu nemokamai! Raskite savo instrukciją ASCS 6.3 Select - Fein ir vėl perimkite savo elektroninį įrenginį. Šiame puslapyje skelbiami visi dokumentai, reikalingi jūsų įrenginio naudojimui. ASCS 6.3 Select prekės ženklo Fein.
NAUDOJIMO INSTRUKCIJA ASCS 6.3 Select Fein
Originalios instrukcijos vertimas.

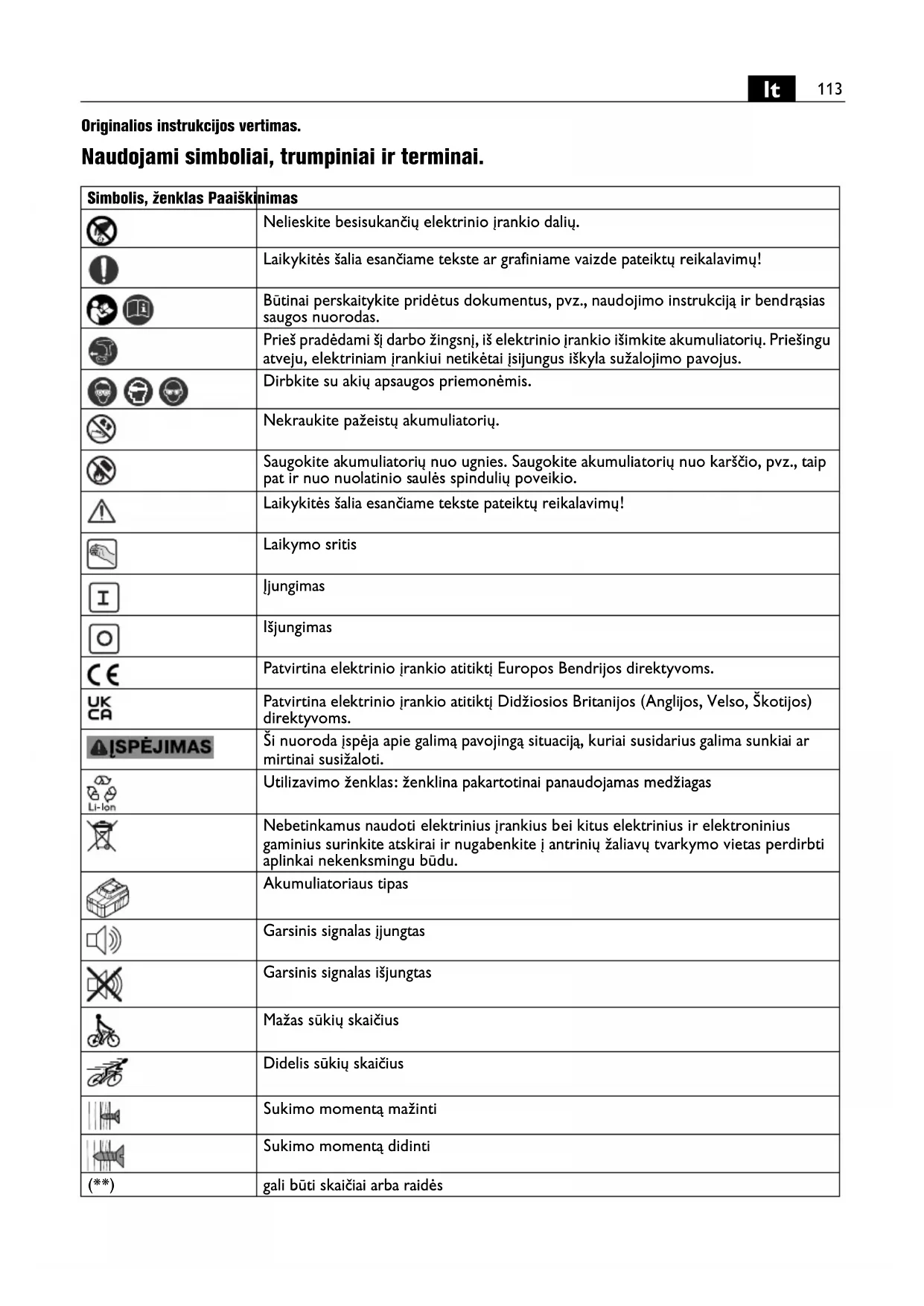

Naudojami simboliai, trumpiniai ir terminai.
| Simbolis, ženklas Paaiškinimas | |
 | Nelieskite besisukančių elektrinio įrankio dalių. |
 | Laikykitės šalia esančiame tekste ar grafiniame vaizde pateiktų reikalavimų! |
 | Būtinai perskaitykite pridėtus dokumentus, pvz., naudojimo instrukciją ir bendrąsias saugos nuorodas. |
 | Prieš pradėdami šį darbo žingsnį, iš elektrinio įrankio išimkite akumuliatorių. Priešingu atveju, elektriniam įrankiui netikėtai įsijungus iškyla sužalojimo pavojus. |
 | Dirbkite su akių apsaugos priemonėmis. |
| [8SGY] | Nekraukite pažeistų akumuliatorių. |
 | Saugokite akumuliatorių nuo ugnies. Saugokite akumuliatorių nuo karščio, pvz., taip pat ir nuo nuolatinio saulės spindulių poveikio. |
 | Laikykitės šalia esančiame tekste pateiktų reikalavimų! |
 | Laikymo sritis |
| [22HX] | Jjungimas |
 | Išjungimas |
 | Patvirtina elektrinio įrankio atitiktį Europos Bendrijos direktyvoms. |
 | Patvirtina elektrinio įrankio atitiktį Didžiosios Britanijos (Anglijos, Velso, Škotijos) direktyvoms. |
 | Ši nuoroda įspėja apie galimą pavojingą situaciją, kuriai susidarius galima sunkiai ar mirtinai susižaloti. |
 | Utilizavimo ženklas: ženklina pakartotinai panaudojamas medžiagas |
 | Nebetinkamus naudoti elektrinius įrankius bei kitus elektrinius ir elektroninius gaminius surinkite atskirai ir nugabenkite į antrinių žaliavų tvarkymo vietas perdirbti aplinkai nekenksmingu būdu. |
| [YSZ5] | Akumuliatoriaus tipas |
 | Garsinis signalas ijungtas |
 | Garsinis signalas išjungtas |
 | Mažas sūkių skaičius |
 | Didelis sūkių skaičius |
 | Sukimo momentą mažinti |
 | Sukimo momentą didinti |
| (**) | galī būti skaičiai arba raidės |
| Ženklas Tarptautinis vienetas Nacionalinis vienetas Paaiškinimas | |||
| U | V--- | V--- | Elektros nuolatinė įtampa |
| n_0 | /min, min ^-1 , rpm, r/min | /min | Tuščiosios eigos sūkių skaičius |
| n_1 | /min, min ^-1 , rpm, r/min | /min | Sūkių skaičius esant apkrovai |
| M... | Nm Nm Sukimo momentas (standžioji/tamprioji | jungtis) | |
| [6ZZA] | inch | coliai | Įrankių įtvaras su vidiniu šešiabriauniu |
| [7480] | mm mm Varžtu skersmuo | ||
| kg | kg | Masė pagal „EPTA-Procedure 01“ | |
| L_pA | dB | dB Garso slėgio lygis | |
| [2KC4] | dB | dB Garso galios lygis | |
| L_pCpeak | dB | dB | Aukščiausias garso slėgio lygis |
| [7EWC]. | Paklaida | ||
| a | m/s ^2 | m/s ^2 | Vibracijos emisijos vertė pagal EN 62841(trijų krypčių atstojamasis vektorius) |
| a_h | m/s ^2 | m/s ^2 | Vibracijos emisijos vertė (sukimas) |
| m, s, kg, A, mm, V,W, Hz, N, °C, dB,min, m/s ^2 | m, s, kg, A, mm, V,W, Hz, N, °C, dB,min, m/s ^2 | Tarptautinės matavimo vienetų sistemosSIbaziniai ir išvestiniai vienetai. | |
Jūsų saugumui.
⚠️ ISPĖJIMAS
Perskaitykite visas saugos nuorodas ir reikalavimus.
Nesilaikant saugos nuorodu ir reikalavimų gali trenkti elektros smūgis, kilti gaisras, galima susižaloti ar sužaloti kitus asmenis.
Išsaugokite šią instrukciją, kad ir ateityje galėtumėte ja pasinaudoti.
Nepradėkite naudoti šio elektrinio įrankio, kol atidžiai neperskaitėte ir gerai nesupratote šios naudojimo instrukcijos bei pridėtų „Bendruju
saugos nuorodu“ (leidinio numeris 3 41 30 465 06 0). Išsaugokite išvardytus dokumentus, kad ir ateityje galėtumėte jais pasinaudoti, ir atiduokite juos kartu su elektriniu įrankiu, jei perduodate ar parduodate jį kitam savininkui.
Taip pat laikykitės specialiųjų nacionalinių darbo saugos reikalavimų.
Elektrinio įrankio paskirtis:
Rankomis valdomas suktuvas varžtams jsukti ir išsukti, specialiai skirtas naudoti su savigržiais ir savisriegiais varžtais su FEIN aprobuotais darbo įrankiais ir papildoma įranga nuo atmosferos poveikio apsaugotoje aplinkoje.
Specialiosios saugos nuorodos.
Jei atliekate darbus, kurių metu varžtas gali kliudyti paslėptus elektros laidus, tai elektrinį įrankį laikykite už izoliuotų rankenų. Prisilietus prie laido, kuriuo teka elektros srovė, metalinėse prietaiso dalyse gali atsirasti įtampa ir trenkti elektros smūgis.
Atkreipkite dėmesį i paslėptus elektros laidus, dujų vamzdynus ir vandentiekio vamzdžius. Prieš pradėdami dirbti, darbo sritį patikrinkite, pvz., metalo ieškikliu.
Įtvirtinkite ruošinį. Saugiau dirbti, kai ruošinys įtvirtintas veržimo įrangoje nei laikomas rankoje.
Tvirtai laikykite elektrini įrankį. Galimas trumpalaikis didelis reakcijos jėgų momentas.
Neapdorokite medžiagų, kurių sudėtyje yra magnio. Kyla gaisro pavojus.
Neapdorokite CFK (anglies pluoštu armuoto plastiko) ir medžiagų, kurių sudėtyje yra asbesto. Šios medžiagos laikomos vėžį sukeliančiomis.
Draudžiama prie elektrinio įrankio prisukti ar prikniedyti lenteles ar ženklus. Pažeista izoliacija neapsaugo nuo elektros smūgio. Naudokite klijuojamuosius ženklus.
Nenaudokite jokios papildomos įrangos, kurios specialiai nesukūrė arba neaprobavo elektrinio įrankio gamintojas. Tai, kad papildomą įrangą galima pritvirtinti prie įrankio, nereiškia, kad bus saugu naudoti.
Akumuliatoriaus (akumuliatorių bloko) naudojimas.
Kad dirbdami su akumuliatoriais išvengtumėte nudegimo, gaisro, sprogimo, odos sužalojimo ir kitokių pavojų, laikykitės šių nuorodų:
Akumuliatorius išardyti, atidaryti ar pjaustyti draudžiama. Saugokite akumuliatorius nuo mechaninių smūgių. Pažeidus akumuliatorių ar netinkamai jį naudojant, gali susidaryti kenksmingi garai ir ištekėti skystis. Garai gali sudirginti kvėpavimo takus. Ištekėjęs akumuliatoriaus skystis gali sudirginti arba nudeginti odą.
Jei iš pažeisto akumuliatoriaus ištekėjęs skystis apliejo šalia esančius daiktus, užterštas dalis patikrinkite, nuvalykite arba, jei reikia, pakeiskite.
Saugokite akumuliatorių nuo karščio ir ugnies. Nelaikykite akumuliatoriaus tiesioginiuose saulės spinduliuose.
Akumuliatorių iš originalios pakuotės išimkite tik tada, kai jį reikia naudoti.
Prieš pradėdami elektrinio įrankio priežiūros ar remonto darbus, išimkite iš jo akumuliatorių. Netikėtai įsijungus elektriniam įrankiui, iškyla sužalojimo pavojus.
Akumuliatorių išimkite tik tada, kai elektrinis įrankis išjungtas.
Akumuliatorius saugokite nuo vaikų.
Akumuliatorių laikykite švarų ir apsaugotą nuo drėgmės bei vandens. Užterštas akumuliatoriaus ir elektrinio įrankio jungtis nuvalykite sausu, švariu skudurėliu.
Naudokite tik nepažeistus originalius FEIN akumuliatorius, skirtus jūsų elektriniam įrankiui.
Dirbant su netinkamais, pažeistais, remontuotais, perdarytais, falsifikuotais ar kitų gamintojų akumuliatoriais arba tokius akumuliatorius kraunant, iškyla gaisro ir (arba) sprogimo pavojus.
Laikykitės akumuliatoriaus kroviklio naudojimo instrukcijoje pateiktų saugos nuorodu.
Plaštakas ir rankas veikianti vibracija
Šioje instrukcijoje pateiktas vibracijos lygis buvo išmatuotas pagal EN 62841 normoje standartizuotą matavimo metoda, ir lyginant elektrinius įrankius ji galima naudoti. Jis skirtas vibracijos poveikiui laikinai įvertinti.
Nurodytas vibracijos lygis atspindi pagrindinius elektrinio įrankio naudojimo atvejus. Tačiau jeigu elektrinis įrankis naudojamas kitokiai paskirčiai, su kitokiais darbo įrankiais arba jeigu jis nepakankamai techniškai prižiūrimas, vibracijos lygis gali kisti. Tokiu atveju vibracijos poveikis per visą darbo laikotarpi gali žymiai padidėti.
Norint tiksliai įvertinti vibracijos poveikį, reikia atsižvelgti ir į laiką, per kurį prietaisas buvo išjungtas arba, nors ir veikė, bet nebuvo naudojamas. Tai įvertinus, vibracijos poveikis per visą darbo laiką žymiai sumažės.
Dirbančiajam nuo vibracijos poveikio apsaugoti paskirkite papildomas apsaugos priemones, pvz.: elektrinių ir darbo įrankių techninę priežiūrą, rankų šildymą, darbo eigos organizavimą.
Valdymo nuorodos.
Sukimosi krypties perjungiklj junkite tik tada, kai variklis nesisuka.
Sukimosi krypties perjungiklj nustatykite j vidurinę padėtį, kad, pvz., transportuodami, išvengtumėte netikėto ijungimo.
Perkaitęs elektrinis įrankis veikia trumpais, silpnais impulsais. Palaukite, kol tuščiaja eiga veikiantis elektrinis įrankis atvės.
Siekdami užtikrinti gerus darbo rezultatus, visada sukite su gylio ribotuvu.
Elektroninis sukimo momento išjungimas (žr. psl. 6 – 7).
Dirbdami be gylio ribotuvo galite naudoti elektroninį sukimo momento išjungimo įtaisą.
Sukimo momentą nustatykite tik tada, kai variklis neveikia.
Pasiekus nustatytą sukimo momentą, variklis išsijungia ir pasigirsta garsinis signalas. Po išjungimo atleiskite ijungimo-išjungimo jungiklj ir, norėdami sukti toliau, paspauskite jį iš naujo.
Garsini signalą galite ijungti arba išjungti.
Dirbant nustačius sukimo momento pakopą „ elektroninis išjungimas neatliekamas.
Norėdami išlaikyti gerus darbo rezultatus, elektrinį įrankį pakankamai stipriai spauskite į varžtą.
Kaip elgtis su akumuliatoriumi.
Akumuliatorių laikykite, naudokite ir kraukite tik su FEIN krovikliais eksploatavimo temperatūros ribose 5 °C – 45 °C (41°F – 113 °F). Akumuliatoriaus temperatūra įkrovimo operacijos pradžioje turi būti eksploatavimo temperatūros ribose.
| Šviesadiodis indikatorius | Reikšmė Operacija | |
| 1 – 4 žali šviesadiodžiai indikatoriai | Procentinė įkrova | Eksploatavimas |
| Raudona nuolatinė šviesa | Akumuliatorius beveik išsikrovęs | Akumuliatorių įkraukite |
| Raudona mirksinti šviesa | Akumuliatorius nėra paruoštas naudoti | Palaukite, kol akumuliatoriaus temperatūra pasieks eksploatavimo temperatūros ribas, ir akumuliatorių įkraukite |
Tikroji akumuliatoriaus ikrovos būklė procentais rodoma tik esant sustabdytam elektrinio įrankio varikliui.
Nustačius, kad netrukus akumuliatorius visiškai išsikraus, elektroninis įtaisas automatiškai išjungia variklj.
Techninė priežiūra ir remonto dirbtuvės.
Esant ekstremalioms eksploatavimo sąlygoms, apdorojant metalus elektrinio įrankio viduje gali susikaupti laidžių dulkių.
Elektrinio įrankio vidų per ventiliacines angas dažnai prapūskite sausu suslėgtu oru, kuriame nėra alyvos.
Gaminius kurie lietėsi su asbestu, draudžiama perduoti remontui. Asbestu užterštus gaminius šalinkite pagal jūsų šalyje asbesto turinčių atliekų tvarkymą reglamentuojančius tesės aktus.
Šio elektrinio įrankio atsarginių dalių naujausią sąrašą rasite internete www.fein.com.
Šias dalis, jei reikia, galite pakeisti patys: darbo įrankius, gylio ribotuvą, akumuliatorių, tvirtinimo kablj.
Įstatyminė garantija ir savanoriška gamintojo garantija.
Gaminiui įstatyminė garantija suteikiama pagal šalyje, kurioje buvo pateiktas rinkai, galiojančius įstatyminius aktus. Be to, FEIN suteikia garantiją pagal FEIN gamintojo garantinį raštą.
Jūsų elektrinio įrankio tiekiamame komplekte gali būti tik dalis šioje naudojimo instrukcijoje aprašytos ar pavaizduotos papildomos įrangos.
Atitikties deklaracija.
CE deklaracija galioja tik Europos Sajungos ir ELPA (Europos laisvosios prekybos asociacijos) šalyse ir tik ES arba ELPA rinkai skirtiems gaminiams. Pateikus gamini j ES rinka, UKCA ženklas netenka galios.
UKCA deklaracija galioja tik Jungtinės Karalystės (Anglijos, Velso ir Škotijos) rinkai ir tik Jungtinės Karalystės rinkai skirtiems produktams. Pateikus gaminį i JK rinką, CE ženklas netenka galios.
Firma FEIN savo atsakomybės ribose patvirtina, kad šis produktas atitinka šios instrukcijos paskutiniame puslapyje nurodytus specialiuosius reikalavimus.
Techninė byla laikoma:
C. & E. Fein GmbH,
D-73529 Schwäbisch Gmünd
Aplinkosauga, šalinimas.
Pakuotės, nebetinkami naudoti elektriniai įrankiai ir papildoma įranga turi būti perdirbami aplinkai nekenksmingu būdu.
Utilizuoti atiduokite tik išsikrovusius akumuliatorius. Jei akumuliatoriai nėra visiškai išsikrove, kad apsaugotumėte nuo trumpojo jungimo, kištukines jungtis izoliuokite lipniaja juosta.
