| Typ produktu | Wkrętarka akumulatorowa |
| Marka | Fein |
| Model | ASCS 6.3 Select |
| Główne zastosowanie | Dokręcanie i odkręcanie śrub, zwłaszcza wkrętów samowiercących i samogwintujących |
| Zasilanie | Akumulator (Li-ion) |
| Zakres temperatury ładowania akumulatora | 5 °C – 45 °C |
| Wskaźnik stanu naładowania | LED (1 do 4 zielone = % naładowania, czerwone stałe = niski, czerwone migające = poza zakresem) |
| Elektroniczny ogranicznik momentu obrotowego | Tak, regulowany, z sygnałem dźwiękowym włączanym/wyłączanym |
| Kierunek obrotów | Odwracalny z środkową pozycją blokady |
| Ogranicznik głębokości | Tak, dla optymalnego wkręcania |
| Ochrona przed przegrzaniem | Działanie z impulsami o niskiej mocy |
| Kompatybilność akumulatora | Tylko oryginalne akumulatory FEIN |
| Poziom hałasu | Zmierzone wartości (patrz instrukcja) |
| Drgania | Zmierzone zgodnie z EN 62841 |
| Konserwacja | Przedmuchować suche sprężone powietrze przez szczeliny wentylacyjne |
| Części wymienialne przez użytkownika | Narzędzia robocze, ogranicznik głębokości, akumulator, hak |
| Bezpieczeństwo | Przeczytać ostrzeżenia, nosić okulary ochronne, wyjąć akumulator przed pracą |
| Ochrona środowiska | Recykling zgodnie z wytycznymi, nie wyrzucać akumulatora do ognia |
| Gwarancja | Zgodna z przepisami prawnymi + deklaracja producenta FEIN |
| Zgodność | Oznaczenie CE i UKCA zgodnie z rynkiem |
| Akcesoria w zestawie | Ogranicznik głębokości, hak |
| Typ narzędzia | Ręczne |
| Zastosowanie na zewnątrz | Chronić przed warunkami atmosferycznymi |
Często zadawane pytania - ASCS 6.3 Select Fein
Pytania użytkowników dotyczące ASCS 6.3 Select Fein
0 pytanie dotyczące tego urządzenia. Odpowiedz na te, które znasz, lub zadaj własne.
Zadaj nowe pytanie dotyczące tego urządzenia
Pobierz instrukcję dla swojego Wkrętarka w formacie PDF za darmo! Znajdź swoją instrukcję ASCS 6.3 Select - Fein i weź swoje urządzenie elektroniczne z powrotem w ręce. Na tej stronie opublikowane są wszystkie dokumenty niezbędne do korzystania z urządzenia. ASCS 6.3 Select marki Fein.

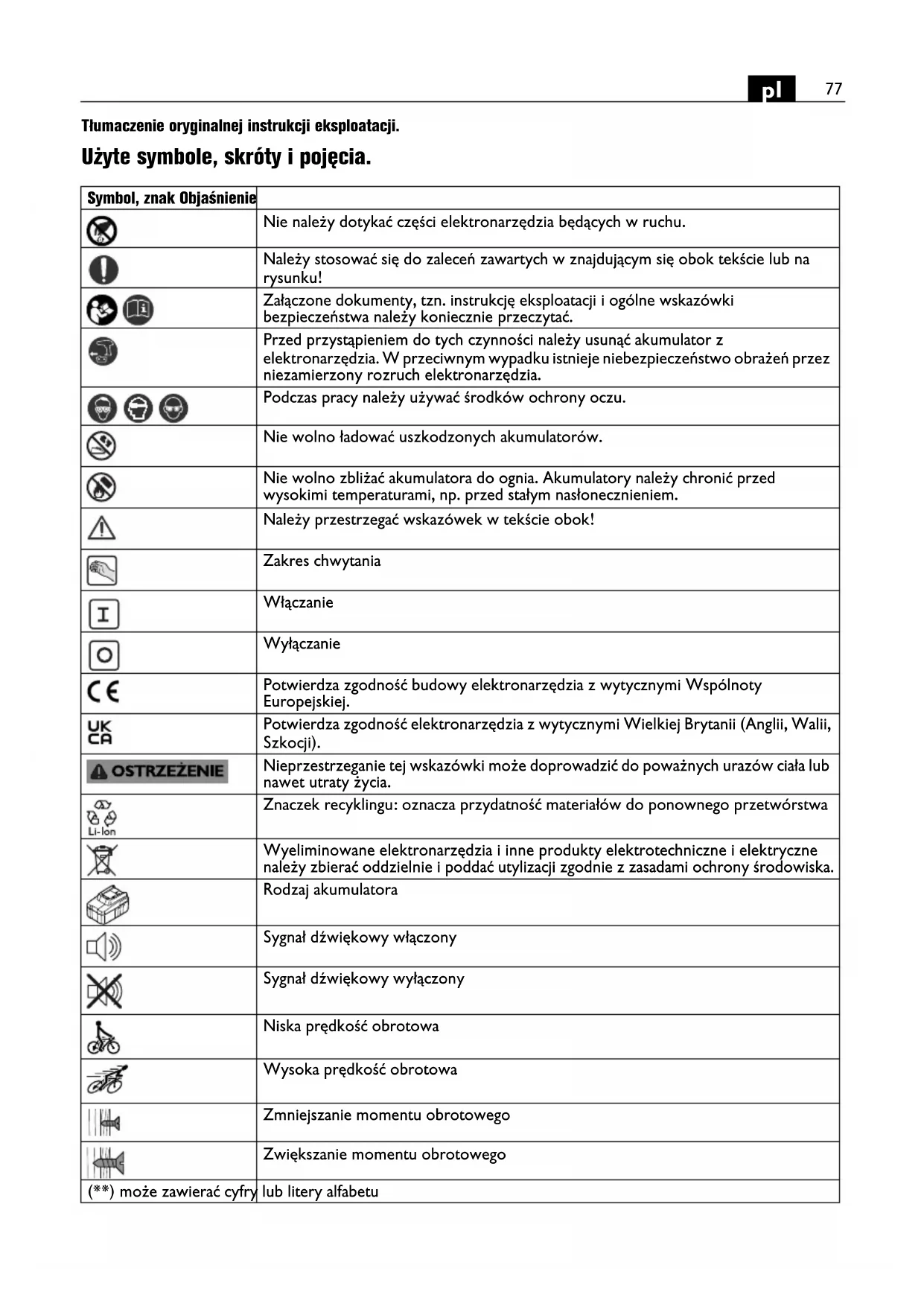

INSTRUKCJA OBSŁUGI ASCS 6.3 Select Fein
Tłumaczenie oryginalnej instrukcji eksploatacji.
Użyte symbole, skróty i pojęcia.
| Symbol, znak Objąśnienie | |||
 | Nie należy dotykać części elektronarzędzia będących w ruchu. | ||
 | Należy stosować się do zaleceń zawartych w znajdującym się obok tekście lub na rysunku! | ||
 | Załączone dokumenty, tzn. instrukcję eksploatacji i ogólne wskazówki bezpieczeństwa należy koniecznie przeczytać. | ||
 | Przed przystąpieniem do tych czynności należy usunąć akumulator z elektronarzędzia. W przeciwnym wypadku istnieje niebezpieczeństwo obrażeń przez niezamierzony rozruch elektronarzędzia. | ||
 | Podczas pracy należy używać środków ochrony oczu. | ||
 | Nie wolno ładować uszkodzonych akumulatorów. | ||
 | Nie wolno zbliżać akumulatora do ognia. Akumulatory należy chronić przed wysokimi temperaturami, np. przed stałym nasłonecznieniem. | ||
 | Należy przestrzegać wskazówek w tekście obok! | ||
 | Zakres chwytania | ||
 | Włączanie | ||
 | Wyłączanie | ||
 | Potwierdza zgodność budowy elektronarzędzia z wytycznymi Wspólnoty Europejskiej. | ||
 | Potwierdza zgodność elektronarzędzia z wytycznymi Wielkiej Brytanii (Anglii, Walii, Szkocji). | ||
 | Nieprzestrzeganie tej wskazówki może doprowadzić do poważnych urazów ciała lub nawet utraty życia. | ||
 | Znaczek recyklingu: oznacza przydatność materiałów do ponownego przetwórstwa | ||
 | Wyeliminowane elektronarzędzia i inne produkty elektrotechniczne i elektryczne należy zbierać oddzielnie i poddać utylizacji zgodnie z zasadami ochrony środowiska. | ||
 | Rodzaj akumulatora | ||
 | Sygnał dźwiękowy włączony | ||
 | Sygnał dźwiękowy wyłączony | ||
 | Niska prędkość obrotowa | ||
 | Wysoka prędkość obrotowa | ||
 | Zmniejszanie momentu obrotowego | ||
 | Zwiększanie momentu obrotowego | ||
| (**) może zawierać cyfry | lub litery alfabetu | ||
| Znak Jednostka międzynarodowa Jednostka lokalna Objąśnienie | |||
| UV V Elektryczne napięcie stałe | --- | ||
| n_0 | /min, min ^-1 , rpm, r/min /min | Prędkość obrotowa bez obciążenia | |
| n_1 | /min, min ^-1 , rpm, r/min /min | Prędkość obrotowa pod obciążeniem | |
| M... | Nm Nm Moment obrotowy (wkręcanie | twarde/miękkie) | |
| ○ | inch inch (cal) Uchwyt narzędziowy z gniazdem | sześciokątnym | |
| ∅ | mm mm Średnica śrub i wkrętów | ||
| [AAW2] | kg kg Ciężar zgodny z EPTA-Procedure 01 (= z metodą Europejskiej Parlamentarnej Weryfikacji Technologii) | ||
| L_pA | dB | dB | Poziom hałasu |
| L_wA | dB | dB | Poziom mocy akustycznej |
| L_pCpeak | dB | dB | Szczytowy poziom emisji ciśnienia akustycznego |
| K... | Niepewność | ||
| a | m/s ^2 | m/s ^2 | Wartości łączne drgań (suma wektorowa z trzech kierunków) oznaczone zgodnie z EN 62841 |
| a_h | m/s ^2 | m/s ^2 | Wartości łączne drgań (wkręcanie) |
| m, s, kg, A, mm, V, W, Hz, N, °C, dB, min, m/s ^2 | m, s, kg, A, mm, V, W, Hz, N, °C, dB, min, m/s ^2 | Jednostki podstawowe i jednostki pochodne wg Międzynarodowego Układu Jednostek Miar SI. | |
Dla własnego bezpieczeństwa.
OSTRZEŻENIE
Należy przeczytać wszystkie wskazówki i przepisy. Błędy w
przestrzeganiu poniższych wskazówek mogą spowodować porażenie prądem, pożar i/lub ciężkie obrażenia ciała.
Należy starannie przechowywać wszystkie przepisy i wskazówki bezpieczeństwa dla dalszego zastosowania.
Nie należy używać elektronarzędzia przed uważnym przeczytaniem i zrozumieniem niniejszej instrukcji eksploatacji, jak również
załączonych „Ogólnych wskazówek bezpieczeństwa“ (numer 3 41 30 465 06 0). Dokumenty te należy zachować do dalszych zastosowań i przekazać je oddając lub sprzedając elektronarzędzie.
Należy przestrzegać również odpowiednich przepisów krajowych w zakresie bezpieczeństwa elektrycznego i higieny pracy.
Przeznaczenie elektronarzędzia:
ręczna wkrętarka, przeznaczona do wkręcania i wykręcania śrub i wkrętów, w szczególności do pracy przy użyciu śrub samowierczących i samogwintujących, w odpowiednich warunkach atmosferycznych i przy zastosowaniu zatwierdzonych przez firmę FEIN narzędzi roboczych i osprzętu.
Szczególne przepisy bezpieczeństwa.
Podczas wykonywania prac, przy których śruba mogłaby natrafić na ukryte przewody elektryczne, elektronarzędzie należy trzymać wyłącznie za izolowane powierzchnie rękojeści. Kontakt z przewodem sieci zasilającej może spowodować przekazanie napięcia na części metalowe urządzenia, co mogłoby spowodować porażenie prądem elektrycznym.
Należy uważać na leżące w ukryciu przewody elektryczne, rury gazowe i wodociągowe. Przed rozpoczęciem pracy należy skontrolować zakres pracy, np. używając urządzenia do wykrywania metalu.
Należy używać urządzeń mocujących lub imadła do zamocowania obrabianego przedmiotu. W przypadku, gdy obrabiany przedmiot trzymany jest w ręku, bezpieczna obsługa urządzenia jest niemożliwa.
Elektronarzędzie należy mocno trzymać. Możliwe jest wystąpienie krótkotrwałych wysokich momentów odrzutu.
Nie należy obrabiać materiałów zawierających magnez. Istnieje niebezpieczeństwo pożaru.
Nie należy obrabiać CFK (tworzywa sztucznego wzmocnionego włóknem węglowym) ani materiałów zawierających azbest. Materiały te uznawane są za rakotwórcze.
Zabronione jest przykręcanie lub nitowanie tabliczek i znaków na elektronarzędziu. Uszkodzona izolacja nie daje żadnej ochrony przed porażeniem prądem. Należy używać naklejek.
Nie należy używać osprzętu, który nie został wyprodukowany lub dopuszczony przez producenta elektronarzędzia. Fakt, iż dany osprzęt pasuje na elektronarzędzie nie gwarantuje bezpieczeństwa pracy.
Zastosowanie i obsługa akumulatora (akumulatora blokowego).
Aby uniknąć zagrożeń takich jak pożar, wybuch, obrażenia skóry lub inne skaleczenia, należy obchodzić się z akumulatorem przestrzegając następujących wskazówek:
Nie wolno rozkładać, otwierać lub przycinać akumulatorów. Należy chronić akumulatory przed mechanicznymi uderzeniami. Uszkodzenie
akumulatora lub zastosowanie go w sposób niezgodny z przeznaczeniem może doprowadzić do wystąpienia niebezpiecznych oparów lub wycieku niebezpiecznych substancji. Opary mogą podrażnić drogi oddechowe. Wyciekający elektrolit może doprowadzić do podrażnienia skóry lub oparzeń.
Jeżeli wyciekający elektrolit zamoczył znajdujące się w pobliżu elementy, należy skontrolować zamoczone elementy, oczyścić je lub w razie potrzeby wymienić.
Akumulator należy chronić przed wysokimi temperaturami i przed ogniem. Akumulatora nie wolno przechowywać w nasłonecznionym miejscu.
Akumulator należy wyjmować z oryginalnego opakowania krótko przed przystąpieniem do jego eksploatacji.
Przed przystąpieniem do jakichkolwiek prac przy elektronarzędziu należy wyjąć z niego akumulator.
Niezamierzone uruchomienie elektronarzędzia niesie za sobą niebezpieczeństwo skaleczenia.
Akumulator wyjmować wolno wyłącznie przy wyłączonym elektronarzędziu.
Akumulatory należy trzymać z dala od dzieci.
Akumulator należy utrzymywać w czystości i chronić go przed wilgocią i kontaktem z wodą. Zabrudzone styki akumulatora i elektronarzędzia należy czyścić suchą i czystą szmatką.
Stosować należy wyłącznie oryginalne akumulatory firmy FEIN, przeznaczone do danego rodzaju
elektronarzędzia. Podczas pracy z niewłaściwymi, uszkodzonymi, reperowanymi lub przerabianymi akumulatorami, a także z podróbkami lub akumulatorami innych producentów, oraz podczas ich ładowania może dojść do pożaru lub ekspłozji.
Należy stosować się do wskazówek bezpieczeństwa znajdujących się w instrukcji użytkowania ładowarki akumulatorów.
Drgania działające na organizm człowieka przez kończyny górne
Podany w niniejszej instrukcji poziom drgań pomierzony został zgodnie z określoną przez normę EN 62841 procedurą pomiarową i może zostać użyty do porównywania elektronarzędzi. Można go też użyć do wstępnej oceny ekspozycji na drgania.
Podany poziom drgań jest reprezentatywny dla podstawowych zastosowań elektronarzędzia. Jeżeli elektronarzędzie użyte zostanie do innych zastosowań lub z innymi narzędziami roboczymi, a także, jeśli nie będzie wystarczająco konserwowane, poziom drgań może odbiegać od podanego. Podane powyżej przyczyny mogą spowodować podwyższenie ekspozycji na drgania podczas całego czasu pracy.
Aby dokładnie ocenić ekspozycję na drgania, trzeba wziąć pod uwagę także okresy, gdy urządzenie jest wyłączone lub, gdy jest wprawdzie włączone, ale nie jest używane do pracy. W ten sposób łączna (obliczana na pełny wymiar czasu pracy) ekspozycja na drgania może okazać się znacznie niższa.
Należy wprowadzić dodatkowe środki bezpieczeństwa, mające na celu ochronę operatora przed skutkami ekspozycji na drgania, np.: konserwacja elektronarzędzia i narzędzi roboczych, zabezpieczenie odpowiedniej temperatury rąk, ustalenie kolejności operacji roboczych.
Wskazówki dotyczące obsługi.
Przełącznik kierunku obrotów uruchamiać wolno wyłącznie przy wyłączonym silniku.
Ustawić przełącznik kierunku obrotów w położeniu środkowym, aby uniknąć niezamierzonego uruchomienia narzędzia, np. podczas transportu.
Przegrzane elektronarzędzie pracuje krótkimi małowydajnymi impulsami Należy doprowadzić do schłodzenia elektronarzędzia, puszczając go na biegu jałowym.
Aby osiągnąć maksymalnie zadawalające wyniki przy wkręcaniu, pracować należy zawsze przy użyciu ogranicznika głębokości.
Elektroniczne wyłączanie momentu obrotowego (zob. str. 6 - 7).
Podczas pracy bez ogranicznika głębokości można stosować elektroniczne wyłączanie momentu obrotowego.
Moment obrotowy należy ustawiać tylko przy wyłączonym silniku.
Motor wyłącza się po osiągnięciu uprzednio ustawionego momentu obrotowego, po czym rozlega się sygnał dźwiękowy. Po wyłączeniu silnika należy zwolnić włącznik/wyłącznik, a następnie ponownie wcisnąć, aby przystąpić do następnego wkręcania.
Sygnał dźwiękowy można włączyć lub wyłączyć.
Podczas pracy z momentem obrotowym na stopniu „„⁵⁰⁶⁴ następuje elektroniczne wyłączanie momentu obrotowego.
Elektronarzędzie należy dostatecznie silnie dociskać do wkręcanej śruby, aby osiągnąć dobre wyniki pracy.
Obchodzenie się z akumulatorami.
Użytkowanie i ładowanie akumulatora dozwolone jest tylko przy użyciu ładowarek firmy FEIN i tylko wówczas, gdy akumulator znajduje się w zakresie temperatur roboczych leżącym między 5 °C – 45 °C (41 °F – 113 °F). Temperatura akumulatora na początku ładowania nie może znajdować się poza zakresem temperatur roboczych akumulatora.
| Wskaźnik LED | Znaczenie Akcja | |
| 1 – 4 zielone diody LED | Procentualny stan stopnia naładowania akumulatora | Eksploatacja |
| Czerwone światło ciągłe | Akumulator jest prawie całkowicie rozładowany | Naładować akumulator |
| Czerwone światło migające | Akumulator nie jest gotowy do eksploatacji | Przed przystąpieniem do ładowania akumulator musi mieścić się w zakresie temperatur roboczych akumulatora |
Prawdziwy stan naładowania akumulatora ukazany zostanie w procentach tylko przy wyłączonym silniku elektronarzędzia.
Przed zbliżającym się głębokim wyładowaniem się akumulatora, układ elektroniczny elektronarzędzia automatycznie wyłącza silnik.
Konserwacja i serwisowanie.
Obróbka metali w ekstremalnych warunkach może spowodować osadzenie się wewnątrz elektronarzędzia pyłu metalicznego,
będącego w stanie przewodzić prąd. Należy często przedmuchować wnętrze elektronarzędzia (przez otwory wentylacyjne) za pomocą suchego i bezolejowego powietrza spreżonego.
Produktów, który miały kontakt z azbestem nie wolno oddawać do naprawy. Produkty skażone azbestem należy usuwać w sposób zgodny z obowiązującymi w danym kraju przepisami prawnymi dotyczącymi postępowania z azbestem.
Aktualna lista części zamiennych dla niniejszego elektronarzędzia znajduje się pod adresem internetowym www.fein.com.
W razie potrzeby możliwa jest wymiana we własnym zakresie następujących elementów: Narzędzia
robocze, ogranicznik głębokości, akumulator, hak mocujący
Rękojmia i gwarancja.
Rękojmia na produkt jest ważna zgodnie z ustawowymi przepisami regulującymi w kraju, w którym produkt został wprowadzony do obrotu. Oprócz tego produkt objęty jest gwarancją firmy FEIN, zgodnie z deklaracją gwarancyjną producenta.
W zakres dostawy nabytego elektronarzędzia może wchodzić tylko część ukazanego na rysunkach lub opisanego w instrukcji eksploatacji osprzętu.
Oświadczenie o zgodności.
Oświadczenie CE dotyczy tylko krajów Unii Europejskiej oraz Europejskiego Stowarzyszenia Wolnego Handlu (EFTA) i tylko wyrobów, które przeznaczone są do rozprowadzania na rynku UE lub EFTA. Po wprowadzeniu wyrobu na rynek EU, znak UKCA traci ważność.
Oświadczenie UKCA (UK Conformity Assessed) dotyczy tylko Wielkiej Brytanii (Anglii, Walii i Szkocji) i tylko wyrobów, które przeznaczone są do rozprowadzania na rynku Wielkiej Brytanii. Po wprowadzeniu wyrobu na rynek brytyjski, znak CE traci ważność.
Firma FEIN oświadcza z pełną odpowiedzialnością, że niniejszy produkt zgodny jest z odpowiednimi postanowieniami podanymi na ostatniej stronie niniejszej instrukcji eksploatacji.
Dokumentacja techniczna: C. & E. Fein GmbH, D-73529 Schwäbisch Gmünd
Ochrona środowiska, usuwanie odpadów.
Opakowanie, zużyte elektronarzędzia i osprzęt należy dostarczyć do utylizacji zgodnie z przepisami z ochrony środowiska.
Akumulatory należy oddawać do punktu utylizacji w stanie rozładowanym.
Jeżeli akumulator nie rozładował się całkowicie, styki należy zakleić taśmą izolującą, w celu uniknięcia zwarcia.
