| 제품 유형 | 무선 나사 드라이버 |
| 브랜드 | 파인 |
| 모델 | ASCS 6.3 Select |
| 주요 용도 | 나사 조임 및 풀기, 특히 셀프 드릴링 및 셀프 태핑 나사 |
| 전원 | 배터리 (리튬 이온) |
| 배터리 충전 온도 범위 | 5°C ~ 45°C |
| 충전 상태 표시 | LED (녹색 1~4 = 충전 비율, 적색 고정 = 낮음, 적색 깜빡임 = 범위 외) |
| 전자 토크 차단 | 예, 조정 가능, 소리 신호 켜기/끄기 가능 |
| 회전 방향 | 잠금 중립 위치가 있는 가역 |
| 깊이 스톱 | 예, 최적의 나사 고정을 위해 |
| 과열 보호 | 저전력 펄스 작동 |
| 배터리 호환성 | FEIN 정품 배터리만 |
| 소음 수준 | 측정값(설명서 참조) |
| 진동 | EN 62841에 따라 측정 |
| 유지보수 | 통풍구에 건조한 압축 공기 불어넣기 |
| 사용자 교체 가능 부품 | 작업 도구, 깊이 스톱, 배터리, 후크 |
| 안전 | 경고 읽기, 보안경 착용, 작업 전 배터리 제거 |
| 환경 보호 | 지침에 따라 재활용, 배터리를 불에 던지지 마십시오 |
| 보증 | 법적 규정 준수 + FEIN 제조사 선언 |
| 적합성 | 시장에 따른 CE 및 UKCA 마킹 |
| 포함된 액세서리 | 깊이 스톱, 후크 |
| 공구 유형 | 휴대용 |
| 외부 사용 | 악천후로부터 보호 |
자주 묻는 질문 - ASCS 6.3 Select Fein
사용자 질문 ASCS 6.3 Select Fein
0 질문 이 기기에 대해. 알고 있는 것에 답하거나 자신의 질문을 하세요.
이 기기에 대한 새로운 질문하기
기기 설명서 다운로드 전동 드라이버 무료 PDF 형식! 매뉴얼 찾기 ASCS 6.3 Select - Fein 전자 기기를 다시 손에 넣으세요. 이 페이지에는 기기 사용에 필요한 모든 문서가 게시되어 있습니다. ASCS 6.3 Select 브랜드 Fein.
사용 설명서 ASCS 6.3 Select Fein

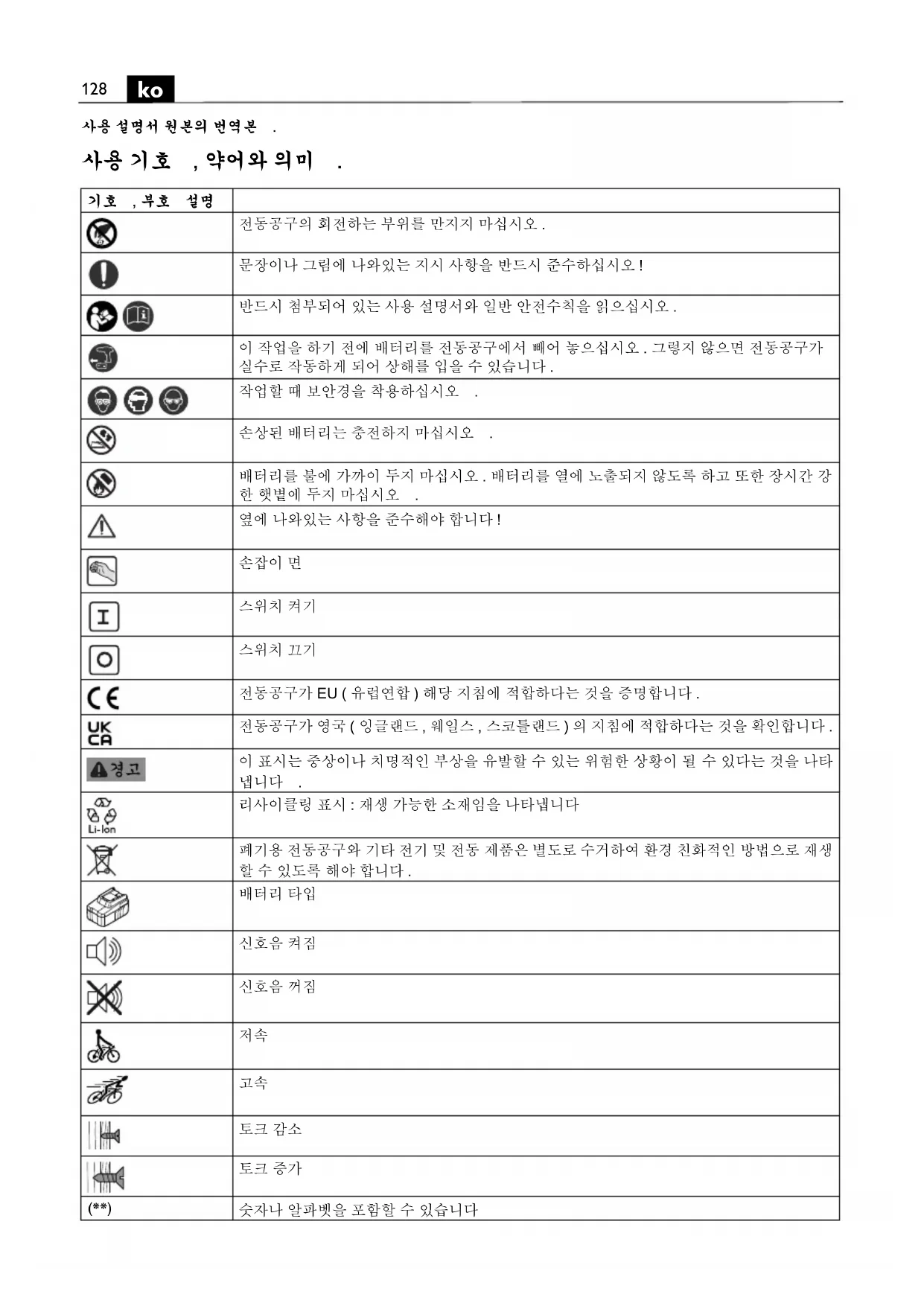

| 기호,부호 설명 | |
 | 전동공구의 회전하는 부위를 만지지 마십시오. |
 | 문장이나 그림에 나와있는 지시 사항을 반드시 준수하십시오! |
 | 만드시 침부되어 있는 사용 설명서와 일반 안전수치을 읽으십시오. |
 | 이 작업을 하기 진에 베터리를 전동공구에서 뼐어 놓으십시오. 그렇지 않으면 전동공구가 실수로 작동하게 되어 상해를 입을 수 있습니다. |
 | 작업할 때 보안정을 착용하십시오. |
 | 손상된 베터리는 충전하지 마십시오. |
 | 배터리를 붙에 가까이 두지 마십시오. 배터리를 열에 노출되지 않도록 하고 또한 장시간 강한 햇별에 두지 마십시오. |
| [C36B] | 옆에 나와있는 사항을 준수해야 합니다! |
 | 손잡이 면 |
 | 스위치 켜기 |
 | 스위치 끄기 |
 | 전동공구가 EU(유럽연합) 해당 지침에 적합하다는 것을 증명합니다. |
 | 전동공구가 영국(잉글렌드, 웨일스, 스코틀렌드)의 지침에 적합하다는 것을 확인합니다. |
 | 이 표시는 중상이나 치명적인 부상을 유발할 수 있는 위험한 상황이 될 수 있다는 것을 나타냅니다. |
| [CKB4] | 리사이클링 표시: 재생 가능한 소재임을 나타냅니다 |
 | 폐기용 전동공구와 기타 전기 및 전동 제품은 별도로 수거하여 환경 친화적인 방법으로 재생할 수 있도록 해야 합니다. |
 | 배터리 타입 |
 | 신호음 켜집 |
 | 신호음 꺼짐 |
| [2WH8] | 저속 |
 | 고속 |
 | 토크 감소 |
 | 토크 증가 |
| (**) | 숫자나 알파벳을 포함할 수 있습니다 |
| 부호 국제 단위 국내 단위 설명 | |||
| U | V== | V== | 전기 직류 전압 |
| n_0 | /min, min^-1 , rpm,r/min | /min | 무부하 속도 |
| n_1 | /min, min^-1 , rpm,r/min | /min | 부하 속도 |
| M... | Nm Nm | 토크 ( 강질 / 연질 시트의 스크류작업 ) | |
| inch inch | 육각비트소켓 툴 홀더 | ||
| mm mm | 스크류 직경 | ||
| kg kg | EPTA-Procedure 01에 따른 중량 | ||
| L_pA | dB dB | 음압 레벨 | |
| L_wA | dB dB | 음향 레벨 | |
| L_pCpeak | dB dB | 최고 음압 레벨 | |
| K... | 불확징성 | ||
| a | m/s^2 | m/s^2 | EN 62841 에 따른 진동 방출치 (3 방향의 벡터값 ) |
| a_h | m/s^2 | m/s^2 | 진동 방출치 ( 스크류작업시 ) |
| m, s, kg, A, mm, V,W, Hz, N, °C, dB,min, m/s^2 | m, s, kg, A, mm, V,W, Hz, N, °C, dB,min, m/s^2 | 국제 단위 시스템 SI 의 기본 및 유도 단위 | |
안전 수칙 .
모든 안전 수칙과 지시 사항을 상세히 읽고 준 수해야 합니다.안전 수칙과 지시 사항을 지키지 않으면 화제 위험이 있으며 감전 혹은 중상을 입을 수 있습니다.
추후 참고용으로 모든 안전 수칙과 지시 사항을 잘 보관하십시오.
이 전동공구의 사용 설명서와 첨부된 “일반 안전 수칙” (문서 번호 3 41 30 465 06 0) 을 자세히 읽고완전히 이해한 후에 기기를 사용하십시오. 나중에 사용할 경우를 위해 위의 자료를 잘 보관하고 전동공구를 인도하거나 매각할 경우 설명서도 함께 전달하십시오.
또한 국내의 해당 작업 안전 규정을 준수하십시오.
전동공구의 사용 분야 :
휴대용드라이버는 날씨와 관계 없는 환경에서 FEIN사가 허용하는 비트와 액세서리를 사용하여 스크류를 조이거나 푸는 작업을 하는데 사용해야 합니다.
특별 안전 수칙 .
작업할 때 볼트로 보이지 않는 전선에 달을 위험이 있으면 전동공구의 절연된 손잡이 면을 잠으십시오. 전류가 흐르는 전선에 당계되면 기기의 금속 부위에도 전기가 통해 감전될 수 있기 때문입니다.
보이지 않는 부위에 있는 배선 및 배관 여부를 확인하십시오. 작업을 시작하기 전에 금속 탐지기 등을 사용하여 작업 분야를 짐검하십시오.
작업물을 잘 고정하십시오. 고정장치에 장착하여 작업하면 손으로 잡는 것보다 더 안진합니다.
전동공구를 짝 잡으십시오. 갑자기 강한 반동력이 생길 수 있습니다.
마고네슘을 함유한 소재에 작업하지 마십시오. 화제 위험이 있습니다.
탄소 섬유 강화 플라스틱 (CFP) 소재와 석면 소재에 작업 하지 마십시오. 이는 발암성 물질로 간주됩니다.
전동공구에 명판이나 표지판을 부착하기 위해 리벳이나 나사를 사용하지 마십시오. 결연이 손상되면 감전 보호 효과가 무효화되므로 접착식 라벨을 사용하는 것이 좋습니다.
전동공구 제조사가 특별히 개발하거나 허용하지 않은 액세서리를 사용하지 마십시오. 액세서리가 귀하의 전동공구에 맞는다고 해서 안전한 작동을 보장하는 것이 아닙니다.
배터리 (배터리 팩) 의 사용과 취급.
배터리를 사용하여 작업할 때 화상, 화재, 폭발, 피부의 상처 등 기타 상해 위험을 방지 하려면 다음 사항을 준수해야 합니다 :
배터리를 분해하거나 절단하지 마십시오. 배터리에 기계적인 층격을 가하지 마십시오. 손상되었거나 규정대로 사용하지 않은 경우 배터리에서 유해한 증기나 유체가 발생할 수 있습니다. 증기로 인해 호흡기가 자극될 수 있습니다. 배터리에서 나오는 유체로 인해 피부에 자극 현상이 생기거나 화상을 입을 수 있습니다.
손상된 배터리에서 나오는 유체가 인접해 있는 물체에 닿은 경우, 해당되는 부위에 이상이 없는지 확인하고 깨끗이 디아 주십시오. 경우에 따라 이를 교환해 주어야 합니다.
배터리를 고열이나 블에 가까이 두지 마십시오. 배터리를 직사광선이 드는 곳에서 보관하지 마십시오.
배터리를 사용하기 바로전에 정품 포장에서 꺼내십시오
전동공구에 작업하기 전에 배터리를 전동공구에서 분리하십시오. 실수로 진동공구가 작동하게 되면 상해를 입을 수 있습니다.
배터리는 전통공주의 스위치가 끐진 상태에서만 빼십시오.
배터리는 어린이들의 손이 닿지 않는 곳에 보관하십시오.
배터리를 깨/<이 유지하고 수분이나 물에 가까이 두지 마십시오.배터리와 전동공구의 오염된 연결 부위를 마른 깨/<한 친으로 담아 주십시오.
전동공구용으로 나온 하자가 없는 파인 (FEIN) 정플 배터리만을 사용하십시오. 적합하지 않은, 손상되거나 수리한 배터리, 모조품이나 타사의 배터리를 사용하여 작업하거나 충전하면, 화재 그리고/혹은 폭발 위험이 있습니다.
배터리 층전기의 사용 설명서에 나와있는 안전수칙을 준 수하십시오.
손과 팔에 가해지는 진동
이 사용 설명서에 나와있는 진동 측정치는 EN 62841 의 규정에 따라 측정한 것이므로 진동공구를 서로 비교하는 데 사용할 수 있습니다. 또한 진동 부하를 측정하는데도 적당합니다.
기계된 진동 측정치는 전동공구의 주요 사용 분야의 경우 입니다. 전동공구를 적당하지 않은 액세서리를 장착하여 사용하거나 제대로 정비하지 않은 상태에서 비정상적으로 사용하면 진동 측정치가 달라질 수 있습니다. 이로 인해 전체 작업 시간의 진동 부하가 훨씬 높아질 수 있습니다.
진동 부하를 정확히 측정하려면 기기의 스위치가 끼져있는 시간과 무부하 상태로 가동하는 시간까지 고려해야 합니다. 그렇게 하면 전체 작업 시간의 진동 부하가 훨씬 낮아집니다.
더불어 작업자의 안전을 위해 진동 효과가 생기기 전에 추가 안전 수칙을 세우십시오. 예를 들면 전동공구와 액세서리를 정비하고, 손을 따뜻하게 하며 작업 순서를 정하십시오.
사용 방법
회전방향 선택 스위치는 기기의 모터가 징지된 상태에서 만 작동하십시오.
운반 시 기기가 실수로 작동하는 것을 방지하려면 회전방 향 선택 스위치를 가운데로 두십시오.
전동공구가 과열되면 잠깐씩 약한 임펄스로 작동합니다. 이 경우 전동공구를 부부하 상태로 식히십시오.
확실한 작업 결과를 위해 항상 깊이 조절기를 사용하여 스크류작업을 실시하십시오.
전자식 토크 씻오프 기능 (6-7 면 참조).
깊이 조절기 없이 작업할 경우 전자식 토크 씻오프 기능을 사용할 수 있습니다.
모터가 정지된 상태에서만 토크를 조절하십시오.
설정된 토크에 달하게 되면 모터가 자농으로 징지하며 신호음이 납니다. 모터가 징지하고 나면 전원 스위치를 놓고 다른 스크류작업을 위해 다시 누르십시오.
신호음을 켜거나 끊 수 있습니다.
토크 단계 “◆”로 작업할 경우에는 전자식 정지 기능이 작동하지 않습니다.
좋은 작업 결과를 얻으려면 전동공구를 나사에 세계 대고 눌러야 합니다.
배터리 취급
배터리는 작동 온도 범위 5°C - 45°C (41°F - 113°F) 에서 보관, 작동하고 FEIN 충전기만을 사용하여 충전해야 합니다. 배터리 온도는 충전을 시작할 때부터 배터리 작동 온도 범위내에 있어야 합니다.
| LED 표시기 | 위미 조치 | |
| 1-4 녹색LED | 배터리 충전 단계 | 작동 |
| 적색 연속등 | 배터리가 거의방전 상태입니다 | 배터리를 충전하십시오 |
| 적색 깜박등 | 배터리를 사용할 수 없습니다 | 배터리가 작동 온도 범위에 있도록 한 다음 ,충전하십시오 |
베타리의 실제 충전 상태(퍼센트)는 전동공구가 정지한 상태에서만 보입니다.
배터리가 과방전되기 전에 전자장치가 자동으로 모터의 스위치를 끝니다.
보수 정비 및 고객 서비스.
극심한 작업 환경조건에서 금속에 작업할 경우 진도성 분진이 진동공구 안에 쌓일 수 있습니까
다.자주 전동공구의 내부로 환기구를 통해 습기와 오일성분이 없는 압축 공기를 붙어 넣으십시오.
석면과 접하게 된 제품은 수리를 맡거시는 안됩니다. 석면으로 오염된 제품은 석면 쓰레기 처리에 관한 각 국가의 해당 규정에 따라 치리해야 합니다.
본 전동공구의 부품목록은 인터넷 www.fein.com 에 나와 있습니다.
다음 부속품은 필요에 따라 직접 교환하실 수 있습니다:
액세서리(비트), 깊이 조절기, 배터리, 벨트 클럽
품질 보증 및 법적 책임.
제품에 대한 품질 보증은 유통하는 국가의 법적 규정에 따라 유효합니다. 더불어 FEIN 사는 FEIN 제조사 보증서에 부응하는 품질 보증을 합니다.
귀하의 진동공구 공급 내역에는 이사용 설명서와 그림에 나와있는 액세서리 중 일부만 들어있을 수도 있습니다.
적합성에 관한 선언.
CE 인증은 EU 국가들과 EFTA (유럽자유무역연합)에서만, 그리고 EU 또는 EFTA 시장용 제품에만 적용됩니다. 제품이 EU 시장에 출시되면 UKCA 마크는 그 유효성을 상실합니다.
UKCA 인증은 영국 ( 잉글랜드, 웨일스, 스코틀랜드) 에서만, 그리고 영국 시장용 제품에 만 적용됩니다. 제품이 영국 시장에 출시되면 CE 마크는 그 유효성을 상실합니다.
FEIN 사는 단독 책임 하에 본 제품이 이 사용 설명서 후면에 나와있는 관련된 규정과 일치함을 자체 선언합니다.
기술 자료 문의 :
C. & E. Fein GmbH,
D-73529 Schwäbisch Gmünd
환경 보호,처리.
포장제, 폐기용 전동공구 및 액세서리는 친환경적인 방법으로 제활용할 수 있도록 분류해야 합니다.
베터리를 반드시 방진된 상태로 폐기하십시오.
완전히 방진되지 않은 배터리는 단략되는 것을 방지하기 위해 단자 부위에 접착 데이프를 붙여 절연하십시오.
