| Тип продукту | Акумуляторний шуруповерт |
| Марка | Fein |
| Модель | ASCS 6.3 Select |
| Основне призначення | Загвинчування та викручування гвинтів, зокрема самонарізних та саморізів |
| Живлення | Акумулятор (Li-ion) |
| Діапазон температури заряджання акумулятора | 5 °C – 45 °C |
| Індикація рівня заряду | Світлодіоди (1-4 зелені = % заряду, червоний постійний = низький, червоний миготливий = поза діапазоном) |
| Електронне відключення крутного моменту | Так, регульоване, з аудіосигналом, який можна ввімкнути/вимкнути |
| Напрямок обертання | Реверсивний із середнім блокувальним положенням |
| Обмежувач глибини | Так, для оптимального закручування |
| Захист від перегріву | Робота короткими імпульсами низької потужності |
| Сумісність з акумулятором | Тільки оригінальні акумулятори FEIN |
| Рівень шуму | Виміряні значення (див. інструкцію) |
| Вібрація | Виміряна згідно EN 62841 |
| Обслуговування | Продуйте сухим стисненим повітрям вентиляційні щілини |
| Деталі, які можна замінити користувачем | Робочі інструменти, обмежувач глибини, акумулятор, гачок |
| Безпека | Прочитайте попередження, використовуйте захист очей, вийміть акумулятор перед роботою |
| Захист довкілля | Утилізуйте згідно з інструкціями, не кидайте акумулятор у вогонь |
| Гарантія | Відповідає законодавчим нормам + заява виробника FEIN |
| Відповідність | Маркування CE та UKCA відповідно до ринку |
| Включені аксесуари | Обмежувач глибини, гачок |
| Тип інструменту | Переносний |
| Використання на відкритому повітрі | Захищене від негоди |
Часті запитання - ASCS 6.3 Select Fein
Питання користувачів про ASCS 6.3 Select Fein
0 питання про цей пристрій. Дайте відповідь на ті, що знаєте, або поставте власне.
Поставити нове питання про цей пристрій
Завантажте інструкції для вашого шуруповерт у форматі PDF безкоштовно! Знайдіть свій посібник ASCS 6.3 Select - Fein і поверніть собі контроль над електронним пристроєм. На цій сторінці опубліковані всі документи, необхідні для використання вашого пристрою. ASCS 6.3 Select бренду Fein.
ПОСІБНИК КОРИСТУВАЧА ASCS 6.3 Select Fein

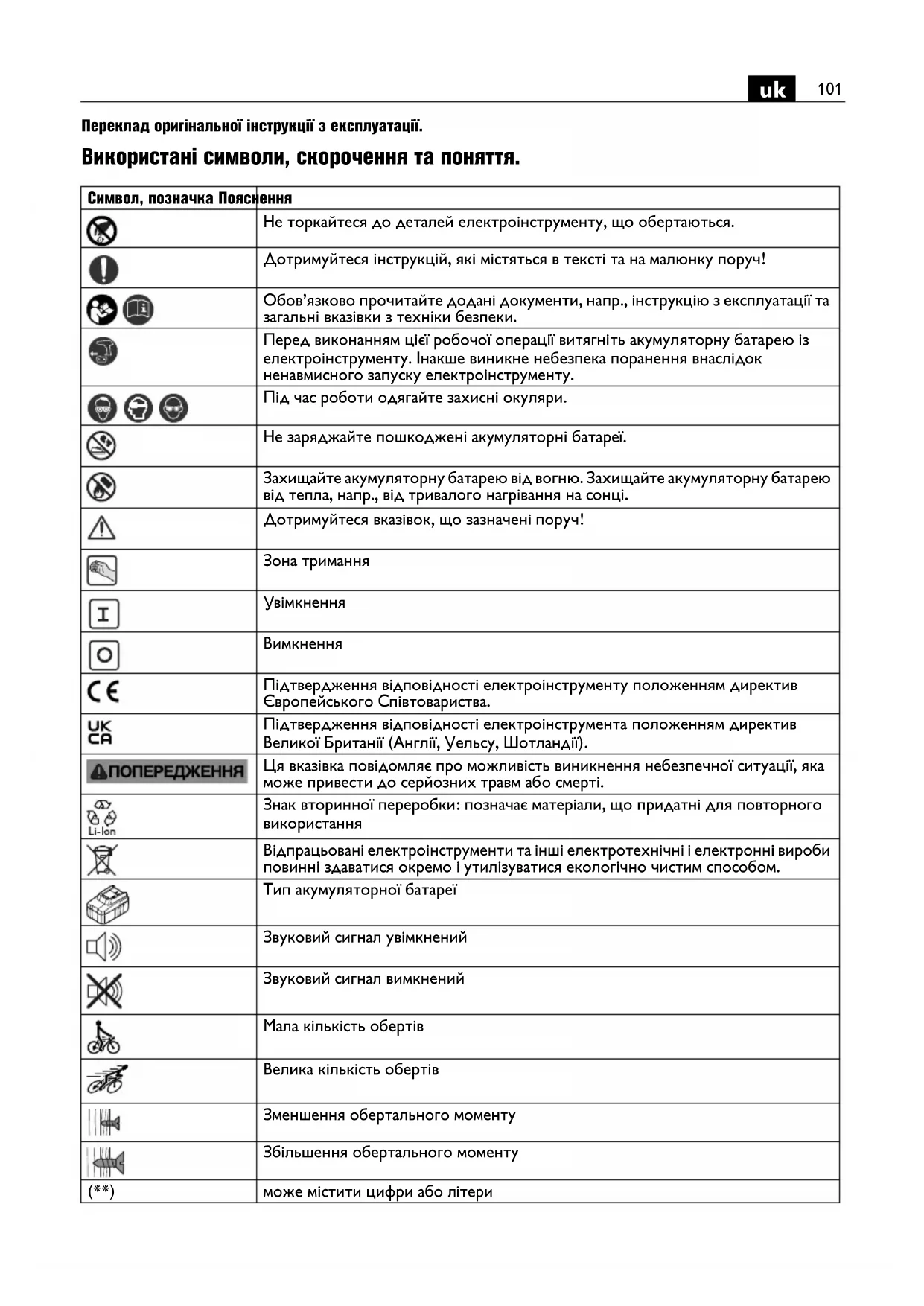

Переклад оригінальної інструкції з експлуатації.
Використані символи, скорочення та поняття.
| Символ, позначка Пояснення | |
 | Не торкайтеся до деталей електроінструменту, що обертаються. |
 | Дотримуйтеся інструкцій, які містяться в тексті та на малюнку поруч! |
 | Обов'язково прочитайте додані документи, напр., інструкцію з експлуатації та загальні вказівки з техніки безпеки. |
 | Перед виконанням цієї робочої операції витягніть акумуляторну батарею із електроінструменту. Інакше виникне небезпека поранення внаслідок ненавмисного запуску електроінструменту. |
 | Під час роботи одягайте захисні окуляри. |
| [Y048] | Не заряджайте пошкоджені акумуляторні батареї. |
 | Захищайте акумуляторну батарею від вогню. Захищайте акумуляторну батарею від тепла, напр., від тривалого нагрівання на сонці. |
 | Дотримуйтеся вказівок, що зазначені поруч! |
 | Зона тримання |
 | Увімкнення |
| [DOC7] | Вимкнення |
 | Підтверждження відповідності електроінструменту положенням директив Європейського Співтовариства. |
 | Підтверждження відповідності електроінструмента положенням директив Великої Британії (Англії, Уельсу, Шотландії). |
 | Ця вказівка повідомляє про можливість виникнення небезпечної ситуації, яка може привести до серйозних травм або смерті. |
 | Знак вторинної переробки: позначає матеріали, що придатні для повторного використання |
 | Відпрацьовані електроінструменти та інші електротехнічні і електронні вироби повинні здаватися окремо і утилізуватися екологічно чистим способом. |
 | Тип акумуляторної батареї |
 | Звуковий сигнал увімкнений |
 | Звуковий сигнал вимкнений |
 | Мала кількість обертів |
 | Велика кількість обертів |
| [BZZ5] | Зменшення обертального моменту |
 | Збільшення обертального моменту |
| (**) | може містити цифри або літери |
| Позначка Міжнародна одиниця | Національна одиниця | Пояснення | |
| U | V--- | B--- | Електрична напруга постійного струму |
| n_0 | /min, min ^-1 , rpm, r/min | /хвил. | Кількість обертів холостого ходу |
| n_1 | /min, min ^-1 , rpm, r/min | /хвил. | Кількість обертів під навантаженням |
| M... | Nm Нм Обертальний момент (закручування в тверді/м’які матеріали) | ||
 | inch дюйм Шестигранний патрон | ||
 ∅ | mm | мм | Діаметр шурупа |
| [ЗВЖ] | kg | кг | Вага відповідно до EPTA-Procedure 01 |
| [ККН2] | dB | дБ | Рівень звукового тиску |
| [ННАК] | dB | дБ | Рівень звукової потужності |
| [ФЗ4H]peak | dB | дБ | Піковий рівень звукового тиску |
| [5ТКН] | Похибка | ||
| [DS5Y] | m/s ^2 | m/c ^2 | Вібрація у відповідності до EN 62841 (сума векторів трьох напрямків) |
| [GS5X] | m/s ^2 | m/c ^2 | Вібрація (закручування/відкручування) |
| m, s, kg, A, mm, V, W, Hz, N, °C, dB, min, m/s ^2 | м, с, кг, А, мм, В, Вт, Гц, Н, °C, дБ, хвил., m/c ^2 | Основні та похідні одиниці Міжнародної системи одиницьSI. | |
Для Вашої безпеки.
ПОПЕРЕДЖЕННЯ
Прочитайте всі правила з техніки безпеки і вказівки.
Невиконання правил з техніки безпеки і вказівок може призводити до удару електричним струмом, пожежі та/або важких травм.
Зберігайте всі правила з техніки безпеки і вказівки на майбутнє.
Не застосовуйте цей електроінструмент, не прочитавши уважно та не зрозумівши дану інструкцію з експлуатації та додані «Загальн
вказівки з техніки безпеки» (номер документа 3 41 30 465 06 0). Зберігайте названі документи для подальшого використання та додавайте їх до електроінструменту при його передачі в користування або при продажу.
Зважайте також на чинні національні приписи з охорони праці.
Призначення електроінструменту:
Ручний шуруповерт для закручування та відкручування шурупів, особливо для закручування/відкручування самосвердлильних та самонарізних шурупів, для роботи в закритих приміщеннях з допущеними фірмою FEIN робочими інструментами та приладдям.
Специфічні вказівки з техніки безпеки.
При роботах, коли гвинт може зачепити заховану електропроводку, тримайте електроінструмент за ізольовані рукоятки. Зачеплення проводки, що знаходиться під напругою, може заряджувати також і металеві частини електроінструмента та призводити до ураження електричним струмом.
Звертайте увагу на приховану електропроводку, газопроводи та водопроводи. Перед початком роботи перевірте зону роботи, напр., за допомогою металошукача.
Фіксуйте оброблювану деталь. Закріплена в затискному пристрої деталь утримується надійніше, ніж у Вашій руці.
Добре тримайте електроінструмент. Можнові короткі, але сильні реакційні моменти.
Не обробляйте материали, що містять магній. Існує небезпека пожежі.
Не обробляйте СКК (пластмаси посилені вуглецевим волокном) і не обробляйте матеріали, що містять азбест. Ці матеріали вважаються канцерогенними.
Забороняється закріплювати на електроінструменті таблички та позначки за допомогою гвинтів або заклепок. Пошкоджена ізоляція не захищає від ураження електричним струмом. Таблички треба приклеювати.
Не використовуйте приладдя, яке не було сконструйоване виробником електроінструменту саме для даного електроінструменту або на застосування яного немає дозволу виробника. Сама лише можливість закріплення приладдя на Вашому електроінструменті не є гарантією його безпечної експлуатації.
Використання та поводження з акумуляторними батареями (акумуляторними блоками).
Для уникнення небезпек, таких, напр., як опіків, пожеж, вибухів, пошкоджень шкіряного покриву та інших травм, що можуть виникнути при використанні акумуляторних батарей, дотримуйтеся наступних вказівок:
Не розбирайте, не відкривайте і не розколюйте акумуляторні батареї. Не піддавайте акумуляторні батареї впливу механічних ударів. При
пошкодженні або неправильній експлуатації акумуляторних батарей може виходити шкідливий пар або рідина. Пар може подразнювати дихальні шляхи. Витекла рідина з акумуляторної батареї може викликати подразнення шкіри або хімічні опіки.
Якщо рідина, що витекла із пошкодженої акумуляторної батареї, потрапила на оточуючі предмети, огляньте ці предмети, за необхідністю очистіть їх або замініть.
Не піддавайте акумуляторну батарею впливу високих температур або вогню. Не зберігайте акумуляторну батарею під впливом прямих сонячних променів.
Виймайте акумуляторну батарею із оригінальної упаковки лише перед її безпосереднім використанням.
Перед будь-якими маніпуляціями з електроінструментом виймайте акумуляторну батарею з електроінструменту. При самовільному увімкненні електроінструменту існує небезпека поранення.
Виймайте акумуляторну батарею лише тоді, коли електроінструмент вимкнений.
Зберігайте акумуляторні батареї в недосяжному для дітей місці.
Тримайте акумуляторну батарею в чистоті і захищайте її від вологи та води. Очищайте забруднені контакти акумуляторної батареї та електроінструменту сухою, чистою ганчіркою.
Використовуйте лише справні оригінальні акумуляторні батареї фірми FEIN, які передбачені для Вашого електроінструменту. При використанні та заряджанні невідповідних, пошкоджених, відремонтованих або відновлених акумуляторних батарей, підробок та акумуляторних батарей інших виробників існує небезпека пожежі та/або вибуху акумуляторної батареї.
Дотримуйтеся вказівок з техніки безпеки, які описані в інструкції з експлуатації зарядного пристрою акумуляторної батареї.
Вібрація руки
Зазначений в цих вказівках рівень вібрації вимірювався за процедурою, визначеною в EN 62841; нею можна користуватися для порівняння приладів. Цією цифрою можна користуватися також і для попередньої оцінки вібраційного навантаження.
Зазначений рівень вібрації стосується головних робіт, на які розрахований електроінструмент. Однак при застосуванні електроінструменту для інших робіт, роботі з іншими робочими інструментами або при недостатньому технічному обслуговуванні рівень вібрації може бути іншим.
Це може значно збільшити вібраційне навантаження протягом всього часу роботи. Для точної оцінки вібраційного навантаження треба ураховувати також і інтервали, коли прилад вимкнутий або коли він хоч і увімкнутий, але не використовується. Це може значно зменшити вібраційне навантаження протягом всього часу роботи.
Визначте додаткові заходи безпеки для захисту від вібрації працюючого з інструментом, як напр.: технічне обслуговування електроінструменту і робочих інструментів, тримання рук у теплі, організація робочих процесів.
Вказівки з експлуатації.
Приводьте в дію перемикач напрямку обертання лише при зупиненому двигуні.
Установіть перемикач напрямку обертання в середнє положення, щоб запобігти ненавмисному вмиканню, напр., під час транспортування.
При перегріванні електроприлад працює з короткими, слабкими ривками. Дайте електроприладу охолонути на холостому ходу.
Для досягнення надійних результатів роботи завжди використовуйте під час закручування обмежувач глибини.
Електронне вимкнення обертального моменту (див. стор. 6 – 7).
При роботах без обмежувача глибини можна використовувати електронне вимкнення обертального моменту.
Налаштовуйте обертальний момент лише при зупиненому двигуні.
При досягненні налаштованого значення обертального моменту двигун вимикається і лунає звуковий сигнал. Після вимкнення відпустіть вимикач і знову натисніть його для виконання наступної операції закручування.
Звуковий сигнал можна вмикати і вимикати.
При роботі на ступені обертального моменту « 📄 » електронне вимкнення не здійснюється.
Для досягнення хороших результатів роботи притискуйте електроінструмент до гвинта з достатньою силою.
Поводження із акумуляторною батаресю.
Зберігайте, використовуйте і заряджайте акумуляторну батарею лише зарядними пристроями FEIN в діапазоні робочої температури акумуляторної батареї 5 °C – 45 °C (41 °F – 113 °F). На початку заряджання температура акумуляторної батареї повинна знаходитися в робочому діапазоні.
| Світлодіодний індикатор | Значення Дія | |
| 1 – 4 зелені світлодіоди | ступінь зарядженості у відсотках | Експлуатація |
| світіння червоного світлодіода | Акумуляторна батарея майже розрядилася | Зарядіть акумуляторну батарею |
| мигання червоного світлодіода | Акумуляторна батарея не готова до роботи | Зачекайте, поки акумуляторна батарея не досягне діапазону робочої температури, і потім зарядіть її |
Дійсний ступінь зарядженості акумуляторної батареї у відсотках відображається лише при зупиненому двигунові електроінструменту. Якщо акумуляторна батарея починає сідати, електроніка електроінструменту автоматично зупиняє двигун.
Ремонт та сервісні послуги.
В екстремальних умовах застосування для обробки металів усередині електроінструменту може осідати електропровідний пил. Часто продувайте внутрішні частини інструменту через вентиляційні щілини сухим та нежирним стисненим повітрям. Вироби, які контактували з азбестом, не можна віддавати в ремонт. Утилізуйте забруднені азбестом вироби відповідно до чинних національних приписів стосовно утилізації відходів, що містять азбест. Актуальний перелік запчастин до цього електроінструменту Ви знайдете в Інтернеті за адресою: www.fein.com.
За необхідністю Ви можете самостійно замінити наступні деталі: робочі інструменти, обмежувач глибини, акумулятор, гачок для підвішування на риштуванні
Гарантія.
Гарантія на виріб надається відповідно до законодавчих правил країни збуту. Крім цього, фірма FEIN надає заводську гарантію відповідно до гарантійного талона виробника. Можливо, що в обсяг поставки Вашого електроінструменту входить не все описане або зображене в даній інструкції з експлуатації приладдя.
Заява про відповідність.
Декларація СЕ діє лише для країн Європейського союзу та EFTA (Європейської асоціації вільної торгівлі) і лише для виробів, призначених для ринку ЄС або EFTA. Після запуску виробу в обіг на ринку ЄС знак UKCA втрачає чинність.
Декларація UKCA діє лише для ринку Великої Британії (Англії, Уельсу і Шотландії) і лише для виробів, призначених для ринку Великої Британії. Після запуску виробу на ринку Великої Британії знак СЕ втрачає чинність.
Фірма FEIN заявляє під свою особисту відповідальність, що цей виріб відповідає чинним приписам, викладеним на останній сторінці цієї інструкції з експлуатації.
Технічна документація: C. & E. Fein GmbH, D-73529 Schwäbisch Gmünd
Захист навколишнього середовища, утилізація.
Упаковку, відпрацьовані електроінструменти та приладдя потрібно утилізувати екологічно чистим способом.
Здавайте акумуляторні батареї на відповідну утилізацію лише в розрядженому стані.
Для уникнення коротких замикань в неповністю розряджених акумуляторних батареях ізолюйте штекерні роз'єми клейкою стрічкою.
