| Tipo de produto | Aparafusadora a bateria |
| Marca | Fein |
| Modelo | ASCS 6.3 Select |
| Uso principal | Aperto e desaperto de parafusos, especialmente auto-perfurantes e auto-roscantes |
| Alimentação | Bateria (Li-ion) |
| Faixa de temperatura de carga da bateria | 5 °C – 45 °C |
| Exibição do estado de carga | LED (1 a 4 verdes = % de carga, vermelho fixo = baixo, vermelho piscando = fora da faixa) |
| Parada de torque eletrônica | Sim, ajustável, com sinal sonoro ativável/desativável |
| Sentido de rotação | Reversível com posição mediana de travamento |
| Batente de profundidade | Sim, para aparafusamento ideal |
| Proteção contra superaquecimento | Funcionamento por impulsos de baixa potência |
| Compatibilidade da bateria | Apenas baterias originais FEIN |
| Nível de ruído | Valores medidos (ver manual) |
| Vibrações | Medidas conforme EN 62841 |
| Manutenção | Soprar ar comprimido seco nas aberturas de ventilação |
| Peças substituíveis pelo usuário | Ferramentas de trabalho, batente de profundidade, bateria, gancho |
| Segurança | Ler os avisos, usar proteção ocular, retirar a bateria antes dos trabalhos |
| Proteção ambiental | Reciclar conforme diretrizes, não jogar a bateria no fogo |
| Garantia | Conforme à regulamentação legal + declaração do fabricante FEIN |
| Conformidade | Marcação CE e UKCA conforme mercado |
| Acessórios incluídos | Batente de profundidade, gancho |
| Tipo de ferramenta | Portátil |
| Uso externo | Abrigado das intempéries |
Perguntas frequentes - ASCS 6.3 Select Fein
Perguntas dos utilizadores sobre ASCS 6.3 Select Fein
0 pergunta sobre este aparelho. Responda às que conhece ou faça a sua.
Faça uma nova pergunta sobre este aparelho
Baixe as instruções para o seu Parafusadeira em formato PDF gratuitamente! Encontre o seu manual ASCS 6.3 Select - Fein e retome o controlo do seu dispositivo eletrónico. Nesta página estão publicados todos os documentos necessários para a utilização do seu dispositivo. ASCS 6.3 Select da marca Fein.
MANUAL DE UTILIZADOR ASCS 6.3 Select Fein
Tradução do manual de instruções original.

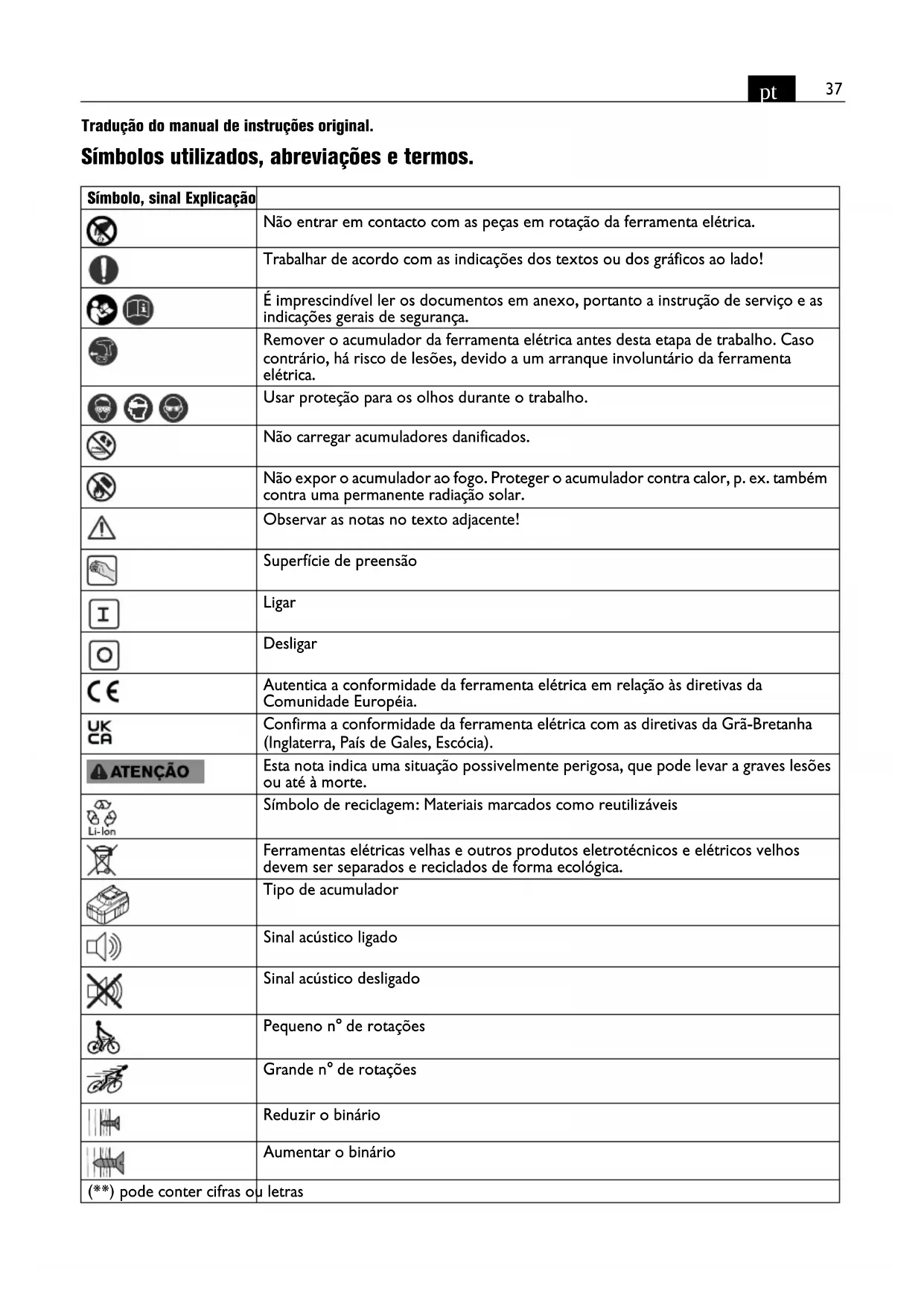

Símbolos utilizados, abreviações e termos.
| Símbolo, sinal Explicação | |
 | Não entrar em contacto com as peças em rotação da ferramenta elétrica. |
 | Trabalhar de acordo com as indicações dos textos ou dos gráficos ao lado! |
 | É imprescindível ler os documentos em anexo, portanto a instrução de serviço e as indicações gerais de segurança. |
 | Remover o acumulador da ferramenta elétrica antes desta etapa de trabalho. Caso contrário, há risco de lesões, devido a um arranque involuntário da ferramenta elétrica. |
 | Usar proteção para os olhos durante o trabalho. |
 | Não carregar acumuladores danificados. |
 | Não expor o acumulador ao fogo. Proteger o acumulador contra calor, p. ex. também contra uma permanente radiação solar. |
 | Observar as notas no texto adjacente! |
 | Superfície de preensão |
 | Ligar |
 | Desligar |
 | Autentica a conformidade da ferramenta elétrica em relação às diretivas da Comunidade Européia. |
 | Confirma a conformidade da ferramenta elétrica com as diretivas da Grã-Bretanha (Inglaterra, País de Gales, Escócia). |
 | Esta nota indica uma situação possivelmente perigosa, que pode levar a graves lesões ou até à morte. |
 | Símbolo de reciclagem: Materiais marcados como reutilizáveis |
 | Ferramentas elétricas velhas e outros produtos eletrotécnicos e elétricos velhos devem ser separados e reciclados de forma ecológica. |
 | Tipo de acumulador |
 | Sinal acústico ligado |
 | Sinal acústico desligado |
 | Pequeno n° de rotações |
 | Grande n° de rotações |
 | Reduzir o binário |
 | Aumentar o binário |
| (**) pode conter cifras ou letras | |
| Sinal Unidade internacional Unidade nacional Explicação | |||
| UV V Tensão elétrica contínua | --- | ||
| n_0 | /min, min ^-1 , rpm, r/min rpm | m Número de rotações em vazio | |
| n_1 | /min, min ^-1 , rpm, r/min rpm | m Velocidade de rotação em carga | |
| M... | Nm Nm Binário (Aparafusamento duro/suave) | ||
 | inch polegadas Fixação da ferramenta Sextavado interior | ||
| f_mm ∅ | mm mm Diâmetro do parafuso | ||
| [374D] | kg | kg | Peso conforme EPTA-Procedure 01 |
| L_pA | dB | dB | Nível de pressão acústica |
| L_wA | dB | dB | Nível da potência acústica |
| L_pCpeak | dB | dB | Máximo nível de pressão acústica |
| K... | Aceleração | ||
| a | m/s ^2 | m/s ^2 | Valor de emissão de oscilações conforme EN 62841 (soma dos vetores das três direções) |
| a_h | m/s ^2 | m/s ^2 | Valor de emissão de vibrações (aparafusar) |
| m, s, kg, A, mm, V, W, Hz, N, °C, dB, min, m/s ^2 | m, s, kg, A, mm, V, W, Hz, N, °C, dB, min, m/s ^2 | Unidades básicas e deduzidas do sistema de unidades internacional SI. | |
Para a sua segurança.
ATENÇÃO
Devem ser lidas todas as indicações de advertência e todas as instru-
ções. O desrespeito às advertências e instruções apresentadas abaixo pode causar choque elétrico, incêndio e/ou graves lesões.
Guarde bem todas as advertências e instruções para futura referência.
Não utilizar esta ferramenta elétrica antes de ter lido atentamente e compreendido a Instrução de serviço e as “Indicações gerais de segurança”
(número de documento 3 41 30 465 06 0) fornecidas com o aparelho. A documentação mencionada deve ser guardada para futura referência e deve ser entregue com a ferramenta elétrica caso esta for passada a diante ou vendida.
Observar também as respectivas diretivas de proteção de trabalho.
Finalidade da ferramenta:
aparafusadora manual para atarraxar e desatarraxar parafusos, especialmente para a aplicação com parafusos auto-perfuradores e auto-atarraxadores, com as ferramentas de trabalho e acessórios homologados pela FEIN, em áreas protegidas contra intempéries.
Indicações especiais de segurança.
Ao executar trabalhos durante os quais possam ser atingidos cabos elétricos, deverá sempre segurar a ferramenta elétrica pelas superfícies isoladas do punho.
O contacto com um cabo sob tensão também pode colocar sob tensão as peças metálicas do aparelho e levar a um choque elétrico.
Tenha atenção com cabos elétricos, tubos de gás e de água escondidos. Controlar a área de trabalho com p. ex. um detetor de metal, antes de iniciar o trabalho.
Fixar a peça a ser trabalhada. Uma peça a ser trabalhada fixa através de um dispositivo de fixação está mais firme do que segurada com as mãos.
Segurar a ferramenta elétrica com firmeza. Podem ocorrer por instantes altos momentos de reação.
Não deve ser processado material que contenha magnésio. Existe perigo de incêndio.
Não se deve processar PRFC (polímero de fibra de carbono reforçado) nem material que contenha asbesto. Estes são considerados carcinogênicos.
É proibido aparafusar ou rebitar placas e símbolos na ferramenta elétrica. Um isolamento danificado não oferece qualquer proteção contra choques elétricos. Utilizar placas adesivas.
Não utilizar acessórios que não foram especialmente desenvolvidos ou homologados pelo fabricante da ferramenta elétrica. Um funcionamento seguro não é assegurado apenas por um acessório apropriado para a sua ferramenta elétrica.
Utilização e tratamento do acumulador (bloco de acumulador).
Para evitar perigos como queimaduras, incêndio, explosão, lesões na pele e outras lesões durante o manuseio do acumulador, devem ser observados as seguintes indicações:
Os acumuladores não devem ser desmontados, abertos nem decompostos. Os acumuladores não devem ser expostos a golpes mecânicos. Em caso de danos e de utilização incorreta do acumulador, podem escapar vapores e líquidos nocivos. É possível que os vapores irriterim as vias respiratórias. Líquido do acumulador a escapar pode levar a irritações da pele ou queimaduras.
Se o líquido que escapa do acumulador danificado entrar em contacto com objetos que se encontrem por perto, deverá controlar os devidos objetos e, se necessário, limpá-los ou substituí-los.
Não expor o acumulador a calor nem a fogo. Não armazenar o acumulador sob direta incidência de raios solares.
Só retirar o acumulador da embalagem original quando ele for utilizado.
Antes de trabalhos na ferramenta elétrica, deverá retirar o acumulador da ferramenta elétrica. Há risco de lesões, se a ferramenta elétrica arrancar involuntariamente.
Só retirar o acumulador com a ferramenta elétrica desligada.
Mantenha os acumuladores fora do alcance de crianças.
Manter o acumulador limpo e protegido contra humidade e água. Limpar as conexões sujas do acumulador e da ferramenta elétrica com um pano seco e limpo.
Só utilizar acumuladores FEIN originais intactos, destinados para a sua ferramenta elétrica. Ao trabalhar ou ao carregar com acumuladores falsos, danificados, reparados ou restaurados, imitações e produtos de outras marcas há perigo de incêndio e/ou de explosão.
Seguir as indicações de segurança que se encontram na instrução de serviço do carregador do acumulador.
Vibração da mão e do braço
O nível de oscilações indicado nestas instruções de serviço foi medido de acordo com um processo de medição normalizado pela norma EN 62841 e pode ser utilizado para a comparação de aparelhos. Ele também é apropriado para uma avaliação preliminar da carga de vibrações.
O nível de vibrações indicado representa as aplicações principais da ferramenta elétrica. Se a ferramenta elétrica for utilizada para outras aplicações, com outras ferramentas de trabalho ou com manutenção insuficiente, é possível que o nível de vibrações seja diferente. Isto pode aumentar nitidamente o impacto de vibrações durante o completo período de trabalho.
Para uma avaliação exata do impacto de vibrações, também deveriam ser considerados os períodos nos quais o aparelho está desligado ou funciona sem estar realmente a ser empregado. Isto pode reduzir nitidamente o impacto de vibrações durante o completo período de trabalho.
Como medidas de segurança adicionais para a proteção do operador contra o efeito das vibrações, deveria determinar por exemplo: Manutenção de ferramentas elétricas e de ferramentas de trabalho, manter as mãos quentes e organização dos processos de trabalho.
Instruções de serviço.
Só acionar o comutador do sentido de rotação com o motor parado.
Colocar o comutador do sentido de rotação na posição central, para evitar uma colocação em funcionamento involuntária, por exemplo durante o transporte.
Em caso de sobrecarga, a ferramenta elétrica funciona com curtos impulsos de pouca potência. Deixar a ferramenta elétrica funcionar na marcha em vazio.
Para obter resultados de trabalho fiáveis, deverá sempre realizar os aparafusamentos com o limitador de profundidade.
Desligamento electrónico do binário (veja páginas 6 - 7).
Ao trabalhar sem limitador de profundidade é possível usar o desligamento electrónico de binário.
Só ligar o binário com o motor parado.
O motor se desliga assim que o binário ajustado for alcançado e soa um sinal acústico. Depois do desligamento, deverá soltar o interruptor de ligar-desligar e premí-lo novamente para mais um aparafusamento.
É possível ligar e desligar o sinal acústico.
Ao trabalhar com o nível de binário “” segue o desligamento electrónico.
Premir a ferramenta eléctrica contra o parafuso com força suficiente, para obter bons resultados de trabalho.
Manuseio com o acumulador.
Armazenar, operar e carregar o acumulador somente com os carregadores FEIN, na faixa de temperatura operacional de 5 °C – 45°C (41°F – 113 °F). A temperatura do acumulador deve estar na faixa de temperatura operacional do acumulador desde o início do processo de carregamento.
| Indicação LED | Significado Ação | |
| 1 – 4 LEDs verdes | Estado de carga porcentual | Funcionamento |
| Luz contínua vermelha | O acumulador está quase vazio | Carregar o acumulador |
| Luz vermelha intermitente | O acumulador não está pronto para funcionar | O acumulador deve estar na sua faixa de temperatura operacional antes de ser carregado |
O verdadeiro porcentual do estado de carga do acumulador só é indicado quando o motor da ferramenta elétrica está parado.
Se houver uma descarga total do acumulador, a eletrónica pára automaticamente o motor.
Manutenção e serviço pós-venda.
No caso de aplicações extremas, é possível que durante o processamento de metais se deposite pó condutivo no interior da ferramenta elétrica. Soprar frequentemente o interior da ferramenta elétrica, pelas aberturas de ventilação, com ar comprimido seco e livre de óleo.
Produtos que entraram em contacto com asbesto não devem ser enviados para reparo. Produtos contaminados com asbesto devem ser descartados de acordo com as regulamentações locais para o descarte de resíduos que contém asbesto.
A atual lista de peças sobressalentes desta ferramenta elétrica se encontra na internet em www.fein.com.
As seguintes peças podem ser substituídas pelo utente:
Ferramentas de trabalho, limitador de profundidade, acumulador, gancho para andaimes
Garantia legal e garantia.
A garantia legal para este produto é válida conforme as regras legais no país onde é colocado em funcionamento. Além disso, a FEIN oferece uma garantia conforme a declaração de garantia do fabricante FEIN. É possível que o volume de fornecimento da sua ferramenta elétrica só contenha uma parte dos acessórios descritos ou ilustrados nesta instrução de serviço.
Declaração de conformidade.
A Declaração CE aplica-se apenas a países da União Europeia e da EFTA (Associação Europeia de Comércio Livre) e apenas para produtos destinados ao mercado da UE ou EFTA. Após o lançamento do produto no mercado da UE, a marca UKCA perde sua validade.
A Declaração UKCA aplica-se apenas ao mercado do Reino Unido (Inglaterra, País de Gales e Escócia) e apenas aos produtos destinados ao mercado do Reino Unido. Assim que o produto for lançado no mercado do Reino Unido, a marca CE perderá a validade.
A firma FEIN declara, em responsabilidade exclusiva, que este produto corresponde às respectivas especificações indicadas na última página desta instrução de serviço.
Documentação técnica em: C. & E. Fein GmbH, D-73529 Schwäbisch Gmünd
Proteção do meio ambiente, eliminação.
Embalagens, ferramentas elétricas a serem deitadas fora e acessórios velhos devem ser encaminhados a uma reciclagem ecológica.
Os acumuladores só devem ser eliminados corretamente se estiverem completamente descarregados.
No caso de acumuladores que não estiverem completamente descarregados, os contactos deverão ser isolados preventivamente com fitas adesivas de modo que não ocorram curto-circuitos.
