| Produkttyp | Sladdlös skruvdragare |
| Märke | Fein |
| Modell | ASCS 6.3 Select |
| Huvudsaklig användning | Skruvning och lossning av skruvar, särskilt självborrande och självgängande |
| Strömförsörjning | Batteri (Li-jon) |
| Laddningstemperaturområde för batteri | 5 °C – 45 °C |
| Laddningsindikering | LED (1 till 4 gröna = laddningsnivå i %, fast röd = låg, blinkande röd = utanför temperaturområde) |
| Elektroniskt momentstopp | Ja, justerbart, med ljudsignal som kan aktiveras/inaktiveras |
| Rotationsriktning | Reversibel med mittposition för låsning |
| Djupanslag | Ja, för optimal skruvning |
| Överhettningsskydd | Arbetar med korta pulser med låg effekt |
| Batterikompatibilitet | Endast originalbatterier från FEIN |
| Ljudnivå | Uppmätta värden (se bruksanvisning) |
| Vibrationer | Uppmätta enligt EN 62841 |
| Underhåll | Blås torr tryckluft genom ventilationsspringorna |
| Användarutbytbara delar | Arbetsverktyg, djupanslag, batteri, krok |
| Säkerhet | Läs varningarna, använd ögonskydd, ta bort batteriet före arbete |
| Miljöskydd | Återvinn enligt direktiv, kasta inte batteriet i eld |
| Garanti | Enligt lagstadgade bestämmelser + tillverkardeklaration från FEIN |
| Överensstämmelse | CE- och UKCA-märkning beroende på marknad |
| Ingående tillbehör | Djupanslag, krok |
| Verktygstyp | Handhållen |
| Utomhusbruk | Skyddad mot väder och vind |
Vanliga frågor - ASCS 6.3 Select Fein
Användarfrågor om ASCS 6.3 Select Fein
0 fråga om denna apparat. Svara på dem du kan eller ställ din egen.
Ställ en ny fråga om denna apparat
Ladda ner instruktionerna för din Skruvdragare i PDF-format gratis! Hitta din manual ASCS 6.3 Select - Fein och ta tillbaka ditt elektroniska enhet i hand. På denna sida publiceras alla dokument som behövs för att använda din enhet. ASCS 6.3 Select av märket Fein.
BRUKSANVISNING ASCS 6.3 Select Fein
Tryk kun på retningsomskifteren, när motoren står stille.
Ta batteriet kun ut när elektroverktöyet er slått av.
Hold batteriet unna barn.
Innstill dreiemomentet kun när motoren står stille.
Motoren stoppes automatisk av elektronikken när batteriet er utladet.

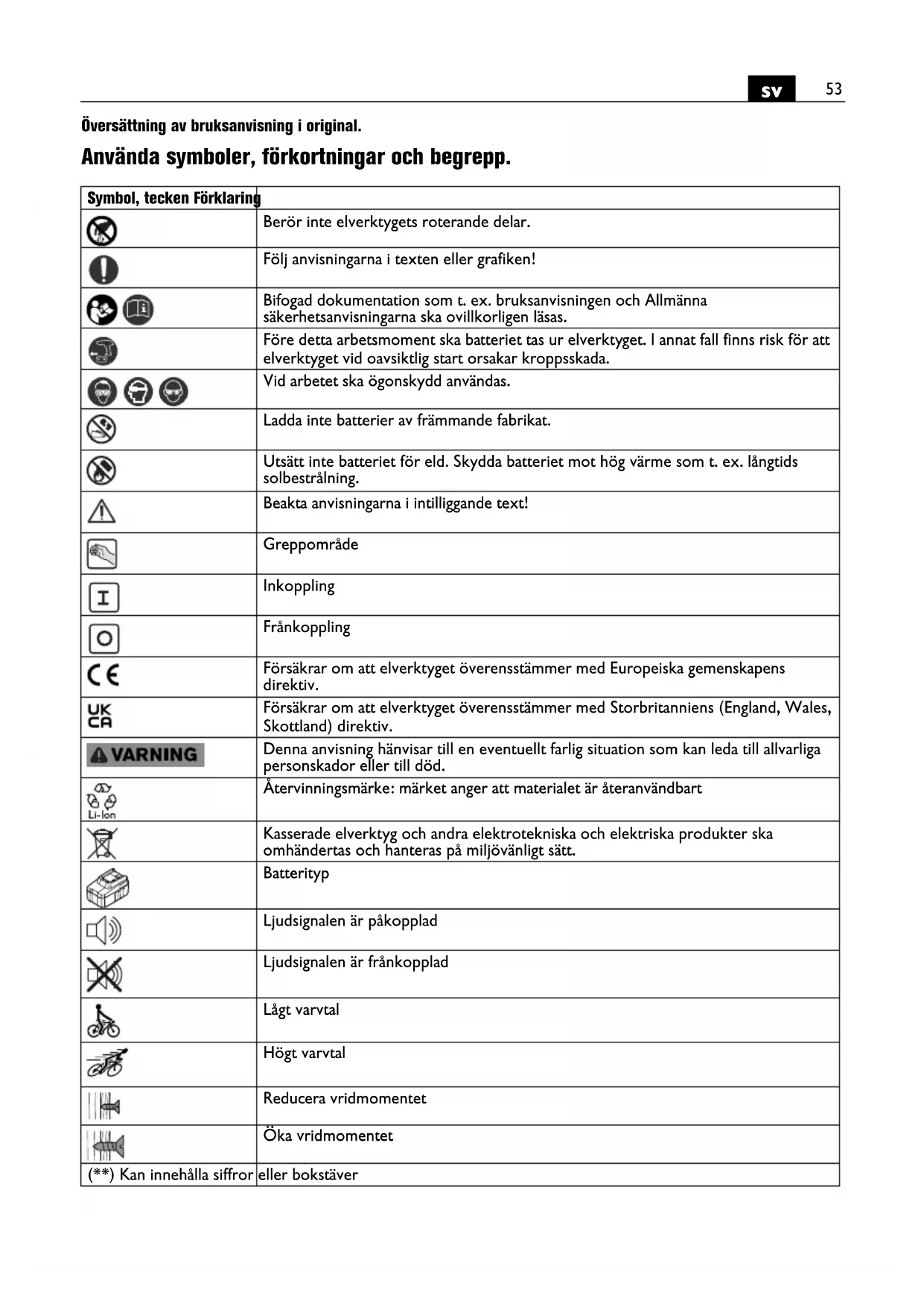

Översättning av bruksanvisning i original.
Använda symboler, förkortningar och begrepp.
| Symbol, tecken Förklaring | |||
| [8ST4] | Berör inte elverktygets roterande delar. | ||
 | Följ anvisningarna i texten eller grafiken! | ||
 | Bifogad dokumentation som t. ex. bruksanvisningen och Allmänna säkerhetsanvisningarna ska ovillkorligen läsas. | ||
 | Före detta arbetsmoment ska batteriet tas ur elverktyget. I annat fall finns risk för att elverktyget vid oavsiktlig start orsakar kroppsskada. | ||
 | Vid arbetet ska ögonskydd användas. | ||
 | Ladda inte batterier av främmande fabrikat. | ||
 | Utsätt inte batteriet för eld. Skydda batteriet mot hög värme som t. ex. långtids solbestrålning. | ||
 | Beakta anvisningarna i intilliggande text! | ||
 | Greppområde | ||
 | Inkoppling | ||
 | Frånkoppling | ||
 | Försäkrar om att elverktyget överensstämmer med Europeiska gemenskapens direktiv. | ||
 | Försäkrar om att elverktyget överensstämmer med Storbritanniens (England, Wales, Skottland) direktiv. | ||
 WARNING | Denna anvisning hänvisar till en eventuellt farlig situation som kan leda till allvarliga personskador eller till död. | ||
 | Återvinningsmärke: märket anger att materialet är återanvändbart | ||
 | Kasserade elverktyg och andra elektrotekniska och elektriska produkter ska omhändertas och hanteras på miljövänligt sätt. | ||
 | Batterityp | ||
 | Ljudsignalen är påkopplad | ||
 | Ljudsignalen är frånkopplad | ||
 | Lågt varvtal | ||
 | Högt varvtal | ||
 | Reducera vridmomentet | ||
| [D3YS] | Öka vridmomentet | ||
 Kan innehålla siffror | eller bokstäver | ||
| Tecken Internationell enhet Nationell enhet Förklaring | |||
| UV V Elektrisk likspänning | --- | ||
| n_0 | /min, min ^-1 , rpm,r/min | r/min Tomgångsvarvtal | |
| n_1 | /min, min ^-1 , rpm,r/min | r/min Lastvarvtal | |
| M... | Nm Nm Vridmoment (hårt/mjukt skruvförband) | ||
| inch tum Verktygsfäste med invändig sexkant | |||
| mm mm Skruvdiameter | |||
| kg kg Vikt enligt EPTA-Procedure 01 | |||
| L_pA | dB | dB | Ljudtrycksnivå |
| L_wA | dB | dB | Ljudeffektnivå |
| L_pCpeak | dB | dB | Toppljudtrycksnivå |
| K... | Onoggrannhet | ||
| a | m/s ^2 | m/s ^2 | Vibrationsemissionsvärde enligt EN 62841(vektorsumma i tre riktningar) |
| a_h | m/s ^2 | m/s ^2 | Vibrationsemissionsvärde (skruvdragning) |
| m, s, kg, A, mm, V,W, Hz, N, °C, dB,min, m/s ^2 | m, s, kg, A, mm, V,W, Hz, N, °C, dB,min, m/s ^2 | Bas- och härledda enheter från det Internatio-nella enhetssystemet SI. | |
För din säkerhet.
WARNING
Läs noga igenom alla säkerhetsanvisningar och instruktioner. Fel som
uppstår till följd av att säkerhetsanvisningarna och instruktionerna inte följts kan orsaka elstöt, brand och/eller allvarliga personskador.
Förvara alla varningar och anvisningar för framtida bruk.
Använd inte detta elverktyg innan du noggrant läst och fullständigt förstått denna instruktionsbok samt bifogade „Allmänna säkerhetsanvis-
ningar“ (publikationsnummer 3 41 30 465 06 0). Dessa underlag bör förvaras för senare användning och ska bifogas elverktyget vid överlåtelse eller försäljning.
Beakta även tillämpliga nationella arbetarskyddsbestämmelser.
Avsedd användning av elverktyget:
handhållen skruvdragare för i- och urdragning av skruvar med av FEIN godkända insatsverktyg och tillbehör i väderskyddad omgivning, speciellt lämplig för självborrande och själgängade skruvar.
Speciella säkerhetsanvisningar.
Håll i elverktyget endast vid de isolerade greppytorna när arbeten utförs på ställen där skruven kan skada dolda elledningar. Kontakt med en spänningsförande ledning kan sätta elverktygets metalldelar under spänning och leda till elstöt.
Se upp för dolt liggande elledningar, gas- och vattenrör. Kontrollera arbetsområdet t. ex. med en metalldetektor innan arbetet påbörjas.
Säkra arbetsstycket. Arbetsstycket ligger säkrare i en uppspänningsanordning än i handen.
Håll stadigt tag i elverktyget. Höga reaktionsmoment kan kortvarigt uppstå.
Magnesiumhaltigt material får inte bearbetas. Det finns risk för brand.
Bearbeta inte CFK (kolfiberarmerad plast) eller asbesthaltigt material. Dessa ämnen anses vara canceralstrande.
Det är förbjudet att med skruvar eller nitar fästa brickor och märken på elverktyget. En skadad isolering skyddar inte längre mot elstöt. Använd dekaler.
Använd endast tillbehör som speciellt tagits fram eller godkänts av elverktygets tillverkare. Användningen behöver inte vara säker bara för att tillbehöret passar till elverktyget.
Användning och hantering av batterier (batterimoduler).
För undvikande av faror som t. ex. brandskador, explosion, hudskador och andra personskador vid hantering med batterierna ska följande anvisningar följas:
Batterierna får inte tas isär och inte heller krossas.
Utsätt inte batterierna för mekaniska stötar. Ett skadat eller felanvänt batteri kan orsaka hälsovådliga ångor och vätskor. Ångorna kan leda till irritation i andningsvägarna. Batterivätskan kan medföra hudirritation eller brännskada.
Om batterivätskan vätt intilliggande föremål, kontrollera berörda delar, rengör eller byt dem vid behov.
Utsätt inte batteriet för hetta eller eld. Låt inte batteriet ligga i solljus.
Plocka upp batteriet ur originalförpackningen först när det ska användas.
För alla åtgärder på elverktyget ta batteriet ur elverktyget. Om elverktyget startar oavsiktligt finns risk för kroppsskada.
Frånkoppla först elverktyget innan batteriet tas ut.
Håll barn på betryggande avständ från batterier.
Håll batteriet rent och skydda det mot fukt och vatten.
Rengör batteriets och elverktygets nedsmutsade anslutningar med en torr, ren trasa.
Använd endast felfria original FEIN-batterier som är avsedda för elverktyget. Vid åtgärder på och laddning av felaktiga, skadade, reparerade, renoverade, kopierade batterier eller batterier av främmande fabrikat finns risk för brand och/eller explosion.
Följ säkerhetsanvisningarna i batteriladdarens bruksanvisning.
Hand-arm-vibrationer
Mätningen av den vibrationsnivå som anges i denna anvisning har utförts enligt en mätmetod som är standardiserad i EN 62841 och kan användas vid jämförelse av olika elverktyg. Den kan även tillämpas för preliminär bedömning av vibrationsbelastningen.
Den angivna vibrationsnivån representerar elverktygets huvudsakliga användningsområden. Om däremot elverktyget används för andra ändamål och med andra insatsverktyg eller inte underhållits ordentligt kan vibrationsnivån avvika. Detta kan öka vibrationsbelastningen väsentligt under den totala tidsperioden.
För exakt värdering av vibrationsbelastningen under en bestämd tidsperiod bör hänsyn även tas till den tid elverktyget har varit avstängt eller gått utan att vara i verkligt ingrepp. Detta kan minska vibrationsbelastningen väsentligt under den totala tidsperioden.
Bestäm extra säkerhetsåtgärder för att skydda operatören mot vibrationernas inverkan, t. ex.: underhåll av elverktyget och insatsverktygen, att hålla händerna varma, organisera arbetsförloppen.
Användningsinstruktioner.
Påverka riktningsomkopplaren endast på frånkopplad motor.
Ställ riktningsomkopplaren i mittläge för att undvika oavsiktlig driftstart, t. ex. vid transport.
Vid överhettning går elverktyget med korta, effektsvaga impulser. Låt elverktyget svalna på tomgång.
För exakt arbetsresultat ska alltid djupanslaget användas vid skruvdragning.
Elektronisk vridmomentsfrånkoppling (se sidorna 6 – 7).
Vid arbeten utan djupanslag kan den elektroniska vridmomentsfrånkopplingen användas.
Vridmomentet får kopplas om endast när motorn står stilla.
Motorn slår från när inställt vridmoment uppnås och en ljudsignal avges. Efter frånkoppling släpp strömställaren och tryck på nytt för fortsatt skruvdragning.
Ljudsignalen kan kopplas på och av.
Vid arbete med vridmomentsläge ” “bnkopplas inte skruvdragaren elektroniskt.
Tryck elverktyget tillräckligt kraftigt mot skruven för bra arbetsresultat.
Lagra, använd och ladda batteriet endast med FEIN laddare inom driftstemperaturområdet 5 °C – 45 °C (41 °F – 113 °F). Batteriets temperatur måste vid start av laddning ligga inom batteriets driftstemperaturområde.
| LED-indike-ring | Betydelse Aktion | |
| 1 – 4 gröna LED | procentuellt laddningstill-stand | Drift |
| kontinuer-ligt rött ljus | Batteriet är nästan urlad-dat | Ladda batteriet |
| rött blink-ljus | Batteriet är inte driftklart | Låt batteriet anta driftstemperatur innan det laddas |
Batteriets faktiska laddningstillständ indikeras endast när elverktygets motor stängts av.
När en djupurladdning av batteriet hotar, stannar elektroniken automatiskt motorn.
Underhåll och kundservice.
Vid bearbetning av metall kan under extrema betingelser ledande damm samlas i elverktygets inre. Renblås ofta elverktygets inre genom ventilationsöppningarna med torr och oljefri tryckluft.
Produkter som varit i beröring med asbest får inte lämnas till reparation. Disponera med asbest kontamine-rade produkter enligt landets gällande instruktioner för hantering av asbesthaltigt avfall.
Den aktuella reservdelslistan för detta elverktyg hittar du i Internet på adress: www.fein.com.
Följande delar kan du vid behov själv byta ut: Insatsverktyg, djupanslag, batteri, ställkrok
Garanti och tilläggsgaranti.
Garanti lämnas på produkten enligt de lagbestämmelser som gäller i aktuellt användningsland. Dessutom lämnar FEIN en tilläggsgaranti enligt FEIN-tillverkargaranti-förklaring.
Vid leverans av aktuellt elverktyg kan vissa delar saknas av de tillbehör som beskrivs eller visas i bruksanvisningen.
Försäkran om överensstämmelse.
CE-försäkran gäller endast för Europeiska unionens länder och EFTA (European Free Trade Association) och endast för produkter som är avsedda för EU- eller EFTA-marknaden. Efter marknadsintroduktionen av produkten på EU-marknaden förlorar UKCA tecknet sin giltighet.
UKCA-försäkran gäller endast för den brittiska marknaden (England, Wales och Skottland) och endast för produkter som är avsedda för den brittiska marknaden. Efter marknadsintroduktionen av produkten på brittiska marknaden förlorar CE - tecknet sin giltighet. FEIN försäkrar under exklusivt ansvar att denna produkt överensstämmer med de normativa dokument som anges på instruktionsbokens sista sida.
Tekniska publikationer finns hos: C. & E. Fein GmbH, D-73529 Schwäbisch Gmünd
Miljöskydd, avfallshantering.
Förpackning, skrotade elverktyg och tillbehör ska hanteras på miljövänligt sätt.
Avfallshantera batterier endast i urladdat tillstånd.
Om batteriet inte är fullständigt urladdat, isolera stick-kontakten med tejp för att undvika kortslutning.
