Produkttype	Trådløs skruemaskine
Mærke	Fein
Model	ASCS 6.3 Select
Primært brug	Fastspænding og løsning af skruer, især selvskærende og gevindskærende skruer
Strømforsyning	Akku (Li-ion)
Akkuens opladningstemperaturområde	5 °C – 45 °C
Opladningstilstandsindikator	LED (1 til 4 grønne = % opladet, fast rød = lav, blinkende rød = uden for område)
Elektronisk momentstop	Ja, justerbar, med lydsignal, der kan aktiveres/deaktiveres
Rotationsretning	Vendbar med midterste låseposition
Dybdestop	Ja, for optimal skruning
Overophedningsbeskyttelse	Drift med lave effektimpulser
Akku-kompatibilitet	Kun originale FEIN-akkumulatorer
Støjniveau	Målte værdier (se brugsanvisning)
Vibrationer	Målt i henhold til EN 62841
Vedligeholdelse	Blæs tør trykluft gennem ventilationsåbningerne
Brugerudskiftelige dele	Arbejdsværktøj, dybdestop, akku, krog
Sikkerhed	Læs advarslerne, brug øjenbeskyttelse, fjern akkuen før arbejde
Miljøbeskyttelse	Genbrug i henhold til direktiver, smid ikke akkuen i ild
Garanti	I overensstemmelse med lovgivning + FEIN-producentens erklæring
Overensstemmelse	CE- og UKCA-mærkning afhængig af marked
Medfølgende tilbehør	Dybdestop, krog
Værktøjstype	Håndholdt
Udendørs brug	Beskyttet mod vejrlig

Ofte stillede spørgsmål - ASCS 6.3 Select Fein

Hvordan justeres tilspændingsmomentet?

Brug det elektroniske momentstop. Skift kun moment, når motoren står stille. Når det indstillede moment er nået, stopper motoren, og der lyder et lydsignal.

Hvordan ændres rotationsretningen?

Betjen rotationsretningskontakten kun, når motoren står stille. Midterpositionen låser værktøjet for at forhindre utilsigtet start.

Hvordan aktiveres eller deaktiveres lydsignalet?

Lydsignalet kan aktiveres eller deaktiveres efter dine præferencer. Se brugsanvisningen for den nøjagtige procedure.

Hvad betyder LED'erne på akkuen?

1 til 4 grønne LED'er angiver opladningsprocenten. Fast rød LED = akku næsten tom; blinkende rød = akku uden for temperaturområde (5°C-45°C).

Hvordan udskiftes dybdestoppet?

Dybdestoppet er en brugerudskiftelig del. Fjern akkuen, før du skifter den. Se brugsanvisningen for detaljerede trin.

Hvordan rengøres værktøjet?

Blæs tør, oliefri trykluft gennem ventilationsåbningerne for at fjerne ledende støv, især efter arbejde på metaller.

Hvad er temperaturområdet for opladning af akkuen?

Den tilladte driftstemperatur er 5 °C til 45 °C. Ved starten af opladningsprocessen skal batteriets temperatur være inden for dette område.

Kan jeg bruge ikke-FEIN akkumulatorer?

Nej, brug kun intakte originale FEIN-akkumulatorer designet til dette værktøj. Brug af uegnede akkumulatorer kan forårsage brand eller eksplosion.

Hvad gør man ved overophedning?

Elværktøjet arbejder med korte laveffektimpulser. Lad det køre i tomgang for at køle af.

Hvordan genbruges akkuen?

Smid ikke akkuen i ild. Aflad den helt, før den smides ud. Hvis ikke afladet, isoler stikkene med tape. Aflevér den på en genbrugsplads.

BRUGSANVISNING ASCS 6.3 Select Fein

Oversættelse af den originale betjeningsvejledning.

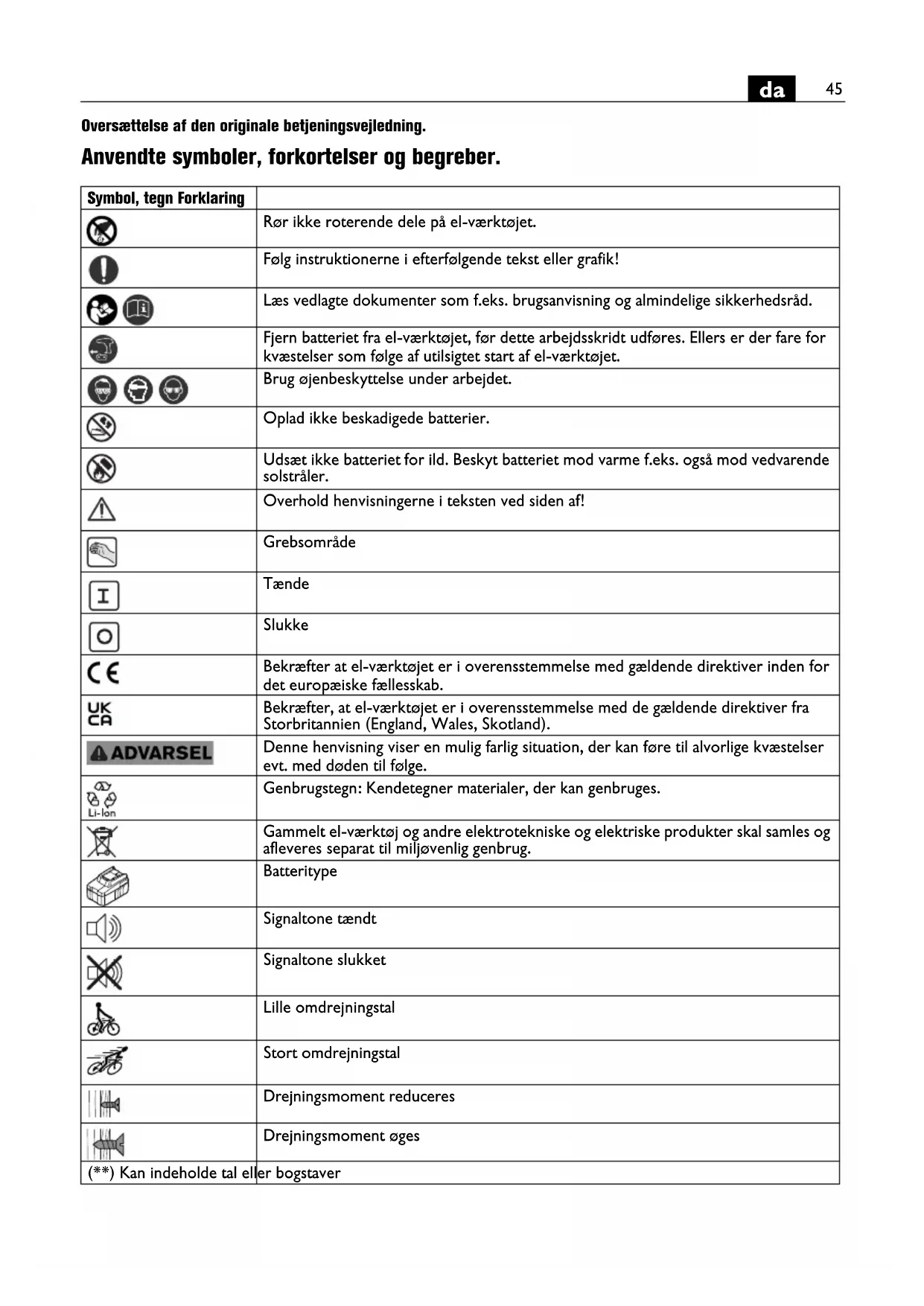

Anvendte symboler, forkortelser og begreber.

Symbol, tegn Forklaring
	Rør ikke roterende dele på el-værktøjet.
	Følg instruktionerne i efterfølgende tekst eller grafik!
	Læs vedlagte dokumenter som f.eks. brugsanvisning og almindelige sikkerhedsråd.
	Fjern batteriet fra el-værktøjet, før dette arbejdsskridt udføres. Ellers er der fare for kvæstelser som følge af utilsigtet start af el-værktøjet.
	Brug øjenbeskyttelse under arbejdet.
	Oplad ikke beskadigede batterier.
	Udsæt ikke batteriet for ild. Beskyt batteriet mod varme f.eks. også mod vedvarende solstråler.
[CHBH]	Overhold henvisningerne i teksten ved siden af!
[8C3S]	Grebsområde
	Tænde
	Slukke
	Bekræfter at el-værktøjet er i overensstemmelse med gældende direktiver inden for det europæiske fællesskab.
	Bekræfter, at el-værktøjet er i overensstemmelse med de gældende direktiver fra Storbritannien (England, Wales, Skotland).
	Denne henvisning viser en mulig farlig situation, der kan føre til alvorlige kvæstelser evt. med døden til følge.
	Genbrugstegn: Kendetegner materialer, der kan genbruges.
[YBTW]	Gammelt el-værktøj og andre elektrotekniske og elektriske produkter skal samles og afleveres separat til miljøvenlig genbrug.
[YBX4]	Batteritype
	Signaltone tændt
[2CBT]	Signaltone slukket
	Lille omdrejningstal
	Stort omdrejningstal
	Drejningsmoment reduceres
	Drejningsmoment øges
(**) Kan indeholde tal eller bogstaver

Tegn Enhed international Enhed national Forklaring
UV V Elektrisk jævnspænding		---
n_0	/min, min ^-1 , rpm,r/min	/min Ubelastet omdrejningstal
n_1	/min, min ^-1 , rpm,r/min	/min Omdrejningstal under belastning
M...	Nm Nm Drejningsmoment (hårdt/blødt skruearbejde)
	inch inch Værktøjsholder indvendig sekskant
∅mm	mm mm Skruediameter
	kg kg Vægt iht. EPTA-Procedure 01
L_pA	dB dB Lydtrykniveau
L_wA	dB dB Lydeffektniveau
L_pCpeak	dB dB Top lydtrykniveau
K...			Usikkerhed
a	m/s ^2	m/s ^2	Svingningsemissionsværdi iht. EN 62841(vektorsum for tre retninger)
a_h	m/s ^2	m/s ^2	Svingningsemissionsværdi (skruer)
	m, s, kg, A, mm, V,W, Hz, N, °C, dB,min, m/s ^2	m, s, kg, A, mm, V,W, Hz, N, °C, dB,min, m/s ^2	Basisenheder og afledte enheder fra det internationale enhedssystem SI.

For din egen sikkerheds skyld.

ADVARSEL

Læs alle sikkerhedsråd og instrukser. I tilfælde af manglende over-

holdelse af sikkerhedsråd og instrukser er der risiko for elektrisk stød, brand og/eller alvorlige kvæstelser. Opbevar alle sikkerhedsråd og instrukser til senere brug.

Anvend ikke dette el-værktøj, før du har læst nærværende brugsanvisning samt vedlagte „Almindelige sikkerhedsråd“ (skriftnummer

3 41 30 465 06 0) nøje igennem og forstået det hele. Opbevar nævnte materiale til senere brug og giv det videre til en evt. ny ejer.

Læs og overhold ligeledes de gældende nationale arbejdsbeskyttende bestemmelser.

El-værktøjets formål:

håndført skruemaskine til iskruning og løsning af skruer, specielt til brug med selvborende og selvskærende skruer, med det af FEIN godkendte tilbehør i vejrbeskyttede omgivelser.

Specielle sikkerhedsforskrifter.

Hold el-værktøjet i de isolerede gribeflader, når du udfører arbejde, hvor skruen kan ramme bøjede strømledninger. Kontakten med en spændingsførende ledning kan også sætte metalholdige værktøjsdele under spænding, hvilket kan føre til elektrisk stød.

Hold øje med skjult liggende elektriske ledninger, gasog vandrør. Kontrollér arbejdsområdet (f.eks. med en metalpejler), før arbejdet påbegyndes.

Sikre emnet. Et emne, der holdes med en spændeanordning, holdes mere sikkert end i hånden.

Hold godt fast i el-værktøjet. Der kan opstå høje reaktionsmomenter for en kort tid.

Bearbejd ikke magnesiumholdigt materiale. Brandfare. Bearbejd ikke CFK (glasfiberforstærket kunststof) og ikke asbestholdigt materiale. Disse gælder som kræftfremkaldende.

Det er forbudt at skrue eller nitte skilte og tegn på elværktøjet. En beskadiget isolering beskytter ikke mod elektrisk stød. Anvend klæbeetiketter.

Anvend ikke tilbehør, hvis det ikke er udviklet eller frigivet specielt af el-værktøjets fabrikant. Sikker drift er ikke kun givet ved, at tilbehøret passer til dit el-værktøj.

Brug og behandling af batteriet.

Overhold følgende henvisninger for at undgå farer som forbrænding, brand, eksplosion, hudkvæstelser og andre kvæstelser som følge af håndtering med batterierne:

Batterier må ikke skilles ad, åbnes eller hakkes itu. Udsæt ikke batterierne for mekaniske stød. Beskadiges batteriet eller anvendes det forkert, kan skadelige dampe og væsker sive ud. Dampene kan irritere luftvejene. Sivende batterivæske kan føre til hudirritation eller forbrændinger.

Hvis væske siver ud af det beskadigede batteri og fugter nærliggende genstande, kontroller da de pågældende dele, rengør dem eller udskift dem efter behov.

Udsæt ikke batterier for varme eller ild. Opbevar ikke batteriet i direkte solstråler.

Tag først batteriet ud af den originale emballage, när det skal bruges.

Tag batteriet ud af el-værktøjet, før arbejde udføres på el-værktøjet. Går el-værktøjet utilsigtet i gang, kan man blive kvæstet.

Fjern kun batterier, når el-værktøjet er slukket.

Hold batterier uden for børns rækkevidde.

Hold batterier rene og beskyt dem mod fugtighed og vand. Rengør batteriet og el-værktøjets snavsede tilslutninger med en tør, ren klud.

Brug kun intakte originale FEIN batterier, der er beregnet til dit el-værktøj. Arbejde med og opladning af forkerte, beskadigede eller reparerede batterier, efterligninger og fremmede fabrikater er forbundet med fare for brand og/eller fare for eksplosion.

Følg sikkerhedsrådene i brugsanvisningen til batteri- laderen.

Vibrationsniveauet angivet i disse instruktioner er målt jævnfør en måleprocedure, normeret i EN 62841, og kan benyttes til indbyrdes sammenligning af el-værktøj. Den egner sig desuden til en foreløbig vurdering af vibrationsbelastningen.

Det angivne vibrationsniveau repræsenterer el-værktø-jets vigtigste anvendelsesformer. Hvis el-værktøjet benyttes på anden måde med ikke formålsbestemt tilbehør eller ved utilstrækkelig vedligeholdelse, kan vibrationsniveauet afvige. Derved kan vibrationsbelastningen i hele arbejdsperioden forøges betydeligt.

Ved en nøjagtig vurdering af vibrationsbelastningen bør der også tages højde for den tid, hvor værktøjet enten er slukket eller fortsat er tændt, men ikke er i egentlig brug. Det kan reducere vibrationsbelastningen i hele arbejdsperioden betydeligt.

Fastlæg yderligere sikkerhedsforanstaltninger til beskyttelse af brugeren mod vibrationernes effekt som f.eks.: Vedligeholdelse af el-værktøj og tilbehør, hold hænderne varme, organisation af arbejdsprocedurer.

Betjeningsforskrifter.

Stil retningsomskifteren i midten for at undgå utilsigtet ibrugtagning f.eks. under transport.

Ved overophedning kører el-værktøjet kun med korte, ydelsesfattige impulser. Lad el-værktøjet afkøle i tomgang.

Udfør altid skruearbejde med dybdeanslag for at opnå et pålideligt arbejdsresultat.

Elektronisk frakobling af drejningsmoment (se side 6 - 7).

Når der arbejdes uden dybdeanslag, kan den elektroniske frakobling af drejningsmoment bruges.

Indstil kun drejningsmomentet, når motoren står stille. Motoren slukker, når det indstillede drejningsmoment er nået, og der høres en signaltone. Efter frakoblingen slip da start-stop-kontakten og tryk på den igen til yderligere skruearbejde.

Du kan tænde og slukke for signaltonen.

Når der arbejdes med momenttrinnet „gennemføres ingen elektronisk frakobling.

Tryk el-værktøjet tilstrækkeligt kraftigt mod skruen for at opnå et godt arbejdsresultat.

Opbevar, brug og lad kun akkuen med FEIN ladere i driftstemperaturområdet på 5 °C – 45 °C (41 °F – 113 °F). Akku-temperaturen skal befinde sig i akku-driftstemperaturområdet, när opladningen går i gang.

LED-lampe Betydning Handling
1 – 4 grøn LED-lampe	Procentuel ladetilstand	Drift
rødt kon-stant lys	Batteriet er næsten tom	Batteri oplades
rødt blin-kende lys	Batteriet er ikke klar til brug	Batteri skal være afkø-let før det sættes i lader, herefter oplades det

Batteriets aktuelle procentuelle ladetilstand vises kun, när el-værktøjets motor er stoppet.

Ved en forestående dyb afladning af batteriet stopper elektronikken automatisk motoren.

Under ekstreme brugsbetingelser kan bearbejdning af metal føre til aflejring af ledende støv inde i el-værktøjet. Blæs hyppigt den

indvendige del af el-værktøjet med tør og oliefri trykluft gennem ventilationsåbningerne.

Produkter, der er kommet i kontakt med asbest, må ikke sendes til reparation. Bortskaf produkter, der er forurenet med asbest, iht. forskrifterne om bortskaffelse af asbestholdigt affald, er gældende i brugslandet.

Den aktuelle reservedelsliste til dette el-værktøj findes på internettet under www.fein.com.

Følgende dele kan du selv udskifte efter behov: Tilbehør, dybdeanslag, akku, stilladskrog

Mangelsansvar/reklamationsret og garanti.

Mangelsansvaret/reklamationsretten er fastlagt i de lovbestemmelser, der gælder i det land, hvor maskinen markedsføres. Derudover yder FEIN garanti iht. FEIN fabrikantens garantierklæring.

Det kan være, at el-værktøjet kun leveres med en del af det tilbehør, der beskrives eller illustreres i brugsanvisning.

CE-erklæringen gælder kun for lande i den Europæiske Union og EFTA (European Free Trade Association) og kun for produkter, der er beregnet til EU- eller EFTA-markedet. Når produktet er markedsført på EU-markedet, mister UKCA tegnet sin gyldighed.

UKCA-erklæringen gælder kun for det britiske marked (England, Wales og Skotland) og kun for produkter, der er beregnet til det britiske marked. Når produktet er markedsført på det britiske marked, mister CE-tegnet sin gyldighed.

Firmaet FEIN erklærer på eget ansvar, at dette produkt er i overensstemmelse med de gældende bestemmelser, der findes på den sidste side i denne brugsanvisning.

Emballage, udtjent el-værktøj og tilbehør bedes afleveret til miljøvenlig genbrug.

Batterier skal være afladet, før de bortskaffes.

Ved ikke fuldstændigt afladede batterier isoleres stikforbindelsen med tape for at beskytte mod kortslutning.

Ikke utsett batteriene for varme eller ild. Batteriene må ikke lagres i direkte sol.
