| Producttype | Snoerloze schroefmachine |
| Merk | Fein |
| Model | ASCS 6.3 Select |
| Hoofdtoepassing | Schroeven vast- en losdraaien, met name zelftappende en zelfborende schroeven |
| Voeding | Accu (Li-ion) |
| Accu-oplading temperatuurbereik | 5 °C – 45 °C |
| Laadstatusweergave | LED (1 tot 4 groen = % lading, rood continu = laag, rood knipperend = buiten bereik) |
| Elektronische koppeluitschakeling | Ja, instelbaar, met in- en uitschakelbaar geluidssignaal |
| Draairichting | Omkeerbaar met vergrendelingsmiddelstand |
| Diepte-aanslag | Ja, voor optimaal schroeven |
| Oververhittingsbeveiliging | Werking met laagvermogen pulsen |
| Accu-compatibiliteit | Alleen originele FEIN accu's |
| Geluidsniveau | Gemeten waarden (zie gebruiksaanwijzing) |
| Trillingen | Gemeten volgens EN 62841 |
| Onderhoud | Droge perslucht in ventilatiesleuven blazen |
| Door gebruiker vervangbare onderdelen | Werkgereedschappen, diepte-aanslag, accu, haak |
| Veiligheid | Waarschuwingen lezen, oogbescherming dragen, accu verwijderen voor werkzaamheden |
| Milieubescherming | Recycelen volgens richtlijnen, accu niet in vuur gooien |
| Garantie | Conform wettelijke regelgeving + FEIN fabrikantverklaring |
| Conformiteit | CE- en UKCA-markering volgens markt |
| Inbegrepen accessoires | Diepte-aanslag, haak |
| Gereedschapstype | Draagbaar |
| Buitengebruik | Beschut tegen weersinvloeden |
Veelgestelde vragen - ASCS 6.3 Select Fein
Gebruikersvragen over ASCS 6.3 Select Fein
0 vraag over dit apparaat. Beantwoord die u kent of stel uw eigen vraag.
Stel een nieuwe vraag over dit apparaat
Download de handleiding voor uw Schroevendraaier in PDF-formaat gratis! Vind uw handleiding ASCS 6.3 Select - Fein en neem uw elektronisch apparaat weer in handen. Op deze pagina staan alle documenten die nodig zijn voor het gebruik van uw apparaat. ASCS 6.3 Select van het merk Fein.
GEBRUIKSAANWIJZING ASCS 6.3 Select Fein
Vertaling van de oorspronkelijke gebruiksaanwijzing.

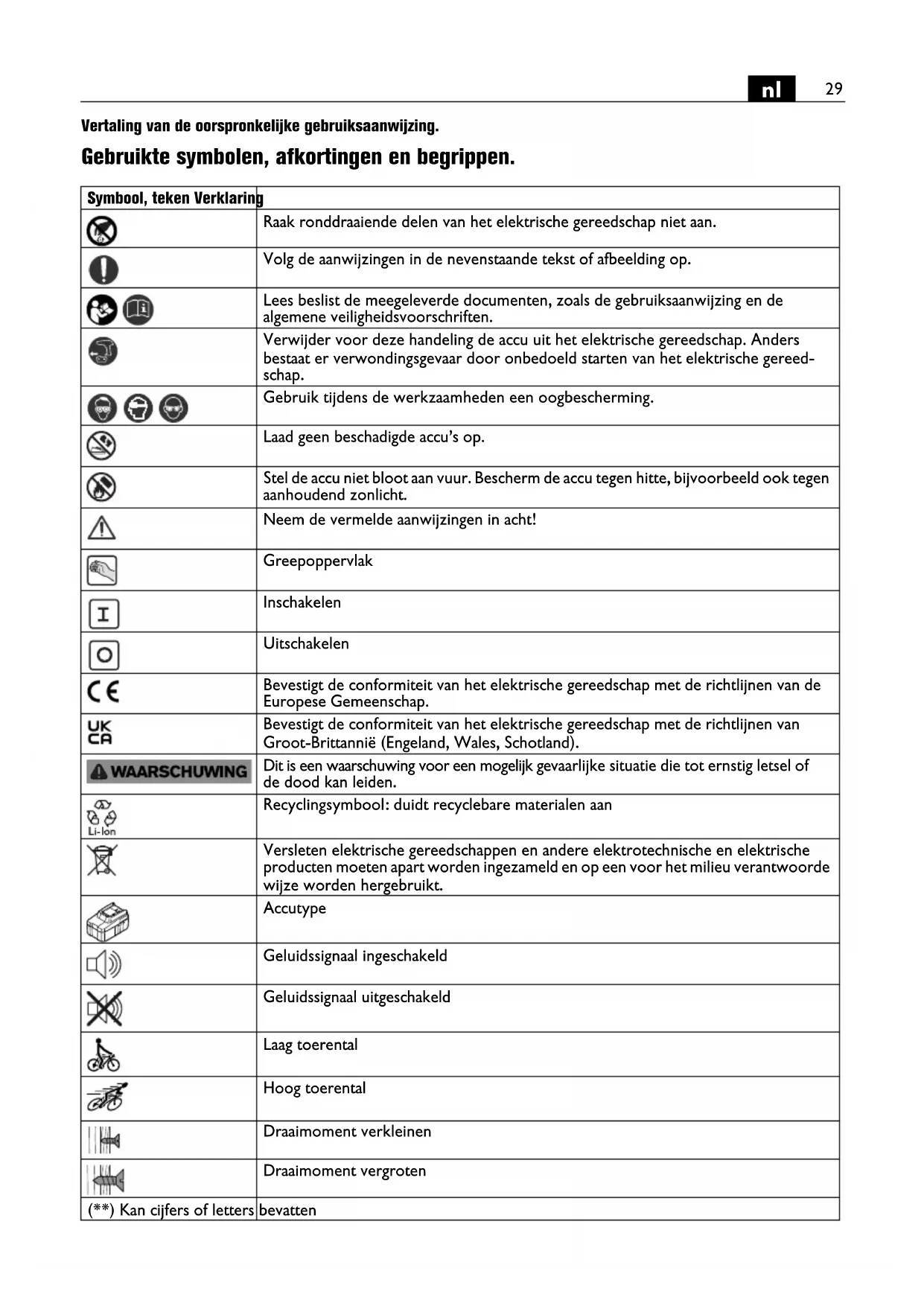

Gebruikte symbolen, afkortingen en begrippen.
| Symbool, teken Verklaring | |||
 | Raak ronddraaiende delen van het elektrische gereedschap niet aan. | ||
 | Volg de aanwijzingen in de nevenstaande tekst of afbeelding op. | ||
 | Lees beslist de meegeleverde documenten, zoals de gebruiksaanwijzing en de algemene veiligheidsvoorschriften. | ||
 | Verwijder voor deze handeling de accu uit het elektrische gereedschap. Anders bestaat er verwondingsgevaar door onbedoeld starten van het elektrische gereedschap. | ||
 | Gebruik tijdens de werkzaamheden een oogbescherming. | ||
 | Laad geen beschadigde accu's op. | ||
 | Stel de accu niet bloot aan vuur. Bescherm de accu tegen hitte, bijvoorbeeld ook tegen aanhoudend zonlicht. | ||
 | Neem de vermelde aanwijzingen in acht! | ||
 | Greepoppervlak | ||
 | Inschakelen | ||
 | Uitschakelen | ||
 | Bevestigt de conformiteit van het elektrische gereedschap met de richtlijnen van de Europese Gemeenschap. | ||
 | Bevestigt de conformiteit van het elektrische gereedschap met de richtlijnen van Groot-Brittannië (Engeland, Wales, Schotland). | ||
 | Dit is een waarschuwing voor een mogelijk gevaarlijke situatie die tot ernstig letsel of de dood kan leiden. | ||
 | Recyclingsymbool: duidt recyclebare materialen aan | ||
 | Versleten elektrische gereedschappen en andere elektrotechnische en elektrische producten moeten apart worden ingezameld en op een voor het milieu verantwoorde wijze worden hergebruikt. | ||
 | Accutype | ||
 | Geluidssignaal ingeschakeld | ||
 | Geluidssignaal uitgeschakeld | ||
 | Laag toerental | ||
 | Hoog toerental | ||
 | Draaimoment verkleinen | ||
 | Draaimoment vergroten | ||
| (**) Kan cijfers of letters | bevatten | ||
| Teken Eenheid internationaal Eenheid nationaal Verklaring | |||
| UV V Elektrische gelijkspanning | --- | ||
| n_0 | /min, min ^-1 , rpm,r/min | min ^-1 | Onbelast toerental |
| n_1 | /min, min ^-1 , rpm,r/min | min ^-1 | Belast toerental |
| M... | Nm Nm Draaimoment | (harde/zachte schroef | fverbinding) |
| [DKAC] | inch inch Gereedschapopname inbus | ||
| _mm | mm mm Schroefdiameter | ||
| [3HOX] | kg kg Gewicht volgens | EPTA-Procedure 01 | |
| L_pA | dB dB Geluidsdrukniveau | ||
| L_wA | dB dB Geluidsvermogene | niveau | |
 | dB dB Piekgeluidsdrukniveau | ||
| K... | Onzekerheid | ||
| a | m/s ^2 | m/s ^2 | Trillingsemissiewaarde volgens EN 62841 (vectorsom van drie richtingen) |
| a_h | m/s ^2 | m/s ^2 | Trillingsemissiewaarde (schroeven) |
| m, s, kg, A, mm, V,W, Hz, N, °C, dB,min, m/s ^2 | m, s, kg, A, mm, V,W, Hz, N, °C, dB,min, m/s ^2 | Basiseenheden en afgeleide eenheden uit het internationale eenhedenstelsel SI. | |
Voor uw veiligheid.
WAARSCHUWING
Lees alle veiligheidswaarschuwingen en alle voor-
schriften. Als de waarschuwingen en voorschriften niet worden opgevolgd, kan dit een elektrische schok, brand of ernstig letsel tot gevolg hebben.
Bewaar alle waarschuwingen en voorschriften voor toekomstig gebruik.
Gebruik dit elektrische gereedschap niet voordat u deze gebruiksaanwijzing en de meegeleverde
„Algemene veiligheidsvoorschriften“ (documentnummer 3 41 30 465 06 0) grondig heeft gelezen en volledig heeft begrepen. Bewaar deze documentatie voor later gebruik en geef ze mee wanneer u het elektrische gereedschap doorgeeft of verkoopt.
Neem ook de geldende nationale arbeidsveiligheidsregels in acht.
Bestemming van het elektrische gereedschap:
handgevoerde schroevendraaier voor het in- en uitdraaien van schroeven, speciaal voor gebruik met zelfborende en zelfsnijdende schroeven, met de door FEIN goedgekeurde inzetgereedschappen in een tegen weersinvloeden beschermde omgeving.
Bijzondere veiligheidsvoorschriften.
Houd het gereedschap aan de geïsoleerde greepvlakken vast als u werkzaamheden uitvoert waarbij de schroef verborgen stroomleidingen kan raken. Contact met een onder spanning staande leiding kan ook metalen delen van het gereedschap onder spanning zetten en tot een elektrische schok leiden.
Let op verborgen liggende elektrische leidingen en buizen voor gas en water. Controleer de werkomgeving voor het begin van de werkzaamheden, bijvoorbeeld met een metaaldetector.
Zet het werkstuk vast. Een in een spanvoorziening vastgezet werkstuk wordt steviger vastgehouden dan in uw hand.
Houd het elektrische gereedschap goed vast. Er kunnen gedurende korte tijd grote reactiemomenten optreden.
Bewerk geen magnesiumhoudend materiaal. Er bestaat brandgevaar.
Bewerk geen met koolstofvezel versterkte polymeren (CFRP) en geen asbesthoudend materiaal. Deze gelden als kankerverwekkend.
Er mogen geen plaatjes of symbolen op het elektrische gereedschap worden geschroefd of geniet. Een beschadigde isolatie biedt geen bescherming tegen een elektrische schok. Gebruik stickers.
Gebruik geen toebehoren dat niet speciaal door de fabrikant van het elektrische gereedschap is ontwikkeld of vrijgegeven. Een veilig gebruik is niet alleen gegeven door het feit dat een toebehoren op uw elektrische gereedschap past.
Gebruik en behandeling van de accu (accublok).
Ter voorkoming van gevaren, zoals brandwonden, brand, explosie, huidletsel en ander letsel bij de omgang met de accu, dient u de volgende aanwijzingen in acht te nemen:
Accu's mogen niet gedemonteerd, geopend of gefragmenteerd worden. Stel de accu's niet bloot aan mechanische schokken. Bij beschadiging en onjuist gebruik van de accu kunnen er schadelijke dampen en vloeistoffen vrijkomen. De dampen kunnen de luchtwegen irriteren. Gelekte accuvloeistof kan tot huidirritaties en brandwonden leiden.
Als de uit de accu gelekte vloeistof naburige voorwerpen heeft bevochtigd, dient u de desbetreffende delen te controleren, te reinigen en indien nodig te vervangen.
Stel de accu niet bloot aan hitte of vuur. Bewaar de accu niet in fel zonlicht.
Verwijder de accu pas uit de originele verpakking als deze moet worden gebruikt.
Neem de accu vóór werkzaamheden aan het elektrische gereedschap uit het gereedschap. Als het elektrische gereedschap onbedoeld begint te lopen, bestaat er verwondingsgevaar.
Verwijder de accu alleen als het elektrische gereedschap uitgeschakeld is.
Houd kinderen uit de buurt van accu's.
Houd de accu schoon en bescherm deze tegen vocht en water. Reinig de vuil geworden aansluitingen van de accu en van het elektrische gereedschap met een droge, schone doek.
Gebruik alleen intacte, originele FEIN-accu's, die voor uw elektrische gereedschap bestemd zijn. Bij het werken met en het opladen van verkeerde, beschadigde, gerepareerde of opgeknapte accu's, nabootsingen en accu's van andere merken bestaat brandgevaar en/of explosiegevaar.
Volg de veiligheidsvoorschriften in de gebruiksaanwijzing van de acculader op.
Hand- en armtrillingen
Het in deze gebruiksaanwijzing vermelde trillingsniveau is gemeten met een volgens EN 62841 genormeerde meetmethode en kan worden gebruikt om elektrische gereedschappen met elkaar te vergelijken. Deze is ook geschikt voor een voorlopige inschatting van de trillingsbelasting.
Het aangegeven trillingsniveau representeert de hoofdzakelijke toepassingen van het elektrische gereedschap. Als echter het elektrische gereedschap wordt gebruikt voor andere toepassingen, met afwijkende inzetgereedschappen of onvoldoende onderhoud, kan het trillingsniveau afwijken. Dit kan de trillingsbelasting gedurende de gehele arbeidsperiode duidelijk verhogen.
Voor een nauwkeurige schatting van de trillingsbelasting moet ook rekening worden gehouden met de tijd waarin het gereedschap uitgeschakeld is, of waarin het gereedschap wel loopt, maar niet werkelijk wordt gebruikt. Dit kan de trillingsbelasting gedurende de gehele arbeidsperiode duidelijk verminderen.
Leg extra veiligheidsmaatregelen ter bescherming van de bediener tegen het effect van trillingen vast, zoals: onderhoud van elektrische gereedschappen en inzetgereedschappen, warm houden van de handen, organisatie van het arbeidsproces.
Bedieningsvoorschriften.
Bedien de draairichtingomschakelaar alleen als de motor stilstaat.
Breng de draarichtingomschakelaar in de middelste stand ter voorkoming van onbedoelde inbedrijfstelling, bijv. tijdens het vervoer.
Bij oververhitting loopt het elektrische gereedschap met korte, vermogensarme impulsen. Laat het elektrische gereedschap afkoelen door het onbelast te laten lopen.
Voer voor betrouwbare werkresultaten schroefverbindingen altijd met diepteaanslag uit.
Elektronische draaimomentuitschakeling (zie pagina's 6 - 7).
Tijdens werkzaamheden zonder diepteaanslag kunt u de elektronische draaimomentuitschakeling gebruiken.
Stel het draaimoment alleen in als de motor stilstaat.
De motor wordt uitgeschakeld als het ingestelde draai-moment wordt bereikt en er klinkt een geluidssignaal.
Na de uitschakeling laat u de aan/uit-schakelaar los.
Druk de schakelaar weer in als u opnieuw wilt schroeven.
U kunt het geluidssignaal in- en uitschakelen.
Tijdens werkzaamheden met de draaimomentstand „” wordt geen elektronische uitschakeling plaats.
Druk het elektrische gereedschap voldoende stevig tegen de schroef om goede werkresultaten te bereiken.
Omgang met de accu.
Laad de accu alleen met FEIN oplaadapparaten op. De accu mag alleen worden bewaard, gebruikt en opgeladen in het bedrijfstemperatuurbereik van 5°C – 45 °C (41 °F – 113 °F). De accutemperatuur moet bij het begin van het opladen binnen het bedrijfstemperatuurbereik liggen.
| Led-indica-tie | Betekenis Actie | |
| 1 – 4 groene leds | Oplaadtoe-stand in pro-centen | Gebruik |
| Rood per-manent licht | Accu is bijna leeg | Accu opladen |
| Rood knip-perlicht | Accu is niet gereed voor gebruik | Accu in bedrijfstempe-ratuurbereik brengen en vervolgens opladen |
Het werkelijke oplaadpercentage van de accu wordt alleen weergegeven als de motor van het elektrische gereedschap stilstaat.
Voordat de accu helemaal leeg is, stopt de elektronica automatisch de motor.
Onderhoud en klantenservice.
Onder extreme gebruiksomstandigheden kan bij het bewerken van metalen geleidend stof in het elektrische gereedschap terecht-
komen. Blaas het inwendige van het elektrische gereedschap via de ventilatieopeningen met droge en olievrije perslucht uit.
Producten die met asbest in aanraking zijn gekomen, mogen niet voor reparatie worden afgegeven. Voer met asbest gecontamineerde producten af volgens de in uw land geldende voorschriften voor de afvoer van asbesthoudend afval.
De actuele onderdelenlijst van dit elektrische gereedschap vindt u op www.fein.com.
De volgende delen kunt u indien nodig zelf vervangen: Inzetgereedschappen, diepteaanslag, accu, steigerhaak
Wettelijke garantie en fabrieksgarantie.
De wettelijke garantie op het product geldt overeenkomstig de wettelijke regelingen in het land waar het product wordt verkocht. Bovendien biedt FEIN garantie overeenkomstig de FEIN-fabrieksgarantieverklaring. Het is mogelijk dat bij het elektrische gereedschap slechts een deel van het in deze gebruiksaanwijzing beschreven en afgebeelde toebehoren wordt meegeleverd.
Conformiteitsverklaring.
De CE-verklaring geldt alleen voor landen van de Europese Unie en de EFTA (European Free Trade Association) en alleen voor producten die bestemd zijn voor de EU- of EFTA-markt. Zodra het product op de EU-markt is gebracht, verliest het UKCA-teken zijn geldigheid.
De UKCA-verklaring geldt alleen voor de Britse markt (Engeland, Wales en Schotland) en alleen voor producten die voor de Britse markt bestemd zijn. Zodra het product op de Britse markt is gebracht, verliest het CE- teken zijn geldigheid.
De firma FEIN verklaart als alleen verantwoordelijke dat dit product overeenstemt met de geldende bepalingen die op de laatste pagina van deze gebruiksaanwijzing vermeld staan.
Technische documentatie bij: C. & E. Fein GmbH, D-73529 Schwäbisch Gmünd
Milieubescherming en afvoer van afval.
Voer verpakkingen, versleten elektrische gereedschappen en toebehoren op een voor het milieu verantwoorde wijze af.
Accu's alleen in lege toestand naar een daarvoor aangewezen verwerkingsplaats brengen.
Accu's die niet helemaal leeg zijn, moeten ter voorkoming van kortsluiting van de insteekverbindingen met plakband worden geïsoleerd.
