| Zīmols | Fein |
| Modelis | SCT 540 UX |
| Produkta veids | Pārnēsājams skrūvgriezis |
| Barošana | Elektrotīkls (barošanas kabelis) |
| Nominālais spriegums | 230 V ~ |
| Frekvence | 50/60 Hz |
| Instrumenta turētājs | Sešstūra pads 1/4" (6,35 mm) |
| Tukšgaitas ātrums | Maināms (elektroniskā regulēšana) |
| Maksimālais griezes moments | Regulējams, diapazons mazām un vidējām skrūvēm |
| Maksimālais skrūves diametrs | 6 mm (aptuvens sausai būvniecībai) |
| Dubultā izolācija | Jā (dubultās izolācijas simbols) |
| Ieteicamā diferenciālā aizsardzība | Diferenciālais slēdzis maks. 30 mA |
| Dziļuma ierobežotājs | Jā, integrēts |
| Rotācijas virziens | Reversīvs (pa kreisi/pa labi) |
| Galvenās funkcijas | Skrūvēšana un atskrūvēšana, griezes momenta regulēšana, lietošana sausā būvniecībā |
| Apkope | Notīriet ventilācijas atveres ar nemetālisku instrumentu; izpūtiet ar saspiestu gaisu |
| Rezerves daļas | Pieejamas vietnē www.fein.com; darba instrumenti, dziļuma ierobežotājs, siksna, magazīna ir nomaināmas lietotājam |
| Remontējamība | FEIN pēcpārdošanas serviss; tīkla kabeli nomainīt drīkst tikai servisa centrs |
| Svars | Apmēram 1,5 kg (saskaņā ar EPTA procedūru 01, aptuvens) |
| Izmēri (G x P x A) | Nav norādīti instrukcijā |
| Skaņas spiediena līmenis LpA | Nav norādīts |
| Skaņas intensitātes līmenis LwA | Nav norādīts |
| Vibrācijas emisijas vērtība (skrūvējot) | Atbilst EN 62841 |
| Paredzētais lietojums | Skrūvju pievilkšana un atskrūvēšana sausā būvniecībā, aizsargātā no laikapstākļiem |
Bieži uzdotie jautājumi - SCT 540 UX Fein
Lietotāju jautājumi par SCT 540 UX Fein
0 jautājums par šo ierīci. Atbildiet uz tām, ko zināt, vai uzdodiet savu.
Uzdot jaunu jautājumu par šo ierīci
Lejupielādējiet instrukcijas savam Skrūvgriezis PDF formātā bez maksas! Atrodiet savu rokasgrāmatu SCT 540 UX - Fein un atgūstiet kontroli pār savu elektronisko ierīci. Šajā lapā ir publicēti visi dokumenti, kas nepieciešami jūsu ierīces lietošanai. SCT 540 UX zīmola Fein.

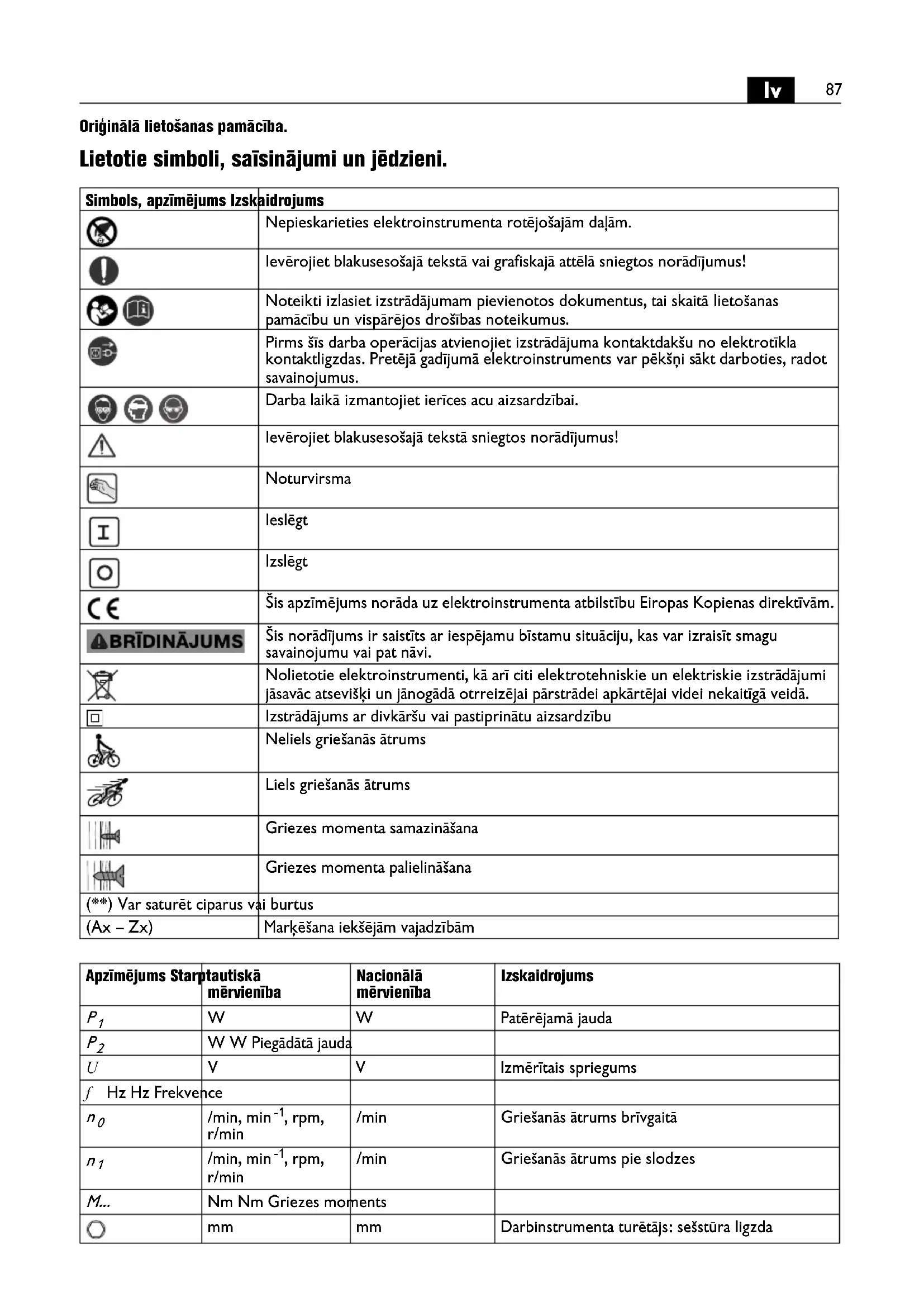

LIETOŠANAS INSTRUKCIJA SCT 540 UX Fein
Originālā lietošanas pamācība.
Lietotie simboli, saïsinājumi un jēdzieni.
| Simbols, apzīmējums Izskaidrojums | |
 | Nepieskarieties elektroinstrumenta rotējošajām daļām. |
 | levērojiet blakusesošajā tekstā vai grafiskajā attēlā sniegtos norādījumus! |
 | Noteikti izlasiet izstrādājumam pievienotos dokumentus, tai skaitā lietošanas pamācību un vispārējos drošības noteikumus. |
 | Pirms šīs darba operācijas atvienojiet izstrādājuma kontaktdakšu no elektrotīkla kontaktligzdas. Pretējā gadījumā elektroinstruments var pēkšņi sākt darboties, radot savainojumus. |
 | Darba laikā izmantojiet ierīces acu aizsardzībai. |
 | levērojiet blakusesošajā tekstā sniegtos norādījumus! |
 | Noturvirsma |
 | leslēgt |
 | Izslēgt |
 | Šis apzīmējums norāda uz elektroinstrumenta atbilstību Eiropas Kopienas direktīvām. |
| [KASW] | Šis norādījums ir saistīts ar iespējamu bīstamu situāciju, kas var izraisīt smagu savainojumu vai pat nāvi. |
 | Nolietotie elektroinstrumenti, kā arī citi elektrotehniskie un elektriskie izstrādājumi jāsavāc atsevišķi un jānogādā otrreizējai pārstrādei apkārtējai videi nekaitīgā veidā. |
 | Izstrādājums ar divkāršu vai pastiprinātu aizsardzību |
 | Neliels griešanās ātrums |
 | Liels griešanās ātrums |
 | Griezes momenta samazināšana |
 | Griezes momenta palielināšana |
| (**) Var saturēt ciparus vai burtus | |
| (Ax - Zx) | Markēšana iekšējām vajadzībām |
| Apzīmējums Starptautiskā mērvienība | Nacionālā mērvienība | Izskaidrojums |
| P_1 | W | W Patērējamā jauda |
| P_2 | W W Piegādātā jauda | |
| U | V | V lzmērītais spriegums |
| f Hz Hz Frekvence | ||
| n_0 | /min, min ^-1 , rpm, r/min | /min Griešanās ātrums brīvgaitā |
| n_1 | /min, min ^-1 , rpm, r/min | /min Griešanās ātrums pie slodzes |
| M... | Nm Nm Griezes moments | |
| ○ | mm | mm Darbinstrumenta turētājs: sešstūra ligzda |
| ∅mm | mm mm Skrūvju diamets | |
| kg kg Svars atbilstoši EPTA-Procedure 01 | ||
| L_pA | dB dB Trokšņa spiediena līmenis | |
| L_wA | dB dB Trokšņa jaudas līmenis | |
| L_pCpeak | dB | Trokšņa spiediena pīka vērtību līmenis |
| K... | Izkliede | |
| α | m/s2 | m/s2Vibrācijas paātrinājuma vērtība atbilstoši standartam EN 62841 (vektoru summa trim virzieniem) |
| αh | m/s2 | m/s2Svārstību paātrinājuma vērtība (veicot skrūvēšanu) |
| m, s, kg, A, mm, V, W, Hz, N, °C, dB, min, m/s2 | m, s, kg, A, mm, V, W, Hz, N, °C, dB, min., m/s2Pamata un atvasinātās mērvienības atbilst starptautiskajai mērvienību sistēmai SI. | |
Jūsu drošībai.
⚠ BRĪDINĀJUMS
Uzmanīgi izlasiet visus drošības noteikumus un
norādījumus. Drošības noteikumu un norādījumu neievērošana var radīt priekšnoteikumus elektriskajam triecienam, izraisīt aizdegšanos un/vai būt par cēloni smagam savainojumam.
Uzglabājiet drošības noteikumus un norādījumus turpmākai izmantošanai.
Nelietojiet šo elektroinstrumentu, pirms uzmanīgi un ar pilnīgu izpratni nav izlasīta šī lietošanas pamācība, kā arī tai pievienotie
„Vispārējie drošības noteikumi“ (izdevuma numurs 3 41 30 465 06 0). Uzglabājiet minētos pavaddokumentus turpmākai izmantošanai un elektroinstrumenta tālāknodošanas vai pārdošanas gadījumā nododiet tos jaunajam īpašniekam. levērojiet arī spēkā esošos nacionālos darba aizsardzības likumdošanas aktus.
Elektroinstrumenta pielietojums:
ar roku vadāms skrūvgriezis, kas paredzēts skrūvju ieskrūvēšanai un izskrūvēšanai no nelabvēligiem laika apstākliem pasargātās vietās, izmantojot darbinstrumentus, kuru lietošanu atļāvusi firma FEIN; instruments ir īpaši piemērots lietošanai sausbūvēs skrūvju ātrai ieskrūvēšanai.
Šis elektroinstruments ir paredzēts darbināšanai arī no mainstrāvas ğeneratoriem, kas spēj nodrošināt pietiekamu jaudu un atbilst standartam ISO 8528, kā arī izpildījuma klasei G2. Šis standarts nav piemērojams, ja tā saucamais nelineāro kroplojumu koeficients pārsniedz 10 %. Šaubu gadījumā ievāciet sīkāku informāciju par izmantojamo ğeneratoru.
Uzstādot un darbinot maiṣnstrāvas ĝeneratoru, ievērojiet lietošanas pamācībā sniegtos norādījumus un valstī spēkā esošos drošības noteikumus.
īpašie drošības noteikumi.
Veicot darbu, kura laikā ieskrūvējamā skrūve var skart slēptus elektriskos vadus vai paša instrumenta elektrokabeli, turiet instrumentu tikai aiz izolētajām virsmām. Skrūvei skarot spriegumnesošus vadus, spriegums nonāk arī uz instrumenta metāla daļām un var būt par cēloni elektriskajam triecienam.
levērojiet piesardzību, strādājot vietās, kuru tuvumā var būt slēpti elektriskie vadi, kā arī gāzes vai ūdens cauruļvadi. Pirms darba pārbaudiet šādas vietas, izmantojot, piemēram metālmeklētāju.
Nostipriniet apstrādājamo priekšmetu. Spīlierīcē iestiprināts priekšmets ir apstrādājams daudz drošāk, nekā tad, ja tas tiek turēts ar roku.
Stingri turiet elektroinstrumentu. Darba gaitā uz strādājošās personas rokām var īslaicīgi iedarboties ievērojams griezes moments.
Neapstrādājiet magniju saturošus materiālus. Var notikt aizdegšanās.
Neapstrādājiet CFK (plastmasu ar oglekla škiedru stiegrojumu) un azbestu saturošus materiālus. Tiek uzskatīts, ka šādi materiāli var izraisīt vēzi.
Nav atlauts pie elektroinstrumenta pieskrūvēt vai piekniedēt markējuma plāksnītes un apzīmējumus.
Bojātā izolācija nenodrošina pietiekošu aizsardzību pret elektrisko triecienu. Lietojiet uzlīmes.
Neizmantojiet piederumus, kas nav īpaši izstrādāti šim elektroinstrumentam vai ieteikti lietošanai kopā ar to. Piederuma drošu lietošanu vēl nenosaka apstāklis, ka to var iestiprināt elektroinstrumentā.
Regulāri tīriet elektroinstrumenta ventilācijas atveres, izmantojot nemetāla rīkus. Dzinēja dzesēšanas ventilators ivelk putekļus elektroinstrumenta korpusā. Metāla putekļu uzkrāšanās korpusā var būt par cēloni paaugstinātai elektrobīstamībai.
Pirms elektroinstrumenta lietošanas pärbaudiet, vai nav bojāts tā elektrokabelis un elektrotīkla kontaktdakša.
leteikums: vienmēr pievienojiet elektroinstrumentu caur noplūdes strāvas aizsargreleju (RCD) ar aizsargstrāvu 30 mA vai mazāku.
Vibrācijas iedarbība uz rokām un delnām
Šajā pamācībā norādītais vibrācijas līmenis ir izmērīts atbilstoši standartā EN 62841 noteiktajai procedūrai un var tikt lietots elektroinstrumentu salīdzināšanai. To var izmantot arī vibrācijas radītās papildu slodzes iepriekšējai novērtēšanai.
Norādītais vibrācijas līmenis ir attiecināms uz elektroinstrumenta galvenajiem pielietojuma veidiem. Ja elektroinstruments tiek lietots netipiskiem mērķiem, kopā ar netipiskiem darbinstrumentiem vai nav vajadzīgajā veidā apkalpots, tā vibrācijas līmenis var atšķirties no šeit norādītajām vērtībām. Tas var ievērojami palielināt vibrācijas radīto papildu slodzi zināmam darba laika posmam.
Lai precīzi izvērtētu vibrācijas radīto papildu slodzi zināmam darba laika posmam, jāņem vērā arī laiks, kad elektroinstruments ir izslēgts vai arī darbojas, taču faktiski netiek izmantots paredzētā darba veikšanai. Tas var ievērojami samazināt vibrācijas radīto papildu slodzi zināmam darba laika posmam.
Veiciet papildu pasākumus, lai pasargātu strādājošo personu no vibrācijas kaitīgās iedarbības, piemēram, šādus: savlaicīgi veiciet elektroinstrumenta un darbinstrumentu apkalpošanu, novērsiet roku atdzišanu un pareizi plānojiet darbu.
Norādījumi lietošanai.
Pārvietojiet griešanās virziena pārslēdzēju tikai laikā, kad nedarbojas dzinējs.
SCT5-40X (**)/SCT5-40M (**)/SCT6-25 (**): skrūvēšana jāveic ar uz instrumenta nostiprinātu dziluma ierobežotāju.
SCT5-40M (**)/SCT5-40UM (**): skrūvju magazīnu drīkst izmantot tikai tad, ja ir izvēlēts griešanās virziens „Pa labi“.
Griezes momenta iestatišana (SCT5-40UX (\*\*)/ SCT5-40UM (\*\*)) (skatit lappusi 5)
Ražotājrūpnīcā tiek iestatīts elektroinstrumenta griezes moments, kas piemērots nelielu un vidēja izmēra skrūvju ieskrūvēšanai.
Skrūvju pievilkšanas moments ir atkarīgs arī no spēka, ar kādu elektroinstruments tiek piespiests skrūvei.
Uzturēšana darba kārtībā un klientu apkalpošanas dienests.
Izmantojot elektroinstrumentu ekstremālos apstāklos metāla apstrādei, tā korpusa iekšpusē var uzkrāties strāvu vadoši putekli.
Tas var nelabvēlīgi ietekmēt elektroinstrumenta aizsargizolācijas sistēmu. Regulāri caur ventilācijas atverēm izpūtiet elektroinstrumenta iekšpusi ar saspiestā gaisa strūklu, kas nesatur mitrumu un ellas piemaisījumus, un pievienojiet to elektrotīklam caur noplūdes strāvas aizsargreleju (Fl).
Ja elektroinstrumenta kabelis ir bojāts, tas jānomaina ar īpašu, šim nolūkam paredzētu elektrokabeli, ko var iegādāties firmas FEIN klientu apkalpošanas vietās.
Izstrādājumus, kas ir saskārušies ar azbestu, nedrīkst izmantot, veicot remontu. Utilizējiet ar azbestu piesārņotus izstrādājumus atbilstoši valstī spēkā esošajiem priekšrakstiem par azbestu saturošu atkritumu utilizēšanu.
Šā elektroinstrumenta aktuālais rezerves daļu saraksts ir atrodams interneta vietnē www.fein.com.
Vajadzības gadījumā lietotājs var saviem spēkiem nomainīt śādas daļas: iestiprināmo darbinstrumentu, dzilļuma ierobežotāju, rokas siksniņu, magazīnu
Garantija.
Garantija izstrādājumam tiek noteikta atbilstoši spēkā esošajai tās valsts likumdošanai, kurā izstrādājums ir ticis laists pārdošanā. Bez tam firma FEIN nosaka izstrādājumam garantiju atbilstoši FEIN garantijas deklarācijai.
Elektroinstrumenta piegādes komplektā var netikt iekļautas visas šajā lietošanas pamācībā aprakstītās un attēlotās daļas.
Atbilstības deklarācija.
Firma FEIN ar pilnu atbildību deklarē, ka šis izstrādājums atbilst šis lietošanas pamācības pēdējā lappusē minētajām spēkā esošajām direktīvām.
Tehniskā dokumentācija no: C. & E. Fein GmbH, D-73529 Schwäbisch Gmünd
Vides aizsardzība, atbrīvošanās no nolietotajiem izstrādājumiem.
Nolietotie elektroinstrumenti, to iesainojums un piederumi jānogādā otrreizējai pārstrādei apkārtējai videi nekaitīgā veidā.
