SCT 540 UX - șurubelniță Fein - Manual de utilizare gratuit

Marca	Fein
Model	SCT 540 UX
Tip produs	Șurubelniță portabilă
Alimentare	Rețea (cablu de alimentare)
Tensiune nominală	230 V ~
Frecvență	50/60 Hz
Portsculă	Hexagon interior 1/4" (6,35 mm)
Viteză fără sarcină	Variabilă (reglaj electronic)
Cuplu de strângere max.	Reglabil, interval pentru șuruburi mici și medii
Diametru șurub max.	6 mm (estimare pentru construcții uscate)
Izolație dublă	Da (simbol izolație dublă)
Protecție diferențială recomandată	Întrerupător diferențial 30 mA max.
Opritor de adâncime	Da, integrat
Sens de rotație	Reversibil (stânga/dreapta)
Funcții principale	Înșurubare și deșurubare, reglaj cuplu, utilizare în construcții uscate
Întreținere	Curățați orificiile de ventilație cu o unealtă nemetalică; suflați cu aer comprimat
Piese de schimb	Disponibile pe www.fein.com; scule de lucru, opritor, curea, magazin înlocuibile de utilizator
Reparabilitate	Serviciu post-vânzare FEIN; cablu rețea înlocuibil doar de SAV
Greutate	Aproximativ 1,5 kg (conform EPTA-Procedure 01, estimare)
Dimensiuni (L x l x h)	Nespecificate în manual
Nivel de presiune acustică LpA	Nespecificat
Nivel de intensitate acustică LwA	Nespecificat
Valoare de emisie vibrații (înșurubare)	Conform EN 62841
Utilizare prevăzută	Strângerea și slăbirea șuruburilor în construcții uscate, ferit de intemperii

Întrebări frecvente - SCT 540 UX Fein

Cum se schimbă vârful de înșurubare?

Deconectați scula. Scoateți vârful uzat trăgând. Introduceți noul vârf hexagonal interior 1/4" până la opritor. Verificați dacă este bine fixat.

Cum se reglează cuplul de strângere?

Folosiți inelul de reglaj situat lângă mandrină. Rotiți-l pentru a mări sau micșora cuplul. Reglajul implicit este potrivit pentru șuruburi mici și medii. Cuplul real depinde și de forța de apăsare.

Cum se utilizează opritorul de adâncime?

Opritorul de adâncime este preasamblat. Pentru ajustare, slăbiți rotița, poziționați opritorul la adâncimea dorită, apoi strângeți. Asigură o fixare uniformă a șuruburilor.

Poate această sculă să înșurubeze în metal?

Da, dar praful conductor se poate acumula. Folosiți un întrerupător diferențial de 30 mA și suflați periodic interiorul cu aer comprimat uscat. Evitați materialele care conțin magneziu sau azbest.

Cum se inversează sensul de rotație?

Folosiți comutatorul de sens de rotație situat deasupra trăgaciului. Împingeți-l la stânga pentru rotație dreapta (înșurubare), la dreapta pentru rotație stânga (deșurubare). Acționați-l doar cu motorul oprit.

Ce tip de vârf se folosește?

Folosiți vârfuri hexagonale interioare 1/4" (6,35 mm). FEIN recomandă accesorii originale sau autorizate pentru a garanta siguranța.

Cum se curăță șurubelnița?

Deconectați scula. Curățați orificiile de ventilație cu o unealtă nemetalică (perie). Suflați aer comprimat uscat și fără ulei în interior prin orificii. Evitați solvenții.

Pot înlocui eu cablul de alimentare?

Nu, cablul trebuie înlocuit cu un cablu special pregătit disponibil la serviciul post-vânzare FEIN. Încredințați repararea unui profesionist.

Ce fac dacă șurubelnița nu pornește?

Verificați mai întâi priza și cablul. Dacă cablul este deteriorat, înlocuiți-l. Dacă problema persistă, contactați SAV FEIN. Nu încercați să deschideți scula singur.

Unde găsesc piesele de schimb?

Lista actuală a pieselor de schimb este disponibilă pe www.fein.com. Puteți înlocui singur sculele de lucru, opritorul de adâncime, curea și magazinul (în funcție de versiune).

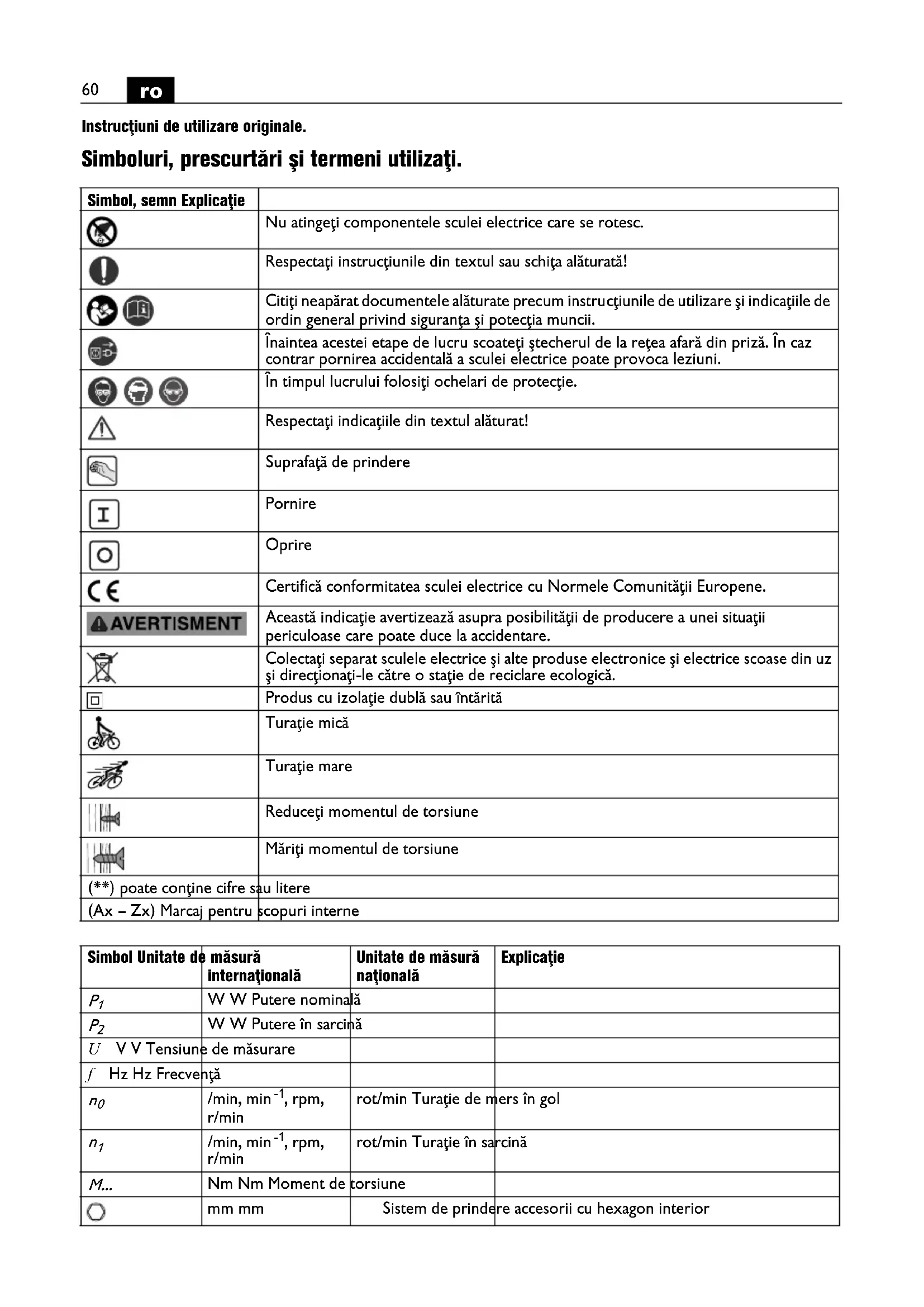

MANUAL DE UTILIZARE SCT 540 UX Fein

Instrucțiuni de utilizare originale.

Simboluri, prescurtări și termeni utilizati.

Simbol, semn Explicație
			Nu atingeți componentele sculei electrice care se rotesc.
			Respectați instrucțiunile din textul sau schița alăturată!
			Citiți neapărat documentele alăturate precum instrucțiunile de utilizare și indicațiile de ordin general privind siguranța și potecția muncii.
			Înaintea acestei etape de lucru scoateți ștecherul de la rețea afară din priză. În caz contrar pornirea accidentală a sculei electrice poate provoca leziuni.
			În timpul lucrului folosiți ochelari de protecție.
			Respectați indicațiile din textul alăturat!
			Suprafață de prindere
			Pornire
			Oprire
			Certifică conformitatea sculei electrice cu Normele Comunității Europene.
	VERTISMENT		Această indicație avertizează asupra posibilității de producere a unei situații periculoase care poate duce la accidentare.
			Colectați separat sculele electrice și alte produse electronice și electrice scoase din uz și direcționați-le către o stație de reciclare ecologică.
			Produs cu izolație dublă sau întărită
			Turație mică
			Turație mare
			Reduceți momentul de torsiune
			Măriți momentul de torsiune
(**) poate conține cifre sau litere
(Ax - Zx) Marcaj pentru scopuri interne

(**) poate conține cifre sau litere
(Ax - Zx) Marcaj pentru scopuri interne

Simbol Unitate de măsură internațională	Unitate de măsură națională	Explicație
P_1	W W Putere nominală
P_2	W W Putere în sarcină
U V V Tensiune de măsurare
f Hz Hz Frecvență
n_0	/min, min ^-1 , rpm, r/min	rot/min Turație de mers în gol
n_1	/min, min ^-1 , rpm, r/min	rot/min Turație în sarcină
M...	Nm Nm Moment de torsiune
○	mm mm	Sistem de prindere accesorii cu hexagon interior

Simbol Unitate de	măsură internațională	Unitate de măsură națională	Explicație
	mm mm Diametru șuruburi
	kg kg Greutate conform EPTA-Procedure		01
L_pA	dB dB Nivel presiune sonoră
L_wA	dB dB Nivel putere sonoră
L_pCpeak	dB dB Nivel maxim putere sonoră
K...			Incertitudine
a	m/s2	m/s2	Valoarea vibrațiilor emise conform EN 62841 (suma vectorială a trei direcții)
a_h	m/s2	m/s2	Valoarea vibrațiilor emise (înșurubare)
	m, s, kg, A, mm, V, W, Hz, N, °C, dB, min, m/s2	m, s, kg, A, mm, V, W, Hz, N, °C, dB, min, m/s2	Unități de măsură de bază sau derivate din Sistemul Internațional SI.

Pentru siguranța dumneavoastră.

AVERTISMENT

Citiți toate instrucțiunile și indicațiile privind siguranța și

protectia muncii. Nerespectarea instrucțiunilor și indicațiilor privind siguranța și protectia muncii poate duce la electrocutare, incendiu și/sau provoca leziuni grave.

Păstrați în vederea unei utilizări viitoare toate instrucțiunile și indicațiile privind siguranța și protecția muncii.

Nu folosiți această sculă electrică înainte de a citi temeinic și a înțelege în întregime prezentele instrucțiuni de utilizare cât și „Instrucțiunile de

ordin general privind siguranța și protecția muncii" (număr document 3 41 30 465 06 0) alăturate. Păstrați documentația amintită în vederea unei utilizări ulterioare și transmiteți-le mai departe în cazul predării sau înstrăinării sculei electrice.

Respectați deasemenea normele naționale de protecția muncii.

Destinația sculei electrice:

şurubelniţă manuală pentru înşurubarea și deşurubarea de şuruburi, adecvată în special pentru prinderea şuruburilor cu filet rapid în gips carton, cu ajutorul accesoriiilor admise de FEIN, în mediu protejat împotriva intemperiilor.

Această sculă electrică este concepută și pentru alimentare de la generatoare de curent alternativ având o putere corespunzătoare, care satisfac cerințele standardului ISO 8528, clasa de execuție G2. Se consideră că cerințele standardului nu sunt respectate în special în cazul în care așa numitul coeficient al distorsiunilor de neliniaritate depășește 10 %. În caz de dubiu informați-vă cu privire la generatorul pe care îl utilizați.

Respectați instrucțiunile de folosire și dispozițiile naționale pentru instalarea și exploatarea generatorului de curent alternativ.

Instrucțiuni speciale privind siguranța și protecția muncii.

Tineți scula electrică numai de mânerele izolate atunci când executați lucrări în decursul cărora șurubul poate atinge conductori electrici ascunși sau propriul cablu de alimentare. Contactul șurubului cu un conductor electric aflat sub tensiune poate pune sub tensiune și componentele metalice ale sculei electrice și duce la electrocutare.

Aveți grijă la conductorii electrici ascunși, conductele de gaz și de apă ascunse. Înainte de a începe lucrul controlați, de ex. cu un detector de metale, sectorul de lucru.

Asigurați piesa de lucru. O piesă de lucru fixată cu un dispozitiv de prindere este ținută mai sigur decât atunci când o prindeți numai cu mâna.

Prindeți strâns scula electrică. Pentru scurt timp pot apărea forțe de reacție puternice.

Nu prelucrați materiale care conțin magneziu. Există pericol de incendiu.

Nu prelucrați CFK (material pastic armat cu fibre carbon) și nici materiale care conțin azbest. Acestea sunt considerate a fi cancerigene.

Este interzisă înșurubarea sau nituirea de plăcuțe și embleme pe scula electrică. O izolație deteriorată nu oferă protectie împotriva electrocutării. Folosiți etichete autocolante.

Nu folosiți accesorii care nu au fost realizate sau autorizate în mod special de fabricantul sculei electrice. Utilizarea în condiții de siguranță nu este garantată numai prin faptul că accesoriiul respectiv se potrivește la scula dumneavoastră electrică.

Curățați regulat orificiile de aerisire ale sculei electrice cu unelte nemetalice. Ventilatorul trage praful în carcasă. Acest fapt poate cauza pericole electrice în cazul acumulării excesive de pulberi metalice, generând pericole electrice.

Înaintea punerii în funcțiune verificați dacă cablul de alimentare și ștecherul nu sunt deteriorate.

Recomandare: conectați scula electrică întotdeauna printr-un întrerupător cu protecție diferențială (RCD), cu un curent de defect măsurat de 30 mA sau mai mic.

Vibratii mână-braț

Nivelul vibrațiilor specificat în prezentele instrucțiuni a fost măsurat conform unei proceduri de măsurare standardizate în EN 62841 și poate fi utilizat la compararea sculelor electrice între ele.

Nivelul specificat al vibrațiilor se referă la utilizările principale ale sculei electrice. Desigur în cazul în care scula electrică va fi folosită pentru alte utilizări, cu dispositive de lucru neautorizate sau nu va beneficia de o întreținere corespunzătoare, nivelul vibrațiilor poate fi diferit. Aceasta poate mări considerabil expunerea la vibrații calculată pe tot intervalul de lucru.

Pentru o evaluare precisă a expunerii la vibrații ar trebui luate în considerare și perioadele de timp în care scula electrică este oprită sau este în funcțiune dar nu este folosită efectiv. Aceasta ar putea reduce semnificativ expunerea la vibrații calculată cumulativ pe întregul interval de lucru.

Adoptați măsuri suplimentare privind siguranța, pentru a proteja operatorul împotriva efectelor vibrațiilor, ca de exemplu: întreținerea sculei electrice și a dispozitivelor de lucru, menținerea la cald a mâinilor, organizarea rațională a proceselor de lucru.

Instrucțiuni de utilizare.

Actionați comutatorul direcției de rotație numai când motorul este oprit.

Înşurubările se vor efectua cu limitatorul de reglare a adâncimii montat.

SCT5-40M (**)/SCT5-40UM (**): Magazia de şuruburi poate fi utilizată numai poziția corespunzătoare direcției spre dreapta a rotației.

Reglarea momentului de torsiune

(SCT5-40UX (\*\*)/SCT5-40UM (\*\*)) (vezi pagina 5)

Reglajul din fabrică corespunde domeniului adecvat şuruburilor de dimensiuni mai mici până la medii.

Momentul de strângere depinde și de forța cu care se apasă scula electrică pe şurub.

Întreținere și asistență service post-vânzări.

În condiții de utilizare extrem de grele, la prelucrarea metalelor, în interiorul sculei electrice se poate depune praf metallic bun

conducător electric. Izolația de protecție a sculei electrice poate fi afectată. Suflați frecvent interiorul sculei electrice prin fantele de aerisire cu aer comprimat uscat, fără ulei și legați în serie un întrerupător automat de protecție la curent rezidual FI/RCD.

În cazul în care cablul de alimentare al sculei elecrice este deteriorat, el trebuie înlocuit cu un cablu de alimentare special pregătit dinainte, disponibil la centrele de asistență service post-vânzări FEIN.

Produsele care au intrat în contact cu azbestul, nu trebuie date la reparat. Eliminați produsele contaminate cu azbest conform reglementărileor în vigoare în țara dumneavoastră privind eliminarea deșeurilor care conțin azbest.

Găsiți lista actuală de piese de schimb pentru această sculă electrică pe internet, la www.fein.com.

Puteți schimba și singuri, dacă este necesar, următoarele piese: accesorii, limitator de reglare a adâncimii, curea de mână, magazie

Garantia legală de conformitate și garanția comercială.

Garantia legală de conformitate a produsului se acordă conform reglementărilor legale din țara punerii în circulație a acestuia. În plus, FEIN acordă o garanție comercială conform certificatului de garanție al producătorului FEIN.

Setul de livrare al sculei dumneavoastră electrice poate să cuprindă numai o parte a accesoriiilor descrise sau illustrate în prezentele instrucțiuni de folosire.

Declaratie de conformitate.

Firma FEIN declară pe proprie răspundere că acest produs corespunde prevederilor specificate la ultima pagină a prezentelor instrucțiuni de utilizare.

Documentatie tehnica la: C. & E. Fein GmbH, D-73529 Schwäbisch Gmünd

Protectția mediului înconjurător, eliminare.

Ambalajele, sculele electrice și accesoriiile scoase din uz trebuie direcționate către o stație de reciclare ecologică.
