Merkki	Fein
Malli	SCT 540 UX
Tuotetyyppi	Käsiruuvi
Virtalähde	Verkkovirta (virtajohto)
Nimellisjännite	230 V ~
Taajuus	50/60 Hz
Työkaluistukka	1/4" kuusiokolotappi (6,35 mm)
Tyhjiökierrosnopeus	Säädettävä (elektroninen säätö)
Maks. kiristysmomentti	Säädettävä, soveltuu pienille ja keskisuurille ruuveille
Maks. ruuvin halkaisija	6 mm (arvio kuivarakennekäyttöön)
Kaksoiseristys	Kyllä (kaksoiseristyssymboli)
Suositeltava vikavirtasuojakytkin	Vikavirtasuojakytkin max. 30 mA
Syvyysrajoitin	Kyllä, sisäänrakennettu
Pyörimissuunta	Käännettävä (oikea/vasen)
Päätoiminnot	Ruuvaus ja irrotus, momentin säätö, käyttö kuivarakentamisessa
Huolto	Puhdista ilmanvaihtoaukot ei-metallisella työkalulla; puhalla paineilmalla
Varaosat	Saatavilla osoitteesta www.fein.com; käyttäjä voi vaihtaa työkalut, syvyysrajoittimen, rannehihnan ja säiliön
Korjattavuus	FEINin huoltopalvelu; virtajohto vaihdettavissa vain huollossa
Paino	Noin 1,5 kg (EPTA-Procedure 01 mukaan, arvio)
Mitat (P x L x K)	Ei mainittu ohjeessa
Äänenpainetaso LpA	Ei määritelty
Äänenvoimakkuustaso LwA	Ei määritelty
Tärinäarvo (ruuvaus)	EN 62841 mukainen
Käyttötarkoitus	Ruuvien kiristys ja löysäys kuivarakennekäytössä, sateelta suojassa

Usein kysytyt kysymykset - SCT 540 UX Fein

Kuinka vaihdan ruuvauskärjen?

Irrota työkalu verkosta. Vedä käytetty kärki irti. Työnnä uusi 1/4" kuusiokolokärki paikalleen vasteeseen asti. Varmista, että se pysyy paikallaan.

Kuinka säädän kiristysmomentin?

Käytä säätörengasta, joka sijaitsee istukan lähellä. Kierrä sitä lisätäksesi tai vähentääksesi momenttia. Oletusasetus sopii pienille ja keskisuurille ruuveille. Todellinen momentti riippuu myös painovoimasta.

Kuinka käytän syvyysrajoitinta?

Syvyysrajoitin on esiasennettu. Säädä se löysäämällä rullaa, asettamalla rajoitin haluttuun syvyyteen ja kiristämällä uudelleen. Se takaa ruuvien tasaisen asennuksen.

Voiko tällä ruuvata metalliin?

Kyllä, mutta johtavaa pölyä voi kertyä. Käytä 30 mA vikavirtasuojakytkintä ja puhalla sisäosia säännöllisesti kuivalla paineilmalla. Vältä magnesiumia tai asbestia sisältäviä materiaaleja.

Kuinka käytän pyörimissuunnan vaihtokytkintä?

Käytä liipaisimen yläpuolella olevaa pyörimissuunnan vaihtokytkintä. Työnnä sitä vasemmalle oikealle pyörimiselle (kiristys), oikealle vasenkätiselle (irrotus). Käytä vain moottorin ollessa pysähtynyt.

Millaisia kärkiä tulisi käyttää?

Käytä 1/4" kuusiokolokärkiä (6,35 mm). FEIN suosittelee alkuperäisiä tai hyväksyttyjä tarvikkeita turvallisuuden takaamiseksi.

Kuinka puhdistan ruuvinväännin?

Irrota työkalu verkosta. Puhdista ilmanvaihtoaukot ei-metallisella työkalulla (harja). Puhalla kuivaa ja öljytöntä paineilmaa sisään aukoista. Vältä liuottimia.

Voinko itse vaihtaa virtajohdon?

Ei, virtajohto on vaihdettava erikoisvalmisteisella johdolla, joka on saatavana FEINin huoltopalvelusta. Anna korjaus ammattilaiselle.

Mitä tehdä, jos ruuvinväännin ei käynnisty?

Tarkista ensin pistorasia ja johto. Jos johto on vaurioitunut, vaihdata se. Jos ongelma jatkuu, ota yhteyttä FEINin huoltoon. Älä yritä avata työkalua itse.

Mistä löydän varaosat?

Ajantasainen varaosaluettelo on saatavilla osoitteessa www.fein.com. Voit itse vaihtaa työkalut, syvyysrajoittimen, rannehihnan ja säiliön (mallista riippuen).

KÄYTTÖOHJE SCT 540 UX Fein

Alkuperäinen käyttöohje.

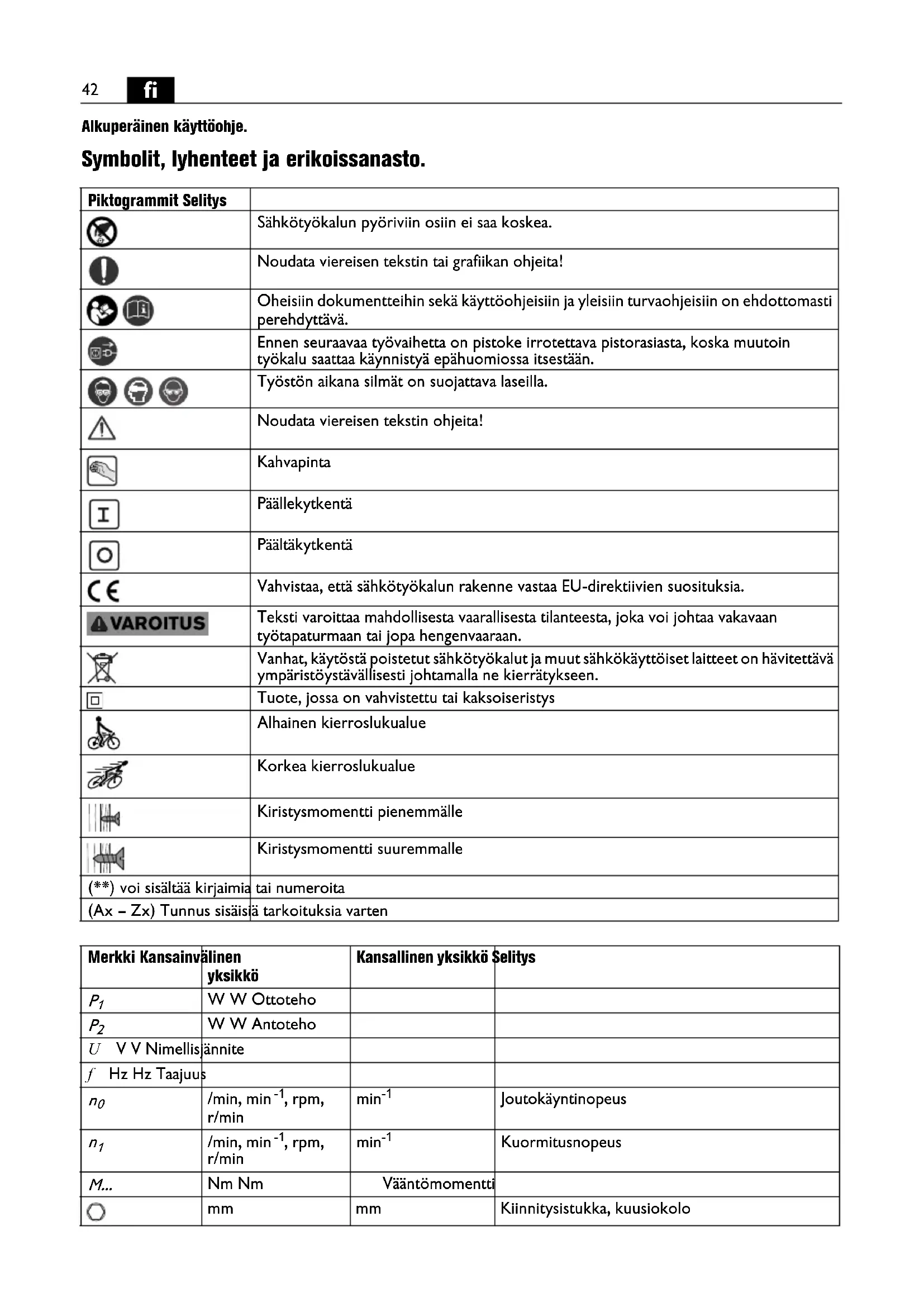

Symbolit, lyhenteet ja erikoissanasto.

Piktogrammit Selitys
	Sähkötyökalun pyöriviin osiin ei saa koskea.
	Noudata viereisen tekstin tai grafiikan ohjeita!
	Oheisiin dokumentteihin sekä käyttöohjeisiin ja yleisiin turvaohjeisiin on ehdottomasti perehdyttävä.
	Ennen seuraavaa työvaihetta on pistoke irrotettava pistorasiasta, koska muutoin työkalu saattaa käynnistyä epähuomiossa itsestään.
	Työstön aikana silmät on suojattava laseilla.
	Noudata viereisen tekstin ohjeita!
	Kahvapinta
	Päällekytkentä
	Päältäkytkentä
	Vahvistaa, että sähkötyökalun rakenne vastaa EU-direktiivien suosituksia.
	Teksti varoittaa mahdollisesta vaarallisesta tilanteesta, joka voi johtaa vakavaan työtapaturmaan tai jopa hengenvaaraan.
	Vanhat, käytöstä poistetut sähkötyökalut ja muut sähkökäyttöiset laitteet on hävitettävä ympäristöystävällisesti johtamalla ne kierrätykseen.
	Tuote, jossa on vahvistettu tai kaksoiseristys
	Alhainen kierroslukualue
	Korkea kierroslukualue
	Kiristysmomentti pienemmälle
	Kiristysmomentti suuremmalle
voi sisältää kirjaimia	tai numeroita
(Ax - Zx) Tunnus sisäisä tarkoituksia varten

Merkki Kansainvälinenyksikkö		Kansallinen yksikkö Selitys
P_1	W W Ottoteho
P_2	W W Antoteho
U V V Nimellisjännite
f Hz Hz Taajuus
n_0	/min, min ^-1 , rpm,r/min	min ^-1	Joutokäyntinopeus
n_1	/min, min ^-1 , rpm,r/min	min ^-1	Kuormitusnopeus
M...	Nm Nm	Vääntömomentti
○	mm	mm	Kiinnitysistukka, kuusiokolo
	mm mm Ruuvin halkaisija
	kg kg Paino vastaa EPTA-Procedure 01-tietoja
L_pA	dB dB Äänen painetaso
L_wA	dB dB Äänitaso
L_pCpeak	dB dB Äänen painetason huippuarvo
K...			Epävarmuustekijä
a	m/s2	m/s2	Tärinäarvo vastaa standardia EN 62841 (vektorisumma, kolmiulotteinen)
a_h	m/s2	m/s2	Värähtelytasoarvo (ruuvit)
	m, s, kg, A, mm, V, W, Hz, N, °C, dB, min, m/s2	m, s, kg, A, mm, V, W, Hz, N, °C, dB, min, m/s2	Kansainväliseen SI-järjestelmään sisältyvät perusyksiköt ja sen johdannaisyksiköt.

Työturvallisuus.

VAROITUS

Lue kaikki turvallisuus- ja muut ohjeet. Turvallisuusohjeiden laimin-

lyönti saattaa johtaa sähköiskuun, tulipaloon ja/tai vakavaan loukkaantumiseen.

Säilytä kaikki turvallisuus- ja muut ohjeet tulevaisuutta varten.

Sähkötyökalun saa ottaa käyttöön vasta sitten, kun ensin on perehdytty käyttöohjeeseen sekä oheisiin yleisiin turvaohjeisiin (julkaisunumero

3 41 30 465 06 0) niin, että niissä annetut ohjeet tulevat ymmärretyiksi. Säilytä kyseiset dokumentit vastaisuuden varalta ja anna ne mukaan, mikäli laite luovutetaan toisen käyttöön tai myydään eteenpäin. Niiden ohella on noudatettava voimassa olevia lakisääteisiä työturvallisuusmääräyksiä.

Sähkötyökalun käyttökohteet:

käsivarainen ruuvinväännin ruuvaukseen ja ruuvien irrotukseen säältä suojatuissa tiloissa, erityisesti kuiviin tiloihin ja sisärakennukseen pikaruuveilla. Ruuvinvääntimessä saa käyttää ainoastaan FEIN:in hyväksymiä työkaluja ja lisätarvikkeita.

Tämä sähkötyökalu soveltuu myös käytettäväksi yhdessä teholtaan riittävän vaihtovirtageneraattorin kanssa, joka vastaa standardia ISO 8528, rakenneluokka G2. Ko. standardin vaatimuksia ei täytetä, mikäli nk. särökerroin on yli 10 %. Epäselvissä tapauksissa on hyvä ottaa selvää käytetyn generaattorin ominaisuuksista. Noudata tällöin vaihtovirtageneraattorin käyttöohjetta sekä asennusta ja käyttöä koskevia kansallisia säännöksiä.

Erityiset varotoimenpiteet.

Tartu laitteeseen sen eristetyistä kahvapinnoista, jos teet töitä kohteissa, joissa ruuvi saattaa osua raken-teissa piilossa oleviin sähköjohtoihin tai itse laitteen verkkojohtoon. Jos ruuvi osuu jännitteelliseen johtoon, sen metalliset osat saattavat johtaa sähköä, mistä on seurauksena sähköisku.

Varo rakenteissa olevia sähköjohtoja ja kaasu- ja vesiputkia. Tarkasta ennen töiden aloittamista työkohde esim. metallinilmaisimella.

Varmista työkappaleen asento. Kun työkappale kiinnitetään sopivaan työpenkkiin, sitä on parempi käsitellä kuin käsin kiinni pidettäessä.

Pidä työkalua tukevassa otteessa. Reaktiomomentit voivat lyhytaikaisesti olla erittäin korkeat.

Magnesiumipitoisia materiaaleja ei saa työstää. Tulipa-lon vaara.

CFK- (= hiilikuituvahvisteinen muovi) ja asbestipitoisia materaaleja ei saa työstää. Niiden katsotaan voivan aiheuttaa syöpää.

Sähkötyökaluun ei saa kiinnittää kilpiä tms. poraamalla tai niittaamalla. Jos koneen eristystä vioitetaan, seu- rauksena voi olla sähköiskun vaara. Suositamme tarrakiiinnitteisiä kilpiä.

Käytä ainoastaan lisävarusteita, jotka ovat joko sähkötyökalun valmistajan alkuperäisosia tai muutoin valmistajan hyväksymiä. Vaikka jokin vierasvalmisteinen lisävaruste sopisikin sähkökoneeseen, se ei välttämättä ole turvallinen käyttää.

Työkalun ilmanottoaukot on puhdistettava säännöllisesti sopivin apuvälinein (metallisia työkaluja ei saa käyttää). Puhallin imee pölyä moottorin rungon sisään. Jos metallipitoista pölyä pääsee kerääntymään liikaa, siitä koituu sähköiskun vaara.

Tarkasta liitäntäjohdon ja pistokkeen kunto, ennen kuin otat koneen käyttöön.

Suositus: Käytä sähkökoneen kanssa aina vikavirtasuo-jakytkintä (PRCD-K), jonka nimellistoimintavirta on 30 mA tai sitä pienempi.

Käsiin ja käsivarsiin kohdistuva tärinä

Tässä ohjeessa ilmoitettu tärinätaso on mitattu standardin EN 62841 mukaista mittausmenetelmää noudattaen ja sitä voidaan soveltaa verrattaessa sähkötyökalujen arvoja keskenään. Ärvoa voidaan soveltaa myös arvioitaessa alustavasti värinästä aiheutuvaa kuormitusta. Ilmoitettu tärinätaso vastaa sähkötyökalun pääasiallisia käyttösovelluksia. Mikäli sähkötyökalua käytetään muihin tarkoituksiin tai siinä käytetään muita lisätarvikkeita tai mikäli työkalun huolto on puutteellinen, tärinätaso saattaa poiketa tässä ilmoitetusta. Siinä tapauksessa tärinätaso voi nousta selvästi koko työkohteessa.

Tärinätason tarkan arvioinnin kannalta on tärkeää ottaa huomioon myös ne ajat, jolloin sähkötyökalu on kytketty pois päältä sekä ajat, jolloin työkalu on käynnissä, mutta sillä ei työstetä materiaalia. Siinä tapauksessa tärinätaso voi nousta selvästi koko työkohteessa. Jotta koneen käyttäjä välttyisi tärinän aiheuttamilta hai-toilta, on hyvä sopia ylimääräisistä turvajärjestelyistä, esim. laatia ohjeet sähkökoneen ja sen työkalujen huol-losta, työvaiheiden organisoinnista ja työturvallisuudesta.

Työstöohjeita.

Pyörimissuunnan saa vaihtaa vasta kun moottori on pysähtynyt.

SCT5-40X (**)/SCT5-40M (**)/SCT6-25 (**): Kierreliitoksia tehtäessä on aina käytettävä syvyysrajoitinta.

SCT5-40M (**)/SCT5-40UM (**): Ruuvausmakasiinia saa käyttää vain silloin, kun on valittu "pyörimissuunta oikealle".

Kirstysmomentin säätö (SCT5-40UX (\*\*)/ SCT5-40UM (\*\*)) (ks. sivu 5)

Tehdasasetus vastaa aluetta pienikokoisista keskikokoi- siin ruuveihin.

Kirstysmomenttiin vaikuttaa myös voima, jolla työkalua painetaan ruuvia vasten.

Kunnossapito, huolto.

Epäedullisissa käyttöolosuhteissa voi koneen sisään kertyä suuri määrä sähköä johtavaa metallipölyä. Se voi olla haitaksi sähkötyöka-

lun suojaeristykselle. Työkalu on hyvä puhdistaa sisäpuolelta tarpeeksi usein puhaltamalla ilmanvaihtoaukkojen kautta sisään kuivaa ja öljytöntä paineilmaa. Lisäksi koneen liitännässä voi käyttää vika-virtasuojakytkintä (Fl).

Jos sähkötyökalun liitäntäjohto on vioittunut, sen saa vaihtaa ainoastaan uuteen laitekohtaiseen liitäntäjoh-toon, jonka voi tilata FEIN-palvelusta.

Tuotteita, jotka ovat olleet kosketuksessa asbestiin, ei saa lähettää korjattaviksi. Huolehdi asbestilla saastuneista tuotteista maan voimassaolevien asbestipitoisen jätteen hävittämisestä koskevien määräysten mukaisesti.

Tähän sähkötyökaluun kuuluvan varaosaluettelon voi hakea internet-osoitteesta www.fein.com.

Seuraavat osat voi tarvittaessa vaihtaa itse:

koneen työkalu, syvyysrajoitin, käsilenkki, makasiini

Takuu.

Tuotteeseen pätee takuu, joka vaaditaan sen tuontimaassa. Sen ohella pätee FEINin takuuehdoissa määrittämä valmistajakohtainen takuu.

Kaikki tässä käyttöohjeessa mainitut tai kuvissa esitetyt lisätarvikkeet eivät välttämättä kuulu sähkötyökalun toimitussisältöön.

EU-vastaavuus.

Tmi. FEIN vakuuttaa ja vastaa yksin siitä, että tämä tuote on käyttöohjeen viimeisellä sivulla mainittujen määräysten ja standardien mukainen.

Teknisen dokumentaation laatinut: C. & E. Fein GmbH, D-73529 Schwäbisch Gmünd

Ympäristönsuojelu, jätehuolto.

Pakkausmateriaalit, käytöstä poistetut sähkötyökalut sekä lisävarusteet on johdettava kierrätykseen.
