KÄYTTÖOHJE ASCM 18-4 QMP AS Fein

Alkuperäisen käyttöohjeen käännös.

Symbolit, lyhenteet ja erikoissanasto.

Piktogrammit Selitys
		Oheisiin dokumentteihin sekä käyttöohjeisiin ja yleisiin turvaohjeisiin on ehdottomasti perehdyttävä.
		Sähkötyökalun pyöriviin osiin ei saa koskea.
		Noudata viereisen tekstin tai grafiikan ohjeita!
		Noudata viereisen tekstin ohjeita!
		Yleinen kieltokilpi. Kyseinen toimenpide on kielletty.
		AMPShare on yhteinen akkujärjestelmä, jonka avulla voit käyttää monia erimerkkisiä ammattityökaluja vain yhdellä akulla.
		Ennen tätä työvaihetta akku on otettava irti sähkötyökalusta. Muutoin sähkötyökalu voi käynnistyä itsestään ja aiheuttaa tapaturman.
		Työstön aikana silmät on suojattava laseilla.
[YSZG]		Työstön aikana on käytettävä kuulosuojainta.
		Työstön aikana on käytettävä suojakäsineitä.
		Vioittunutta akkua ei saa ladata.
		Suojaa akku kuumuudelta esim. myös pitkäaikaiselta auringonpaisteelta, tulelta, vedeltä ja kosteudelta.
		Lisätietoja.
		Kahvapinta
		Päällekytkentä
		Päältäkytkentä
		katso kappaletta "Käyttöohjeita."
		Kierto oikealle
		Kierto vasemmalle
		Huomio:Lamppuun ei saa katsoa, kun siinä palaa valo!
		Vahvistaa, että sähkötyökalun rakenne vastaa EU-direktiivien suosituksia.
		Vahvistaa sähkötyökalun yhdenmukaisuuden Iso-Britannian (Englanti, Wales, Skotlanti) direktiivien mukaisesti.
		Vahvistaa sähkötyökalun yhdenmukaisuuden tulliliiton (Valko-Venäjä, Venäjä, Kirgisia, Kazakhstan, Armenia) kansallisten teknisten säännösten kanssa.
Piktogrammit		Selitys
		Tämä symboli vahvistaa tuotteen sertifioinnin USA:ssa ja Kanadassa.
		Teksti varoittaa mahdollisesta vaarallisesta tilanteesta, joka voi johtaa vakavaan työtapaturmaan tai jopa hengenvaaraan.
		Kierrätysmerkki: uusiokäyttöön kelpaavien materiaalien tunnistukseen
		Vanhat, käytöstä poistetut sähkötyökalut ja muut sähkökäyttöiset laitteet on hävitettävä ympäristöystävällisesti johtamalla ne kierrätykseen.
		Karakterisoi kierrätyskelpoisia pakkauksia ja tuotteita, joita tulee kerätä ja hävittää erikseen toisistaan.
		Akkutyyppi
		Latauslaitteen malli
		1. vaihde/2. vaihde/3. vaihde/4. vaihde
		Poranterän läpimitta: teräs
		Poranterän läpimitta: puu
		Poranterän läpimitta: kivi
		Poraistukan kiristysalue
		Ruuvin halkaisija
[terro]		Paino vastaa EPTA-Procedure 01-tietoja
		Alhainen kierroslukualue
		Korkea kierroslukualue
		Kiristysmomentti pienemmälle
		Kiristysmomentti suuremmalle
[terri]

Merkki Kansainvälinen yksikkö Selitys
UV Tasajännite	---
fHz Taajuus
n_0	/min, min^-1 , rpm, r/min	Kierrosluku tyhjäkäynnillä (akku täydessä varauksessa)
n_S	/min, min^-1	Iskuluku
M...	Nm Vääntömomentti (suurin/kova/pehmeä)*
T_CHARGE	°C Sallittu ympäristön lämpötila ladattaessa
∅ mm Pyöreän kappaleen läpimitta
L_pA	dB Äänen painetaso
L_wA	dB Äänitaso
L_pCpeak	dB Äänen painetason huippuarvo
K...		Epävarmuustekijä
a	m/s^2	Tärinäarvo vastaa standardia EN 62841 (vektorisumma, kolmiulotteinen)
a_h,D	m/s^2	Keskimääräinen tärinäarvo metalliin porattaessa
a_h,ID	m/s^2	keskimääräinen värähtelyarvo betonin iskuporauksella
a_h	m/s^2	Kokonaistärinän laskennallinen keskiarvo
	m, s, kg, A, mm, V, W, Hz, N, °C, dB, min, m/s^2	KansainväliseenSI-järjestelmään sisältyvät perusyksiköt ja sen johdannaisyksiköt.

Työturvallisuus.

VAROITUS

Lue kaikki turvallisuus- ja muut

ohjeet. Turvallisuusohjeiden laimin-

lyönti saattaa johtaa sähköiskuun, tulipaloon ja/tai vakavaan loukkaantumiseen.

Säilytä kaikki turvallisuus- ja muut ohjeet tulevaisuutta varten.

Sähkötyökalun saa ottaa käyttöön vasta sitten, kun ensin on perehdytty käyttöohjeeseen sekä oheisiin yleisiin turvaohjeisiin (julkaisunumero

3 41 30 465 06 0) niin, että niissä annetut ohjeet tulevat ymmärretyiksi. Säilytä kyseiset dokumentit vastai-suuden varalta ja anna ne mukaan, mikäli laite luovutetaan toisen käyttöön tai myydään eteenpäin.

Niiden ohella on noudatettava voimassa olevia lakisää-teisiä työturvallisuusmääräyksiä.

Sähkötyökalun määritys

Käsinohjattu akkukäyttöinen ruuvinväännin on tarkoitettu ruuvien ja muttereiden kiertämiseen sisään ja ulos sekä poraamiseen ja ruuvaamiseen metalliin, puuhun ja muoviin ja iskuporaamiseen kiveen (ASCM18-4 QMP AS (**) käyttäen FEINin sallimia vaihtotyökaluja ja tarvikkeita ilman vedensyöttöä säältä suojatussa ympäristössä.

Häiriöalttiissa ympäristössä on käyttölaadun heikkeneminen mahdollinen, kuten ajallisesti rajoitettu katkos, ajallisesti rajoitetun toiminnan tai tarkoituksenmukaisen suorituskyvyn väheneminen, jonka korjaamiseen tarvitaan käyttöhenkilön väliintulo.

Porakoneiden turvallisuusohjeet.

Turvallisuusohjeet kaikille töille.

Iskuporauksessa on käytettävä kuulosuojainta. Meluhaitat voivat huonontaa kuuloa.

Käytä lisäkahvaa. Jos laite luiskahtaa otteesta, seurauksena voi olla tapaturma.

Pidä sähkötyökalu eristetyistä kahvapinnoista, tehdessäsi työtä, jossa vaihtotyökalu tai ruuvit saattavat osua pillossa oleviin sähköjohtoihin. Kosketus jännitteiseen johtoon voi saattaa myös työkalun metalliosat jännitteisiksi ja johtaa sähköiskuun.

Turvallisuusohjeet pitkiä poranteriä käytettäes- sä.

Älä missään tapauksessa työskentele suuremmalla kierrosluvulla, kuin poranterän suurimmalla sallitulla kierrosluvulla. Suuremmilla kierrosluvulla poranterä saattaa taipua, jos se voi pyöriä vapaasti ilman kosketusta työkappaleeseen. Tämä voi johtaa loukkaantumi- siin.

Aloita aina poraaminen pienellä kierrosluvulla ja poranterän ollessa kosketuksessa työkappaleeseen. Suuremmilla kierrosluvulla poranterä saattaa taipua, jos se voi pyöriä vapaasti ilman kosketusta työkappaleeseen. Tämä voi johtaa loukkaantumisiin.

Älä käytä liiallista painetta ja vain poranterän pituus-suunnassa. Poranterät voivat taipua ja siten katketa tai se voi johtaa hallinnan menettämiseen ja loukkaantumiseen.

Erityiset varotoimenpiteet.

Älä käytä vioittuneita sähkötyökaluja. Tarkista ennen sähkötyökalun jokaista käyttöä, ettei kotelossa tai muissa osissa ole vaurioita, kuten halkemia tai murtumisia.

Käytä vain sallittuja akkuja. Käytettäessä ei-yhteensopivia akkuja kone ei käynnisty.

Varo rakenteissa olevia sähköjohtoja ja kaasu- ja vesiputkia. Tarkasta ennen töiden aloittamista työkohde esim. metallinilmaisimella.

Muista henkilökohtaiset suojavarusteet. Käytä työstötilanteesta riippuen kasvosuojainta, silmäsuojainta tai suojalaseja. Jos mahdollista, käytä pölysuojainta, kuulosuojainta, suojakäsineitä tai erikoisvaatetusta, joka antaa suojan ilmaan sinkoilevilta hioma- ja materiaalihiukkasilta. Varsinkin silmät on suojattava eri työstötavoilla ilmaan sinkoilevilta hiukkasilta. Pöly- ja hengityssuojainten täytyy pystyä suodattamaan työstössä syntyvä pöly. Pitkäaikainen altistuminen melulle saattaa heikentää kuuloa.

Sulje alue työkohteen alapuolella kun työskentelet korkealla, ja varmista sähkötyökalu ja työkappale putoamiselta.

Käytä sähkötyökalua ainoastaan tukevalla työalustalla ja varmista tukeva seisoma-asento.

Varmista työkappaleen asento. Kun työkappale kiinnitetään sopivaan työpenkkiin, sitä on parempi käsitellä kuin käsin kiinni pidettäessä.

Pidä työkalua tukevassa otteessa. Reaktiomomentit voivat lyhytaikaisesti olla erittäin korkeat.

Magnesiumipitoisia materiaaleja ei saa työstää. Tulipalon vaara.

CFK- (= hiilikuituvahvisteinen muovi) ja asbestipitoisia materaaleja ei saa työstää. Niiden katsotaan voivan aiheuttaa syöpää.

Sähkötyökaluun ei saa kiinnittää kilpiä tms. poraamalla tai niittaamalla. Jos koneen eristystä vioitetaan, seu- rauksena voi olla sähköiskun vaara.

Käytä ainoastaan lisävarusteita, jotka ovat joko sähkötyökalun valmistajan alkuperäisosia tai muutoin valmistajan hyväksymiä. Vaikka jokin vierasvalmisteinen lisävaruste sopisikin sähkökoneeseen, se ei välttämättä ole turvallinen käyttää.

Työkalun ilmanottoaukot on puhdistettava säännöllisesti sopivin apuvälinein (metallisia työkaluja ei saa käyttää). Puhallin imee pölyä moottorin rungon sisään. Jos metallipitoista pölyä pääsee kerääntymään liikaa, sii-tä koituu sähköiskun vaara.

Suoraan sähkötyökalun lampun valoon ei koskaan pidä katsoa pieneltä etäisyydeltä. Lampun valoa ei myös- kään pidä suunnata suoraan toisten lähellä olevien sil- miin. Lampusta tuleva säteily voi olla vahingollista silmille.

Sähkötyökalua ei saa suunnata suoraan itseen, muihin henkilöihin tai eläimiin päin. Terävistä tai kuumentuneista työkaluista aiheutuu tapaturman vaara.

Akkujen käyttö ja käsittely.

Nämä turvallisuusohjeet koskevat vain 18V-FEIN-litiumioni-AMPShare-akkuja.

Käytä akkua ainoastaan AMPShare-Partner tuotteissa. AMPShare merkityt 18V-akut ovat täysin yhteensopivia seuraavien tuotteiden kanssa:

• kaikki FEIN-18V-AMPShare-järjestelmän tuotteet
• Kaikki AMPShare-Partner 18V-tuotteet.

Jos työskennellään tai asennetaan vääriä, vaurioitu-neita, korjattuja, muutettuja, jäljennettyjä tai muun merkkisiä akkuja on olemassa tulipalo- ja/tai räjähdys-vaara.

Ota huomioon tuotteesi käyttöohjeessa olevat akkusuositukset. Vain näin menetellen voidaan akkua ja tuotetta käyttää turvallisesti, ja akkuja suojata vaaralliselta ylikuormalta.

Lataa akkuja ainoastaan latauslaitteilla, joita FEIN tai jokin AMPShare-Partner suosittelee. Latauslaite, joka soveltuu määrätyntyppiselle akulle, saattaa muodostaa tulipalovaaran käytettäessä sitä muiden akkujen kanssa.

Akku toimitetaan osittain ladattuna. Jotta akun täysi teho olisi taattu, akku tulee ladata täyteen latauslaitteessa ennen ensimmäistä käyttöä.

Säilytä akut lasten ulottuvilta.

Akkuja ei saa purkaa, avata tai pienentää. Älä altista akkuja mekaanisille iskuille. Jos akku vaurioituu tai sitä käytetään asiaankuulumattomalla tavalla, saattaa siitä purkautua vahingollisia höyryjä ja nesteitä. Höyryt voivat ärsyttää hengitysteitä. Åkusta vuotava neste saattaa aiheuttaa ihoärsytystä tai palovammoja.

Jos iho joutuu kosketukseen akkunesteen kanssa, tulee se heti huuhdella runsaalla vedellä. Jos akkunestettä joutuu silmään, huuhtele silmä puhtaalla vedellä ja hakeudu välittömästi lääkärin hoitoon!

Jos akkuneste on kosteuttanut viereisiä esineitä, tulee kyseiset osat tarkistaa. Vältä ihokosketusta käyttämäl- lä käsineitä. Puhdista osat kuivalla talouspaperilla tai vaihda osat tarvittaessa uusiin. Purkautuvat höyryt voivat ärsyttää hengitysteitä. Akusta vuotava neste saattaa aiheuttaa ihoärsytystä tai palovammoja. Älä oikosulje akkua. Pidä käytöstä poistettu akku loi-tolla paperiliittimistä, kolikoista, avaimista, nauloista, ruuveista tai muista pienistä metalliesineistä, jotka voi-vat oikosulkea akun koskettimet. Akkukoskettimien välinen oikosulku saattaa aiheuttaa palovammoja tai johtaa tulipaloon.

Terävät esineet esim. naulat ja ruuvitaltat, tai kuoreen kohdistuvat iskut voivat vaurioittaa akkua. Ne saattavat johtaa sisäiseen oikosulkuun ja akun paloon, savuamiseen, räjähtämiseen tai ylikuumenemiseen.

Älä koskaan huolla vaurioituneita akkuja. Akkujen kaikki huollot tulisi suorittaa valmistaja tai valtuutetut asiakaspalvelupisteet.

Suojaa akku kuumuudelta esim. myös pitkäaikai-selta auringonpaisteelta, tulelta, vedeltä ja kosteudelta. On olemassa räjähdys. Ja oikosulkuvaara.

Käytä ja varastoi akkua vain ympäristön lämpötilassa väliltä -20 °C ja +50 °C. Älä esim. jätä akkua kesällä makaamaan autoon. Lämpötilat < 0 °C saattavat laitekohtaisesti johtaa tehonvähennykseen.

Lataa akkua vain ympäristön lämpötilassa väliltä 0 °C ja +35 °C. Lataa USB-liitännällä varustettuja akkuja vain liitännän kautta ja ympäristön lämpötilassa väliltä +10 °C ja +35 °C. Lataaminen lämpötila-alueen ulko-puolella saattaa vahingoittaa akkua tai kasvattaa palovaa-raa,

Käsittele purkautuneita akkuja varovasti. Akut muodostavat vaaranlähteen, koska ne voivat aiheuttaa hyvin suuren oikosulkuvirran. Jopa kun litiumioniakut näyttävät olevan purkautuneita, ne eivät ole purkautuneet täydellisesti.

Älä koskaan upota akkua nesteisiin, kuten (suola-) veteen tai juomiin. Kosketus nesteisiin voi vaurioittaa akkua. Tämä saattaa johtaa akun lämmönkehitykseen, savunmuodostukseen, syttymiseen tai räjähdykseen. Älä jatka akun käyttöä, vaan käänny FEIN:in valtuutta-maan asiakaspalvelun puoleen.

Älä käytä viallisia akkuja. Akun käyttö on välittömästi lopetettava, jos se osoittaa epänormaaleja ominaisuuksia, kuten esimerkiksi hajunmuodostusta, kuumenemista, värjääntymistä tai muodonmuutosta. Käytön jatkuessa akku saattaa kuumentua, muodostaa savua, syttyä palamaan tai räjähtää.

Älä avaa, paina, ylikuumenna tai polta akkua. Väärinkäytöstä syntyy palovamman ja tulipalon vaara. Noudata valmistajan ohjeita.

Sammuta palavat litiumioniakut vedellä, hiekalla tai sammutuspeitteellä.

Vältä fyysisiä iskuja/vaikutuksia. Iskut ja esineiden sisään tunkeutuminen voivat vaurioittaa akkuja. Tämä saattaa johtaa akun vuotoihin, lämmönkehitykseen, savunmuodostukseen, syttymiseen tai räjähdykseen.

Älä koskaan lataa akkua ilman valvontaa, yön aikana. Piittaamattomuus saattaa määrätyissä tilanteissa aiheuttaa palo- ja räjähdysvaaran.

Poista akku alkuperäistä pakkaustaan vasta, kun se otetaan käyttöön.

Poista akku sähkötyökalusta ainoastaan sen ollessa poiskytkettynä.

Irrota akku sähkölaitteesta ennen sähkölaitteeseen kohdistuvia töitä. Jos sähkötyökalu käynnistyy tahattomasti, syntyy loukkaantumisvaara

Pidä akku suojattuna kosteudelta ja vedeltä. Puhdista akun ja sähkötyökalun likaantuneet liitännät kuivalla ja puhtaalla liinalla.

Poista akku sähkötyökalun kuljetuksen ja säilytyksen ajaksi.

Noudata FEIN:in tai AMPShare-Partnerin latauslaitteen käyttöohjeissa olevia turvallisuusohjeita.

Värinä- ja melupäästöarvot

Näissä ohjeissa mainitut värähtely- ja melupäästöarvot on mitattu EN 62841 standardoidun mittausmenetelmän mukaisesti ja niitä voidaan käyttää sähkötyökalujen välisissä vertailussa. Ne sopivat myös värähtely- ja melupäästöarvojen alustavaan arviointiin.

Mainitut värähtely- ja melupäästöarvot vastaavat sähkötyökalun pääasiallista käyttöä.

Jos sähkötyökalua kuitenkin käytetään eri töissä, eri vaihtotyökalujen kanssa tai riittämättömällä huollolla, voivat värähtelyn yhteisarvot ja melupäästöarvot poi-keta ilmoitetuista. Tämä saattaa kasvattaa koko työaikajakson värähtely- ja melurasitusta huomattavasti.

Värähtely- ja melurasituksen tarkkaa arviointia varten määrätyn työaikajakson aikana tulisi ottaa huomioon myös se aika, jolloin laite on sammutettuna tai käy, mutta sitä ei tosiasiassa käytetä. Tämä voi selvästi pienentää koko työaikajakson värähtely- ja melurasitusta.

Määrää lisävarotoimenpiteitä suojaamaan käyttäjää värinän ja melun vaikutuksilta, kuten esim: Sähkötyökalujen ja vaihtotyökalujen huolto, käsien pitäminen lämpiminä, työvaiheiden järjestely.

Terveydelle vaarallisten pölyjen käsittely

Työvaiheissa tämän tuotteen kanssa, joissa materiaalia poistuu syntyy pölyä, joka voi olla vaarallinen. Eräiden pölyjen kosketus tai hengitys, esim. asbestin ja asbestipitoisten materiaalien, lyijypitoisen maalin, metallin, eräiden puulajien, mineraalien, kivipitoisten materiaalien silikaattihiukkasten, väriliuotinaineiden, puunsuoja-aineiden ja vesialusten eliöntorjuntaaineiden kanssa voi aiheuttaa henkilöissä allergisia reaktioita, hengitystiesairauksia, syöpää tai lisääntymisvaurioita. Pölyn hengittämisen riski riippuu altistumisesta. Käytä syntyvään pölyyn soveltuvaa poistoimua sekä henkilökohtaisia suojavarusteita. Huolehdi työkohteen hyvästä tuuletuksesta. Jätä asbestipitoisen materiaalin käsittely vain ammattilaisille.

Puupöly ja kevytmetallipöly, kuumat hiomapölyn ja kemiallisten aineiden sekoitukset voivat epäsuotuisissa olosuhteissa syttyä palamaan itsestään tai aiheuttaa räjähdyksen. Vältä kipinäsuihkuja pölysäiliön suuntaan sekä tuotteen ja hiomaaineen ylikuumentamista. Tyhjennä pölysäiliö oikeaan aikaan. Ota huomioon materiaalivalmistajan sekä maassasi voimassaolevat säännökset, koskien käsiteltäviä materiaaleja.

Käyttöönotto.

Suorita seuraavat toimenpiteet ennen tuotteen jokaista käyttöä:

• Tarkista tuotteen asianmukainen tila ja toimivuus.
• Tarkista, että vaihtotyökalu on tiukasti paikallaan.

Käyttö

Pyörimissuunnan ja vaihdealueen saa vaihtaa ko. kytkimillä vasta kun moottori on pysähtynyt.

Vaihdealueen valintakytkin on työnnettävä aina pohjaan saakka. Muutoin sähkötyökalu voi vioittua.

Sähkötyökalun ylikuormitus osoitetaan työaluevalon 5 sekunnin vilkkumisella.

Ylikuormituksella sähkötyökalu kytkeytyy pois päältä. Jotta kone ei voi epähuomiossa käynnistyä (esim. kuljetuksen aikana), pyörimissuunnan valitsin on hyvä asettaa keskiasentoon.

Elektroninen moottorin pysäytys (ks. sivut 10-11).

Vääntömomenttia säädettäessä moottori ei saa käydä. Vääntömomenttikatkaisu riippuu valitusta vääntömomenttikäytöstä (katso käyttöyksikkö).

Moottori kytkeytyy pois, kun asetettu vääntömomentti saavutetaan ja merkkiääni kuuluu (jos aktivoituna).

Vapauta käynnistyskytkin tapahtuneen poiskytkennän jälkeen ja paina sitä uudelleen jatkuvaa ruuvinväntöä varten.

Äänimerkin voi haluttaessa myös mykistää.

Poraustoiminnassa ” Ier tapahdu elektronista vääntömomentin poiskytkentää.

Silloin on työkalua painettava tarpeeksi voimakkaasti ruuvia vasten, jotta saadaan hyvä ruuvaustulos.

Alemmilla vääntömomenteilla lasketaan maksimaalista kierrosnopeutta.

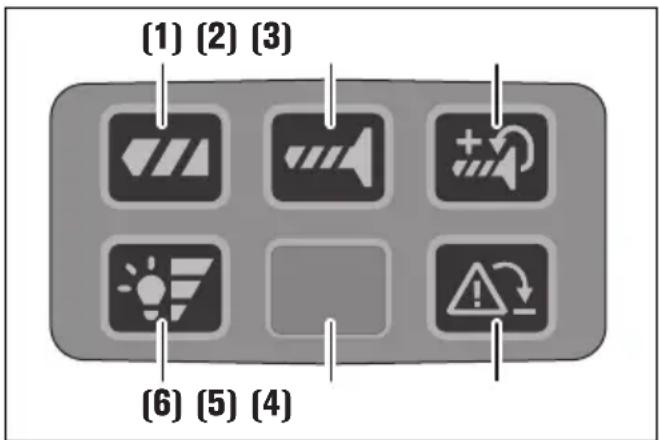

Käyttöyksikkö

Painikkeet (1), (2) ja (3) toimivat työtavan asettamisessa tai vääntömomenttitoiminnan valinnassa.

Valittu painike palaa vihreänä. Painiketta käytettäessä kuuluu merkkiääni. Painamalla painiketta (2) yli 3 sekuntia merkkiääni kytkeytyy päälle tai pois päältä.

(1) (2) (3) (6) (5) (4)

(1) Poraus

Vääntömomentin poiskytkentä on deaktivoitu.

(2) Ruuvaus

Vääntömomentin poiskytkentä on aktivoitu.

Moottori kytkee pois päältä saavuttuaan säädetyn vään- tömomentin.

(3) Ruuvinvääntö jatkotoiminnalla

Vääntömomentin poiskytkentä jatkotoiminnalla on aktivoitu.

Moottori jatkaa pyörimistä pienemmällä nopeudella, kun asetettu vääntömomentti on saavutettu.

(4) Takaiskun valvonta

Painike toimii takaiskun valvonnan kertapoiskytken- tään.

Tuotteen seuraavan käynnistyksen jälkeen takaiskun valvonta on taas aktiivinen.

• Painike palaa vihreänä: Takaiskun valvonta on aktiivinen (perusasetus)
• Painike palaa punaisena: Takaiskun valvonta on poiskytkettynä tai viallinen. Jos takaiskun valvonta on viallinen, painike palaa pysyvästi punaisena ja painikkeella ei ole toimintaa. Sähkötyökalua voidaan käyttää ilman tätä toimintoa. Anna välittömästi koulutettujen ammattihenkilöiden korjata sähkötyökalu ja salli korjauksiin käytetävän vain alkuperäisiä varaosia.
• Painike vilkkuu punaisena (5 sekuntia): Vaihtotyökalu lukkiutunut

(5) Työaluevalo

(6) Työaluevalon kirkkaudenasetus

Painikkeella asetetaan työaluevalon kirkkausaste.

Asteet 0-1-2-3-0

Akkujen asianmukainen käsittely.

Lataa akku vain lämpötila-alueella 0 °C - +35 °C (32 °F - 95 °F. Akun lämpötilan tulee lataustapahtuman alkaessa olla akun latauslämpötila-alueella.

Akun lataustilan näyttö (ks. sivu 15).

Lataustilan voi osoittaa akussa olevan lataustilan näytön vihreistä ledeistä. Paina lataustilan näytön otai painiketta lataustilan näyttämiseksi.

Jos lataustilan painiketta painettaessa mikään led ei syty, akku on viallinen ja tulee vaihtaa.

Putoamisvarmistin

Korkealla työskenneltäessä voidaan asentaa tuotteelle sopiva putoamisvarmistin sitä varten tarkoitettuun kiinnityspisteeseen.

Työskentelyn korkealla saa suorittaa ainoastaan koulutettu henkilökunta, jolla on tietoa työkalujen turvallisuudesta ja työkalujen käytöstä korkealla.

VAROITUS

Käytä ainoastaan putoamisvarmis- timia, jotka täyttävät seuraavia

ehtoja. Muussa tapauksessa saattaa seurauksena olla vai- keita tai kuolemaan johtavia vammoja.

• Käytä ainoastaan putoamisvarmistimia jotka täyttävät ajankohtaisesti voimassolevaa ANSI/ISEA 121 mukaista vaatimusta eivätkä ylitä vyön suurinta oikaistua pituutta 1,2 m.
• Tarkista, että sähkötyökalun yhteispaino sisältäen asennetut varusteet ei ylitä putoamisvarmistimen sallittua suurinta kuormaa.

Ota huomioon turvallisuusohjeet ja muut ohjeet, jotka toimitetaan putoamisvarmistimen mukana.

Tarkista putoamisvarmistin ennen jokaista käyttöä koskien vaurioita, kuten leikatun, repeytyneen tai ris-paantuneen kudoksen ja vaurioituneet liitännät. Vauri-oituneita putoamisvarmistimia ei saa käyttää vaan ne tulee heti vaihtaa.

Tarkista ennen jokaista käyttöä, että sähkötyökalussa oleva kiinnityspiste on tiukasti kiinni ja että siinä ei ole vaurioita, kuten halkeamia tai teräviä reunoja. Irtonaisia tai vaurioituneita kiinnityspisteitä ei saa käyttää putoamisvarmistimen kiinnitykseen.

Älä käytä putoamisvarmistinta itsensä varmistukseen äläkä kiinnitä sitä itseensä.

Älä yritä ottaa kiinni putoavaa sähkötyökalua.

Älä käytä putoamisvarmistinta lähellä liikkuvia osia.

Putoamisvarmistin saattaisi takertua niihin ja aiheuttaa vakavia vaaratilanteita.

Tarkista ennen putoamisvarmistimen käyttöä, että sähkötyökalun irrotettavat osat ovat tiukasti kiinni.

Varmista, että putoamisvarmistimen käyttö ei vahingoita sähkötyökalun käyttöä tai sen suojavarusteita.

Liitä putoamisvarmistin ainoastaan tässä kuvatulla tavalla ja sitä varten tarkoitettuun kiinnityspisteeseen sähkötyökalussa (katso sivu 16).

Kuljetus.

Toimitukseen kuuluvat litiumioniakut ovat vaara-ainelain määräysten alaisia. Käyttäjä saa kuljettaa akkuja kadulla ilman erikoistoimenpiteitä.

Toimitettaessa sivullisen kautta (esim.: lentorahti tai huolinta) on noudatettava pakkausta ja merkintää koskevia erikoisvaatimuksia. Tällöin on lähetyksen valmistelussa käytettävä vaara-aineasiantuntijaa.

Lähetä akkuja ainoastaan, jos kotelo on vahingoittumaton. Teippaa avoimet liittimet umpeen ja pakkaa akku niin, että se ei pääse liikkumaan pakkauksessa. Ota myös huomioon mahdolliset tarkemmat kansalliset määräykset.

Kunnossapito ja huolto.

Äärimmäisissä käyttöolosuhteissa saattaa metallia työstettäessä kerääntyä johtavaa pölyä koneen sisälle. Puhalla usein tuotteen sisätila puhtaaksi tuuletusaukkojen kautta, käyttäen kui- vaa ja rasvatonta paineilmaa.

Tuotteita, jotka ovat olleet kosketuksessa asbestiin, ei saa lähettää korjattaviksi. Huolehdi asbestilla saastuneista tuotteista maan voimassaolevien asbestipitoisen jätteen hävittämisestä koskevien määräysten mukaisesti.

Käänny korjaustarpeessa olevien FEIN tuotteiden ja tarvikkeiden kanssa FEIN-huollon puoleen osoitteessa www.fein.com.

Vaihda tuotteessa olevat vanhentuneet ja kuluneet tarrat ja varo-ohjeet uusiksi.

Käytä vain alkuperäisiä FEIN varaosia. Voimassaolevan varaosaluettelon tuotteelle löydät osoitteessa www.fein.com.

Seuraavat osat voi tarvittaessa vaihtaa itse:

työkalut, akku.

Takuu.

Tuotteeseen pätee takuu, joka vaaditaan sen tuonti-maassa. Sen ohella pätee FEINin takuuehdoissa määrittämä valmistajakohtainen takuu.

Tämän tuotteen toimitukseen saattaa kuuluu vain osa tässä asennusohjeessa selostetuista tai kuvatuista lisätar-vikkeista.

EU-vastaavuus.

CE-tiedonanto koskee vain Euroopan unionin ja EFTAn (European Free Trade Association) maita ja vain EU- ja EFTA-markkinoille tarkoitettuja tuotteita. Tuotteen EU-markkinoille liikkeeseenlaskemisen jälkeen UKCAMerkinä menettää voimassaolonsa.

UKCA-tiedonanto koskee vain brittimarkkinoita (Englanti, Wales ja Skotlanti) ja brittimarkkinoille tarkoitettuja tuotteita. Tuotteen brittimarkkinoille liikkeeseenlaskemisen jälkeen CE-merkinä menettää voimassaolonsa.

Käytöstä poistaminen.

1. Kytke tuote irti sähköverkosta tai poista akku.
2. Irrota tuotteeseen asennetut vaihtotyökalut ja tarvikkeet.

Ympäristönsuojelu, jätehuolto.

Älä heitä akkua talousjätteisiin!

Pakkausmateriaalit, käytöstä poistetut sähkötyökalut sekä lisävarusteet on johdettava kierrätykseen.

Käytettyjen akkujen on oltava purkautuneessa tilassa, kun ne hävitetään.

Jos akku ei ole täysin tyhjä, sen liitin on eristettävä tarranauhalla oikosulkujen välttämiseksi.

Vain EU-maita varten:

Eurooppalaisen direktiivin 2006/66/EY mukaan tulee vialliset tai loppuun käytetyt akut kerätä erikseen ja toimittaa ympäristöystävälliseen kierrätykseen.

Lisälaitteet.

Käytä yksinomaan alkuperäisiä FEIN tarvikkeita, jotka on tarkoitettu kyseiselle tuotteelle. Sallitut tarvikkeet tuotteelle löydät osoitteessa www.fein.com.
