| 브랜드 | Fein |
| 모델 | SCT 540 UX |
| 제품 유형 | 휴대용 스크류드라이버 |
| 전원 | 유선 (전원 케이블) |
| 정격 전압 | 230 V ~ |
| 주파수 | 50/60 Hz |
| 척 타입 | 1/4" (6.35 mm) 육각 홀 |
| 무부하 속도 | 가변 (전자식 조절) |
| 최대 토크 | 조절 가능, 소형 및 중형 나사용 범위 |
| 최대 나사 직경 | 6 mm (건식 벽체용 추정) |
| 이중 절연 | 예 (이중 절연 기호) |
| 권장 누전 차단기 | 최대 30 mA 누전 차단기 |
| 깊이 스톱 | 예, 내장형 |
| 회전 방향 | 가역 (좌/우) |
| 주요 기능 | 나사 조임 및 풀기, 토크 조절, 건식 벽체 작업 |
| 유지 보수 | 금속이 아닌 도구로 통풍구 청소; 압축 공기로 불어내기 |
| 예비 부품 | www.fein.com에서 구매 가능; 작업 공구, 깊이 스톱, 손목 스트랩, 매거진은 사용자 교체 가능 |
| 수리 가능성 | FEIN 애프터 서비스; 전원 케이블은 서비스 센터에서만 교체 가능 |
| 무게 | 약 1.5 kg (EPTA 절차 01 기준, 추정) |
| 치수 (길이 x 너비 x 높이) | 설명서에 명시되지 않음 |
| 음압 레벨 LpA | 명시되지 않음 |
| 음향 출력 레벨 LwA | 명시되지 않음 |
| 진동 방출 값 (나사 조임) | EN 62841 준수 |
| 사용 목적 | 건식 벽체에서 나사 조임 및 풀기, 옥외 사용 금지 |
자주 묻는 질문 - SCT 540 UX Fein
사용자 질문 SCT 540 UX Fein
0 질문 이 기기에 대해. 알고 있는 것에 답하거나 자신의 질문을 하세요.
이 기기에 대한 새로운 질문하기
기기 설명서 다운로드 전동 드라이버 무료 PDF 형식! 매뉴얼 찾기 SCT 540 UX - Fein 전자 기기를 다시 손에 넣으세요. 이 페이지에는 기기 사용에 필요한 모든 문서가 게시되어 있습니다. SCT 540 UX 브랜드 Fein.

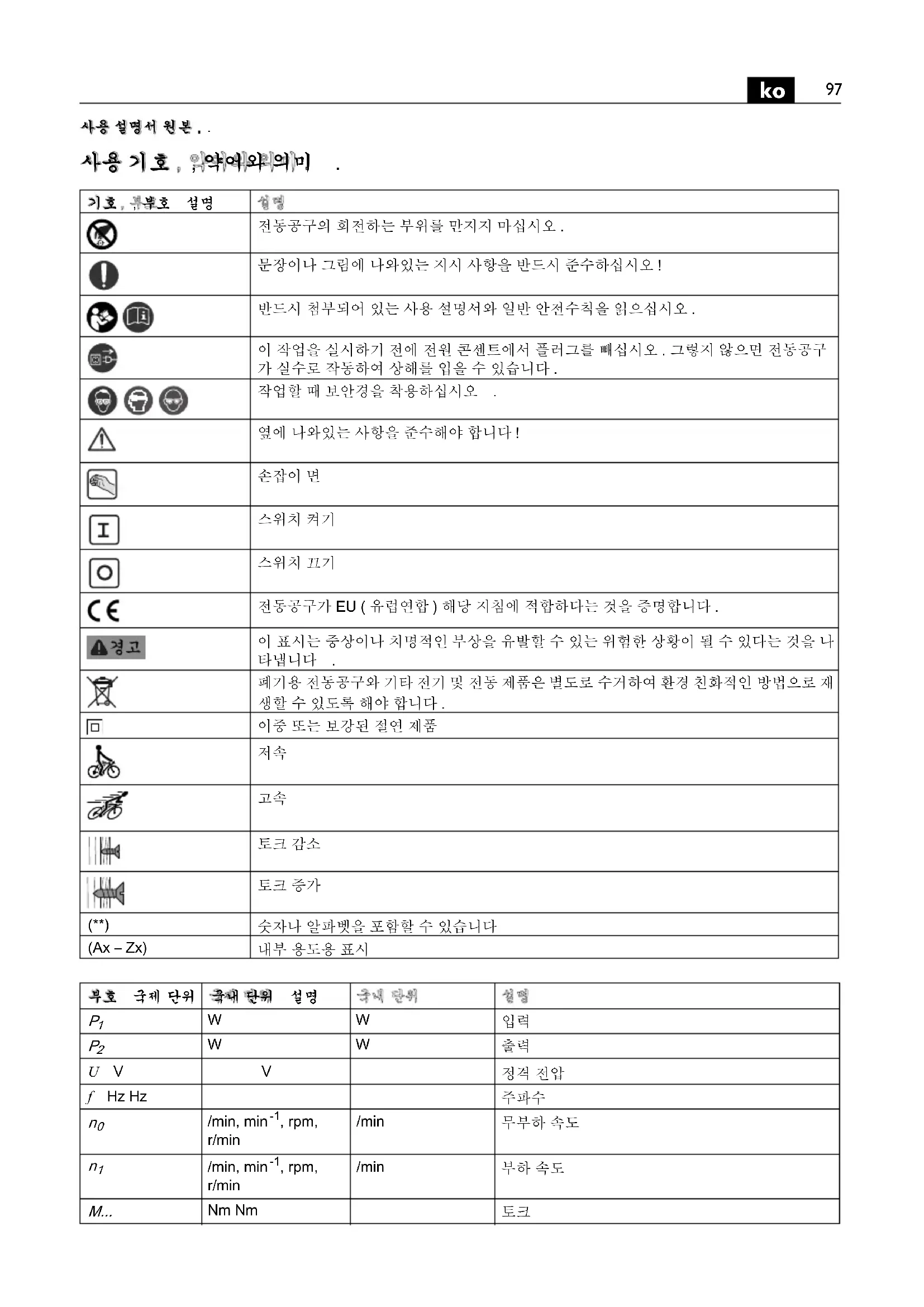

사용 설명서 SCT 540 UX Fein
| 기호,류부호 설명 | 설명 | ||
 | 전동공구의 회전하는 부위를 만지지 마십시오. | ||
 | 문장이나 그림에 나와있는 지시 사항을 반드시 준수하십시오! | ||
 | 반드시 첨부되어 있는 사용 설명서와 일반 안전수칙을 읽으십시오. | ||
 | 이 작업을 실시하기 진에 진원 콘센트에서 플러그를 빼십시오. 그렇지 않으면 전동공구가 실수로 작동하여 상해를 입을 수 있습니다. | ||
 | [ZSTX] |  | 작업할 때 보안경을 착용하십시오 . |
 | 옆에 나와있는 사항을 준수해야 합니다! | ||
 | 손잡이 면 | ||
 | 스위치 켜기 | ||
 | 스위치 끄기 | ||
 | 전동공구가 EU(유럽연합) 해당 지침에 적합하다는 것을 증명합니다. | ||
 | 이 표시는 중상이나 치명적인 부상을 유발할 수 있는 위험한 상황이 될 수 있다는 것을 나타냅니다 . | ||
 | 폐기용 전동공구와 기타 전기 및 전동 제품은 별도로 수거하여 환경 친화적인 방법으로 재생할 수 있도록 해야 합니다. | ||
| [IMAGE] | 이중 또는 보강된 절연 제품 | ||
 | 저속 | ||
 | 고속 | ||
| [DSZ8] | 토크 감소 | ||
 | 토크 증가 | ||
| (**) | 숫자나 알파벳을 포함할 수 있습니다 | ||
| (Ax-Zx) | 내부 용도용 표시 | ||
| 부호 국제 단위 | 국내 단위 설명 | 국내 단위 | 설명 |
| P_1 | W | W | 입력 |
| P_2 | W | W | 출력 |
| U V | V | 정격 진압 | |
| f Hz Hz | 주파수 | ||
| n_0 | /min, min ^-1 , rpm,r/min | /min | 무부하 속도 |
| n_1 | /min, min ^-1 , rpm,r/min | /min | 부하 속도 |
| M... | Nm Nm | 토크 | |
| 부호 국제 단위 | 국제 단위 설명 | 국내 탄위 | 설명 |
| ○ | mm mm | 육각비트소켓 툴 흘녀 | |
| ∅ | mm mm | 스크류 직경 | |
| kg kg | EPTA-Procedure 01에 따른 중량 | ||
| L_pA | dB dB | 음압 레벨 | |
| L_WA | dB dB | 음향 레벨 | |
| L_pCpeak | dB dB | 최고 음압 레벨 | |
| K... | 불확정성 | ||
| a | m/s ^2 | m/s ^2 | EN 62841 에 따른 진동 방출치 (3 방향의 벡터값 ) |
| a_h | m/s ^2 | m/s ^2 | 진동 방출치 ( 스크류작업시 ) |
| m, s, kg, A, mm, V, W, Hz, N, °C, dB, min, m/s ^2 | m, s, kg, A, mm, V, W, Hz, N, °C, dB, min, m/s ^2 | 국제 단위 시스템 SI 의 기본 및 유도 단위 |
안전 수칙...
▲경고
모든 안전 수칙과 지시 사항을 상세히 읽고 준 수해야 합니다.안전 수칙과 지시 사항을 지키
지 않으면 화제 위험이 있으며 감전 혹은 중상을 입을 수 있습니다.
추후 참고용으로 모든 안전 수칙과 지시 사항을 잘 보관하십시오.
이 전동공구의 사용 설명서와 침부된 “일반안전 수칙” (문서 번호 3 41 30 465 06 0) 을 자세히 읽고
완전히 이해한 후에 기기를 사용하십시오. 나중에 사용할 경우를 위해 위의 자료를 잘 보관하고 전동공구를 인도하거나 매각할 경우 설명서도 함께 전달하십시오.
또한 국내의 해당 작업 안전 규정을 준수하십시오.
전동공구의 사용 분야::
휴대용 충전 드릴/드라이버는 날씨와 관계 없는 환경에서 FEIN사가 허용하는 비트와 액세서리를 사용하여 특히 건식벽체 내장 시 스크류를 조이거나 푸는 작업을 하는데 사용해야 합니다.
본 전동공구는 ISO 8528 기준과 기기 등급 G2 에 해당하는 성능이 충분한 AC 발전기에 연결하여 사용할 수도 있습니다. 소위 왜곡율이 10% 를 초과할 경우에는 특히 이 기준에 상응하지 않습니다. 확실티 않으면 사용하시는 발전기에 관해 확인해 보십시오.
AC 발전기의 설치와 작동에 관한 사용 설명서의 내용과 국가 규정을 준수하십시오.
특별 안전 수칙..
작업할 때 스크류로 보이치 않는 전선이나 기기 차체의 코드에 접촉할 위험이 있는 경우 기기의 철연된 손잡이 부위를 잡으십시오. 스크류로 진류가 흐르는 전선에 닿게 되면 기기의 금속 부위에도 전기가 통해 감전될 수 있습니다.
보이지 않는 부위에 있는 배선 및 배관 여부를 확인하십시오. 작업을 시작하기 전에 금속 탐지기 등을 사용하여 작업 분야를 점검하십시오.
작업물을 잘 고정하십시오. 고정장치에 장착하여 작업하면 손으로 잡는 것보다 더 안전합니다.
전동공주를 확 잡으십시오. 갑자기 강한 반동력이 생길 수 있습니다.
마그네슘을 함유한 초재에 작업하지 마십시오.화제 위험이 있습니다.
탄소 섬유 장화 플리스틱 (CFP) 소재와 척면 소재에 작업 하지 마십시오. 이는 발암성 물질로 간주됩니다.
전동공우에 명판이나 표치판을 부착하기 위해 리벨이나 나사를 사용하지 마십시오.질연이 손상되면 감전 보호 효과가 무효화되므로 접착식 라벨을 사용하는 것이 좋습니다.
전동공구 제조사가 특별히 채발하거나 허용하지 않은 액세서리를 사용하지 마십시오. 액세서리가 귀하의 전동공구에 맞는다고 해서 안전한 작동을 보장하는 것이 아닙니다.
정기척으로 전동공주의 환기우를 비음속 공우를 사용하여 닿아 주십시오. 모터의 블로어로 인해 하우징 안으로 민지가 모입니다. 금속성 분진이 지나치게 쌓이번 감전될 위험이 있습니다.
기기를 작동하기 전에 천원 코드와 플러그가 손상되지 않았는지 확인해 보십시오...
추천: 전동공구를 항상 정적 전류가 30 mA 혹은 그 이하인 누전 차단기 (RCD) 를 연결하여 사용하십시오.
손과 팔에 가해지는 진동
이 사용 설명시에 나와있는 진동 측정치는 EN 62841 의 규정에 따라 측정한 것이므로 진동공구를 서로 비교하는 데 사용할 수 있습니다. 또한 진동 부하를 측정하는데도 적당합니다.
기재된 진동 측정치는 전동공구의 주요 사용 분야의 경우 입니다. 전동공구를 적당하지 않은 액세서리를 장착하여 사용하기나 제대로 정비하지 않은 상태에서 비정상적으로 사용하면 진동 측정치가 달라질 수 있습니다. 이로 인해 전체 작업 시간의 진동 부하가 훨씬 높아질 수 있습니다.
진동 부하를 정확히 측정하려면 기기의 스위치가 끼져있는 시간과 무부하 상태로 가동하는 시간까지 고려해야 합니다. 그렇게 하면 전체 작업 시간의 진동 부하가 훨씬 낮아집니다.
더불어 작업자의 안전을 위해 진동 효과가 생기기 전에 추가 안진 수칙을 세우십시오. 예를 들면 진동공구와 액세 시리를 정비하고, 손을 따뜻하게 하며 작업 순시를 정하십시오.
사용 방법..
회전방향 선택 스위치는 기기의 모터가 정지된 상태에서 만 작동하십시오.
SCT5-40X (**) / SCT5-40M (**) / SCT6-25 (**) : 깊이 조질 기를 장착하여 스크류작업을 실시하십시오.
SCT5-40M (**)/SCT5-40UM (**): 스크류 매거진은 “우회 전 방향” 상태에서만 사용할 수 있습니다.
토크 설정하기 (SCT5-40UX (\*\*)/ SCT5-40UM (\*\*)) (5 면 참조)
제품출시 초기값은 소형 및 중형 사이즈의 스크류에 맞게 설정되어 있습니다.
조이는 토크는 전동공구로 스크류를 누르는 힘에 좌우됩니다.
보수정비 및 고객 서비스.
극심한 작업 조건에서 급속에 작업할 경우 급속성 진도성 분진이 전동공구 내부에 쌓일 수
있습니다. 이로 인혜 전동공구의 안전 절연장치가 손상될 수 있습니다. 그러므로 자주 환기구를 통해 전동공구의 내부로 건조하고 오일 성분이 없는 압축 공기를 불어 넣고 누선 차단기 (RCD) 를 직렬 접속하십시오.
전동공구의 진원 코드가 손상된 경우 FEIN 의 서비스 센터에서 공급하는 성품 진원 코드로 교환해 주어야 합니다.
석면과 접하게 된 제품은 수리를 맡겨서는 안됩니다. 석면으로 오염된 제품은 식면 쓰레기 처리에 관한 각 국가의 해당 규정에 따라 처리해야 합니다.
본 진동공구의 부품 복록은 인터넷 www.fein.com 에 나와 있습니다.
다음 부속품은 필요에 따라 직접 교환하실 수 있습니다:
액세서리, 깊이 조절기, 손잡이 줄, 매거진
품질 보증 및 법적 책임.
제품에 대한 품질 보증은 유통하는 국가의 법적 규정에 따라 유효합니다. 더불어 FEIN 사는 FEIN 제조사 보증서에 부응하는 품질 보증을 합니다.
귀하의 전동공구 공급 내역에는 이사용 설명서와 그림에 나와있는 액세서리 중 일부만 들어있을 수도 있습니다.
적합성에 관한 선언.
FEIN 사는 단독 책임 하에 본 제품이 이사용 설명시 후변에 나와있는 관련된 규정과 일치함을 자체 선언합니다.
기술 자료 문의 :
C. & E. Fein GmbH,
D-73529 Schwäbisch Gmünd
환경 보호, 치치리
포상재, 폐기용 전동공구 및 액세서리는 친환경적인 방법으로 재활용할 수 있도록 분류해야 합니다.
