SCT 540 UX - 電動ドライバー Fein - 無料のユーザーマニュアル

ブランド	Fein
モデル	SCT 540 UX
製品タイプ	ポータブルスクリュードライバー
電源	コンセント（電源ケーブル）
定格電圧	230 V ~
周波数	50/60 Hz
工具ホルダー	六角穴 1/4インチ (6.35 mm)
無負荷速度	可変（電子調整）
最大締付トルク	調整可能、小・中ねじ用範囲
最大ねじ径	6 mm（乾式壁工事用推定）
二重絶縁	はい（二重絶縁記号）
推奨漏電保護	30 mA 最大漏電遮断器
深さストッパー	はい、内蔵
回転方向	正逆（左/右）
主な機能	ねじ締め・緩め、トルク調整、乾式壁工事用途
メンテナンス	通気口を非金属工具で清掃；圧縮空気で吹き飛ばす
交換部品	www.fein.com で入手可能；作業工具、ストッパー、リストストラップ、マガジンはユーザー交換可能
修理可能性	FEIN アフターサービス；電源ケーブルはSAVのみ交換可能
重量	約 1.5 kg（EPTA手順 01 に基づく推定）
寸法（長さ x 幅 x 高さ）	取扱説明書に明記なし
音圧レベル LpA	明記なし
音響出力レベル LwA	明記なし
振動放出値（ねじ締め）	EN 62841 に準拠
使用目的	乾式壁工事でのねじの締め付け・緩め（屋外での使用不可）

よくある質問 - SCT 540 UX Fein

スクリュービットの交換方法は？

工具をコンセントから抜いてください。使用済みのビットを引き抜いて取り外します。新しい六角穴1/4インチのビットをストッパーまで挿入します。しっかり固定されていることを確認してください。

締付トルクの調整方法は？

チャック近くの調整リングを使用します。リングを回してトルクを増減します。デフォルト設定は小・中ねじに適しています。実際のトルクは押し付け力にも依存します。

深さストッパーの使い方は？

深さストッパーはあらかじめ取り付けられています。調整するには、ノブを緩め、ストッパーを希望の深さに動かし、再び締め付けます。これによりねじの均一な取り付けが保証されます。

この工具は金属へのねじ締めができますか？

はい、ただし導電性の粉塵が蓄積する可能性があります。30 mAの漏電遮断器を使用し、定期的に内部を乾燥した圧縮空気で吹き飛ばしてください。マグネシウムやアスベストを含む材料は避けてください。

回転方向の切り替え方法は？

トリガーの上にある回転方向スイッチを使用します。左に押すと右回転（締め付け）、右に押すと左回転（緩め）になります。モーターが停止した状態でのみ操作してください。

どのようなビットを使用すればよいですか？

六角穴1/4インチ（6.35 mm）のビットを使用してください。FEINは安全性を確保するため、純正または承認されたアクセサリーを推奨します。

スクリュードライバーのお手入れ方法は？

工具をコンセントから抜いてください。通気口を非金属工具（ブラシ）で清掃します。通気口から乾燥したオイルフリーの圧縮空気を内部に吹き付けます。溶剤は避けてください。

電源ケーブルは自分で交換できますか？

いいえ、ケーブルはFEINアフターサービスで入手可能な特別に準備されたケーブルと交換する必要があります。修理は専門家に依頼してください。

スクリュードライバーが起動しない場合の対処法は？

まずコンセントとケーブルを確認してください。ケーブルが損傷している場合は交換してください。問題が続く場合はFEINカスタマーサービスに連絡してください。自分で工具を開けようとしないでください。

交換部品はどこで入手できますか？

最新の交換部品リストは www.fein.com でご覧いただけます。作業工具、深さストッパー、リストストラップ、マガジン（モデルによる）はご自身で交換できます。

使用説明書 SCT 540 UX Fein

"一般性安全规章"（书目码34130465060）

SCT5-40UM (**) (参考页数 5)

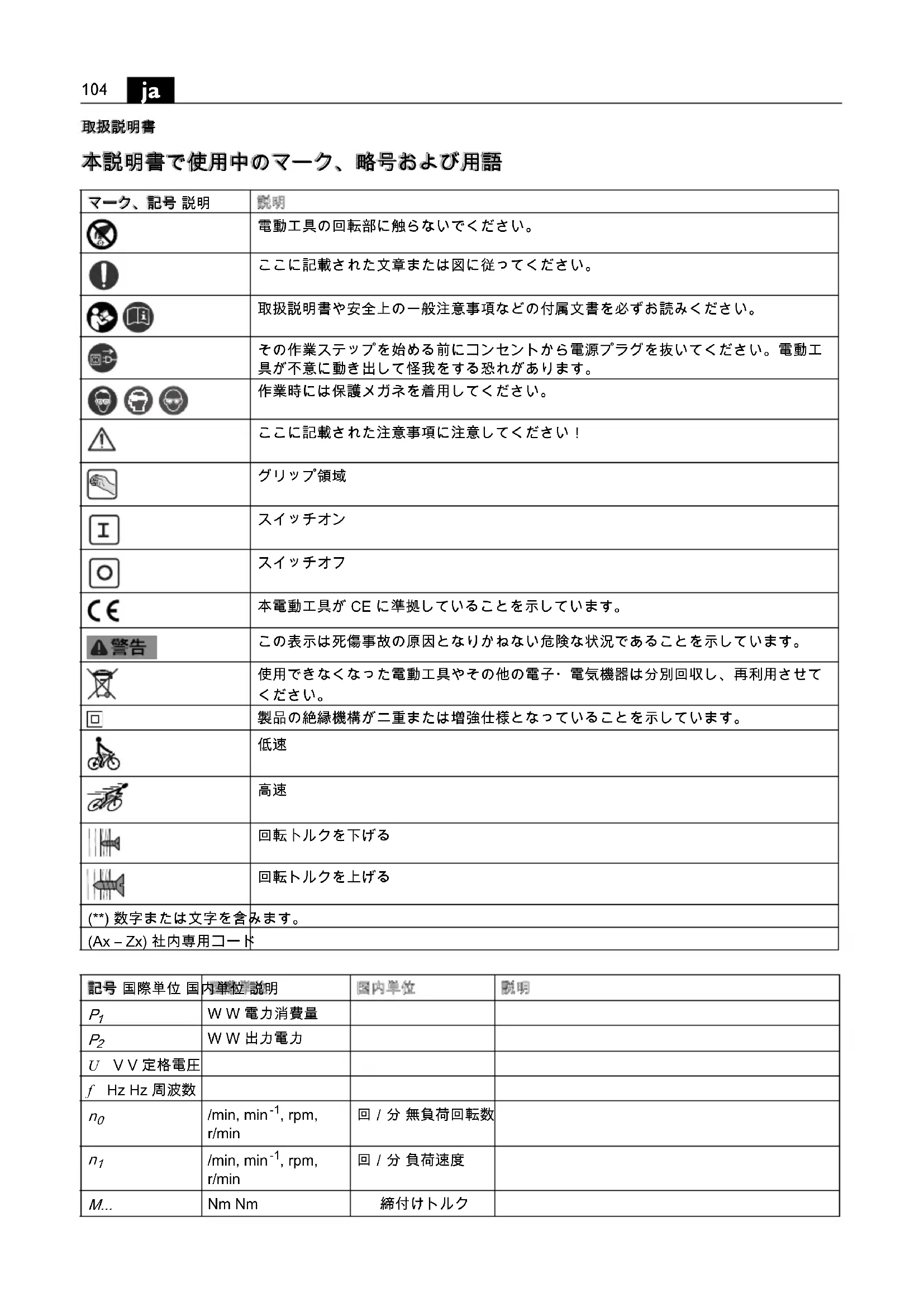

本説明書で使用中のマーク、略号および用語

マーク、記号説明	説明
	電動工具の回転部に触らないでください。
	ここに記載された文章または図に従ってください。
	取扱説明書や安全上の一般注意事項などの付属文書を必ずお読みください。
	その作業ステップを始める前にコンセントから電源プラグを抜いてください。電動工具が不意に動き出して怪我をする恐れがあります。
	作業時には保護メガネを着用してください。
	ここに記載された注意事項に注意してください!
	グリップ領域
	スイッチオン
[G3KS]	スイッチオフ
	本電動工具がCEに準拠していることを示しています。
	この表示は死傷事故の原因となりかねない危険な状況であることを示しています。
	使用できなくなった電動工具やその他の電子・電気機器は分別回収し、再利用させてください。
[coas1]	製品の絶縁機構が二重または増強仕様となっていることを示しています。
	低速
	高速
	回転トルクを下げる
	回転トルクを上げる
(**)数字または文字を含みます。
(Ax-Zx)社内専用コード

記号 国際単位 国内単位説明		図内単位	説明
P_1	WW電力消費量
P_2	WW出力電力
U V V定格電圧
f Hz Hz 周波数
n_0	/min, min^-1 , rpm,r/min	回/分 無負荷回転数
n_1	/min, min^-1 , rpm,r/min	回/分 負荷速度
M...	Nm Nm	締付けトルク
記号 国際単位 国内単位説明		国内単位	説明
	mm mm 六角穴付きツールホルダー
	mm mm ネジ径
	kg kg 重量 (EPTA-Procedure 01 に準拠して測定されています)
L_pA	dB dB 音圧レベル
L_wA	dB dB 音量レベル
L_pCpeak	dB dB ピーク音圧レベル
K...			不的確
a	m/s2	m/s2	EN 62841 準拠振動加速度(3 方向のベクトル和)
a_h	m/s2	m/s2	振動加速度(ネジ締め時)
	m, s, kg, A, mm, V, W, Hz, N, °C, dB, min, m/s2	m, s, kg, A, mm, V, W, Hz, N, °C, dB, min, m/s2	国際単位系(SI)で使用されている基本単位および組立単位。

安全のために

警告

安全上の注意と使用方法をすべてよくお読みください。安全上の注意と使用方法を厳

守しないと、感電、火災、怪我等の事故発生の恐れがあります。

お読みになった後は、お使いになる方がいつでも見られる所に必ず保管してください。

この取扱説明書および付属の「安全上のご注意」(文書番号34130465060)をよくお読みにな

り、理解したうえで本電動工具をご使用ください。取扱説明書や安全上の注意に関する書類はいつでも読み返せるように保管し、電動工具を譲渡または売却する際には必ずこれらの書類も添えてください。

国内で適用されている一連の労働安全衛生規則にも留意してください。

電動工具について：

この電動工具は、特にドライウォールスクリューの締付けおよび緩め作業用として、雨風から保護された場所でご使用ください。必ずファイン社純正の先端工具およびアクセサリーをご使用ください。

この電動工具は、ISO 8528 規格の G2 タイプ AC 発電機でも使用することができます。しかし、この規定は 10% 以上の大きな能力変動がある場合は適応いたしません。ご不明な点がありましたら、ご使用の発電機についてご確認ください。

交流発電機の設置と使用のための取扱説明書および各国で定められた規則に従ってください。

特殊な安全注意事項

ネジが埋設電線や電動工具の電源コードに触れる恐れのある場合には、電動工具上の絶縁された握り部を保持してください。ネジが電線に触れると、電動工具の金属部分を通じて感電する恐れがあります。

埋設された電線、ガス・水道管にご注意ください。作業開始前に、メタル探知器等を使用しながら作業領域を確認してください。

材料をしっかりと固定してください。材料をクランプ等で固定すると、手で保持する場合よりも安全です。

電動工具をしっかりと保持してください。急に高い反動トルクが発生する場合があります。

マグネシウムを含む材質を加工しないでください。火災が発生する危険があります。

CFRP（炭素繊維強化プラスチック）およびアスベストを含有する材質の加工は行なわないでください。これらの材質は発がん性物質とされています。

電動工具上に銘板やマークを固定する際には、ネジやリベットを使用しないでください。電気的な絶縁を破壊し、感電を防げなくなる恐れがあります。貼付方式の銘板を使用してください。

電動工具メーカーが認証していないアクセサリーは使用しないでください。アクセサリーが電動工具に取り付けられるだけでは、安全な作業がおこなえるとは限りません。

非金属製工具で電動工具の通気孔を定期的に掃除してください。モーターファンは粉じんを装置内へ吸引します。金属粉じんが多く蓄積されると、感電を発生する恐れがあります。

ご使用になる前に電源線およびプラグが破損していないかを確認してください。

推奨：この電動工具には検出電流が30mAまたはそれ以下の漏電遮断器(RCD)を常に使用ください。

手に伝わる振動

本説明書上に記載された振動レベルは EN 62841 の規格に準拠した測定方法で測定されているため、この情報は他の電動工具との比較時にご使用いただけます。また、振動負荷の事前調査にもご使用いただけます。記載中の振動レベルは電動工具を主な用途にご使用になった場合の代表値を示しています。用途やご使用になる先端工具、保守状況によっては、記載中の振動レベルと異なることがあります。このような場合、作業中の振動負荷が大幅に高くなることがあります。振動負荷を正確に推測する場合には、電動工具のスイッチを切っている時間やスイッチは入っていても実際に使用していない時間も考慮に入れる必要があります。これにより、作業中の振動負荷は大幅に低下することがあります。

電動工具や先端工具の保守、手の保温、作業フローの計画などの追加的措置を定めることで、作業員を振動負荷から保護してください。

取り扱いにあたっての注意

正転・逆転切り替えスイッチの操作は必ずモーターが停止した状態でおこなってください。

SCT5-40X (**)/SCT5-40M (**)/SCT6-25 (**):ネジ締め作業はデプスゲージを取り付けておこなってください。

SCT5-40M (**)/SCT5-40UM (**): マカジンは『回転方向右』に設定した場合のみ運転可能です。

トルクセッティング (SCT5-40UX (**)/ SCT5-40UM (**) (参照ページ 5)

工場出荷時、同工具は小一中サイズのネジ用として設定されています。

締付けトルクは電動工具がネジを押さえつける力によっても変化します。

メンテナンスおよび顧客サービス

過度な環境条件下で金属材料を加工すると、電動工具内部に導通性を持つ粉じんが溜ま

り、本体の絶縁機構に悪影響をおよぼすことがあります。このため、電動工具の通気孔から乾燥したオイルフリー圧縮空気を吹き付けて内部の粉じんを除去するとともに、漏電遮断器（RCD）を接続してください。

電動工具の電源線が破損している場合、特殊電源線と交換することが可能です。この特殊電源線は FEIN 顧客サービスでご入手いただけます。

アスベストと接触した製品は修理に出さないでください。アスベストで汚染された製品は、各国に適用されているアスベスト含有廃棄物の処理の既定に従って処分してください。

この電動工具に適用される最新の交換パーツリストは、インターネットサイト www.fein.com をご覧ください。

以下の部品は、必要に応じてお客様ご自身で交換していただけます：電動工具、デプスゲージ、手持ちストラップ、マカジン

保証

製品保証に関しては、本製品が販売される国で定められた法的規定が適用されます。さらに FEIN 社の保証内容に従い、保証が適用されます。

本電動工具の標準付属品には、本取扱説明書に記載または図示されたアクセサリーの一部のみが含まれることがあります。

準拠宣言

FEIN 社は、本製品が本取扱説明書の最終頁に記載された一連の基準に準拠していることを宣言します。

技術資料発行者：

C.& E. Fein GmbH,

D-73529 Schwäbisch Gmünd

環境保護、処分

梱包資材、使用済みの電動工具およびアクセサリーは、環境にやさしい資源リサイクルのために分別してください。
