ASse 636 - Schrauber Fein - Kostenlose Bedienungsanleitung

Produkttyp	Elektro-Schrauber
Marke	Fein
Modell	ASse 636
Stromversorgung	Netz (Stromkabel)
Nennspannung	230 V ~ 50/60 Hz (typisch)
Leistungsaufnahme	ca. 600 W (geschätzt)
Leerlaufdrehzahl	0 – 2800 U/min (geschätzt)
Max. Anzugsmoment	ca. 6 Nm (geschätzt)
Werkzeugaufnahme	Innen-Sechskant 1/4" (DIN 3126)
Gewicht	ca. 1,5 kg (nach EPTA)
Doppelisolierung	Ja
Tiefenanschlag	Ja, verstellbar
Zusatzhandgriff	Ja (optional je nach Modell)
Hauptfunktionen	Schrauben und Lösen, Drehmomenteinstellung, Drehrichtungsumkehr
Wartung	Lüftungsschlitze mit trockener Druckluft reinigen
Sicherheit	Augenschutz tragen, vor Eingriffen Netzstecker ziehen
Ersatzteile erhältlich	Arbeitseinsätze, Tiefenanschlag, Zusatzhandgriff, Netzkabel
Konformität	CE, verstärkte Doppelisolierung
Recycling	Zu einer zugelassenen Recyclingstelle bringen

Häufig gestellte Fragen - ASse 636 Fein

Wie stelle ich das Anzugsmoment an der Fein ASse 636 ein?

Die Drehmomenteinstellung erfolgt über den Einstellring in der Nähe des Futter. Drehen Sie ihn, um das Drehmoment zu erhöhen oder zu verringern. Die Standardeinstellung entspricht kleinen und mittleren Schrauben. Weitere Details finden Sie auf den Seiten 6-7 der Anleitung.

Wie ändere ich die Drehrichtung?

Der Drehrichtungsschalter befindet sich oberhalb des Auslösers. Betätigen Sie ihn nur bei vollständigem Stillstand des Motors, um Schäden am Werkzeug zu vermeiden.

Welche Art von Einsatzwerkzeugen kann ich verwenden?

Das Werkzeug ist mit einer 1/4-Zoll-Innensechskant-Aufnahme (DIN 3126) ausgestattet. Sie können standardmäßige Schrauberbits mit dieser Halterung verwenden.

Wie installiere ich den Tiefenanschlag?

Der Tiefenanschlag wird auf das Futter geschoben und mit einer Schraube fixiert. Er begrenzt die Schraubtiefe für ein gleichmäßiges Ergebnis. Verwenden Sie den Anschlag nicht bei Drehmomenten über 28 Nm, arbeiten Sie in der Position 'Fix' mit dem Zusatzhandgriff.

Wie wird der Schrauber gewartet?

Reinigen Sie regelmäßig die Lüftungsschlitze mit trockener, nicht metallischer Druckluft, um die Ansammlung von leitfähigen Stäuben zu vermeiden. Bei intensivem Einsatz das Innere des Werkzeugs ausblasen und einen Fehlerstromschutzschalter verwenden.

Kann ich diesen Schrauber zum Bohren verwenden?

Nein, dieses Werkzeug ist ausschließlich zum Schrauben bestimmt. Die Verwendung zum Bohren ist nicht zulässig und könnte das Gerät beschädigen.

Wie ist die Garantie für die Fein ASse 636?

Die Garantie entspricht den gesetzlichen Bestimmungen des Kauflandes. Zusätzlich bietet FEIN eine Herstellergarantie. Die genauen Bedingungen entnehmen Sie bitte der Anleitung.

Wie ersetze ich das Netzkabel?

Wenn das Kabel beschädigt ist, muss es durch ein spezielles Kabel ersetzt werden, das beim FEIN-Kundendienst erhältlich ist. Versuchen Sie nicht, es selbst zu reparieren.

Welche Sicherheitsvorkehrungen muss ich treffen?

Halten Sie das Werkzeug an den isolierten Oberflächen, tragen Sie Augenschutz, überprüfen Sie auf versteckte Kabel und ziehen Sie vor jedem Eingriff den Netzstecker. Verwenden Sie einen Fehlerstromschutzschalter 30 mA.

Wie wird das Werkzeug am Ende seiner Lebensdauer entsorgt?

Entsorgen Sie das Werkzeug nicht im Hausmüll. Bringen Sie es zu einer zugelassenen Sammelstelle für Elektro- und Elektronikgeräte.

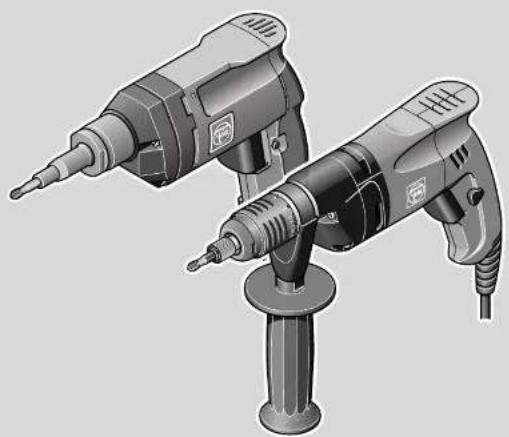

BEDIENUNGSANLEITUNG ASse 636 Fein

D-73529 Schwäbisch Gmünd-Bargau

www.fein.com

« C de 16 PN CHU Financial in Germany, Abhuiwai uniblikte Tefinde Xanderungen vortakas: 3.41.01.158.06.0BY 2076.06 DE

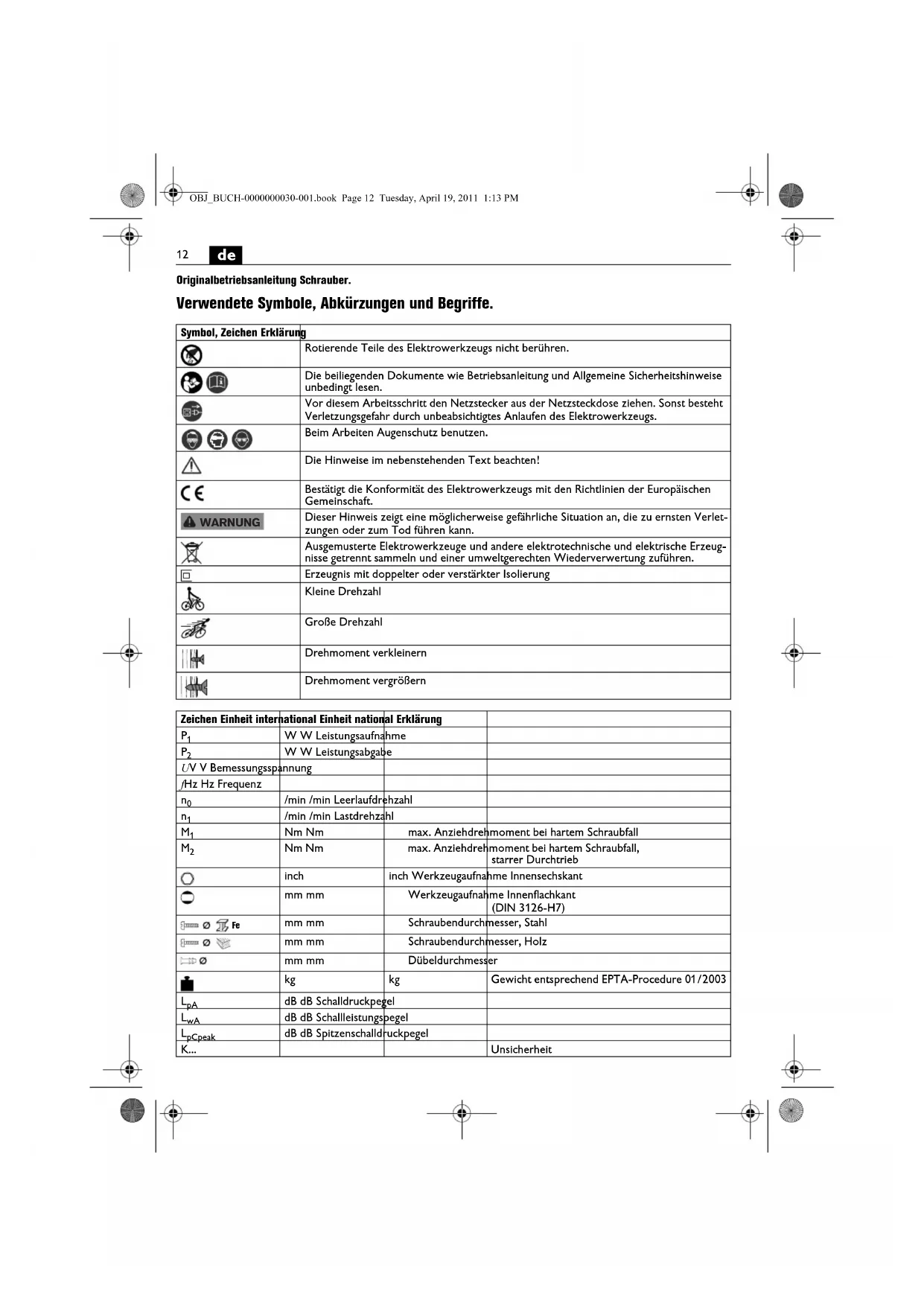

Originalbetriebsanleitung Schrauber.

Verwendete Symbole, Abkürzungen und Begriffe.

Symbol, Zeichen Erklärung
		Rotierende Teile des Elektrowerkzeugs nicht berühren.
		Die beiliegenden Dokumente wie Betriebsanleitung und Allgemeine Sicherheitshinweise unbedingt lesen.
[ BWTH ]		Vor diesem Arbeitsschritt den Netzstecker aus der Netzsteckdose ziehen. Sonst besteht Verletzungsgefahr durch unbeabsichtigtes Anlaufen des Elektrowerkzeugs.
[Y A2Y ]		Beim Arbeiten Augenschutz benutzen.
		Die Hinweise im nebenstehenden Text beachten!
		Bestätigt die Konformität des Elektrowerkzeugs mit den Richtlinien der Europäischen Gemeinschaft.
		Dieser Hinweis zeigt eine möglicherweise gefährliche Situation an, die zu ernsten Verletzungen oder zum Tod führen kann.
[TH7S ]		Ausgemusterte Elektrowerkzeuge und andere elektrotechnische und elektrische Erzeugnisse getrennt sammeln und einer umweltgerechten Wiederverwertung zuführen.
[CTT ]		Erzeugnis mit doppelter oder verstärkter Isolierung
[CT7S ]		Kleine Drehzahl
[ Z08X ]		Große Drehzahl
		Drehmoment verkleinern
[72XW ]		Drehmoment vergrößern

Zeichen Einheit international Einheit national Erklärung
P_1	W W Leistungsaufnahme
P_2	W W Leistungsabgabe
U/V V Bemessungsspannung
f/Hz Hz Frequenz
n_0	/min /min Leerlaufdrehzahl
n_1	/min /min Lastdrehzahl
M_1	Nm Nm	max. Anziehdrehmoment bei hartem Schraubfall
M_2	Nm Nm	max. Anziehdrehmoment bei hartem Schraubfall, starrer Durchtrieb
○	inch	inch Werkzeugaufnahme Innensechskant
○	mm mm	Werkzeugaufnahme Innenflachkant(DIN 3126-H7)
Fe	mm mm	Schraubendurchmesser, Stahl
Fe	mm mm	Schraubendurchmesser, Holz
∅	mm mm	Dübeldurchmesser
	kg	kg	Gewicht entsprechend EPTA-Procedure 01/2003
L_pA	dB dB Schalldruckpegel
L_wA	dB dB Schallleistungspegel
L_pCpeak	dB dB Spitzenschalldruckpegel
K...			Unsicherheit

Zeichen Einheit international Einheit national Erklärung
P_1	W W Leistungsaufnahme
P_2	W W Leistungsabgabe
UV V Bemessungsspannung
/Hz Hz Frequenz
n_0	/min /min Leerlaufdrehzahl
n_1	/min /min Lastdrehzahl
M_1	Nm Nm	max. Anziehdrehmoment bei hartem Schraubfall
M_2	Nm Nm	max. Anziehdrehmoment bei hartem Schraubfall, starrer Durchtrieb
○	inch	inch Werkzeugaufnahme Innensechskant
○	mm mm	Werkzeugaufnahme Innenflachkant(DIN 3126-H7)
Fe	mm mm	Schraubendurchmesser, Stahl
Fe	mm mm	Schraubendurchmesser, Holz
∅	mm mm	Dübeldurchmesser
	kg	kg	Gewicht entsprechend EPTA-Procedure 01/2003
L_pA	dB dB Schalldruckpegel
L_wA	dB dB Schalleistungspegel
L_pCpeak	dB dB Spitzenschalldruckpegel
K...			Unsicherheit
a	m/s ^2	m/s ^2	Schwingungsemissionswert nach EN 60745 (Vektorsumme dreier Richtungen)
a_h	m/s ^2	m/s ^2	Schwingungsemissionswert (Schrauben)
	m, s, kg, A, mm, V, W, Hz, N, °C, dB, min, m/s ^2	m, s, kg, A, mm, V, W, Hz, N, °C, dB, min, m/s ^2	Basis- und abgeleitete Einheiten aus dem Internationalen Einheitensystem SI.

Zu Ihrer Sicherheit.

WARNING

Lesen Sie alle Sicherheitshinweise und Anweisungen. Versäumnisse bei

der Einhaltung der Sicherheitshinweise und Anweisungen können elektrischen Schlag, Brand und/oder schwere Verletzungen verursachen.

Bewahren Sie alle Sicherheitshinweise und Anweisungen für die Zukunft auf.

Verwenden Sie dieses Elektrowerkzeug nicht, bevor Sie diese Betriebsanleitung sowie die beiliegenden „Allgemeinen Sicherheitshinweise“ (Schriftennummer 3 41 30 054 06 1) gründlich gelesen und vollständig verstanden haben. Bewahren Sie die genannten Unterlagen zum späteren Gebrauch auf und überreichen Sie diese bei einer Weitergabe oder Veräußerung des Elektrowerkzeugs.

Beachten Sie ebenso die einschlägigen nationalen Arbeitsschutzbestimmungen.

Bestimmung des Elektrowerkzeugs:

handgeführter Schrauber zum Ein- und Ausdrehen von Schrauben und Muttern mit den von FEIN zugelassenen Einsatzwerkzeugen und Zubehör ohne Wasserzufuhr in wettergeschützter Umgebung.

Spezielle Sicherheitshinweise.

Halten Sie das Gerät an den isolierten Grifflächen, wenn Sie Arbeiten ausführen, bei denen die Schraube verborgene Stromleitungen oder das eigene Netzkabel treffen kann. Der Kontakt der Schraube mit einer spannungsführenden Leitung kann auch metallene Geräteteile unter Spannung setzen und zu einem elektrischen Schlag führen.

Achten Sie auf verdeckt liegende elektrische Leitungen, Gas- und Wasserrohre. Kontrollieren Sie vor Arbeitsbeginn den Arbeitsbereich z. B. mit einem Metallortungsgerät.

Sichern Sie das Werkstück. Ein mit einer Spannvorrichtung gehaltenes Werkstück ist sicherer gehalten als in Ihrer Hand.

Halten Sie das Elektrowerkzeug gut fest. Es können kurzzeitig hohe Reaktionsmomente auftreten.

Bearbeiten Sie kein asbesthaltiges Material. Asbest gilt als krebserregend.

Es ist verboten Schilder und Zeichen auf das Elektrowerkzeug zu schrauben oder zu nieten. Eine beschädigte Isolierung bietet keinen Schutz gegen elektrischen Schlag. Verwenden Sie Klebeschilder.

Verwenden Sie kein Zubehör, das nicht speziell vom Elektrowerkzeughersteller entwickelt oder freigegeben wurde. Sicherer Betrieb ist nicht alleine dadurch gegeben, dass ein Zubehör auf Ihr Elektrowerkzeug passt.

Reinigen Sie regelmäßig die Lüftungsöffnungen des Elektrowerkzeugs mit nichtmetallischen Werkzeugen. Das Motorgebläse zieht Staub in das Gehäuse. Dies kann bei übermäßiger Ansammlung von Metallstaub elektrische Gefährdungen verursachen.

Prüfen Sie vor der Inbetriebnahme die Netzanschlussleitung und den Netzstecker auf Beschädigungen.

Empfehlung: Betreiben Sie das Elektrowerkzeug immer über einen Fehlerstromschutzschalter (RCD) mit Bemessungsfehlerstrom von 30 mA oder weniger.

Hand-Arm-Vibrationen

Der in diesen Anweisungen angegebene Schwingungspegel ist entsprechend einem in EN 60745 genormten Messverfahren gemessen worden und kann für den Vergleich von Elektrowerkzeugen miteinander verwendet werden. Er eignet sich auch für eine vorläufige Einschätzung der Schwingungsbelastung.

Der angegebene Schwingungspegel repräsentiert die hauptsächlichen Anwendungen des Elektrowerkzeugs. Wenn allerdings das Elektrowerkzeug für andere Anwendungen, mit abweichenden Einsatzwerkzeugen oder ungenügender Wartung eingesetzt wird, kann der Schwingungspegel abweichen. Dies kann die Schwingungsbelastung über den gesamten Arbeitszeitraum deutlich erhöhen.

Für eine genaue Abschätzung der Schwingungsbelastung sollten auch die Zeiten berücksichtigt werden, in denen das Gerät abgeschaltet ist oder zwar läuft, aber nicht tatsächlich im Einsatz ist. Dies kann die Schwingungsbelastung über den gesamten Arbeitszeitraum deutlich reduzieren.

Legen Sie zusätzliche Sicherheitsmaßnahmen zum Schutz des Bedieners vor der Wirkung von Schwingungen fest wie zum Beispiel: Wartung von Elektrowerkzeug und Einsatzwerkzeugen, Warmhalten der Hände, Organisation der Arbeitsabläufe.

Bedienungshinweise.

Betätigen Sie den Drehrichtungsumschalter nur bei Stillstand des Motors.

Führen Sie für zuverlässige Arbeitsergebnisse Verschraubungen immer mit Tiefenanschlag aus.

SCU7-9: Verwenden Sie beim Arbeiten mit Drehmomentstufe „Fix“ (starrer Durchtrieb) den Zusatzhandgriff, da Drehmomente von über 28 Nm entstehen können. Arbeiten Sie dabei nicht mit dem Tiefenanschlag.

Drehmoment einstellen (siehe Seite 6 -7)

Die Werkseinstellung entspricht dem Bereich für kleinere bis mittelgroße Schrauben.

Das Anzugsdrehmoment ist auch von der Kraft abhängig, mit der das Elektrowerkzeug gegen die Schraube gedrückt wird.

de

Instandhaltung und Kundendienst.

Bei extremen Einsatzbedingungen kann sich bei der Bearbeitung von Metallen leitfähiger

Staub im Innern des Elektrowerkzeugs abset-

zen. Die Schutzisolierung des Elektrowerkzeugs kann beeinträchtigt werden. Blasen Sie häufig den Innenraum des Elektrowerkzeugs durch die Lüftungsschlitze mit trockener und ölfreier Druckluft aus und schalten Sie einen Fehlerstrom-Schutzschalter (Fl) vor.

Wenn die Anschlussleitung des Elektrowerkzeugs beschädigt ist, muss sie durch eine speziell vorgerichtete Anschlussleitung ersetzt werden, die über den FEIN-Kundendienst erhältlich Ist.

Folgende Teile können Sie bei Bedarf selbst austauschen: Einsatzwerkzeuge, Tiefenanschlag, Zusatzhandgriff

Gewährleistung und Garantie.

Die Gewährleistung auf das Erzeugnis gilt gemäß den gesetzlichen Regelungen im Lande des Inverkehrbringens. Darüber hinaus leistet FEIN Garantie entsprechend der FEIN-Hersteller-Garantieerklärung.

Im Lieferumfang Ihres Elektrowerkzeugs kann auch nur ein Teil des in dieser Betriebsanleitung beschriebenen oder abgebildeten Zubehörs enthalten sein.

Konformitätserklärung.

Die Firma FEIN erklärt in alleiniger Verantwortung, dass dieses Produkt den auf der letzten Seite dieser Betriebsanleitung angegebenen einschlägigen Bestimmungen entspricht.

Umweltschutz, Entsorgung.

Verpackungen, ausgemusterte Elektrowerkzeuge und Zubehör einer umweltgerechten Wiederverwertung zuführen.
