MANUAL DE USUARIO ASse 636 Fein

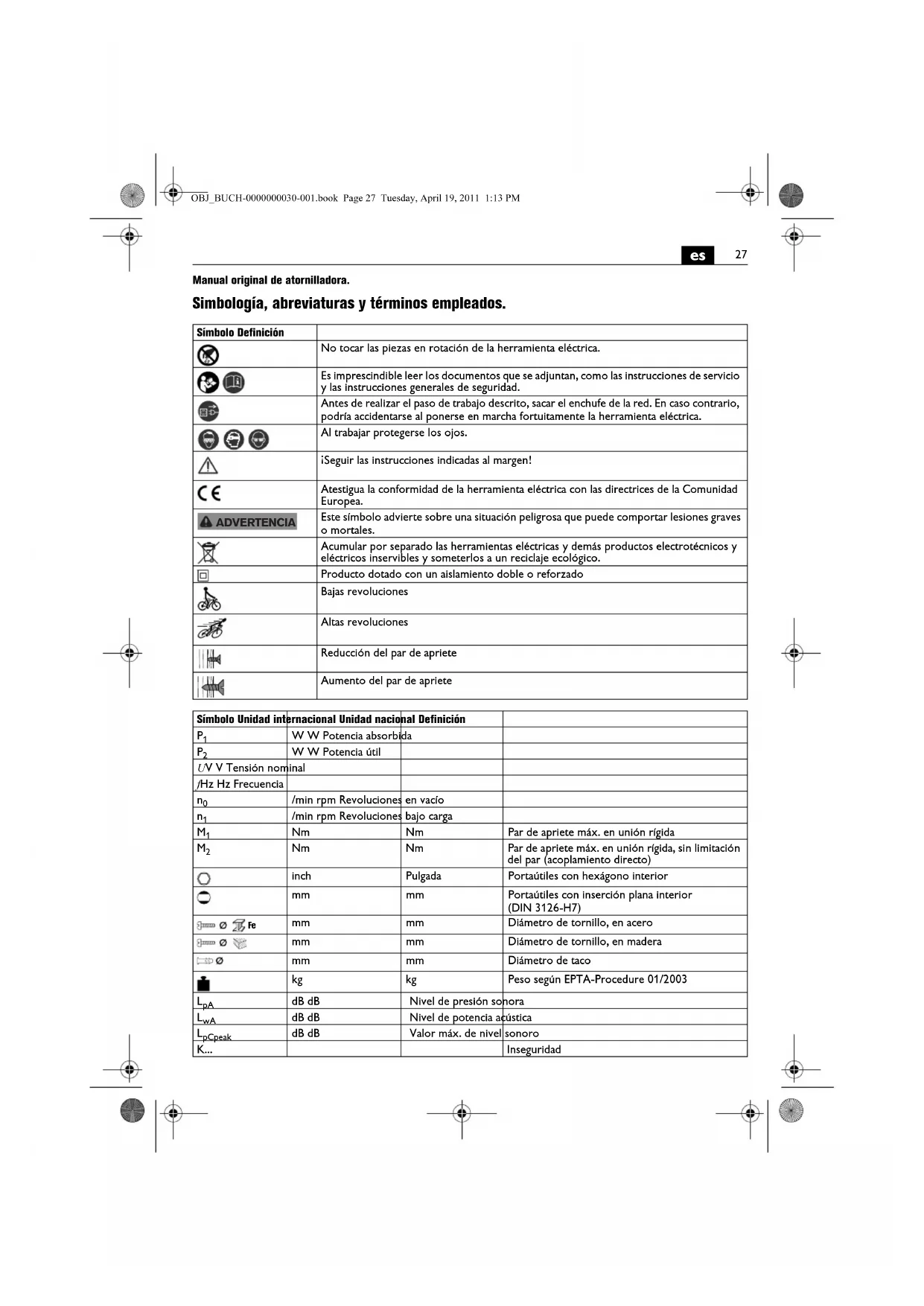

Manual original de atornilladora. Simbología, abreviaturas y términos empleados. Símbolo Definición No tocar las piezas en rotación de la herramienta eléctrica. Es imprescindible leer los documentos que se adjuntan, como las instrucciones de servicio y las instrucciones generales de seguridad. Antes de realizar el paso de trabajo descrito, sacar el enchufe de la red. En caso contrario, podría accidentarse al ponerse en marcha fortuitamente la herramienta eléctrica. Al trabajar protegerse los ojos. ¡Seguir las instrucciones indicadas al margen! Atestigua la conformidad de la herramienta eléctrica con las directrices de la Comunidad Europea. Este símbolo advierte sobre una situación peligrosa que puede comportar lesiones graves o mortales. Acumular por separado las herramientas eléctricas y demás productos electrotécnicos y eléctricos inservibles y someterlos a un reciclaje ecológico. Producto dotado con un aislamiento doble o reforzado Bajas revoluciones Altas revoluciones Reducción del par de apriete Aumento del par de apriete ADVERTENCIA Símbolo Unidad internacional Unidad nacional Definición

W W Potencia útil U V V Tensión nominal f Hz Hz Frecuencia

/min rpm Revoluciones en vacío

/min rpm Revoluciones bajo carga

Nm Nm Par de apriete máx. en unión rígida

Nm Nm Par de apriete máx. en unión rígida, sin limitación del par (acoplamiento directo) inch Pulgada Portaútiles con hexágono interior mm mm Portaútiles con inserción plana interior (DIN 3126-H7) mm mm Diámetro de tornillo, en acero mm mm Diámetro de tornillo, en madera mm mm Diámetro de taco kg kg Peso según EPTA-Procedure 01/2003

dB dB Nivel de presión sonora

dB dB Nivel de potencia acústica

pCpeak dB dB Valor máx. de nivel sonoro K... Inseguridad

Para su seguridad. Lea íntegramente estas adverten- cias de peligro e instrucciones. En caso de no atenerse a las advertencias de seguridad siguientes, ello puede ocasionar una descarga eléctrica, un incendio y/o lesión grave. Guardar todas las advertencias de peligro e instrucciones para futuras consultas. No utilice esta herramienta eléctrica sin haber leído con detenimiento y haber entendido íntegramente estas instrucciones de servicio, así como las “Ins- trucciones generales de seguridad” (nº de documento 3 41 30 054 06 1) adjuntas. Guarde la documentación citada para posteriores consultas y entrégueselas al usua- rio en caso de prestar o vender la herramienta eléctrica. Observe también las respectivas prescripciones contra accidentes de trabajo vigentes en su país. Utilización reglamentaria de la herramienta eléc- trica: atornilladora portátil para atornillar y aflojar tornillos y tuercas en lugares cubiertos con útiles y accesorios homologados por FEIN sin la aportación de agua. Instrucciones de seguridad especiales. Sujete el aparato por las empuñaduras aisladas al reali- zar trabajos en los que el tornillo pueda tocar conducto- res eléctricos ocultos o el propio cable de red del aparato. El contacto del tornillo con conductores bajo tensión puede hacer que las partes metálicas del aparato le provoquen una descarga eléctrica. Preste atención a los conductores eléctricos y a las tube- rías de agua y gas ocultas. Antes de comenzar a trabajar explore la zona de trabajo, p. ej., con un detector de metales. Asegure la pieza de trabajo. Una pieza de trabajo queda sujeta de forma mucho más segura con un dispositivo de fijación que con la mano. Sujete firmemente la herramienta eléctrica. Pueden pre- sentarse súbitamente unos altos torques de reacción. No trabaje materiales que contengan amianto. El amianto es cancerígeno. Esta prohibido fijar rótulos o señales a la herramienta eléctrica con tornillos o remaches. Un aislamiento daña- do no le protege de una electrocución. Emplee etiquetas autoadhesivas. No use accesorios que no hayan sido especialmente desarrollados u homologados por el fabricante de la herramienta eléctrica. El mero hecho de que sea monta- ble un accesorio en su herramienta eléctrica no es garan- tía de que su funcionamiento sea seguro. Limpie periódicamente las rejillas de refrigeración de la herramienta eléctrica empleando herramientas que no sean de metal. El ventilador del motor aspira polvo hacia el interior de la carcasa. En caso de acumularse polvo de metal en exceso, ello puede provocar al usuario una des- carga eléctrica. Antes de la puesta en marcha inspeccione si están daña- dos la línea y la clavija. Recomendación: Siempre opere la herramienta eléctrica a través de un interruptor diferencial (RCD) con una corriente de disparo máxima de 30 mA. Vibraciones en la mano/brazo El nivel de vibraciones indicado en estas instrucciones ha sido determinado según el procedimiento de medición fijado en la norma EN 60745 y puede servir como base de comparación con otras herramientas eléctricas. Tam- bién es adecuado para estimar provisionalmente la emi- sión de vibraciones. El nivel de vibraciones indicado ha sido determinado para las aplicaciones principales de la herramienta eléctrica. Por ello, el nivel de vibraciones puede ser diferente si la herramienta eléctrica se utiliza en otras aplicaciones, con útiles diferentes, o si el mantenimiento de la misma fuese deficiente. Ello puede suponer un aumento drástico de la emisión de vibraciones durante el tiempo total de trabajo. Para determinar con exactitud la emisión de las vibracio- nes, es necesario considerar también aquellos tiempos en los que el aparato esté desconectado, o bien, esté en fun- cionamiento, pero sin ser utilizado realmente. Ello puede suponer una disminución drástica de la emisión de vibra- ciones durante el tiempo total de trabajo. Fije unas medidas de seguridad adicionales para proteger al usuario de los efectos por vibraciones, como por ejem- plo: Mantenimiento de la herramienta eléctrica y de los útiles, conservar calientes las manos, organización de las secuencias de trabajo. Indicaciones para el manejo. Únicamente accione el selector del sentido de giro con el motor detenido. Para obtener unos resultados fiables en el trabajo atorni- lle siempre empleando el tope de profundidad. SCU7-9: Al trabajar con la etapa de par “Fix” (acopla- miento directo) utilice la empuñadura adicional, ya que pueden presentarse pares superiores a 28 Nm. No use en este caso el tope de profundidad. Ajuste del par de giro (ver página 6 –7) El ajuste de fábrica corresponde al margen para tornillos pequeños a medianos. El par de apriete alcanzado depende además de la fuerza de aplicación con la que es presionada la herramienta eléctrica contra el tornillo. m/s

Valor de vibraciones emitidas según EN 60745 (suma vectorial de tres direcciones)

Nivel de vibraciones generadas (atornillado) m, s, kg, A, mm, V, W, Hz, N, °C, dB, min, m/s

Unidades básicas y unidades derivadas del sistema internacional de unidades SI. Símbolo Unidad internacional Unidad nacional Definición ADVERTENCIA OBJ_BUCH-0000000030-001.book Page 28 Tuesday, April 19, 2011 1:13 PM29

Reparación y servicio técnico. En caso de trabajar metales bajo unas condicio- nes extremas puede llegar a depositarse polvo conductor de corriente en el interior de la herramienta eléctrica. Ello puede mermar la eficacia del aislamiento de protección de la herramienta eléctrica. Limpie con frecuencia el interior de la herramienta eléc- trica soplando aire comprimido seco y exento de aceite por las rejillas de refrigeración, y conecte la herramienta eléctrica a través de un interruptor diferencial (FI). En caso de que se dañe el cable de conexión de la herra- mienta eléctrica es necesario sustituirlo por un cable de repuesto original adquirible a través de uno de los servi- cios técnicos FEIN. Si fuese preciso, puede sustituir Ud. mismo las piezas siguientes: útiles, tope de profundidad, empuñadura adicional Garantía. La garantía del producto se realiza de acuerdo a las regu- laciones legales vigentes en el país de adquisición. Adicio- nalmente, FEIN ofrece una garantía ampliada de acuerdo con la declaración de garantía del fabricante FEIN. El material de serie suministrado con su herramienta eléc- trica puede que no corresponda en su totalidad al mate- rial descrito o mostrado en estas instrucciones de servicio. Declaración de conformidad. La empresa FEIN declara bajo su propia responsabilidad que este producto cumple con las disposiciones pertinen- tes detalladas en la última página de estas instrucciones de servicio. Protección del medio ambiente, elimina- ción. Los embalajes, y las herramientas eléctricas y accesorios inservibles deberán entregarse a los puntos de recogida correspondientes para que puedan ser sometidos a un reciclaje ecológico. OBJ_BUCH-0000000030-001.book Page 29 Tuesday, April 19, 2011 1:13 PM30
