LIETOŠANAS INSTRUKCIJA ASse 636 Fein

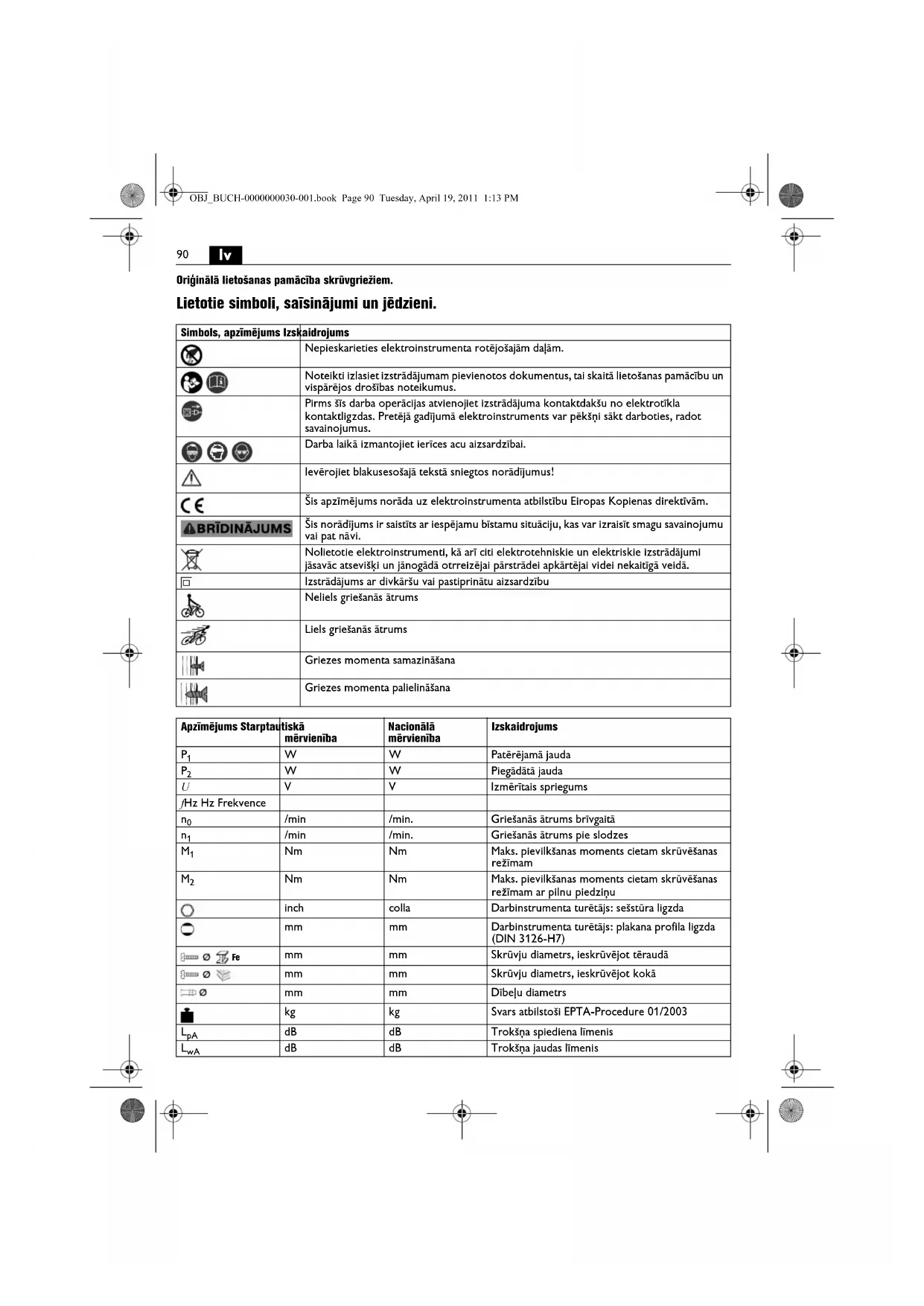

Oriģinālā lietošanas pamācība skrūvgriežiem. Lietotie simboli, saīsinājumi un jēdzieni. Simbols, apzīmējums Izskaidrojums Nepieskarieties elektroinstrumenta rotējošajām daļām. Noteikti izlasiet izstrādājumam pievienotos dokumentus, tai skaitā lietošanas pamācību un vispārējos drošības noteikumus. Pirms šīs darba operācijas atvienojiet izstrādājuma kontaktdakšu no elektrotīkla kontaktligzdas. Pretējā gadījumā elektroinstruments var pēkšņi sākt darboties, radot savainojumus. Darba laikā izmantojiet ierīces acu aizsardzībai. Ievērojiet blakusesošajā tekstā sniegtos norādījumus! Šis apzīmējums norāda uz elektroinstrumenta atbilstību Eiropas Kopienas direktīvām. Šis norādījums ir saistīts ar iespējamu bīstamu situāciju, kas var izraisīt smagu savainojumu vai pat nā vi. Nolietotie elektroinstrumenti, kā arī citi elektrotehniskie un elektriskie izstrādājumi jāsavāc atsevišķi un jānogādā otrreizējai pārstrādei apkārtējai videi nekaitīgā veidā. Izstrādājums ar divkāršu vai pastiprinātu aizsardzību Neliels griešanās ātrums Liels griešanās ātrums Griezes momenta samazināšana Griezes momenta palielināšana Apzīmējums Starptautiskā mērvienība Nacionālā mērvienība Izskaidrojums

WWPiegādātā jauda U VVIzmērītais spriegums f Hz Hz Frekvence

/min /min. Griešanās ātrums brīvgaitā

/min /min. Griešanās ātrums pie slodzes

Nm Nm Maks. pievilkšanas moments cietam skrūvēšanas režīmam

Nm Nm Maks. pievilkšanas moments cietam skrūvēšanas režīmam ar pilnu piedziņu inch colla Darbinstrumenta turētājs: sešstūra ligzda mm mm Darbinstrumenta turētājs: plakana profila ligzda (DIN 3126-H7) mm mm Skrūvju diametrs, ieskrūvējot tēraudā mm mm Skrūvju diametrs, ieskrūvējot kokā mm mm Dībeļu diametrs kg kg Svars atbilstoši EPTA-Procedure 01/2003

dB dB Trokšņa spiediena līmenis

dB dB Trokšņa jaudas līmenis

Jūsu drošībai. Uzmanīgi izlasiet visus drošības noteikumus un norādījumus. Drošības noteikumu un norādījumu neievērošana var radīt priekšnoteikumus elektriskajam triecienam, izraisīt aizdegšanos un/vai būt par cēloni smagam savainojumam. Uzglabājiet drošības noteikumus un norādījumus turpmākai izmantošanai. Nelietojiet šo elektroinstrumentu, pirms uzmanīgi un ar pilnīgu izpratni nav izlasīta šī lietošanas pamācība, kā arī tai pievienotie „Vispārējie drošības noteikumi“ (izdevuma numurs 3 41 30 054 06 1). Uzglabājiet minētos pavaddokumentus turpmākai izmantošanai un elektroinstrumenta tālāknodošanas vai pārdošanas gadījumā nododiet tos jaunajam īpašniekam. Ievērojiet arī spēkā esošos nacionālos darba aizsardzības likumdošanas aktus. Elektroinstrumenta pielietojums: ar roku vadāms skrūvgriezis skrūvju ieskrūvēšanai un izskrūvēšanai, kā arī uzgriežņu pieskrūvēšanai un atskrūvēšanai, kas lietojams kopā ar firmas FEIN lietošanai atļautajiem darbinstrumentiem un piederumiem no nelabvēlīgiem laika apstākļiem pasargātās vietās. Īpašie drošības noteikumi. Veicot darbu, kura laikā ieskrūvējamā skrūve var skart slēptus elektriskos vadus vai paša instrumenta elektrokabeli, turiet instrumentu tikai aiz izolētajām virsmām. Skrūvei skarot spriegumnesošus vadus, spriegums nonāk arī uz instrumenta metāla daļām un var būt par cēloni elektriskajam triecienam. Ievērojiet piesardzību, strādājot vietās, kuru tuvumā var būt slēpti elektriskie vadi, kā arī gāzes vai ūdens cauruļvadi. Pirms darba pārbaudiet šādas vietas, izmantojot, piemēram metālmeklētāju. Nostipriniet apstrādājamo priekšmetu. Spīļierīcē iestiprināts priekšmets ir apstrādājams daudz drošāk, nekā tad, ja tas tiek turēts ar roku. Stingri turiet elektroinstrumentu. Darba gaitā uz strādājošās personas rokām var īslaicīgi iedarboties ievērojams griezes moments. Neapstrādājiet materiālus, kas satur azbestu. Tiek uzskatīts, ka azbests izraisa vēzi. Nav atļauts pie elektroinstrumenta pieskrūvēt vai piekniedēt marķējuma plāksnītes un apzīmējumus. Bojātā izolācija nenodrošina pietiekošu aizsardzību pret elektrisko triecienu. Lietojiet uzlī mes. Neizmantojiet piederumus, kas nav īpaši izstrādāti šim elektroinstrumentam vai ieteikti lietošanai kopā ar to. Piederuma drošu lietošanu vēl nenosaka apstāklis, ka to var iestiprināt elektroinstrumentā. Regulāri tīriet elektroinstrumenta ventilācijas atveres, izmantojot nemetāla rīkus. Dzinēja dzesēšanas ventilators ievelk putekļus elektroinstrumenta korpusā. Metāla putekļu uzkrāšanās korpusā var būt par cēloni paaugstinātai elektrobīstamībai. Pirms elektroinstrumenta lietošanas pārbaudiet, vai nav bojāts tā elektrokabelis un elektrotīkla kontaktdakša. Ieteikums: vienmēr pievienojiet elektroinstrumentu caur noplūdes strāvas aizsargreleju (RCD) ar aizsargstrāvu 30 mA vai mazāku. Vibrācijas iedarbība uz rokām un delnām Šajā pamācībā norādītais vibrācijas līmenis ir izmērīts atbilstoši standartā EN 60745 noteiktajai procedūrai un var tikt lietots elektroinstrumentu salīdzināšanai. To var izmantot arī vibrācijas radītās papildu slodzes iepriekšējai novērtēšanai. Norādītais vibrācijas līmenis ir attiecināms uz elektroinstrumenta galvenajiem pielietojuma veidiem. Ja elektroinstruments tiek lietots netipiskiem mērķiem, kopā ar netipiskiem darbinstrumentiem vai nav vajadzīgajā veidā apkalpots, tā vibrācijas līmenis var atšķirties no šeit norādītajām vērtībām. Tas var ievērojami palielinā t vibrācijas radīto papildu slodzi zināmam darba laika posmam. Lai precīzi izvērtētu vibrācijas radīto papildu slodzi zināmam darba laika posmam, jāņem vērā arī laiks, kad elektroinstruments ir izslēgts vai arī darbojas, taču faktiski netiek izmantots paredzētā darba veikšanai. Tas var ievērojami samazināt vibrācijas radīto papildu slodzi zināmam darba laika posmam. Veiciet papildu pasākumus, lai pasargātu strādājošo personu no vibrācijas kaitīgās iedarbības, piemēram, šādus: savlaicīgi veiciet elektroinstrumenta un darbinstrumentu apkalpošanu, novērsiet roku atdzišanu un pareizi plānojiet darbu.

pCpeak dB dB Trokšņa spiediena pīķa vērtību līmenis K... Izkliede m/s

Vibrācijas paātrinājuma vērtība atbilstoši standartam EN 60745 (vektoru summa trim virzieniem)

Svārstību paātrinājuma vērtība (veicot skrūvēšanu) m, s, kg, A, mm, V, W, Hz, N, °C, dB, min, m/s

Pamata un atvasinātās mērvienības atbilst starptautiskajai mē rvienību sistēmai SI. Apzīmējums Starptautiskā mērvienība Nacionālā mērvienība Izskaidrojums OBJ_BUCH-0000000030-001.book Page 91 Tuesday, April 19, 2011 1:13 PM92

Norādījumi lietošanai. Pārvietojiet griešanās virziena pārslēdzēju tikai laikā, kad nedarbojas dzinējs. Lai nodrošinātu stabilus darba rezultātus, skrūvēšanas laikā vienmēr izmantojiet dziļuma ierobežotāju. SCU7-9: strādājot ar griezes momenta pakāpi „Fix“ (pilna piedziņa), izmantojiet papildrokturi, jo griezes moments šajā režīmā var pārsniegt 28 Nm. Šajā režīmā dziļuma ierobežotājs nav izmantojams. Griezes momenta iestatīšana (skatīt lappusi 6 –7) Ražotājrūpnīcā tiek iestatīts elektroinstrumenta griezes moments, kas piemērots nelielu un vidēja izmēra skrūvju ieskrūvēšanai. Skrūvju pievilkšanas moments ir atkarīgs arī no spēka, ar kādu elektroinstruments tiek piespiests skrūvei. Uzturēšana darba kārtībā un klientu apkalpošanas dienests. Izmantojot elektroinstrumentu ekstremālos apstākļos metāla apstrādei, tā korpusa iekšpusē var uzkrāties strāvu vadoši putekļi. Tas var nelabvēlīgi ietekmēt elektroinstrumenta aizsargizolācijas sistēmu. Regulāri caur ventilācijas atverēm izpūtiet elektroinstrumenta iekšpusi ar saspiestā gaisa strūklu, kas nesatur mitrumu un eļļas piemaisījumus, un pievienojiet to elektrotīklam caur noplūdes strāvas aizsargreleju (FI). Ja elektroinstrumenta kabelis ir bojāts, tas jānomaina ar īpašu, šim nolūkam paredzētu elektrokabeli, ko var iegādāties firmas FEIN klientu apkalpošanas vietās. Vajadzības gadījumā lietotājs var saviem spēkiem nomainīt šādas daļas: iestiprināmo darbinstrumentu, dziļuma ierobežotāju, papildrokturi Garantija. Garantija izstrādājumam tiek noteikta atbilstoši spēkā esošajai tās valsts likumdošanai, kurā izstrādājums ir ticis laists pārdošanā. Bez tam firma FEIN nosaka izstrādājumam garantiju atbilstoši FEIN garantijas deklarācijai. Elektroinstrumenta piegādes komplektā var netikt iekļautas visas šajā lietošanas pamācībā aprakstītās un attēlotās daļas. Atbilstības deklarācija. Firma FEIN ar pilnu atbildību deklarē, ka šis izstrādājums atbilst šīs lietošanas pamācības pēdējā lappusē minētajām spēkā esošajām direktīvām. Vides aizsardzība, atbrīvošanās no nolietotajiem izstrādājumiem. Nolietotie elektroinstrumenti, to iesaiņojums un piederumi jānogādā otrreizējai pārstrādei apkārtējai videi nekaitīgā veidā. OBJ_BUCH-0000000030-001.book Page 92 Tuesday, April 19, 2011 1:13 PM93 zh (CM) zh (CM)
