Produkttyp	Elektrisk skruvdragare
Varumärke	Fein
Modell	ASse 636
Strömförsörjning	Nätanslutning (strömkabel)
Märkspänning	230 V ~ 50/60 Hz (typisk)
Effektförbrukning	Ca 600 W (uppskattad)
Tomgångsvarvtal	0 – 2800 rpm (uppskattad)
Max. åtdragningsmoment	Ca 6 Nm (uppskattad)
Verktygsfäste	1/4" insexhylsa (DIN 3126)
Vikt	Ca 1,5 kg (enligt EPTA)
Dubbel isolering	Ja
Djupanslag	Ja, justerbar
Extra handtag	Ja (tillval beroende på modell)
Huvudfunktioner	Skruvning och lossning, momentinställning, reversibel rotationsriktning
Underhåll	Rengör ventilationsöppningarna med torr tryckluft
Säkerhet	Använd skyddsglasögon, koppla bort före ingrepp
Reservdelar tillgängliga	Arbetsverktyg, djupanslag, extra handtag, strömkabel
Överensstämmelse	CE, förstärkt dubbel isolering
Återvinning	Lämna på en godkänd återvinningsstation

Vanliga frågor - ASse 636 Fein

Hur ställer man in åtdragningsmomentet på Fein ASse 636?

Momentinställningen görs med inställningsringen nära chucken. Vrid den för att öka eller minska momentet. Standardinställningen är för små och medelstora skruvar. Se sidorna 6-7 i bruksanvisningen för mer information.

Hur ändrar man rotationsriktningen?

Rotationsriktningsomkopplaren sitter ovanför avtryckaren. Använd den endast när motorn är helt stilla för att undvika skador på verktyget.

Vilken typ av bits kan jag använda?

Verktyget är utrustat med ett 1/4-tums insexhylsverktygsfäste (DIN 3126). Du kan använda standardskruvbits med denna infästning.

Hur installerar man djupanslaget?

Djupanslaget skjuts på chucken och låses med en skruv. Det begränsar skruvdjupet för ett enhetligt resultat. För moment över 28 Nm, använd inte anslaget och arbeta i 'Fix'-läge med extrahandtaget.

Hur underhåller man skruvdragaren?

Rengör regelbundet ventilationsöppningarna med torr, icke-metallisk tryckluft för att förhindra ansamling av ledande damm. Vid intensiv användning, blås ur verktygets insida och använd en jordfelsbrytare.

Kan jag använda denna skruvdragare för att borra?

Nej, detta verktyg är endast avsett för skruvning. Användning för borrning är inte tillåten och kan skada apparaten.

Vad har Fein ASse 636 för garanti?

Garantin följer gällande lagstiftning i inköpslandet. Utöver detta erbjuder FEIN en tillverkningsgaranti. Se bruksanvisningen för exakta villkor.

Hur byter man strömkabeln?

Om kabeln är skadad måste den bytas ut mot en specialkabel från FEINs kundservice. Försök inte reparera den själv.

Vilka säkerhetsåtgärder bör jag vidta?

Håll verktyget i isolerade ytor, använd skyddsglasögon, kontrollera att inga dolda kablar finns och koppla alltid bort före ingrepp. Använd en jordfelsbrytare på 30 mA.

Hur återvinner man verktyget vid slutet av dess livslängd?

Kasta inte verktyget i hushållssoporna. Lämna det på en godkänd återvinningsstation för elektrisk och elektronisk utrustning.

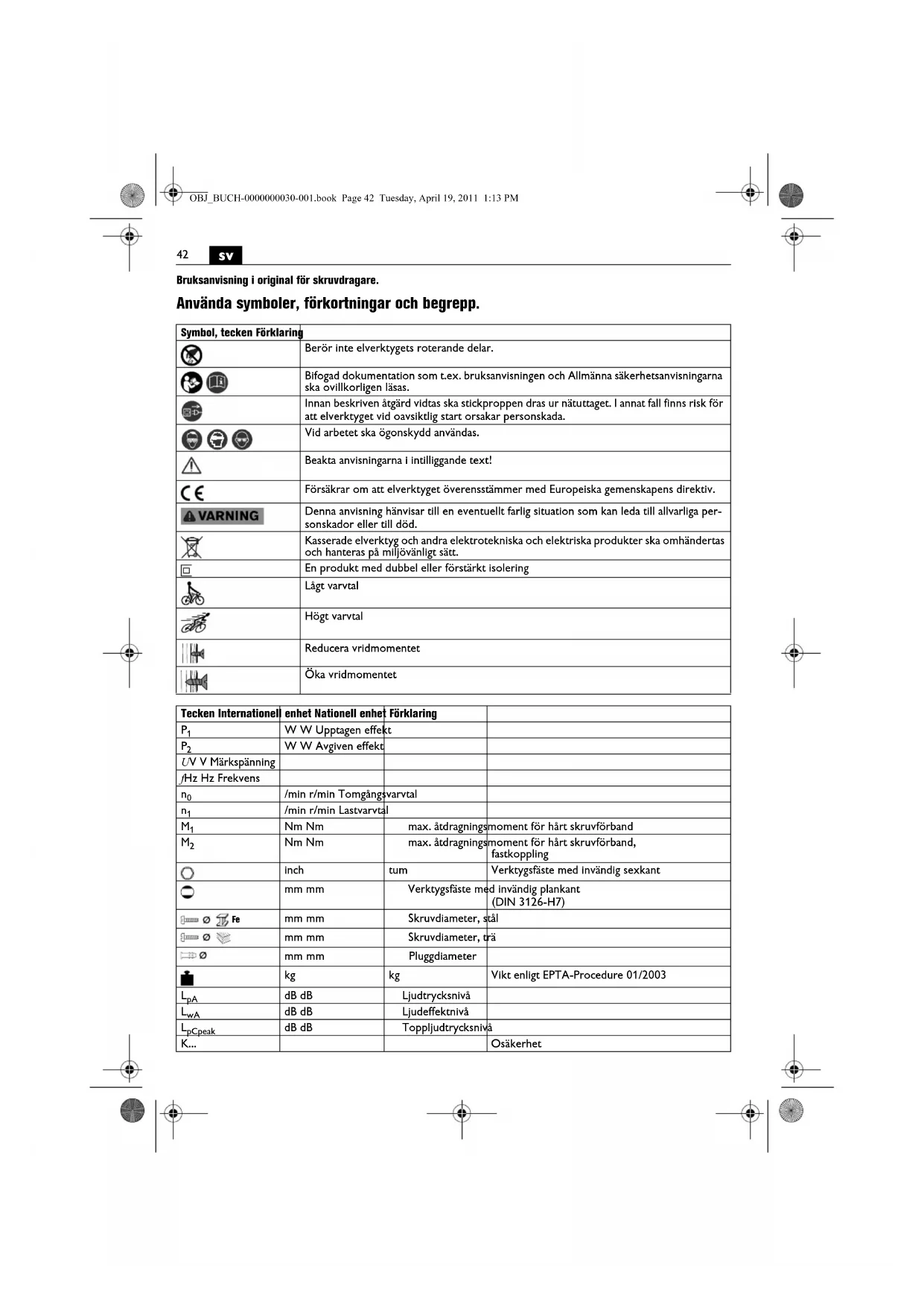

BRUKSANVISNING ASse 636 Fein

Bruksanvisning i original för skruvdragare.

Använda symboler, förkortningar och begrepp.

Symbol, tecken Förklaring
		Berör inte elverktygets roterande delar.
		Bifogad dokumentation som t.ex. bruksanvisningen och Allmänna säkerhetsanvisningarna ska ovillkorligen läsas.
		Innan beskriven åtgård vidtas ska stickproppen dras ur nätuttaget. I annat fall finns risk för att elverktyget vid oavsiktlig start orsakar personskada.
		Vid arbetet ska ögonskydd användas.
[∅Y2T]		Beakta anvisningarna i intilliggande text!
		Försäkrar om att elverktyget överensstämmer med Europeiska gemenskapens direktiv.
		Denna anvisning hänvisar till en eventuellt farlig situation som kan leda till allvarliga per- sonskador eller till död.
[5GKT]		Kasserade elverktyg och andra elektrotekniska och elektriska produkter ska omhändertas och hanteras på miljövänligt sätt.
		En produkt med dubbel eller förstärkt isolering
[SWKB]		Lågt varvtal
		Högt varvtal
		Reducera vridmomentet
		Öka vridmomentet

Tecken Internationel	enhet Nationell enhet	Förklaring
P_1	W W Upptagen effekt
P_2	W W Avgiven effekt
UV V Märkspänning
fHz Hz Frekvens
n_0	/min r/min Tomgångsvarvtal
n_1	/min r/min Lastvarvtal
M_1	Nm Nm	max. åtdragningsmoment för hårt skruvförband
M_2	Nm Nm	max. åtdragningsmoment för hårt skruvförband, fastkoppling
[2064]	inch	tum	Verktygsfäste med invändig sexkant
[5698]	mm mm	Verktygsfäste med invändig plankant (DIN 3126-H7)
[WY07]	mm mm	Skruv diameter, stål
[C+H2Y]	mm mm	Skruv diameter, trä
[CBK2]	mm mm	Pluggdiameter
[OSA4C]	kg	kg	Vikt enligt EPTA-Procedure 01/2003
[44-BK]	dB dB	Ljudtrycksnivå
[0445T]	dB dB	Ljudeffektnivå
[48Y0]	dB dB	Toppljudtrycksnivå
[117-24]			Osäkerhet
Tecken Internationell enhet Nationell enhet Förklaring
a	m/s ^2	m/s ^2	Vibrationsemissionsvärde enligt EN 60745 (vektorsumma i tre riktningar)
a_h	m/s ^2	m/s ^2	Vibrationsemissionsvärde (skruvdragning)
	m, s, kg, A, mm, V, W, Hz, N, °C, dB, min, m/s ^2	m, s, kg, A, mm, V, W, Hz, N, °C, dB, min, m/s ^2	Bas- och härledda enheter från det Internationella enhetssystemet SI.

För din säkerhet.

⚠️ VARNING Läs noga igenom alla säkerhetsanvisningar och instruktioner. Fel som uppstår till följd av att säkerhetsanvisningarna och instruktionerna inte följts kan orsaka elstöt, brand och/eller allvarliga personskador.

Förvara alla varningar och anvisningar för framtida bruk.

Använd inte detta elverktyg innan du noggrant läst och fullständigt förstått denna instruktionsbok samt bifogade „Allmänna säkerhetsanvisningar“ (publikationsnummer 3 41 30 054 06 1). Dessa underlag bör förvaras för senare användning och ska bifogas elverktyget vid överlåtelse eller försäljning. Beakta även tillämpliga nationella arbetarskyddsbestämmelser.

Avsedd användning av elverktyget:

handhållen skruvdragare för l- och urdragning av skruvar och muttrar med av FEIN godkända insatsverktyg och tillbehör utan vattentillförsel i väderskyddad omgivning.

Speciella säkerhetsanvisningar.

Håll i elverktyget endast vid de isolerade greppytorna när arbeten utförs på ställen där skruven kan skada dolda elledningar eller egen nätsladd. Skruvens kontakt med en spänningsförande ledning kan sätta maskinens metalldelar under spänning och leda till elstöt.

Se upp för dolt liggande elledningar, gas- och vattenrör. Kontrollera arbetsområdet t. ex. med en metalldetektor innan arbetet påbörjas.

Säkra arbetsstycket. Arbetsstycket ligger säkrare i en uppspänningsanordning än i handen.

Håll stadigt tag i elverktyget. Höga reaktionsmoment kan kortvarigt uppstå.

Asbesthaltigt material får inte bearbetas. Asbest anses vara cancerframkallande.

Det är förbjudet att med skruvar eller nitar fästa brickor och märken på elverktyget. En skadad isolering skyddar inte längre mot elstöt. Använd dekaler.

Använd endast tillbehör som speciellt tagits fram eller godkänts av elverktygets tillverkare. Användningen behöver inte vara säker bara för att tillbehöret passar till elverktyget.

Rengör regelbundet elverktygets ventilationsöppningar med verktyg som inte består av metall. Motorns fläkt drar in damm till motorhuset. Vid kraftig koncentration kan metalldammet orsaka elektrisk fara.

Kontrollera före start att nätsladden och stickproppen inte skadats.

Rekommendation: Anslut alltid elverktyget via en jordfelsbrytare (RCD) med en jordläckageström på högst 30 mA.

Hand-arm-vibrationer

Mätningen av den vibrationsnivå som anges i denna anvisning har utförts enligt en mätmetod som är standardiserad i EN 60745 och kan användas vid jämförelse av olika elverktyg. Den kan även tillämpas för preliminär bedömning av vibrationsbelastningen.

Den angivna vibrationsnivån representerar elverktygets huvudsakliga användningsområden. Om däremot elverktyget används för andra ändamål och med andra insatsverktyg eller inte underhällits ordentligt kan vibrationsnivån avvika. Detta kan öka vibrationsbelastningen väsentligt under den totala tidsperioden.

För exakt värdering av vibrationsbelastningen under en bestämd tidsperiod bör hänsyn även tas till den tid elverktyget har varit avstängt eller gått utan att vara i verkligt ingrepp. Detta kan minska vibrationsbelastningen väsentligt under den totala tidsperioden.

Bestäm extra säkerhetsåtgärder för att skydda operatören mot vibrationernas inverkan, t. ex.: underhåll av elverktyget och insatsverktygen, att hålla händerna varma, organisera arbetsförloppen.

Användningsinstruktioner.

Påverka riktningsomkopplaren endast på fränkopplad motor.

För exakt arbetsresultat ska alltid djupanslaget användas vid skruvdragning.

SCU7-9: Använd för jobb med vridmomentsteget "Fix" (fastkoppling) stödhandtaget eftersom vridmoment överskridande 28 Nm kan uppstå. Använd inte djupanslaget.

Inställning av vridmoment (se sidan 6 -7)

Vid fabriken har skruvdragaren ställts in I läge för mindre och medelstora skruvar.

Ätdragningsmomentet är även beroende av den kraft med vilken elverktyget trycks mot skruven.

Underhåll och kundservice.

Under extrema betingelser kan ledande damm samlas i elverktygets inre när metall bearbetas. Elverktygets skyddsisolering kan försämras.

Blås ofta rent elverktygets inre genom ventilationsöppningarna med torr och oljefri tryckluft och koppla in en jordfelsbrytare (FI).

När elverktygets nätsladd skadats måste den ersättas med en speciellt förberedd nätsladd som FEIN-kundservicen tillhandahåller.

Följande delar kan du vid behov själv byta ut: insatsverktyg, djupanslag, stödhandtag

SV

Garanti och tilläggsgaranti.

Garanti lämnas på produkten enligt de lagbestämmelser som gäller i aktuellt användningsland. Dessutom lämnar FEIN en tilläggsgaranti enligt FEIN-tillverkargaranti-förklaring.

Vid leverans av aktuellt elverktyg kan vissa delar saknas av de tillbehör som beskrivs eller visas i bruksanvisningen.

Försäkran om överensstämmelse.

FEIN försäkrar under exklusivt ansvar att denna produkt överensstämmer med de normativa dokument som anges på instruktionsbokens sista sida.

Miljöskydd, avfallshantering.

Förpackning, skrotade elverktyg och tillbehör ska hante- ras på miljövänligt sätt.
