Tuotetyyppi	Sähkökäyttöinen ruuvinväännin
Merkki	Fein
Malli	ASse 636
Virtalähde	Verkkovirta (virtajohto)
Nimellisjännite	230 V ~ 50/60 Hz (tyypillinen)
Ottoteho	Noin 600 W (arvioitu)
Kuormittamaton kierrosluku	0 – 2800 rpm (arvioitu)
Max. kiristysmomentti	Noin 6 Nm (arvioitu)
Työkalunpidin	Kuusio 1/4" (DIN 3126)
Paino	Noin 1,5 kg (EPTA)
Kaksoiseristys	Kyllä
Syvyysrajoitus	Kyllä, säädettävä
Lisäkahva	Kyllä (valinnaisena mallista riippuen)
Päätoiminnot	Ruuvaus ja irrottaminen, vääntömomentin säätö, pyörimissuunnan vaihto
Huolto	Puhdista ilmaraot kuivalla paineilmalla
Turvallisuus	Käytä silmiensuojainta, irrota pistotulppa ennen huoltoa
Varaosat saatavissa	Työkalut, syvyysrajoitus, lisäkahva, virtajohto
Vaatimustenmukaisuus	CE, vahvistettu kaksoiseristys
Kierrätys	Vie asianmukaiseen kierrätyskeskukseen

Usein kysytyt kysymykset - ASse 636 Fein

Kuinka säätää kiristysmomentti Fein ASse 636:ssa?

Vääntömomentin säätö tapahtuu säätörenkaalla, joka on lähellä istukkaa. Käännä sitä lisätäksesi tai vähentääksesi vääntömomenttia. Oletusasetus sopii pienille ja keskikokoisille ruuveille. Katso tarkemmat tiedot käyttöohjeen sivuilta 6-7.

Kuinka vaihtaa pyörimissuunta?

Pyörimissuunnan kytkin sijaitsee liipaisimen yläpuolella. Käytä sitä vasta, kun moottori on täysin pysähtynyt, jotta työkalu ei vaurioidu.

Millaisia kärkiä voin käyttää?

Työkalu on varustettu 1/4 tuuman kuusioholkilla (DIN 3126). Voit käyttää tavanomaisia ruuvauskärkiä, jotka sopivat tähän kiinnitykseen.

Kuinka asentaa syvyysrajoitus?

Syvyysrajoitus liu'utetaan istukan päälle ja lukitaan ruuvilla. Se rajoittaa ruuvaussyvyyttä tasaisen tuloksen saavuttamiseksi. Yli 28 Nm:n momenteilla älä käytä rajoitinta, vaan työskentele "Fix"-asennossa lisäkahvan kanssa.

Kuinka huoltaa ruuvinväännintä?

Puhdista ilmanvaihtoaukot säännöllisesti kuivalla, ei-metallisella paineilmalla johtavan pölyn kertymisen estämiseksi. Käytettäessä paljon, puhalla työkalun sisäosat ja käytä vikavirtasuojaa.

Voinko käyttää tätä ruuvinväännintä poraamiseen?

Ei, tämä työkalu on tarkoitettu ainoastaan ruuvaukseen. Poraukseen käyttö ei ole sallittua ja saattaa vahingoittaa laitetta.

Mikä on Fein ASse 636:n takuu?

Takuu noudattaa ostomaan voimassa olevia lakisääteisiä määräyksiä. Lisäksi FEIN tarjoaa valmistajan takuun. Katso tarkat ehdot käyttöohjeesta.

Kuinka vaihtaa virtajohto?

Jos johto on vaurioitunut, se on vaihdettava erikoisjohtoon, joka on saatavissa FEINin huoltopalvelusta. Älä yritä korjata sitä itse.

Mitä turvatoimia minun tulee noudattaa?

Pidä työkalua eristetyistä pinnoista, käytä silmiensuojainta, tarkista piilossa olevat johdot ja irrota pistotulppa aina ennen toimenpiteitä. Käytä 30 mA vikavirtasuojaa.

Kuinka kierrättää työkalu käyttöiän päätyttyä?

Älä hävitä työkalua kotitalousjätteen mukana. Vie se hyväksyttyyn sähkö- ja elektroniikkalaitteiden kierrätyspisteeseen.

KÄYTTÖOHJE ASse 636 Fein

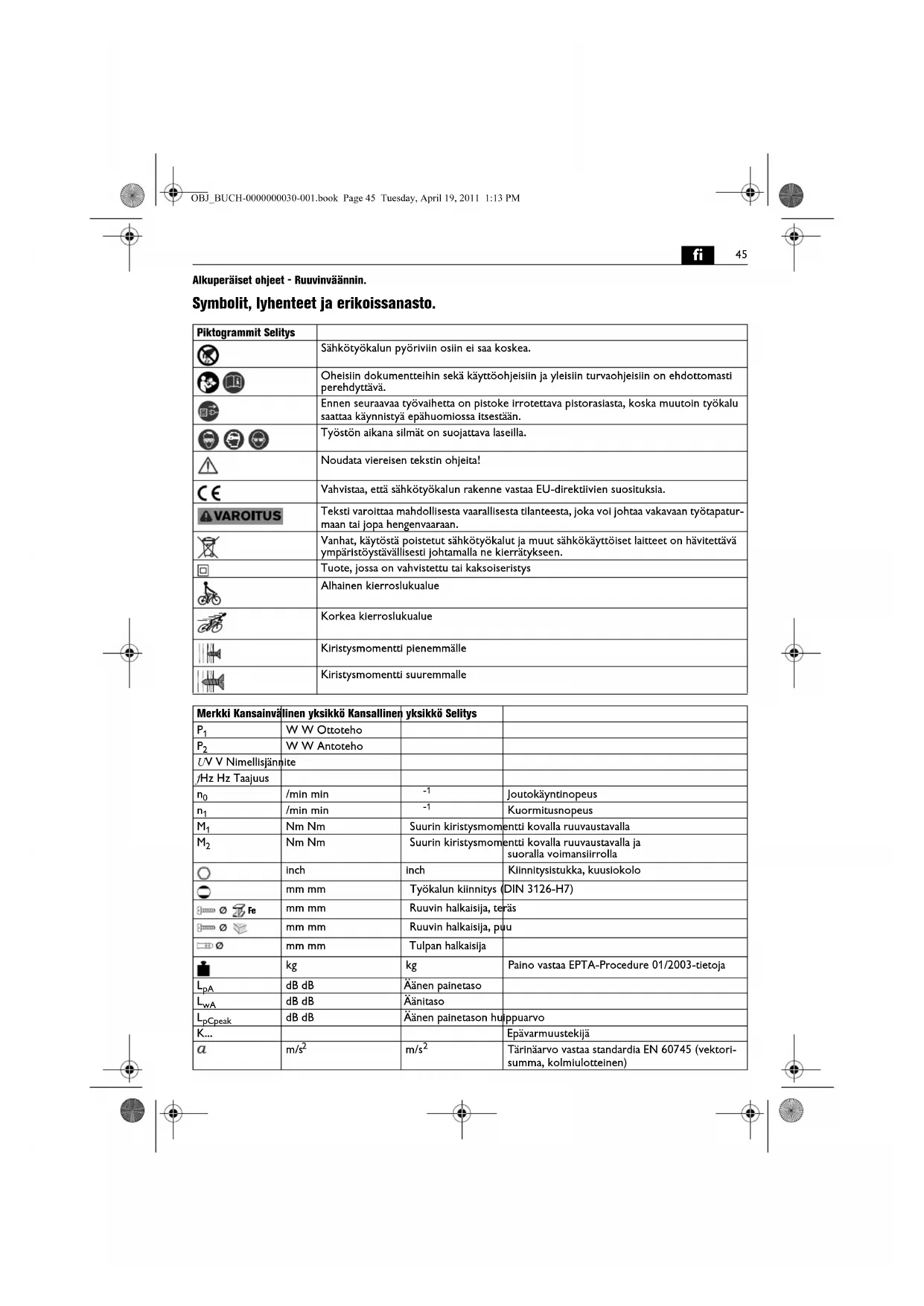

Alkuperäiset ohjeet - Ruuvinväännin.

Symbolit, lyhenteet ja erikoissanasto.

Piktogrammit Selitys
		Sähkötyökalun pyöriviin osiin ei saa koskea.
		Oheisiin dokumentteihin sekä käyttöohjeisiin ja yleisiin turvaohjeisiin on ehdottomasti perehdyttävä.
		Ennen seuraavaa työvaihetta on pistoke irrotettava pistorasiasta, koska muutoin työkalu saattaa käynnistyä epähuomiossa itsestään.
		Työstön alkana silmät on suojattava lasella.
		Noudata viereisen tekstin ohjeita!
		Vahvistaa, että sähkötyökalun rakenne vastaa EU-direktiivien suosituksia.
		Teksti varoittaa mahdollisesta vaarallisesta tilanteesta, joka voi johtaa vakavaan työtapaturmaan tai jopa hengenvaaraan.
		Vanhat, käytöstä polstetut sähkötyökalut ja muut sähkökäyttölset laitteet on hävitettävä ympäristöystävällisesti johtamalla ne kierrätykseen.
[TG28]		Tuote, jossa on vahvistettu tai kaksoiseristys
[5S47]		Alhainen kierroslukualue
		Korkea kierroslukualue
		Kiristysmomentti pienemmälle
		Kiristysmomentti suuremmalle

Merkki Kansainvälinen yksikkö Kansallinen yksikkö Selitys
P_1	W W Ottoteho
P_2	W W Antoteho
UV V Nimellisjännite
f/Hz Hz Taajuus
n_0	/min min	-1	Joutokäyntinopeus
n_1	/min min	-1	Kuormitusnopeus
M_1	Nm Nm	Suurin kirstysmomentti kovalla ruuvaustavalla
M_2	Nm Nm	Suurin kirstysmomentti kovalla ruuvaustavalla jasuoralla voimansiirrolla
○	inch	inch	Kiinnitysistukka, kuusiokolo
○	mm mm	Työkalun klinnitys (DIN 3126-H7)
∅ mm ∅ Fe	mm mm	Ruuvin halkaisija, teräs
∅ mm ∅	mm mm	Ruuvin halkaisija, puu
∅	mm mm	Tulpan halkaisija
	kg	kg	Paino vastaa EPTA-Procedure 01/2003-tietoja
L_pA	dB dB	Äänen painetaso
L_wA	dB dB	Äänitaso
L_pCpeak	dB dB	Äänen painetason huippuarvo
K...			Epävarmuustekijä
a	m/s^2	m/s^2	Tärinäarvo vastaa standardia EN 60745 (vektori-summa, kolmiulottelnen)

fi

Merkki Kansainvälinen yksikkö Kansallinen yksikkö Selitys
_h	m/s ^2	m/s ^2	Värähtelytasoarvo (ruuvit)
	m, s, kg, A, mm, V, W, Hz, N, °C, dB, min, m/s ^2	m, s, kg, A, mm, V, W, Hz, N, °C, dB, min, m/s ^2	Kansainvällseen SI-järjestelmään slsältyvät perus-yksiköt ja sen johdannaisyksiköt.

Työturvallisuus.

VAROITUS

Lue kaikki turvallisuus- ja muut

ohjeet. Turvallisuusohjeiden laimin-

lyönti saattaa johtaa sähköiskuun, tulipaloon ja/tai vakavaan loukkaantumiseen.

Säilytä kaikki turvallisuus- ja muut ohjeet tulevaisuutta varten.

Sähkötyökalun saa ottaa käyttöön vasta sitten, kun ensin on perehdytty käyttöohjeeseen sekä oheisiin yleisiin turvaohjeisiin (julkaisunumero

3 41 30 054 06 1) niin, että niissä annetut ohjeet tulevat ymmärretyiksi. Sällytä kyseiset dokumentit vastaisuuden varalta ja anna ne mukaan, mikäli laite luovutetaan toisen käyttöön tai myydään eteenpäin.

Niiden ohella on noudatettava voimassa olevia lakisääteisiä työturvallisuusmääräyksiä.

Sähkötyökalun käyttökohteet:

Käsivarainen ruuvinväännin ruuvien ja mutterien kiinnitykseen ja irrotukseen säältä suojatuissa tiloissa. Koneessa saa käyttää ainoastaan FEIN:in hyväksymiä työkaluja ja lisätarvikkeita ilman vesijäähdytystä.

Erityiset varotoimenpiteet.

Tartu laitteeseen sen eristetyistä kahvapinnoista, jos teet tõitä kohteissa, joissa ruuvi saattaa osua rakenteissa piilossa oleviin sähköjohtoihin tai itse laitteen verkkojoh- toon. Jos ruuvi osuu jännitteelliseen johtoon, sen metallset osat saattavat johtaa sähköä, mistä on seurauksena sähköisku.

Varo rakenteissa olevia sähköjohtoja ja kaasu- ja vesiputkia. Tarkasta ennen töiden aloittamista työkohde esim. metallinilmaisimella.

Varmista työkappaleen asento. Kun työkappale kiinnite-tään sopivaan työpenkkiin, sitä on parempi käsitellä kuin käsin kiinni pidettäessä.

Pidä työkalua tukevassa otteessa. Reaktiomomentit voi- vat lyhytaikaisesti olla erittäin korkeat.

Asbestipitoista materiaalia ei saa työstää. Asbesti vol aiheuttaa syöpää.

Sähkötyökaluun ei saa kiinnittää kilpiä tms. poraamalla tai niittaamalla. Jos koneen eristystä vioitetaan, seurauksena voi olla sähköiskun vaara. Suositamme tarrakiinnitteisiä kilpiä.

Käytä ainoastaan lisävarusteita, jotka ovat joko sähkötyökalun valmistajan alkuperäisosia tai muutoin valmistajan hyväksymiä. Vaikka jokin vierasvalmistinen lisävaruste sopisikin sähkökoneeseen, se ei välttämättä ole turvallinen käyttää.

Työkalun ilmanottoaukot on puhdistettava säännöllisesti sopivin apuvälinein (metallisia työkaluja ei saa käyttää). Puhallin imee pölyä moottorin rungon sisään. Jos metallipitoista pölyä pääsee kerääntymään liikaa, siitä koituu sähköiskun vaara.

Tarkasta liitäntäjohdon ja pistokkeen kunto, ennen kuin otat koneen käyttöön.

Suositus: Käytä sähkökoneen kanssa aina vikavirtasuojakytkintä (PRCD-K), jonka nimellistoimintavirta on 30 mA tai sitä pienempi.

Käsiin ja käsivarsiin kohdistuva tärinä

Tässä ohjeessa ilmoitettu tärinätaso on mitattu standardin EN 60745 mukaista mittausmenetelmää noudattaen ja sitä voidaan soveltaa verrattaessa sähkötyökalujen arvoja keskenään. Arvoa voidaan soveltaa myös arvioitaessa alustavasti värlnästä alheutuvaa kuormitusta.

Ilmoitettu tärinätaso vastaa sähkötyökalun pääasiallisia käyttösovelluksia. Mikäli sähkötyökalua käytetään muihin tarkoituksiin tai siinä käytetään muita lisätarvikkeita tai mikäli työkalun huolto on puutteellinen, tärinätaso saattaa poiketa tässä ilmoitetusta. Siinä tapauksessa tärinätaso vol nousta selvästi koko työkohteessa.

Tärinätason tarkan arvioinnin kannalta on tärkeää ottaa huomioon myös ne ajat, jolloin sähkötyökalu on kytketty pois päältä sekä ajat, jolloin työkalu on käynnissä, mutta sillä ei työstetä materiaalia. Siinä tapauksessa tärinätaso voi nousta selvästi koko työkohteessa.

Jotta koneen käyttäjä välttysil tärinän alheuttamilta halitoilta, on hyvä sopia ylimääräisistä turvajärjestelyistä, esim. laatia ohjeet sähkökoneen ja sen työkalujen huollosta, työvaiheiden organisoinnista ja työturvallisuudesta.

Työstöohjeita.

Pyörimissuunnan saa vaihtaa vasta kun moottori on pysähtynyt.

Paras työstötulos saavutetaan, kun ruuvattaessa käytetään apuna syvyyrsrajoitinta.

SCU7-9: Käytä koneessa alna llsäkahvaa, jos ruuvaat kiris- tysmomentilla "Fix" (suora voimansiirto), koska silloin kiristysmomentti voi nousta yli 28 Nm:n. Silloin koneessa ei saa käyttää syvyysrajoitinta.

Kiristysmomentin säätö (ks. sivu 6 -7)

Tehdasasetus vastaa aluetta pienikokoisista keskikokoi- siin ruuveihin.

Kiristysmomenttiin vaikuttaa myös voima, jolla työkalua palnetaan ruuvia vasten.

Kunnossapito, huolto.

Epäedullisissa käyttöolosuhteissa voi koneen sisään kertyä suuri määrä sähköä johtavaa metallipölyä. Se voi olla haitaksi sähkötyökalur

suojaeristykselle. Työkalu on hyvä puhdistaa sisäpuolelta tarpeeksi usein puhaltamalla ilmanvaihtoaukkojen kautta sisään kuivaa ja öljytöntä paineilmaa. Lisäksi koneen liitännässä voi käyttää vikavirtasuojakytkintä (Fl).

Jos sähkötyökalun liitäntäjohto on vioittunut, sen saa valhtaa alnoastaan uuteen laltekohtalseen liitäntäjohtoon, jonka voi tilata FEIN-palvelusta.

Seuraavat osat voi tarvittaessa vaihtaa itse:

koneen työkalut, syvyysrajoitin, lisäkahva

Takuu.

Tuotteeseen pätee takuu, joka vaaditaan sen tuonti-maassa. Sen ohella pätee FEINin takuuehdoissa määrittämä valmistajakohtainen takuu.

Kaikki tässä käyttöohjeessa mainitut tai kuvissa esitetyt lisätarvikkeet eivät välttämättä kuulu sähkötyökalun toimitussisältöön.

EU-vastaavuus.

Tmi. FEIN vakuuttaa ja vastaa yksin siltä, että tämä tuote on käyttöohjeen viimeisellä sivulla mainittujen määräysten ja standardien mukalnen.

Ympäristönsuojelu, jätehuolto.

Pakkausmateriaalit, käytöstä polstetut sähkötyökalut sekä lisävarusteet on johdettava kierrätykseen.
