Тип продукта	Электрический шуруповерт
Марка	Fein
Модель	ASse 636
Питание	Сеть (кабель питания)
Номинальное напряжение	230 В ~ 50/60 Гц (типовое)
Потребляемая мощность	Ок. 600 Вт (оценка)
Скорость холостого хода	0 – 2800 об/мин (оценка)
Макс. крутящий момент	Ок. 6 Нм (оценка)
Патрон	Шестигранник 1/4" (DIN 3126)
Вес	Ок. 1,5 кг (согласно EPTA)
Двойная изоляция	Да
Ограничитель глубины	Да, регулируемый
Вспомогательная ручка	Да (опционально, в зависимости от модели)
Основные функции	Завинчивание и отвинчивание, регулировка крутящего момента, реверсивный ход
Обслуживание	Очищать вентиляционные отверстия сухим сжатым воздухом
Безопасность	Используйте защиту глаз, отключайте перед вмешательством
Доступные запчасти	Рабочие инструменты, ограничитель глубины, вспомогательная ручка, кабель питания
Соответствие	CE, усиленная двойная изоляция
Утилизация	Сдайте в соответствующий центр переработки

Часто задаваемые вопросы - ASse 636 Fein

Как отрегулировать крутящий момент на Fein ASse 636?

Регулировка крутящего момента осуществляется с помощью регулировочного кольца, расположенного рядом с патроном. Поворачивайте его для увеличения или уменьшения крутящего момента. Настройка по умолчанию соответствует мелким и средним винтам. Подробности см. на страницах 6-7 руководства.

Как изменить направление вращения?

Переключатель направления вращения находится над курком. Переключайте его только при полной остановке двигателя, чтобы избежать повреждения инструмента.

Какие насадки я могу использовать?

Инструмент оснащен держателем инструмента с шестигранником 1/4 дюйма (DIN 3126). Вы можете использовать стандартные биты для шуруповертов с этим креплением.

Как установить ограничитель глубины?

Ограничитель глубины надевается на патрон и фиксируется винтом. Он позволяет ограничить глубину завинчивания для получения однородного результата. Для крутящего момента более 28 Нм не используйте ограничитель и работайте в положении "Fix" с вспомогательной ручкой.

Как обслуживать шуруповерт?

Регулярно очищайте вентиляционные отверстия сухим несмазочным сжатым воздухом, чтобы предотвратить накопление проводящей пыли. При интенсивном использовании продувайте внутреннюю часть инструмента и используйте УЗО.

Можно ли использовать этот шуруповерт для сверления?

Нет, этот инструмент предназначен только для завинчивания. Использование для сверления не допускается и может повредить устройство.

Какая гарантия на Fein ASse 636?

Гарантия соответствует законодательным нормам страны покупки. Дополнительно FEIN предоставляет гарантию производителя. Точные условия см. в руководстве.

Как заменить кабель питания?

Если кабель поврежден, его должен заменить специальный кабель, доступный в сервисном центре FEIN. Не пытайтесь отремонтировать его самостоятельно.

Какие меры безопасности необходимо соблюдать?

Держите инструмент за изолированные поверхности, используйте защиту глаз, проверяйте отсутствие скрытых кабелей и всегда отключайте перед любым вмешательством. Используйте УЗО на 30 мА.

Как утилизировать инструмент по окончании срока службы?

Не выбрасывайте инструмент с бытовым мусором. Сдайте его в сертифицированный центр переработки электрических и электронных устройств.

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ ASse 636 Fein

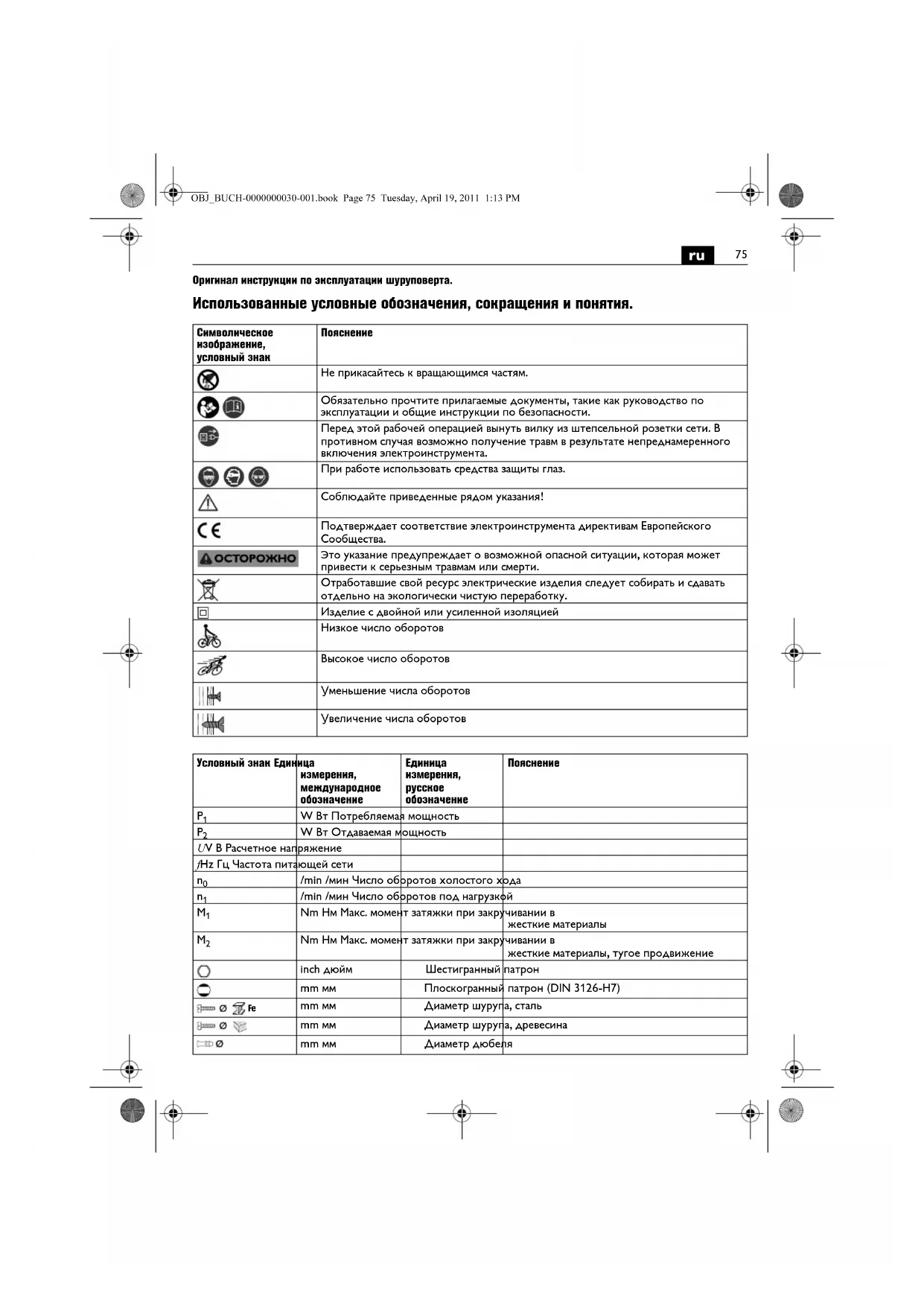

Оригинал инструкции по эксплуатации шуруповерта.

Использованные условные обозначения, сокращения и понятия.

Символическое изображение, условный знам	Пояснение
	Не прикасайтесь к вращающимся частям.
	Обязательно прочтите прилагаемые документы, такие как руководство по эксплуатации и общие инструкции по безопасности.
	Перед этой рабочей операцией вынуть вилку из штепсельной розетки сети. В противном случая возможно получение травм в результате непреднамеренного включения электроинструмента.
	При работе использовать средства защиты глаз.
	Соблюдайте приведенные рядом указания!
СЕ	Подтверждает соответствие электроинструмента директивам Европейского Сообщества.
ОСТОРОЖНО	Это указание предупреждает о возможной опасной ситуации, которая может привести к серьезным травмам или смерти.
	Отработавшие свой ресурс электрические изделия следует собирать и сдавать отдельно на экологически чистую переработку.
	Изделие с двойной или усиленной изоляцией
	Низкое число оборотов
	Высокое число оборотов
	Уменьшение числа оборотов
	Увеличение числа оборотов

Условный знан Единица измерения, международное обозначение	Единица измерения, русское обозначение	Пояснение
P_1	W Вт Потребляемая мощность
P_2	W Вт Отдаваемая мощность
UV В Расчетное напряжение
/Hz Гц Частота питающей сети
n_0	/min /мин Число оборотов холостого хода
n_1	/min /мин Число оборотов под нагрузкой
M_1	Nm Нм Макс. момент затяжки при закручивании в жесткие материалы
M_2	Nm Нм Макс. момент затяжки при закручивании в жесткие материалы, тугое продвижение
○	inch дюйм	Шестигранный патрон
○	mm мм	Плоскогранный патрон (DIN 3126-H7)
Fe	mm мм	Диаметр шуруга, сталь
○	mm мм	Диаметр шуруга, древесина
○	mm мм	Диаметр дюбеля

ru

Условный знак Единица измерения, международное обозначение	Единица измерения, русское обозначение	Пояснение
	kg кг Вес согласно ВРТА-Procedure 01/2003
L_pA	dB дБУровень звукового давления
L_wA	dB дБУровень звуковой мощности
L_pSpeak	dB дБМакс. уровень звукового давления
К... Погрешность
a	m/s ^2	м/c ^2
a_h	m/s ^2	м/c ^2
	m, s, kg, A, mm, V, W, Hz, N, °C, dB, min, m/s ^2	м, с, кг, А, мм, В, Вт, Гц, Н, °C, дБ, мин., м/c ^2
		Основные и производные единицы измерения Международной системы единиц СИ.

Для Вашей безопасности.

ОСТОРОЖНО

Прочтите все указания и инструкции по технике

безопасности. Упущения, допущенные при соблюдении указаний и инструкций по технике безопасности, могут стать причиной электрического поражения, пожара и тяжелых травм.

Сохраняйте эти инструкции и указания для будущего использования.

Не применяйте настоящий

электроинструмент, предварительно не изучив основательно и полностью не усвоив это

руководство по эксплуатации, а также приложенные «Общие указания по технике безопасности» (номер публикации 3 41 30 054 06 1). Сохраняйте названные документы для дальнейшего использования и приложите их к электроинструменту при его передаче другому лицу или при его продаже.

Учитывайте также соответствующие национальные правила по охране труда.

Назначение электроинструмента:

Ручной шуруповерт для закручивания и выкручивания винтов/шурупов и гаек для работы в закрытых помещениях без подачи воды с допущенными фирмой FEIN рабочими инструментами и принадлежностями.

Специальные указания по технике безопасности.

При выполнении работ, при которых шуруп может задеть скрытую электропроводку или собственный сетевой кабель, держите электроинструмент за изолированные ручки. Контакт шурупа с находящейся под напряжением проводкой может заряжать металлические части электроинструмента и приводить к удару электрическим током.

Следите за скрытой электрической проводной, газопроводом и водопроводом. До начала работы проверить рабочий участок, например, металлоискателем.

Закрепляйте обрабатываемую деталь. Закрепленная в зажимном устройстве деталь удерживается надежнее, чем в Вашей руке.

Крепко держите электроинструмент в рунах. Не исключено возникновение отдачи.

Не обрабатывайте материалы с содержанием асбеста. Асбест является возбудителем рака.

Запрещается закреплять на электроинструменте таблички и обозначения с помощью винтов и заклепок. Поврежденная изоляция не защищает от поражения электрическим током. Применять приклеиваемые таблички.

Не применяйте принадлежности, которые не были специально сконструированы изготовителем электроинструмента или на применение которых нет разрешения изготовителя. Безопасная эксплуатация не обеспечивается только тем, что принадлежности подходят к Вашему электроинструменту.

Регулярно очищайте вентиляционные отверстия электроинструмента неметаллическим инструментом. Вентилятор двигателя затягивает пыль в корпус. Чрезмерное скопление металлической пыли может стать причиной поражения электрическим током.

Перед включением инструмента проверьте сетевой кабель и вилку на наличие повреждений.

Рекомендация: При работе всегда подключайте электроинструмент через устройство защитного отключения (УЗО) с номинальным током срабатывания 30 мА или менее.

Вибрация, действующая на кисть-руку

Указанный в этих инструкциях уровень вибрации определен в соответствии с методикой измерений, предписанной EN 60745, и может использоваться для сравнения электроинструментов. Он пригоден также для предварительной оценки вибрационной нагрузки.

Уровень вибрации указан для основных областей применения электроинструмента. Он может отличаться при использовании электроинструмента для других применений, использовании иных рабочих инструментов или недостаточном техобслуживании. Следствием может явиться

значительное увеличение вибрационной нагрузки в течение всей продолжительности работы.

Для точной оценки вибрационной нагрузки нужно учитывать также и время, когда инструмент выключен или, хоть и включен, но не находится в работе. Это может снизить среднюю вибрационную нагрузку в течение всей продолжительности работы.

Предусмотрите дополнительные меры предосторожности для защиты пользователя от воздействия вибрации, как напр.: техобслуживание электроинструмента и рабочих инструментов, теплые руки, организация труда.

Указания по пользованию.

Приводите в действие переключатель направления вращения только при остановленном двигателе. В целях достижения надежных результатов работы всегда используйте при завинчивании ограничитель глубины.

SCU7-9: При работе на ступени крутящего момента «Fix» (тугое прохождение) используйте дополнительную рукоятку, поскольку возможен крутящий момент свыше 28 Нм. Не используйте при этом ограничитель глубины.

Настройка крутящего момента (см. стр. 6-7)

Заводская настройка рассчитана на небольшие и средние шурупы.

Крутящий момент зависит также и от силы, с которой электроинструмент прижимается к шурупу.

Техобслуживание и сервисная служба.

При работе в экстремальных условиях при обработке металлов внутри

электроинструмента может откладываться водящая пыль. Это может иметь негативное вие на защитную изоляцию инструмента. Регулярно продувайте юю полость электроинструмента через ионные щели сухим и свободным от масла оздухом и подключайте инструмент через устройство защитного ния (УЗО).

Поврежденный кабель питания электроинструмента должен быть заменен оригинальным кабелем, который можно приобрести через сервисную службу FEIN.

При необходимости Вы можете самостоятельно заменить следующие части:

рабочие инструменты, ограничитель глубины, дополнительную рукоятку

Обязательная гарантия и дополнительная гарантия изготовителя.

Обязательная гарантия на изделие предоставляется в соответствии с законоположениями в стране пользователя. Сверх этого, FEIN предоставляет дополнительную гарантию в соответствии с гарантийным обязательством изготовителя FEIN. Комплект поставки Вашего электроинструмента может не включать весь набор описанных или изображенных в этом руководстве по эксплуатации принадлежностей.

Декларация соответствия.

С исключительной ответственностью фирма FEIN заявляет, что настоящее изделие соответствует нормативным документам, приведенным на последней странице настоящего руководства по эксплуатации.

Охрана окружающей среды, утилизация.

Упаковку, пришедшие в негодность электроинструменты и принадлежности следует собирать для экологически чистой утилизации.
