ASse 636 - Skruetrækker Fein - Gratis brugsanvisning og manual

Produkttype	Elektrisk skruemaskine
Mærke	Fein
Model	ASse 636
Strømforsyning	Net (strømkabel)
Nominel spænding	230 V ~ 50/60 Hz (typisk)
Optagen effekt	Ca. 600 W (estimeret)
Tomgangshastighed	0 – 2800 o/min (estimeret)
Maks. tilspændingsmoment	Ca. 6 Nm (estimeret)
Værktøjsholder	1/4" indvendig sekskant (DIN 3126)
Vægt	Ca. 1,5 kg (ifølge EPTA)
Dobbelt isolation	Ja
Dybdeanslag	Ja, justerbar
Ekstra håndtag	Ja (valgfrit afhængigt af model)
Primære funktioner	Skruning og afskruning, momentindstilling, reversibel rotationsretning
Vedligeholdelse	Rengør ventilationsåbninger med tør trykluft
Sikkerhed	Bær øjenbeskyttelse, tag stikket ud før indgreb
Reservedele tilgængelige	Arbejdsværktøj, dybdeanslag, ekstra håndtag, strømkabel
Overensstemmelse	CE, forstærket dobbelt isolation
Genbrug	Aflever på en godkendt genbrugsstation

Ofte stillede spørgsmål - ASse 636 Fein

Hvordan indstiller man tilspændingsmomentet på Fein ASse 636?

Momentindstillingen foretages ved hjælp af indstillingsringen nær patronen. Drej den for at øge eller mindske momentet. Standardindstillingen gælder for små og mellemstore skruer. Se side 6-7 i vejledningen for flere detaljer.

Hvordan ændrer man rotationsretningen?

Rotationsomskifteren sidder over aftrækkeren. Aktiver den kun, når motoren er helt standset, for at undgå beskadigelse af værktøjet.

Hvilken type bits kan jeg bruge?

Værktøjet er udstyret med en 1/4" indvendig sekskantværktøjsholder (DIN 3126). Du kan bruge standard skruebits med denne fastgørelse.

Hvordan installeres dybdeanslaget?

Dybdeanslaget glides på patronen og låses med en skrue. Det begrænser skruedybden for et ensartet resultat. For momenter over 28 Nm må du ikke bruge anslaget; arbejd i 'Fix'-position med det ekstra håndtag.

Hvordan vedligeholder jeg skruemaskinen?

Rengør regelmæssigt ventilationsåbningerne med tør, ikke-metallisk trykluft for at undgå ophobning af ledende støv. Ved intensiv brug blæses værktøjets indvendige dele, og brug en fejlstrømsafbryder.

Kan jeg bruge denne skruemaskine til boring?

Nej, dette værktøj er kun designet til skruning. Brug til boring er ikke tilladt og kan beskadige apparatet.

Hvad er garantien på Fein ASse 636?

Garantien er i overensstemmelse med gældende lovgivning i købslandet. Derudover tilbyder FEIN en producentgaranti. Se vejledningen for de nøjagtige betingelser.

Hvordan udskifter man strømkablet?

Hvis ledningen er beskadiget, skal den udskiftes med en speciel ledning, der fås hos FEINs kundeservice. Forsøg ikke at reparere den selv.

Hvilke sikkerhedsforanstaltninger skal jeg tage?

Hold værktøjet ved de isolerede overflader, bær øjenbeskyttelse, kontrollér for skjulte ledninger, og tag altid stikket ud før indgreb. Brug en 30 mA fejlstrømsafbryder.

Hvordan genbruger man værktøjet ved endt levetid?

Smid ikke værktøjet i husholdningsaffaldet. Aflever det på en godkendt genbrugsstation for elektrisk og elektronisk udstyr.

BRUGSANVISNING ASse 636 Fein

Original driftsvejledning skruemaskine.

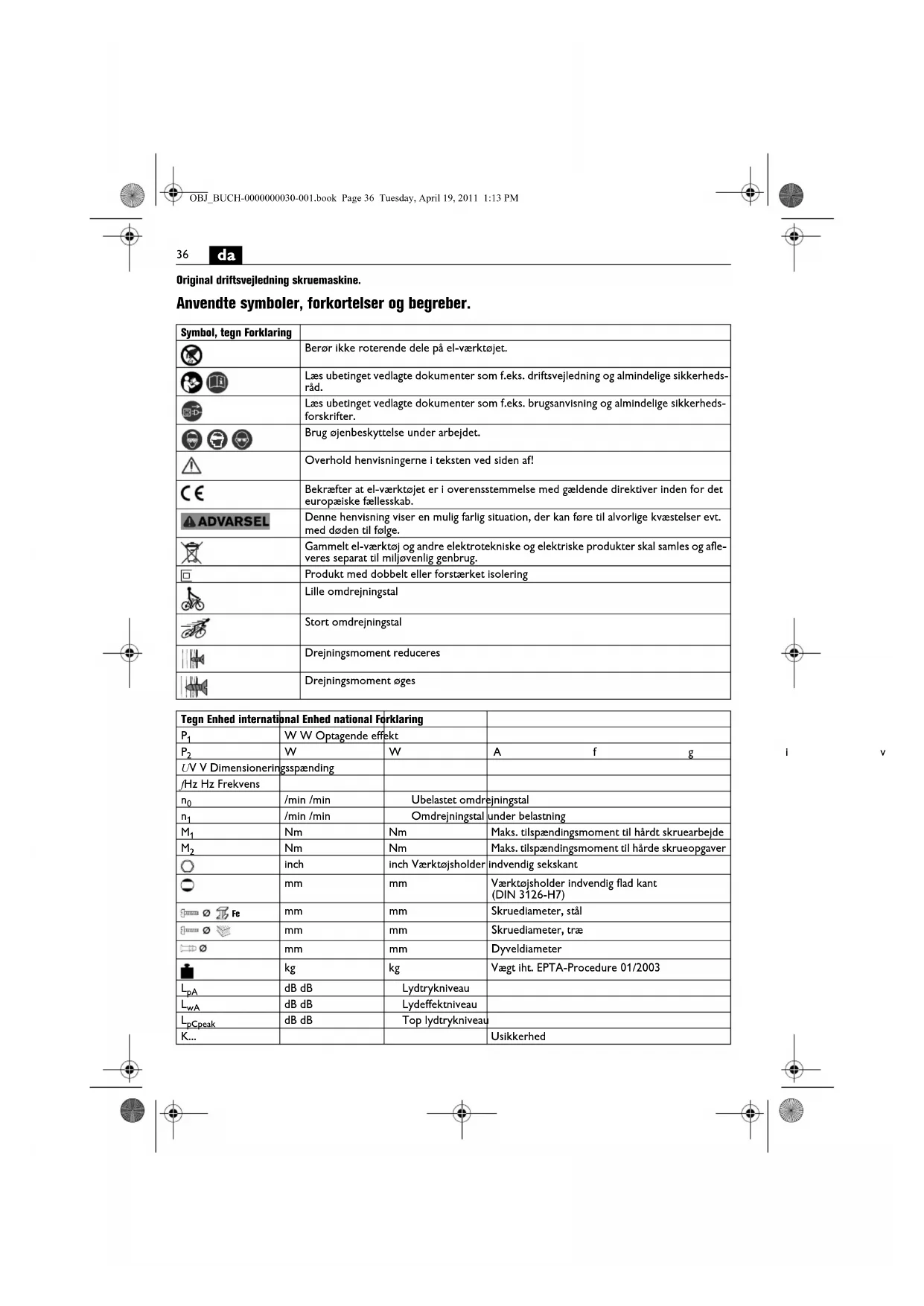

Anvendte symboler, forkortelser og begreber.

Symbol, tegn Forklaring
		Berør ikke roterende dele på el-værktøjet.
		Læs ubetinget vedlagte dokumenter som f.eks. driftsvejledning og almindelige sikkerheds-råd.
		Læs ubetinget vedlagte dokumenter som f.eks. brugsanvisning og almindelige sikkerheds-forskrifter.
		Brug øjenbeskyttelse under arbejdet.
[0Y23]		Overhold henvisningerne i teksten ved siden af!
		Bekræfter at el-værktøjet er i overensstemmelse med gældende direktiver inden for det europæiske fællesskab.
		Denne henvisning viser en mulig farlig situation, der kan føre til alvorlige kvæstelser evt. med døden til følge.
		Gammelt el-værktøj og andre elektrotekniske og elektriske produkter skal samles og afle-veres separat til miljøvenlig genbrug.
[0210]		Produkt med dobbelt eller forstærket isolering
[K4W5]		Lille omdrejningstal
		Stort omdrejningstal
		Drejningsmoment reduceres
[6TA0]		Drejningsmoment øges

Tegn Enhed international Enhed national Forklaring
P_1	W W Optagende effekt
P_2	W	W	A f g
UV V Dimensioneringsspænding
fHz Hz Frekvens
n_0	/min /min	Ubelastet omdrejningstal
n_1	/min /min	Omdrejningstal under belastning
M_1	Nm	Nm	Maks. tilspændingsmoment til härdt skruearbejde
M_2	Nm	Nm	Maks. tilspændingsmoment til härde skrueopgaver
○	inch	inch Værktøjsholder	indvendig sekskant
○	mm	mm	Værktøjsholder indvendig flad kant (DIN 3126-H7)
	mm	mm	Skruediameter, stål
	mm	mm	Skruediameter, træ
	mm	mm	Dyveldiameter
[CC2]	kg	kg	Vægt iht. EPTA-Procedure 01/2003
		Lydtrykniveau
a	m/s ^2	m/s ^2	Svingningsemissionsværdi iht. EN 60745 (vektorsum for tre retninger)
a_h	m/s ^2	m/s ^2	Svingningsemissionsværdi (skruer)
	m, s, kg, A, mm, V, W, Hz, N, °C, dB, min, m/s ^2	m, s, kg, A, mm, V, W, Hz, N, °C, dB, min, m/s ^2	Basisenheder og afledte enheder fra det internationale enhedssystem SI.

For din egen sikkerheds skyld.

ADVARSEL

Læs alle sikkerhedsråd og instrukser. I tilfælde af manglende overhol-

delse af sikkerhedsråd og instrukserne er der risiko for elektrisk stød, brand og/eller alvorlige kvæstelser.

Opbevar alle sikkerhedsråd og instrukser til senere brug.

Anvend ikke dette el-værktøj, før du har læst nær værende driftsvejledning samt vedlagte „Almindelige sikkerhedsråd“ (skriftnummer

3 41 30 054 06 1) nøje igennem og forstået det hele. Opbevar nævnte materiale til senere brug og giv det videre til en evt. ny ejer.

Læs og overhold ligeledes de gældende nationale arbejdsbeskyttende bestemmelser.

El-værktøjets formål:

Håndført skruemaskine til iskruning og løsning af skruer og møtrikker med det af FEIN godkendte tilbehør uden tilførsel af vand i vejrbeskyttede omgivelser.

Specielle sikkerhedsforskrifter.

Hold maskinen i de isolerede gribeflader, når arbejde udføres, hvor skruen kan ramme skjulte stromledninger eller maskinens egen ledning. Skruens kontakt med en spændingsførende ledning kan også sætte metalholdige maskindele under spænding, hvilket kan føre til elektrisk stød.

Hold æje med skjult liggende elektriske ledninger, gas- og vandrør. Kontrollér arbejdsområdet (f.eks. med en metalpejler), før arbejdet påbegyndes.

Sikre emnet. Et emne, der holdes med en spændeanordning, holdes mere sikkert end i hånden.

Hold godt fast i el-værktøjet. Der kan opstå høje reaktionsmomenter for en kort tid.

Sav ikke i asbestholdigt materiale. Asbest er registreret som kræftfremkaldende.

Det er forbudt at skrue eller nitte skilte og tegn på elværktøjet. En beskadiget isolering beskytter ikke mod elektrisk stød. Anvend klæbeetiketter.

Anvend ikke tilbehør, hvis det ikke er udviklet eller frigivet specielt af el-værktøjets fabrikant. Sikker drift er ikke kun givet ved, at tilbehøret passer til dit el-værktøj.

Rengør ventilationsåbningerne på el-værktøjet med regelmæssige mellemrum med ikke-metallisk værtøj. Motorblæseren trækker støv ind i huset. Dette kan føre til elektrisk fare, hvis store mængder metalstøv opsamles.

Kontrollér altid nettilslutningsledningen og netstikket for beskadigelser før brug.

Anbefaling: Brug altid el-værktøjet via en fejlstrømbe- skyttelseskontakt (RCD) med dimensioneret fejlstrøm på 30 mA eller mindre.

Vibrationsniveauet angivet i disse instruktioner er målt jævnfør en måleprocedure, normeret i EN 60745, og kan benyttes til indbyrdes sammenligning af el-værktøj. Den egner sig desuden til en foreløbig vurdering af vibrationsbelastningen.

Det angivne vibrationsniveau repræsenterer el-værktøjets vigtigste anvendelsesformer. Men hvis el-værktøjet benyttes på anden måde med ikke formålsbestemt tilbehør eller ved utilstrækkelig vedligeholdelse, kan vibrationsniveauet afvige. Derved kan vibrationsbelastningen i hele arbejdsperioden forøges betydeligt.

Ved en nøjagtig vurdering af vibrationsbelastningen bør der også tages højde for den tid, hvor værktøjet enten er slukket eller fortsat er tændt, men ikke er i egentlig brug. Det kan reducere vibrationsbelastningen i hele arbejdsperioden betydeligt.

Fastlæg yderligere sikkerhedsforanstaltninger til beskyttelse af brugeren mod vibrationernes effekt som f.eks.: Vedligeholdelse af el-værktøj og tilbehør, hold hænderne varme, organisation af arbejdsprocedurer.

Betjeningsforskrifter.

Tryk kun på retningsomskifteren, när motoren står stille. Udfør altid skruearbejde med dybdeanslag for at opnå et pålideligt arbejdsresultat.

SCU7-9: Brug ekstrahändtaget til arbejde med drejningsmoment „Fix“ (hårde skrueopgaver), da der kan opstå drejningsmomenter på over 28 Nm. Arbejd ikke med dybdeanslaget.

Drejningsmoment indstilles (se side 6 -7)

Tilspændingsmomentet afhænger også af den kraft, med hvilken el-værktøjet trykkes mod skruen.

Under ekstreme brugsbetingelser kan bearbejdning af metal føre til aflejring af ledende støv inde i el-værktøjet. El-værktøjets beskyt-

telsesisolering kan forringes. Blæs den indvendige side af el-værktøjet gennem ventilationsåbningerne igennem med tør og oliefri trykluft med hyppige mellemrum og forkoble et HFI-relæ.

Er el-værktøjets tilslutningsledning beskadliget, skal den erstattes med en specielt forberedt tilslutningsledning, der fås hos FEIN kundeservice.

Følgende dele kan du selv udskifte efter behov: tilbehør, dybdeanslag, ekstrahåndtag

38

da

Mangelsansvar/reklamationsret og garanti.

Mangelsansvaret/reklamationsretten er fastlagt i de lovbestemmelser, der gælder i det land, hvor maskinen markedsføres. Derudover yder FEIN garanti iht. FEIN fabrikantens garantierklæring.

Det kan være, at el-værktøjet kun leveres med en del af det tilbehør, der beskrives eller illustreres i driftsvejledningen.

Firmaet FEIN erklærer på eget ansvar, at dette produkt er i overensstemmelse med de gældende bestemmelser, der findes på den sidste side i denne driftsvejledning.

Emballage, udtjent el-værktøj og tilbehør bedes afleveret til miljøvenlig genbrug.

Original driftsinstruks for skrutrekker.
