ASse 636 - Schroevendraaier Fein - Gratis gebruiksaanwijzing en handleiding

Producttype	Elektrische schroevendraaier
Merk	Fein
Model	ASse 636
Voeding	Netvoeding (stroomkabel)
Nominale spanning	230 V ~ 50/60 Hz (typisch)
Opgenomen vermogen	Ca. 600 W (geschat)
Onbelast toerental	0 – 2800 t/min (geschat)
Max. aandraaimoment	Ca. 6 Nm (geschat)
Opname	Zeskantbinnenzeskant 1/4" (DIN 3126)
Gewicht	Ca. 1,5 kg (volgens EPTA)
Dubbele isolatie	Ja
Diepteaanslag	Ja, instelbaar
Extra handgreep	Ja (optioneel afhankelijk van model)
Belangrijkste functies	Schroeven en losschroeven, koppelinstelling, omkeerbare draairichting
Onderhoud	Reinig de ventilatieopeningen met droge perslucht
Veiligheid	Draag oogbescherming, koppel los voor ingreep
Reserveonderdelen beschikbaar	Werkgereedschap, diepteaanslag, extra handgreep, stroomkabel
Conformiteit	CE, versterkte dubbele isolatie
Recycling	Inleveren bij een erkend recyclingcentrum

Veelgestelde vragen - ASse 636 Fein

Hoe stel ik het aandraaimoment in op de Fein ASse 636?

Het koppel wordt ingesteld met de instelring nabij de boorkop. Draai deze om het koppel te verhogen of te verlagen. De standaardinstelling is voor kleine en middelgrote schroeven. Raadpleeg pagina 6-7 van de handleiding voor meer details.

Hoe verander ik de draairichting?

De schakelaar voor de draairichting bevindt zich boven de trekker. Bedien deze alleen bij volledige stilstand van de motor om schade aan het gereedschap te voorkomen.

Welke type bits kan ik gebruiken?

Het gereedschap is voorzien van een zeskantbinnenzeskant opname van 1/4 inch (DIN 3126). U kunt standaard schroefbits met deze bevestiging gebruiken.

Hoe installeer ik de diepteaanslag?

De diepteaanslag wordt over de boorkop geschoven en vastgezet met een schroef. Hiermee kunt u de schroefdiepte beperken voor een uniform resultaat. Gebruik de aanslag niet voor koppels boven 28 Nm en werk in de 'Fix'-stand met de extra handgreep.

Hoe onderhoud ik de schroevendraaier?

Reinig regelmatig de ventilatieopeningen met droge, niet-metalen perslucht om ophoping van geleidend stof te voorkomen. Bij intensief gebruik blaast u de binnenkant van het gereedschap uit en gebruikt u een aardlekschakelaar.

Kan ik deze schroevendraaier gebruiken om te boren?

Nee, dit gereedschap is uitsluitend ontworpen voor schroeven. Gebruik voor boren is niet toegestaan en kan het apparaat beschadigen.

Wat is de garantie op de Fein ASse 636?

De garantie voldoet aan de wettelijke voorschriften in het land van aankoop. Daarnaast biedt FEIN een fabrieksgarantie. Raadpleeg de handleiding voor de exacte voorwaarden.

Hoe vervang ik de stroomkabel?

Als de kabel beschadigd is, moet deze worden vervangen door een speciale kabel verkrijgbaar bij de FEIN-klantenservice. Probeer het niet zelf te repareren.

Welke veiligheidsmaatregelen moet ik nemen?

Houd het gereedschap vast aan de geïsoleerde oppervlakken, draag oogbescherming, controleer op verborgen kabels en koppel altijd los voor ingrepen. Gebruik een aardlekschakelaar van 30 mA.

Hoe recycle ik het gereedschap aan het einde van zijn levensduur?

Gooi het gereedschap niet bij het huishoudelijk afval. Breng het naar een erkend recyclingcentrum voor elektrische en elektronische apparaten.

GEBRUIKSAANWIJZING ASse 636 Fein

Oorspronkelijke gebruiksaanwijzing schroevendraaier.

Gebruikte symbolen, afkortingen en begrippen.

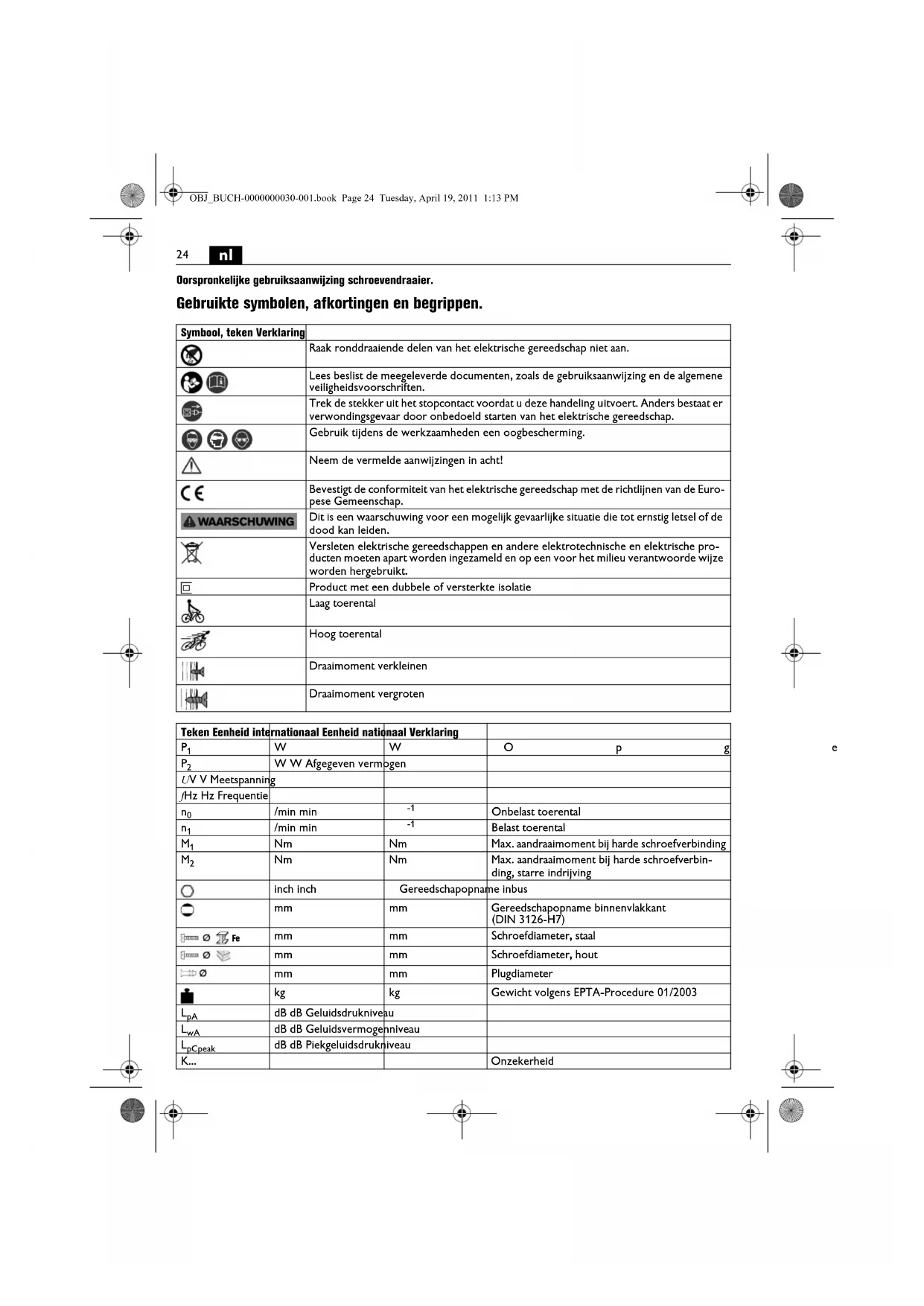

Symbool, teken Verklaring
[258S]		Raak ronddraaiende delen van het elektrische gereedschap niet aan.
		Lees beslist de meegeleverde documenten, zoals de gebruiksaanwijzing en de algemene veiligheidsvoorschriften.
		Trek de stekker uit het stopcontact voordat u deze handeling uitvoert. Anders bestaat er verwondingsgevaar door onbedoeld starten van het elektrische gereedschap.
[7704]		Gebruik tijdens de werkzaamheden een oogbescherming.
		Neem de vermelde aanwijzingen in acht!
[GWH4]		Bevestigt de conformiteit van het elektrische gereedschap met de richtlijnen van de Europese Gemeenschap.
⚠ WAARSCHUWING		Dit is een waarschuwing voor een mogelijk gevaarlijke situatie die tot ernstig letsel of de dood kan leiden.
		Versleten elektrische gereedschappen en andere elektrotechnische en elektrische producten moeten apart worden ingezameld en op een voor het milieu verantwoorde wijze worden hergebruikt.
[100]		Product met een dubbele of versterkte isolatie
[YBGC]		Laag toerental
		Hoog toerental
[02H4]		Draaimoment verkleinen
[ISHT]		Draaimoment vergroten

WAARSCHUWING

Teken Eenheid internationaal Eenheid nationaal Verklaring
P_1	W	W	O p g
P_2	W W Afgegeven vermogen
UV V Meetspanning
/Hz Hz Frequentie
n_0	/min min	-1	Onbelast toerental
n_1	/min min	-1	Belast toerental
M_1	Nm	Nm	Max. aandraaimoment bij harde schroefverbinding
M_2	Nm	Nm	Max. aandraaimoment bij harde schroefverbinding, starre indrijving
○	inch inch	Gereedschapopname inbus
○	mm	mm	Gereedschapopname binnenvlakkant (DIN 3126-H7)
Fe	mm	mm	Schroefdiameter, staal
∅	mm	mm	Schroefdiameter, hout
∅	mm	mm	Plugdiameter
	kg	kg	Gewicht volgens EPTA-Procedure 01/2003
L_pA	dB dB Geluidsdrukniveau
L_wA	dB dB Geluidsvermogene niveau
L_pCpeak	dB dB Piekgeluidsdrukniveau
K...			Onzekerheld

Teken Eenheid internationaal Eenheid nationaal Verklaring
P_1	W	W	O p g
P_2	W W Afgegeven vermogen
U/V V Meetspanning
/Hz Hz Frequentie
n_0	/min min	-1	Onbelast toerental
n_1	/min min	-1	Belast toerental
M_1	Nm	Nm	Max. aandraaimoment bij harde schroefverbinding
M_2	Nm	Nm	Max. aandraaimoment bij harde schroefverbinding, starre indrijving
○	inch inch	Gereedschapopname inbus
○	mm	mm	Gereedschapopname binnenvlakkant (DIN 3126-H7)
Fe	mm	mm	Schroefdiameter, staal
○	mm	mm	Schroefdiameter, hout
○	mm	mm	Plugdiameter
	kg	kg	Gewicht volgens EPTA-Procedure 01/2003
L_pA	dB dB Geluidsdrukniveau
L_wA	dB dB Geluidsvermogene niveau
L_pCpeak	dB dB Piekgeluidsdrukniveau
K...			Onzekerheld

Teken Eenheid internationaal Eenheid nationaal Verklaring
a	m/s ^2	m/s ^2	Trillingsemissiewaarde volgens EN 60745 (vectorsom van drie richtingen)
a_h	m/s ^2	m/s ^2	Trillingsemissiewaarde (schroeven)
	m, s, kg, A, mm, V, W, Hz, N, °C, dB, min, m/s ^2	m, s, kg, A, mm, V, W, Hz, N, °C, dB, min, m/s ^2	Basiseenheden en afgeleide eenheden uit het internationale eenhedenstelsel SI.

Voor uw veiligheid.

WAARSCHUWING

Lees alle veiligheidswaarschu- wingen en alle voorschriften.

Als de waarschuwingen en voorschriften niet worden opgevolgd, kan dit een elektrische schok, brand of ernstig letsel tot gevolg hebben.

Bewaar alle waarschuwingen en voorschriften voor toekomstig gebruik.

Gebruik dit elektrische gereedschap niet voordat u deze gebruiksaanwijzing en de meegeleverde

„Algemene veiligheidsvoorschriften" (documentnummer 3 41 30 054 06 1) grondig heeft gelezen en volledig heeft begrepen. Bewaar deze documentatie voor later gebruik en geef ze mee wanneer u het elektrische gereedschap doorgeeft of verkoopt.

Neem ook de geldende nationale arbeidsveiligheidsregels in acht.

Bestemming van het elektrische gereedschap:

Handgevoerde schroevendraaier voor het in- en uitdraalen van schroeven en moeren met de door FEIN goedgekeurde inzetgereedschappen en toebehoren zonder toevoer van water in een tegen weersinvloeden beschermde omgeving.

Bijzondere veiligheidsvoorschriften.

Houd het gereedschap aan de geïsoleerde greepvlakken vast als u werkzaamheden uitvoert waarbij de schroef verborgen stroomleidingen of de eigen stroomkabel kan raken. Contact van de schroef met een spanningvoerende leiding kan ook metalen delen van het gereedschap onder spanning zetten en tot een elektrische schok leiden.

Let op verborgen liggende elektrische leidingen en buizen voor gas en water. Controleer de werkomgeving voor het begin van de werkzaamheden, bijvoorbeeld met een metaaldetector.

Zet het werkstuk vast. Een in een spanvoorziening vastgezet werkstuk wordt steviger vastgehouden dan in uw hand.

Houd het elektrische gereedschap goed vast. Er kunnen gedurende korte tijd grote reactiemomenten optreden.

Bewerk geen asbesthoudend materiaal. Asbest geldt als kankerverwekkend.

Er mogen geen plaatjes of symbolen op het elektrische gereedschap worden geschroefd of geniet. Een beschadigde isolatie biedt geen bescherming tegen een elektrische schok. Gebruik stickers.

Gebruik geen toebehoren dat niet speciaal door de fabrikant van het elektrische gereedschap is ontwikkeld of vrijgegeven. Een veilig gebruik is niet alleen gegeven door het feit dat een toebehoren op uw elektrische gereedschap past.

Reinig de ventilatieopeningen van het elektrische gereedschap regelmatig met een niet-metalen gereedschap. De motorventilator zuigt stof in het machinehuis. Dit kan bij overmatige ophoping van metaalstof elektrische gevaren veroorzaken.

Controleer voor de ingebruikneming de netaansluitkabel en de netstekker op beschadigingen.

Advies: Gebruik het elektrische gereedschap altijd via een aardlekschakelaar met een uitschakelstroom van 30 mA of minder.

Hand- en armtrillingen

Het in deze gebruiksaanwijzing vermelde trillingsniveau is gemeten met een volgens EN 60745 genormeerde meetmethode en kan worden gebruikt om elektrische gereedschappen met elkaar te vergelijken. Deze is ook geschikt voor een voorlopige inschatting van de trillingsbelasting. Het aangegeven trillingsniveau representeert de hoofdzakelijke toepassingen van het elektrische gereedschap. Als echter het elektrische gereedschap wordt gebruikt voor andere toepassingen, met afwijkende inzetgereedschappen of onvoldoende onderhoud, kan het trillingsniveau afwijken. Dit kan de trillingsbelasting gedurende de gehele arbeidsperiode duldelijk verhogen.

Voor een nauwkeurige schatting van de trillingsbelasting moet ook rekening worden gehouden met de tijd waarin het gereedschap uitgeschakeld is, of waarin het gereedschap wel loopt, maar niet werkelijk wordt gebruikt. Dit kan de trillingsbelasting gedurende de gehele arbeidspériode duldelijk verminderen.

Leg extra veiligheidsmaatregelen ter bescherming van de bediener tegen het effect van trillingen vast, zoals: onderhoud van elektrische gereedschappen en inzetgereedschappen, warm houden van de handen, organisatie van het arbeidsproces.

Bedieningsvoorschriften.

Bedien de draairichtingomschakelaar alleen als de motor stilstaat.

Voer voor betrouwbare werkresultaten schroefverbindingen altijd met diepteaanslag uit.

SCU7-9: Gebruik bij werkzaamheden met draaimomentstand „Vast“ (starre indrijving) de extra handgreep, aangezien draaimomenten van meer dan 28 Nm kunnen ontstaan. Werk daarbij niet met de diepteaanslag.

Draaimoment instellen (zie pagina 6-7)

De fabrieksinstelling komt overeen met het bereik voor kleine tot middelgrote schroeven.

Het aandraaimoment is ook afhankelijk van de kracht waarmee het elektrische gereedschap tegen de schroef wordt geduwd.

nl

Onderhoud en klantenservice.

Onder extreme gebruiksomstandigheden kan bij het bewerken van metalen geleidend stof in het elektrische gereedschap terechtkomen.

Daardoor kan de veiligheidsisolatie van het elektrische gereedschap worden geschaad. Blaas regelmatig de binnenzijde van het elektrische gereedschap via de ventilatieopeningen met droge en olievrije perslucht schoon en sluit het gereedschap via een aardlekschakelaar aan.

Als de aansluitkabel van het elektrische gereedschap beschadigd is, moet deze worden vervangen door een speciaal daarvoor bedoelde aansluitkabel, die verkrijgbaar is bij de FEIN-klantenservice.

De volgende delen kunt u indien nodig zelf vervangen: inzetgereedschappen, diepteaanslag, extra handgreep

Wettelijke garantie en fabrieksgarantie.

De wettelijke garantie op het product geldt overeenkomstig de wettelijke regelingen in het land waar het product wordt verkocht. Bovendien biedt FEIN garantie overeenkomstig de FEIN-fabrieksgarantieverklaring.

Het is mogelijk dat bij het elektrische gereedschap slechts een deel van het in deze gebruiksaanwijzing beschreven en afgebeelde toebehoren wordt meegeleverd.

Conformiteitsverklaring.

De firma FEIN verklaart als alleen verantwoordelijke dat dit product overeenstemt met de geldende bepalingen die op de laatste pagina van deze gebruiksaanwijzing vermeld staan.

Milieubescherming en afvoer van afval.

Voer verpakkingen, versleten elektrische gereedschappen en toebehoren op een voor het milieu verantwoorde wijze af.
