Тип продукту	Електричний шуруповерт
Марка	Fein
Модель	ASse 636
Живлення	Мережа (кабель живлення)
Номінальна напруга	230 В ~ 50/60 Гц (типово)
Споживана потужність	Прибл. 600 Вт (орієнтовно)
Швидкість без навантаження	0 – 2800 об/хв (орієнтовно)
Макс. крутний момент	Прибл. 6 Нм (орієнтовно)
Тримач інструменту	Шестигранник внутрішній 1/4" (DIN 3126)
Вага	Прибл. 1,5 кг (згідно EPTA)
Подвійна ізоляція	Так
Обмежувач глибини	Так, регульований
Додаткова ручка	Так (опціонально, залежно від моделі)
Основні функції	Загвинчування та вигвинчування, регулювання крутного моменту, реверсивний напрямок обертання
Обслуговування	Очищати вентиляційні отвори сухим стисненим повітрям
Безпека	Носити захисні окуляри, відключати перед втручанням
Доступні запасні частини	Робочі інструменти, обмежувач глибини, додаткова ручка, кабель живлення
Відповідність	CE, посилена подвійна ізоляція
Переробка	Здати до відповідного центру переробки

Часті запитання - ASse 636 Fein

Як регулювати крутний момент на Fein ASse 636 ?

Регулювання моменту здійснюється за допомогою регулювального кільця, розташованого біля патрона. Повертайте його, щоб збільшити або зменшити момент. Стандартне налаштування підходить для малих та середніх гвинтів. Зверніться до сторінок 6-7 інструкції для отримання додаткових деталей.

Як змінити напрямок обертання?

Перемикач напрямку обертання знаходиться над курком. Активуйте його лише при повній зупинці двигуна, щоб уникнути пошкодження інструменту.

Які типи насадок я можу використовувати?

Інструмент оснащений тримачем з внутрішнім шестигранником 1/4 дюйма (DIN 3126). Ви можете використовувати стандартні насадки для закручування з таким кріпленням.

Як встановити обмежувач глибини?

Обмежувач глибини надягається на патрон і фіксується гвинтом. Він дозволяє обмежити глибину закручування для рівномірного результату. Для моментів понад 28 Нм не використовуйте обмежувач і працюйте в положенні 'Fix' з додатковою ручкою.

Як доглядати за шуруповертом?

Регулярно очищайте вентиляційні отвори сухим не металевим стисненим повітрям, щоб запобігти накопиченню струмопровідного пилу. При інтенсивному використанні видуйте внутрішню частину інструменту та використовуйте диференціальний вимикач.

Чи можна використовувати цей шуруповерт для свердління?

Ні, цей інструмент призначений лише для закручування. Використання для свердління не дозволено і може пошкодити пристрій.

Яка гарантія на Fein ASse 636?

Гарантія відповідає законодавчим нормам країни придбання. Додатково FEIN надає гарантію виробника. Зверніться до інструкції для точних умов.

Як замінити кабель живлення?

Якщо кабель пошкоджено, його слід замінити спеціальним кабелем, доступним у сервісному центрі FEIN. Не намагайтеся ремонтувати його самостійно.

Які запобіжні заходи безпеки слід вжити?

Тримайте інструмент за ізольовані поверхні, носіть захисні окуляри, перевірте відсутність прихованих кабелів і завжди відключайте перед будь-яким втручанням. Використовуйте диференціальний вимикач 30 мА.

Як утилізувати інструмент після закінчення терміну служби?

Не викидайте інструмент разом з побутовими відходами. Віднесіть його до авторизованого центру переробки електричних та електронних приладів.

ПОСІБНИК КОРИСТУВАЧА ASse 636 Fein

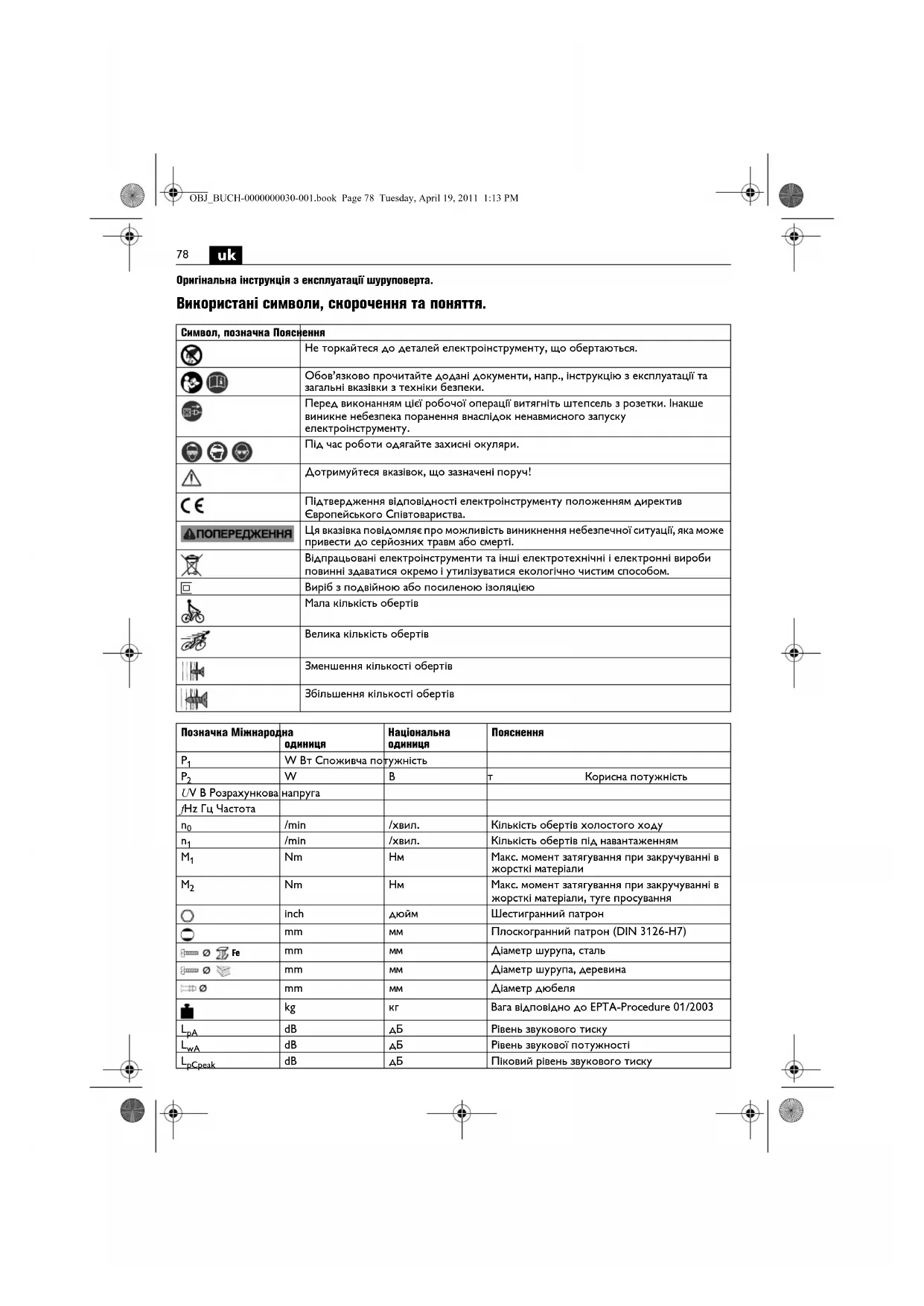

Оригінальна інструкція з експлуатації шуруповерта.

Використані символи, скорочення та поняття.

Символ, позначка Пояснення
	Не торкайтеся до деталей електроінструменту, що обертаються.
	Обов’язково прочитайте додані документи, напр., інструкцію з експлуатації та загальні вказівки з техніки безпеки.
[225X]	Перед виконанням цієї робочої операції витягніть штепсель з розетки. Інакше виникне небезпека поранення внаслідок ненавмисного запуску електроінструменту.
	Під час роботи одягайте захисні окуляри.
[T72T]	Дотримуйтеся вказівок, що зазначені поруч!
	Підтверждження відповідності електроінструменту положенням директив Європейського Співтовариства.
	Ця вказівка повідомляє про можливість виникнення небезпечної ситуації, яка може привести до серйозних травм або смерті.
	Відпрацьовані електроінструменти та інші електротехнічні і електронні вироби повинні здаватися окремо і утилізуватися екологічно чистим способом.
[IMAGE]	Виріб з подвійною або посиленою ізоляцією
	Мала кількість обертів
	Велика кількість обертів
	Зменшення кількості обертів
	Збільшення кількості обертів

Позначна Міжнародна одиниця		Національна одиниця	Пояснення
P_1	W Вт Споживча потужність
P_2	W	В	Т Корисна потужність
UV В Розрахункова напруга
/Hz Гц Частота
n_0	/min	/хвил.	Кількість обертів холостого ходу
n_1	/min	/хвил.	Кількість обертів під навантаженням
M_1	Nm	Нм	Макс. момент затягування при закручуванні в жорсткі матеріали
M_2	Nm	Нм	Макс. момент затягування при закручуванні в жорсткі матеріали, туге просування
○	inch	дюйм	Шестигранний патрон
○	mm	мм	Плоскогранний патрон (DIN 3126-H7)
Fe mm mm Діаметр шурупа, сталь	mm	мм	Діаметр шурупа, деревина
∅ mm mm Діаметр дюбеля	mm	мм	Діаметр дюбеля
	kg	кг	Вага відповідно до EPTA-Procedure 01/2003
L_pA	dB	дБ	Рівень звукового тиску
L_wA	dB	дБ	Рівень звукової потужності
L_pSpeak	dB	дБ	Піковий рівень звукового тиску

Позначка Міжнародна одиниця	Національна одиниця	Пояснення
К... Похибка
a	m/s ^2	м/c ^2
a_h	m/s ^2	м/c ^2
	m, s, kg, A, mm, V, W, Hz, N, °C, dB, mIn, m/s ^2	м, с, кг, А, мм, В, Вт, Гц, Н, °C, дБ, хвил., м/c ^2

Для Вашої безпени.

ПОПЕРЕДЖЕННЯ

Прочитайте всі правила з техніки безпени і вказівки.

Невиконання правил з техніки безпеки і вказівок може призводити до удару електричним струмом, пожежі та/або важких травм.

Зберігайте всі правила з техніки безпеки і вказівни на майбутнє.

Не застосовуйте цей електроінструмент, не прочитавши уважно та не зрозумівши дану інструкцію з експлуатації та додані «Загальні вказівки з техніки безпеки» (номер документа 3 41 30 054 06 1). Зберігайте названі документи для подальшого використання та додавайте їх до електроінструменту при його передачі в користування або при продажу. Зважайте також на чинні національні приписи з охорони праці.

Призначення електроінструменту:

Ручний шуруповерт для закручування та відкручування гвинтів/шурупів та гайок для роботи в закритих приміщеннях без подачі води з допущеними фірмою FEIN робочими інструментами та приладдям.

Специфічні вказівки з техніки безпеки.

При роботах, коли гвинт може зачепити заховану електропроводку або власний шнур живлення, тримайте електроінструмент за ізольовані рукоятки. Зачеплення гвинтом проводки, що знаходиться під напругою, може заряджувати також і металеві частини електроінструмента та призводити до удару електричним струмом.

Звертайте увагу на приховану електропроводну, газопроводи та водопроводи. Перед початком роботи перевірте зону роботи, напр., за допомогою металошукача.

Фіксуйте оброблювану деталь. Закріплена в затискному пристрої деталь утримується надійніше, ніж у Вашій руці.

Добре тримайте електроінструмент. Можливі короткі, але сильні реакційні моменти.

Не обробляйте материали, що містять азбест. Азбест вважається канцерогенним.

Забороняється закріплювати на електроінструменті таблички та позначки за допомогою гвинтів або заклепок. Пошкоджена ізоляція не захищає від ураження електричним струмом. Таблички треба приклеювати.

Не використовуйте приладдя, яке не було сконструйоване виробником електроінструменту саме для даного електроінструменту або на застосування яного немас дозволу виробника. Сама лише можливість закріплення приладдя на Вашому електроінструменті не є гарантією його безпечної експлуатації.

Регулярно очищайте вентиляційні щілинні електроінструменту неметалевими інструментами. Вентилятор двигуна затягує пил в корпус. Сильне накопичення металевого пилу може призвести до електричної небезпеки.

Перед увімкненням інструменту перевірте шнур живлення та штепсель на предмет пошкоджень.

Рекомендація: Завжди підключайте електроприлад до пристрою захисного вимнення із номінальним струмом спрацювання 30 мА або менше.

Вібрація руки

Зазначений в цих вказівках рівень вібрації вимірювався за процедурою, визначеною в EN 60745; нею можна користуватися для порівняння приладів. Цією цифрою можна користуватися також І для попередньої оцінки вібраційного навантаження.

Зазначений рівень вібрації стосується головних робіт, на які розрахований електроінструмент. Однак при застосуванні електроінструменту для інших робіт, роботі з іншими робочими інструментами або при недостатньому технічному обслуговуванні рівень вібрації може бути іншим. Це може значно збільшити вібраційне навантаження протягом всього часу роботи.

Для точної оцінки вібраційного навантаження треба ураховувати також і інтервали, коли прилад вимкнутий або коли він хоч і увімкнутий, але не використовується. Це може значно зменшити вібраційне навантаження протягом всього часу роботи.

Визначте додаткові заходи безпеки для захисту від вібрації працюючого з інструментом, як напр.: технічне обслуговування електроінструменту і робочих інструментів, тримання рук у теплі, організація робочих процесів.

uk

Вказівки з експлуатації.

Приводьте в дію перемикач напрямку обертання лише при зупиненому двигуні.

Для досягнення надійних результатів роботи завжди використовуйте під час закручування обмежувач глибини.

SCU7-9: При роботі на ступені обертального моменту «Fix» (туге просування) використовуйте додаткову рукоятку, оскільки можуть виникнути обертальні моменти понад 28 Нм. Не використовуйте при цьому обмежувач глибини.

Регулювання обертального моменту (див. стор. 6 -7)

Заводські настройки розраховані на шурупи невеликого та середнього розміру.

Момент затягування залежить також і від сили, з якою електроприлад притискується до шурупа.

Ремонт та сервісні послуги.

В екстремальних умовах застосування для обробки металів усередині

електроінструменту може осідати

електропровідний пил. Захисна ізоляція електроінструменту може пошкодитися.

Продувайте часто внутрішні частини інструменту через вентиляційні щілини сухим та нежирним стисненим повітрям та під'єднуйте пристрій захисного вимкнення.

У разі пошкодження мережного шнура електроінструменту його треба міняти на спеціальний шнур, який можна придбати в сервісний майстерні FEIN.

За необхідністю Ви можете самостійно замінити наступні деталі:

робочі інструменти, обмежувач глибини, додаткову рукоятку

Гарантія.

Гарантія на виріб надається відповідно до законодавчих правил країни збуту. Крім цього, фірма FEIN надає заводську гарантію відповідно до гарантійного талона виробника. Можливо, що в обсяг поставки Вашого електроінструменту входить не все описане або зображене в даній інструкції з експлуатації приладдя.

Заява про відповідність.

Фірма FEIN заявляє під свою особисту відповідальність, що цей виріб відповідає чинним приписам, викладеним на останній сторінці цієї інструкції з експлуатації.

Захист навколишнього середовища, утилізація.

Упаковку, відпрацьовані електроінструменти та приладдя потрібно утилізувати екологічно чистим способом.
