MANUAL DE UTILIZADOR BTX530 / BTX140 RAPID

Tradução das instruções originais

Conforme as diretivas relevantes da UE.

AVISOS GERAIS DE SEGURANÇA PARA FERRAMENTAS ELÉTRICAS

AVISO!! Leia todos os avisos de segurança, instruções, ilustrações e especificações fornecidas com esta ferramenta elétrica. O não cumprimento de todas as instruções abaixo descritas pode resultar em choque elétrico, incêndio ou ferimentos graves.

Guarde todos os avisos e instruções para referência futura.

O termo "ferramenta elétrica" nos avisos refere-se a uma ferramenta que funciona com eletricidade (com fio) ou com bateria (sem fios). 1) SEGURANÇA NA ÁREA DE TRABALHO a) Mantenha a área de trabalho limpa e bem iluminada. Áreas com confusão ou escuras convidam aos acidentes. b) Não trabalhe com ferramentas elétricas em atmosferas explosivas, como na presença de poeiras, gases ou líquidos inflamáveis. As ferramentas elétricas criam faíscas que podem inflamar poeiras e fumos. c) Mantenha os curiosos, crianças e visitantes afastados quando estiver a trabalhar com a ferramenta elétrica. As distra

ções podem fazer com que perca o controlo.

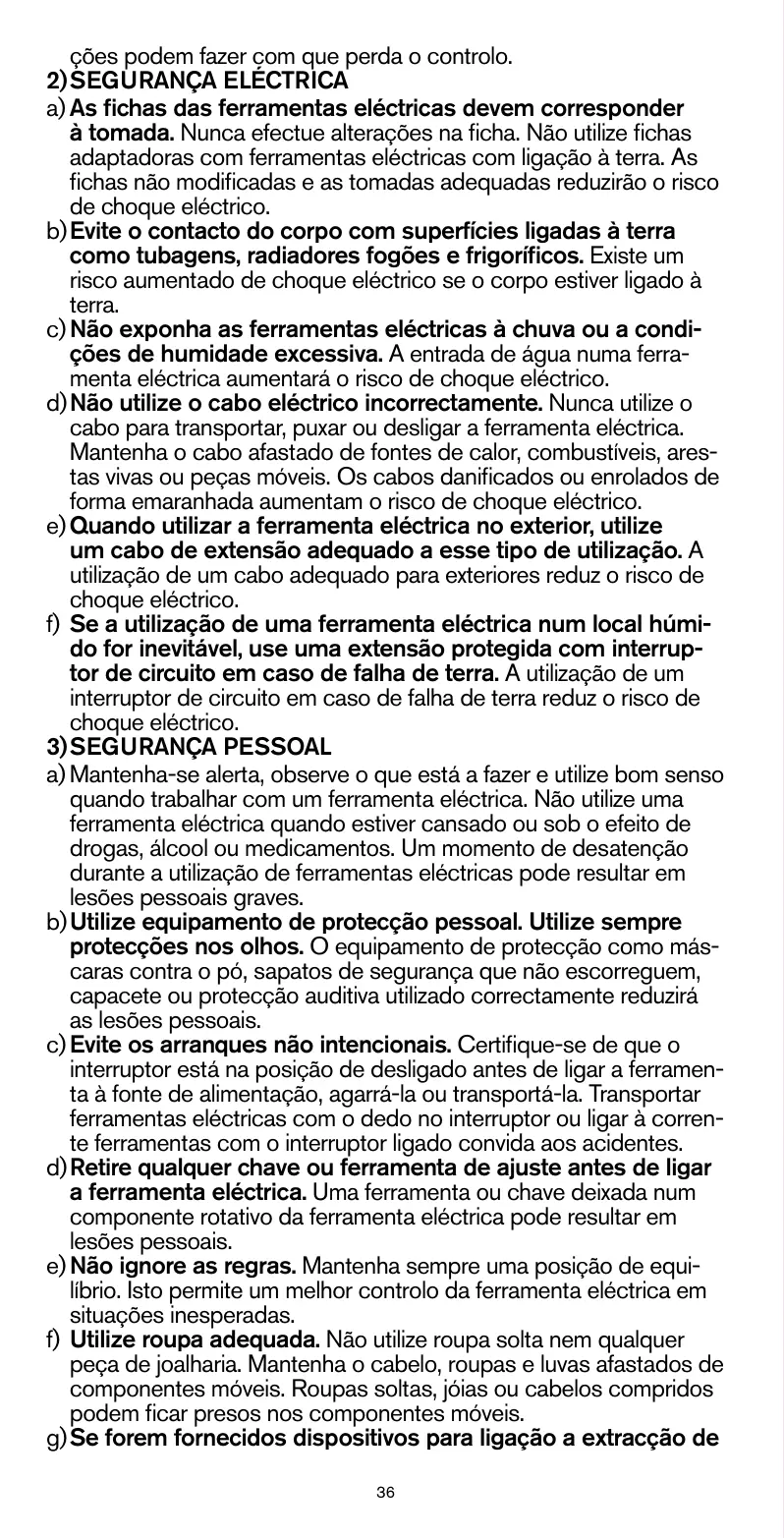

2) SEGURANÇA ELÉTRICA

3) SEGURANÇA PESSOAL

a) As fichas das ferramentas elétricas devem corresponder à tomada. Nunca efetue alterações na ficha. Não utilize fichas adaptadoras com ferramentas elétricas com ligação à terra. As fichas não modificadas e as tomadas adequadas reduzirão o risco de choque elétrico. b) Evite o contacto do corpo com superfícies ligadas à terra como tubagens, radiadores, fogões e frigoríficos. Existe um risco aumentado de choque elétrico se o corpo estiver ligado à terra. c) Não exponha as ferramentas elétricas à chuva ou a condições de humidade excessiva. A entrada de água numa ferramenta elétrica aumenta o risco de choque elétrico. d) Não utilize o cabo elétrico incorretamente. Nunca utilize o cabo para transporte, puxar ou desligar a ferramenta elétrica. Mantenha o cabo afastado de fontes de calor, combustíveis, arestas vivas ou peças móveis. Os cabos danificados ou enrolados de forma emaranhada aumentam o risco de choque elétrico. e) Quando utilizar a ferramenta elétrica no exterior, utilize um cabo de extensão adequado a esse tipo de utilização. A utilização de um cabo adequado para exteriores reduz o risco de choque elétrico. f) Se a utilização de uma ferramenta elétrica num local húmido for inevitável, use uma extensão protegida com interruptor de circuito em caso de falha de terra. A utilização de um interruptor de circuito em caso de falha de terra reduz o risco de choque elétrico. a) Mantenha-se alerta, observe o que está a fazer e utilize bom senso quando trabalhar com uma ferramenta elétrica. Não utilize uma ferramenta elétrica quando estiver cansado ou sob o efeito de drogas, álcool ou medicamentos. Um momento de desatenção durante a utilização de ferramentas elétricas pode resultar em lesões pessoais graves. b) Utilize equipamento de proteção pessoal. Utilize sempre proteções nos olhos. O equipamento de proteção como máscaras contra o pó, sapatos de segurança que não escorreguem, capacete ou proteção auditiva utilizados corretamente reduzirão as lesões pessoais. c) Evite os arranques não intencionais. Certifique-se de que o interruptor está na posição de desligado antes de ligar a ferramenta à fonte de alimentação, agarrá-la ou transportá-la. Transportar ferramentas elétricas com o dedo no interruptor ou ligar à corrente ferramentas com o interruptor ligado convida aos acidentes. d) Retire qualquer chave ou ferramenta de ajuste antes de ligar a ferramenta elétrica. Uma ferramenta ou chave deixada num componente rotativo da ferramenta elétrica pode resultar em lesões pessoais. e) Não ignore as regras. Mantenha sempre uma posição de equilíbrio. Isto permite um melhor controlo da ferramenta elétrica em situações inesperadas. f) Utilize roupa adequada. Não utilize roupa solta nem qualquer peça de joalharia. Mantenha o cabelo, roupas e luvas afastados de componentes móveis. Roupas soltas, joias ou cabelos compridos podem ficar presos nos componentes móveis. g) Se foram fornecidos dispositivos para ligação a extração de

pó e depósitos de recolha, certifique-se de que estão ligados e são devidamente realizados. A utilização de recipientes de recolha de pó pode reduzir os perigos relacionados com o pó.

h) Não permita que a familiaridade adquirida com a utilização frequente da ferramenta elétrica o torne complacente e leve a ignorar os princípios de segurança. Uma utilização descuidada pode causar ferimentos graves numa fração de segundo. 4) UTILIZAÇÃO E CUIDADOS A TER COM A FERRAMENTA ELÉTRICA a) Não force a ferramenta elétrica. Utilize a ferramenta elétrica correta para a aplicação a que se destina. Uma ferramenta elétrica correta fará um trabalho melhor e mais seguro à velocidade para que foi concebida. b) Não utilize a ferramenta elétrica se o interruptor não ligar e desligar. Qualquer ferramenta elétrica que não possa ser controlada com o interruptor é perigosa e deve ser reparada. c) Desligue a ficha da ferramenta elétrica da fonte de alimentação e/ou da bateria antes de efetuar ajustes, mudar acessórios ou guardar a ferramenta. Estas medidas de segurança preventivas reduzem o risco de arranque acidental da ferramenta elétrica. d) Coloque as ferramentas elétricas não utilizadas fora do alcance das crianças, e não permita que pessoas não familiarizadas com a ferramenta elétrica a utilizem. As ferramentas elétricas são perigosas nas mãos de pessoas sem experiência adequada. e) Manter ferramentas elétricas e acessórios. Verifique se há desalinhamento ou dobras nas peças móveis, quebra de peças ou qualquer outra condição que possa afetar o funcionamento da ferramenta. Se estiver danificada, envie-a para reparação antes de a utilizar. Muitos acidentes são causados pela manutenção inadequada das ferramentas elétricas. f) Mantenha as ferramentas de corte afiadas e limpas. As ferramentas de corte com arestas afiadas que tenham uma manutenção adequada bloqueiam mais raramente e são fáceis de controlar. g) Utilize a ferramenta elétrica, acessórios e pontas da ferramenta de acordo com estas instruções, tendo em conta as condições de trabalho e as tarefas a serem executadas. A utilização da ferramenta elétrica para tarefas diferentes daquelas para que foi concebida pode resultar em situações perigosas. h) Mantenha a superfície dos cabos e pegas secas, limpas e livres de óleos. Cabos e pegas escorregadias não permitem um manuseamento e controlo seguro da ferramenta em situações inesperadas. 5) MANUSEIO E UTILIZAÇÃO CUIDADOSOS DE FERRAMENTAS COM ACUMULADORES a) Só carregar acumuladores em carregadores recomendados pelo fabricante. Há perigo de incêndio se um carregador apropriado para um certo tipo de acumuladores for utilizado para carregar acumuladores de outros tipos. b) Só utilize ferramentas elétricas com os acumuladores especificados. A utilização de outros acumuladores pode levar a lesões e perigo de incêndio. c) Quando as baterias não estiverem a ser utilizadas, mantenha-as afastadas de outros objetos metálicos como grampos para papel, moedas, chaves, pregos, parafusos, ou outros objetos

metálicos que possam fazer uma ligação dos terminais. Um curto-circuito entre os contactos do acumulador pode ter como consequência queimaduras ou fogo.

d) No caso de aplicação incorreta pode sair líquido do acumulador. Evitar o contacto. No caso de um contacto acidental, deverá enxugar com água. Se o líquido entrar em contacto com os olhos, também deverá consultar um médico. Líquido que escapa do acumulador pode levar a irritações da pele ou a queimaduras.

e) Não utilize uma bateria ou ferramenta danificada ou modificada. Baterias danificadas ou modificadas podem ter comportamentos imprevisíveis, podendo resultar em incêndio, explosão ou risco de ferimentos.

f) Não exponha a bateria ou a ferramenta elétrica a fogo ou a temperaturas elevadas. A exposição ao fogo ou a temperaturas acima de 130 °C / 265 °F pode provocar uma explosão.

g) Siga todas as instruções de carregamento e não carregue a bateria ou ferramenta sob temperaturas fora da faixa de temperatura especificada nas instruções. Carregar de forma incorreta ou sob temperaturas fora da faixa especificada pode danificar a bateria e aumentar o risco de incêndio.

6) ASSISTÊNCIA TÉCNICA

a) A assistência técnica da ferramenta elétrica deve ser efetuada por pessoal devidamente qualificado, utilizando apenas peças sobressalentes idênticas. Este procedimento assegura que é mantida a segurança da ferramenta elétrica. b) Nunca conserte baterias danificadas. A reparação de baterias só deve ser executada pelo fabricante ou por fornecedores de serviço autorizados.

Assuma sempre que a ferramenta contém agrafos. A falta de cuidado no manuseio do agrafador pode resultar no disparo inesperado dos agrafos e em lesões pessoais. - Não aponte a ferramenta na sua direção ou na direção de outras pessoas que estejam nas proximidades. O acionamento inesperado fará disparar um agrafo e poderá causar ferimentos. - Não acione a ferramenta exceto se ela estiver firmemente encostada na peça de trabalho. Se a ferramenta não estiver em contacto com a peça de trabalho, o agrafador pode-se desviar do alvo. - Desligue a ferramenta da fonte de alimentação quando o agrafo estiver na ferramenta. Ao retirá-lo, o agrafador pode ser ativado acidentalmente se estiver ligado. - Tenha cuidado ao retirar um agrafador que esteja no meio de outras ferramentas. O mecanismo pode estar sob pressão e o agrafador pode ser forçado a disparar ao ser retirado do meio das outras ferramentas. - Não utilize este agrafador para fixar cabos elétricos. Ele não foi concebido para a instalação de cabos elétricos e pode danificar o seu isolamento, podendo provocar, por isso, choques elétricos ou riscos de incêndio.

ESPECIFICAÇÕES TÉCNICAS

Agrafador de bateria, número do modelos	BTX530	BTX140
Tipo de agrafo	Rapid 53	Rapid 140
Comprimento do agrafo	6-14 mm	6-14 mm
Capacidade maior de agrafos no cartucho	112 pçs	66 pçs
Tipo, comprimento do prego	Rapid T8, 15-30 mm
Capacidade maior de pregos no cartucho	66 pçs
Dimensão da ferramenta (Bateria incluida) A x L X C	195 x 60 x 220 mm
Peso da ferramenta	1,360 kg
Bateria
Tipo, Voltagem	Li-lon, 7.2 V
Capacidade	1.300 mAh
Tempo dearga	90 min
Disparos porarga(máx)	≈ 1500 disparos
Velocidade	20 disparos/min
Carregador
Entrada	100-240 V, 50-60 Hz
Saida	8,4 V cc
Potência	1.000 mA

EMISSÃO DE RUÍDO

Nível da pressão sonora ponderada A LpA = 79,3 dB(A), variabilidade K = 3 dB(A)

Nível da pressão sonora ponderada A LwA = 90,3 dB(A), variabilidade K = 3 dB(A)

É recomendada a utilização de proteção auditiva para o operador.

VIBRAÇÃO

Valor total da vibração=1,214 m/s², variabilidade K=1,5 m/s²

O valor total da vibração declarada foi avaliado de acordo com um método de teste padrão, e pode ser utilizado para comparar uma ferramenta com outras

O valor total de vibração declarado também pode ser utilizado numa avaliação preliminar de exposição

AVISO

A emissão da vibração durante a utilização atual da ferramenta elétrica pode diferir do valor total declarado, dependendo do modo com que a ferramenta é utilizada.

É necessário identificar medidas de segurança para proteger o operador com base nas condições reais de utilização (tendo em conta todo o ciclo operacional, desde o ligar da máquina, máquina em funcionamento, disparo, intervalo de disparo e até ao desligar da máquina).

MONTAGEM

DEFINIÇÕES (Figura 1, 2 e 10)

D: Botões de desbloqueio

G: Carril

1: Ponto de carregamento

B: Gatilho

E: Dispositivo de segurança

H: Cartucho

K: Carregador

Bateria

F: Trinco do cartucho

1: Tomada

LED

REMOÇÃO E CONEXÃO DA BATERIA

1. Para retirar a bateria C, prima os botões de desbloqueio D e deslize-a para fora do dispositivo (Figura 3).
2. Para ligar a bateria, deslize-a na direção oposta até ouvir um clique (Figura 4).

CARREGAR AGRAFOS/PREGOS NO CARTUCHO

1. Pressione o trinco do cartucho F para removê-lo do agrafador.
2. Deslize o carril G para trás.
3. Insira as fitas de agrafos/pregos como mostra a figura 8 e 9.
4. Feche o cartucho, empurrando o carril para a frente até bloquear.

REMOVER AGRAFOS/PREGOS DO CARTUCHO

1. Pressione o trinco do cartucho F para removê-lo do agrafador.
2. Deslize o carril G para trás.
3. Remova os agrafos/pregos do cartucho.
4. Feche o cartucho.

FUNCIONAMENTO

AGRAFAR/PREGAR

1. Certifique-se de que a ferramenta está em boas condições de trabalho.
2. Rode o botão de ajuste da potência A para regular a profundidade de penetração dos agrafos/pregos sem cabeça, de acordo com os seus requisitos (Figura 5).
3. Prima firmemente o dispositivo de segurança contra a peça a trabalhar até ele ser premido alguns milímetros (Figura 6).
4. Prima rapidamente o gatilho B e, em seguida, solte-o (Figura 7).
5. O gatilho fica bloqueado desde que não prima o dispositivo de segurança contra a peça a trabalhar, evitando assim o funcionamento acidental.

INSTRUÇÕES DE FUNCIONAMENTO DO CARREGADOR

Não utilize a ferramenta durante o procedimento de carga. 1. Retire a bateria da ferramenta. 2. Ligue o ponto de carregamento 1 do carregador na tomada 1 da bateria (Figura 10). 3. Ligue o carregador K à corrente elétrica. → O LED L no carregador ficará vermelho durante o

carregamento (Figura 10).

1. Quando a bateria estiver totalmente carregada, o LED do carregador fica verde (Figura 10).
2. Desligue a ficha 1 da tomada 1 e desligue o carregador K da corrente elétrica.
3. Carregue apenas à temperatura ambiente entre 10°C e 50°C.
4. Durante o processo de carregamento, o carregador pode ficar quente. Esta é uma situação normal.
5. Não armazene a bateria em locais onde a temperatura ultrapasse os 50°C.

NOTA: Para um melhor desempenho, prima a ferramenta contra a peça de trabalho.

NOTA: Caso um agrafo ou prego fique bloqueado, leia a secção de manutenção. NÃO fazer funcionar a ferramenta para resolver o bloqueio, pois isso pode danificá-la.

NOTA: Durante o funcionamento, a ferramenta pode ficar quente. Esta é uma situação normal. No entanto, se a ferramenta começar a ficar demasiado quente, deixe de a utilizar e aguarde que arrefeça.

NOTA: O agrafador deve ser utilizado apenas para o objetivo a que se destina. Esta ferramenta destina-se a fixar madeira, cartão, material de isolamento, tecidos, folha, pele e materiais semelhantes em superfícies de madeira ou materiais semelhantes a madeira, apenas para utilização doméstica.

NOTA: Utilize a ferramenta apenas com as baterias corretas.

MANUTENÇÃO

MANUTENÇÃO PADRÃO

1. Inspecione todos os parafusos e aperte-os, se necessário.
2. Mantenha todas as aberturas de ventilação limpas de pó e sujidade.
3. Retire as baterias antes de limpar a ferramenta.
4. Limpe a ferramenta utilizando um pano seco ou húmido. NUNCA utilize solventes.
5. Mantenha o canal do cartucho limpo.
6. NÃO utilize óleo ou massa lubrificante nos componentes.
7. Certifique-se de que o agrafador não está danificado. Substitua ou repare antes de utilizar.

LIMPAR UM AGRAFO/PREGO BLOQUEADO

1. Pressione o trinco do cartucho F para removê-lo do agrafador.
2. Deslize o carril ⑥ para fora.
3. Retire os agrafos/pregos soltos do cartucho.
4. Utilize um pino com uma extremidade afiada para retirar agrafos/pregos bloqueados.

AVISO!!

NÃO altere nem separe os componentes deste agrafador, nem instale acessórios especiais.

Se o fizer, pode causar lesões pessoais.

Se ocorrer alguma falha da ferramenta/carregador apesar dos cuidados tidos nos procedimentos de fabrico e testes, a reparação deve ser efectuada por um centro de assistência pós-venda de ferramentas Rapid.

AMBIENTE

Recolha separada do lixo. Não coloque as ferramentas elétricas usadas junto com o lixo doméstico! Em conformidade com a Diretiva Europeia 2012/19/EU sobre equipamento elétrico e eletrónico usado.

• Quando a ferramenta necessitar de ser substituída, ou se não for mais utilizada, deve ser entregue num centro de recolha de lixo para reciclagem.
• Bateria: As baterias são recicláveis.

A bateria pode ser recarregada inúmeras vezes. No final do tempo de vida útil, descarregue a bateria completamente, retire-a da ferramenta e entregue-a num centro de reciclagem local.
