MANUALE UTENTE BTX530 / BTX140 RAPID

volledig te ontladen, uit het gereedschap te verwiideren en in te leveren bij een inzamelingspunt voor recycling

BTX530 / BTX140 Traduzione delle istruzioni originali (QG)

Rispetta le direttive UE C €

NORME DI SICUREZZA GENERALI PER L'USO DEGLI UTENSILI ELETTRICI ATTENZIONEI!! Leggere tutte le avvertenze di sicurezza, le

istruzioni, le illustrazioni e le specifiche fornite con questo A

utensile elettrico. La mancata osservanza di tutte le istruzioni

elencate di seguito pu provocare scosse elettriche, incendie /

Conservare tutte le avvertenze e le istruzioni per

Nelle avvertenze, per “utensile elettrico” si intende sia un utensile

elettrico con cavo che a batteria (senza cavo).

1)SICUREZZA DELLAREA DI LAVORO

a) Mantenere sempre l’area di lavoro pulita e ben illuminata. Banchi da lavoro disordinati e scarsa illuminazione aumentano il rischio di incidente.

b)Non utilizzare gli utensili elettrici in atmosfere esplosive, ad es. in presenza di liquidi, gas o polveri infiammabili. Gi utensili elettrici comportano la formazione di scintille che possono innescare polveri o fumi.

c)Mantenere sempre eventuali passanti, bambini e visitatori a distanza di sicurezza dall'utensile elettrico. Eventuali distrazioni possono comportare la perdita di controllo dell'utensile.

2)SICUREZZA ELETTRICA

a) La tensione di rete deve corrispondere a quella indicata sulfutensile. La spina non deve essere modificata in alcun modo. Non utilizzare eventuali adattatori con utensili elettrici collegati a terra. L'uso di spine e prese corrette riduce il rischio di scossa elettrica.

b)Evitare il contatto del corpo con superfici messe a terra come tubi, radiatori, fornelli e refrigeratori. || collegamento a terra del

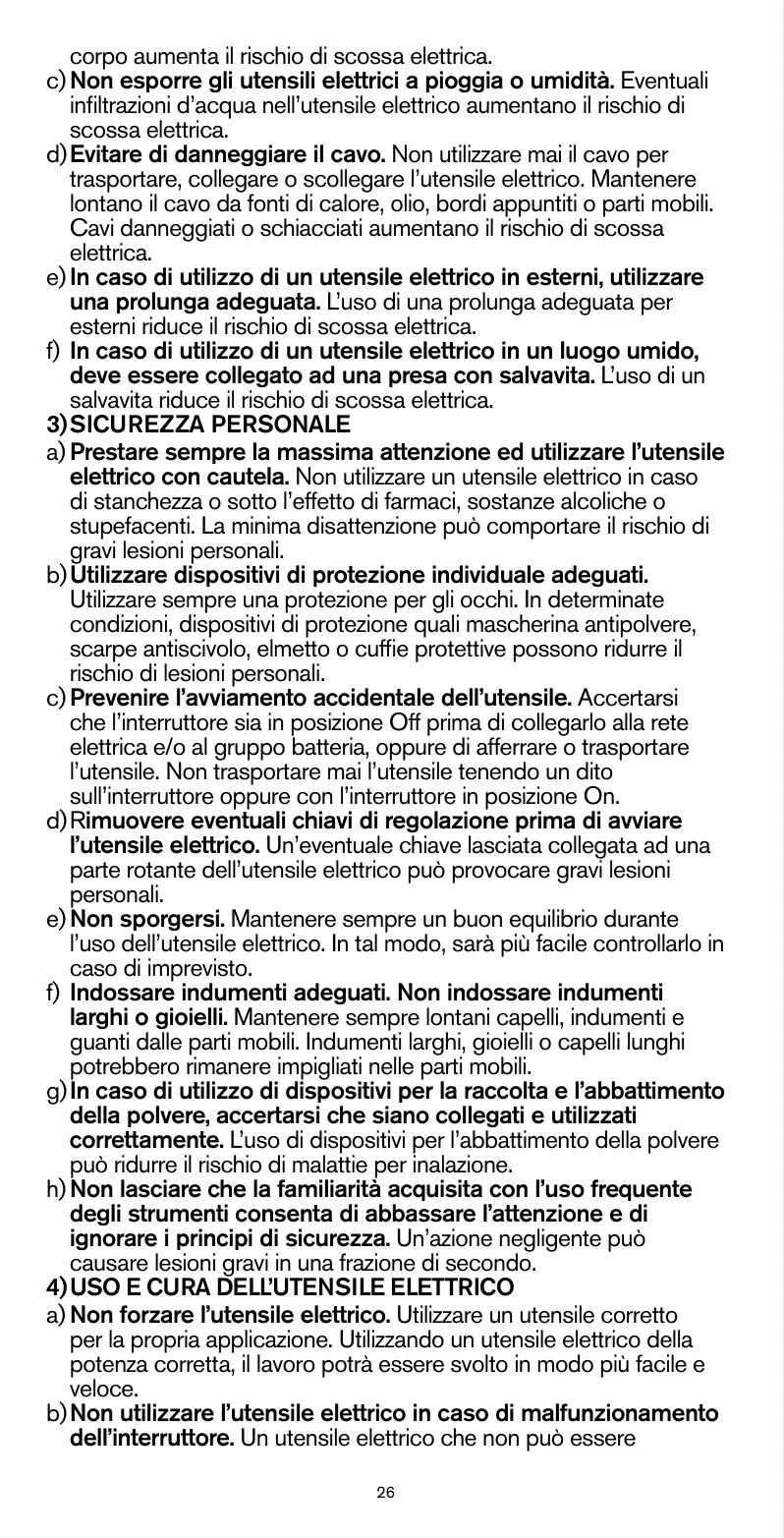

corpo aumenta il rischio di scossa elettrica.

c) Non esporre gli utensili elettrici a pioggia o umidità. Eventuali infiltrazioni d'acqua nell'utensile elettrico aumentano il rischio di scossa elettrica.

d)Evitare di danneggiare il cavo. Non utilizzare mai il cavo per trasportare, collegare o scollegare l'utensile elettrico. Mantenere lontano il cavo da fonti di calore, olio, bordi appuntiti o parti mobili. Cavi danneggjiati o schiacciati aumentano il rischio di scossa elettrica.

e)In caso di utilizzo di un utensile elettrico in esterni, utilizzare una prolunga adeguata. L'uso di una prolunga adeguata per esterni riduce il rischio di scossa elettrica.

f) In caso di utilizzo di un utensile elettrico in un luogo umido, deve essere collegato ad una presa con salvavita. L'uso di un salvavita riduce il rischio di scossa elettrica.

3)SICUREZZA PERSONALE

a) Prestare sempre la massima attenzione ed utilizzare l’utensile elettrico con cautela. Non utilizzare un utensile elettrico in caso di stanchezza o sotto l'effetto di farmaci, sostanze alcoliche o stupefacenti. La minima disattenzione pud comportare il rischio di gravi lesioni personali.

b)Ütilizzare dispositivi di protezione individuale adeguati. Utilizzare sempre una protezione per gli occhi. In determinate condizioni, dispositivi di protezione quali mascherina antipolvere, scarpe antiscivolo, elmetto o cuffie protettive possono ridurre il rischio di lesioni personal.

c)Prevenire l’avviamento accidentale dell’'utensile. Accertarsi che l'interruttore sia in posizione Off prima di collegarlo alla rete elettrica e/o al gruppo batteria, oppure di afferrare o trasportare l'utensile. Non trasportare mai l'utensile tenendo un dito sull'interruttore oppure con l'interruttore in posizione On.

d)Rimuovere eventuali chiavi di regolazione prima di avviare lutensile elettrico. Un'eventuale chiave lasciata collegata ad una parte rotante dell'utensile elettrico pud provocare gravi lesioni personali.

e) Non sporgersi. Mantenere sempre un buon equilibrio durante l’uso dell’utensile elettrico. In tal modo, sarà più facile controllarlo in caso di imprevisto.

f) Indossare indumenti adeguati. Non indossare indumenti larghi o gioielli. Mantenere sempre lontani capelli, indumenti e guanti dalle parti mobili. Indumenti larghi, gioielli o capelli lunghi potrebbero rimanere impigliati nelle parti mobili.

g)in caso di utilizzo di dispositivi per la raccolta e l’abbattimento della polvere, accertarsi che siano collegati e utilizzati correttamente. L'uso di dispositivi per l'abbattimento della polvere pu ridurre il rischio di malattie per inalazione.

h) Non lasciare che la familiarità acquisita con l’uso frequente degli strumenti consenta di abbassare l’attenzione e di ignorare i principi di sicurezza. Un'azione negligente pud causare lesioni gravi in una frazione di secondo.

4)USO E CURA DELLUTENSILE ELETTRICO

a) Non forzare l’utensile elettrico. Utilizzare un utensile corretto per la propria applicazione. Utilizzando un utensile elettrico della potenza corretta, il lavoro potrà essere svolto in modo più facile e veloce.

b) Non utilizzare l’utensile elettrico in caso di malfunzionamento dellinterruttore. Un utensile elettrico che non pud essere

controllato con l'interruttore è pericoloso e deve essere riparato.

c)Scollegare la spina dalla presa elettrica e/o rimuovere il gruppo batteria dall'utensile elettrico prima di eventuali regolazioni, sostituzioni di accessori oppure prima di riporre l'utensile elettrico. Queste precauzioni riducono il rischio di avviamento accidentale dell'utensile elettrico.

d)Tenere gli utensili elettrici fuori dalla portata dei bambini e non consentirne l’uso a persone inesperte. Nelle mani di utenti inesperti, gli utensili elettrici sono molto pericolosi.

e) Manutenzione degli utensili elettrici e degli accessori. Verificare che le parti mobili non siano piegate o disallineate e che non vi siano parti danneggjiate o altre condizioni che possono comprometterne il corretto funzionamento. In caso di danni, l'utensile elettrico deve essere riparato prima dell'uso. Molti incidenti sono dovuti alla manutenzione inadeguata degli utensili elettrici.

#) Mantenere gli utensili di taglio affilati e puliti. Utensili di taglio in buone condizioni e affilati si piegano meno facilmente e sono più facil da controllare.

g)Utilizzare l’utensile elettrico, gli accessori, gli inserti ecc. nel rispetto delle presenti istruzioni e tenendo conto sia delle condizioni di lavoro che del lavoro da svolgere. L'utilizzo dell'utensile elettrico per operazioni diverse da quelle previste pud comportare situazioni di pericolo.

h) Mantenere le impugnature e le superfici di presa asciutte, pulite e prive di olio e grasso. Impugnature e superfici di presa scivolose non consentono una gestione e un controllo sicuro dello strumento in situazioni impreviste.

5) TRATTAMENTO ED UTILIZZO APPROPRIATO DI UTENSILI DOTATI DI BATTERIE RICARICABILI

a) Caricare la batteria ricaricabile solo ed esclusivamente nei dispositivi di carica consigliati dal produttore. Per un dispositivo di carica previsto per un determinato tipo di batteria sussiste pericolo di incendio se viene utilizzato con un tipo diverso di batteria ricaricabile.

b)Avere cura d'impiegare negli elettroutensili solo ed esclusivamente batterie ricaricabili esplicitamente previste. L'uso di batterie ricaricabili di tipo diverso potrà dare insorgenza a lesioni e comportare il rischio d'incendi.

c) Quando non viene utilizzato, conservare il gruppo batteria lontano da oggetti metallici come graffette, monete, chiavi, chiodi, viti o altri piccoli oggetti metallici che potrebbero comportare il contatto tra i terminali. Un eventuale corto circuito tra i contatti dell'accumulatore potrà dare origine a bruciature o ad incendi.

d)in caso d’impiego errato si provoca il pericolo di fuoriuscita di liquido dalla batteria ricaricabile. Evitarne assolutamente il contatto. In caso di contatto accidentale, sciacquare accuratamente con acqua. Rivolgersi immediatamente al medico, qualora il liquido dovesse entrare in contatto con gli occhi. Il liquido fuoriuscito dalla batteria ricaricabile potrà causare irritazioni cutanee o ustioni.

e) Non utilizzare batterie o utensili danneggiati o modificati.

Le batterie danneggiate o modificate possono presentare un comportamento imprevedibile e innescare incendi, provocare esplosion o lesioni.

f) Non esporre il pacco batteria o l’attrezzo a fiamme o a temperature eccessive. L'esposizione al fuoco o a una

temperatura superiore a 130 ° C / 265 ° F possono causare esplosioni.

g) Seguire tutte le istruzioni di ricarica e non caricare il pacco batteria o lo strumento al di fuori dell'intervallo di temperatura specificato nelle istruzioni. Caricare in modo improprio o a temperature al di fuori dell'intervallo specificato pud danneggjiare la batteria e aumentare il rischio di incendio.

a) Lutensile elettrico deve essere riparato da un tecnico qualificato utilizzando esclusivamente ricambi originali. In questo modo, è possibile mantenere il livello di sicurezza originale dell'utensile elettrico.

b) Non utilizzare mai batterie danneggiate. Il ricambio dei pacchi batteria deve essere eseguito solo dal produttore o dai fornitori di servizi autorizzati.

AVVERTENZE DI SICUREZZA PER LA FISSATRICE

= Considerare sempre l’utensile come se fosse carico. La movimentazione incauta della fissatrice pud comportare lo sparo accidentale dei chiodi con il rischio di gravi lesioni personali.

* Non puntare l'utensile verso se stessi o gli altri. Lo sparo accidentale dei chiodi pu provocare gravi lesioni personali.

“ Non azionare l’utensile finché non è appoggiato saldamente contro il pezzo da fissare. In caso contrario, il chiodo potrebbe rimbalzare sul pezzo.

* Scollegare l’utensile dalla presa elettrica prima di rimuovere eventuali chiodi inceppati. Durante la rimozione di un chiodo inceppato, la fissatrice potrebbe attivarsi accidentalmente se è ancora collegata.

“ Prestare la massima attenzione durante la rimozione di eventuali chiodi inceppati. || meccanismo potrebbe essere sotto pressione e il chiodo potrebbe essere sparato accidentalmente.

“ Non utilizzare l’utensile per il fissaggio di cavi elettrici. Non è progettato per tale applicazione e potrebbe danneggiare la guaina isolante del cavo con conseguente rischio di scossa elettrica o incendio.

DATI TECNICI Fissatrice a batteria, modello BTX530 BTX140 Tipo di graffetta Rapid 53 Rapid 140 Lunghezza delle graffe 6-14 mm 6-14 mm Capacita massima del caricatore, graffe 112pz 66 pz Tipo di chiodino, lunghezza Rapid T8, 15-80 mm Capacita massima del caricatore, chiodi 66 pz Dimensioni dell'utensile (batteria inclusa) À x L x P 195 x 60 x 220 mm Peso dellutensile 1,360 kg Batteria Tipo, Voltaggio loni di litio, 22 V Capacità 1800 mAh Tempo di ricarica 90 min. Coipi per carica, max = 1500 colpi Velocità 20 colpi/min. Caricabatterie Ingresso 100-240 V, 50-60 Hz Uscita BAV cc

Potenza 1000 mA LIVELLO ACUSTICO Livell di pressione sonora ponderato su A: LpA=79,8 dB(A), incertezza K = 3 dB(A)

Livello di potenza acustica ponderato su A: LwA=90,3 dB(A), incertezza K = 3 dB(A).

Si raccomanda che l'operatore indossi protezione per l'udito.

VIBRAZIONI Valore totale di vibrazioni=1,214 m/s2, incertezza K=1,5 m/s?

Il valore totale di vibrazioni dichiarato à stato misurato secondo un metodo standard e puè essere utilizzato per confrontare un utensile con un altro.

Il valore totale di vibrazioni dichiarato puô essere utilizzato anche per una valutazione preliminare del lello di esposizione.

AVVERTENZA Le vibrazioni effettive durante l'uso dell'utensile elettrico possono differire rispetto al valore

totale dichiarato in base alle condizioni in cui viene utilizzato l'utensile. VAN Ë necessario identificare le misure di sicurezza per proteggere l'operatore che si basano

su una stima dell'esposizione nelle effettive condizioni d'uso (tenendo conto di tutte le parti del ciclo operativo come i tempi in cui lo strumento è spento e quando è inattivo oltre al tempo di attivazione).

ASSEMBLAGGIO DEFINIZIONI (Figura 1, 2 e 10) @ : Pomell di regolazione della potenza © : Griletto @: Gruppo batterie ©: Puisanti di sbloccaggio @: Fermo di sicurezza @ : Fermo del caricatore @: Cursore ©: Caricatore O:Presa @: Punto diricarica @: Caricabatterie O@:LE0 RIMOZIONE E COLLEGAMENTO DELLA BATTERIA 1. Per rimuovere la batteria @, premere i pulsanti di sbloccaggio ® ed estrarre la batteria dall'utensile (Figura 8). 2. Per collegare la batteria, inserirla in direzione opposta finché non scatta in posizione (Figura 4). CARICAMENTO DI GRAFFETTE/CHIODINI NEL CARICATORE 1. Premere il fermo del caricatore @ per sbloccarlo dal corpo. 2. Tirare indietro il cursore 8. Inserire i punti metalici / banda di chiodi come mostrato nelle figure 8 e 9. 4. Chiudere il caricatore premendo il cursore in avanti finché non scatta in posizione. RIMOZIONE DI GRAFFETTE/CHIODINI DAL CARICATORE 1. Premere il fermo del caricatore @ per sbloccarlo dal corpo. 2. Tirare indietro il cursore @. 8. Rimuovere le graffette oppure i chiodini dal caricatore. 4. Chiudere il caricatore.

FUNZIONAMENTO AGGRAFFAGGIO/CHIODATURA

1. Accertarsi che l'utensile sia in buone condizioni.

2. Ruotare la manopola di regolazione della potenza @ per regolare la profondità di penetrazione dei punti metallici (Figura 5).

3. Premere saldamente il fermo di sicurezza @ contro il pezzo in modo che sia premuto di aleuni milimetri (Figura 6).

4. Premere brevemente il grilletto @ e rlasciarlo (Figura ?).

5. Per prevenire lo scatto accidentale, il grlletto @ rimane bloccato finché non si preme nuovamente il fermo di sicurezza contro il pezzo.

ISTRUZIONI PER L'USO DEL CARICABATTERIE Non utilizzare l'utensile durante la ricarica.

. Rimuovere la batteria dall'utensile.

Collegare il connettore di ricarica @ del caricabatterie alla presa @ della batteria (Figura 10).

. Collegare il caricabatterie @ all'alimentazione di rete. —+ Il LED @ sul caricabatterie si accende in

rosso durante la ricarica (Figura 10).

Quando la batteria à completamente carica, il LED @ sul caricabatterie diventa verde (Figura 10).

Scollegare la spina @ dala presa @, quindii caricabatterie @ dall'alimentazione di rete.

Le batterie devono essere ricaricate esclusivamente a temperature ambiente comprese tra 10°C e

Durante la ricarica, il caricabatterie diventa caldo: à normale.

* Non conservare la batteria in luoghi in cui la temperatura pud superare 50 ° C.

NOTA: Per ottenere le massime prestazioni, premere l'utensile contro il pezzo da fissare. NOTA: In caso di inceppamento di graffette o chiodini, consultare la sezione Manutenzione. NON premere nuovamente il grlletto, altrimenti si puo danneggiare l'utensile.

NOTA: Durante l'uso, l'utensile pud risultare caldo. Questo & normale, ma se l'utensile si riscalda eccessivamente occore lasciarlo raffreddare.

NOTA: La fissatrice deve essere utilizzata esclusivamente per gli scopi previsti.

Questo utensile & progettato per i fissaggio di legno, cartone, materiale isolante, tessuto, pellicole plastiche, pelle e materiali simili su superfici in legno o material simil, esclusivamente per uso privato. NOTA: L'utensile deve essere utilizzato esclusivamente con il gruppo batteria specificato.

MANUTENZIONE MANUTENZIONE ORDINARIA

1. Controllar tutte le vitie riserrarle all'occorrenza.

2. Verficare che tutte le aperture di ventilazione siano pulie e prive di polvere. 8. Rimuovere il gruppo batteria prima di pulre l'utensile. 4. Puire l'utensile con un panno asciutto o umido. Non utlizzare MAI solventi.

5. Mantenere pulta la canalina del caricatore. 6. NON olare 0 ingrassare alcun component.

7. Verfiare che la fissatrice non sia danneggiata. Deve essere riparata 0 sostituita prima del'uso RIMOZIONE DI UNA GRAFFETTA / DI UN CHIODINO INCEPPATI

1. Premere il fermo del caricatore @ per sbloccario dal corp.

2. rare indietro il cursore @.

8. Estrarre le graffette oppure ichiodini rimasti dal caricatore.

. Utiizzare un cacciauite sottle per rimuovere la grafftta oil chiodo inceppato.

NON modificare la fissatrice o aggiungere utensil special per evitare il rischio di lesioni

personali A In caso di guasto al'utensile/al caricabatteri, nonostante i control accuratiin sede di

produzione e colaudo, la riparazione deve essere affdata a un centro di assistenza autorizzato Rapid

AMBIENTE Raccolta differenziata. Gli utensil elettrici non devono essere smaltti come rifuti domesticil Devono essere smaltii ai sensi della Direttiva Europea 201 2/19/EU sui rfiuti di apparecchiature elettriche ed elettroniche.

Altermine della propria vita utile, l’utensile deve essere conferito presso un centro di smaltimento autorizzato per il riciclaggio.

Batteria: le batterie sono riciclabil.

La batteria pud essere ricaricata numerose volte. Al termine della propria vita utile, la batteria deve essere scaricata completamente, rimossa dallutensile e conferita presso un centro di raccolta differenziata per il riciclaggio.

Cuando deba reemplazar una herramienta o si ya no sine, deberd Ilevarla a un centro de recogida selectiva para su reciclaje.

Batteria: le batterie sono riciclabil.

La batteria pud essere ricaricata numerose volte. Al termine della propria vita ul, la batteria deve essere scaricata completamente, rimossa dallutensile e conferita presso un centro di raccolta differenziata per il riciclaggio.
