BEDIENUNGSANLEITUNG BTX530 / BTX140 RAPID

Übersetzung der Original - Bedienungsanleitung

Entspricht den einschlagigen EU-Richtlinien

ALLGEMEINE SICHERHEITSWARNUNGEN FÜR ELEKTROWERKZEUGE

WARNING!! Lesen Sie alle Sicherheitshinweise, Anweisungen, Abbildungen und Spezifikationen, die mit thisem Elektrowerkzeug gefeliefert werden. Die Nichtbeachtung der unten aufgeführten Anweisungen kann zu einem elektrischen Schlag, Feuer und / oder schweren Verletzungen führen.

Alle Warnungen und Anweisungen aufbewahren, um später darauf zurückgreifen zu konnen.

Der in den Sicherheitshinweisen verwendete Begriff „Elektrowerkzeug" bezieht sich auf netzbetriebene Elektrowerkzeuge (mit Netzkabel) und auf akkubetriebene Elektrowerkzeuge (ohne Netzkabel).

1)ARBEITSPLATZSICHERHEIT

a) Halten Sie ihren Arbeitsbereich sauber und gut beleuchtet.

Unaufgeräumte Werkbanke oder dunkle Bereiche sind unfallträchtig.

b)Arbeiten Sie mit dem Gerät nicht in explosionsgefahrdeter Umgebung, in der sich brennbare Flüssigkeiten, Gase oder Stäube befinden. Elektrowerkzeuge erzeugen Funken, die den Staub oder die Dämpfe entzünden können.

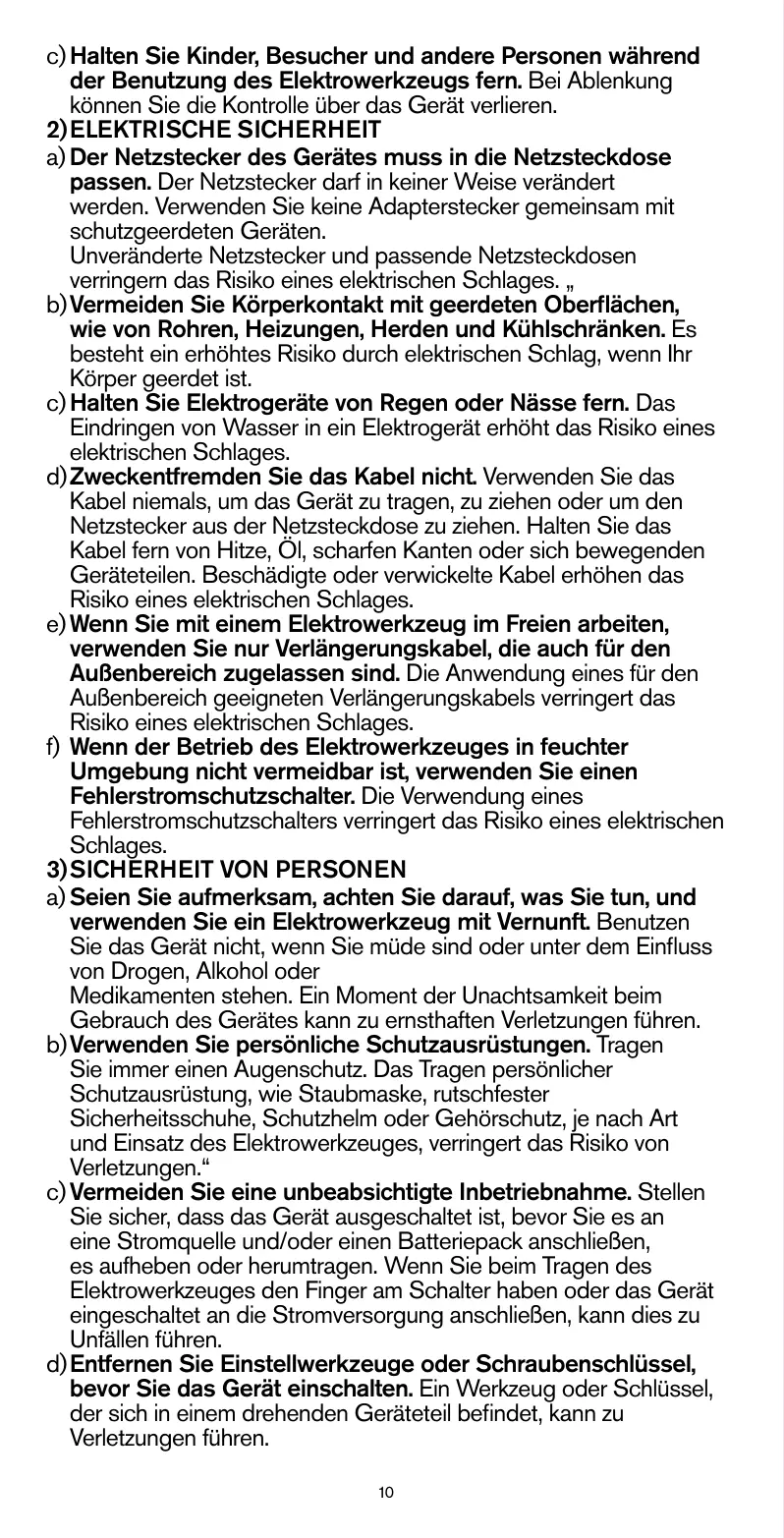

c) Halten Sie Kinder, Besucher und andere Personen während der Benutzung des Elektrowerkzeugs fern. Bei Ablenkung können Sie die Kontrolle über das Gerät verlieren.

2)ELEKTRISCHE SICHERHEIT

a) Der Netzstecker des Gerätes muss in die Netzsteckdose passen. Der Netzsteckerarf in keiner Weise verändert werden. Verwenden Sie keine Adapterstecker gemeinsam mit schutzgeerdeten Geräten. Unveränderte Netzstecker und passende Netzsteckdosen verringern das Risiko eines elektrischen Schlages.

b) Vermeiden Sie Körperkontakt mit geerdeten Oberflächen, wie von Rohren, Heizungen, Herden und Kühlschränken. Es besteht ein erhöhtes Risiko durch elektrischen Schlag, wenn Ihr Körper geerdet ist.

c) Halten Sie Elektrogeräte von Regen oder Nässe fern. Das Eindringen von Wasser in ein Elektrogerät erhöht das Risiko eines elektrischen Schlages.

d) Zweckentfremden Sie das Kabel nicht. Verwenden Sie das Kabel niemals, um das Gerät zu tragen, zuziehen oder um den Netzstecker aus der Netzsteckdose zuziehen. Halten Sie das Kabel fern von Hitze, Öl, scharfen Kanten oder sich bewegenden Geräteilen. Beschädigte oder verwickelte Kabel erhöhen das Risiko eines elektrischen Schlages.

e) Wenn Sie mit einem Elektrowerkzeug im Freien arbeiten, verwenden Sie nur Verlängerungskabel, die auch für den Außenbereich zugelassen sind. Die Anwendung eines für den Außenbereich geeigneten Verlängerungskabels verringgert das Risiko eines elektrischen Schlages.

f) Wenn der Betrieb des Elektrowerkzeuges in feuchter Umgebung nicht vermeidbar ist, verwenden Sie einen Fehlerstromschutzschalter. Die Verwendung eines Fehlerstromschutzschalters verringgert das Risiko eines elektrischen Schlages.

3)SICHERHEIT VON PERSONEN

a) Seien Sie aufmerksam, achten Sie darauf, was Sie tun, und verwenden Sie ein Elektrowerkzeug mit Vernunft. Benutzen Sie das Gerät nicht, wenn Sie mäde sind oder unter dem Einfluss von Drogen, Alkohol oder Medikamenten stehen. Ein Moment der Unachtsamkeit beim Gebrauch des Gerätes kann zu ernsthaften Verletzungen führen.

b) Verwenden Sie persönliche Schutzausrüstungen. Tragen Sie immer einen Augenschutz. Das Tragen persönlicher Schutzausrüstung, wie Staubmaske, rutschfester Sicherheitsschuhe, Schutzhelm oder Gehörschutz, je nach Art und Einsatz des Elektrowerkzeuges, verringgert das Risiko von Verletzungen.

c) Vermeiden Sie eine unbeabsichtigte Inbetriebnahme. Stellen Sie sicher, dass das Gerät ausgeschaltet ist, bevor Sie es an eine Stromquelle und/oder einen Batteriepack anschließen, es aufheben oder herumtragen. Wenn Sie beim Tragen des Elektrowerkzeuges den Finger am Schalter haben oder das Gerät eingeschaltet an die Stromversorgung anschließen, kann dies zu Unfällen führen.

d) Entfernen Sie Einstellwerkzeuge oder Schraubenschlüssel, bevor Sie das Gerät einschalten. Ein Werkzeug oder Schlüssel, der sich in einem drehenden Geräteil befindet, kann zu Verletzungen führen.

e) Vermeiden Sie eine abnormale Körperhaltung. Sorgen Sie für einen sicheren Stand und halten Sie jederzeit das Gleichgewicht. Dadurch können Sie das Gerät in unerwarteten Situationen better kontrollieren.
f) Geeignete Kleidung tragen. Tragen Sie keine weite Kleidung oder Schmuck. Halten Sie Haare, Kleidung und Handschuhe fern von sich bewegenden Teilen. Lockere Kleidung, Schmuck oder lange Haare können von sich bewegenden Teilen erfasst werden.
g) Wenn Staubabsaug- und -auffangeinrichtungen montiert werden können, vergewissern Sie sich, dass diese angeschlossen sind und richtig verwendet werden. Die Verwendung einer Staubabsaugung verringert Gefährdungen durch Staub.
h) Wiegen Sie sich nicht in falscher Sicherheit und setzen Sie sich nicht über die Sicherheitsregeln für Elektrowerkzeuge hinweg, auch wenn Sie nach vielfachem Gebrauch mit dem Elektrowerkzeug vertraut sind. Achtloses Handeln kann binnen Sekundenbruchteilen zu schweren Verletzungen führen.
4)SORGFÄLTIGER UMGANG MIT UND GEBRAUCH VON ELEKTROWERKZEUGEN
a) Überlasten Sie das Gerät nicht. Verwenden Sie für ihre Arbeit das dazu bestimmte Elektrowerkzeug. Mit dem passenden Elektrowerkzeug arbeiten Sie better und{sicherer im angegebenen Leistungsbereich.
b) Benutzten Sie kein Elektrowerkzeug, dessen Schalter defekt ist. Ein Elektrowerkzeug, das sich nicht mehr ein- oder ausschaltenlässt, ist gefährlich und muss repariert werden.
c) Ziehen Sie den Netzstecker aus der Netzsteckdose und/ odernehmen Sie den Batteriepack aus dem Gerät, bevor Sie Geräteinstellungen vornehmen, Zubehörteile wechseln oder das Gerät weglegen. Solche vorbeugenden Sicherheitsmaßnahmen reduzieren das Risiko eines unbeabsichtigten Einsatzens.
d) Bewahren Sie unbenutzte Elektrowerkzeuge außerhalb der Reichweite von Kindern auf. Lassen Sie Personen das Gerät nicht benutzen, die mit thisem nicht vertraut sind oder diese Anweisungen nicht gelesen haben. Elektrowerkzeuge sind gefährlich, wenn Sie von unerfahrenen Personen benutzt werden.
e) Wartung des Elektrowerkzeugs und des Zubehörs. Stellen Sie sicher, dass sich alle beweglichen und festen Teile in der richtigen Position befinden und dass keine Teile gebrochen sind oder sonstige Fehler vorliegen, die einen Betrieb des Werkzeugs beeinträchtigen. Lassen Sie beschädigte Teile vor dem Einsatz des Geräts reparieren. Viele Unfälle haben ihre Ursache in schlecht gewarteten Elektrowerkzeugen.
f) Halten Sie Schneidwerkzeuge scharf und sauber. Sorgfällig gepflegte Schneidwerkzeuge mit scharfen Schneidkanten verklemmen sich weniger und sind leichter zu führen.
g) Verwenden Sie Elektrowerkzeug, Zubehör, Einsatzwerkzeuge usw. entsprechend diesen Anweisungen. Berücksichtigten Sie damit die Arbeitsbedingungen und die auszuführende Tätigkeit. Der Gebrauch von Elektrowerkzeugen für andere als die vorgesehen Anwendungen kann zu gefährlichen Situationen führen.
h) Halten Sie Griffe und Grifflächen trocken, sauber und frei von Öl und Fett. Rutschige Griffe und Grifflächen erlauben keine sichere Bedienung und Kontrolle des Elektrowerkzeugs in unvorhergesehenen Situationen.

5)VERWENDUNG UND BEHANDLUNG DES AKKUWERKZEUGES

a) Laden Sie die Akkus nur mit Ladegeräten auf, die vom Hersteller empfohlen werden. Durch ein Ladegerät, das für eine bestimmte Art von Akkus geeignet ist, besteht Brandgefahr, wenn es mit anderen Akkus verwendet wird.

b) Verwenden Sie nur die damit vorgesehenen Akkus in den Elektrowerkzeugen. Der Gebrauch von anderen Akkus kann zu Verletzungen und Brandgefahr führen.

c) Wenn der Akku nicht verwendet wird, halten Sieihn von Gegenständen aus Metall wie z. B. Buroklammern, Munzen, Schlüsseln, Nageln, Schrauben oder anderen kleinen Gegenständen aus Metall, die einen Kurzschluss zwischen den Anschlüssen verursachen können, fern. Ein Kurzschluss zwischen den Akkukontakten kann Verbrennungen oder Feuer zur Folge haben.

d) Bei falscher Anwendung kann Flüssigkeit aus dem Akku austreten. Vermeiden Sie den Kontakt damit. Bei zufälligem Kontakt mit Wasser abspüssen. Wenn die Flüssigkeit in die Augen kommt, behmen Sie zusätzlich arztliche Hilfe in Anspruch. Austretende Akkuflüssigkeit kann zu Hautreizungen oder Verbrennungen führen.

e) Benutzen Sie keinen beschädigten oder veränderten Akku. Beschädigte oder veränderte Akkus können sich unvorhersebar verhalten und zu Feuer, Explosion oder Verletzungsgefahr führen.

f) Setzen Sie einen Akku keinem Feuer oder zu hohen Temperaturen aus. Feuer oder Temperaturen über 130^ / 265^ können eine Explosion hervorrufen.

g) Befolgen Sie alle Anweisungen zum Laden und laden Sie den Akku oder das Akkuwerkzeug niemals außerhalb des in der Betriebsanleitung angegebenen Temperaturbereichs. Falsches Laden oder Laden außerhalb des zugelassenen Temperaturbereichs kann den Akku zerstören und die Brandgefahr erhöhen.

6) SERVICE

a) Lassen Sie Ihr Gerät nur von qualifiziertem Fachpersonal und nur mit Original-Ersatzteilen reparieren. Damit wird sichergestellt, dass die Sicherheit des Geräts erhalten bleibt.

b) Warten Sie niemals beschädigte Akkus. Sümmtliche Wartung von Akkus sollen nur durch den Hersteller oder bevollmächtigte Kundendienststellen erfolgen.

TACKER-SICHERHEITSWARNUNGEN

• Gehen Sie immer davon aus, dass sich im Werkzeug Befestigungsmittel befinden. Ein unvorsichtiger Umgang mit dem Tacker kann zum unerwarteten Ausschießen von Befestigungsmitteln und damit zu Verletzungen führen.
• Richten Sie das Werkzeug nicht auf sich selbst oder auf umstehende Personen. Ein unerwartetes Auslösen führt zum Ausschieben von Befestigungsmitteln und damit zu Verletzungen.
• Lüssen Sie erst dann aus, wenn das Werkzeug fest gegen das Werkstück gedrückt ist. Wenn das Werkzeug nicht mit dem Werkstück in Kontakt ist, kann die Klammer oder der Nagel von der Befestigungstelle abprallen.

• Wenn ein Befestigungsmittel im Werkzeug klemmt, trennen Sie das Gerät vom Netz oder vom Akku. Anderenfalls kann beim Entfernen eines klemmenden Befestigungsmittels der Tacker versehentlich betätigter werden.

• Seien Sie beim Entfernen eines klemmenden

Befestigungsmittels vorsichtig. Der Mechanismus kann

vorgespannt sein und ein klemmendes Befestigungsmittel kann bei dem Versuch, es zu befren, mit Kraft ausgestoßen werden.

• Verwenden Sie diesen Tacker nicht für die Befestigung von

Stromkabeln. Er wurde nicht für die Installation von Stromkabeln konstruiert und kann die Isolierung von Stromkabeln beschädigen, was zu Stromschlagen oder Bränden führen kann.

TECHNISCHE DATEN

Akkutacker, Modellnummer	BTX530	BTX140
Klammertyp	Rapid 53	Rapid 140
Klammerlänge	6-14 mm	6-14 mm
Magazinkapazität Klammern, max.	112 St.	66 St.
Nageltyp, Länge	Rapid T8, 15-30 mm
Magazinkapazität Nägel, max.	66 St.
Werkzeugabmessungen (incl. Akku) H x B x L	195 x 60 x 220 mm
Werkzeuggewicht	1,360 kg
Akku
Typ, Spannung	Li-Ion, 7,2 V
Kapazität	1300 mAh
Ladezeit	90 Minuten
Auslösungen pro Akkuladung	≈ 1500 Auslösungen
Geschwindigkeit, maximal dauerhaft	20 Schüssle/Min.
Ladegerät
Eingang	100-240 V, 50-60 Hz
Ausgang	8,4V dc
Leistung	1000 mA

LARMEMISSION

A-bewerteter Schaldruckpegel LpA=79,3 dB(A), Unsicherheit K=3 dB(A)

A-bewerteter Schalleistungspegel LwA=90,3 dB(A), Unsicherheit K=3 dB(A)

Dem Anwender wird empfohlen, einen Gehorschutz zu tragen.

VIBRATION

Vibrationsgesamtwert=1,214 m/s², UNSicherheit K=1,5 m/s²

Der angegebene Vibrationsgesamtwert wurde gemäß einer genormten Messmethode

gemessen und kann zum Vergleich eines Werkzeugs mit einem anderen verwendet werden.

Der angegebene Vibrationsgesamtwert kann auch als vorläufige Expositionsbewertung verwendet werden.

WARNING

Die Vibrationsemission während der tatsächlichen Verwendung des Werkzeuges kann je nach Einsatzart des Werkzeuges von dem angegebenen Gesamtwert

abweichen.

Identifizieren Sie Sicherheitsmaßnahmen zum Schutz des Benutzers anhand einer Schätzung des Gefährungsgrades unter den tatsächlichen Benutzungsbedingungen (unter Berücksichtigung aller

Phasen des Arbeitszyklus, wie z. B. Ausschalt- und Leerlaufzeiten des Werkzeugs zusätzlich zur Betriebszeit).

ZUSAMMENBAU

BEZEICHNUNGEN (Bild 1, 2 und 10)

A:Krafteinstellknopf

D: Lösetasten

G: Schiene

1:Ladepunkt

B:Ausloser

E : Auslösesicherung

Magazin

K:Ladegerät

: Batteriepackung

F:Magazinverriegelung

1: Steckdose

L:LED

ENTFERNEN UND EINSETZEN DES AKKUS

1. Drücken Sie zur Entnahme der Batterie auf die Entregelungsknöffe und schiben Sie den Akku aus dem Gerät (Bild 3).

2. Zum Wiedereinlagen des Akkus schiben Sie sie in die entgegengesetzte Richtung, bis ein Klichen zu horen ist (Bild 4).

LADEN VON KLAMMERN/NAGELN IN DAS MAGAZIN

1. Drücken Sie die Magazinverriegelung F, um das Magazin zu entriegeln.
2. Schieberen Sie die Schiene zurück.
3. Legen Sie Klammern/Nagel wir in Abb. 8 und 9 gezeigt ein.
4. SchlieBen Sie das Magazin, indem Sie die Schiene bis zum Einrasten nach vorne schieben.

ENTFERNEN VON KLAMMERN/NAGELN AUS DEM MAGAZIN

1. Drücken Sie die Magazinverregelung F, um das Magazin zu entriegeln.
2. Schieben Sie die Schiene G zurück.

1. Klammern/Nagel aus dem Magazin herausnehmer.
2. Magazin schlieBen.

BETRIEB

Tackern/Nageln

1. Sicherstellen, dass sich das Gerät in gutem, arbeitsfähigen Zustand befindet.
2. Drehen Sie den Knopf der Schlagkraftregeleitung A, um die Eindringtiefe der Klammern / Nagel an ihre Bedürfnisse anzupassen (Abbildung 5).
3. Drücken Sie die Sicherheitsnase fest gegen das Werkstück, bis sie eine Millimeter hineingedrück wird (Abbildung 6).
4. Drücken Sie kurz auf den Auslöser B und halten Sieihn dann wieder los (Bild 7).
5. Der Auslösehebel ist gespent, solange Sie die Sicherheitsnase nicht gegen das Werkstück drücken, um so eine versehentliche Betätigung zu verhindern.

BETRIEBSANLEITUNG DES LADEGERÄTES

Verwenden Sie das Gerät nicht während des Ladevorgangs.

1. Nehmen Sie den Akku aus dem Werkzeug.
2. Verbinden Sie den Ladepunkt 1 des Ladegerats mit der Buchse 1 des Akkus (Abbildung 10).
3. Schlieben Sie das Ladegerät K an die Netzsteckdose an. während des Ladens leuchtet die LED L des Ladegerats rot (Bild 10).
4. Wenn die Batterie vollständig geladen ist, leuchtet die LED 1 des Ladegerats grün (Bild 10).
5. Ziehen Sie den Stecker 1 aus der Steckdose 1 und trennen Sie das Ladegerät K vom Stromnetz.
6. Nur bei Umgebungstemperaturen zwischen 10^ und 50^ laden.
7. Wahlrend des Aufladens kann das Ladegerät warm werden; dies ist normal.
8. Bewahren Sie den Akku nicht an Orten auf, an denen die Temperatur 50^ überschreiben kann.

HINWEIS: Drücken Sie das Gerät fest an das Werkstück, um eine bessere Leistung zu erzielen.

HINWEIS: Falls eine Klammer oder ein Nagel festklemmt,lesen Sie das Kapitel Wartung. Das

Gerät NICHT erneut betätig, um den Stau zu beseitigen; dies kann das Werkzeug beschädigten.

HINWEIS: Wahrend des Betriebs kann sich das Gerät warm anfuhlen. Dies ist normal, wenn das

Gerät jederoch beginnnt, sich frei anzufühlen, solte es nicht weiter verwendet werden und abkühlen.

ANMERKUNG: Der Tackerarf nur bestimmungsgemäß verwendet werden.

Dieses Werkzeug ist für das Tackern von Holz, Pappe, Isolierstoffen, Geweben, Folien, Leder und ähnlichen Materialien auf Holz oder holzähnliche Materialien und nur für den privaten Gebrauch bestimmt.

HINWEIS: Verwenden Sie das Werkzeug nur mit dem dazugehörgen Akku.

WARTUNG

STANDARDWARTUNG

1. Alle Schrauben auf festen Sitz überprüfen und ggfs. nachziehen.
2. Alle Belüftungsöffnungen von Staub und Schmutz freihalten.
3. Entfernen Sie vor der Reinigung des Werkzeugs den Akku.
4. Gerät mit einem trockenen oder weniger angefeuchteten Tuch reinigen. NIEMALS Lösungsmittel verwenden.
5. Den Magazinschacht sauber halten.
6. KEINE Teile ölen oder fetten.
7. Der Tackerarf nicht beschadigt sein.Vor der Verwendung reparieren oder ersetzen.

ENTFERNEN FESTGEKLEMMER KLAMMERN / NAGEL

1. Drücken Sie die Magazinverriegelung F, um das Magazin zu entriegeln.
2. Schieben Sie die Schiene zurück.
3. Die losen Klammern/Nagel aus dem Magazin entfern.
4. Entfernen Sie verklemmte Klammern/Nagel mit einem spitzen Stift.

WARNING!!

Teile an thisem Tacker durren NICHT verändert und es durren keine Zusatzanbauten angebracht werden. Dies kann zu Personenschäden führen.

Wenn das Werkzeug/Ladegerät trotz der während der Herstellungs- und Prüfprozidenr ausgebieten

Sorgfalt ausfält, muss eine Reparatur durch einen Kundendienst service für Rapid-Werkzeuge durchgeführt werden.

WARNING!!

Ändern Sie KEINE Teile an diesen Nagler oder bringen Sie keine speziellen Befestigungen an. Dies kann zu Verletzungen führen.

Wenn die Netzanschlussleitung these Gerätes beschädigt wird, muss sie durch eine

besondere Anschlussleitung ersetzt werden, die vom Hersteller oder seinem Kundendienst erhältlich ist.

ENTSORGUNG

Separate Entsorgung. Elektrowerkzeuge nicht mit dem Hausmüll entsorgen! Gemäß der Europäischen Richtlinie 2012/19CE über Elektro- und Elektronik-Altgeräte.

• Wenn das Gerät ersetzt werden muss oder nicht länger verwendet wird, muss es zu Recyclungzwecken zu einem Entsorgungszentrum gebracht werden.
• Akku: Die Akkus können recycleit werden.

Der Akku kann viele Male aufgeladen werden. Wenn der Akku das Ende seiner Lebensdauer erreicht hat, setzen Sieihn sich vollständig entleeren, behmen Sieihn aus dem Gerät und bringen Sieihn zu einem lokalen Entsorgungszentrum.
