NAVODILA ZA UPORABO BTX530 / BTX140 RAPID

Skladno z veljavnimi direktivami EU

SPLOŠNA VARNOSTNA OPOZORILA ZA ELEKTRICNO ORODJE

OPOZORILO! Preberite vsa varnostna opozorila, navodila, skice in tehnicne podatke, priložene temu elektricnemu orodju. Neupoštevanje vseh spodaj navedenih navodil lahko povzroci elektrici ni udar, požar in/ali poškodbo.

Shranite vsa opozorila in navodila za prihodnjo uporabo.

Izraz »elektricno orodje « v opozorilih se nanaša na elektricno orodje z napajanjem iz elektricnega omrežja (prek napajalnega kabla) ali baterijsko elektricno orodje (brez napajalnega kabla).

1)VARNOST NA DELOVNEM OBMOCJU

a) Delovno mesto naj bo chisto in dobro osvetljeno. Nesrece so lahko posledica neurejenih delovnih prostorov.
b) Motornih orodij ne uporabljajte v okoljih, kjer obstaja moznost eksplozije, na primer ob prisotnosti vnetljivih tekocin, plinov ali prahu. Elektricna orodja ustvarjajo iskre, ki lahko vnamejo prah ali hlape.
c) Motornih orodja ne uporabljaje v prisotnosti drugih oseb, otrok ali opazovalcev. Zaradi odvračanja pozornosti lahko izgubite nadzor.

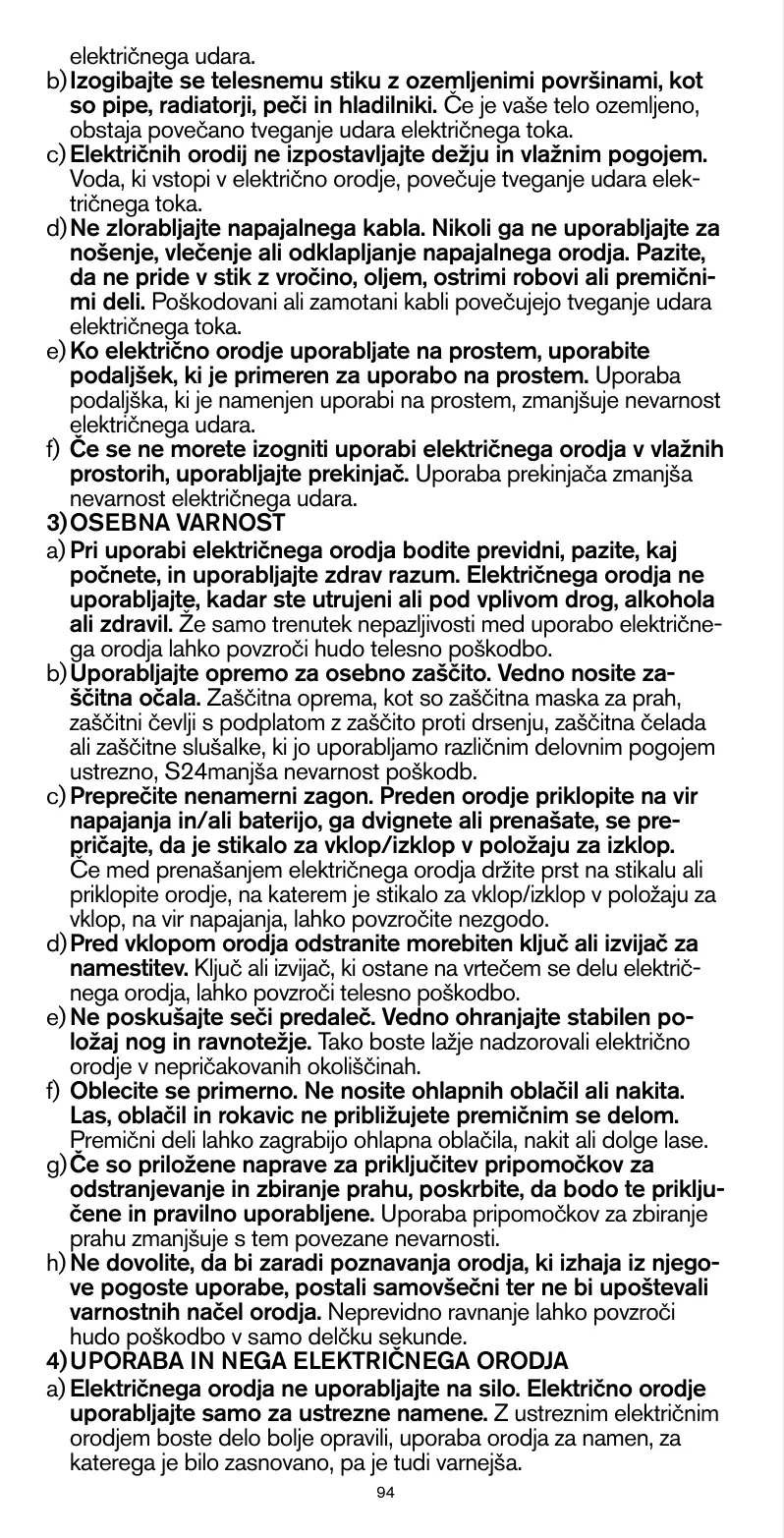

2)ELEKTRICNA VARNOST
a) Vtikač motorega orodja mora ustrezati napajalni vtičnici. Vtikača ne smete na noben način spreminjati. V primeru ozemljenih orodij ne uporabljajte adapterskih vtičev. Nespremenjeni vtikači in ustrezne napajalne vtičnice zmanjsajo nevarnost

elektricnega udara.

b) Izogibajte se telesnemu stiku z ozemljenimi povrsinami, kot so pipe, radiatorji, peci in hladilniki. Ce je vaše telo ozemljeno, obstaja povečano tveganje udara elektricnega toka.

c) Elektricnih orodij ne izpostavljaje dežju in vlažnim pogojem. Voda, ki vstopi v elektricno orodje, povečuje tveganje udara elektricnega toka.

d) Ne zlorablajte napajalnega kabla. Nikoli ga ne uporablajte za noosenje, vlecenje ali odklaplanje napajalnega orodja. Pazite, da ne pride v stik z vrocin, oljem, ostrimi robovi ali premicni mi deli. Poškodovani ali zamotani kabli povečujejo tveganje udara elektrickega toka.

e) Ko elektricno orodje uporabljate na prostem, uporabite podaljsek, ki je primeren za uporabo na prostem. Uporaba podaljska, ki je namenjen uporabi na prostem, zmanjsuje nevarnost elektricnega udara.

f) Ce se ne morete izogniti uporabi elektricnega orodja v VLCznih prostorih, uporabljaje prekinjač. Uporaba prekinjača zmanjsa nevarnost elektricnega udara.

3)OSEBNA VARNOST

a) Pri uporabi elektricnega orodja bodite previdni, pazite, kaj počnete, in uporabljaje zdrav razum. Elektricnega orodja ne uporabljaje, kadar ste utrujeni ali pod vplivom drog, alkohola ali zdravil. Ze samo trenutek nepazljivosti med uporabo elektricnega orodja lahko povzrociHUDo telesno poskodbo.

b) Uporabljaje opremo za osebno zašcit. Vedno nosite zašcitna očala. Zašcitna oprema, kot so zašcitna maska za prah, zašcitni Čevlji s podplatom z zašcitvo proti drsenju, zašcitna Čelada ali zašcitne slusalke, ki jo uporabljamo razlicnim delovnim pogojem ustrezno, S24manjsa nevarnost poskodb.

c) Preprečite nenamerni zagon. Preden orodje priklopite na vir napajanja in/ali baterijo, ga dvignete ali prenašate, se prepričajte, da je stikalo za vklop/izklop v položaju za izklop. Če med prenašanjem elektricnega orodja držite prest na stikalu ali priklopite orodje, na katerem je stikalo za vklop/izklop v položaju za vklop, na vir napajanja, lahko povzročite nezgodo.

d)Pred vklopom orodja odstranite morebiten ključ ali izvijač za namestitev. Ključ ali izvijač, ki ostane na vrtečem se delu elektricknega orodja, lahko povzroci telesno poskodbo.

e) Ne poskušajte seci predalec. Vedno ochranjaje stabilen po-ložaj nog in ravnotežje. Tako boste lažje nadzorovali elektricno orodje v nepričakovanih okolišcinah.

f) Oblecite se primerno. Ne nosite ohlapnih oblačil ali nakita. Las, oblačil in rokavic ne priblizujete premicnim se delom. Premični deli lahko zagrabijo ohlapna oblačila, nakit ali dolge lase.

g) Ce so priložene naprave za priključitev pripomočkov za odstranjevanje in zbiranje prahu, poskrbite, da bodo te priključene in pravilno uporabljene. Uporaba pripomočkov za zbiranje prahu zmanjsuje s tem povezane nevarnosti.

h) Ne dovolite, da bi zaradi poznavanja orodja, ki izhaja iz njego-ve pogoste uporabe, postali samovsečni ter ne bi upoštevali varnostnih načel orodja. Neprevidno ravnanje lahko povzroci hudo poskodbo v samo delčku sekunde.

4)UPORABA IN NEGA ELEKTRICNEGA ORODJA

a) Elektricega orodja ne uporabljaje na silo. Elektricno orodje uporabljaje samo za ustrezne namene. Z ustreznim elektricnim orodjem boste delo bolje opravili, uporaba orodja za namen, za kateregaj je bilo zasnovano, pa je tudi varnejsa.

b) Ne uporabljaje elektricnega orodja, na katerem ne deluje stikalo za vklop/izklop. Katero koli elektricno orodje, ki ga ne morete kriliti s stikalom, je nevarno in ga je treba popraviti.
c) Preden napravite kakrsne koli prilagoditve, zamenjate dodatno opremo ali elektricno orodje shranite, iztaknite vtikač iz vira napajanja in/ali odstranite baterijo. Ti preventivni varnostni ukrepi zmanjsujujo tveganje nenamernega zagona elektricnega orodja.
d) Elektricno orodje v pripravljenosti hranite zunaj dosegao otrok. Ne dovolite, da elektricno orodje uporabljajo osebe, ki niso seznanjene z njegovo uporabo ali temi navodili. Elektrica orodja so v rokah neusposobljenih uporabnikov nevarna.
e)Vzdrujte elektricno orodje in dodatno opremo. Preverite, ali so kateri gibljivi deli neporavnani ali prekrižani, zlomljeni oz. ali je vidno katero drugo stanje, ki lahko vpliva na delovanje naprave. Poškodovano elektricno orodje pred uporabo odnesite na popravilo. Stevilne nesreče so posledica neustreznegavzdrujeva elektricnega orodja.
f) Rezalno orodje naj bo ostro in cisto. Pravilno vzdhrzevana rezalna orodja z ostrimi rezalnimi robovi so varnejsa in jih je lazej upravljati.
g) Elektricna orodja, dodatno opremo in dele orodja itd. uporabljaje v skladu s temi navodili, upoštevajte pa tudi delovne pogoje in vrsto dela, ki gaŽelite opraviti. Uporaba elektrčnih orodij za dela, za katera niso namenjena, je lahko nevarno.
h) Ročaje in prijemne povrsine ohranjajiće suhe in Čište ter poskrbite, da na njih ne bo olja in masti. Spolzki ročaji in prije-mne povrsine ne omogocajo varnega ravnanja in nadzora orodja v nepredvidenih situacijah.
5)UPORABA IN SKRB ZA BATERIJSKO ORODJE
a) Orodje polnite le s polnilnikom, ki ga priporoča proizvajalec. Polnilnik, ki je primeren za uporabo z eno vrsto baterijskega sklopa, lahko povzroci tveganje za požar pri uporabi z drugo vrsto baterijskega sklopa.
b) Elektricno orodje uporablajte le s posebej dolocenimi baterijskimi sklopi. Uporaba drugačne vrste baterijskega sklopa lahko povzroci tveganje za poškodbe in požar.
c) Ko baterije ne uporabljate, jo hranite stran od drugih kovinskih predmetov, kot so sponke za papir, kovanci, kljuci, zeblji, vijaki in drugi majhni kovinski predmeti, ki lahko vzpostavijo povezavo z enega pola na drugega. Povzročitev katkega stika med baterijskimi terminali lahko povzroči opekline ali požar.
d) Pri uporabi v neprimernih pogojih lahko iz baterije izteče tekčina. Izogibajte se stiku z njo. Če pride do nenamernega stika, mesto stika spiraje z vodo. Če pride tekčina v stik z očmi, poščite zdravniško pomoč. Tekčina, ki izteče iz baterije, lahko povzroči draženje ali opekline.
e) Ne uporabljaje poškodovanega ali spremenjenega baterijskega sklopa ali orodja. Poškodovane ali spremenjene baterije lahko povzroćijo nepredvideno vedenje, ki lahko povzroči požar, eksplozijo ali tveganje za poškodbe.
f) Baterijskega sklopa ali orodja ne izpostavljaje ognju ali previsokim temperaturam. Izpostavljenost ognju ali temperaturam nad 130^ lahko povzroci eksplozijo.
g) Upoštevajte navodila za polnjenje in baterijskega sklopa ali orodja ne polnite izven temperaturnega razpona, navedenega v navodilih. Neprimerno polnjenje ali polnjenje pri temperaturah izven navedenega razpona lahko poškoduje baterijo in poveča tvegnje za požar.

6)SERVISIRANJE

a) Servis elektricnega orodja naj opravlja samo usposobljen serviser, ki njat uporabi samo ustrezne nadomestne dele. Samotako boste ohrani varnost elektricnega orodja.

b) Nikoli ne popravlajte poškodovanih baterijskih sklopop. Servis baterijskih sklopop lahko opravi le proizvajalec ali pooblasčeni servi-serji.

VARNOSTNA OPOZORILA SPENJALNIKA

• Vedno je treba predvidevati, da orodje vsebuje sponke. Zara-di neprevidne uporabe spenjalnika lahko pride do nenamernega izpusta sponk in telesnih poskodb.
• Orodja ne usmerjaje proti sebi ali drugim osebam v vaši blizini. Ob nenamernem sproženju sponk bo prišlo do poškodb.
• Orodje aktivirajte le, ko je položeno ob obdelovanec. Če orodje ni v stiku z obdelovancem, lahko sponko odnese stran od cilja.
• Odklopite orodje iz vira napajanja,Če se sponka zatakne v orodju. Med odstranjevanjem zagozdene sponke se spenjalnik lahko nenamerno sproži,Če je še vedno zagotovljeno napajanje.
• Pri odstranjevanju zagozdene sponke bodite pazljivi. Mehani-zem je lahko pod tlakom in sponka se lahko pod silo sproži, med tem ko skušate odstraniti oviro.
• Spenjalnika ne uporabljaje za spenjanje elektrichnih kablov. Naprava ni oblikovana za spenjanje izolacije elektrichnih kablov in lahko poškoduje izolacijo elektrichnih kablov ter povzroci elektrichnih udar ali nevarnost požara.

TECHNICAL SPECIFICATION

Baterijski spenjalnik, številka modela	BTX530	BTX140
Vrsta sponke	Rapid 53	Rapid 140
Dolžina sponke	6-14 mm	6-14 mm
Maks. zmogljivost nabojnika za sponke	112 kosov	66 kosov
Vrsta Žeblja, dolžina	Rapid T8, 15-30 mm
Maks. zmogljivost nabojnika za Žeblje	66 kosov
Dimenzije orodja (vklj. z baterijo) V x Š x D	195 x 60 x 220 mm
Skupna teža	1,360 kg
Baterija
Vrsta, napetost	Li-lon, 7,2 V
Zmogljivost	1300 mAh
Čas poljenja	90 min
Udarcev na poljenje, maks.	≈ 1500 udarcev
Hitrost, maksimalna neprekinjena	20 sponk/min
Polnilnik
Vhod	100-240V, 50-60Hz
Izhod	8,4 V cc
Napajanje	1000 mA

EMISJE HRUPA

A-obtezen nivo zvočnega hrupa LpA=79,3 dB(A), negotovost K = 3 dB(A)

A-obtezenivozovcnegahrupaLwA=90,3dB(A),negotovostK=3dB(A)

Priporocljivo je, da upravljavec uporablja zašćito za sluh.

VIBRACije

Skupna vrednost vibracij=1,214 m/s², negotovost K=1,5 m/s²

Navedena skupna vrednost vibracij je bila izmerjena v skladu s standardnim testnim načinom in se lahko uporabljia pri primerjavi enega orodja z drugim.

Navedena skupna vrednost vibracij se lahko prav takop uporablja pri predhodni oceni izpostavljenosti.

OPOZORILO

Vibracjske emisije med dejansko uporabo orodja se lahko razlikujejo od deklarirane skupne vrednosti, odvisno od načina uporabe orodja.

Opredeliti je treba varnostne ukrepe za zašito upravljavca, kim temelijo na oceni izpostavljenosti v dejanskih pogojih uporabe (ob upoštevanju vseh delov obratovalnega cikla, kot so Časi, kadar je orodje izklopljeno, kadar je v prostem teku in tudi Ācas sprožitve).

SESTAVA

DEFINICIJE (Slika 1, 2 in 10)

A: Gumb za nastavitev zmogljivosti

B: Sprozilec

:Baterijskipaket

D: Tipko za sprostitev

E: Varnostni jarem

F:Zapah zanabojnik

G:Timica

H:Nabojinik

0:Vtčnica

1: Točko polnjenia

K: Polnilnik

L:LED

ODSTRANJEVANJE IN PRIKLJUCITEVBATERIJE

1. Če Želite odstraniti baterijo , pritisnite tipko za sprostitev in potisnite baterijo iz naprave (Slika 3).
2. Za priključitev baterije; potisnite jo v drugo smer dokler povezava klikne (Sika 4).

NALOZITE SPONKE/ŽEBLJE V NABOJNIK

1. Pritisnite zapah nabojnika F, da ga odklenete z ohisja.
2. Porinite tirnico 6 nazaj.
3. Vstavite sponke/zeblje, kot je prikazano na silkah 8 in 9.
4. Zapri nabojnik s pritiskom tirnice naprej do zaklepanja.

ODSTRANJEVANE SPONK/ZEBLJEV IZ NABOJNIKA

1. Pritisnite zapah nabojnika F, da ga odklenete z ohisja.
2. Porinite tirnico G nazaj.
3. Odstranite sponke/zeblje iz nabojnika.
4. Zaprite nabojnik.

DELOVANJE

SPENJANE/ZABIJANE

1. Zagotovite, da je orodje v dobrem delovnem stanju.
2. Obrine gumb za nastavitev zmogljivosti A, za nastavitev globine sponk/zebljev na vaše potrebe (Sika 5).
3. Trdno pritsnite varnostni jarem E proti obdelovancu in ga potisnite za nekaj milimetrov v obdelova-nec (Slika 6).
4. Na katko pritisnite na sprozilec in nato spustite znova (Sika 7).
5. Sprozilec B je zaklenjen, dokler ne pritisnete varostni jarem proti obdelovancu, s Čimer bi preprečili nenamerno delovanje.

NAVODILA ZA DELOVANJE POLNILNIKA

Ne uporabljate orodja med procesom polnjenja.

1. Odstranite baterijo iz orodja.

2. Prikljucite tocko poljenja polnilnka v vticnico 1 od baterije (Slika 10).

3. Prikljucite polnilnik K na omrezej. LED lučka L na polnilcu postane rdeča med poljenjem (Slika 10).

4. Ko je baterija napolnjena, LED lučka polnilnika postane zelena (Slika 10).

5. Odklopite vtic i zvticnice 1 in izključite polnilnik K iz omrežja.

6. Polnite le pri sobni temperaturi med 10^ in 50^ .

7. Med procesom polnjenja, lahko polnilnik postane zelo vroč: to je občajno.

Baterije ne shranjujte na mestih, kjer lahko temperatura preseze 50^

OPOMBA: Za boljše delovanje pritisnite orodje ob obdelovanec.

OPOMBA: Ce se sponka ali zebelj zagozdi, preberite poglavje o vzdhrževanju. NE poskusajte ponovno sproziti orodja, da bi sprostiti zagozdeno sponko ali zebelj, ker se lahko orodje poškoduje.

OPOMBA: Med delovanjem se lahko orodje segreje. To je povsem normalno. Ce pa se orodje začne premočno segrevati, prenehajte z uporabo in počakajte, da se ohladi.

OPOMBA: Spenjalnik se lahko uporablja samo za predvidene uporabe. To orodje je predvideno za pripenjanje lesa, lepenke, izolacijskega materiala, blaga, folij, usnja in podobnih materialov na lesene povrsine ali materiale, ki so podobni lesu. Orodje je predvideno le za zasebno uporabo.

OPOMBA: Orodje uporabljajte les posebno baterijo.

VZDRZEVENJE

STANDARDNO VZDRZEVANJE

1. Pregleje vse vijake in jih po potrebi zategnite.
2. Z vseh prezračevalnih odprtin odstranite prah in umazanijo.
3. Pred cisicenjem orodja odstranite baterijo.
4. Orodje očistite s suho ali vlažno krpo. NIKOLI ne uporabljajte nobenih topil.
5. Kanal nabojnika vzdrujte Čist.
6. NE oljite ali mazite nobenih delov.
7. Prepričajte se, da spenjalnik ni poškodovan. Pred uporabo ga zamenjaje ali popravite.

ODSTRANJEVANJE ZAGOZDENE SPONKE/ŽEBLJA

1. Pritisnite zapah nabojnika F, da ga odklenete z ohisja.
2. Porinite tirnico G nazaj.
3. Iz nabojnika odstranite sponke/zeblje.
4. Z zaticem z ostro konico odstranite zagozdeno sponko/zebelj.

OPOZORILO!!

NE spreminjaje delov tega spenjalnika ali nanj prisrijute posebnih nastavkov. To lahko vodi do telesnih poškodb.

Če se kljub skrbni proizvodnji in preizkusnih postopkih pojav okvara na orodju/polnilniku, naj popravilo opravi pooblasčeni servisi center podjetja Rapid tools.

OKOLJE

Ločeno zbiranje. Ne odlagajte elektrčna orodja med gospodinjske opadkè! V skladu z evropsko direk

BTX530 / BTX140
