INSTRUKCJA OBSŁUGI EEM5100TBEGCA SAMSUNG

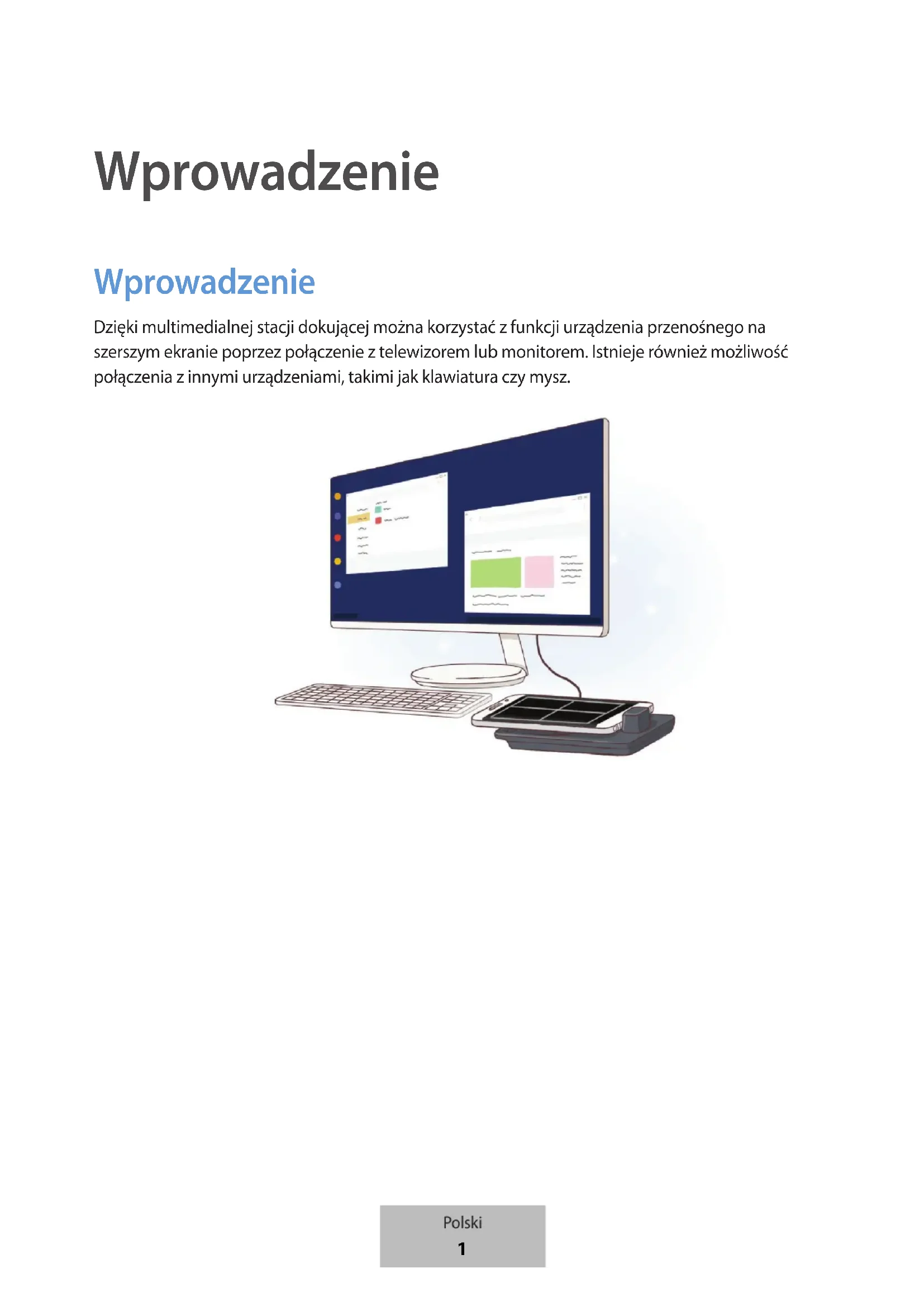

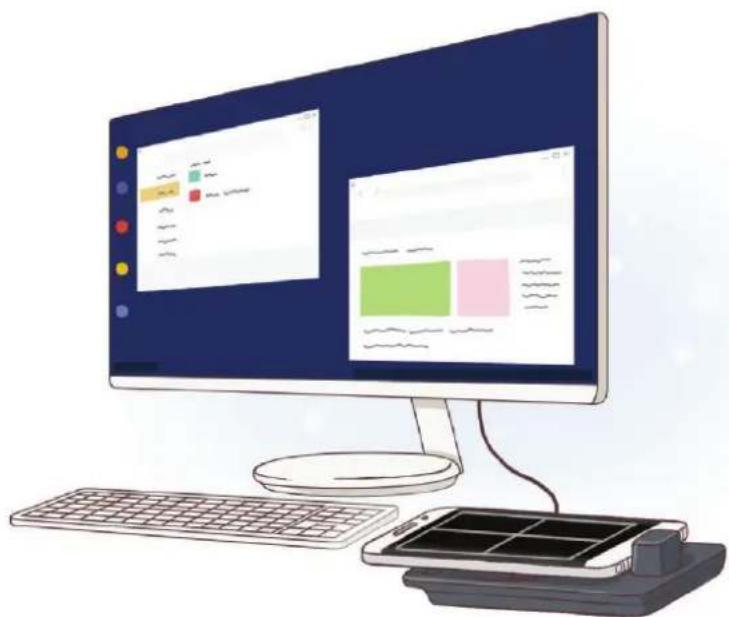

Wprowadzenie Wprowadzenie Dzięki multimedialnej stacji dokującej można korzystać z funkcji urządzenia przenośnego na szerszym ekranie poprzez połączenie z telewizorem lub monitorem. Istnieje również możliwość połączenia z innymi urządzeniami, takimi jak klawiatura czy mysz. Polsk i 1Wprowadzenie

Przeczytaj najpierw Aby bezpiecznie i prawidłowo korzystać z tego urządzenia, należy uważnie przeczytać tę instrukcję.

Ilustracje użyte w niniejszej instrukcji mogą się różnić od rzeczywistego produktu. Treść może ulec zmianie bez powiadomienia.

Stacji multimedialnej można używać wyłącznie z obsługiwanym urządzeniami przenośnymi z systemem Android 8.0 lub nowszym. Listę zgodnych urządzeń można znaleźć w sekcji wprowadzenia do stacji multimedialnej w witrynie internetowej firmy Samsung. Ikony pomocnicze Ostrzeżenie: sytuacje, które mogą doprowadzić do obrażeń ciała użytkownika lub innych osób. Przestroga: sytuacje, które mogą doprowadzić do uszkodzeń urządzenia lub innego sprzętu. Uwaga: uwagi, wskazówki użycia lub dodatkowe informacje. Polski 2Wprowadzenie

Zawartość opakowania Należy sprawdzić, czy pudełko z produktem zawiera następujące elementy:

Stacja multimedialna

Elementy dostarczane wraz z urządzeniem i wszelkie dostępne akcesoria mogą się różnić w zależności od kraju lub operatora sieci.

Dostarczane elementy są przeznaczone do użytku wyłącznie ztym urządzeniem inie są zgodne zinnymi urządzeniami.

Wygląd idane techniczne urządzenia mogą ulec zmianie bez uprzedniego powiadomienia.

Można kupić dodatkowe akcesoria od lokalnego sprzedawcy firmy Samsung. Przed zakupem upewnij się, że są zgodne zdanym urządzeniem.

Używaj wyłącznie akcesoriów dopuszczonych do użytku przez firmę Samsung. Korzystanie z niezatwierdzonych akcesoriów może spowodować nieprawidłowe działanie i uszkodzenia nieobjęte gwarancją.

Dostępność wszystkich akcesoriów może się zmienić, co zależy całkowicie od firm je produkujących. Więcej informacji odostępnych akcesoriach można znaleźć wwitrynie firmy Samsung. Polski 3Wprowadzenie

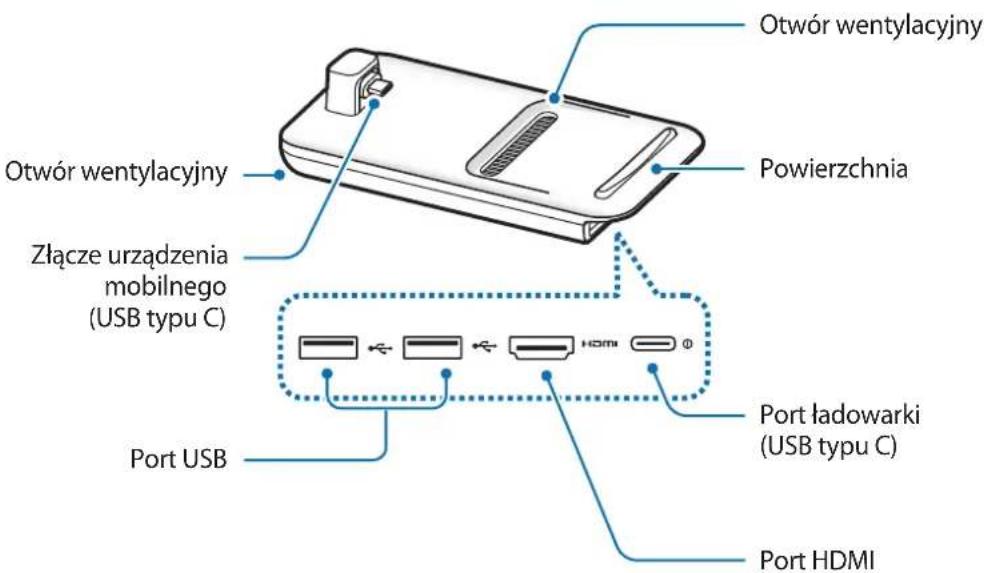

Wygląd urządzenia Port USBPort ładowarki (USB typu C) Otwór wentylacyjny Powierzchnia Port HDMIOtwór wentylacyjnyZłącze urządzenia mobilnego (USB typu C) Po podłączeniu ładowarki do portu (USB typu C) stacji multimedialnej koniecznie użyj kabla USB typu C. Podłączenie kabla zwtyczką Micro USB może spowodować nieprawidłowe funkcjonowanie lub uszkodzenie stacji dokującej. Polski

Korzystanie z multimedialnej stacji dokującej Podłączanie stacji multimedialnej do urządzenia przenośnego

Podłącz ładowarkę do portu ładowarki (USB typu C) stacji dokującej. Korzystaj tylko z ładowarek zatwierdzonych przez firmę Samsung obsługujących funkcję szybkiego ładowania (9 V/1,67 A, 9 V/2 A, 12 V/2,1 A).

Aby oszczędzać energię, ładowarka powinna być odłączona od zasilania, kiedy nie jest używana. Ładowarka nie ma przełącznika włączania/wyłączania, dlatego dla oszczędności energii też należy odłączać ładowarkę od gniazdka elektrycznego, gdy nie jest używana. Podczas ładowania ładowarka powinna znajdować się w pobliżu gniazdka elektrycznego i być łatwo dostępna.

Kiedy urządzenie przenośne nie jest używane, wyjmij je ze stacji multimedialnej. W przeciwnym razie jego bateria wyczerpie się. Polsk i 5Korzystanie z multimedialnej stacji dokującej

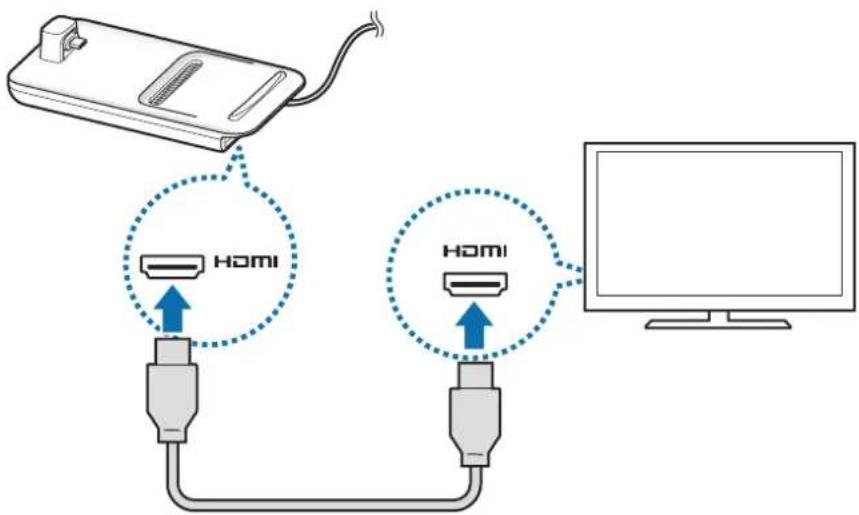

Podłącz jeden koniec kabla HDMI do portu HDMI stacji multimedialnej, a drugi koniec kabla do portu HDMI telewizora lub monitora. Należy używać wyłącznie kabla HDMI dostarczonego ze stacją multimedialną. W przeciwnym wypadku stacja multimedialna może nie działać prawidłowo. Polski 6Korzystanie z multimedialnej stacji dokującej

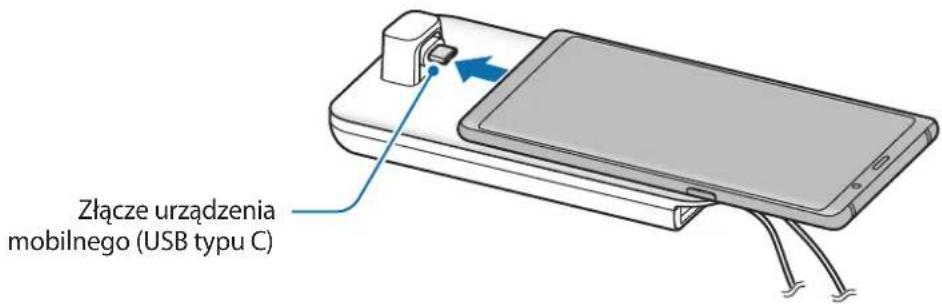

Połącz złącze wielofunkcyjne urządzenia przenośnego ze złączem urządzenia wentylacyjnego przenośnego (USB typu C) na multimedialnej stacji dokującej. Złącze urządzenia mobilnego (USB typu C)

Upewnij się, że urządzenie przenośne znajduje się pozycji poziomej względem złącza. Niestosowanie się do instrukcji może spowodować uszkodzenie stacji multimedialnej i urządzenia przenośnego.

Jeśli podłączysz urządzenie przenośne wraz z etui, może nie połączyć się prawidłowo ze stacją multimedialną lub nie uruchomić właściwie SAMSUNG DeX w zależności od etui urządzenia przenośnego. Przed użyciem zdejmij etui. W przypadku niektórych urządzeń przenośnych dostępny jest wyłącznie zwykły tryb ładowania, kiedy takie urządzenia są wyłączone. Jeśli chcesz włączyć funkcję szybkiego ładowania, włącz ją po uruchomieniu urządzenia przenośnego lub podłącz takie urządzenie bezpośrednio do ładowarki szybkiego ładowania zatwierdzonej przez firmę Samsung, a nie stacji multimedialnej. Do ładowania używaj wyłącznie ładowarki zatwierdzonej przez firmę Samsung, dostarczonej w chwili zakupu. Polski 7Korzystanie z multimedialnej stacji dokującej

Wybierz tryb ekranu, którego chcesz użyć. Można wybrać tryb Samsung DeX lub Screen mirroring.

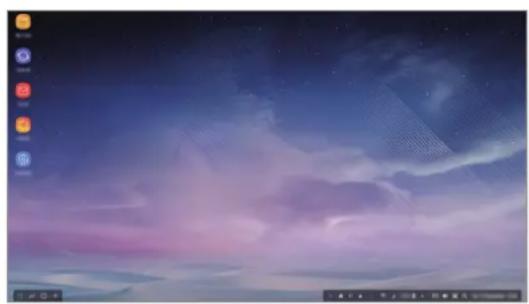

URUCHOM APLIKACJĘ SAMSUNG DeX : ekran urządzenia przenośnego zostanie wyłączony, a jego zawartość wyświetlona na ekranie podłączonego telewizora w trybie pulpitu.

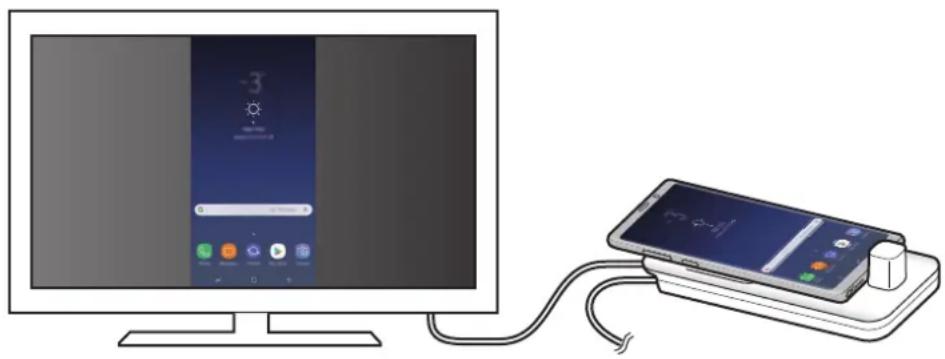

: obraz z ekranu urządzenia przenośnego zostanie wyświetlony na ekranie podłączonego telewizora lub monitora. Tryb Samsung DeX Tryb Screen mirroring

Początkowo wybrany tryb ekranu będzie stosowany do kolejnych połączeń. Więcej informacji można znaleźć wrozdziale Zmiana trybu ekranu.

Jeśli chcesz używać klawiatury lub myszy, podłącz je za pomocą portów USB stacji multimedialnej lub Bluetooth. Więcej informacji można znaleźć wrozdziale Sterowanie za pomocą zewnętrznej klawiatury imyszy.

Dostępne funkcje mogą się różnić w zależności od urządzenia przenośnego. Więcej informacji można znaleźć w sekcji wprowadzenia do stacji multimedialnej w witrynie internetowej firmy Samsung. Polski 8Korzystanie z multimedialnej stacji dokującej

Środki ostrożności podczas podłączania urządzenia

Multimedialnej stacji dokującej można używać tylko po podłączeniu zatwierdzonej przez firmę Samsung ładowarki, która obsługuje funkcję szybkiego ładowania.

Do portów USB multimedialnej stacji dokującej można podłączać wyłącznie klawiaturę, mysz lub pamięć przenośną USB. Ładowanie urządzeń lub podłączanie do tych portów urządzeń o dużym poborze mocy może nie działać właściwie.

Uważaj, aby otwór wentylacyjny oraz złącze urządzenia wentylacyjnego przenośnego (USB typu C) wewnątrz nie zetknęły się z płynem lub kurzem. Wystawienie na działanie płynów lub kurzu może spowodować nieprawidłową pracę multimedialnej stacji dokującej.

Nie ruszaj urządzeniem przenośnym, gdy jest podłączone do stacji multimedialnej. Może to spowodować uszkodzenie złącza urządzenia wentylacyjnego przenośnego (USB typu C).

Rozpoznawanie głosu może nie działać prawidłowo po podłączeniu urządzenia przenośnego do multimedialnej stacji dokującej. Zakańczanie połączenia urządzenia Zdejmij urządzenie przenośne zmultimedialnej stacji dokującej, aby zakończyć połączenie między urządzeniem przenośnym atelewizorem lub monitorem. Koniecznie wyjmuj urządzenie przenośne poziomo. Podniesienie go zbyt wysoko, zbyt mocne pociągnięcie lub potrząśnięcie nim może uszkodzić złącze urządzenia wentylacyjny mobilnego (USB typu C). Polski 9Korzystanie z multimedialnej stacji dokującej

Kontrolowanie ekranu Samsung DeX Sterowanie za pomocą urządzenia przenośnego Możesz wykorzystać ekran urządzenia przenośnego jako panel dotykowy.

Możesz korzystać z panelu dotykowego wyłącznie podczas stosowania trybu Samsung DeX.

Jeżeli obudowa urządzenia przenośnego ma pokrywę przednią, należy otworzyć pokrywę przednią, aby używać urządzenia przenośnego jako panelu dotykowego. Jeżeli pokrywa przednia jest zamknięta, panel dotykowy może nie działać prawidłowo. Sterowanie ekranem

Dotykanie: uruchomianie aplikacji lub wybór przycisku.

Dotykanie dwoma palcami: wyświetlanie dodatkowych opcji.

Przesuwanie dwoma palcami: przewijanie ekranu w dowolnym kierunku.

Rozsuwanie i zsuwanie palców: przybliżanie i oddalanie.

Dotykanie i przytrzymanie: wybór elementu na ekranie.

Przeciąganie: przesuwanie elementu lub wybór tekstu. Polsk i 10Korzystanie z multimedialnej stacji dokującej

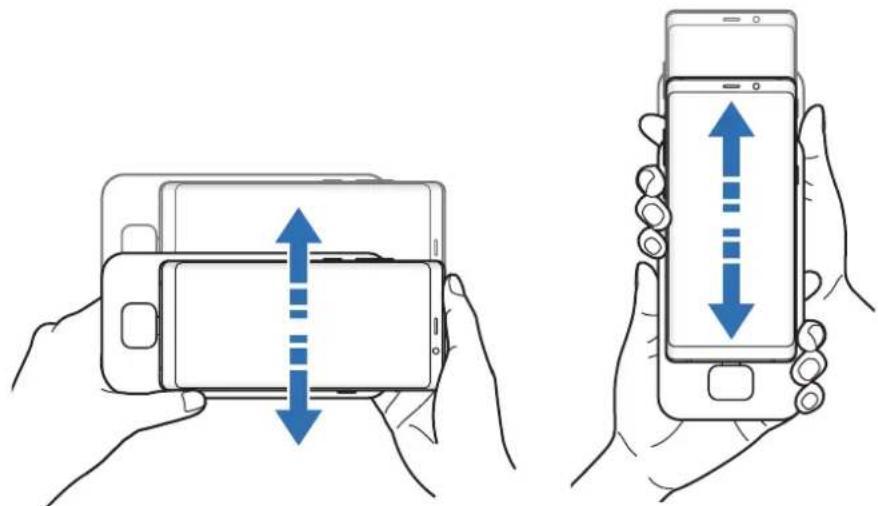

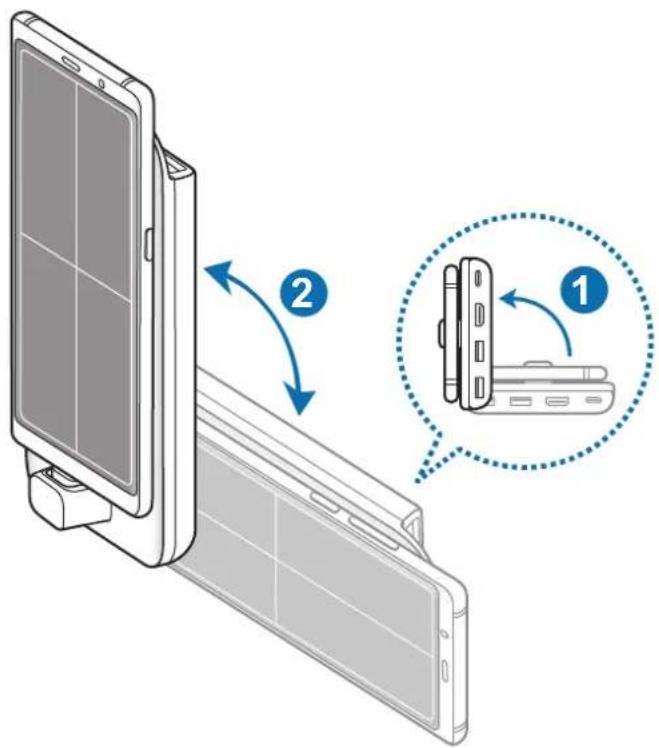

Orientacja ekranu urządzenia przenośnego Kiedy korzystasz z urządzenia przenośnego jako panelu dotykowego, możesz ustawić go poziomo lub pionowo.

Kiedy stacja multimedialna jest podłączona do urządzenia przenośnego, podnieś oba urządzenia prostopadle do powierzchni (

). Następnie ustaw urządzenie przenośne pionowo lub poziomo — zależnie od pożądanej orientacji (

Polski 11Korzystanie z multimedialnej stacji dokującej

Lekko przesuń stację multimedialną i urządzenie przenośne w górę i dół. Na potwierdzenie poprawnej orientacji ekranu urządzenia przenośnego w górnym prawym rogu ekranu pojawi się ikona

Polski 12Korzystanie z multimedialnej stacji dokującej

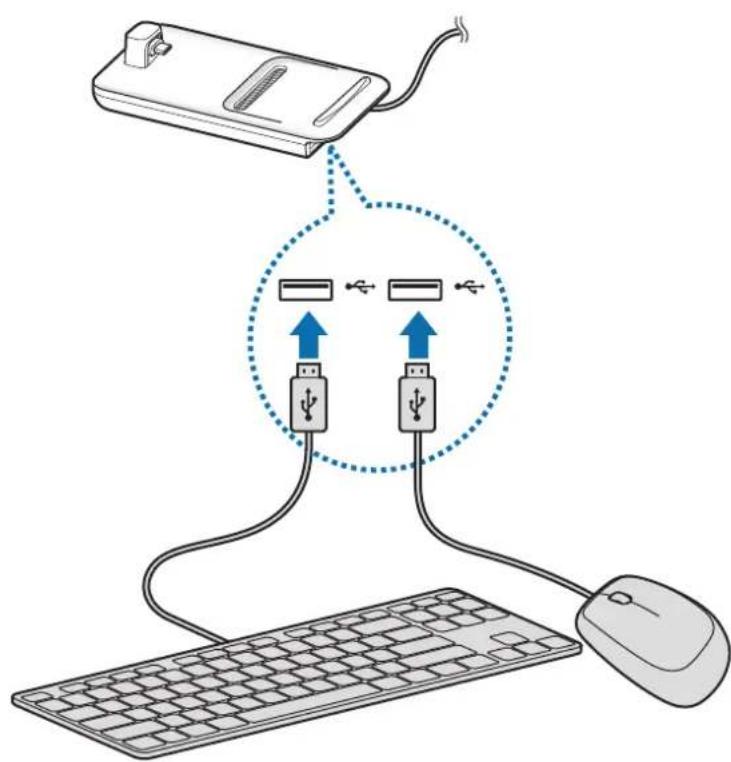

Sterowanie za pomocą zewnętrznej klawiatury imyszy Podłącz przewodową klawiaturę imysz do portu USB stacji dokującej lub połącz bezprzewodową klawiaturę imysz za pomocą funkcji Bluetooth podłączonego urządzenia przenośnego.

Kiedy podłączysz mysz, panel dotykowy nie pojawi się na urządzeniu przenośnym.

Istnieje możliwość sterowania urządzeniem zewnętrzną klawiaturą i myszą nawet w trybie Screen Mirroring. Połączenie za pomocą kabla Jeśli chcesz używać przewodowej klawiatury lub przewodowej myszy, podłącz ich kable USB do portów USB stacji multimedialnej. Podłączanie bezprzewodowo lub za pomocą funkcji Bluetooth Można połączyć bezprzewodową klawiaturę imysz albo klawiaturę imysz Bluetooth. Więcej informacji na temat urządzeń można znaleźć wich instrukcjach obsługi.

Bezprzewodowa klawiatura imysz: podłącz odbiornik bezprzewodowy do portu USB.

Klawiatura imysz Bluetooth: połącz zurządzeniem przenośnym za pomocą funkcji Bluetooth. Polski 13Korzystanie z multimedialnej stacji dokującej

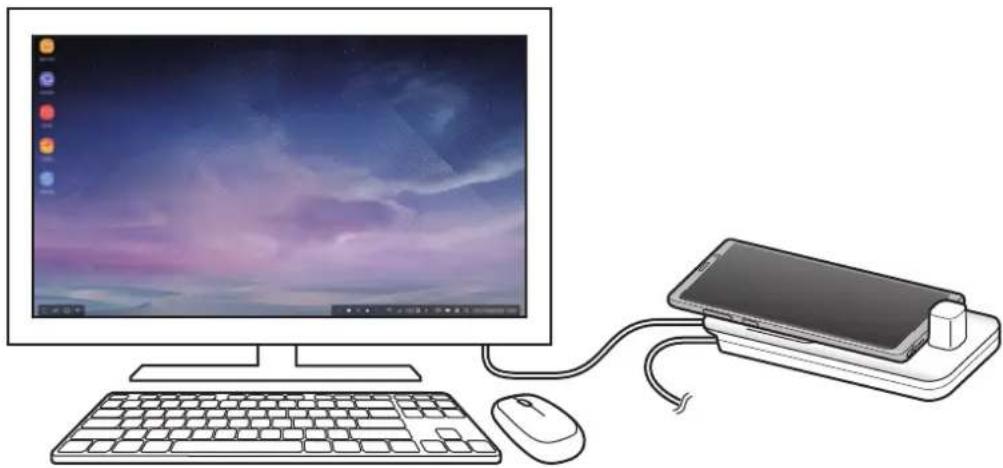

Korzystanie ztrybu Samsung DeX Istnieje możliwość używania funkcji urządzenia przenośnego w środowisku interfejsów podobnym do komputera. Można uruchamiać aplikacje urządzenia przenośnego lub sprawdzać powiadomienia istan urządzenia przenośnego. Niektóre aplikacje i funkcje mogą nie być dostępne podczas korzystania ztrybu Samsung DeX. Środki ostrożności dotyczące uruchamiania trybu Samsung DeX

Podczas uruchamiania lub wyłączania trybu Samsung DeX aktualnie uruchomione aplikacje, zwyjątkiem kilku, zostaną zamknięte.

Nie można uruchomić trybu Samsung DeX, jeżeli urządzenie przenośne działa wnastępujących trybach: tryb bardzo niskiego zużycia energii, tryb awaryjny itryb bezpieczny.

Jeżeli telewizor lub monitor nie obsługują protokołu HDCP (High-bandwidth Digital Content Protection), ekran trybu Samsung DeX może nie być wyświetlany.

Tryb Samsung DeX obsługuje rozdzielczość HD+, FHD i WQHD. Niektóre treści zurządzenia przenośnego mogą być wyświetlane inaczej na telewizorze lub monitorze.

Podczas korzystania ztrybu Samsung DeX czas pracy na baterii może być krótszy.

Zmiana ustawień wtrybie Samsung DeX spowoduje również zmianę ustawień urządzenia przenośnego. Niektóre ustawienia urządzenia przenośnego pozostaną bez zmian, nawet jeżeli ustawienia zostaną zmienione wtrybie Samsung DeX.

Aby zaktualizować tryb Samsung DeX do najnowszej wersji, należy pobrać oprogramowanie układowe zserwera. Jest to możliwe tylko po połączeniu zsiecią Wi-Fi.

Niektóre aplikacje mogą zostać zmienione wwersje płatne wzależności od zasad licencji dotyczących używania trybu Samsung DeX. Polski 14Korzystanie z multimedialnej stacji dokującej

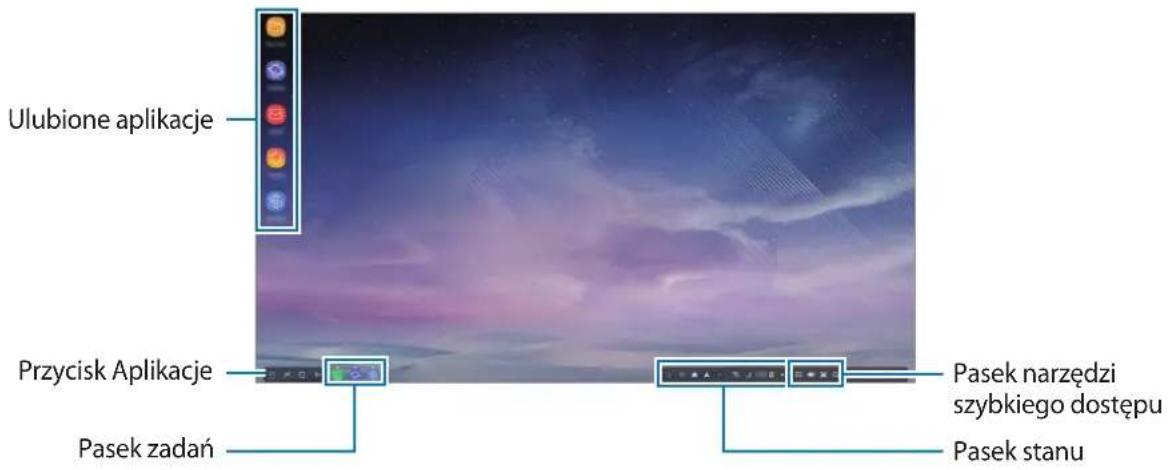

Używanie ekranu głównego Pasek narzędzi szybkiego dostępuPasek stanuUlubione aplikacjePrzycisk AplikacjePasek zadań

Ulubione aplikacje: dodawaj często używane aplikacje do ekranu głównego i szybko je uruchamiaj.

Przycisk aplikacji: przeglądanie i uruchamianie aplikacji zainstalowanych na urządzeniu przenośnym.

Pasek zadań: przeglądanie aktualnie otwartych aplikacji.

Pasek stanu: przeglądanie stanu lub powiadomień urządzenia przenośnego. Wyświetlane ikony mogą się różnić wzależności od bieżącego stanu urządzenia przenośnego. Wybierz , aby włączyć iwyłączyć różne funkcje urządzenia przenośnego na liście szybkich ustawień.

Pasek narzędzi szybkiego dostępu: szybkie używanie klawiatury ekranowej, głośności, zrzutu ekranu i wyszukiwania. Odbieranie połączeń przychodzących Można odbierać połączenia przychodzące na podłączonym telewizorze lub monitorze przy użyciu trybu Samsung DeX. Po odebraniu połączenia wybierz menu połączeń przychodzących na podłączonym telewizorze lub monitorze. Do odbierania połączeń używany jest głośnik urządzenia przenośnego. Podłącz słuchawki lub zdejmij urządzenie przenośne ze stacji dokującej, aby do odebrania połączenia przychodzącego użyć urządzenia przenośnego zamiast zestawu głośnomówiącego. Polski 15Korzystanie z multimedialnej stacji dokującej

Dodawanie skrótów aplikacji Wybierz przycisk Aplikacje, a następnie wybierz aplikację, do której skrót chcesz utworzyć iprzeciągnij ją do ekranu głównego. Skrót do aplikacji zostanie dodany do ekranu głównego. Zmiana głośników Możliwa jest zmiana domyślnych głośników, tak aby zamiast głośników urządzenia przenośnego używane były głośniki telewizora, monitora lub urządzenia audio. Uruchom aplikację Ustawienia na podłączonym telewizorze lub monitorze, anastępnie wybierz przełącznik Samsung DeX

Ustaw domyślne wyjście audio , aby aktywować tę funkcję. Kiedy zmienisz domyślne głośniki, dźwięk będzie odtwarzany przez nowe głośniki domyślne, ilekroć zostanie włączony tryb Samsung DeX. Możliwa jest tymczasowa zmiana głośników urządzenia przenośnego na głośniki telewizora, monitora lub urządzenia audio. Na pasku stanu wybierz

Wyjście audio iwybierz żądane urządzenie. Możesz też na pasku stanu kliknąć prawym przyciskiem myszy ikonę głośnika iwybrać urządzenie wobszarze Wyjście audio

Korzystanie zpaska szybkiego dostępu

: Wyświetlanie klawiatury ekranowej.

: Dostosowywanie poziomu głośności dzwonków, muzyki iwideo, powiadomień oraz dźwięków systemowych.

: Wykonywanie zrzutu ekranu iużywanie wielu funkcji na tym zrzucie ekranu, np. rysowanie, pisanie, kadrowanie lub udostępnianie.

: Wyszukiwanie zawartości na urządzeniu przenośnym przez wprowadzenie słowa kluczowego wpolu wyszukiwania. Polski 16Korzystanie z multimedialnej stacji dokującej

Opcje ekranu głównego Po naciśnięciu prawego przycisku podłączonej myszy na ekranie głównym istnieje możliwość korzystania z funkcji ekranu głównego.

Sortowanie według : wybór metody sortowania aplikacji na ekranie głównym.

Uporządkuj : srtuj aplikacje lub foldery na ekranie głównym w oparciu o wybraną metodę sortowania.

Tapety dla Samsung DeX : zmiana ustawień tapety Samsung DeX na ekranie głównym i ekranie blokady. Dobra zabawa z grami na dużym ekranie Istnieje możliwość grania w gry na dużym ekranie na urządzeniu przenośnym. Na podłączonym telewizorze lub monitorze uruchom aplikację Game Launcher

Uruchamianie aplikacji Wtrybie Samsung DeX można uruchamiać aplikacje zainstalowane na urządzeniu przenośnym. Po wybraniu przycisku Aplikacje zostanie wyświetlona lista aplikacji urządzenia przenośnego. Wybierz aplikację i uruchom ją. Można otworzyć kilka aplikacji iuruchomić je jednocześnie, atakże pracować wnich równocześnie, jak na komputerze. Niektóre aplikacje mogą nie być dostępne podczas korzystania ztrybu Samsung DeX. Konfigurowanie ustawień Konfiguruj ustawienia trybu Samsung DeX. Na podłączonym telewizorze lub monitorze otwórz aplikację Ustawienia iwybierz Samsung DeX

Lim.cz.wyg.ekr. dla Samsung DeX : ustawianie okresu oczekiwania wtrybie Samsung DeX przed wyłączeniem podświetlenia ekranu.

Tapety dla Samsung DeX : zmiana ustawień tapety Samsung DeX na ekranie głównym i ekranie blokady. Polsk i 17Korzystanie z multimedialnej stacji dokującej

Rozdzielcz. ekr. dla Samsung DeX : zmiana rozdzielczości ekranu trybu Samsung DeX.

Szybkość wskaźnika : ustaw szybkość kursora myszy.

Pokazuj klawiaturę ekranową wtrybie Samsung DeX : pokazywanie klawiatury ekranowej na podłączonym ekranie po podłączeniu klawiatury zewnętrznej.

Ustaw domyślne wyjście audio : ustawianie telewizora lub monitora jako domyślnych głośników.

Zgoda na inform. marketingowe : określanie otrzymywania informacji reklamowych otrybie Samsung DeX.

Samsung DeX Labs : zmiana wielkości aplikacji, które nie są oficjalnie obsługiwane przez tryb Samsung DeX. Nie ma możliwości zmiany wielkości niektórych aplikacji.

Jak używać Samsung DeX : wyświetlanie informacji osposobie użytkowania trybu Samsung DeX lub konfigurowania ważnych ustawień.

Samsung DeX – informacje : wyświetl informacje o oprogramowaniu DeX i zaktualizuj oprogramowanie Samsung DeX. Korzystanie ztrybu Screen mirroring Ekran urządzenia przenośnego pozostanie włączony, a jego zawartość wyświetlona również na ekranie podłączonego telewizora lub monitora. Zawartość zurządzenia przenośnego można przeglądać na panoramicznym ekranie podłączonego telewizora lub monitora. Trybu Screen mirroring można używać bez podłączania klawiatury lub myszy. Ekranem można sterować za pomocą podłączonego urządzenia przenośnego. Polski 18Korzystanie z multimedialnej stacji dokującej

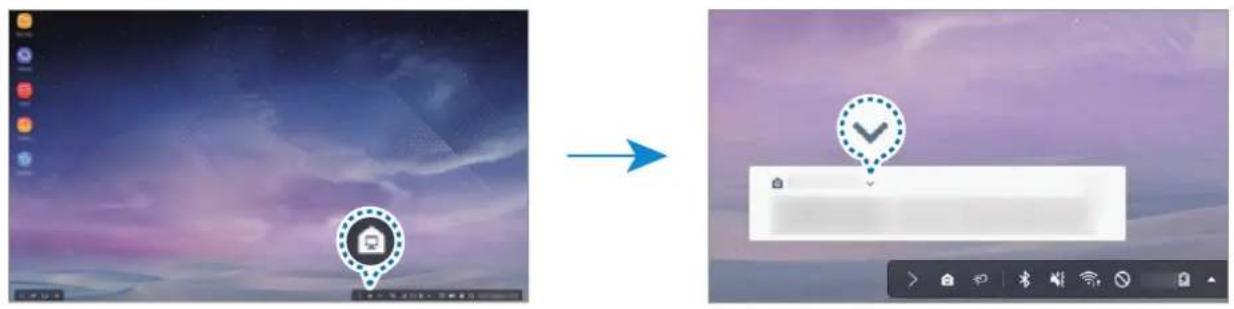

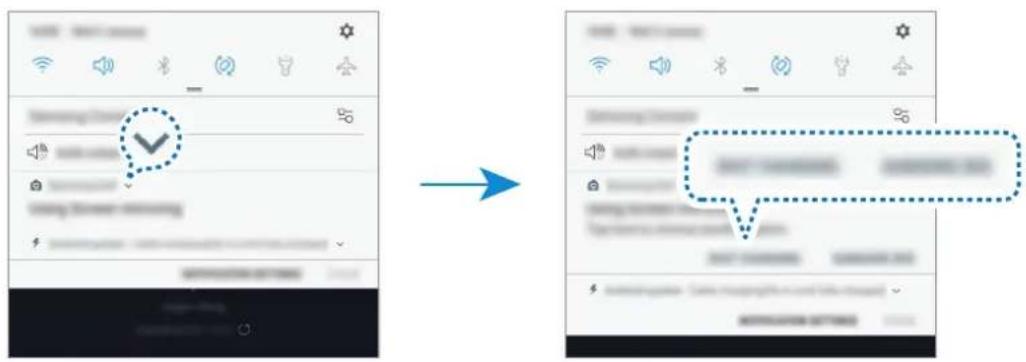

Zmiana trybu ekranu Tryb ekranu można zmienić na podłączonym telewizorze lub monitorze.

Dotknij powyżej Używanie aplikacji Samsung DeX i dotknij ODBICIE LUSTRZANE

Zostanie wyłączony tryb Samsung DeX i na podłączonym telewizorze lub monitorze zostanie wyświetlony taki sam ekran, jak na ekranie urządzenia przenośnego. Jeśli chcesz przełączyć tryby w urządzeniu przenośnym, otwórz panel powiadomień, dotknij obok Samsung DeX , a następnie dotknij SAMSUNG DEX

Ładowanie baterii urządzenia przenośnego Baterię urządzenia przenośnego można ładować poprzez stację multimedialną.

Dotknij powyżej Używanie aplikacji Samsung DeX i dotknij SZYBKIE ŁADOWANIE

Podłączony telewizor lub monitor wyłączy się, a urządzenie przenośne rozpocznie proces ładowania baterii. Polski

Załącznik Rozwiązywanie problemów Przed skontaktowaniem się zcentrum serwisowym firmy Samsung wypróbuj poniższe rozwiązania. W trybie Samsung DeX wybierz przycisk Aplikacji

FAQ i przejdź do stosownych treści. Stacja multimedialna lub podłączone urządzenia zawieszają się Jeżeli stacja multimedialna lub podłączone urządzenia się zawieszą, spróbuj je wyłączyć, a następnie włączyć ponownie. Jeżeli stacja multimedialna lub podłączone urządzenia nie odpowiadają, odłącz urządzenia ze stacji multimedialnej i ponownie je podłącz. Jeśli problem wciąż nie został rozwiązany, skontaktuj się z centrum serwisowym firmy Samsung. Stacja multimedialna działa niezgodnie z opisem w instrukcji Dostępne funkcje mogą się różnić w zależności od podłączonych urządzeń. Współczynnik obrazu jest nieprawidłowy Tryb Samsung DeX obsługuje rozdzielczość HD+, FHD i WQHD. Niektóre treści zurządzenia przenośnego mogą być wyświetlane inaczej na telewizorze lub monitorze. Dostosuj współczynnik obrazu zpoziomu menu podłączonego telewizora lub monitora. Polski 20W zależności od kraju i operatora, karty SIM, urządzenie i akcesoria mogą wyglądać inaczej niż na ilustracjach zamieszczonych w niniejszej instrukcji. Prawa autorskie Copyright © 2018 Samsung Electronics Niniejsza instrukcja jest chroniona na mocy międzynarodowych praw autorskich. Żadna część niniejszej instrukcji nie może być reprodukowana, dystrybuowana, tłumaczona ani przesyłana w jakiejkolwiek formie ani za pomocą jakichkolwiek środków elektronicznych lub mechanicznych, w tym kopiowana, nagrywana lub przechowywana w jakimkolwiek systemie archiwizacyjnym bez uprzedniej pisemnej zgody firmy Samsung Electronics. Znaki towarowe

SAMSUNG, logo SAMSUNG i Samsung DeX są zarejestrowanymi znakami towarowymi firmy Samsung Electronics.

Wszystkie inne znaki towarowe i prawa autorskie należą do ich właścicieli. Polski
