INSTRUKCJA OBSŁUGI Indego 1200 Connect BOSCH

Denizli Tel.: 0258 2620666 Bulut Elektrik İstasyon Cad. No: 52/B Devlet Tiyatrosu Karşısı Elazığ Tel.: 0424 2183559 Körfez Elektrik Sanayi Çarşısı 770 Sok. No: 71 Erzincan Tel.: 0446 2230959 Ege Elektrik İnönü Bulvaro No: 135 Muğla Makasarası Fethiye Fethiye Tel.: 0252 6145701 Değer İş Bobinaj İsmetpaşa Mah. İlk Belediye Başkan Cad. 5/C Şahinbey Gaziantep Tel.: 0342 2316432 Çözüm Bobinaj İsmetpaşa Mah. Eski Şahinbey Belediyesi altı Cad. No: 3/C Gaziantep Tel.: 0342 2319500 Onarım Bobinaj Raifpaşa Cad. No: 67 İskenderun Hatay Tel.: 0326 6137546 Günşah Otomotiv Beylikdüzü Sanayi Sit. No: 210 Beylikdüzü İstanbul Tel.: 0212 8720066 Aygem 10021 Sok. No: 11 AOSB Çiğli İzmir Tel.: 0232 3768074 Sezmen Bobinaj Ege İş Merkezi 1201/4 Sok. No: 4/B Yenişehir İzmir Tel.: 0232 4571465 Ankaralı Elektrik Eski Sanayi Bölgesi 3. Cad. No: 43 Kayseri Tel.: 0352 3364216 Şarj istasyonundaki LED yanıp sönüyor Sınırlandırma teli kopuk, çok uzun veya çok kısa Sınırlandırma telinin kopuk olup olmadığını ve 20 ile 450 m arasında bir uzunlukta olup olmadığını kontrol edin. Daha sonra gerilim beslemesini kapatın ve tekrar açın. Şarj istasyonundaki gösterge yanmıyor Akım besleme cihazının şebeke fişi takılı (doğru) değil Şebeke fişini tam olarak prize takın Muhtemelen priz veya şebeke kablosu hasarlı Şebeke gerilimini yetkili bir elektrik teknisyenine kontrol ettirin Akım besleme cihazı veya şarj istasoyonu arızalı Akım besleme cihazını veya şarj istasyonunu bir Bosch Müşteri Servisinde kontrol ettirin Hata göstergesi Olası neden Giderilme yolu OBJ_BUCH-1573-008.book Page 222 Tuesday, October 27, 2015 10:35 AMPolski | 223 Bosch Power Tools F 016 L81 517 | (27.10.15) Asal Bobinaj Eski Sanayi Sitesi Barbaros Cad. No: 24 Samsun Tel.: 0362 2289090 Üstündağ Elektrikli Aletler Nusretiye Mah. Boyacılar Aralığı No: 9 Tekirdağ Tel.: 0282 6512884 Nakliye Alet içindeki lityum iyon (Li-Ion) aküler tehlikeli madde taşıma yönetmeliği hükümlerine tabidir. Aküler başka bir yükümlülük olmaksızın kullanıcı tarafından caddeler üzerinde taşınabilir. Üçüncü kişiler eliyle yollanma durumunda (örneğin hava yolu ile veya nakliye şirketleri ile) paketleme ve etiketlemeye ilişkin özel hükümlere uyulmalıdır. Bu nedenle gönderi paketlenirken bir tehlikeli madde uzmanından yardım alınmalıdır. Tasfiye Bahçe aletlerini, şarj cihazlarını ve aküleri/bataryaları evsel çöplerin içine atmayın! Sadece AB üyesi ülkeler için: 2012/19/EU yönetmeliği uyarınca kullanım ömrünü tamamlamış elektronik ve elektrikli aletler ve 2006/66/EC yönetmeliği uyarınca arızalı veya kullanım ömrünü tamamlamış aküler/bataryalar ayrı ayrı toplanmak ve çevre dostu tasfiye için geri kazanım merkezlerine gönderilmek zorundadır. Alete entegre aküler sadece tasfiye amacıyla çıkarılabilirler. Gövdenin açılmasıyla bahçe aleti tahrip edilebilir. Entegre aküler tasfiye edilmek üzere sadece müşteri servisi tarafından alınabilir. Aküler/Bataryalar: Li-Ion: Lütfen “Nakliye” bölümündeki uyarı ve açıklamalara uyun. Değişiklik haklarımız saklıdır. Polski Dziękujemy za zakup kosiarki automatycznej Indego. Przed przystąpieniem do instalacji kosiarki Indego należy koniecznie przeczytać poniższe wskazówki bezpieczeństwa. Wskazówki bezpieczeństwa Uwaga! Poniższe wskazówki należy dokładnie przeczytać. Należy zapoznać się z elementami sterującymi i prawidłową obsługą narzędzia ogrodowego. Instrukcję eksploatacji należy zachować i starannie przechowywać w celu dalszego zastosowania. Wyjaśnienie symboli umieszczonych na narzędziu ogrodowym Ogólna wskazówka ostrzegająca przed potencjalnym zagrożeniem. Upewnić się, że narzędzie ogrodowe nie blokuje żadnych dróg komunikacyjnych. Ostrzeżenie: Przed rozpoczęciem użytkowania narzędzia ogrodowego należy przeczytać instrukcję obsługiwania. Ostrzeżenie: Przed przystąpieniem do jakichkolwiek prac przy narzędziu ogrodowym lub przed podniesieniem narzędzia należy uruchomić mechanizm wyłączający. Uwaga: Nie dotykać obracających się noży. Noże są bardzo ostre. Istnieje OBJ_BUCH-1573-008.book Page 223 Tuesday, October 27, 2015 10:35 AM224 | Polski F 016 L81 517 | (27.10.15) Bosch Power Tools niebezpieczeństwo utraty palców u rąk i nóg. Nie wolno dotykać żadnego z elementów narzędzia ogrodowego przed ich całkowitym zatrzymaniem się. Noże obracają się jeszcze przez jakiś czas po wyłączeniu silnika narzędzia ogrodowego i mogą spowodować obrażenia. Należy zwracać uwagę, aby osoby, przebywające w pobliżu, nie zostały skaleczone przez odrzucone podczas pracy ciała obce. Ostrzeżenie: Podczas pracy urządzenia ogrodowego należy trzymać się w bezpiecznej odległości od niego. Nie wolno siadać (jeździć) na narzędziu ogrodowym. Ładowarka wyposażona została w transformator bezpieczeństwa. Odłączalny zasilacz. Do czyszczenia kosiarki nie należy stosować myjek wysokociśnieniowych ani węża ogrodowego. Obsługa urządzenia Przed przystąpieniem do jakichkolwiek prac przy narzędziu ogrodowym (np. konserwacja, wymiana narzędzi roboczych itp.), a także przed przystąpieniem do transportu lub przechowywania narzędzia należy wyjąć przerywacz obwodu elektrycznego. Nie wolno udostępniać narzędzia ogrodowego do użytkowania dzieciom, a także osobom, które nie zapoznały się z niniejszymi zaleceniami. Należy zwrócić uwagę czy w danym kraju nie istnieją przepisy ograniczające wiek użytkownika podobnych narzędzi. Niniejsze narzędzie ogrodowe nie jest dostosowane do obsługi przez dzieci, osoby ograniczone fizycznie, emocjonalnie lub psychicznie, a także przez osoby z niewystarczającym doświadczeniem i/lub niedostateczną wiedzą. Wyjątek stanowi sytuacja, w której znajdują się one pod nadzorem osoby odpowiedzialnej za ich bezpieczeństwo i otrzymują od tej osoby instrukcje dotyczące posługiwania się narzędziem ogrodowym. Dzieci powinny znajdować się pod nadzorem, a narzędzie ogrodowe zabezpieczone w taki sposób, żeby nie mogły się one nim bawić. Osoba obsługująca lub użytkująca urządzenie odpowiedzialna jest za wypadki i szkody na osobie i mieniu, wyrządzone innym osobom. W razie wystąpienia zagrożenia podczas użytkowania narzędzia ogrodowego, należy natychmiast wcisnąć czerwony przycisk stop. Instalacja przewodu ograniczającego powinna się odbyć zgodnie z zaleceniami umieszczonymi w instrukcji obsługi. OBJ_BUCH-1573-008.book Page 224 Tuesday, October 27, 2015 10:35 AMPolski | 225 Bosch Power Tools F 016 L81 517 | (27.10.15) Przed przystąpieniem do pracy należy skontrolować przewód ograniczający. Powinien on być naciągnięty na całej swojej długości i nie tworzyć pętli; mocowanie odbywa się przy użyciu kołków wbitych w ziemię. Należy regularnie kontrolować teren, na którym będzie użyte narzędzie ogrodowe i usuwać z niego wszystkie kamienie, patyki, druty i inne zbędne przedmioty. Nie wolno najeżdżać na przewód zasilający znajdujący się pod napięciem. Regularnie należy kontrolować stan techniczny narzędzia ogrodowego, jego noży, śrub i zespołów tnących pod kątem ich zużycia lub uszkodzenia. Zużyte noże i ich śruby należy wymieniać całymi zestawami dla zachowania prawidłowego wyważenia. Nie wolno używać narzędzia ogrodowego, gdy jego osłony ochronne są uszkodzone lub gdy brakuje systemów zabezpieczających. Zachować bezpieczną odległość dłoni i stóp od obracających się elementów maszyny. Nie podnosić i nie przenosić narzędzia ogrodowego z pracującym silnikiem. Nie wolno nigdy użytkować narzędzia ogrodowego bez nadzoru, jeżeli w bezpośredniej bliskości znajdują się zwierzęta domowe, dzieci lub inne osoby. Włączyć narzędzie ogrodowe zgodnie z zaleceniami zawartymi w instrukcji obsługi i stanąć w bezpiecznej odległości od obracających się części. Nie wolno stosować narzędzia ogrodowego równocześnie z pracującym spryskiwaczem trawników. Należy zaprogramować plan pracy w taki sposób, aby oba systemy nie pracowały jednocześnie. Nie wolno przeprowadzać żadnych zmian w narzędziu ogrodowym. Niedopuszczalne przeróbki mogą wpłynąć na obniżenie bezpieczeństwa narzędzia ogrodowego, a także zwiększyć szumy i wibracje. Zwalnianie przerywacza obwodu elektrycznego: – przed przystąpieniem do usuwania materiału blokującego, – przed kontrolą funkcjonowania, czyszczeniem, a także przed przystąpieniem do wszelkich prac obsługowych przy narzędziu ogrodowym, – gdy narzędzie ogrodowe zaczyna wibrować w nietypowy sposób (zatrzymać narzędzie ogrodowe i natychmiast zbadać tego przyczynę), – po zderzeniu z przedmiotem obcym należy skontrolować narzędzie ogrodowe pod kątem uszkodzeń i skontaktować się z punktem serwisowym firmy Bosch w celu dokonania niezbędnych napraw. OBJ_BUCH-1573-008.book Page 225 Tuesday, October 27, 2015 10:35 AM226 | Polski F 016 L81 517 | (27.10.15) Bosch Power Tools Konserwacja Podczas wykonywania prac obsługowych w pobliżu ostrych noży, należy zawsze nosić rękawice ogrodowe. Przed przystąpieniem do jakichkolwiek czynności obsługowych przy narzędziu ogrodowym, należy wyjąć przerywacz obwodu elektrycznego. Przed przystąpieniem do jakichkolwiek czynności obsługowych przy stacji dokowania lub urządzeniu do zasilania energią elektryczną, należy wyjąć wtyczkę sieciową z gniazda. Oczyścić dokładnie zewnętrzne elementy narzędzia ogrodowego za pomocą miękkiej szczotki i ściereczki. Nie używać wody ani środków, zawierających rozpuszczalnik lub substancje polerujące. Usunąć starannie trawę oraz inne zanieczyszczenia, w szczególności z otworów wentylacyjnych. Regularnie czyścić okolice noży, układając narzędzie ogrodowe spodnią stroną ku górze. Należy stosować twardą szczotkę lub skrobak, aby usunąć mocno przyklejone złogi trawy. (zob. rys. A) Noże można obracać. (zob. rys. B) Aby mieć pewność, że stan techniczny narzędzia ogrodowego gwarantuje bezpieczną pracę, należy regularnie sprawdzać, czy wszystkie nakrętki, trzpienie i śruby są mocno dokręcone. Narzędzie ogrodowe należy regularnie kontrolować i – Mając na celu własne bezpieczeństwo, narzędzie ogrodowe należy regularnie kontrolować oraz wymieniać zużyte lub uszkodzone części. Należy zwracać uwagę na stosowanie wyłącznie oryginalnych części zamiennych firmy Bosch. W razie konieczności wymiany noży lub śrub, wymieniać należy całe zestawy. Przechowywanie zimą i transport Przed przystąpieniem do przechowywania narzędzia ogrodowego, należy wyjąć przerywacz obwodu elektrycznego. Kosiarka Indego powinna być eksploatowana w zakresie temperatur mieszczącym się pomiędzy 5 °C i 45 °C. Kosiarkę Indego i stację dokowania należy przechowywać w okresie zimowym, gdy temperatury spadają poniżej 5 °C, w bezpiecznym, suchym i niedostępnym dla dzieci miejscu. Nie wolno umieszczać żadnych przedmiotów na narzędziu ogrodowym ani na stacji dokowania. Transportować kosiarkę Indego na dalsze odległości najlepiej jest w oryginalnym opakowaniu. OBJ_BUCH-1573-008.book Page 226 Tuesday, October 27, 2015 10:35 AMPolski | 227 Bosch Power Tools F 016 L81 517 | (27.10.15) Karta SD Interfejs kart SD w kosiarce automatycznej służy tylko do diagnostyki oprogramowania przeprowadzanej w punktach serwisowych firmy Bosch. Zagrożenia związane z akumulatorami Ładowanie akumulatora dozwolone jest wyłącznie w stacjach atestowanych przez firmę Bosch. Eksploatacja kosiarki Indego odbywa się w temperaturze otoczenia pomiędzy 5 °C i 45 °C. Jeżeli temperatura akumulatora znajduje się poniżej tego zakresu temperatur, kosiarka Indego ukazuje odpowiedni komunikat na wyświetlaczu i pozostaje w stacji dokowania. Jeżeli była ona już w trakcie pracy, powraca do stacji dokowania. W przypadku wycieku elektrolitu z akumulatora, należy unikać kontaktu z narzędziem ogrodowym. W razie kontaktu elektrolitu ze skórą, należy natychmiast zasięgnąć porady lekarskiej. W przypadku uszkodzenia akumulatora może dojść do wycieku elektrolitu i zamoczenia elementów znajdujących się w bezpośrednim sąsiedztwie. Skontrolować wchodzące w grę elementy i skontaktować się z punktem serwisowym firmy Bosch. Nie wolno samemu otwierać ani narzędzia ogrodowego, ani wbudowanego akumulatora. Istnieje niebezpieczeństwo zwarcia, jak również porażenia prądem elektrycznym. Narzędzie ogrodowe należy chronić przed ogniem. Istnieje niebezpieczeństwo wybuchu. Uszkodzenie narzędzia ogrodowego lub zastosowanie go w sposób niezgodny z przeznaczeniem może doprowadzić do powstania niebezpiecznych oparów. Należy zadbać o dopływ świeżego powietrza, a w przypadku wystąpienia dolegliwości skontaktować się z lekarzem. Opary mogą podrażnić drogi oddechowe. Narzędzie ogrodowe należy przechowywać w zakresie temperatur pomiędzy –20 °C i 50 °C. Narzędzia ogrodowego nie należy na przykład pozostawiać latem w samochodzie. Wskazówki bezpieczeństwa dla ładowarek i urządzeń do zasilania energią elektryczną Ładowanie akumulatora dozwolone jest wyłącznie w oryginalnych stacjach dokowania firmy Bosch. W przeciwnym wypadku istnieje zagrożenie wybuchem lub pożarem. OBJ_BUCH-1573-008.book Page 227 Tuesday, October 27, 2015 10:35 AM228 | Polski F 016 L81 517 | (27.10.15) Bosch Power Tools Należy regularnie kontrolować ładowarkę, urządzenie do zasilania energią elektryczną, przewód i wtyczkę. W razie stwierdzenia uszkodzeń nie wolno użytkować stacji dokowania ani urządzenia do zasilania energią elektryczną. Nie należy otwierać stacji dokowania ani urządzenia do zasilania energią elektryczną, a naprawę tych urządzeń należy zlecić jedynie wykwalifikowanemu fachowcowi, który zastosuje oryginalne części zamienne. Uszkodzone stacje dokowania, urządzenia do zasilania energią elektryczną, przewody i wtyki zwiększają ryzyko porażenia prądem elektrycznym. Nie należy umieszczać stacji dokowania i urządzenia do zasilania energią elektryczną na łatwopalnym podłożu (na przykład na papierze czy materiałach tekstylnych) ani w sąsiedztwie łatwopalnych substancji. Istnieje niebezpieczeństwo pożaru spowodowane wzrostem temperatury stacji dokowania i urządzenia do zasilania energią elektryczną podczas procesu ładowania. Uwaga: Do ponownego ładowania akumulatorów należy stosować wyłącznie załączony w dostawie odłączalny zasilacz. Dzieci powinny znajdować się pod nadzorem. Tylko w ten sposób można zagwarantować, że nie będą się bawiły stacją dokowania, urządzeniem do zasilania energią elektryczną lub narzędziem ogrodowym. Dzieci, niepełnosprawne fizycznie, emocjonalnie lub psychicznie osoby, a także inne osoby, których doświadczenie i/lub wiedza jest niewystarczająca, przy zachowaniu wszelkich zasad bezpieczeństwa, mogą użytkować stację dokowania lub urządzenie do zasilania energią elektryczną tylko i wyłącznie pod nadzorem sprawowanym przez odpowiedzialną osobę lub po odpowiednim przeszkoleniu. W przeciwnym wypadku istnieje niebezpieczeństwo niewłaściwego zastosowania tych urządzeń, a także ryzyko możliwych urazów. Napięcie źródła prądu musi zgadzać się z danymi na urządzeniu do zasilania energią elektryczną. W optymalnym wypadku urządzenie do zasilania energią elektryczną powinno zostać przyłączone do gniazda zabezpieczonego wyłącznikiem różnicowo-prądowym (RDC), o prądzie wyzwalającym równym 30 mA. Należy regularnie kontrolować sprawność wyłącznika różnicowo-prądowego (RDC). Przewód przyłączeniowy należy regularnie kontrolować pod kątem uszkodzeń – można go użytkować wyłącznie w nienagannym stanie. OBJ_BUCH-1573-008.book Page 228 Tuesday, October 27, 2015 10:35 AMPolski | 229 Bosch Power Tools F 016 L81 517 | (27.10.15) Jeżeli zaistnieje konieczność wymiany przewodu przyłączeniowego, wymianę należy zlecić producentowi, autoryzowanemu przez producenta punktowi serwisowemu elektronarzędzi lub odpowiednio przeszkolonej do tego osobie w celu wykluczenia ryzyka zagrożenia bezpieczeństwa pracy. W razie konieczności wymiany przewodów stacji dokowania lub urządzenia do zasilania energią elektryczną, należy korzystać wyłącznie z przewodów atestowanych przez firmę Bosch. Nigdy nie dotykać wtyczki zasilania mokrymi rękami. Nie wolno najeżdżać na przewód przyłączeniowy, zginać go lub szarpać, gdyż mogłoby to spowodować jego uszkodzenie. Przewód należy chronić przed działaniem wysokiej temperatury, olejem/smarami oraz ostrymi krawędziami. Urządzenie do zasilania energią elektryczną zaopatrzone jest w izolację ochronną i nie wymaga uziemienia. Napięcie robocze wynosi 230 V AC, 50 Hz (dla krajów nie należących do UE 220 V, 240 V – w zależności od modelu). Szczegółowych informacji można zasięgnąć w autoryzowanym punkcie serwisowym firmy Bosch. W razie wątpliwości należy skonsultować się z wykwalifikowanym elektrykiem albo zwrócić się do naj- bliższego punktu serwisowego firmy Bosch. Przewód przyłączeniowy należy regularnie kontrolować pod kątem widocznych uszkodzeń bądź śladów zużycia spowodowanych zestarzeniem się przewodu; użytkowany przewód musi znajdować się w nienagannym stanie. Symbole Następujące symbole mają istotne znaczenie podczas czytania i zrozumienia instrukcji eksploatacji. Należy zapamiętać te symbole i ich znaczenia. Właściwa interpretacja symboli sprzyja lepszemu i bezpieczniejszemu użytkowaniu elektronarzędzia. Użycie zgodne z przeznaczeniem Narzędzie ogrodowe przeznaczone jest do koszenia trawników w prywatnym zakresie. Symbol Znaczenie Należy nosić rękawice ochronne Dozwolone czynności Zabronione czynności Osprzęt dodatkowy/części zamienne OBJ_BUCH-1573-008.book Page 229 Tuesday, October 27, 2015 10:35 AM230 | Polski F 016 L81 517 | (27.10.15) Bosch Power Tools Dane techniczne Kosiarka automatyczna Jednostki

Indego Indego 800 Indego 850 Indego 1000 Connect Indego 1100 Connect Indego 1200 Connect Numer katalogowy 3 600 ... ... HA2 0../ ... HA2 1.. ... HA2 1.. ... HA2 1.. ... HA2 3.. ... HA2 3.. ... HA2 3.. Szerokość cięcia cm 26 26 26 26 26 26 Wysokość cięcia mm 20–60 20–60 20–60 20–60 20–60 20 – 60 Spadek terenu (maks.) °2020 20 20 20 20 Wielkość powierzchni roboczej –maks. – minimalny – na jedno ładowanie akumulatora (do)***

Numer seryjny zob. tabliczkę znamionową na narzędziu ogrodowym Akumulator litowo- jonowy litowo- jonowy litowo- jonowy litowo- jonowy litowo- jonowy litowo- jonowy Napięcie znamionowe V 32,4 32,4 32,4 32,4 32,4 32,4 Pojemność Ah 3,0 3,0 3,0 3,0 3,0 3,0 Liczba ogniw akumulatora 18 18 18 18 18 18 Czas eksploatacji, przeciętnie do*** min 50 50 50 50 50 50 Czas ładowania akumulatora (maks.) min 50 50 50 50 50 50 Przewód ograniczający Przewód ograniczający – przewód załączony w zestawie – instalowana długość, min. – instalowana długość, maks.

Stacja dokowania Numer katalogowy F 016 ... ... L69 104 ... L69 104 ... L69 104 ... L69 104 ... L69 104 ... L69 104 Napięcie wejściowe V4242 42 42 42 42 Zużycie energii elektrycznej W150150 150 150 150 150 Prąd ładowania A (amper) 2,0 2,0 2,0 2,0 2,0 2,0 Dopuszczalny zakres temperatur ładowania °C 5–45 5 – 45 5 – 45 5–45 5–45 5–45 Masa kg 2,0 2,0 2,0 2,0 2,0 2,0 Stopień ochrony

IPX1 IPX1 IPX1 IPX1 IPX1 IPX1

*w zależności od typu urządzenia **uzależnione od kształtu i stanu trawnika (zob. przykłady na rys. 3) ***uzależnione od wysokości cięcia, jakości trawy, stopnia wilgotności Dane aktualne są dla napięcia znamionowego [U] 230 V. Przy napięciach odbiegających od powyższego i w przypadku modeli specyficznych dla danego kraju dane te mogą się różnić. OBJ_BUCH-1573-008.book Page 230 Tuesday, October 27, 2015 10:35 AMPolski | 231 Bosch Power Tools F 016 L81 517 | (27.10.15) Informacja na temat hałasu i wibracji Emisja hałasu została określona zgodnie z EN 50636-2-107. Określony wg skali A poziom hałasu emitowanego przez urządzenie wynosi standardowo: Poziom ciśnienia akustycznego 64 dB (A), poziom mocy akustycznej 72 dB (A). Niepewność pomiaru K =2,74 dB. Deklaracja zgodności Oświadczamy z pełną odpowiedzialnością, że produkt przedstawiony w rozdziale Dane techniczne jest zgodny z wymogami dyrektyw: 2006/42/WE, 1999/5/WE (do 13 czerwca 2016 r-), 2014/53/UE (od 14 czerwca 2016 r.), 2000/14/WE, 2009/125/WE, 2011/65/UE wraz z ich zmianami oraz następujących norm: EN 60335-1:2012+A11:2014/EN 50636-2-107:2015 (Bezpieczeństwo produktu), EN 61558-1:2005+A1:2009/ EN 61558-2-16:2009+A1:2013 (Bezpieczeństwo zasilaczy), EN 301 489-7 V1.3.1 (EMV i ERM do GSM i DCS), EN 301 511V9.0.2 (najważniejsze wymagania dla GSM 900 i GSM 1800), EN 55014-1:2006+A2:2011 (Emisje elektromagnetyczne EMV), EN 55014-2:1997+A2:2008 (Odporność na zakłócenia EMC). 2000/14/WE: Gwarantowany poziom mocy akustycznej 75 dB(A). Sposób oceny zgodności wg załącznika VI. Kategoria produktów: 32 Jednostka certyfikująca 2000/14/WE: SRL, Sudbury, England, Nr. 1088 Dokumentacja techniczna (2006/42/WE, 2000/14/WE): Bosch Lawn and Garden Ltd., PT-HG/ENS-PA2, Stowmarket, Suffolk IP14 1EY, England Robert Bosch GmbH, Power Tools Division 70764 Leinfelden-Echterdingen, GERMANY Leinfelden, 27.10.2015 Objaśnienie rysunków w celu ułatwienia instalacji (zob. str. 3–14) Urządzenie do zasilania energią elektryczną Numer katalogowy Szwajcaria Anglia Pozostała Europa Australia F 016 ... ... L69 117 ... L69 118 ... L69 116 ... L69 119 ... L69 117 ... L69 118 ... L69 116 ... L69 119 ... L69 117 ... L69 118 ... L69 116 ... L69 119 ... L69 117 ... L69 118 ... L69 116 ... L69 119 ... L69 117 ... L69 118 ... L69 116 ... L69 119 ... L69 117 ... L69 118 ... L69 116 ... L69 119 Napięcie na wejściu (napięcie zmienne) V 220 – 240 220 – 240 220 –240 220 – 240 220 – 240 220 – 240 Klasa ochrony /II /II /II /II /II /II Częstotliwość Hz (herc) 50/60 50/60 50/60 50/60 50/60 50/60 Napięcie wyjściowe (napięcie stałe) V4242 42 42 42 42 Stopień ochrony

IPX7 IPX7 IPX7 IPX7 IPX7 IPX7

Masa kg 2,0 2,0 2,0 2,0 2,0 2,0 Kosiarka automatyczna Jednostki

Indego Indego 800 Indego 850 Indego 1000 Connect Indego 1100 Connect Indego 1200 Connect *w zależności od typu urządzenia **uzależnione od kształtu i stanu trawnika (zob. przykłady na rys. 3) ***uzależnione od wysokości cięcia, jakości trawy, stopnia wilgotności Dane aktualne są dla napięcia znamionowego [U] 230 V. Przy napięciach odbiegających od powyższego i w przypadku modeli specyficznych dla danego kraju dane te mogą się różnić. Henk Becker Executive Vice President Engineering Helmut Heinzelmann Head of Product Certification PT/ETM9 Planowane działanie Rysunek Strona Zakres dostawy/rozpakowanie narzędzia ogrodowego 1 4 Pozycjonowanie stacji dokowania 2–4 4–6 Przeprowadzenie przewodu ograniczającego przez podstawę

Podłączenie jednego końca przewodu ograniczającego 6 6 Mocowanie stacji dokowania na podłożu

Prowadzenie przewodu ograniczającego

OBJ_BUCH-1573-008.book Page 231 Tuesday, October 27, 2015 10:35 AM232 | Polski F 016 L81 517 | (27.10.15) Bosch Power Tools Przygotowywanie trawnika Z trawnika należy usunąć kamienie, luzem leżące kawałki drewna, druty, przewody zasilania pozostające pod napięciem oraz wszelkie inne przedmioty. Upewnić się, że trawnik jest równy, a narzędzie ogrodowe nie natrafi na żadne wyraźne przeszkody, takie jak: doły, rowy lub strome zbocza przekraczające 20°. Skosić główną powierzchnię trawnika przy użyciu konwencjonalnej kosiarki na wysokość nie wyższą niż 40 mm, a powierzchnię leżącą poza przewodem ograniczającym na wysokość nie wyższą niż 20 mm. Instalacja Film instruktażowy dotyczący instalacji kosiarki Indego dostępny jest pod adresem internetowym www.bosch- indego.com. Można też zastosować następujący kod QR. Wybrać stosowne miejsce dla stacji dokowania – równe i chronione przed bezpośrednim nasłonecznieniem. Wskazówka: Stację dokowania należy ustawić na przewodzie ograniczającym przy krawędzi zewnętrznej trawnika. Nie należy jej ustawiać z boku szopy lub domku na narzędzia, który znajduje się na terenie trawnika w charakterze „wyspy“. Upewnić się, że stacja dokowania ustawiona jest obok powierzchni przeznaczonej do koszenia, przed nią znajduje się prosty tor o długości 1,5 m, a za nią o długości 1 m. Należy zwrócić uwagę, aby styki stacji dokowania skierowane były – patrząc od strony koszonego trawnika – w lewo (zob. rys. 2). Wskazówka: Jeżeli stacja dokowania została tak ustawiona, że jej styki skierowane są w kierunku trawnika lub w prawo, eksploatacja Indego przebiegnie z zakłóceniami. Przeprowadzić przewód ograniczający przez przedni otwór w podstawie, a następnie przez kanalik przewodowy i tylny otwór. Przymocować przewód ograniczający przy użyciu palika, prowadząc go w prostej linii od otworu. Ostrożnie usunąć izolację i podłączyć przewód ograniczający z prawym zaciskiem (Kolor czerwony). (zob. rys. 5–6) Przytwierdzić stację dokowania do podłoża za pomocą czterech załączonych w dostawie palików. (zob.rys.7) Poprowadzić przewód ograniczający tuż przy podłożu, wiodąc go w kierunku przeciwnym do ruchu wskazówek zegara. Należy zachować odpowiedni odstęp od krawędzi trawnika, stopni, ścian, oczek wodnych itp. Do tego celu należy posłużyć się szablonem. (zob. rys. 8) Wskazówka: Przewód ograniczający należy przeprowadzić w taki sposób, aby kosiarka Indego nie była od niego oddalona o więcej niż 16 m. Jeżeli krawędź trawnika równa jest z drogą lub inną powierzchnią, może się zdarzyć, że kosiarka Indego przejedzie przez krawędź trawnika. W takich przypadkach należy przeprowadzić przewód ograniczający bezpośrednio na krawędzi trawnika. Wskazówka: Przewód ograniczający można zakopać w ziemi na maksymalną głębokość 5 cm. Zaleca się ograniczenie stałych obiektów, znajdujących się na trawniku. Zapobiega to przedwczesnemu zużyciu obudowy kosiarki Indego spowodowanemu ciągłym zderzaniem się z obiektami stałymi. Obiekty, które są niższe niż 6 cm, np. rabaty należy ograniczać, przeprowadzając przewód w kierunku zgodnym z ruchem wskazówek zegara, aby zapobiec uszkodzeniu noża. Przewody prowadzące do i od tych „wysepek“ powinny się dotykać, nie mogą się jednak w żadnym wypadku krzyżować. (zob. rys. 8) Wskazówka: W odległości ok. 20 cm dookoła stałych obiektów, a także w rogach, trawnik pozostanie nieskoszony. Zamocować przewód ograniczający koło stacji dokowania za pomocą pierwszego palika, naciągnąć go i wbić następne paliki w odstępach co ok. 50 cm. (zob. rys. 8) Zatoczyć krąg i doprowadzić przewód ograniczający do tylnej strony stacji dokowania w taki sposób, by znalazł się on w jednej linii z otworem i palikiem. Przymocować drugi koniec przewodu ograniczającego też do tego palika. Upewnić się, że otwór, obie końcówki przewodu i palik tworzą jedną linię. Skrócić przewód ograniczający, ostrożnie usunąć izolację i Przedłużanie przewodu ograniczającego

Wytyczanie dodatkowego odcinka za pomocą przewodu ograniczającego 10 8 Podłączenie drugiego końca przewodu ograniczającego

Nałożenie pokrywy ochronnej na stację dokowania

Podłączenie urządzenia do zasilania energią elektryczną 13 10 Stacja dokowania sygnalizuje przepływ napięcia sieciowego (włącz.)

Mocowanie przerywacza obwodu elektrycznego

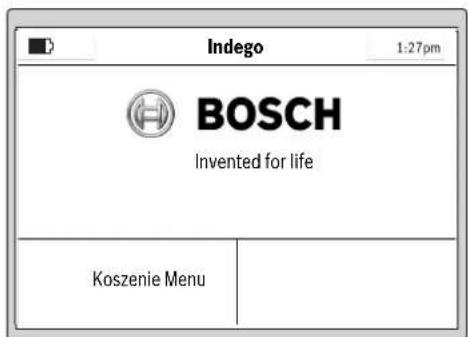

Umieszczanie narzędzia ogrodowego w stacji dokowania 16 11 Ekran „Witamy“, zob. odp. tekst w instrukcji obsługi

Podnoszenie i przenoszenie narzędzia ogrodowego

Ustawianie wysokości cięcia

Wydajne koszenie z systemem Logicut

Czyszczenie A 14 Konserwacja B 14 Planowane działanie Rysunek Strona 20-25cm OBJ_BUCH-1573-008.book Page 232 Tuesday, October 27, 2015 10:35 AMPolski | 233 Bosch Power Tools F 016 L81 517 | (27.10.15) podłączyć przewód ograniczający z lewym zaciskiem (Kolor czarny). (zob. rys. 11) Nałożyć pokrywę ochronną na stację dokowania. (zob.rys.12) Wskazówka: dodatkowy przewód ograniczający można podłączyć za pomocą złączki. (zob. rys. 9) Przewód ograniczający można przedłużyć do maksymalnej długości wynoszącej 450 m. Wskazówka: Podczas spulchniania bądź grabienia trawnika należy zachowywać odpowiedni odstęp od przewodu ograniczającego. Zainstalować urządzenie do zasilania energią elektryczną w chłodnym i suchym miejscu. Połączyć je ze stacją dokowania i z gniazdem zasilania, znajdującym się wewnątrz jakiegoś budynku. (zob. rys. 13) Skontrolować wskaźnik na stacji dokowania. (zob. rys. 14): – Wskaźnik świeci się stałym zielonym światłem, gdy ma miejsce napięcie na wyjściu urządzenia do zasilania energią elektryczną, a przewód ograniczający nie jest przerwany. –Wskaźnik nie świeci się, gdy nie ma napięcia na wyjściu urządzenia do zasilania energią elektryczną. Instalacja Urządzenie do zasilania energią elektryczną zamocować w narzędziu ogrodowym, a następnie umieścić narzędzie w stacji dokowania. (zob. rys. 15 – 17) Pojawia się ekran „Witamy“ z następującym symbolami: Przyciski te obsługują różne funkcje. Uzależnione są one od wywołanego aktualnie menu; ich znaczenie objaśniane jest na wyświetlaczu. Przyciski znajdujące się koło symboli strzałek (kursor) lub pozwalają na nawigację w górę lub w dół menu. Przyciski znajdujące się koło symboli strzałek (kursor) lub pozwalają na nawigację w prawą lub w lewą stronę menu. Wyświetlacz przechodzi do następnego dialogu natychmiast po wybraniu i potwierdzeniu jednej z opcji. Instalacja Najpierw należy nacisnąć przycisk koło „Language choice“ (Wybór języka). Pojawia się dialog „Wybór języka“ o następującej treści. Należy wybrać jeden z języków i potwierdzić przyciskiem „Zapamiętaj“. Wybrać lokalizację stosowania kosiarki Indego i potwierdzić przyciskiem „Zapamiętaj“. Informacja ta stosowana jest do optymalizacji elektronicznego kompasu kosiarki automatycznej. Symbol Znaczenie Lewe przyciski wielofunkcyjne Stan naładowania akumulatora

• Kosiarka połączona z siecią GSM

• Czekanie na połączenie z siecią GSM

• Kosiarka połączona z serwerem

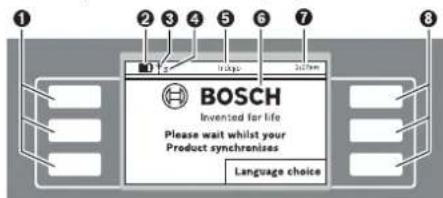

• Czekanie na połączenie z serwerem Tytuł menu/podmenu Wyświetlacz z dialogami Data Prawe przyciski wielofunkcyjne

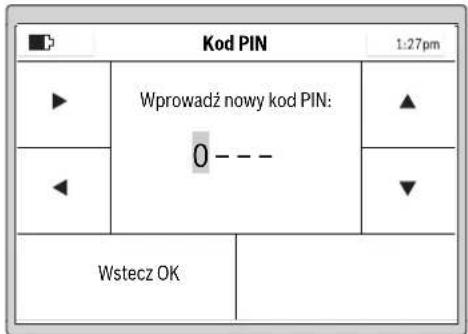

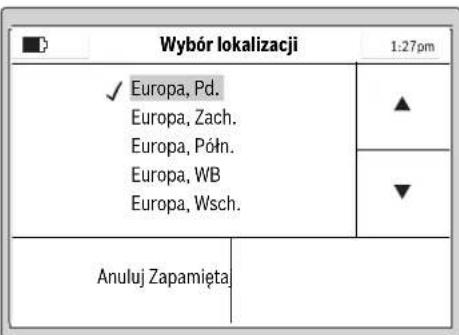

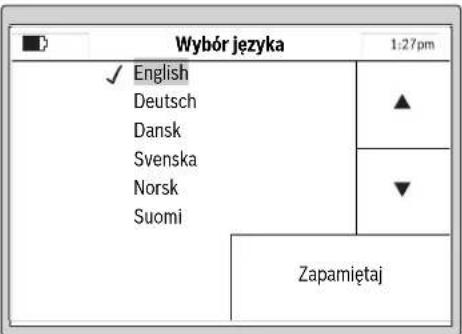

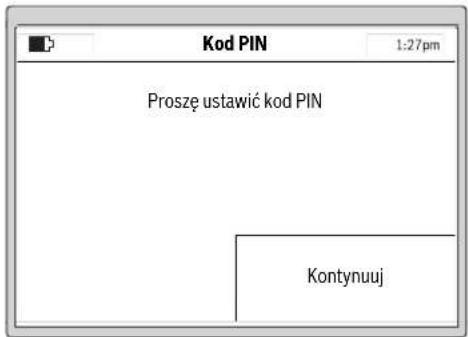

• Indego ... Connect Indego Wybór języka English Deutsch Dansk Svenska Norsk Suomi Zapamiętaj Wybór lokalizacji Europa, Pd. Europa, Zach. Europa, Półn. Europa, WB Europa, Wsch. Anuluj Zapamiętaj OBJ_BUCH-1573-008.book Page 233 Tuesday, October 27, 2015 10:35 AM234 | Polski F 016 L81 517 | (27.10.15) Bosch Power Tools Wcisnąć przycisk „Kontynuuj“, aby wprowadzić swój osobisty PIN. Wybrać pozycję wprowadzania za pomocą kursora w prawo/w lewo, wybrać odpowiednie cyfry za pomocą kursora w górę/w dół i potwierdzić przyciskiem „OK“ lub wybrać „Wstecz“, aby powrócić do poprzedniego ekranu „Kod PIN“. Wprowadzić swój Kod PIN. Wskazówka: Kod PIN należy bezwzględnie chronić przed osobami trzecimi. W razie utraty kodu PIN, należy przynieść do punktu serwisowego Bosch urządzenie Indego wraz ze stacją dokowania, w celu odblokowania urządzenia. Proszę skontaktować się z punktem zakupu urządzenia lub z punktem serwisowym firmy Bosch (zob. rozdział „Obsługa klienta oraz doradztwo dotyczące użytkowania“). Ustawić godzinę „hh:mm pm“, datę „dd/mm/yy“ i format czasu „Format: 12 h“. W tym celu należy wybrać pozycję wprowadzania za pomocą kursora w prawo/w lewo, wybrać odpowiednie cyfry za pomocą kursora w górę/w dół i potwierdzić przyciskiem „Zapamiętaj“ lub wybrać „Wstecz“, aby powrócić do poprzedniego ekranu „Kod PIN“. Wybrać „Idź wzdłuż przewodu“ aby wymierzyć ogród. (Wybrać przycisk „Wstecz“, aby powrócić do ekranu „Data i czas“.) Wskazówka: Jeżeli w tym czasie wskaźnik na stacji dokowania miga, oznacza to, że przewód ograniczający jest przerwany, za długi (powyżej 450 m) lub za krótki (poniżej 20 m). Kod PIN Proszę ustawić kod PIN Kontynuuj Kod PIN Wprowadź nowy kod PIN:

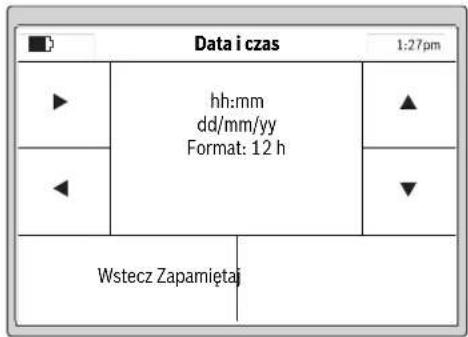

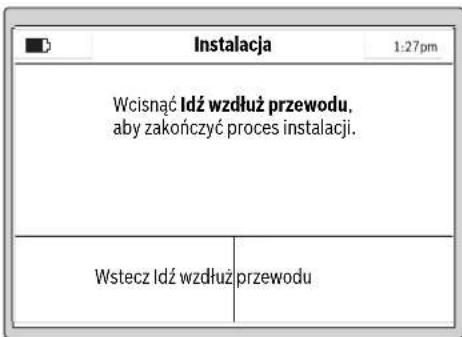

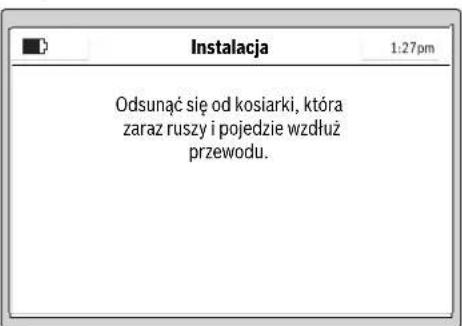

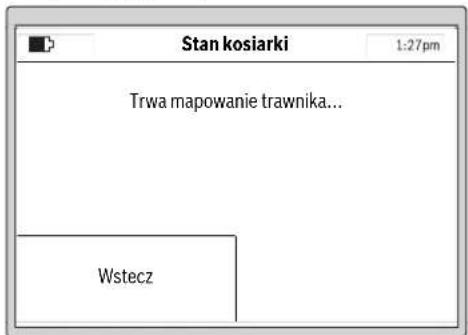

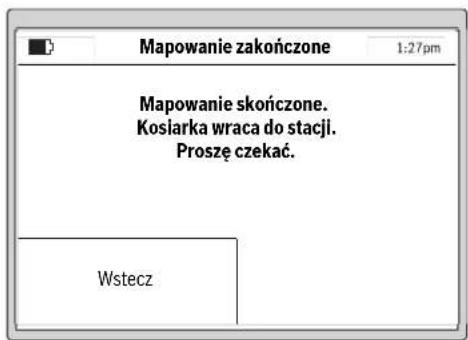

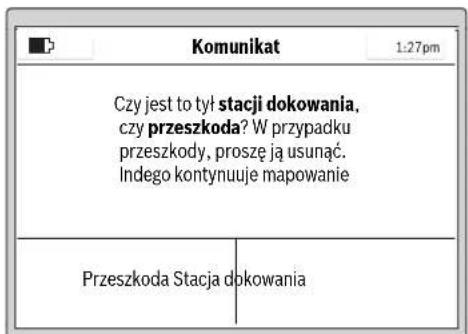

Wstecz OK PIN CODE Data i czas hh:mm dd/mm/yy Format: 12 h Wstecz Zapamiętaj Instalacja Wcisnąć Idź wzdłuż przewodu, aby zakończyć proces instalacji. Wstecz Idź wzdłuż przewodu Instalacja Odsunąć się od kosiarki, która zaraz ruszy i pojedzie wzdłuż przewodu. OBJ_BUCH-1573-008.book Page 234 Tuesday, October 27, 2015 10:35 AMPolski | 235 Bosch Power Tools F 016 L81 517 | (27.10.15) Pierwszą jazdę kosiarki wzdłuż przewodu ograniczającego ukazuje następujący dialog: Podczas pierwszej jazdy narzędzia ogrodowego wzdłuż przewodu ograniczającego noże nie obracają się. Wskazówka: Podczas mapowania kosiarka Indego podąża wzdłuż przewodu ograniczającego przy krawędzi trawnika. Tam, gdzie przewód rozgałęzia się w odstępie 1 cm do lub od przeszkody, nie zostanie on rozpoznany i kosiarka pojedzie wzdłuż zewnętrznego ograniczenia. (zob. rys. 8) Pomiar jest zakończony, gdy narzędzie ogrodowe dojechało do tylnej strony stacji ładowania. Wcisnąć przycisk „Przeszkoda“, jeżeli narzędzie ogrodowe nie dojechało do tylnej strony stacji ładowania. Aby zakończyć proces instalacji należy kierować się wskazówkami na wyświetlaczu. Wcisnąć przycisk „Stacja dokowania“, jeżeli narzędzie ogrodowe dojechało do tylnej strony stacji ładowania. Po pomyślnie zakończonej instalacji można nacisnąć przycisk „Koszenie“, aby rozpocząć natychmiastowe koszenie lub ułożyć plan pracy, korzystając z „Menu > Zmiana planu pracy“. Dalsze informacje dotyczące zachowania się narzędzia ogrodowego podczas pracy można znaleźć w rozdziale „Koszenie“. Wprowadzanie planu koszenia Skonfigurować plan koszenia i ustawienia zgodnie z zapotrzebowaniem. Przybliżony czas potrzebny do pełnej rejestracji ogrodu podano poniżej. Należy wziąć pod uwagę, że wartości te mogą się nieco różnić w zależności od rodzaju trawnika i od ilości obiektów znajdujących się na trawniku. Wszystkie punkty menu wyszczególnione zostały w rozdziale „Nawigacja menu“. Układanie własnego „planu pracy“ zostało tam szczegółowo objaśnione. Pozostałe punkty menu nie wymagają szczegółowych objaśnień. Stan kosiarki Trwa mapowanie trawnika... Wstecz Komunikat Czy jest to tył stacji dokowania, czy przeszkoda? W przypadku przeszkody, proszę ją usunąć. Indego kontynuuje mapowanie Przeszkoda Stacja dokowania Mapowanie zakończone Mapowanie skończone. Kosiarka wraca do stacji. Proszę czekać. Wstecz Indego Invented for life Koszenie Menu 200 m

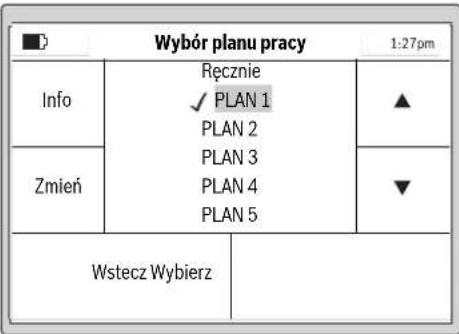

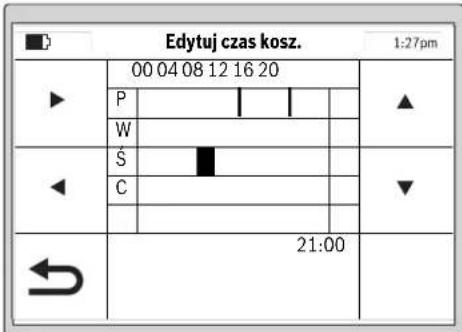

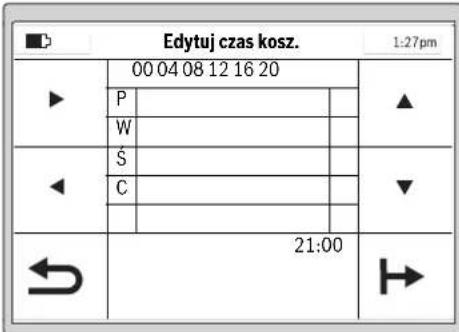

15 h OBJ_BUCH-1573-008.book Page 235 Tuesday, October 27, 2015 10:35 AM236 | Polski F 016 L81 517 | (27.10.15) Bosch Power Tools Plan pracy W podpunkcie „Menu > Zmiana planu pracy“ można wybrać jeden z 5 planów pracy. Jeżeli narzędzie ogrodowe ma pracować w czasie aktualnym, należy wybrać przycisk „Ręcznie“. Każdy z trybów „PLANU PRACY“ można zmodyfikować zgodnie ze swoimi potrzebami. Na przykład: Wybrać „PLAN PRACY“ za pomocą kursora w górę/w dół, na przykład „PLAN 1“ i wcisnąć „Zmień“. Za pomocą kursora w górę/w dół wybrać pożądany dzień tygodnia, np. „P“. Wybrać czas rozpoczęcia pracy za pomocą kursora w prawo/w lewo. Potwierdzić wybrany czas rozpoczęcia pracy za pomocą przycisku znajdującego się u dołu z prawej strony. Wybrać czas zakończenia pracy za pomocą kursora w prawo/w lewo. Potwierdzić wybrany czas zakończenia pracy za pomocą przycisku znajdującego się u dołu z prawej strony. Narzędzie ogrodowe pracuje tak długo w zaprogramowanym zakresie, na jak długo pozwoli wydajność akumulatora. Jeżeli trawnik został skoszony przed upływem zakresu czasu, narzędzie ogrodowe powraca do stacji ładowania. Dla zaprogramowanych zakresów czasu sporządzane jest specjalne zestawienie. Ustawić wszystkie inne dni pracy kosiarki i potwierdzić swój osobisty „PLAN PRACY 1“ za pomocą przycisku znajdującego się u dołu z lewej strony. Aby skasować zakres pracy, należy przesunąć na wybrany zakres pracy i skasować go za pomocą przycisku znajdującego się u dołu z prawej strony. Koło zapamiętanego planu pracy pojawi się haczyk . Narzędzie ogrodowe rozpoczyna koszenie, gdy nadejdzie dzień i godzina ustawiona w zakresie czasu 1. Wskazówka: Należy uwzględniać sezonowe warunki wzrostu trawy i ustawiać różne plany pracy wiosną, latem i jesienią. Obserwując wzrost trawy można, w razie potrzeby, aktualnie dopasowywać do niego plan pracy. Koszenie Nie wolno sadzać dzieci na narzędziu ogrodowym. Przed podniesieniem narzędzia ogrodowego należy wcisnąć ręczny przycisk stopu. Wysokość cięcia: Wysokość cięcia można ustawić na wartość położoną między 20 mm i 60 mm (zob. rys. 19). Do dyspozycji stoi 10 różnych ustawień (ok. 20 mm, 24 mm, 29 mm, 33mm, 38 mm, 42 mm, 47 mm, 51 mm, 56 mm i 60 mm). Wskazówka: System noży urządzenia Indego przystosowany jest do cięcia krótkiej trawy (3–5 mm). Pozostawiona na trawniku ścięta trawa może służyć jako ściółka i nawóz. Wybór planu pracy Info Ręcznie PLAN 1 PLAN 2 PLAN 3 PLAN 4 PLAN 5 Zmień Wstecz Wybierz Edytuj czas kosz.

21:00 Edytuj czas kosz.

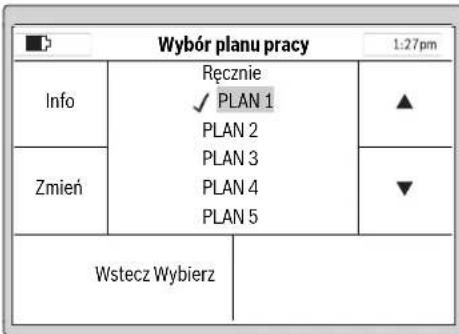

21:00 Wybór planu pracy Info Ręcznie PLAN 1 PLAN 2 PLAN 3 PLAN 4 PLAN 5 Zmień Wstecz Wybierz OBJ_BUCH-1573-008.book Page 236 Tuesday, October 27, 2015 10:35 AMPolski | 237 Bosch Power Tools F 016 L81 517 | (27.10.15) Wskazówka: Podczas pierwszych trzech tygodni wysokość koszenia należy ustawić pomiędzy 5 stopniem, a MAX, aby nie uszkodzić przewodu ograniczającego. Po trzech tygodniach przewód zarośnie trawą. Plan pracy powinien uwzględniać częste powtórzenia. Dzięki temu można osiągnąć wysoką wydajność pracy, akumulator wystarcza na dłużej, a na trawniku nie pozostaje pokos. Po rozpoczęciu koszenia: – narzędzie ogrodowe pracuje w trybie „Tryb ręczny“ tak długo, aż trawnik zostanie skoszony lub naciśnięty zostanie przycisk stop. Koszenie przerywane jest tylko na czas ładowania akumulatora. – narzędzie ogrodowe pracuje nieprzerwanie w programowalnym trybie „Plan pracy“ w zaprogramowanym zakresie czasu. Koszenie przerywane jest tylko w celu doładowania akumulatora. Aby przerwać koszenie przed upływem zaprogramowanego zakresu czasu, należy nacisnąć ręczny przycisk stopu. Jeżeli trawnik został skoszony przed upływem zakresu czasu, narzędzie ogrodowe powraca do stacji ładowania. Wydajne koszenie z systemem Logicut Jak wydajne jest koszenie kosiarką Indego (zob.rys.20) Aby móc wydajnie kosić, Indego „uczy się“ formy trawnika, który ma zostać skoszony. Ten proces "uczenia się" trwa przez pierwsze dwa cykle pracy. Poniżej można znaleźć wyjaśnienie, w jaki sposób kosiarka Indego „uczy się“ formy trawnika. Tak to działa Aby zagwarantować wydajną pracę, kosiarka Indego mapuje zewnętrzną krawędź trawnika oraz pozycje obiektów położonych na trawniku (drzewa, rabaty, oczka wodne itp.), które podczas instalacji odgraniczane są za pomocą przewodu. W ten sposób Indego może wyliczyć, gdzie trzeba skosić trawę, gdzie trawa została już skoszona i gdzie znajduje się ścieżka do i od stacji dokowania. Dzięki temu kosiarka jest w stanie o wiele wydajniej przeprowadzić swoje zadanie. Mapowanie powierzchni (zob. rys. 20) Po dokonaniu ustawień, kosiarka Indego rozpoczyna mapowanie od zewnętrznych krawędzi ogrodu. Odbywa się to poprzez objeżdżanie przewodu ograniczającego, umieszczonego na obrzeżach trawnika. Podczas dokonywania tej trasy kosiarka mierzy odległości, generuje mapę i zapisuje ją w pamięci. Wskazówka: Indego nie podąża wzdłuż przewodu prowadzącego do wewnętrznych ograniczeń. Nauka obiektów ograniczonych przewodem („WYSP“) (zob. rys. 20) Po zakończeniu mapowania powierzchni przeznaczonej do skoszenia, możliwe jest rozpoczęcie koszenia. Po wydaniu polecenia „Koszenie“ kosiarka Indego opuszcza stację dokowania i rozpoczyna kosić trawnik równoległymi pasami. Pasy te ograniczone zostały na ok. 10 m, aby umożliwić dokładne trzymanie się trasy. Jeżeli kosiarka nie natrafi na żaden obiekt ograniczony drutem, przeprowadza ona koszenie równoległymi pasami. W razie natrafienia na taki obiekt, Indego objeżdża go wzdłuż przewodu ograniczającego, aby zlokalizować jego kształt. Aby dokonać weryfikacji położenia obiektu, Indego podjeżdża do skraju trawnika, aż do drutu ograniczającego i zapisuje to położenie w pamięci. Następnie kontynuuje koszenie. Ten proces jest powtarzanay za każdym razem, gdy Indego natrafi podczas koszenia na kolejne obiekty. Po zakończeniu pracy kosiarka jedzie do stacji dokowania. Wskazówka: Cały ten proces powtarzany jest podczas drugiego koszenia. W ten sposób zagwarantowane jest znalezienie wszystkich obiektów w ogrodzie i wiarygodne ich zaprotokołowanie. Jeżeli w ogrodzie nie znajdują się żadne dodatkowe obiekty, kosiarka Indego kontynuuje koszenie. Jeżeli zaistnieje konieczność ominięcia dodatkowej płaszczyzny ogrodu (np. rabaty z kwiatami) już po uruchomieniu urządzenia, możliwe jest podłączenie dodatkowego przewodu ograniczającego za pomocą złączki. (zob.rys.10) Tryb koszenia (zob. rys. 20) Po zapamiętaniu położenia wszystkich obiektów w ogrodzie, kosiarka Indego kosi trawę wydajnie, równoległymi pasami. Koszenie z podwójną prędkością Jeżeli kosiarka Indego natrafi podczas koszenia na wysoką lub gęstą trawę, zwiększa ona automatycznie prędkość obrotową układu tnącego i zmniejsza prędkość jazdy – aż do zakończenia koszenia w tym miejscu. Koszenie krawędzi W tym trybie kosiarka kosi wzdłuż przewodu ograniczającego. Częstotliwość koszenia można ustawić. W ustawieniach fabrycznych koszenie krawędzi odbywa się przy co czwartym koszeniu. Maskowanie koszonych torów Kosiarka Indego kosi trawę równoległymi pasami o długości do 10 m. Odległość między liniami ustawiona została fabrycznie na 20 cm, w przypadku wyższej trawy jest ona jednak automatycznie redukowana. Po zakończeniu koszenia, praca jest kontynuowana przy zachowaniu uprzednio ustawionego odstępu między pasami. Ustawienie to użytkownik może zmienić w menu. Czujniki Narzędzie ogrodowe zaopatrzone zostało w następujące czujniki: – Czujnik podnoszenia jest uruchamiany i wyłącza napęd noży, gdy narzędzie ogrodowe jest podnoszone. – Czujnik położenia rozpoznaje gdy narzędzie ogrodowe leży spodem ku górze i wyłącza napęd noży. – Czujnik blokowania rozpoznaje przeszkodę na drodze narzędzia ogrodowego i powoduje zmianę kierunku. OBJ_BUCH-1573-008.book Page 237 Tuesday, October 27, 2015 10:35 AM238 | Polski F 016 L81 517 | (27.10.15) Bosch Power Tools – Czujnik nachylenia jest uruchamiany, gdy narzędzie ogrodowe znajdzie się pod kątem 45°. W przypadku uruchomienia jednego z czujników, np. czujnika podnoszenia, na wyświetlaczu ukazuje się komunikat: „Narzędzie ogrodowe zostało podniesione. Proszę wprowadzić kod PIN, aby kontynuować pracę.“. Wyświetlacz przechodzi na tryb czuwania, gdy przez 10 minut nie wprowadzane są żadne dane. Aby ponownie aktywować wyświetlacz, wystarczy przycisnąć dowolny przycisk. Gdy narzędzie ogrodowe znajduje się w trybie czuwania, należy przycisnąć dowolny przycisk, aby przywołać ekran wprowadzania PIN-u i wprowadzić kod. Ładowanie akumulatora Akumulator wyposażony został w czujnik temperatury, który dopuszcza ładowanie tylko w zakresie temperatur między 5°C a 45°C. W momencie dostawy akumulator litowo-jonowy jest naładowany częściowo. Aby uzyskać pełną wydajność akumulatora, należy przed przystąpieniem do użytkowania całkowicie naładować narzędzie ogrodowe w stacji dokowania. Akumulator litowo-jonowy można doładować w dowolnej chwili, nie powodując tym skrócenia jego żywotności. Przerwanie procesu ładowania nie niesie za sobą ryzyka uszkodzenia ogniw akumulatora. Przy prawie pustym lub całkowicie rozładowanym akumulatorze układ ochronny narzędzia ogrodowego wyłącza je. Noże nie poruszają się. Tabela programu W następujących tabelkach wyjaśnione zostały poszczególne punkty menu. Ustawienia Objaśnienie Ustawienia koszenia Koszenie krawędzi Nigdy Narzędzie ogrodowe nie kosi krawędzi trawnika. Co czwarty raz Narzędzie ogrodowe kosi krawędzie trawnika co czwarty raz. Co drugi raz Narzędzie ogrodowe kosi krawędzie trawnika co drugi raz. Zawsze Indego kosi krawędzie przy każdym koszeniu. Wskazówka: Indego kosi krawędzie we wszystkich podanych w kalendarzu terminach lub gdy wciśnięty zostanie przycisk „Koszenie“. (w trybie „Tryb ręczny“) Bliskość koszonych torów Odległość między liniami ustawiona została fabrycznie na 20 cm, w przypadku wyższej trawy jest ona jednak automatycznie redukowana. Ustawienie to użytkownik może zmienić w menu. Sygnał ID Zmiana kanału częstotliwości w przypadku zakłóceń sygnału. Kasowanie ogrodu Mapa ogrodu zapamiętana przez automatyczną kosiarkę jest kasowana. Wskazówka: Maszyna powinna znajdować się w stacji dokowania. Opcje bezpieczeństwa Zmień kod PIN Aby ponownie uruchomić urządzenie po autoblokadzie lub po zadziałaniu wyłącznika bezpieczeństwa, należy ponownie wprowadzić kod PIN. Aby zmienić kod PIN, należy uprzednio wprowadzić dotychczasowy kod. Autoblokada Włącz Jeżeli przez 3 minut nie zostanie uruchomiony żaden przycisk, następuje automatyczne blokowanie klawiatury. Ustawienie to zalecane jest ze względów bezpieczeństwa i dla ochrony przed kradzieżą. Wyłącz Przyciski są stale aktywne. Wybór języka Zmiana języka wyświetlacza. OBJ_BUCH-1573-008.book Page 238 Tuesday, October 27, 2015 10:35 AMPolski | 239 Bosch Power Tools F 016 L81 517 | (27.10.15) Opcje systemowe Ust. głośności klawiatury Zmiana natężenia dźwięku przycisków. Ustawienia ekranu Jasność ekranu Rozjaśnianie lub ściemnianie wyświetlacza. Info Informacja dotycząca wersji oprogramowania, numeru seryjnego i ostatniego serwisowania. Ustawienia fabryczne Przywrócenie ustawień fabrycznych narzędzia ogrodowego kasuje wszystkie własne ustawienia. Przywrócenie ustawień fabrycznych narzędzia ogrodowego wymaga powtórzenia mapowania ogrodu. Wybór lokalizacji Lokalizacja dla elektronicznego kompasu Ustawianie godziny i daty Wprowadzanie godziny i daty. Wybór planu pracy Objaśnienie Ręcznie Info Informacje pomocnicze zastosowania TRYBU MANUALNEGO. Wybierz Funkcję tę należy wybrać, gdy nie stosowany jest żaden plan pracy. PLAN 1 – 5 Zmień Programowanie do 5 automatycznych planów pracy przez ustawienie indywidualnych dni koszenia i zakresów czasu. Wybierz Dokonuje aktywacji jednego z pięciu indywidualnych planów pracy. Informacja dotycząca planu pracy Objaśnienie Informacja dotycząca planu pracy Zestawienie zaprogramowanych dni koszenia. Wstecz Powrót do menu głównego. Wybór planu pracy Przywołanie podmenu „Wybór planu pracy“. Blokuj klawiaturę Objaśnienie Blokuj klawiaturę Przyciski są blokowane natychmiast, niezależnie od ustawień autoblokady. Odbl. klawiaturę Dla uruchomienia klawiatury konieczne jest wprowadzenie kodu PIN. Ustawienia Objaśnienie OBJ_BUCH-1573-008.book Page 239 Tuesday, October 27, 2015 10:35 AM240 | Polski F 016 L81 517 | (27.10.15) Bosch Power Tools Lokalizacja usterek Serwis online http://www.bosch-indego.com Symptomy Możliwa przyczyna Usunięcie usterki Narzędzie ogrodowe nie działa Możliwość zablokowania maszyny wyrzucanym materiałem Skontrolować spód narzędzia ogrodowego i w razie potrzeby oczyścić (zawsze stosować rękawice ogrodowe) Akumulator nienaładowany do pełna Narzędzie ogrodowe umieścić w stacji dokowania w celu naładowania Zbyt długa trawa Ustawić wyższą wysokość cięcia Akumulator za zimny/za gorący Przywrócić prawidłową temperaturę akumulator (ogrzać/ochłodzić) Przerywacz obwodu elektrycznego zamontowany został niewłaściwie Skorygować położenie Silnik włącza się, a następnie wyłącza Akumulator nienaładowany do pełna Narzędzie ogrodowe umieścić w stacji dokowania w celu naładowania Przerywacz obwodu elektrycznego zamontowany został niewłaściwie Skorygować położenie Akumulator za zimny/za gorący Przywrócić prawidłową temperaturę akumulator (ogrzać/ochłodzić) Ustawić wyższą wysokość cięcia Narzędzie ogrodowe pracuje z przerwami Możliwy błąd wewnętrzny Skontaktować się z autoryzowanym serwisem Bosch Narzędzie ogrodowe tnie nierównomiernie lub niedokładnie Za nisko ustawiona wysokość cięcia Ustawić wyższą wysokość cięcia Tępy nóż Wymiana ostrza Możliwość zablokowania maszyny wyrzucanym materiałem Skontrolować spód narzędzia ogrodowego i w razie potrzeby oczyścić (zawsze stosować rękawice ogrodowe) Trawnik jest miejscami nie skoszony Zaplanowany został zbyt krótki zakres czasu na zbyt dużą przestrzeń trawnika Zwiększyć zakres czasu Czas pracy akumulatora Skontaktować się z autoryzowanym serwisem Bosch Odstęp między przeszkodami otoczonymi przewodem ograniczającym jest mniejszy niż 1 m Zwiększyć odstęp między przewodami ograniczającymi Wskazówka: Przeszkód o wysokości przekraczającej 6 cm nie trzeba otaczać przewodem Nierówna powierzchnia trawnika W menu Ustawienia zwiększyć/zmniejszyć maskowanie śladu koszenia Silne wibracje/ dźwięki Niedokręcona śruba/nakrętka noża Dokręcić śrubę/nakrętkę noża Uszkodzony nóż Wymiana ostrza OBJ_BUCH-1573-008.book Page 240 Tuesday, October 27, 2015 10:35 AMPolski | 241 Bosch Power Tools F 016 L81 517 | (27.10.15) Obsługa klienta oraz doradztwo dotyczące użytkowania www.bosch-garden.com Przy wszystkich zgłoszeniach i zamówieniach części zamiennych konieczne jest podanie dziesięciocyfrowego numeru katalogowego, znajdującego się na tabliczce znamionowej narzędzia ogrodowego. W razie potrzeby wysłania urządzenia do punktu serwisowania firmy Bosch kosiarkę automatyczną i stację dokowania należy wysyłać zawsze razem. Dodatkowo konieczne jest podanie wersji oprogramowania nabytego narzędzia ogrodowego (zob. „Menu > Ustawienia> Ustawienia systemowe > Informacja“). Polska Robert Bosch Sp. z o.o. Serwis Elektronarzędzi Ul. Szyszkowa 35/37 02-285 Warszawa Na www.bosch-pt.pl znajdą Państwo wszystkie szczegóły dotyczące usług serwisowych online. Tel.: 22 7154460 Faks: 22 7154441 E-Mail: bsc@pl.bosch.com Infolinia Działu Elektronarzędzi: 801 100900 (w cenie połączenia lokalnego) E-Mail: elektronarzedzia.info@pl.bosch.com www.bosch.pl Transport Załączone w dostawie akumulatory litowo jonowe podlegają wymaganiom przepisów dotyczących towarów niebezpiecznych. Akumulatory mogą być transportowane drogą lądową przez użytkownika bez konieczności spełnienia jakichkolwiek dalszych warunków. W przypadku przesyłki przez osoby trzecie (np. transport drogą powietrzną lub za pośrednictwem firmy spedycyjnej) należy dostosować się do szczególnych wymogów dotyczących opakowania i znaczenia towaru. W takim wypadku podczas przygotowywania towaru do wysyłki należy skonsultować się z ekspertem d/s towarów niebezpiecznych. Usuwanie odpadów Narzędzi ogrodowych, ładowarek, a także akumulatorów/ baterii nie wolno wyrzucać do odpadów z gospodarstwa domowego! Tylko dla państw należących do UE: Zgodnie z europejską wytyczną 2012/19/UE, niezdatne do użytku elektronarzędzia i urządzenia elektroniczne, a zgodnie z europejską wytyczną 2006/66/WE uszkodzone lub zużyte akumulatory/baterie, należy zbierać osobno i doprowadzić do ponownego przetworzenia zgodnego z zasadami ochrony środowiska. Wbudowane akumulatory wolno wyjmować wyłącznie w celu utylizacji. Otwieranie obudowy może spowodować uszkodzenie narzędzia ogrodowego. Wyjmowanie wbudowanych akumulatorów w celu ich utylizacji dozwolone jest wyłącznie w autoryzowanych punktach serwisowych. Akumulatory/Baterie: Li-Ion: Prosimy postępować zgodnie ze wskazówkami umieszczonymi w rozdziale „Transport“. Zastrzega się prawo dokonywania zmian. Nie można naładować akumulatora Styki ładowania są zardzewiałe Oczyścić styki ładowania Możliwy błąd wewnętrzny Skontaktować się z autoryzowanym serwisem Bosch Narzędzie ogrodowe nie jedzie do stacji dokowania Przewód ograniczający nie został właściwie rozpięty Skontrolować przewód ograniczający i skorygować Przewód ograniczający znajduje się w pobliżu źródła zakłócającego odbiór sygnału Zachować wystarczający odstęp między przewodem ograniczającym a źródłem zakłóceń (ok. 1 m). Dioda LED na stacji dokowania miga Przewód ograniczający jest przerwany, zbyt długi lub zbyt krótki. Skontrolować czy przewód ograniczający nie jest przerwany i czy jego długość mieści się w zakresie 20 i 450 m. Następnie wyłączyć i ponownie włączyć zasilanie prądem. Wskaźnik na stacji dokowania nie świeci się Wtyczka sieciowa urządzenia zasilania energią elektryczną nie została (właściwie) włożona Wsadzić wtyczkę (całkowicie) do gniazdka Możliwa awaria gniazdka lub uszkodzenie przewodu sieciowego Zlecić kontrolę napięcia sieci autoryzowanemu elektrykowi Uszkodzone urządzenie zasilania energią elektryczną lub stacja dokowania Zlecić kontrolę urządzenia zasilania energią elektryczną i stacji dokowania do punktu serwisowego firmy Bosch Symptomy Możliwa przyczyna Usunięcie usterki OBJ_BUCH-1573-008.book Page 241 Tuesday, October 27, 2015 10:35 AM242 | Česky F 016 L81 517 | (27.10.15) Bosch Power Tools Česky Mnohokrát děkujeme, že jste se rozhodli pro robotickou sekačku Indego. Než Indego nainstalujete, přečtěte si prosím následující bezpečnostní upozornění. Bezpečnostní upozornění Pozor! Pročtěte si pozorně následující pokyny. Seznamte se s obslužnými prvky a řádným používáním zahradního nářadí. Uschovejte si prosím pečlivě návod k použití pro pozdější potřebu. Vysvětlení symbolů na zahradním nářadí Všeobecné upozornění na nebezpečí. Zajistěte, aby nebyly zahradním nářadím blokovány nebo zahrazeny žádné východy. Varování: Než uvedete zahradní nářadí do provozu, přečtěte si návod k obsluze. Varování: Než provedete práce na zahradním nářadí nebo zahradní nářadí zvednete, aktivujte vypínací zařízení. Pozor: Nedotýkejte se rotujících nožů. Nože jsou ostré. Chraňte se před ztrátou prstů na nohou a rukou. Než se dotknete dílů zahradního nářadí, počkejte, až se všechny zcela dostanou do stavu klidu. Nože po vypnutí zahradního nářadí ještě dále rotují a mohou způsobit zranění. Dbejte na to, aby osoby stojící v blízkosti nebyly poraněny odmrštěnými cizími tělesy. Varování: Pokud zahradní nářadí pracuje, udržujte vůči němu bezpečný odstup. Na zahradním nářadí nejezděte. Nabíječka je vybavena bezpečnostním transformátorem. Odnímatelný napájecí zdroj. K čištění robotické sekačky nepoužívejte vysokotlaký čistič ani zahradní hadici. Obsluha Před všemi pracemi na zahradním nářadí (např. údržba, výměna nástroje atd.) odstraňte přerušovač okruhu el. proudu, stejně tak před přepravou a uskladněním. Nikdy nedovolte dětem či osobám neseznámeným s těmito pokyny zahradní nářadí používat. Národní předpisy možná omezují věk obsluhy. Toto zahradní nářadí není určeno k tomu, aby jej používaly osoby (včetně dětí) s omezenými fyzickými, smyslovými a duševními schopnostmi nebo nedostatečnou zkušeností a/nebo nedostatečnými vědomostmi, možné je to pouze tehdy, budou-li pro svou bezpečnost pod dohledem kompetentní osoby nebo od ní obdrží pokyny, jak se zahradní nářadí používá. OBJ_BUCH-1573-008.book Page 242 Tuesday, October 27, 2015 10:35 AMČesky | 243 Bosch Power Tools F 016 L81 517 | (27.10.15) Děti by měly být pod dohledem, aby bylo zajištěno, že si se zahradním nářadím nehrají. Obsluha nebo uživatel je zodpovědný za nehody nebo ublížení jiným osobám nebo jejich majetku. Pokud se při provozu zahradního nářadí vyskytnou jakákoli nebezpečí, okamžitě stiskněte červené tlačítko Stop. Zajistěte správnou instalaci ohraničujícího vodiče podle návodu k obsluze. Ohraničující vodič kontrolujte. Ten musí být po celé délce napnutý a musí být bez volných smyček upevněn pomocí kolíků k zemi. Pravidelně zkontrolujte oblast, na které se bude zahradní nářadí používat a odstraňte kameny, klacky, dráty a jiné cizí předměty. Elektrické napájecí kabely pod napětím se nesmějí přejíždět. Zahradní nářadí pravidelně kontrolujte, aby bylo zajištěno, že nejsou nože, šrouby nožů a sečné zařízení opotřebované nebo poškozené. Opotřebované nože a šrouby nožů vyměňte v celé sadě, aby se zamezilo nevyváženosti. Nikdy nepoužívejte zahradní nářadí s poškozenými ochrannými kryty nebo bez bezpečnostního vybavení. Nedávejte své ruce a nohy do blízkosti nebo pod rotující díly. Nikdy nezvedejte resp. nenoste zahradní nářadí s běžícím motorem. Nenechávejte zahradní nářadí pracovat bez dozoru pokud víte, že se v bezprostřední blízkosti zdržují domácí zvířata, děti nebo osoby. Zahradní nářadí zapněte podle návodu k obsluze a stůjte v bezpečné vzdálenosti vůči rotujícím dílům. Zahradní nářadí neprovozujte ve stejné době se zahradním zavlažováním. Nastavte časový plán tak, aby se zajistilo, že oba systémy nepracují současně. Neprovádějte na zahradním nářadí žádné změny. Nepřípustné změny mohou negativně ovlivnit bezpečnost Vašeho zahradního nářadí a vést ke zvýšenému hluku a vibracím. Přerušovač okruhu el. proudu rozpojte: – před odstraněním zablokování, – když zahradní nářadí kontrolujete, čistíte nebo na něm pracujete, – když zahradní nářadí neobvykle vibruje (zahradní nářadí zastavte a okamžitě zkontrolujte), – po srážce s cizím předmětem. Zkontrolujte poškození zahradního nářadí a kontaktujte zákaznický servis Bosch kvůli nutným opravám. Údržba Když manipulujete nebo pracujete v oblasti ostrých nožů, vždy noste zahradní rukavice. Před všemi pracemi na zahradním nářadí odstraňte přerušovač okruhu el. proudu. Před všemi pracemi na nabíjecí stanici nebo napájecím zdroji vytáhněte síťovou zástrčku ze zásuvky. OBJ_BUCH-1573-008.book Page 243 Tuesday, October 27, 2015 10:35 AM244 | Česky F 016 L81 517 | (27.10.15) Bosch Power Tools Zevnějšek zahradního nářadí čistěte důkladně pomocí měkkého štětce a hadříku. Nepoužívejte vodu ani rozpouštědla či lešticí prostředky. Veškerou ulpělou trávu a nánosy odstraňte, zejména z větracích otvorů. Otočte zahradní nářadí spodní stranou nahoru a pravidelně čistěte prostor nožů. Pro odstranění pevně ulpělých kousků trávy používejte tuhý kartáč nebo škrabku. (viz obr. A) Nože lze obrátit. (viz obr. B) Zajistěte pevné usazení všech matic, čepů a šroubů, aby byl zaručen bezpečný pracovní stav zahradního nářadí. Pravidelně zahradní nářadí prohlédněte a pro Vaši bezpečnost vyměňte opotřebované nebo poškozené díly. Dbejte na to, aby se použily pouze originální náhradní díly Bosch. Podle potřeby vyměňujte nože a šrouby v celé sadě. Zimní uskladnění a přeprava Před uskladněním zahradního nářadí odstraňte přerušovač okruhu el. proudu. Indego je připraveno k provozu při teplotách mezi 5 °C a 45 °C. Indego a nabíjecí stanici uskladněte v zimním období, když se teploty trvale nalézají pod 5 °C, mimo dosah dětí a na bezpečném a suchém místě. Na zahradní nářadí nebo na nabíjecí stanici nestavte žádné další předměty. Pokud Indego přepravujete na delší vzdálenosti, použijte nejlépe originální obal. SD karta Rozhraní pro SD kartu v robotické sekačce je určeno pouze pro softwarovou diagnózu prováděnou servisním střediskem Bosch. Nebezpečí daná akumulátorem Nabíjení se smí uskutečnit pouze ve firmou Bosch schválené nabíjecí stanici. Indego pracuje mezi 5 °C a 45 °C. Leží-li teplota akumulátoru vně tohoto rozsahu, hlásí to Indego na svém displeji a zůstává v nabíjecí stanici nebo se vrací, pokud pracuje, zpátky k nabíjecí stanici. Pokud ve výjimečném případě vyteče z akumulátoru kapalina, zabraňte kontaktu se zahradním nářadím. Při kontaktu s touto kapalinou vyhledejte lékařskou pomoc. Pokud se akumulátor poškodí, může vytéci kapalina a potřísnit okolní díly. Postižené díly zkontrolujte a kontaktujte zákaznický servis Bosch. Zahradní nářadí a uvnitř ležící akumulátor neotvírejte. Existuje nebezpečí zkratu a též zásahu elektrickým proudem. Chraňte zahradní nářadí před ohněm. Existuje nebezpečí výbuchu. Při poškození a nesprávném použití zahradního nářadí mohou z akumulátoru unikat výpary. Přivádějte čerstvý vzduch a při potížích vyhledejte lékaře. Výpary mohou dráždit dýchací cesty. OBJ_BUCH-1573-008.book Page 244 Tuesday, October 27, 2015 10:35 AMČesky | 245 Bosch Power Tools F 016 L81 517 | (27.10.15) Zahradní nářadí skladujte pouze v teplotním rozsahu od –20 °C do 50 °C. Nenechávejte zahradní nářadí např. v létě ležet v autě. Bezpečnostní upozornění pro nabíječku a napájecí zdroj Nabíjení se smí uskutečnit pouze přes originální nabíjecí stanici Bosch. V opačném případě existuje nebezpečí výbuchu a požáru. Pravidelně kontrolujte nabíjecí stanici, napájecí zdroj, kabely a zástrčky. Nabíjecí stanici nebo napájecí zdroj nepoužívejte, jestliže zjistíte poškození. Nabíjecí stanici nebo napájecí zdroj sami neotvírejte a nechte je opravit pouze kvalifikovaným odborným personálem a pouze originálními náhradními díly. Poškození na nabíjecí stanici, napájecím zdroji, kabelech a zástrčkách zvyšují riziko zásahu elektrickým proudem. Nabíjecí stanici nebo napájecí zdroj neprovozujte na lehce hořlavém podkladu (např. papír, textílie atd.) resp. v hořlavém prostředí. Při nabíjení dochází k zahřívání nabíjecí stanice a napájecího zdroje a hrozí tak nebezpečí vzniku požáru. Pozor: pro dobíjení baterie používejte pouze dodaný odnímatelný napájecí zdroj. Dohlížejte na děti. Tím bude zajištěno, že si děti s nabíjecí stanicí, napájecím zdrojem nebo se zahradním nářadím nehrají. Děti a osoby, jež na základě svých fyzických, smyslových nebo duševních schopností nebo své nezkušenosti či neznalosti nejsou ve stavu nabíjecí stanici nebo napájecí zdroj bezpečně obsluhovat, nesmějí nabíjecí stanici a napájecí zdroj používat bez dohledu či pokynu odpovědné osoby. V opačném případě existuje nebezpečí nesprávné obsluhy a zranění. Napětí zdroje proudu musí souhlasit s údaji na napájecím zdroji. Napájecí zdroj by měl být ideálně připojen na zásuvku, která je jištěna proudovým chráničem FI (RCD) s vybavovacím proudem maximálně 30 mA. Pravidelně kontrolujte funkci proudového chrániče FI (RCD). Připojovací kabel musí být pravidelně kontrolován, zda není poškozen, a smí se používat pouze v bezvadném stavu. Pokud je nutné nahrazení přívodního elektrického vedení, pak to nechte provést od výrobce, jeho autorizovaného zákaznického servisu nebo od k tomu určené osoby, aby se zabránilo ohrožení bezpečnosti. Při výměně kabelu nabíjecí stanice a napájecího zdroje dbejte na to, aby byly schválené firmou Bosch. Síťovou zástrčku nikdy nedržte mokrýma rukama. Připojovací kabel nepřejíždějte, nepřiskřípněte nebo jím nevláčejte, poněvadž by se mohl poškodit. Kabel chraňte před teplem, olejem a ostrými hranami. OBJ_BUCH-1573-008.book Page 245 Tuesday, October 27, 2015 10:35 AM246 | Česky F 016 L81 517 | (27.10.15) Bosch Power Tools Napájecí zdroj má kvůli bezpečnosti ochrannou izolaci a nepotřebuje žádné uzemnění. Provozní napětí činí 230 V AC, 50 Hz (pro země mimo EU 220 V, 240 V podle provedení). Informace obdržíte u svého autorizovaného zákaznického servisu Bosch. Ve sporných případech se zeptejte vyškoleného elektrikáře nebo v nejbližším servisním zastoupení firmy Bosch. Přívodní el. vedení je třeba pravidelně kontrolovat, zda není viditelně poškozeno a opotřebováno, a smí být používáno pouze v bezvadném stavu. Symboly Následující symboly mají význam pro čtení a pochopení návodu k obsluze. Zapamatujte si symboly a jejich význam. Správná interpretace symbolů Vám pomůže zahradní nářadí lépe a bezpečněji používat. Určené použití Zahradní nářadí je určeno k sečení trávy v soukromém sektoru. Technická data Symbol Význam Noste ochranné rukavice Dovolené počínání Zakázané počínání Příslušenství/náhradní díly Automatická sekačka trávy Jednotky
