BEDIENUNGSANLEITUNG Indego 1200 Connect BOSCH

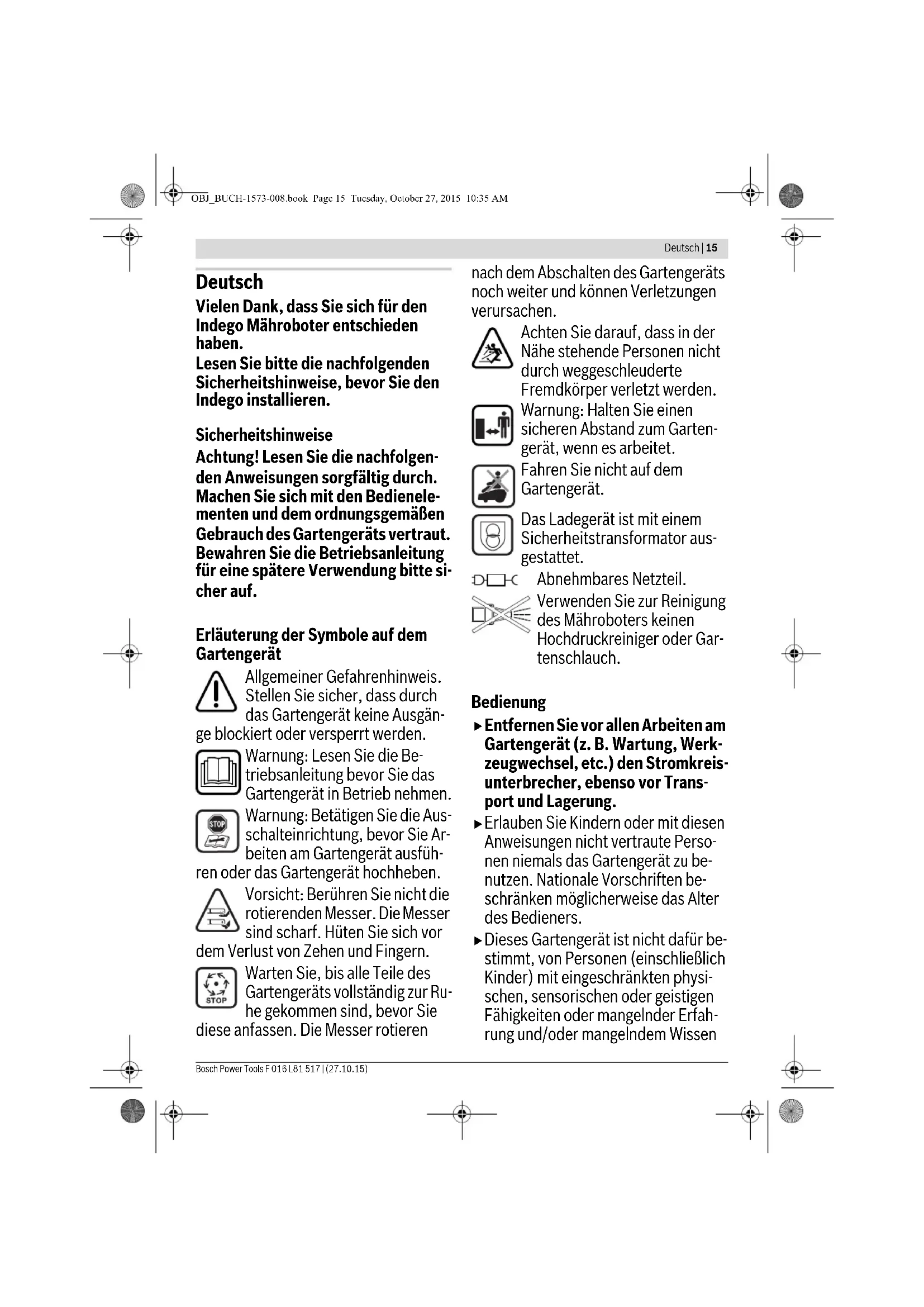

OBJ_BUCH-1573-008.book Page 14 Tuesday, October 27, 2015 10:35 AMDeutsch | 15 Bosch Power Tools F 016 L81 517 | (27.10.15) Deutsch Vielen Dank, dass Sie sich für den Indego Mähroboter entschieden haben. Lesen Sie bitte die nachfolgenden Sicherheitshinweise, bevor Sie den Indego installieren. Sicherheitshinweise Achtung! Lesen Sie die nachfolgen- den Anweisungen sorgfältig durch. Machen Sie sich mit den Bedienele- menten und dem ordnungsgemäßen Gebrauch des Gartengeräts vertraut. Bewahren Sie die Betriebsanleitung für eine spätere Verwendung bitte si- cher auf. Erläuterung der Symbole auf dem Gartengerät Allgemeiner Gefahrenhinweis. Stellen Sie sicher, dass durch das Gartengerät keine Ausgän- ge blockiert oder versperrt werden. Warnung: Lesen Sie die Be- triebsanleitung bevor Sie das Gartengerät in Betrieb nehmen. Warnung: Betätigen Sie die Aus- schalteinrichtung, bevor Sie Ar- beiten am Gartengerät ausfüh- ren oder das Gartengerät hochheben. Vorsicht: Berühren Sie nicht die rotierenden Messer. Die Messer sind scharf. Hüten Sie sich vor dem Verlust von Zehen und Fingern. Warten Sie, bis alle Teile des Gartengeräts vollständig zur Ru- he gekommen sind, bevor Sie diese anfassen. Die Messer rotieren nach dem Abschalten des Gartengeräts noch weiter und können Verletzungen verursachen. Achten Sie darauf, dass in der Nähe stehende Personen nicht durch weggeschleuderte Fremdkörper verletzt werden. Warnung: Halten Sie einen sicheren Abstand zum Garten- gerät, wenn es arbeitet. Fahren Sie nicht auf dem Gartengerät. Das Ladegerät ist mit einem Sicherheitstransformator aus- gestattet. Abnehmbares Netzteil. Verwenden Sie zur Reinigung des Mähroboters keinen Hochdruckreiniger oder Gar- tenschlauch. Bedienung

Entfernen Sie vor allen Arbeiten am Gartengerät (z. B. Wartung, Werk- zeugwechsel, etc.) den Stromkreis- unterbrecher, ebenso vor Trans- port und Lagerung.

Erlauben Sie Kindern oder mit diesen Anweisungen nicht vertraute Perso- nen niemals das Gartengerät zu be- nutzen. Nationale Vorschriften be- schränken möglicherweise das Alter des Bedieners.

Dieses Gartengerät ist nicht dafür be- stimmt, von Personen (einschließlich Kinder) mit eingeschränkten physi- schen, sensorischen oder geistigen Fähigkeiten oder mangelnder Erfah- rung und/oder mangelndem Wissen OBJ_BUCH-1573-008.book Page 15 Tuesday, October 27, 2015 10:35 AM16 | Deutsch F 016 L81 517 | (27.10.15) Bosch Power Tools benutzt zu werden, es sei denn, sie werden durch eine für ihre Sicherheit zuständige Person beaufsichtigt oder erhalten von ihr Anweisungen, wie das Gartengerät zu benutzen ist. Kinder sollten beaufsichtigt werden, um sicherzustellen, dass sie nicht mit dem Gartengerät spielen.

Der Bediener oder Nutzer ist für Un- fälle oder Schäden an anderen Men- schen oder deren Eigentum verant- wortlich.

Betätigen Sie sofort die rote Stopp- Taste, wenn beim Betrieb des Garten- geräts irgendwelche Gefahren auftre- ten.

Stellen Sie die korrekte Installation des Begrenzungsdrahts gemäß der Betriebsanleitung sicher.

Kontrollieren Sie den Begrenzungs- draht. Er muss über die gesamte Län- ge gespannt und ohne lose Draht- schlaufen mit den Pflöcken auf dem Boden befestigt sein.

Überprüfen Sie regelmäßig den Be- reich, auf dem das Gartengerät ver- wendet wird und entfernen Sie alle Steine, Stöcke, Drähte und andere fremde Gegenstände.

Unter Spannung stehende Stromver- sorgungskabel dürfen nicht überfah- ren werden.

Überprüfen Sie das Gartengerät re- gelmäßig um sicherzustellen, dass Messer, Messerschrauben und die Schneideinrichtung nicht verschlis- sen oder beschädigt sind. Ersetzen Sie abgenutzte Messer und Messer- schrauben im ganzen Satz, um Un- wucht zu vermeiden.

Benutzen Sie das Gartengerät nie- mals mit beschädigten Schutzabde- ckungen oder ohne Sicherheitsein- richtungen.

Bringen Sie Ihre Hände und Füße nicht in die Nähe oder unter rotieren- de Teile.

Heben bzw. tragen Sie das Gartenge- rät niemals bei laufendem Motor.

Lassen Sie das Gartengerät nicht un- beaufsichtigt arbeiten, wenn Sie wis- sen, dass sich Haustiere, Kinder oder Personen in unmittelbarer Nähe auf- halten.

Schalten Sie das Gartengerät ent- sprechend der Betriebsanleitung ein und stehen Sie in sicherem Abstand zu rotierenden Teilen.

Betreiben Sie das Gartengerät nicht zur gleichen Zeit mit einem Rasen- sprenger. Geben Sie einen Zeitplan ein, um sicherzustellen, dass die bei- den Systeme nicht gleichzeitig arbei- ten.

Nehmen Sie keine Veränderungen am Gartengerät vor. Unzulässige Veränderungen können die Sicherheit Ihres Gartengerätes beeinträchtigen und zu verstärkten Geräuschen und Vibrationen führen. Wann Sie den Stromkreisunter- brecher lösen: – vor dem Beseitigen von Blockierun- gen, – wenn Sie das Gartengerät überprü- fen, reinigen oder an ihm arbeiten, OBJ_BUCH-1573-008.book Page 16 Tuesday, October 27, 2015 10:35 AMDeutsch | 17 Bosch Power Tools F 016 L81 517 | (27.10.15) – wenn das Gartengerät ungewöhnlich vibriert (Gartengerät anhalten und so- fort überprüfen), – nach dem Zusammenstoß mit einem fremden Gegenstand. Überprüfen Sie das Gartengerät auf Schäden und kontaktieren Sie den Bosch Kunden- dienst wegen notwendiger Reparatu- ren. Wartung

Tragen Sie immer Gartenhandschu- he, wenn Sie im Bereich der schar- fen Messer hantieren oder arbei- ten.

Entfernen Sie vor allen Arbeiten am Gartengerät den Stromkreisunter- brecher.

Ziehen Sie vor allen Arbeiten an der Ladestation oder am Netzteil den Netzstecker aus der Steckdose. Reinigen Sie das Äußere des Gartenge- räts gründlich mit einer weichen Bürste und einem Tuch. Verwenden Sie kein Wasser und keine Lösungs- oder Po- liermittel. Entfernen Sie sämtliche Grasanhaftungen und Ablagerungen, insbesondere von den Lüftungsschlit- zen. Drehen Sie das Gartengerät mit der Un- terseite nach oben und reinigen Sie re- gelmäßig den Messerbereich. Benutzen Sie eine feste Bürste oder einen Scha- ber, um fest anhaftenden Grasschnitt zu entfernen. (siehe Bild A) Die Messer können gewendet werden. (siehe Bild B)

Stellen Sie den Festsitz aller Muttern, Bolzen und Schrauben sicher, damit ein sicherer Arbeitszustand des Gar- tengeräts gewährleistet ist.

Inspizieren Sie das Gartengerät regel- mäßig und ersetzen Sie zu Ihrer Si- cherheit abgenutzte und beschädigte Teile.

Achten Sie darauf, dass nur original Bosch Ersatzteile verwendet werden.

Ersetzen Sie bei Bedarf Messer und Schrauben im ganzen Satz. Winter Lagerung und Transport

Entfernen Sie vor Lagerung des Gartengeräts den Stromkreisunter- brecher.

Der Indego ist betriebsbereit bei Tem- peraturen zwischen 5 °C und 45 °C. Lagern Sie den Indego und die Lade- station in der Wintersaison, wenn sich die Temperaturen dauerhaft unter 5 °C befinden, unerreichbar für Kin- der an einem sicheren und trockenen Ort. Stellen Sie keine anderen Gegenstände auf das Gartengerät oder die Ladestati- on. Wenn Sie den Indego über längere Stre- cken transportieren, verwenden Sie am besten die Originalverpackung. SD-Karte Die SD-Karten-Schnittstelle im Mähro- boter ist nur für die Software-Diagnose durch ein Bosch Servicecenter be- stimmt. OBJ_BUCH-1573-008.book Page 17 Tuesday, October 27, 2015 10:35 AM18 | Deutsch F 016 L81 517 | (27.10.15) Bosch Power Tools Gefährdungen durch den Akku

Die Aufladung darf nur in der von Bosch zugelassenen Ladestation er- folgen.

Der Indego arbeitet zwischen 5 °C und 45 °C. Liegt die Akkutemperatur außerhalb dieses Bereiches, meldet der Indego dies in seinem Bildschirm und bleibt in der Ladestation oder kehrt, falls er arbeitet, zurück zur La- destation.

Vermeiden Sie den Kontakt mit dem Gartengerät, wenn in einem außerge- wöhnlichen Fall Flüssigkeit aus dem Akku austritt. Nehmen Sie bei Kontakt mit dieser Flüssigkeit ärztliche Hilfe in Anspruch.

Wenn der Akku beschädigt wird, kann Flüssigkeit austreten und benachbar- te Teile benetzen. Prüfen Sie betroffe- ne Teile und kontaktieren Sie den Bosch Kundendienst.

Öffnen Sie das Gartengerät und den innenliegenden Akku nicht.

besteht die Gefahr eines Kurzschlus- ses sowie eines elektrischen Schla- ges.

Schützen Sie das Gartengerät vor Feuer. Es besteht Explosionsgefahr.

Bei Beschädigung und unsachge- mäßem Gebrauch des Gartengeräts können Dämpfe aus dem Akku aus- treten. Führen Sie Frischluft zu und suchen Sie bei Beschwerden einen Arzt auf. Die Dämpfe können die Atemwege reizen.

Lagern Sie das Gartengerät nur im Temperaturbereich von –20 °C und 50 °C. Lassen Sie das Gartengerät z. B. im Sommer nicht im Auto liegen. Sicherheitshinweise für Ladegerät und Netzteil

Die Aufladung darf nur über die ori- ginal Bosch Ladestation erfolgen. Ansonsten besteht Explosions- und Brandgefahr.

Überprüfen Sie regelmäßig Lade- station, Netzteil, Kabel und Ste- cker. Benutzen Sie die Ladestation oder das Netzteil nicht, sofern Sie Schäden feststellen. Öffnen Sie die Ladestation oder das Netzteil nicht selbst und lassen Sie es nur von qualifiziertem Fachpersonal und nur mit Original-Ersatzteilen repa- rieren. Beschädigung an Ladestati- on, Netzteil, Kabel oder Stecker erhö- hen das Risiko eines elektrischen Schlages.

Betreiben Sie die Ladestation und das Netzteil nicht auf leicht brenn- barem Untergrund (z. B. Papier, Textilien etc.) bzw. in brennbarer Umgebung. Wegen der beim Laden auftretenden Erwärmung der Lade- station und des Netzteils besteht Brandgefahr.

Achtung: Verwenden Sie zum Wieder- aufladen der Batterie nur das mitge- lieferte abnehmbare Netzteil.

Beaufsichtigen Sie Kinder. Damit wird sichergestellt, dass Kinder nicht mit der Ladestation, dem Netzteil oder dem Gartengerät spielen.

Kinder und Personen, die aufgrund ihrer physischen, sensorischen oder geistigen Fähigkeiten oder ih- rer Unerfahrenheit oder Unkennt- nis nicht in der Lage sind, die Lade- station oder das Netzteil sicher zu OBJ_BUCH-1573-008.book Page 18 Tuesday, October 27, 2015 10:35 AMDeutsch | 19 Bosch Power Tools F 016 L81 517 | (27.10.15) bedienen, dürfen die Ladestation und das Netzteil nicht ohne Auf- sicht oder Anweisung durch eine verantwortliche Person benutzen. Andernfalls besteht die Gefahr von Fehlbedienung und Verletzungen.

Die Spannung der Stromquelle muss mit den Angaben auf dem Netzteil übereinstimmen.

Das Netzteil sollte idealerweise an ei- ne Steckdose angeschlossen werden, die über einen FI-Schutzschalter (RCD) mit einem Fehlerstrom von ma- ximal 30 mA abgesichert ist. Prüfen Sie die Funktion des FI-Schutzschal- ters (RCD) regelmäßig.

Die Anschlussleitung muss regelmä- ßig auf Schadensmerkmale überprüft werden und darf nur in einwandfrei- em Zustand verwendet werden.

Wenn ein Ersatz der Anschlussleitung erforderlich ist, dann ist dies vom Hersteller, dessen autorisierten Kun- dendienststelle oder einer dafür qua- lifizierten Person ausführen zu lassen, um Sicherheitsgefährdungen zu ver- meiden.

Achten Sie beim Austausch der Kabel von Ladestation und Netzteil darauf, dass diese von Bosch zugelassen sind.

Den Netzstecker niemals mit nassen Händen anfassen.

Die Anschlussleitung nicht überfah- ren, quetschen oder daran zerren, da sie beschädigt werden könnte. Schüt- zen Sie das Kabel vor Hitze, Öl und scharfen Kanten. Das Netzteil ist zur Sicherheit schutz- isoliert und benötigt keine Erdung. Die Betriebsspannung beträgt 230 V AC, 50 Hz (für Nicht-EU-Länder 220 V, 240 V je nach Ausführung). Informatio- nen erhalten Sie bei Ihrer autorisierten Bosch Kundendienststelle. In Zweifelsfällen fragen Sie einen ausge- bildeten Elektriker oder die nächste Bosch Service-Vertretung. Die Anschlussleitung ist regelmäßig auf sichtbare Beschädigung und Alterung zu prüfen und darf nur in einwandfreiem Zustand verwendet werden. Symbole Die nachfolgenden Symbole sind für das Lesen und Verstehen der Betriebsanleitung von Bedeutung. Prägen Sie sich die Symbole und ihre Bedeutung ein. Die richtige Interpretation der Symbole hilft Ihnen, das Gartengerät besser und sicherer zu gebrauchen. Bestimmungsgemäßer Gebrauch Das Gartengerät ist dazu bestimmt, um im privaten Bereich den Rasen zu mähen. Symbol Bedeutung Tragen Sie Schutzhandschuhe Gestattete Handlung Verbotene Handlung Zubehör/Ersatzteile OBJ_BUCH-1573-008.book Page 19 Tuesday, October 27, 2015 10:35 AM20 | Deutsch F 016 L81 517 | (27.10.15) Bosch Power Tools Technische Daten Selbsttätiger Rasen- mäher SI-Ein- heiten Indego Indego 800 Indego 850 Indego 1000 Connect Indego 1100 Connect Indego 1200 Connect Sachnummer 3 600 ... ... HA2 0../ ... HA2 1.. ... HA2 1.. ... HA2 1.. ... HA2 3.. ... HA2 3.. ... HA2 3.. Schnittbreite cm 26 26 26 26 26 26 Schnitthöhe mm 20 – 60 20–60 20–60 20–60 20–60 20 – 60 Hangwinkel (max.) °2020 20 20 20 20 Größe der Arbeitsfläche –maximal – minimal – pro Akku-Ladung bis zu***

Seriennummer siehe Typenschild am Gartengerät Akku Li-Ion Li-Ion Li-Ion Li-Ion Li-Ion Li-Ion Nennspannung V 32,4 32,4 32,4 32,4 32,4 32,4 Kapazität Ah 3,0 3,0 3,0 3,0 3,0 3,0 Anzahl der Akkuzellen

Betriebszeit, durch- schnittlich bis zu*** min 50 50 50 50 50 50 Akku-Ladezeit (max.) min 50 50 50 50 50 50 Begrenzungsdraht Begrenzungsdraht – mitgeliefertes Kabel – installierte Länge, min. – installierte Länge, max.

*abhängig vom Gerätetyp **abhängig von Form und Komplexität der Rasenfläche (siehe Beispiele in Bild 3) ***abhängig von Schnitthöhe, Grasbedingungen und Feuchtigkeit Die Angaben gelten für eine Nennspannung [U] von 230 V. Bei abweichenden Spannungen und in länderspezifischen Ausführungen können diese An- gaben variieren. OBJ_BUCH-1573-008.book Page 20 Tuesday, October 27, 2015 10:35 AMDeutsch | 21 Bosch Power Tools F 016 L81 517 | (27.10.15) Geräusch-/Vibrationsinformation Geräuschemissionswerte ermittelt entsprechend EN 50636-2-107. Der A-bewertete Geräuschpegel des Gerätes beträgt typi- scherweise: Schalldruckpegel 64 dB(A); Schallleistungspe- gel 72 dB(A). Unsicherheit K =2,74 dB. Konformitätserklärung Wir erklären in alleiniger Verantwortung, dass das unter „Technische Daten“ beschriebene Produkt allen einschlägi- gen Bestimmungen der Richtlinien 2006/42/EG, 1999/5/EG (bis 13 Juni 2016), 2014/53/EU (ab 14 Juni 2016), 2000/14/EG, 2009/125/EG, 2011/65/EU einschließlich ihrer Änderungen entspricht und mit folgenden Normen übereinstimmt: EN 60335-1:2012+A11:2014/ EN 50636-2-107:2015 (Produktsicherheit), EN 61558-1:2005+A1:2009/ EN 61558-2-16:2009+A1:2013 (Sicherheit von Netz- geräten), EN 301 489-7 V1.3.1 (EMV und ERM für GSM und DCS), EN 301 511 V9.0.2 (wesentliche Anforderungen für GSM 900 und GSM 1800), EN 55014-1:2006+A2:2011 (EMV Störaussendungen), EN 55014-2:1997+A2:2008 (EMC Störfestigkeit). 2000/14/EG: Garantierter Schallleistungspegel 75 dB (A). Bewertungsverfahren der Konformität gemäß Anhang VI. Produktkategorie: 32 Benannte Stelle 2000/14/EG: SRL, Sudbury, England, Nr. 1088 Technische Unterlagen (2006/42/EG, 2000/14/EG) bei: Bosch Lawn and Garden Ltd., PT-HG/ENS-PA2, Stowmarket, Suffolk IP14 1EY, England Robert Bosch GmbH, Power Tools Division 70764 Leinfelden-Echterdingen, GERMANY Leinfelden, 27.10.2015 Erklärung der Abbildungen für die Installation (siehe Seiten 3–14) Netzteil Sachnummer Schweiz England Restliches Europa Australien F 016 ... ... L69 117 ... L69 118 ... L69 116 ... L69 119 ... L69 117 ... L69 118 ... L69 116 ... L69 119 ... L69 117 ... L69 118 ... L69 116 ... L69 119 ... L69 117 ... L69 118 ... L69 116 ... L69 119 ... L69 117 ... L69 118 ... L69 116 ... L69 119 ... L69 117 ... L69 118 ... L69 116 ... L69 119 Eingangsspannung (Wechselspannung) V 220–240 220 – 240 220 – 240 220 – 240 220 – 240 220 –240 Schutzklasse /II /II /II /II /II /II Frequenz Hz 50/60 50/60 50/60 50/60 50/60 50/60 Ausgangsspannung (Gleichspannung) V4242 42 42 42 42 Schutzart

IPX7 IPX7 IPX7 IPX7 IPX7 IPX7

Gewicht kg 2,0 2,0 2,0 2,0 2,0 2,0 Selbsttätiger Rasen- mäher SI-Ein- heiten Indego Indego 800 Indego 850 Indego 1000 Connect Indego 1100 Connect Indego 1200 Connect *abhängig vom Gerätetyp **abhängig von Form und Komplexität der Rasenfläche (siehe Beispiele in Bild 3) ***abhängig von Schnitthöhe, Grasbedingungen und Feuchtigkeit Die Angaben gelten für eine Nennspannung [U] von 230 V. Bei abweichenden Spannungen und in länderspezifischen Ausführungen können diese An- gaben variieren. Henk Becker Executive Vice President Engineering Helmut Heinzelmann Head of Product Certification PT/ETM9 Handlungsziel Bild Seite Lieferumfang/Gartengerät auspacken

Positionierung der Ladestation 2–4 4–6 Begrenzungsdraht durch die Boden- platte führen

Erstes Ende des Begrenzungsdrahts anschließen

Ladestation auf dem Boden befestigen

Begrenzungsdraht verlegen

Begrenzungsdraht verlängern

zusätzlichen Bereich mit Begren- zungsdraht abstecken

Zweites Ende des Begrenzungsdrahts anschließen 11 9 Schutzhaube auf die Ladestation auf- setzen

Netzteil anschließen

OBJ_BUCH-1573-008.book Page 21 Tuesday, October 27, 2015 10:35 AM22 | Deutsch F 016 L81 517 | (27.10.15) Bosch Power Tools Vorbereitung des Rasens Entfernen Sie Steine, lose Holzstücke, Drähte, unter Span- nung stehende Stromversorgungskabel und andere fremde Gegenstände von der zu mähenden Fläche. Stellen Sie sicher, dass die zu mähende Fläche eben ist und für das Gartengerät keine deutlichen Hindernisse wie Mulden, Rillen und steile Hänge über 20° aufweist. Mähen Sie die Haupt-Rasenfläche mit einem konventionellen Rasenmäher auf eine Höhe von maximal 40 mm und den Be- reich über dem Begrenzungsdraht auf eine Höhe von maximal 20 mm. Installation Ein Video über die Installation des Indego ist unter www.bosch-indego.com verfügbar oder verwenden Sie nach- folgenden QR-Code. Wählen Sie eine Position für die Ladestation; horizontal ein- geebnet und nicht in direkter Sonneneinstrahlung. Hinweis: Die Ladestation muss an einer Außenkante der Ra- senfläche auf dem Begrenzungsdraht positioniert werden. Sie kann nicht an der Seite eines Schuppens oder Gerätehau- ses stehen, der als Insel innerhalb der Rasenfläche steht. Stellen Sie sicher, dass die Ladestation neben der zu mähen- den Fläche steht, mit einer 1,5 m langen geraden Spur davor und einer 1 m langen geraden Spur dahinter. Die Ladekontak- te müssen, von der zu schneidenden Grasfläche aus betrach- tet, nach links zeigen (siehe Bild 2). Hinweis: Wenn die Ladestation so steht, dass die Ladekon- takte zur mähenden Grasfläche oder nach rechts zeigen, wird der Indego nicht richtig arbeiten. Ziehen Sie den Begrenzungsdraht durch das vordere Loch in der Grundplatte, führen diesen gerade durch den Kabelkanal und das hintere Loch. Befestigen Sie den Begrenzungsdraht in einer Linie mit dem Loch mit einem Pflock. Entfernen Sie vorsichtig die Isolierung und schließen Sie den Begrenzungs- draht an der rechten Anschlussklemme (rot) an. (siehe Bilder 5−6) Befestigen Sie die Ladestation mit den 4 mitgelieferten Nä- geln am Boden. (siehe Bild 7) Verlegen Sie den Begrenzungsdraht gegen den Uhrzeigersinn und dicht auf dem Boden. Beachten Sie den einzuhaltenden Mindestabstand von Rasenkanten, Stufen, Wänden, Teichen etc. Benutzen Sie die Abstandsschablone. (siehe Bild 8) Hinweis: Der Begrenzungsdraht muss so verlegt sein, dass der Indego nie mehr als 16 m von diesem entfernt ist. Wenn der Rasen höhengleich an einen Weg oder eine Fläche grenzt, kann der Indego die Kante befahren. In diesen Fällen kann der Begrenzungsdraht direkt an der Kante verlegt wer- den. Hinweis: Der Begrenzungsdraht kann maximal 5 cm tief im Boden verlegt werden. Wir raten, feste Objekte innerhalb der Rasenfläche abzugrenzen. Dadurch wird die äußere Abnutzung des Indego durch ständiges Ansto- ßen verhindert. Objekte niedriger als 6 cm, z. B. Blumenbee- te, müssen im Uhrzeigersinn abgegrenzt werden um Schäden am Messer zu verhindern. Die Drähte zu und von diesen Zo- nen sollten sich berühren, dürfen jedoch nicht über Kreuz verlegt werden. (siehe Bild 8) Hinweis: Ca. 20 cm breit um fest ste- hende Objekte oder in Ecken bleibt der Rasen ungemäht. Befestigen Sie den Begrenzungsdraht mit dem ersten Pflock neben der Ladestation, spannen Sie ihn und setzen Sie die weiteren Pflöcke in einem Abstand von ca. 50 cm. (siehe Bild 8) Vervollständigen Sie die Runde und führen Sie den Begren- zungsdraht so an die Rückseite der Ladestation heran, dass sich dieser in einer Linie mit dem Loch und dem Pflock befin- det. Befestigen Sie das zweite Ende des Begrenzungsdrahts ebenfalls mit dem Pflock. Vergewissern Sie sich, dass das Loch, die beiden Drahtenden sowie der Pflock eine Linie bil- den. Kürzen Sie den Begrenzungsdraht, entfernen Sie vor- sichtig die Isolierung und schließen Sie den Begrenzungs- draht an der linken Anschlussklemme (schwarz) an. (siehe Bild 11) Setzen Sie die Schutzhaube auf die Ladestation auf. (siehe Bild 12) Hinweis: Zusätzlicher Begrenzungsdraht kann mit einem Ver- binder angeschlossen werden. (siehe Bild 9) Der Begrenzungsdraht kann auf eine Länge von maximal 450 m verlängert werden. Hinweis: Halten Sie Abstand vom Begrenzungsdraht, wenn Sie vertikutieren oder den Rasen rechen wollen. Installieren Sie das Netzteil in kühler trockener Umgebung. Verbinden Sie dieses mit der Ladestation und einer Netz- steckdose, welche sich im Inneren eines Gebäudes befindet. (siehe Bild 13) Ladestation signalisiert Netzspannung EIN

Stromkreisunterbrecher einsetzen

Gartengerät zum Laden in die Ladesta- tion stellen

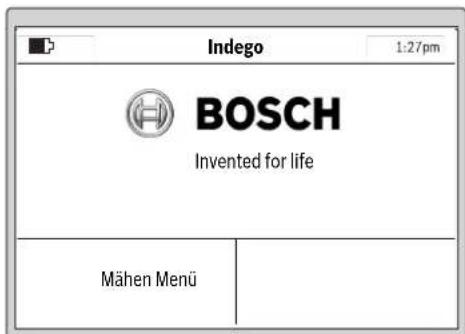

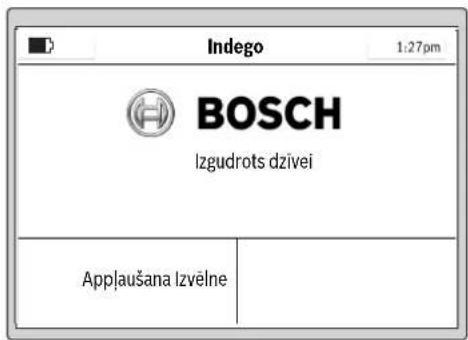

„Willkommen“-Bildschirm, siehe Text in Betriebsanleitung

Anheben und Tragen des Gartengeräts

Schnitthöhe einstellen

Effizient mähen mit Logicut

Reinigung A 14 Wartung B 14 Handlungsziel Bild Seite 20-25cm OBJ_BUCH-1573-008.book Page 22 Tuesday, October 27, 2015 10:35 AMDeutsch | 23 Bosch Power Tools F 016 L81 517 | (27.10.15) Prüfen Sie die Anzeige auf der Ladestation (siehe Bild 14): – Die Anzeige leuchtet dauerhaft grün, wenn die Ausgangs- spannung des Netzteils vorhanden ist und der Begren- zungsdraht nicht unterbrochen ist. –Die Anzeige leuchtet nicht, wenn die Ausgangsspannung des Netzteils fehlt. Erste Einrichtung Stecken Sie den Stromkreisunterbrecher in das Gartengerät und stellen Sie dieses zum Laden in die Ladestation. (siehe Bilder 15 – 17) Der „Willkommen“-Bildschirm mit den folgenden Symbolen erscheint: Die Tasten besitzen unterschiedliche Funktionen. Die jeweili- ge Bedeutung ist abhängig vom aufgerufenen Menü und wird im Display erklärt. Die Tasten neben den Pfeilsymbolen (Cursor) oder er- lauben die Navigation auf- oder abwärts durch die Menüopti- onen. Die Tasten neben den Pfeilsymbolen (Cursor) oder erlauben es, in den Menüoptionen nach rechts oder links zu navigieren. Das Display wechselt zum nächsten Bildschirm-Dialog, so- bald eine Option ausgewählt und bestätigt wurde. Installation Drücken Sie als erstes die Taste neben „Language choice“ (Sprachauswahl). Der Bildschirm-Dialog „Sprachauswahl“ mit folgendem Inhalt erscheint. Wählen Sie eine Sprache und bestätigen Sie mit „Spei- chern“. Wählen Sie die Region aus, in der Indego eingesetzt wird und bestätigen Sie mit „Speichern“. Diese Information wird zur Optimierung des elektronischen Kompass des Mähroboters verwendet. Drücken Sie „Fortsetzen“, um Ihren persönlichen PIN-Code einzugeben. Symbol Bedeutung Linke Multifunktionstasten Akku-Ladezustand

• Mäher mit dem GSM-Netzwerk verbunden

• Warten auf die Verbindung zum GSM-Netzwerk

• Mäher mit dem Server verbunden

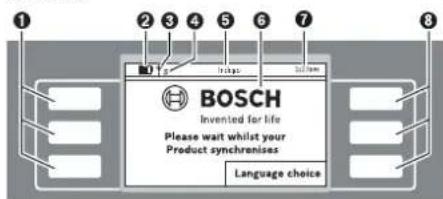

• Warten auf die Verbindung zum Server Titel von Menü/Untermenü Display mit Bildschirm-Dialogen Zeitangabe Rechte Multifunktionstasten

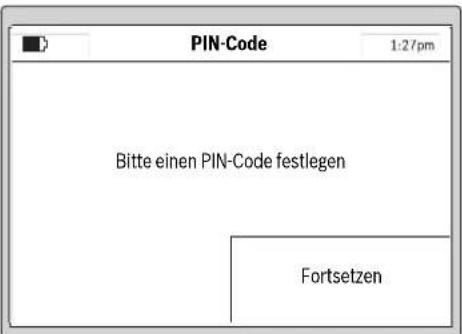

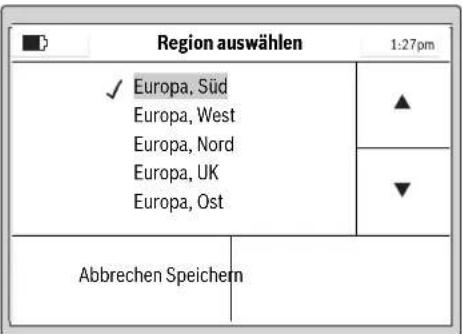

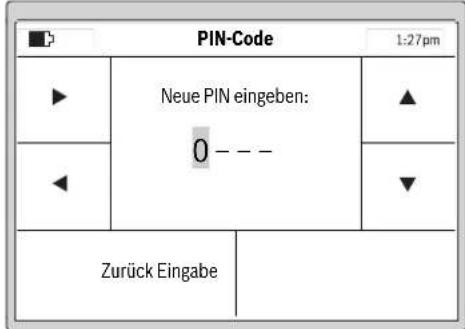

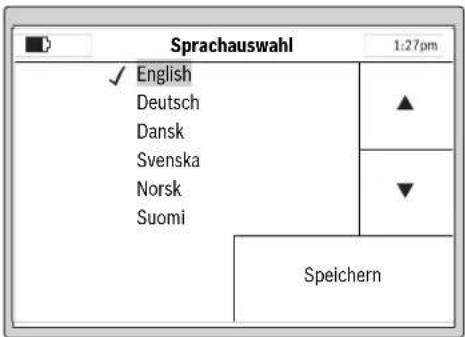

• Indego ... Connect Indego Sprachauswahl English Deutsch Dansk Svenska Norsk Suomi Speichern Region auswählen Europa, Süd Europa, West Europa, Nord Europa, UK Europa, Ost Abbrechen Speichern PIN-Code Bitte einen PIN-Code festlegen Fortsetzen OBJ_BUCH-1573-008.book Page 23 Tuesday, October 27, 2015 10:35 AM24 | Deutsch F 016 L81 517 | (27.10.15) Bosch Power Tools Wählen Sie die Eingabeposition mit dem Rechts-/ Links-Cur- sor, stellen Sie mit dem Auf-/Ab-Cursor die Ziffern ein und be- stätigen Sie mit „Eingabe“ oder wählen Sie „Zurück“, um zur vorherigen „PIN-Code“ zurückzukehren. Tragen Sie hier Ihren PIN CODE ein. Hinweis: Halten Sie den PIN-Code vor Dritten verdeckt. Wenn Sie Ihren persönlichen PIN-Code verloren haben, müs- sen Sie zur Entsperrung den Indego mit der Ladestation zu ei- nem Bosch Service Center bringen. Bitte nehmen Sie Kontakt mit Ihrem Händler oder dem Bosch Kundendienst auf (siehe „Kundendienst und Anwendungsberatung“). Stellen Sie die Uhrzeit „hh:mm“, das Datum „dd/mm/yy“ und das Uhrzeitformat „Format: 12 h“ ein. Wählen Sie dazu die Eingabeposition mit dem Rechts-/Links-Cursor aus, stellen Sie mit dem Auf-/Ab-Cursor die Ziffern ein und bestätigen Sie mit „Speichern“ oder wählen Sie „Zurück“, um zur vorheri- gen „PIN-Code“ zurückzukehren. Wählen Sie „Draht folgen“ um den Garten auszumessen. (Wählen Sie „Zurück“ um zum „Datum & Zeit“-Bildschirm zu- rückzukehren.) Hinweis: Wenn zu diesem Zeitpunkt die Anzeige auf der Lade- station blinkt, ist der Begrenzungsdraht unterbrochen, zu lang (über 450 m) oder zu kurz (unter 20 m). Der folgende Bildschirm-Dialog zeigt das erste Abfahren des Begrenzungsdrahts an: Die Messer rotieren nicht, wenn das Gartengerät den Begren- zungsdraht das erste Mal abfährt. PIN-Code Neue PIN eingeben:

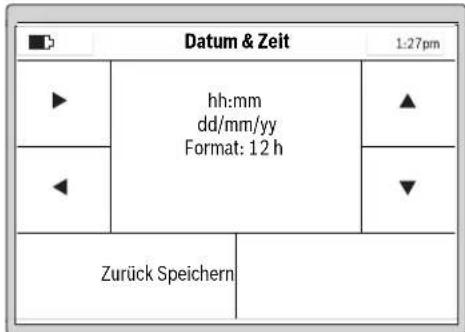

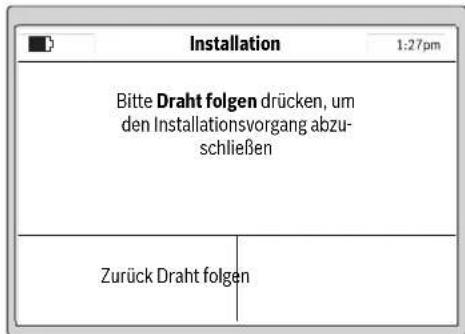

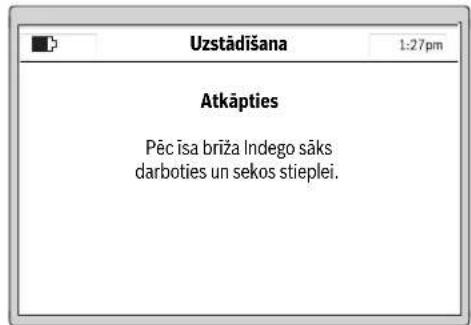

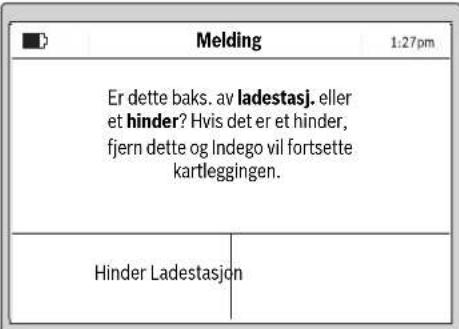

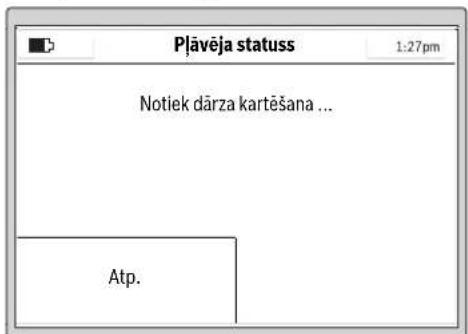

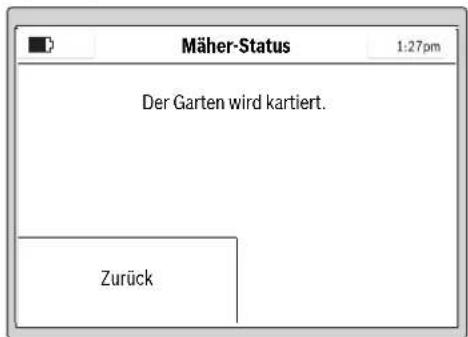

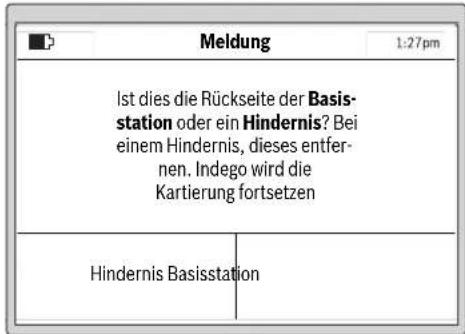

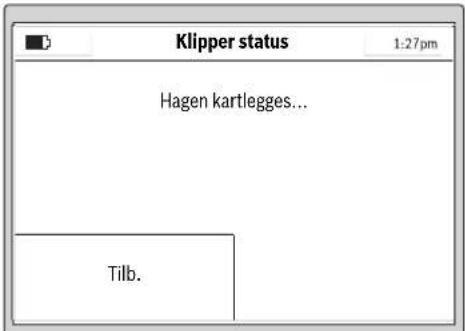

Zurück Eingabe Datum & Zeit hh:mm dd/mm/yy Format: 12 h Zurück Speichern PIN CODE Installation Bitte Draht folgen drücken, um den Installationsvorgang abzu- schließen Zurück Draht folgen Installation Zurück treten Indego startet in Kürze und folgt dem Draht. Mäher-Status Der Garten wird kartiert. Zurück OBJ_BUCH-1573-008.book Page 24 Tuesday, October 27, 2015 10:35 AMDeutsch | 25 Bosch Power Tools F 016 L81 517 | (27.10.15) Hinweis: Beim Kartieren folgt Indego dem Begrenzungsdraht am Rand der Rasenfläche. Dort, wo der Draht in einem Ab- stand von 1 cm zu und von Hindernissen abzweigt, wird er nicht erkannt und Indego folgt weiter der äußeren Umfassung. (siehe Bild 8) Das Ausmessen ist beendet, wenn das Gartengerät die Rück- seite der Ladestation erreicht hat. Drücken Sie „Hindernis“, wenn das Gartengerät die Rücksei- te der Ladestation nicht erreicht hat. Beachten Sie die Infor- mationen auf dem Display, um die Installation abzuschließen. Drücken Sie „Basisstation“, wenn das Gartengerät die Rück- seite der Ladestation erreicht hat. Nach erfolgreicher Installation können Sie entweder „Mä- hen“ drücken, um unverzüglich das Mähen zu starten, oder unter „Menü > Zeitplan ändern“ einen Zeitplan einrichten. Weitere Informationen über das Verhalten des Gartengeräts während des Mähens finden Sie im Abschnitt „Mähen“. Eingabe eines Mähplans Konfigurieren Sie den Mähplan und die Einstellung nach Ihren Wünschen. Die ungefähre Laufzeiten für eine vollständige Erfassung des Gartens sind hier angegeben. Bitte beachten Sie, dass die Laufzeiten variieren, je nach Rasenbeschaffenheit und Anzahl der Objekte in der Rasenfläche. Alle Menüpunkte sind im Abschnitt „Menü Navigation“ aufge- führt. Die Eingabe eines „Zeitplans“ ist im Detail erklärt. Die weite- ren Menü-Punkte sind selbsterklärend. Zeitplan Unter „Menü > Zeitplan ändern“ können 5 Zeitpläne aufge- rufen werden. „MANUELL“ sollte verwendet werden, wenn das Gartengerät nur zur aktuellen Zeit arbeiten soll. Jeder einzelne „ZEITPLAN“-Modus kann entsprechend Ihren Anforderungen eingerichtet werden. Beispiel: Wählen Sie einen „ZEITPLAN“ mit dem Auf-/Ab-Cursor, z. B. „ZEITPLAN 1“ und drücken Sie „Ändern“. Meldung Ist dies die Rückseite der Basis- station oder ein Hindernis? Bei einem Hindernis, dieses entfer- nen. Indego wird die Kartierung fortsetzen Hindernis Basisstation Kartierung beendet Kartierung beendet. Der Mäher fährt zurück zur Basisstation. Bitte Warten. Zurück Indego Invented for life Mähen Menü 200 m

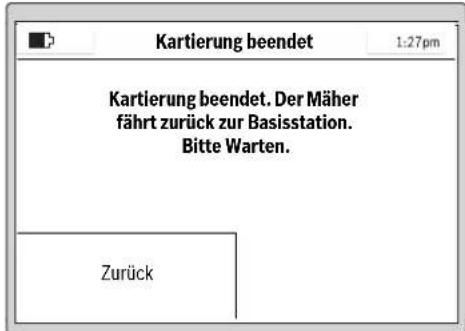

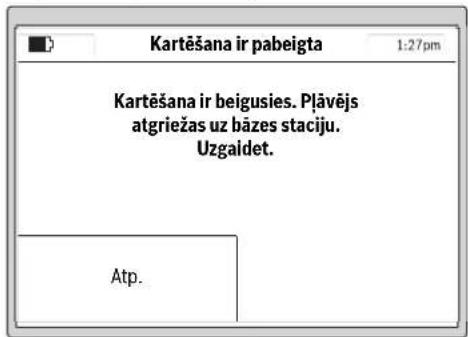

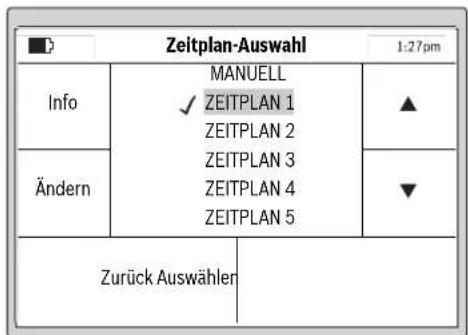

15 h Zeitplan-Auswahl Info MANUELL ZEITPLAN 1 ZEITPLAN 2 ZEITPLAN 3 ZEITPLAN 4 ZEITPLAN 5 Ändern Zurück Auswählen OBJ_BUCH-1573-008.book Page 25 Tuesday, October 27, 2015 10:35 AM26 | Deutsch F 016 L81 517 | (27.10.15) Bosch Power Tools Wählen Sie den gewünschten Mähtag mit dem Auf-/Ab-Cur- sor, z. B. „M“. Wählen Sie eine Startzeit mit dem Rechts/Links-Cursor. Bestätigen Sie die Startzeit mit der Taste unten rechts. Wäh- len Sie eine Endzeit mit dem Rechts/Links-Cursor. Bestätigen Sie die Endzeit mit der Taste unten rechts. Das Gartengerät arbeitet solange innerhalb eines Zeitfenster, bis der Akku geladen werden muss. Ist die Rasenfläche vor Ablauf des Zeitfensters gemäht, kehrt das Gartengerät zur La- destation zurück. Die programmierten Zeitfenster werden in einem Übersichts- plan dargestellt. Stellen Sie alle zusätzlich erforderlichen Mähtage ein und be- stätigen Sie Ihren persönlichen „ZEITPLAN 1“ mit der Taste unten links. Um ein Zeitfenster zu löschen bewegen Sie den Cursor zum Zeitfenster und löschen Sie dieses mit der Taste unten rechts. Ein Haken erscheint neben dem gespeicherten Zeitplan. Das Gartengerät startet das Mähen, sobald der Tag und die Startzeit von Zeitfenster 1 erreicht ist. Hinweis: Stellen Sie für saisonale Wachstumsbedingungen im Frühling, Sommer und Herbst unterschiedliche Zeitpläne ein. Beobachten Sie das Graswachstum und passen Sie, falls erforderlich, Ihren Zeitplan an. Mähen Lassen Sie Kinder nicht auf dem Gartengerät fahren. Drücken Sie die manuelle Stopp-Taste, bevor Sie das Gartengerät am Tragegriff anheben. Schnitthöhe: Die Schnitthöhe kann zwischen 20 mm und 60 mm eingestellt werden (siehe Bild 19). Es stehen 10 ver- schiedene Einstellungen zur Verfügung (ca. 20 mm, 24 mm, 29 mm, 33 mm, 38 mm, 42 mm, 47 mm, 51 mm, 56 mm und 60 mm). Hinweis: Das Messersystem des Indego ist für das Schneiden von kurzem Gras ( 3–5 mm) ausgelegt. Das Schnittgut kann als Mulch zur Düngung des Rasens liegenbleiben. Hinweis: Stellen Sie während der ersten 3 Wochen die Schnitthöhe zwischen Stufe 5 und MAX ein, damit der Be- grenzungsdraht nicht angeschnitten wird. Nach 3 Wochen ist der Draht durch den Rasen abgedeckt. Legen Sie einen Zeitplan mit häufigen Wiederholungen fest. Dadurch erzielen Sie gute Mähergebnisse, die Akkuladung reicht länger und Sie vermeiden Schnittgut auf dem Rasen. Wenn das Mähen begonnen hat: – arbeitet das Gartengerät im Modus „Manuell“ solange, bis die Rasenfläche gemäht ist, die Stopp-Taste gedrückt wird. Das Mähen wird nur zum Laden des Akkus unterbro- chen. – arbeitet das Gartengerät im programmierbaren Modus „Zeitplan“ innerhalb eines Zeitfensters ununterbrochen. Es unterbricht das Mähen nur zum Laden. Um das Mähen vor Ende eines Zeitfensters abzubrechen, drücken Sie die manuelle Stopp-Taste. Ist die Rasenfläche vor Ablauf des Zeitfensters gemäht, kehrt das Gartengerät zur Ladestati- on zurück. Mähzeit bearbeiten

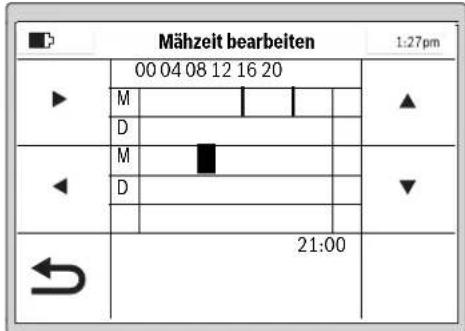

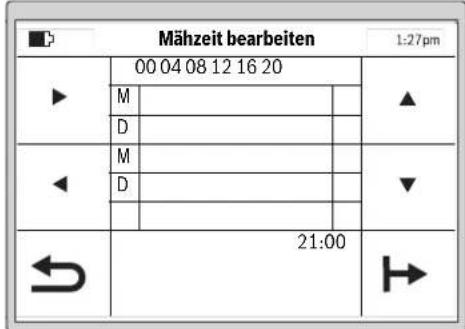

21:00 Mähzeit bearbeiten

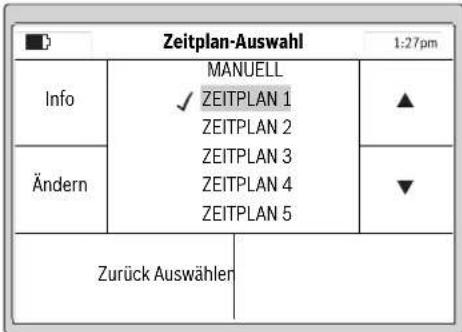

21:00 Zeitplan-Auswahl Info MANUELL ZEITPLAN 1 ZEITPLAN 2 ZEITPLAN 3 ZEITPLAN 4 ZEITPLAN 5 Ändern Zurück Auswählen OBJ_BUCH-1573-008.book Page 26 Tuesday, October 27, 2015 10:35 AMDeutsch | 27 Bosch Power Tools F 016 L81 517 | (27.10.15) Effizient mähen mit Logicut Wie effizient mäht der Indego (siehe Bild 20) Um effizient zu mähen, lernt Indego die Form der Fläche in der er arbeitet. Die Lernprozedur findet während der ersten zwei Arbeitszyklen statt. Nachstehend wird erklärt, wie Indego die Rasenform lernt. So funktioniert es Um effizient zu Mähen, kartiert Indego die äußere Linie der Rasenfläche und die Position der innenliegenden Objekte (Bäume, Blumenbeete, Teiche etc.), die bei der Installation mit Hilfe des Begrenzungsdrahtes abgegrenzt wurden. So kann Indego kalkulieren, wo Gras zu mähen ist, wo Gras be- reits gemäht wurde und auch den Pfad zu und von der Lade- station. Dadurch ist Indego in der Lage, die Aufgabe deutlich effizienter durchzuführen. Kartieren der Arbeitsfläche (siehe Bild 20) Nachdem die Einstellungen erfolgt sind, kartiert Indego zu- erst die äußere Form des Garten. Dies geschieht durch Abfah- ren des Begrenzungsdrahtes am Rand der Rasenfläche. Beim Abfahren misst Indego die Entfernungen, generiert eine Karte und sichert sie in seinem Speicher. Hinweis: Indego folgt nicht dem Draht zu den inneren Ab- grenzungen. Die Position mit Draht abgegrenzter Gartenob- jekte lernen (siehe Bild 20) Sobald Indego die zu mähende Fläche kartiert hat, kann er mit dem Mähen beginnen. Nach dem Betätigen des Befehls „Mä- hen“ verlässt Indego die Ladestation und beginnt das Gras, in parallelen Spuren zu mähen. Die parallelen Spuren sind auf ungefähr 10 m begrenzt, um möglichst genau die Spur zu hal- ten. Die Teilfläche wird in parallelen Spuren fertiggestellt, es sei denn er trifft auf ein mit Begrenzungsdraht abgegrenztes Objekt. Wird solch ein Objekt entdeckt, folgt Idego dem Begrenzungs- draht um das Objekt, um die Form zu ermitteln. Indego fährt zur Verifizierung der Lage des Objektes an den Rand der Ra- senfläche bis zum Begrenzungsdraht und speichert den Ort in der Gartenkarte. Indego setzt dann das Mähen fort. Der Vor- gang wiederholt sich, wenn Indego beim Mähen auf weitere Objekte stößt. Nach Fertigstellung der Arbeit fährt Indego zu- rück zur Ladestation. Hinweis: Der Ablauf wiederholt sich beim zweiten Mähen. Dadurch ist sichergestellt, dass alle Objekte im Garten ent- deckt und die Orte in der Gartenkarte zuverlässig protokol- liert sind. Werden keine weitere Objekte im Garten gefunden, macht In- dego mit dem Mähen normal weiter. Soll nach der Inbetriebnahme eine zusätzliche Fläche inner- halb des Gartens ausgespart werden (z. B. Blumenbeet), so kann ein zusätzlicher Begrenzungsdraht mit einem Kabelver- binder eingefügt werden. (siehe Bild 10) Mähen-Modus (siehe Bild 20) Sobald der Indego die Lage aller Objekte im Garten gelernt hat, mäht er den Rasen effizient mit parallelem Linienmuster. Schnitt mit doppelter Geschwindigkeit Wenn der Indego beim Schneiden auf hohes oder dickes Gras trifft, erhöht er automatisch die Drehzahl des Schneidsys- tems und verringert die Fahrgeschwindigkeit, bis diese Stelle gemäht ist. Rand mähen In diesem Modus mäht der Indego entlang des Begrenzungs- drahtes. Die Häufigkeit ist einstellbar. In der Grundeinstellung erfolgt dies bei jedem vierten Mähen. Mähspur-Überdeckung Indego mäht den Rasen in bis zu 10 m langen parallelen Lini- en. Der Abstand zwischen den Linien ist auf 20 cm voreinge- stellt, wird jedoch bei höherem Gras automatisch reduziert. Ist das Gras gemäht, wird mit dem eingestellten Spurabstand weiter gearbeitet. Die Einstellung kann vom Anwender über das Menü verändert werden. Sensoren Das Gartengerät besitzt folgende Sensoren: –Der Hebesensor wird aktiviert und schaltet Antrieb und Messer ab, wenn das Gartengerät angehoben wird. –Der Überschlagsensor erkennt, wenn das Gartengerät mit der Unterseite nach oben liegt und schaltet Antrieb und Messer ab. –Der Blockierungssensor erkennt bei Berührung ein Hin- dernis in der Spurbreite des Gartengeräts und veranlasst einen Richtungswechsel. –Der Neigungssensor wird aktiviert, wenn das Gartengerät einen Winkel von 45° erreicht. Wenn einer der Sensoren aktiviert wird, z. B. der Hebesensor, erscheint im Display eine Meldung: „Das Gartengerät wurde angehoben. Bitte den PIN-Code eingeben, um fortzufahren.“. Das Display geht in den Ruhezustand, wenn innerhalb von 10 Minuten keine Eingabe erfolgt. Um das Display wieder zu akti- vieren, drücken Sie eine beliebige Taste. Wenn sich das Gartengerät im Ruhezustand befindet, drü- cken Sie eine beliebige Taste um den PIN-Eingabe-Bildschirm aufzurufen und den PIN-Code einzugeben. Akku laden Der Akku ist mit einer Temperaturüberwachung ausgestattet, welche das Laden nur in einem Temperaturbereich zwischen 5°C und 45°C zulässt. Der Li-Ionen-Akku wird teilgeladen geliefert. Um die volle Ak- kukapazität zu erhalten, müssen Sie das Gartengerät vor dem ersten Gebrauch in der Ladestation vollständig aufladen. Der Li-Ionen-Akku kann jederzeit aufgeladen werden, ohne die Lebensdauer zu verkürzen. Eine Unterbrechung des Lade- vorganges schädigt den Akku nicht. Bei leer werdendem oder entladenem Akku wird das Garten- gerät durch eine Schutzschaltung abgeschaltet: Die Messer bewegen sich nicht mehr. OBJ_BUCH-1573-008.book Page 27 Tuesday, October 27, 2015 10:35 AM28 | Deutsch F 016 L81 517 | (27.10.15) Bosch Power Tools Programmtabelle Die folgenden Tabellen erklären die verschiedenen Menü-Punkte. Einstellungen Erklärung Mäheinstellungen Rand mähen Nie Das Gartengerät macht nie einen Randschnitt. Jedes 4. Mal Das Gartengerät macht bei jedem 4. Mähen einen Rand- schnitt. Jedes 2. Mal Das Gartengerät macht bei jedem 2. Mähen einen Rand- schnitt. Immer Indego schneidet den Rand bei jedem Mähen. Hinweis: Indego mäht den Rand bei allen im Kalender ein- gegebenen Mähzeiten oder wenn „Mähen“ gedrückt wird. (im Modus „Manuell“) Mähspur- Überdeckung Der Abstand zwischen den Linien ist auf 20 cm voreinge- stellt, wird jedoch bei höherem Gras automatisch redu- ziert. Die Einstellung kann vom Anwender über das Menü verändert werden. Signal-ID Wechsel auf einen anderen Frequenzkanal bei einer Sig- nalstörung. Garten löschen Die im Mähroboter gespeicherte Karte der Gartenfläche wird gelöscht. Hinweis: Die Maschine sollte in der Ladestation stehen. Sicherheits- optionen PIN ändern Zur Reaktivierung nach Auto-Sperre und Sicherheitsab- schaltung ist die Eingabe des PIN-Codes erforderlich. Die Änderung des PIN-Codes erfordert zuerst die Eingabe des bisherigen PIN-Codes. Auto-Sperre Ein Die Tasten werden automatisch gesperrt, sofern inner- halb von 3 Minuten keine Taste gedrückt wird. Diese Einstellung wird aus Sicherheitsgründen und zum Schutz vor Diebstahl empfohlen. Aus Die Tasten sind ständig zur Eingabe bereit. Sprachauswahl Änderung der Anzeigesprache. System-Optionen Tastenton einstellen Tastenton-Lautstärke verändern. Display einstellen Display-Helligkeit Display-Helligkeit heller oder dunkler einstellen. Info Information über Software-Version, Seriennummer und letzten Service. Werkseinstellung Das Zurücksetzen des Gartengeräts auf die Werkseinstel- lung löscht alle persönlichen Einstellungen. Das Zurücksetzen auf die Werkseinstellung erfordert eine erneute Erfassung des Gartens. Region auswählen Lokalisierung für den elektronischen Kompass Zeit & Datum stellen Zeit und Datum eingeben. Zeitplan Auswahl Erklärung MANUELL Info Hilfe-Information für die Anwendung von MANUELL. Auswählen Wählen Sie diese Funktion aus, wenn kein Zeitplan ver- wendet werden soll. ZEITPLAN 1 – 5 Ändern Programmierung von bis zu 5 automatischen Zeitplänen durch die Einstellung von individuellen Mähtagen und Zeitfenstern. Auswählen Aktiviert einen von 5 individuellen Zeitplänen. OBJ_BUCH-1573-008.book Page 28 Tuesday, October 27, 2015 10:35 AMDeutsch | 29 Bosch Power Tools F 016 L81 517 | (27.10.15) Fehlersuche Online Support http://www.bosch-indego.com Zeitplan Info Erklärung Zeitplan Info Übersicht über die programmierten Mähtage. Zurück Zurück zum Hauptmenü. Zeitplan Auswahl Untermenü „Zeitplan-Auswahl“ aufrufen. Tasten sperren Erklärung Tasten sperren Die Tasten sind sofort gesperrt, unabhängig von der Auto-Sperre. Tasten freigeben Zur Freigabe der Tasten ist die Eingabe des PIN-Codes erforderlich. Symptome Mögliche Ursache Abhilfe Gartengerät läuft nicht Verstopfung möglich Unterseite des Gartengeräts prüfen und ggf. frei machen (tragen Sie immer Gartenhandschuhe) Akku nicht voll geladen Gartengerät zum Laden in die Ladestation stellen Gras zu lang Größere Schnitthöhe einstellen Akku zu kalt/zu heiß Akku erwärmen/abkühlen lassen Stromkreisunterbrecher nicht richtig/nicht vollständig eingesetzt Richtig einsetzen Motor startet und stoppt anschließend wieder Akku nicht voll geladen Gartengerät zum Laden in die Ladestation stellen Stromkreisunterbrecher nicht richtig/nicht vollständig eingesetzt Richtig einsetzen Akku zu kalt/zu heiß Akku erwärmen/abkühlen lassen Größere Schnitthöhe einstellen Gartengerät läuft mit Unterbrechungen Interner Fehler möglich Wenden Sie sich an den autorisierten Bosch Kunden- dienst Gartengerät hinter- lässt unregelmäßiges Schnittbild Schnitthöhe zu niedrig Größere Schnitthöhe einstellen Messer stumpf Messer wechseln Verstopfung möglich Unterseite des Gartengeräts prüfen und ggf. frei machen (tragen Sie immer Gartenhandschuhe) OBJ_BUCH-1573-008.book Page 29 Tuesday, October 27, 2015 10:35 AM30 | Deutsch F 016 L81 517 | (27.10.15) Bosch Power Tools Kundendienst und Anwendungs- beratung www.bosch-garden.com Geben Sie bei allen Rückfragen und Ersatzteilbestellungen bitte unbedingt die 10-stellige Sachnummer laut Typenschild des Gartengerätes an. Falls erforderlich senden Sie den Mähroboter und die Lade- station stets zusammen an ein Bosch Servicecenter. Zusätzlich ist die Software-Version Ihres Gartengerätes not- wendig (siehe „Menü > Einstellungen > System-Einstellun- gen > Info“). Deutschland Robert Bosch GmbH Servicezentrum Elektrowerkzeuge Zur Luhne 2 37589 Kalefeld – Willershausen Unter www.bosch-pt.com können Sie online Ersatzteile be- stellen oder Reparaturen anmelden. Kundendienst: Tel.: (0711) 40040480 Fax: (0711) 40040481 E-Mail: Servicezentrum.Elektrowerkzeuge@de.bosch.com Anwendungsberatung: Tel.: (0711) 40040480 Fax: (0711) 40040482 E-Mail: kundenberatung.ew@de.bosch.com Österreich Unter www.bosch-pt.at können Sie online Ersatzteile bestel- len. Tel.: (01) 797222010 Fax: (01) 797222011 E-Mail: service.elektrowerkzeuge@at.bosch.com Schweiz Unter www.bosch-pt.com/ch/de können Sie online Ersatz- teile bestellen. Tel.: (044) 8471511 Fax: (044) 8471551 E-Mail: Aftersales.Service@de.bosch.com Luxemburg Tel.: +32 2 588 0589 Fax: +32 2 588 0595 E-Mail: outillage.gereedschap@be.bosch.com Transport Die enthaltenen Li-Ionen-Akkus unterliegen den Anforderun- gen des Gefahrgutrechts. Die Akkus können durch den Benut- zer ohne weitere Auflagen auf der Straße transportiert werden. Beim Versand durch Dritte (z.B.: Lufttransport oder Spedition) sind besondere Anforderungen an Verpackung und Kennzeich- nung zu beachten. Hier muss bei der Vorbereitung des Versandstückes ein Gefahrgut-Experte hinzugezogen werden. Rasen stellenweise ungemäht Zeitfenster zu klein für die Rasengröße Zeitfenster vergrößern Akku-Laufzeit Wenden Sie sich an den autorisierten Bosch Kunden- dienst Abstand zwischen mit Begrenzungsdraht um- fassten Hindernissen ist kleiner als 1 m Abstand zwischen den Begrenzungsdrähten vergrößern Hinweis: Hindernisse mit einer Höhe von mehr als 6 cm müssen nicht mit Draht umfasst werden Holpriger Rasenzustand Im Menu Mäheinstellungen den Mähspur-Überdeckung erhöhen/verringern Starke Vibratio- nen/Geräusche Messermutter/-schraube lose Messermutter/-schraube festziehen Messer beschädigt Messer wechseln Kein Ladevorgang möglich Ladekontakte sind korrodiert Ladekontakte reinigen Interner Fehler möglich Wenden Sie sich an den autorisierten Bosch Kunden- dienst Gartengerät kann nicht in die Ladestati- on fahren Begrenzungsdraht nicht richtig ausgerichtet Begrenzungsdraht prüfen und ausrichten Begrenzungsdraht in der Nähe einer Störquel-

Genügend Abstand zwischen Begrenzungsdraht und Störquelle einhalten (ca. 1 m) Die LED an der Lade- station blinkt Der Begrenzungsdraht ist unterbrochen, zu lang oder zu kurz Überprüfen sie, dass der Begrenzungsdraht nicht unter- brochen ist und eine Länge zwischen 20 und 450 m hat. Danach Spannungsversorgung aus- und wieder einschal- ten. Die Anzeige auf der Ladestation leuchtet nicht Der Netzstecker des Netzteils ist nicht (rich- tig) eingesteckt Netzstecker (vollständig) in die Steckdose einstecken Steckdose oder Netzkabel möglicherweise defekt Netzspannung von einem autorisierten Elektriker prüfen lassen Netzteil oder Ladestation defekt Netzteil oder Ladestation von einem Bosch Kunden- dienst prüfen lassen Symptome Mögliche Ursache Abhilfe OBJ_BUCH-1573-008.book Page 30 Tuesday, October 27, 2015 10:35 AMEnglish | 31 Bosch Power Tools F 016 L81 517 | (27.10.15) Entsorgung Werfen Sie Gartengeräte, Ladegeräte und Akkus/Batterien nicht in den Hausmüll! Nur für EU-Länder: Gemäß der europäischen Richtlinie 2012/19/EU müssen nicht mehr gebrauchs- fähige Elektro- und Elektronikgeräte und ge- mäß der europäischen Richtlinie 2006/66/EG müssen defekte oder ver- brauchte Akkus/Batterien getrennt gesam- melt und einer umweltgerechten Wiederverwendung zuge- führt werden. Nicht mehr gebrauchsfähige Akkus/Batterien können direkt abgegeben werden bei: Deutschland Recyclingzentrum Elektrowerkzeuge Osteroder Landstraße 3 37589 Kalefeld Schweiz Batrec AG 3752 Wimmis BE Integrierte Akkus dürfen nur zur Entsorgung entnom- men werden. Durch das Öffnen der Gehäuseschale kann das Gartengerät zerstört werden. Integrierte Akkus dürfen zur Entsorgung nur durch ei- ne Kundendienststelle entnommen werden. Akkus/Batterien: Li-Ion: Bitte beachten Sie die Hinweise im Ab- schnitt „Transport“. Änderungen vorbehalten. English Thank you for purchasing the Indego Robotic Mower. Please read the safety instructions provided below before installing the Indego. Safety Notes Warning! Read these instructions carefully, be familiar with the con- trols and the proper use of the ma- chine. Please keep the instructions safe for later use! Explanation of symbols on the machine General hazard safety alert. Ensure no exits are blocked or obstructed by the machine.
