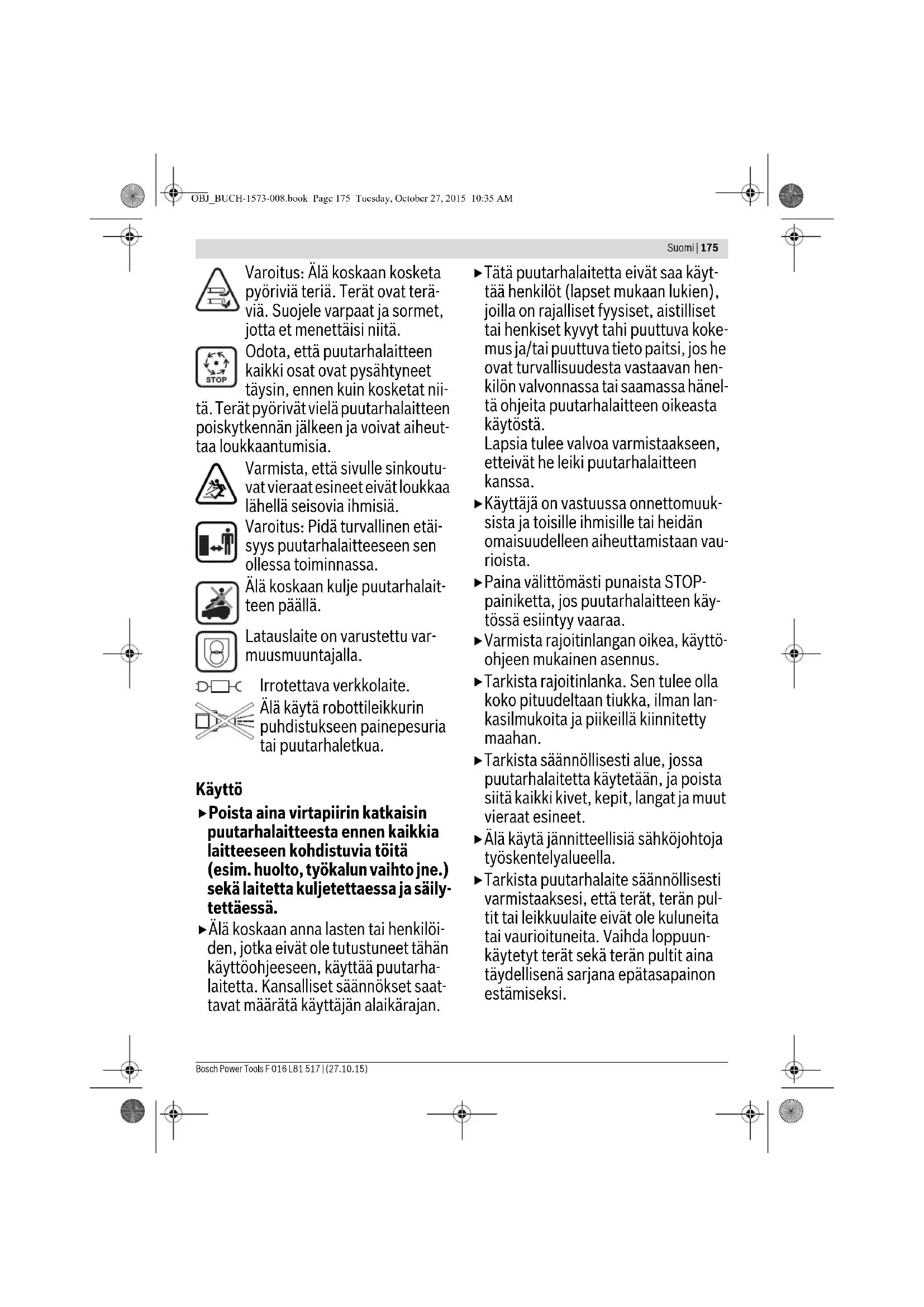

Sarjanumero katso sarjanumero puutarhalaitteen tyyppikilvestä Akku Li-ioni Li-ioni Li-ioni Li-ioni Li-ioni Li-ioni Nimellisjännite V 32,4 32,4 32,4 32,4 32,4 32,4 Kapasiteetti Ah 3,0 3,0 3,0 3,0 3,0 3,0 Akkukennojen lukumäärä

Käyttöaika, keskimäärin jopa*** min 50 50 50 50 50 50 Akun latausaika (maks.) min 50 50 50 50 50 50 Rajoitinlanka Rajoitinlanka – toimitukseen kuuluva johto –asennettu pituus, väh. –asennettu pituus, maks.

*riippuen laitteen mallista **riippuu nurmikon muodosta ja monimutkaisuudesta (katso esimerkkejä kuva 3) ***riippuu leikkuukorkeudesta, ruohon laadusta ja kosteudesta Tiedot koskevat 230V nimellisjännitettä [U]. Poikkeavilla jännitteillä ja maakohtaisissa malleissa nämä tiedot voivat vaihdella. OBJ_BUCH-1573-008.book Page 179 Tuesday, October 27, 2015 10:35 AM180 | Suomi F 016 L81 517 | (27.10.15) Bosch Power Tools Melu-/tärinätiedot Melun mittausarvot on määritetty EN 50636-2-107 mukaan. Laitteen tyypillinen A-painotettu melutaso on: äänen paineta- so 64 dB(A); äänen tehotaso 72 dB(A). Epävarmuus K=2,74 dB. Standardinmukaisuusvakuutus Vakuutamme yksin vastaavamme siitä, että kohdassa ”Tekni- set tiedot” selostettu tuote vastaa kaikkia direktiivien 2006/42/EY, 1999/5/EY (13.6.2016 asti), 2014/53/EU (alkaen 14.6.2016), 2000/14/EY, 2009/125/EY, 2011/65/EU asiaankuuluvia määräyksiä sekä niiden muutok- sia ja seuraavia standardeja: EN 60335-1:2012+A11:2014/ EN 50636-2-107:2015 (tuoteturvallisuus), EN 61558-1:2005+A1:2009/ EN 61558-2-16:2009+A1:2013 (verkkolaitteiden turvalli- suus), EN 301 489-7 V1.3.1 (EMV ja ERM koskien GSM ja DCS), EN 301 511 V9.0.2 (olennaiset vaatimukset koskien GSM 900 ja GSM 1800), EN 55014-1:2006+A2:2011 (EMV häiriölähettimet), EN 55014-2:1997+A2:2008 (EMC häiriönsuoja). 2000/14/EY: Taattu äänen tehotaso 75 dB(A). Yhteensopivuuden arviointimenetelmä liitteen VI mukaan. Tuotelaji: 32 Nimetty asema 2000/14/EY: SRL, Sudbury, England, Nr. 1088 Tekninen tiedosto (2006/42/EY, 2000/14/EY): Bosch Lawn and Garden Ltd., PT-HG/ENS-PA2, Stowmarket, Suffolk IP14 1EY, England Robert Bosch GmbH, Power Tools Division 70764 Leinfelden-Echterdingen, GERMANY Leinfelden, 27.10.2015 Asennuskuvien selitys (katso sivut 3 – 14) Sähkönsyöttölaite Tuotenumero Sveitsi Englanti Muu Eurooppa Australia F 016 ... ... L69 117 ... L69 118 ... L69 116 ... L69 119 ... L69 117 ... L69 118 ... L69 116 ... L69 119 ... L69 117 ... L69 118 ... L69 116 ... L69 119 ... L69 117 ... L69 118 ... L69 116 ... L69 119 ... L69 117 ... L69 118 ... L69 116 ... L69 119 ... L69 117 ... L69 118 ... L69 116 ... L69 119 Sisääntulojännite (vaihtojännite) V 220–240 220 – 240 220 – 240 220 – 240 220 – 240 220 –240 Suojausluokka /II /II /II /II /II /II Taajuus Hz 50/60 50/60 50/60 50/60 50/60 50/60 Ulostulojännite (tasajännite) V4242 42 42 42 42 Suojaus

IPX7 IPX7 IPX7 IPX7 IPX7 IPX7

Paino kg 2,0 2,0 2,0 2,0 2,0 2,0 Robottiruohonleikkuri SI- yksiköt Indego Indego 800 Indego 850 Indego 1000 Connect Indego 1100 Connect Indego 1200 Connect *riippuen laitteen mallista **riippuu nurmikon muodosta ja monimutkaisuudesta (katso esimerkkejä kuva 3) ***riippuu leikkuukorkeudesta, ruohon laadusta ja kosteudesta Tiedot koskevat 230V nimellisjännitettä [U]. Poikkeavilla jännitteillä ja maakohtaisissa malleissa nämä tiedot voivat vaihdella. Henk Becker Executive Vice President Engineering Helmut Heinzelmann Head of Product Certification PT/ETM9 Tehtävä Kuva Sivu Vakiovarusteet/puutarhalaitteen pak- kauksen avaus 1 4 Latausaseman sijoitus 2–4 4–6 Rajoitinlangan vetäminen pohjalevyn läpi 5 6 Rajoitinlangan alkupään liitäntä

Latausaseman kiinnitys maahan

Rajoitinlangan vetäminen

lisäalueen viitoitus rajoitinlangalla

Rajoitinlangan loppupään liitäntä

Suojuksen asennus latausasemaan

Sähkönsyöttölaitteen liitäntä

Latausasema viestittää verkkojännite

Virtapiirin katkaisimen asennus

OBJ_BUCH-1573-008.book Page 180 Tuesday, October 27, 2015 10:35 AMSuomi | 181 Bosch Power Tools F 016 L81 517 | (27.10.15) Nurmikon esivalmistelu Poista kivet, irtonaiset puukappaleet, langat, jännitteelliset verkkojohdot ja muut vieraat esineet leikattavalta alueelta. Varmista, että leikattava pinta on tasainen ja että puutarha- laitteelle ei ole selviä esteitä kuten kouruja, uria tai jyrkkiä yli 20° rinteitä. Leikkaa nurmikon pääosa perinteisellä ruohonleikkurilla maks. 40 mm korkeuteen ja rajoitinlangan päällä oleva alue maks. 20 mm korkeuteen. Asennus Indegon asennuksesta kertova video löytyy osoitteesta www.bosch-indego.com, tai käytä seuraavaa QR-koodia. Valitse latausasemalle sijainti, joka on tasoitettu vaakasuorak- si eikä ole suorassa auringonpaisteessa. Huomio: Lataustelakka tulee sijoittaa nurmikon ulkoreunaan, rajoitinlangan päälle. Se ei saa olla liiterin tai kalustevajan vie- ressä, jotka muodostavat saarekkeen nurmikon sisällä. Varmista, että lataustelakka on leikattavan alueen vieressä, että sitä ennen on 1,5 m pitkä suora reitti ja sen jälkeen 1 m pitkä suora reitti. On tärkeää, että latauskoskettimet osoitta- vat vasemmalle leikattavasta nurmikosta katsoen (katso kuva 2). Huomio: Jos latausasema on sijoitettu niin, että latauskosket- timet osoittavat leikattavan nurmikon suuntaan tai oikealle, Indego ei toimi oikein. Vedä rajoitinlanka pohjalevyn etummaisen reiän läpi, ohjaa se suoraan johtokanavaa pitkin ja taimmaisen reiän läpi. Kiinnitä rajoitinlanka piikillä suoraan reiän suunnassa. Poista eriste varovasti ja liitä rajoitinlanka oikeanpuoliseen liittimeen (Pu- nainen). (katso kuvat 5–6) Kiinnitä latausasema neljällä toimitukseen kuuluvalla piikillä maahan.(katso kuva 7) Vedä rajoitinlanka vastapäivään ja tiiviisti maata vasten. Ota huomioon noudatettava vähimmäisetäisyys nurmikon reu- nasta, portaista, seinistä, lammikoista jne. Käytä etäisyysmal- linetta. (katso kuva 8) Ohje: Rajoitinlanka tulee sijoittaa niin, että Indego ei koskaan ole yli 16 m:n etäisyydellä siitä. Jos nurmikko rajoittuu samalla tasolla olevaan tiehen tai pin- taan, Indego pystyy kulkemaan reunaa pitkin. Tässä tapauk- sessa voidaan rajoitinlanka sijoittaa suoraan reunaan. Ohje: Rajoitinlangan saa sijoittaa kor- keintaan 5 cm syvyyteen. Suosittelemme rajaamaan nurmi- kossa sijaitsevat kiinteät kohteet. Täten vältytään Indegon jat- kuvista törmäilyistä johtuvasta ulkoisesta kulumisesta. 6 cm matalammat kohteet, esim. kukkapenkit, tulee rajoittaa myö- täpäivään terän vahinkojen välttämiseksi. Lankojen näihin kohteisiin ja pois niistä tulisi koskettaa toisiaan, mutta eivät saa olla ristissä. (katso kuva 8) Ohje: Nurmikko jää ajamatta n. 20 cm kiinteiden kohteiden ympäri sekä kul- missa. Kiinnitä rajoitinlanka ensimmäisellä piikillä latausaseman vie- restä, kiristä rajoitinlanka ja aseta seuraavat piikit 50 cm etäi- syydelle toisistaan. (katso kuva 8) Täydennä kierros ja vedä rajoitinlanka latausaseman kääntö- puolelle niin, että se on samalla viivalla reiän ja piikin kanssa. Kiinnitä myös rajoitinlangan toinen pää piikillä. Varmista, että reikä, langan molemmat päät ja piikki ovat samalla viivalla. Ly- hennä rajoitinlanka, poista eriste varovasti ja liitä rajoitinlanka vasemmanpuoliseen liittimeen (Musta). (katso kuva 11) Aseta suojus latausaseman päälle. (katso kuva 12) Huomio: Lisää rajoitinlankaa voidaan liittää liittimen avulla. (katso kuva 9) Rajoitinlankaa voi pidentää korkeintaan 450 m pituiseksi. Huomio: Pidä etäisyyttä rajoitinlankaan, kun poistat samma- letta tai haravoit nurmikkoa. Asenna sähkönsyöttölaite viileään, kuivaan ympäristöön. Lii- tä sähkönsyöttölaite latausasemaan ja verkkopistorasiaan, jo- ka sijaitsee rakennuksen sisällä. (katso kuva 13) Tarkista latausaseman merkkivalon osoitus. (katso kuva 14): – Merkkivalo palaa pysyvästi vihreänä, kun sähkönsyöttö- laitteesta tulee jännitettä ja rajoitinlanka on ehjä. – Merkkivalo ei pala, jos sähkönsyöttölaitteen ulostulojänni- te puuttuu. Ensimmäinen asennus Asenna virtapiirin katkaisin puutarhalaitteeseen ja aseta se la- taukseen latausasemaan. (katso kuvat15–17) ”Tervetuloa”-kuvaruutu ilmestyy seuraavilla tunnuskuvilla: Puutarhalaitteen asettaminen lataus- asemaan latausta varten

”Tervetuloa”-kuvaruutu, katso teksti käyttöohjeessa 17 11 Puutarhalaitteen nostaminen ja kanta- minen

Leikkuukorkeuden asetus

Tehokas leikkaus Logicut:in kanssa

Puhdistus A 14 Huolto B 14 Tehtävä Kuva Sivu 20-25cm Indego OBJ_BUCH-1573-008.book Page 181 Tuesday, October 27, 2015 10:35 AM182 | Suomi F 016 L81 517 | (27.10.15) Bosch Power Tools Näppäimissä on erilaisia toimintoja. Merkitys riippuu kutsu- tusta valikosta, ja se selostetaan näyttöruudussa. Näppäimet nuolitunnusten (kohdistin) tai vieressä sal- livat navigoinnin ylös- tai alaspäin valikoissa. Näppäimet nuo- litunnusten (kohdistin) tai vieressä sallivat navigoinnin oikealle tai vasemmalle valikoissa. Näyttö vaihtuu seuraavaan kuvaruututekstiin, kun vaihtoehto on valittu ja kuitattu. Asennus Paina ensimmäisenä näppäintä ”Language choice” (kielen- valinta) vieressä. Kuvaruutuvalinnassa ”Kielen valinta” il- mestyy seuraava teksti. Valitse kieli ja vahvista näppäimellä ”Tall.”. Valitse alue, jossa Indego käytetään ja vahvista ”Tall.”. Tämä tieto käytetään robottileikkurin elektronisen kompassin optimoimiseen. Syötä henkilökohtainen PIN-koodisi painamalla näppäintä ”Jatka”. Valitse syöttökohta kohdistimella oikealle/vasemmalle, aseta numerot kohdistimella ylös/alas ja vahvista näppäimellä ”Syötä”, tai valitse ”Tak.” palataksesi edelliseen ”PIN-koodi”. Syötä PIN-koodisi tähän. Tunnus- merkki Merkitys Vasemmat monitoiminäppäimet Akun varaustila

• Ruohonleikkuri on yhdistetty GSM-verkkoon

• Odottaa yhteyttä GSM-verkkoon

• Ruohonleikkuri on yhteydessä palvelimeen

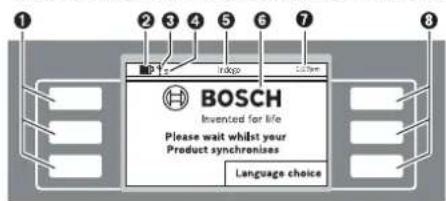

• Odottaa yhteyttä palvelimeen Valikon/alavalikon otsikko Näyttö, jossa kuvaruututekstit Ajannäyttö Oikeat monitoiminäppäimet

• Indego ... Connect Kielen valinta English Deutsch Dansk Svenska Norsk Suomi Tall. Alueen valinta Eurooppa, etelä Eurooppa, länsi Eurooppa, pohjois Eurooppa, UK Eurooppa, itä Keskeytä Tall. PIN-koodi Määritä PIN-koodi Jatka PIN-koodi Syötä uusi PIN:

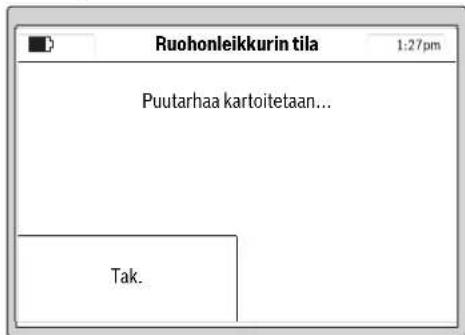

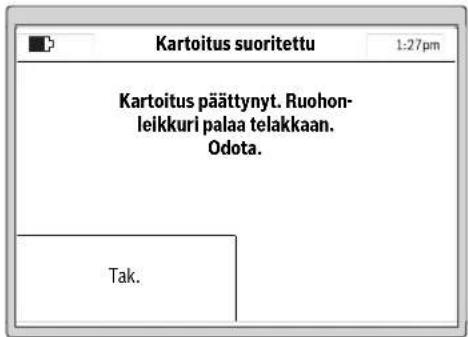

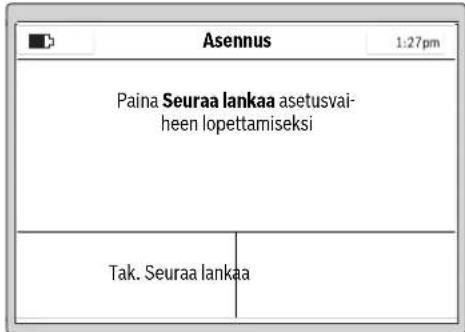

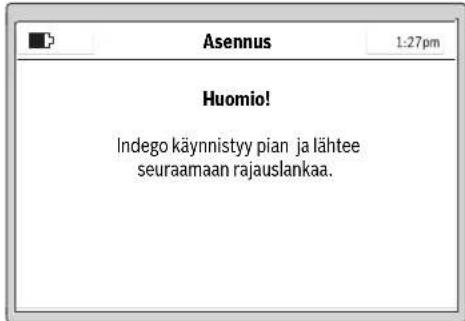

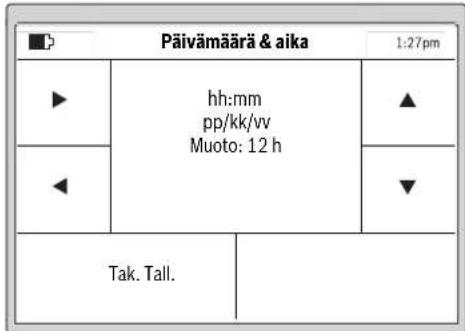

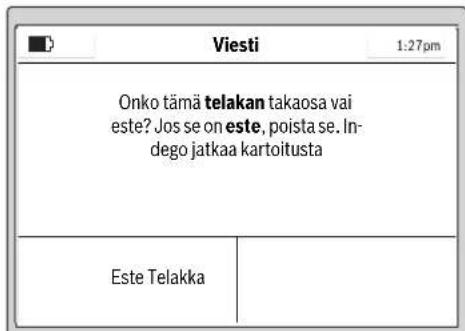

Tak. Syötä PIN CODE OBJ_BUCH-1573-008.book Page 182 Tuesday, October 27, 2015 10:35 AMSuomi | 183 Bosch Power Tools F 016 L81 517 | (27.10.15) Huomio: Varjele PIN-koodisi sivullisilta. Jos olet kadottanut henkilökohtaisen PIN-koodisi, on sinun tuotava Indego ja latausasema Bosch huoltoon. Ota yhteyttä Kauppiaasesi tai Bosch-huoltopisteeseen (katso ”Asiakaspal- velu ja käyttöneuvonta”). Aseta kelloaika ”hh:mm”, päivämäärä ”pp/kk/vv” ja kelloajan muoto ”Muoto: 12 h”. Valitse syöttökohta kohdistimella oike- alle/vasemmalle, aseta numerot kohdistimella ylös/alas ja vahvista ”Tall.” tai valitse ”Tak.”, palataksesi edelliseen ”PIN-koodiin”. Valitse ”Seuraa lankaa” puutarhan kartoittamiseksi. (Valitse ”Tak.” palataksesi ”Päivämäärä & aika”-kuvaruutuun.) Ohje: Jos tällöin lataustelakan näyttö vilkkuu, rajoitinlanka on katkennut, on liian pitkä (yli 450 m) tai liian lyhyt (alle 20 m). Seuraava kuvaruutuvalinta näyttää ensimmäisen lähdön rajoi- tinlankaa pitkin: Terät eivät pyöri, kun puutarhalaite kiertää rajoitinlangan en- simmäistä kertaa. Ohje: Kartoituksessa Indego seuraa rajoitinlankaa nurmikon reunassa. Siellä, missä lanka haaroittuu 1 cm etäisyydellä es- teisiin ja pois niistä Indego ei rekisteröi sitä, vaan jatkaa ulko- reunaa pitkin. (katso kuva 8) Mittaus on päättynyt, kun puutarhalaite on saavuttanut lata- usaseman kääntöpuolen. Paina ”Este”, jos puutarhalaite ei ole saavuttanut latausase- man kääntöpuolta. Ota huomioon näyttöruudussa näkyvät tiedot asennuksen päättämiseksi. Paina ”Telakka”, jos puutarhalaite on saavuttanut latausase- man kääntöpuolen. Päivämäärä & aika hh:mm pp/kk/vv Muoto: 12 h Tak. Tall. Asennus Paina Seuraa lankaa asetusvai- heen lopettamiseksi Tak. Seuraa lankaa Asennus Huomio! Indego käynnistyy pian ja lähtee seuraamaan rajauslankaa. Ruohonleikkurin tila Puutarhaa kartoitetaan... Tak. Viesti Onko tämä telakan takaosa vai este? Jos se on este, poista se. In- dego jatkaa kartoitusta Este Telakka OBJ_BUCH-1573-008.book Page 183 Tuesday, October 27, 2015 10:35 AM184 | Suomi F 016 L81 517 | (27.10.15) Bosch Power Tools Onnistuneen asennuksen jälkeen voit painaa joko ”Leikkaa”, ruohonleikkuun käynnistämiseksi välittömästi, tai kohdassa ”Valikko > aikasuunnitelman muutos” laatia aikasuunnitel- ma. Lisää tietoa puutarhalaitteen toiminnasta ruohonleikkuun ai- kana löydät kappaleesta ”Ruohonleikkuu”. Leikkuusuunnitelman syöttö Konfiguroi leikkuusuunnitelma ja asetukset haluamasi tavalla. Likimääräinen ajoaika puutarhan täydelliseen kartoitukseen annetaan tässä. Ota huomioon, että ajoaika vaihtelee riippu- en nurmikon kunnosta ja sen kohteiden määrästä. Kaikki valikkokohdat selostetaan kappaleessa ”Liikkuminen valikossa”. ”Aikasuunnitelman” laadinta on selostettu yksityiskohtai- sesti. Muut valikkokohdat selittävät itsensä. Aikasuunnitelma Kohdassa ”Valikko > aikasuunnitelman muutos” voit kut- sua 5 aikasuunnitelmaa. Käytä ”MANUAAL.”, jos puutarhalaitteen tulee toimia vain kyseisenä ajankohtana. Jokaista yksittäistä ”OHJELMA”-käyttötapaa voi säätää vaa- timustesi mukaiseksi. Esimerkki: Valitse ”Ajastuksen valinta” kohdistimella ylös/alas, esim. ”OHJELMA 1” ja paina ”Muuta”. Valitse haluttu leikkuupäivä kohdistimella ylös/alas, esim. ”M”. Valitse käynnistysaika kohdistimella oikealle/vasemmal- le. Vahvista käynnistysaika alhaalla oikealla olevalla painikkeella. Valitse päättymisaika kohdistimella oikealle/vasemmalle. Vahvista päättymisaika alhaalla oikealla olevalla painikkeella. Puutarhalaite toimii aikaikkunan puitteissa kunnes akku on la- dattava. Jos nurmikko on leikattu ennen aikaikkunan umpeu- tumista, puutarhalaite palaa latausasemaan. Ohjelmoidut aikaikkunat näkyvät yleiskaaviossa. Kartoitus suoritettu Kartoitus päättynyt. Ruohon- leikkuri palaa telakkaan. Odota. Tak. Indego Invented for life Ruohonleikkuu Valikko 200 m

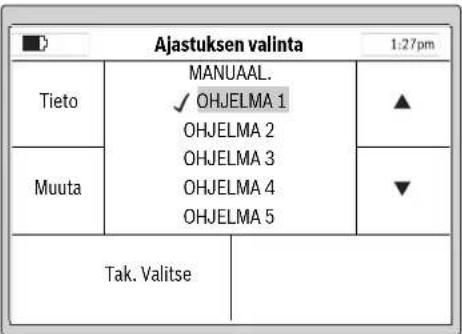

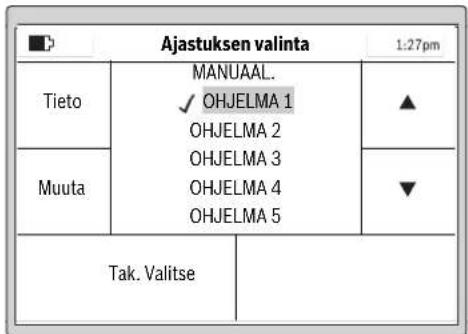

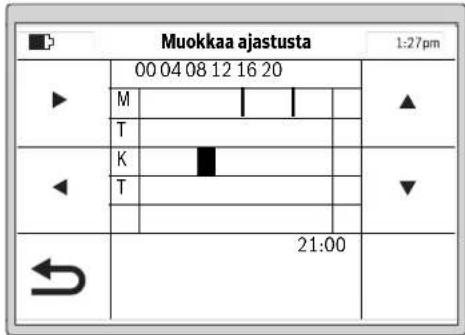

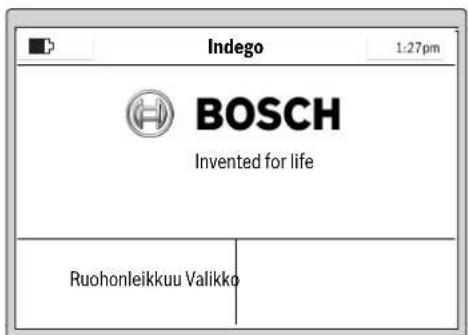

15 h Ajastuksen valinta Tieto MANUAAL. OHJELMA 1 OHJELMA 2 OHJELMA 3 OHJELMA 4 OHJELMA 5 Muuta Tak. Valitse Muokkaa ajastusta

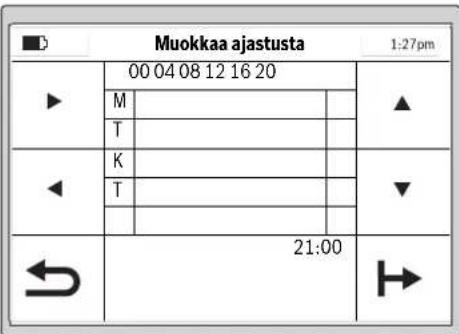

21:00 OBJ_BUCH-1573-008.book Page 184 Tuesday, October 27, 2015 10:35 AMSuomi | 185 Bosch Power Tools F 016 L81 517 | (27.10.15) Aseta kaikki muut tarvittavat leikkuupäivät ja vahvista henki- lökohtainen ”OHJELMA 1” alhaalla oikealla olevalla painik- keella. Poista aikaikkuna siirtämällä kohdistin aikaikkunaan ja poista- malla se alhaalla oikealla olevalla painikkeella. Tallennetun aikasuunnitelman viereen ilmestyy ruksi . Puutarhalaite käynnistää ruohonleikkuun heti, kun aikaikku- nan 1 päivä ja alkuaika on saavutettu. Huomio: Aseta erilaisia aikasuunnitelmia kevään, kesän ja syksyn kausien kasvuolosuhteita varten. Tarkkaile ruohon kasvua, ja sovita tarvittaessa aikasuunnitelmasi sen mukaan. Ruohonleikkuu Älä anna lasten ajaa puutarhalaitteen päällä. Paina manuaalista STOP-painiketta ennen kuin nostat puutarhalaitetta kahvasta. Leikkuukorkeus: Leikkuukorkeus voidaan asettaa välille 20 mm ja 60 mm (katso kuva 19). Käytettävissä on 10 erilais- ta asetusta (n. 20 mm, 24 mm, 29 mm, 33 mm, 38 mm, 42 mm, 47 mm, 51 mm, 56 mm ja 60 mm). Huomio: Indegon teräjärjestelmä on suunniteltu lyhyen ruo- hon (3–5 mm) leikkaamiseen. Leikkuujätteen voi jättää silp- puna nurmikon lannoitteeksi. Huomio: Aseta ensimmäisen 3 viikon ajaksi leikkuukorkeus välille 5 ja MAX, jotta rajoitinlankaa ei leikata poikki. 3 viikon jälkeen lanka on ruohon peitossa. Määritä aikasuunnitelma tiheillä toistoilla. Täten saavutat hy- vät ruohonleikkuutulokset, akun lataus kestää pidempään ja vältyt leikkuujätteistä nurmikollasi. Kun ruohonleikkuu on alkanut: – puutarhalaite toimii toiminnossa ”Manuaal” kunnes nur- mikko on leikattu tai Stop-painiketta painetaan. Leikkuu keskeytyy ainoastaan akun latausta varten. – puutarhalaite toimii ohjelmoitavassa käyttötavassa ”OH- JELMA” keskeytyksettä aikaikkunan puitteissa. Ruohon- leikkuu keskeytyy vain latausta varten. Voit keskeyttää ai- kaikkunan puitteessa toimivan ruohonleikkuun painamalla manuaalista STOP-painiketta. Jos nurmikko on leikattu en- nen aikaikkunan umpeutumista, puutarhalaite palaa lata- usasemaan. Tehokas leikkaus Logicut:in kanssa Miten tehokkaasti Indego leikkaa (katso kuva 20) Voidakseen leikata tehokkaasti Indego oppii pinnan muodon, jossa se työskentelee. Oppimismenettely tapahtuu kahden ensimmäisen työsyklin aikana. Alla selostetaan, kuinka Indego oppii nurmikon muodon. Näin se toimii Voidakseen leikata tehokkaasti, Indego kartoittaa nurmikon ulkoreunan ja sen sisällä olevat kohteet (puut, kukkapenkit, ojat jne.), jotka asennuksessa on rajattu rajoitinlangan avulla. Näin Indego pystyy arvioimaan, missä on leikattavaa ruohoa, missä ruoho on jo leikattu sekä myös reitin lataustelakkaan ja pois siitä. Tällä tavalla Indego pystyy suorittamaan tehtävän huomattavan tehokkaasti. Työpinnan kartoittaminen (katso kuva 20) Kun asennukset on tehty, Indego kartoittaa ensin puutarhan ulkomuodon. Tämä tapahtuu seuraamalla rajoitinlankaa nur- mikon reunassa. Ajon aikana Indego mittaa etäisyydet, luo kartan ja tallentaa sen muistiinsa. Ohje: Indego ei seuraa lankaa sisäisiin rajoituksiin. Puutarhan langalla rajoitettujen kohteiden sijain- nin opetus (katso kuva 20) Kun Indego on kartoittanut leikattavan pinnan, se voi aloittaa ruohonleikkuun. Kun käsky ”Ruohonleikkuu” on annettu, In- dego jättää lataustelakan ja aloittaa ruohonleikkuun saman- suuntaisissa urissa. Samansuuntaiset urat on rajoitettu n. 10 m pituisiksi, jotta leikkuri pysyisi urassa mahdollisimman hyvin. Osapinta leikataan valmiiksi samansuuntaisin urin, ellei Indego osu rajoitinlangalla rajattuun kohteeseen. Kun tällainen kohde rekisteröidään, Indego seuraa rajoitinlan- kaa kohteen ympäri sen muodon määrittämiseksi. Indego ajaa kohteen sijainnin vahvistamiseksi nurmikon reunaan rajoitin- lankaan asti ja tallentaa sijainnin puutarhan karttaan. Sitten Indego jatkaa ruohonleikkuun. Menettely toistuu, jos Indego leikkuun aikana törmää muihin kohteisiin. Työn valmistuttua Indego ajaa takaisin lataustelakkaan. Muokkaa ajastusta

21:00 Ajastuksen valinta Tieto MANUAAL. OHJELMA 1 OHJELMA 2 OHJELMA 3 OHJELMA 4 OHJELMA 5 Muuta Tak. Valitse OBJ_BUCH-1573-008.book Page 185 Tuesday, October 27, 2015 10:35 AM186 | Suomi F 016 L81 517 | (27.10.15) Bosch Power Tools Ohje: Toiminta toistuu toisen leikkuun aikana. Täten varmis- tetaan, että kaikki puutarhan kohteet on havaittu ja että niiden sijainti on kirjattu luotettavasti. Jos lisää kohteita ei löydy puutarhasta, Indego jatkaa ruohon- leikkuun normaalisti. Jos käyttöönoton jälkeen lisäpinta puutarhassa pitää säästää (esim. kukkapenkki), voidaan johtoliittimellä liittää lisärajoi- tinlanka. (katso kuva 10) Ruohonleikkuutila (katso kuva 20) Kun Indego on oppinut puutarhan kaikkien kohteiden sijain- nit, se leikkaa nurmikon tehokkaasti samansuuntaisen linja- mallin mukaan. Leikkuu kaksinkertaisella nopeudella Jos Indego leikkuun aikana kohtaa pitkän tai tiheän ruohon, se automaattisesti nostaa leikkuujärjestelmän kierrosluvun ja pienentää ajonopeuden, kunnes kyseinen paikka on leikattu. Reunan leikkuu Tässä toimintatilassa Indego leikkaa pitkin rajoitinlankaa. Toistuvuuden voi säätää. Perusasetuksella tämä toistuu joka neljäs leikkuukerta. Leikkuu-uran limitys Indego leikkaa nurmikon jopa 10 m pitkissä samansuuntaisis- sa linjoissa. Linjojen väli on esiasetettu arvoon 20 cm, se kui- tenkin pienenee automaattisesti pitkässä ruohossa. Kun tä- mä ruoho on leikattu jatkuu työ esiasetetulla uraetäisyydellä. Käyttäjä voi muuttaa asetuksen valikon kautta. Tunnistimet Puutarhalaitteessa on seuraavat tunnistimet: – nostotunnistin aktivoituu ja kytkee pois moottorin sekä terät, jos puutarhalaitetta nostetaan. – kiepsahdustunnistin huomaa, jos puutarhalaite makaa pohja ylöspäin, ja kytkee moottorin ja terät pois päältä. – estotunnistin tunnistaa kosketuksesta esteen puutarha- laitteen väylällä ja aikaansaa suunnanvaihdon. – kallistustunnistin aktivoituu, jos puutarhalaite saavuttaa 45° kallistuskulman. Kun jokin tunnistimista aktivoituu, esim. nostotunnistin, nä- kyy näytössä viesti: ”Puutarhalaite nostettu ylös. Syötä PIN- koodi jatkamista varten.”. Näyttö siirtyy lepotilaan, jos 10 mi- nuutin aikana ei tule signaalia. Käynnistä näyttö uudelleen pai- namalla mielivaltaista painiketta. Kun puutarhalaite on lepotilassa, painat mielivaltaista näp- päintä PIN-syötön kuvaruudun kutsumiseksi ja syötät PIN- koodin. Akun lataus Akku on varustettu lämpötilanvalvonnalla, joka sallii lataami- sen vain akun lämpötilan ollessa alueella 5 °C – 45 °C. Litiumioniakku toimitetaan osittain ladattuna. Saadaksesi täyden kapasiteetin akusta, tulee puutarhalaite ladata täyteen latausasemassa ennen ensimmäistä käyttöä. Litiumioniakkua voidaan ladata milloin vain lyhentämättä akun elinikää. Latauksen keskeytys ei vaurioita akkua. Akun tyhjetessä käytössä tai purkautuessaan suojakytkentä pysäyttää puutarhalaitteen: terät eivät enää liiku. Ohjelmataulukko Seuraavat taulukot selvittävät eri valikkokohtia. Asetukset Selvitys Leikkuusäädöt Reunan leikkuu Ei koskaan Puutarhalaite ei koskaan leikkaa reunoja. Joka 4. kerta Puutarhalaite leikkaa reunoja joka 4. leikkuun aikana. Joka 2. kerta Puutarhalaite leikkaa reunoja joka 2. leikkuun aikana. Aina Indego leikkaa reunan jokaisen ruohonleikkuun yhteydessä. Ohje: Indego leikkaa reunan kaikkien kalenterissa syötet- tyjen leikkuuaikojen yhteydessä tai jos ”Ruohonleikkuu” on painettu. (toiminnossa ”Manuaal”) Leikkuuleveyden ylitys Linjojen väli on esiasetettu arvoon 20 cm, se kuitenkin pienenee automaattisesti pitkässä ruohossa. Käyttäjä voi muuttaa asetuksen valikon kautta. Signaali ID Vaihto toiselle taajuuskanavalle signaalihäiriön esiintyessä. Puutarhan poisto Robottileikkuriin tallennettu puutarha-alueen kartoitus poistetaan. Huomio: Koneen tulisi seistä lataustelakassa. OBJ_BUCH-1573-008.book Page 186 Tuesday, October 27, 2015 10:35 AMSuomi | 187 Bosch Power Tools F 016 L81 517 | (27.10.15) Turvallisuusoptiot PIN muutos Uudelleenaktivointiin automaattisen lukituksen ja turva- katkaisun jälkeen vaaditaan PIN-koodin syöttö. PIN-koodin muutos vaatii ensin vanhan PIN-koodin syö- tön. Automaattinen lu- kitus

Painikkeet lukkiutuvat automaattisesti, ellei 3 minuutin aikana paineta mitään painiketta. Tätä asetusta suositellaan varmuussyistä ja varkaussuo- jaksi. OFF Näppäimet ovat aina valmiina syöttöä varten. Kielen valinta Näyttöruudun kielen muutos. Järjestelmäoptiot Näppäinten ää- nenvoimakkuus Näppäinäänten voimakkuuden muutos. Näytön säätö Näytön kirkkaus Näytön kirkkauden säätö valoisammaksi tai tummem- maksi. Tieto Tietoa ohjelmaversiosta, sarjanumerosta ja viimeisim- mästä huollosta. Tehdasasetukset Puutarhalaitteen palautus tehdasasetuksiin poistaa kaik- ki henkilökohtaiset asetukset. Palautus tehdassäätöihin vaatii puutarhan uudelleenkar- toituksen. Alueen valinta Elektronisen kompassin paikallistus Ajan & päiväm. asetus Ajan ja päivämäärän syöttö. Ajastuksen valinta Selvitys MANUAAL. Tieto Aputietoa MANUAAL. käyttöön. Valitse Valitse tämä toiminto, jos aikasuunnitelmaa ei tulla käyt- tämään. OHJELMA 1 – 5 Muuta Jopa viiden automaattisen aikasuunnitelman ohjelmointi asettamalla yksilöllisiä leikkuupäiviä ja aikaikkunoita. Valitse Aktivoi yhden viidestä yksilöllisestä aikasuunnitelmasta. Aikasuunnitel- man tiedot Selvitys Aikasuunnitelman tiedot Katsaus ohjelmoituihin leikkuupäiviin. Tak. Takaisin päävalikkoon. Ajastuksen valinta Alavalikon ”Ajastuksen valinta” kutsuminen. Näppäinten lukitus Selvitys Näppäinten luki- tus Näppäimet lukkiutuvat välittömästi, automaattisesta luki- tuksesta riippumatta. Näpp. vapautus Näppäinten vapautukseen vaaditaan PIN-koodin syöttö. Asetukset Selvitys OBJ_BUCH-1573-008.book Page 187 Tuesday, October 27, 2015 10:35 AM188 | Suomi F 016 L81 517 | (27.10.15) Bosch Power Tools Vianetsintä Online Support http://www.bosch-indego.com Vian oire Mahdolliset vikalähteet Korjaus Puutarhalaite ei toimi Tukkeutuma mahdollinen Tarkista puutarhalaitteen alapinta ja puhdista se tarvitta- essa (käytä aina puutarhakäsineitä) Akku ei ole täydessä latauksessa Puutarhalaitteen asettaminen latausasemaan latausta varten Ruoho on liian pitkä Aseta suurempi leikkuukorkeus Akku on liian kylmä/liian kuuma Anna akun lämmetä/jäähtyä Virtapiirin katkaisinta ei ole asennettu oikein/kokonaan Asenna oikein Moottori käynnistyy ja pysähtyy sitten uu- delleen Akku ei ole täydessä latauksessa Puutarhalaitteen asettaminen latausasemaan latausta varten Virtapiirin katkaisinta ei ole asennettu oikein/kokonaan Asenna oikein Akku on liian kylmä/liian kuuma Anna akun lämmetä/jäähtyä Aseta suurempi leikkuukorkeus Puutarhalaite käy kat- konaisesti Sisäinen vika mahdollinen Käänny Bosch-sopimushuollon puoleen Puutarhalaite jättää epätasaisen leikkuu- jäljen Leikkuukorkeus on liian pieni Aseta suurempi leikkuukorkeus Terä on tylsä Terän vaihto Tukkeutuma mahdollinen Tarkista puutarhalaitteen alapinta ja puhdista se tarvittaessa (käytä aina puutarhakäsineitä) Nurmikko osittain leikkaamatta Aikaikkuna on liian pieni, kun nurmikon koko otetaan huomioon Suurenna aikaikkunaa Akun käyttöaika Käänny Bosch-sopimushuollon puoleen Etäisyys rajoitinlangan ympäröimien esteiden välissä on alle 1 m Kasvata rajoitinlankojen välinen etäisyys Huomautus: Yli 6 cm korkeita esteitä ei tarvitse ympäröidä langalla Kuoppainen nurmikonpinta Kasvata/pienennä leikkuuraitojen peitto valikossa Voimakas värinä/ melu Terän mutteri/-ruuvi on löysällä Kiristä terän mutteri/-ruuvi Terä on vahingoittunut Terän vaihto Lataaminen ei ole mahdollista Latauskoskettimet hapettuneita Puhdista latauskoskettimet Sisäinen vika mahdollinen Käänny Bosch-sopimushuollon puoleen Puutarhalaite ei pää- se latausasemaan Rajoitinlankaa ei ole asennettu oikein Tarkista ja suorista rajoitinlanka Rajoitinlanka on lähellä häiriölähdettä Pidä riittävä etäisyys rajoitinlangan ja häiriölähteen välissä (n. 1 m) OBJ_BUCH-1573-008.book Page 188 Tuesday, October 27, 2015 10:35 AMΕλληνικά | 189 Bosch Power Tools F 016 L81 517 | (27.10.15) Asiakaspalvelu ja käyttöneuvonta www.bosch-garden.com Ilmoita kaikissa kyselyissä ja varaosatilauksissa 10-numeroi- nen tuotenumero, joka löytyy puutarhalaitteen mallikilvestä. Lähetä tarvittaessa robottileikkuri ja lataustelakka aina yh- dessä Bosch-keskushuoltoon. Lisäksi tarvitaan puutarhalaitteesi ohjelmaversio (katso ”Valikko > Asetukset > Järjestelmäasetukset > Tieto”). Suomi Robert Bosch Oy Bosch-keskushuolto Pakkalantie 21 A 01510 Vantaa Voitte tilata varaosat suoraan osoitteesta www.bosch-pt.fi. Puh.: 0800 98044 Faksi: 010 296 1838 www.bosch.fi Kuljetus Toimitukseen kuuluvat litiumioniakut ovat vaara-ainelain määräysten alaisia. Käyttäjä saa kuljettaa akkuja kadulla ilman erikoistoimenpiteitä. Toimitettaessa sivullisen kautta (esim.: lentorahti tai huolin- ta) on noudatettava pakkausta ja merkintää koskevia erikois- vaatimuksia. Tällöin on lähetyksen valmistelussa ehdottomas- ti käytettävä vaara-aineasiantuntijaa. Hävitys Älä heitä puutarhalaitteita, latauslaitteita tai akkuja/paristoja talousjätteisiin! Vain EU-maita varten: Eurooppalaisen direktiivin 2012/19/EU mu- kaan käyttökelvottomat sähkö- ja elektro- niikkalaitteet ja eurooppalaisen direktiivin 2006/66/EY mukaan vialliset tai loppuun käytetyt akut/paristot täytyy kerätä erikseen ja toimittaa ympäristöystävälliseen kierrä- tykseen. Sisäänrakennettuja akkuja saa irrottaa ainoastaan hä- vitystä varten. Kotelon avaaminen saattaa tuhota puutar- halaitteen. Vain huoltopalvelu saa irrottaa sisäänrakennettuja ak- kuja hävitystä varten. Akut/paristot: Litiumioni: Katso ohjeita kappaleessa ”Kuljetus”. Oikeus teknisiin muutoksiin pidätetään.

Ερμηνεία των συμβόλων επάνω στο μηχάνημα κήπου Υπόδειξη κινδύνου, γενικά. Να βεβαιώνεστε ότι το μηχάνημα κήπου δεν μπλοκάρει και δεν φράσσει εξόδους ή εξόδους. Lataustelakan LED vilkkuu Rajoitinlanka on katkennut, liian pitkä tai liian lyhyt Tarkista, että rajoitinlanka ei ole katkennut ja on pituu- deltaan väliltä 20 ja 450 m. Kytke sen jälkeen käyttöjän- nite pois päältä ja uudelleen päälle. Latausaseman merk- kivalo ei pala Sähkönsyöttölaitteen verkkopistotulppaa ei ole liitetty (oikein) Liitä pistotulppa (kunnolla) pistorasiaan Pistorasia tai verkkojohto saattaa olla viallinen Anna valtuutetun sähkömiehen tarkistaa verkkojännite Sähkönsyöttölaite tai latausasema on viallinen Anna Bosch-huoltopisteen tarkistaa sähkönsyöttölaite tai latausasema Vian oire Mahdolliset vikalähteet Korjaus OBJ_BUCH-1573-008.book Page 189 Tuesday, October 27, 2015 10:35 AM190 | Ελληνικά F 016 L81 517 | (27.10.15) Bosch Power Tools Προειδοποίηση: Διαβάστε τις οδηγίες χρήσης πριν χρησιμοποιήσετε το μηχάνημα
