РЪКОВОДСТВО ЗА ПОТРЕБИТЕЛЯ Indego 1200 Connect BOSCH

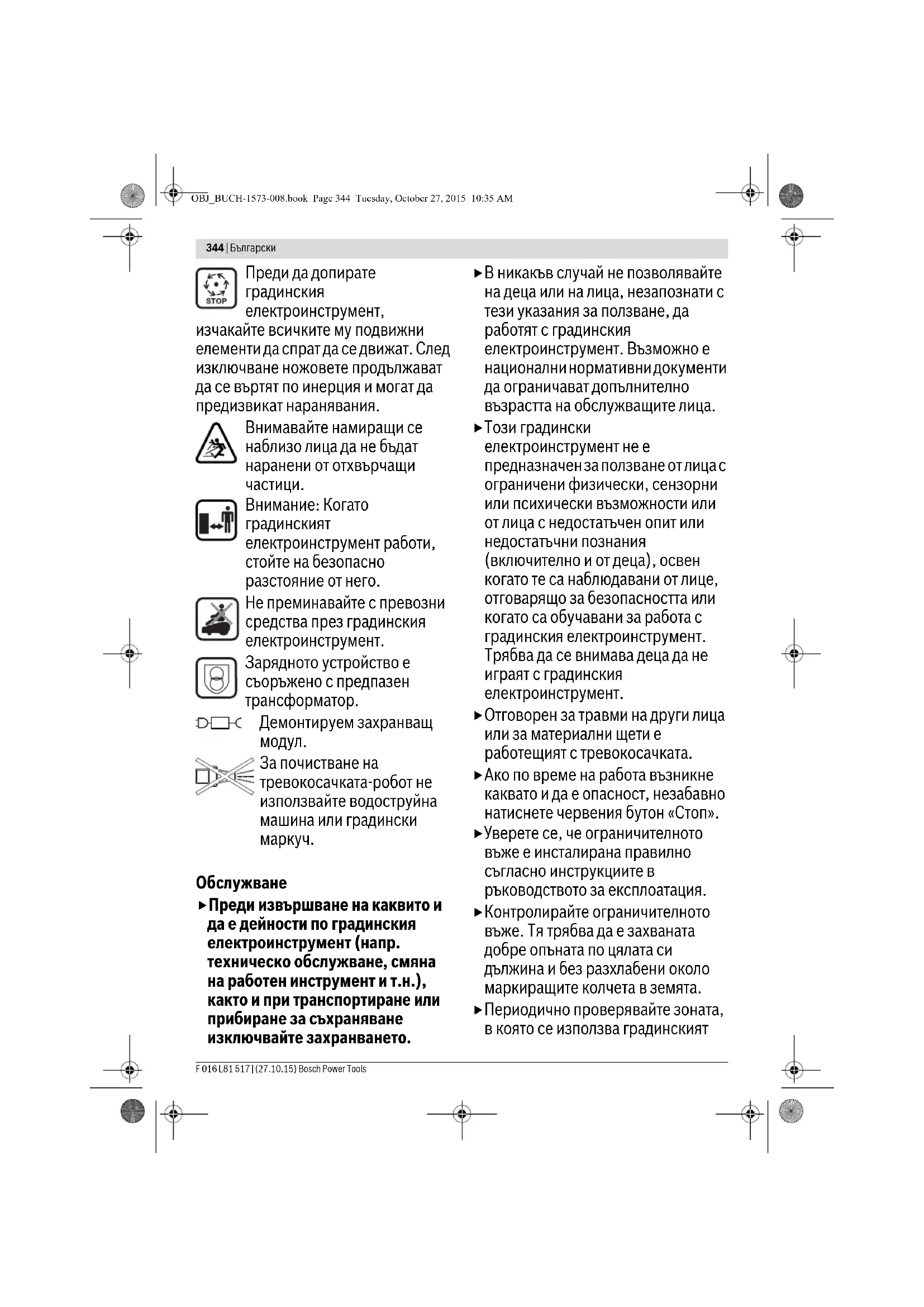

Благодарим Ви, че сте решили да закупите тревокосачката-робот Indego. Моля, преди да инсталирате Indego, прочетете указанията за безопасна работа по-долу. Указания за безопасна работа Внимание! Прочетете указанията по-долу внимателно. Запознайте се добре с обслужващите елементи и начинът на работа с Вашия градински електроинструмент. Запазете ръководството за експлоатация за ползване по-късно. Пояснения на символите на градинския електроинструмент Общо указание за опасност. Уверете се, че градинският електроинструмент не блокира или затваря изходи. Внимание: Прочетете Инструкцията за експлоатация преди да започнете работа с градинския електроинструмент. Внимание: Преди да извършвате каквито и да е дейности по градинския електроинструмент, натиснете бутона за изключване. Внимание: Не допирайте въртящите се ножове. Ножовете са остри. Съществува опасност да Ви бъде отрязан пръст на краката или ръцете. OBJ_BUCH-1573-008.book Page 343 Tuesday, October 27, 2015 10:35 AM344 | Български F 016 L81 517 | (27.10.15) Bosch Power Tools Преди да допирате

електроинструмент, изчакайте всичките му подвижни елементи да спрат да се движат. След изключване ножовете продължават да се въртят по инерция и могат да предизвикат наранявания. Внимавайте намиращи се наблизо лица да не бъдат наранени от отхвърчащи

Внимание: Когато градинският електроинструмент работи, стойте на безопасно разстояние от него. Не преминавайте с превозни средства през градинския електроинструмент. Зарядното устройство е съоръжено с предпазен трансформатор. Демонтируем захранващ

За почистване на тревокосачката-робот не използвайте водоструйна машина или градински

Преди извършване на каквито и да е дейности по градинския електроинструмент (напр. техническо обслужване, смяна на работен инструмент и т.н.), както и при транспортиране или прибиране за съхраняване изключвайте захранването. В никакъв случай не позволявайте на деца или на лица, незапознати с тези указания за ползване, да работят с градинския електроинструмент. Възможно е национални нормативни документи да ограничават допълнително възрастта на обслужващите лица. Този градински електроинструмент не е предназначен за ползване от лица с ограничени физически, сензорни или психически възможности или от лица с недостатъчен опит или недостатъчни познания (включително и от деца), освен когато те са наблюдавани от лице, отговарящо за безопасността или когато са обучавани за работа с градинския електроинструмент. Трябва да се внимава деца да не играят с градинския електроинструмент. Отговорен за травми на други лица или за материални щети е работещият с тревокосачката. Ако по време на работа възникне каквато и да е опасност, незабавно натиснете червения бутон «Стоп». Уверете се, че ограничителното въже е инсталирана правилно съгласно инструкциите в ръководството за експлоатация. Контролирайте ограничителното въже. Тя трябва да е захваната добре опъната по цялата си дължина и без разхлабени около маркиращите колчета в земята. Периодично проверявайте зоната, в която се използва градинският OBJ_BUCH-1573-008.book Page 344 Tuesday, October 27, 2015 10:35 AMБългарски | 345 Bosch Power Tools F 016 L81 517 | (27.10.15) електроинструмент и отстранявайте всички камъни, пръчки, телове и други чужди

Не се допуска да се преминава през захранващи кабели под напрежение. Редовно проверявайте градинския електроинструмент, за да се уверите, че ножовете, винтовете на ножовете и режещият модул не са износени или повредени. За да избягвате биене, заменяйте ножовете и винтовете за ножовете винаги в комплект. Никога не ползвайте градинския електроинструмент с повредени предпазни капаци или без предпазните му съоръжения. Не поставяйте ръцете или краката си в близост или под въртящи се

Никога не повдигайте, респ. не пренасяйте градинския електроинструмент, докато електродвигателят работи. Ако в близост до градинския електроинструмент има домашни животни, деца или други лица, не го оставяйте да работи без пряк

Включвайте градинския електроинструмент съгласно ръководството за експлоатация и стойте на безопасно разстояние от въртящите се елементи. Не ползвайте градинския електроинструмент едновременно с поливащи системи. Задавайте график на работа при който двете системи не работят по едно и също

Не извършвайте промени по конструкцията на градинския електроинструмент. Недопустими изменения могат да нарушат сигурността на Вашия градински електроинструмент и да предизвикат засилен шум и увеличени вибрации. Изключвайте прекъсвача на електрическата верига: – преди отстраняване на елементи, блокирали машината, –когато проверявате, почиствате или извършвате техническо обслужване на градинския електроинструмент, – когато градинският електроинструмент вибрира необичайно (спрете градинския електроинструмент и го проверете незабавно), –след съприкосновение с твърд предмет. Проверете градинския електроинструмент за повреди и при необходимост се свържете с оторизиран сервиз на Бош за

Техническо обслужване Когато трябва да извършвате дейности в близост до ножовете, работете винаги с предпазни

При извършване на каквито и да е дейности по градинския електроинструмент прекъсвайте захранването. OBJ_BUCH-1573-008.book Page 345 Tuesday, October 27, 2015 10:35 AM346 | Български F 016 L81 517 | (27.10.15) Bosch Power Tools При извършване на каквито и да е дейности по зарядната станция или по захранващия модул изваждайте щепсела от контакта. Почиствайте грижливо градинския електроинструмент отвън с мека четка и кърпа. Не използвайте вода или разтворители. Отстранявайте всички натрупани остатъци от трева и замърсявания, особено от вентилационните отвори. Обръщайте градинския електроинструмент наопаки и редовно почиствайте зоната на ножовете. Използвайте твърда четка или шабър, за да отстраните захванати здраво остатъци от трева. (вижтефиг. А) Ножовете могат да бъдат обръщани. (вижтефиг. В) За да бъде гарантирано безопасно работно състояние на градинския инструмент, се уверявайте, че всички гайки, щифтове и винтове са затегнати. Проверявайте градинския електроинструмент редовно и с оглед запазване на сигурността Ви заменяйте износени и повредени

Използвайте само оригинални резервни части, производство на

Съхраняване през зимата и транспортиране При прибиране за съхраняване на градинския електроинструмент прекъсвайте захранването. Indego може да работи при температури между 5 °C и 45 °C. През зимния сезон, когато температурите са устойчиво под 5°C, съхранявайте Indego и зарядната станция на сигурно и сухо място, недостъпно за деца. Не поставяйте други предмети върху градинския електроинструмент или

арядната станция. Когато пренасяте Indego на по- големи разстояния, най-добре използвайте оригиналната му

SD-карта Четецът за SD-карти в тревокосачката-робот е предназначен само за извършване на софтуерна диагностика в сервизен център на Бош

Опасности при ползване на акумулаторната батерия Зареждането трябва да се извършва само в предвидени от Бош зарядни станции. Indego може да работи при температури между 5 °C и 45 °C. Ако температурата на акумулаторната батерия е извън този диапазон, Indego издава съобщение на дисплея си и остава в OBJ_BUCH-1573-008.book Page 346 Tuesday, October 27, 2015 10:35 AMБългарски | 347 Bosch Power Tools F 016 L81 517 | (27.10.15) зарядната станция или, ако в момента работи, се връща в зарядната станция. Ако в екстремна ситуация от акумулаторната батерия изтече електролит, избягвайте контакт с градинския електроинструмент. При контакт с електролита потърсете лекарска помощ. Ако акумулаторната батерия бъде повредена, може да изтече електролит и да намокри части от градинския електроинструмент. Проверете намокрените детайли и се свържете с оторизиран сервиз

Не отваряйте градинския електроинструмент и намиращата се в него акумулаторна батерия. Съществува опасност от късо съединение, както и от токов удар. Предпазвайте градинския електроинструмент от огън. Съществува опасност от

При повреда и неправилно ползване на градинския електроинструмент от акумулаторната батерия могат да излязат пари. Погрижете се за добро проветряване и при оплаквания се обърнете към лекар. Парите могат да раздразнят дихателните пътища. Съхранявайте градинския електроинструмент само в температурния диапазон от –20 °C до 50 °C. Напр. не оставяйте градинския електроинструмент през лятото в кола. Указания за безопасна работа със зарядни устройства и захранващи

Зареждането трябва да се извършва само с оригиналните зарядни станции на Бош. В противен случай съществува опасност от експлозия и пожар. Редовно проверявайте зарядната станция, захранващия модул, захранващия кабел и щепсела. Ако откриете дефекти, не използвайте зарядната станция или захранващия модул. Не се опитвайте сами да отваряте зарядната станция или захранващия модул и допускайте ремонтът да бъде извършван само от квалифицирани техници и само с използване на оригинални резервни части. Повреди по зарядната станция, захранващия модул, захранващия кабел или щепсела увеличават опасността от токов удар. Не ползвайте зарядната станция и захранващия модул върху леснозапалими материали (напр. хартия, текстил и др.п.), респ. в леснозапалима среда. Поради отделящата се по време на зареждане топлина и нагряването на зарядното устройство и захранващия модул съществува опасност от пожар. Внимание: за зареждане на акумулаторната батерия използвайте само включения в окомплектовката демонтируем захранващ модул. OBJ_BUCH-1573-008.book Page 347 Tuesday, October 27, 2015 10:35 AM348 | Български F 016 L81 517 | (27.10.15) Bosch Power Tools Контролирайте децата. Така се предотвратява опасността деца да играят със зарядната станция или градинския, захранващия модул или градинския електроинструмент. Деца или лица, които въз основа на психичните си, сензорни или душевни способности или в резултат на неопитност или недостатъчни познания не са в състояние да ползват безопасно зарядната станция или захранващия модул, не трябва да работят с тях без прекия надзор или без ръководството на отговорно за безопасността им лице. В противен случай съществува опасност от неправилна употреба и възникване

Напрежението на електрическото захранване трябва да съответства на данните, изписани на табелката на захранващия модул. В идеалния случай захранващият модул трябва да бъде включен в контакт, обезопасен с дефектнотоков защитен прекъсвач (RCD) с ток на задействане най- много 30 mA. Периодично проверявайте правилното функциониране на дефектнотоковия з

прекъсвач (RCD). Захранващият кабел трябва периодично да бъде проверяван за външни дефекти; допуска се използването му само ако е в безукорно състояние. Ако е необходимо заменяне на захранващия кабел, това трябва да бъде извършено от производителя, от оторизиран от производителя сервиз или от квалифициран електротехник, за да бъдат предотвратени опасности за сигурността. При замяна на кабела на зарядната станция и захранващия модул внимавайте да ползвате само съответно утвърдения от Бош тип. Никога не докосвайте щепсела, когато ръцете Ви са мокри. Не преминавайте с превозни средства през захранващия кабел, не го прегъвайте или драскайте, тъй като може да го повредите. Предпазвайте кабела от нагорещени предмети, омасляване и допир до остри ръбове. С оглед повишаване на сигурността зарядното устройство е със защитна изолация и не се нуждае от заземяване. Работното напрежение е 230 V AC, 50 Hz (за страни извън ЕС 220 V, 240 V в зависимост от изпълнението). Информация можете да получите в ме

представителство на Бош. При необходимост се консултирайте с квалифициран електротехник или най-близкото представителство на

Захранващият кабел трябва редовно да бъде проверяван за видими дефекти и стареене и д

използван само ако е в безупречно

Символите по-долу са важни за прочитането и разбирането на ръководството за експлоатация. Запомнете символите и значенията им. Правилното интерпретиране на символите ще Ви помогне да ползвате

електроинструмент по-добре и по-сигурно. Предназначение на електро- инструмента Градинският електроинструмент е предназначен за косене на трева в домашни условия. Технически данни Символ Значение Работете с предпазни ръкавици Допустимо действие Забранено действие Допълнителни приспособления/ резервни части Символ Значение Автоматична стационарна тревокосачка

– максимално – минимално –на едно зареждане на акумулаторната батерия до***

Сериен номер вижте табелката на градинския инструмент Акумулаторна

Време за работа, средно до*** min 50 50 50 50 50 50 Време за зареждане на акумулаторна батерия

min 50 50 50 50 50 50 *в зависимост от вида на уреда **в зависимост от формата и сложността на тревната площ (вижте примерите на фигура 3) ***в зависимост от височината на рязане, вида на тревата и влажността Данните се отнасят до номинално напрежение [U] 230 V. При различно на прежение, както и при специалните изпълнения за някои страни данните могат да се различават. OBJ_BUCH-1573-008.book Page 349 Tuesday, October 27, 2015 10:35 AM350 | Български F 016 L81 517 | (27.10.15) Bosch Power Tools Информация за излъчван шум и

Стойностите на излъчвания шум са определени съгласно EN 50636-2-107. Равнището А на излъчвания от електроинструмента шум обикновено е: равнище на звуковото налягане 64 dB(A); равнище на мощността на звука 72 dB(A). Неопределеност K =2,74 dB. Декларация за съответствие С пълна отговорност ние декларираме, че продуктът, описан в раздела „Технически данни”, отговаря на всички валидни разпоредби на Директиви 2006/42/EО, 1999/5/EО (до 13 юни 2016), 2014/53/EС (от 14 юни 2016), 2000/14/EО, 2009/125/EО, 2011/65/EС, включително измененията им и съответства на следните стандарти: EN 60335-1:2012+A11:2014/ EN 50636-2-107:2015 (Безопасност на битов и и подобни електрически уреди), EN 61558-1:2005+A1:2009/ Ограничително въже Ограничително въже – включен в окомплектовката

– инсталирана дължина, мин. – инсталирана дължина, макс.

Hz 50/60 50/60 50/60 50/60 50/60 50/60 Изходящо напрежение (постоянен ток) V4242 42 42 42 42

по SI Indego Indego 800 Indego 850 Indego 1000 Connect Indego 1100 Connect Indego 1200 Connect *в зависимост от вида на уреда **в зависимост от формата и сложността на тревната площ (вижте примерите на фигура 3) ***в зависимост от височината на рязане, вида на тревата и влажността Данните се отнасят до номинално напрежение [U] 230 V. При различно на прежение, както и при специалните изпълнения за някои страни данните могат да се различават. OBJ_BUCH-1573-008.book Page 350 Tuesday, October 27, 2015 10:35 AMБългарски | 351 Bosch Power Tools F 016 L81 517 | (27.10.15) EN 61558-2-16:2009+A1:2013 (Безопасност на електрически уреди), EN 301 489-7 V1.3.1 (Електромагнитна съвместимост и въпроси на радиоспектъра за GSM и DCS), EN 301 511 V9.0.2 (съществени изисквания към GSM 900 и GSM 1800), EN 55014-1:2006+A2:2011 (Електромагнитна съвместимост, Излъчвания), EN 55014-2:1997+A2:2008 (Електромагнитна съвместимост, Устойчивост). 2000/14/EО: гарантирано ниво на мощността на звука 75 dB (A). Метод за оценка на съотве тствието съгласно Приложение VI. Категория на продукта: 32 Упълномощен сертифициращ орган 2000/14/EO: SRL, Sudbury, England, Nr. 1088 Техническа документация (2006/42/ЕО, 2000/14/EO)

Bosch Lawn and Garden Ltd., PT-HG/ENS-PA2, Stowmarket, Suffolk IP14 1EY, England Robert Bosch GmbH, Power Tools Division 70764 Leinfelden-Echterdingen, GERMANY Leinfelden, 27.10.2015 Обяснения към фигурите за инсталация (вижте страници 3–14) Подготовка са косенето Отстранете камъни, паднали дървени предмети, телове, кабели под напрежение и други чужди тела от площта, която ще бъде косена. Уверете се, че косената площ е равна и няма препятствия за градинския електроинстру мент, напр. ями, бразди и стръмни склонове с наклон над 20°. Окосете основната площ с обикновена тревокосачка до височина най-много 40 mm и зоната извън ограничителното въже на височина максимално 20 mm. Инсталиране Видео за инсталирането на Indego може да бъде намерено на в Интернет на адрес www.bosch-indego.com или използвайте QR-кода по-долу. Изберете позиция за зарядната станция; тя трябва да е разположена хоризонтално и да не е под пряка слънчева

Упътване: Зарядната станция трябва да бъде поставена на външна граница на тревната площ на ограничителното въже. Тя не може да бъде поставена от страната на складова или друга стопанска постройка, която е като остров в средата на тревната площ. Уверете се, че зарядната станци я граничи с площта, която се коси, със свободна права траектория 1,5 m отпред и 1m отзад. Важно е, погледнато откъм площта, която се коси, зарядните контакти да са обърнати наляво (вижте Фигура 2). Henk Becker Executive Vice President Engineering Helmut Heinzelmann Head of Product Certification PT/ETM9 Дейност Фигура Страница Окомплектовка/разопаковане на градинския електроинструмент

Позициониране на зарядната станция 2–4 4–6 Прекарване на ограничителното въже през основната плоча

Включване на първия край на ограничителното въже

Захващане на зарядната станция към земята 7 6 Прекарване на ограничителното

Удължаване на ограничителното

Трасиране на допълнителна зона с ограничителното въже 10 8 Включване на втория край на ограничителното въже

Поставяне на предпазния кожух на зарядната станция

Включване на захранващия модул

Зарядната станция показва включено захранващо напрежение

Включване на прекъсвача на захранващия ток 15 10 Поставяне на градинския електроинструмент в зарядната

«Начален» екран, вижте текста в ръководството за експлоатация

Повдигане и пренасяне на градинския електроинструмент 18 12 Регулиране на височината на

Ефективно косене с Logicut

B 14 Дейност Фигура Страница OBJ_BUCH-1573-008.book Page 351 Tuesday, October 27, 2015 10:35 AM352 | Български F 016 L81 517 | (27.10.15) Bosch Power Tools Упътване: ако зарядната станция е поставена с контактите към площта за косене или надясно, Indego няма да функционира правилно. Прекарайте ограничителното въже през предния отвор в основната плоча, през кабелния канал и през задния отвор. Закрепет е ограничителното въже по права линия с колче. Внимателно отстранете изолацията и захванете ограничителното въже към дясната присъединителна клема (Червено). (вижтефигури 5–6) Захванете зарядната станция към земята с четирите

в окомплектовката колчета. (вижте фигура 7) Прекарайте ограничителното въже обратно на часовниковата стрелка и плътно по земята. Съблюдавайте минималното разстояние, което трябва да се спазва до ръба на тревната площ, стъпала, стени, водни басейни и др.п. Използвайте дистанционния шаблон. (вижте фигура 8) Упътване: Ограничителното въже трябва да е поставено така, че в никоя точка Indego да не е отдалечен от него на повече от 16 m. Когато тревната площ е на едно и също ниво с пътека или площадка, Indego мо же да стигне до ръба. В тези случаи ограничителното въже може да минава точно по границата между двете площи. Упътване: Ограничителното въже може да бъде инсталирано най-много на 5 cm под повърхността на тревната площ. Препоръчваме да

ите твърди обекти в границите на тревната площ. Така се предотвратява износването от външната страна на Indego вследствие на многократните контакти с тях. Обекти, по-ниски от 6 cm, напр. бордюри на цветни лехи, трябва да бъдат ограждани по посока на часовниковата стрелка, за да бъде предотвратено повреждане на ножа. Сегментите на въжето към и от тези зони трябва да се допират, но не трябва да се кръстосват. (вижте фигура 8) Упътване: Тревата остава неокосена прибл. 20 cm около твърди обекти или в ъгли. Закрепете ограничителното въже с първото колче до зарядната станция, опънете го и поставяйте другите колчета на разстояние прибл. 50 cm. (вижте фигура8) Затворете контура и подведете ограничителното въже към обратната страна на зарядната станция така, че то да е по права линия с отвора и колчето. Закрепете втория край на ограничителното въже също с колче. Уверете се, че отвора, двата края на въжето, както и колчето са на една линия. Отрежете ограничителното въже, отстранете внимателно изолацията и захванете ограничителното

лявата присъединителна клема (Черно). (вижте фигура 11) Поставете предпазния кожух на зарядната станция. (вижте фигура 12) Упътване: Допълнително ограничително въже може да бъде поставено със съединител. (вижте фигура 9) Ограничителното въже може да бъде удължавано най- много до 450 m. Упътване: Когато вертикулирате или почиствате тревната площ с гребло, спазвайте разстояние до ограничителното

ържете го със зарядната станция и контакт на захранващата мрежа, който е в затворено помещение в сграда. (вижте фигура 13) Проверете индикатора на зарядната станция (вижте фигура 14): –Светлинният индикатор свети с непрекъсната зелена светлина, когато е налично изходящо напрежение

захранващия модул и ограничителното въже не е прекъснато. – Когато захранващият модул не осигурява изходящо напрежение, светлинният индикатор не свети. Първоначално инсталиране Вкарайте прекъсвача на захранващия ток в градинския електроинструмент и поставете електроинструмента в зарядната станция. (вижте фигури 15 – 17) Появява се «началният» екран със следните символи: Бутоните изпълняват различни функции. Текущата

зависи от актуалното меню и се изобразява на

Бутоните до символите-стрелки (курсор) или позволяват навигацията нагоре или надолу през опциите на менюто. Бутоните до символите стрелки (курсор) или позволяват придвижването надясно или наляво в опциите на менюто. 20-25cm Символ Значение леви многофункционални клавиши указател за състоянието на батерията

• Тревокосачката е свързана с GSM-мрежата

• Изчакване за свързване с GSM-мрежата

• Тревокосачката е свързана със сървъра

• Изчакване за свързване със сървъра

• Indego ... Connect Indego OBJ_BUCH-1573-008.book Page 352 Tuesday, October 27, 2015 10:35 AMБългарски | 353 Bosch Power Tools F 016 L81 517 | (27.10.15) Дисплеят преминава към следващия екранен диалогов прозорец, когато бъде избрана и потвърдена опция. Инсталиране Първоначално натиснете бутоните до «Language choice» (Избор на език). Появява се диалоговият прозорец «Избор на език» със следното съдържание. Изберете език и го потвърдете с бутона «Запаметяване». Изберете региона, в който ще се ползва Indego, и го потвърдете с бутона «Запаметяване». Тази информация се използва за оптимизиране на електронния компас на тревокосачката-робот. Натиснете «Продължаване», за да въведете персоналния си ПИН код. С бутоните надясно/наляво изберете полето за въвеждане, с бутоните нагоре/над олу въведете цифрите и потвърдете с бутона «Във.» или изберете «Назад», за да се върнете към предходния «ПИН код». Тук въведете Вашия ПИН код. Упътване: Пазете ПИН кода си от разкриване пред други

бите ПИН кода си, за деблокиране трябва да занесете Indego и зарядната станция в оторизиран сервиз за електроинструменти на Бош. Моля, свържете се с Вашия специализиран търговец или със сервиза на Бош (вижте раздела «Сервиз и техни чески съвети»). Настройте часа «чч:мм», датата «дд/мм/гг» и формата на часа «Формат: 12 h». За целта изберете позицията за редактиране с бутоните за придвижване на курсора надясно/наляво, настройте с бутоните нагоре/надолу и потвърдете с бутона «Запаметяване» или изберете

, за да се върнете към екрана за «ПИН код». Избор на език English Deutsch Dansk Svenska Norsk Suomi Запаметяване Избор на регион Европа, южна Европа, западна Европа, северна Европа, UK Европа, източна ПрекратяванеЗапаметяване

Моля, задайте ПИН Продължаване

Формат: 12 h НазадЗапаметяване PIN CODE OBJ_BUCH-1573-008.book Page 353 Tuesday, October 27, 2015 10:35 AM354 | Български F 016 L81 517 | (27.10.15) Bosch Power Tools Изберете «Проследяване на въже» за да извършите измерване на градината. (Изберете «Назад», за да се върнете към екрана «Дата и

Упътване: Ако в този момент индикаторът на зарядната станция мига, ограничителното въже е прекъснато, твърде дълго (над 450 m) или твърде късо (под 20 m). Диалоговият прозорец по-долу показва първото преминаване по ограничителното въже: Когато градинският електроинструмент преминава по ограничителното въже първия път, ножовете не се

Упътване: При картографиране Indego следва ограничителното въже по ръба. Там, където въжето се отклонява на разстояние 1cm към и от препятствия, то не се разпознава и Indego продължава да следва външната обиколка. (вижте фигура 8)

то е завършено, когато градинският електроинструмент достигне задната страна на зарядната

Ако градинският електроинструмент не е достигнал задната страна на зарядната станция, натиснете «Препятствие». Спазвайте инструкциите на дисплея, за да приключите инсталирането. Когато градинският е лектроинструмент достигне задната страна на зарядната станция, натиснете «Базова

Инсталиране Моля, натиснете Проследяване на въже, за да приключите процеса на инсталиране НазадПроследяване на въже Инсталиране Моля, отдръпнете се. След малко Indego стартира и ще проследи ограничителното

Състояние на тревокос. Градината се картографира ...

Това обратната страна на баз. ст-я ли е или препятствие? Ако е преп., го отстранете. Indego ще продължи картограф. Препятствие Базова станция Картограф. приключи Картографирането завършено Тревокосачката се връща в базовата станция. Моля, изчакайте.

OBJ_BUCH-1573-008.book Page 354 Tuesday, October 27, 2015 10:35 AMБългарски | 355 Bosch Power Tools F 016 L81 517 | (27.10.15) След успешно инсталиране можете да натиснете или бутона «Косене», за да започнете косенето веднага, или в «Меню > Промяна на график» можете да настроите график за косене. Повече информация за поведението при косене на градинския електроинструмент ще намерите в раздела

Задаване на график за косене Конфигурирайте графика за косене и настройките съобразно желанието Ви. Тук са посочени приблизителните времена за пълно картографиране на градина. Моля, имайте предвид, че времето за картографиране варира в зависимост от вида на тревната площ и броя на обектите в нея. Всички елементи на менюто са изброени в раздела «Меню навигация». Подробно е обяснено въвеждането на «график» за косене. Другите елементи от менюто се разбират от наименованията.

В «Меню > Промяна на график» могат да бъдат избрани 5

«РЪЧНО» се избира ако градинският електроинструмент трябва да работи само в настоящия момент. Всеки отделен «ГРАФИК» може да бъде настроен спрямо конкретната необходимост.

Изберете «ГРАФИК» с б утоните нагоре/надолу, напр. «ГРАФИК 1» и натиснете «Редакт.». Изберете желания ден за косене с бутоните нагоре/ надолу, напр. «П». Изберете начален час с бутоните наляво/надясно. Потвърдете началния час с бутона долу вдясно. Изберете краен час с б утоните надясно/наляво. Потвърдете крайния час с бутона долу вдясно. През времевия прозорец градинският електроинструмент работи, докато акумулаторната му батерия трябва да бъде заредена. Ако цялата тревна площ е окосена преди

ане на времевия прозорец, градинският електроинструмент се връща при зарядната станция. Програмираните времеви прозорци се изобразяват в

Настройте всички други дни, в които се коси и потвърдете Вашия «ГРАФИК 1» с бутона д олу вдясно. За да изтриете времеви прозорец, преместете курсора до времевия прозорец и го изтрийте с бутона долу вляво. 200 m

21:00 Редакт. на слотове

21:00 OBJ_BUCH-1573-008.book Page 355 Tuesday, October 27, 2015 10:35 AM356 | Български F 016 L81 517 | (27.10.15) Bosch Power Tools До избрания график се появява отметка . Градинският електроинструмент започва косенето, когато настъпят избраният ден и час за времеви прозорец 1. Упътване: Настройте различни графици, съобразени с растенето на тревата през различните сезони – пролет,

то и есен. Наблюдавайте растенето на тревата и при необходимост настройте въведените графици.

Не допускайте деца да се возят върху градинския електроинструмент. Преди да повдигнете градинския електроинструмент чрез дръжката му за пренасяне, натискайте бутона за ръчен стоп. Височина на косене: Височината на косене може да се настрои между 20 mm и 60 mm (вижте фигура 19). Възможни са 10 различни стойности (прибл. 20 mm, 24 mm, 29mm, 33 mm, 38 mm, 42mm, 47 mm, 51 mm, 56 mm и 60 mm). Упътване: Режещият модул на Indego е проектиран за рязане на къса трева (3–5 mm). Окосената трева може да остане на тревната площ като естествена тор Упътване: През първите 3 седмици настройте височината на косене между степен 5 и МАХ, за да не бъде отрязано ограничителното въже. След 3 седмици въжето е скрито от

Настройте график с често повтарящо се косене. Така резултатите от косене то са добри, акумулаторната батерия издържа по-дълго и избягвате падането на отрязана трева по косената площ. Когато косенето е започнало: –градинският робот работи в режим «Ръчен», докато площта бъде окосена или бъде натиснат бутона стоп. Косенето се прекъсва за з ареждане на акумулаторната

–градинският електроинструмент работи в програмен режим «ГРАФИК» в рамките на зададен времеви прозорец. За да прекъснете косенето преди края на времевия прозорец, натиснете бутона за ръчен стоп. Ако тревната площ бъде окосена преди изтичане на времевия прозорец, градинският електроинструмент се връща при зарядната станция. Ефективно косене с Logicut Доколко ефективно коси Indego (вижте фигура 20) За да работи ефективно, Indego изучава площта, която обработва. Процедурата по изучаването се състои по време на първите два работни цикъла. По-долу е обяснено как Indego изучава формата на тревната площ. Функционира така За да коси ефективно, Indego картографира външната линия на тревната площ и позицията на намиращите се вътре обекти (дървета, цветни лехи, водни площи и др. п.), които по време на инсталирането са били оградени с ограничителното въже. Така Indego може да изчисли къде

трева за косене, къде тревата вече е била окосена и пътя до и от зарядната станция. Вследствие на това Indego е в състояние да изпълни задачата значително по-

Картографиране на работната площ (вижте фигура 20) След като настройките са извършени, Indego първо картографира външната форма на тревната площ. Това се извършва чрез обхождане на ограничителното въже по ръба на тревната площ. По време на обхождането Indego измерва разстоянията, генерира карта и я за

Упътване: Indego не следва ограничителното въже, ограждащо вътрешните обекти. Изучаване на позицията на градинските обекти, оградени с ограничителното въже (вижте фигура 20) След като Indego е картографирал площта за косене, може да започне самото косене. След подаване на командата «Косене» Indego напуска зарядната станция и започва да коси тревата на успоредни ивици. Успоредните ивици са ограничени по дължина д о прибл. 10 m, за да може следата да се спазва по-точно. Частта от общата площ се окосява на успоредни ивици, освен ако не бъде срещнат ограден с ограничително въже обект. Ако бъде открит такъв обект, Indego следва ограничителното въже около обекта, за да определи формата му. За точното определяне на позицията на обекта Indego отива до ограничителното въже по периферията на градината и записва координатите в картата на градината. След това Indego продължава косенето. Ако по време на косенето Indego попадне на други обекти, процесът се повтаря. След приключване на работата Indego се връща обратно в зарядната станция. Упътване: Процесът се повтаря при второто косене. Така се осигурява надеждното откриване на обектите, точното определяне на местоположението и м в градината и записването им в картата на градината. Избор на график

OBJ_BUCH-1573-008.book Page 356 Tuesday, October 27, 2015 10:35 AMБългарски | 357 Bosch Power Tools F 016 L81 517 | (27.10.15) Ако бъдат открити други обекти в градината, Indego продължава косенето нормално. Ако след инсталиране трябва да бъде изключена нова площ в рамките на градината (напр. за цветна леха), може да бъде добавено допълнително ограничително въже с

ен съединител. (вижте фигура10) Режим косене (вижте фигура 20) След като Indego е изучил местоположението на всички обекти в градината, той коси тревната площ ефективно по успоредни линии. Рязане с двойна скорост Ако по време на косене Indego попадне на висока или гъста трева, увеличава автоматично скоростта на въртене на режещата система и намалява скоростта на преместване, докато съответното място е окосено. Косене до ръб В този режим Indego коси по продължение на ограничителното въже. Честотата е регулируема. По подразбиране това се извършва на всяко четвърто

Припокриване на траекторията Indego коси тревата на успоредни линии с дължина до 10 m. Разстоянието между линиите е настроено по подразбиране на 20 cm, но при висока трева се намалява автоматично. Когато съответното място е окосено, работата продължава с настроеното по подразбиране разстояние. Тази настройка може да се променя от потребителя чрез менюто.

Градинският робот притежава следните сензори: – Сензорът за повдигане се активира и изключва двигателя и ножовете, когато градинският електроинструмент бъде вдигнат. – Сензорът за преобръщане разпознава дали градинският електроинструмент е обърнат с долната страна нагоре и изключва двигателя и ножовете. – Сензорът за блокиране разпознава допир с

репятствие по траекторията на градинския електроинструмент и предизвиква смяна на посоката на движение. – Сензорът за наклон се активира, когато градинският електроинструмент достигне наклон 45°. Ако бъде задействан някой от сензорите, напр. сензорът за повдигане, на диспл ея се появява съобщението: «DГрадинският уред е повдигнат. Моля, въведете ПИН, за да продължите.». Дисплеят се изключва, ако в продължение на 10 минути не бъде въведено нищо. За да включите диспл ея отново, натиснете произволен бутон. Когато градинският електроинструмент е в покой, натиснете произволен клавиш, за да извикате екрана за въвеждане на ПИН кода. Зареждане на акумулаторната

Акумулаторната батерия е с вградена температурна защита, която позволява зареждането само в температурния интервал между 5 °C и 45 °C. Литиево-йонната акумулаторна батерия се доставя частично заредена. За да достигнете пълния й капацитет,

вото включване на градинския електроинструмент го оставете да се зареди напълно в зарядната станция. Литево-йонната акумулаторна батерия може да бъде зареждана по всяко време, без това да съкращава дълготрайността й. Прекъсване на зареждане то също не й

Когато акумулаторната батерия се изтощи, градинският електроинструмент се изключва от предпазен прекъсвач: ножовете спират да се движат. OBJ_BUCH-1573-008.book Page 357 Tuesday, October 27, 2015 10:35 AM358 | Български F 016 L81 517 | (27.10.15) Bosch Power Tools Таблица за програмиране Таблиците по-долу обясняват различните елементи на менютата. Параметър Обяснение

Косене до ръба Никога Градинският електроинструмент не коси до ръба. Всеки четвърти път Градинският електроинструмент коси до ръба всеки четвърти път. Всеки втори път Градинският електроинструмент коси до ръба всеки

Indego коси до ръба при всяко косене. Упътване: Indego коси до ръба при всяко зададено в графика косене или когато бъде натиснат бутона «Косене». (в режим «Ръчен») Припокр. на

Разстоянието между линиите е настроено по подразбиране на 20 cm, но при висока трева се намалява автоматично. Настройката може да се променя от потребителя чрез менюто.

Смяна на друг честотен канал при възникване на

Упътване: Машината трябва да е в зарядната станция.

Промяна на ПИН За повторно активиране след автоматично блокиране и изключване поради съображения за сигурност е необходимо въвеждането на ПИН кода. Промяната на ПИН кода изисква първо въвеждането на стария ПИН код. Автоматично

Бутоните се блокират автоматично, ако в продължение на 3 минути не бъде натиснат бутон. Тази настройка се препоръчва от съображения за сигурност и за предпазване от кражба.

Бутоните са винаги готови за въвеждане. Избор на език Промяна на езика на диалоговите прозорци. Системни опции Настройване звук бутони Промяна на силата на звуковия сигнал на бутоните. Настройване на

Яркост на дисплея Настройване на дисплея – по-ярък или по-тъмен.

Информация за версията на софтуера, серийния номер и последното сервизно обслужване.

Връщане на градинския електроинструмент към заводските настройки изтрива всички направени индивидуални настройки. Връщането на заводските настройки изисква ново картографиране на градината. Избор на регион Определяне на региона за електронния компас Настройване на

Въвеждане на часа и датата. OBJ_BUCH-1573-008.book Page 358 Tuesday, October 27, 2015 10:35 AMБългарски | 359 Bosch Power Tools F 016 L81 517 | (27.10.15) Отстраняване на дефекти Онлайн поддръжка http://www.bosch-indego.com Избор на график Обяснение

Помощна информация за ползването на РЪЧЕН

Избор Изберете тази функция, ако не трябва да се използва график на косене. ГРАФИК 1–5 Редакт. Програмиране на до 5 автоматични графика чрез настройване на индивидуални дни за косене и времеви прозорци.

Активира 1 от 5 индивидуални графика.

Обзор на програмираните дни за косене.

Обратно към главното меню. Избор на график Извикване на подменю «Избор на график». Заключване на клавиатурата

Заключване на клавиатурата Бутоните се блокират незабавно, независимо от автоматичната блокировка. Откл. клавиатура За деблокирането на бутоните е необходимо въвеждането на ПИН кода. Симптоми Възможна причина Отстраняване Градинският електроинструмент

Възможно е машината да е зацапана и

Проверете долната страна на градинския електроинструмент и при необходимост отстранете захванатите растения (работете винаги с предпазни

Акумулаторната батерия не е заредена

За зареждане поставете градинския електроинструмент в зарядната станция Тревата е твърде дълга Настройте по-голяма височина на рязане Акумулаторната батерия е твърде студена/гореща

ставете акумулаторната батерия да се затопли/охлади Прекъсвачът на електрическата верига не е в правилната позиция/не е вкаран

Поставете го правилно OBJ_BUCH-1573-008.book Page 359 Tuesday, October 27, 2015 10:35 AM360 | Български F 016 L81 517 | (27.10.15) Bosch Power Tools Електродвигателят се стартира и веднага след това се

Акумулаторната батерия не е заредена

За зареждане поставете градинския електроинструмент в зарядната станция Прекъсвачът на електрическата верига не е

равилната позиция/не е вкаран

Поставете го правилно Акумулаторната батерия е твърде студена/гореща Оставете акумулаторната батерия да се затопли/охлади Настройте по-голяма височина на рязане Градинският електроинстру

прекъсвания Възможно е възникване на вътрешна

Обърнете се към оторизиран сервиз за електроинструменти на Бош Градинският електроинструмент коси неравномерно Височината на рязане е твърде малка Настройте по-голяма височина на рязане Ножовете са затъпени Смяна на ножовете Възможно е машината да е зацапана и

Проверете долната страна на градинския електроинструмент и при необходимост отстранете захванатите растения (работете винаги с предпазни

Част от тревната площ не е окосена Времевият прозорец е твърде малък за тревната площ Увеличете времевия прозорец Време за работа на акумулаторната батерияОбърнете се към оторизиран сер

електроинструменти на Бош Разстоянието между обхванатите от ограничителното въже препятствия е по- малко от 1 m Увеличете разстоянието между ограничителните

Упътване: ограничителното въже не трябва да

репятствия с височина, по-голяма от 6 cm Неравномерно окосена трева В менюто Настройки косене увеличете/намалете припокриването на траекториите Силни вибрации/

Гайката/винта на ножа е разхлабена Затегнете гайката/винта на ножа Ножът е пов реденСмяна на ножовете Не е възможно

Контактните клеми са кородирали Почистете контактните клеми за зареждане Възможно е възникване на вътрешна

Обърнете се към оторизиран сервиз за електроинструменти на Бо

Градинският електроинструмент не може да влезе в зарядната станция Ограничителното въже не е подравнено

Проверете и коригирайте ограничителното въже Ограничителното въже е в близост до

ник на смущения Спазвайте достатъчно разстояние между ограничителното въже и източника на смущения (прибл. 1 m) Светодиодът на зарядната станция

Ограничителното въже е прекъснато, твърде дълго или твърде късо Уверете се, че ограничителното въже не е прекъснато и е с дължина между 20 и 450 m. След това изключете и отново включете захранващото напрежение. Светлинният индикатор на зарядната станция

Щепселът на захранващия модул не е

ключен (правилно) Вкарайте (докрай) щепсела в контакта Контактът или кабелът са повредени Захранващото напрежение трябва да бъде проверено от квалифициран електротехник Захранващият модул или зарядната станция са повредени

е зарядното устройство или зарядната станция за проверка в оторизиран сервиз за електроинструменти на Бош Симптоми Възможна причина Отстраняване OBJ_BUCH-1573-008.book Page 360 Tuesday, October 27, 2015 10:35 AMSrpski | 361 Bosch Power Tools F 016 L81 517 | (27.10.15) Сервиз и технически съвети www.bosch-garden.com Винаги когато се обръщате с въпроси към представителите на Бош непременно посочвайте 10- цифрения каталожен номер на градинския електроинструмент. Ако се наложи, винаги изпращайте заедно тревокосачката робот и зарядната станция в сервизен център на Бо

В допълнение е необходима версията на софтуера на Вашия градински електроинструмент (вижте «Меню > Настройки > Системни настройки > Инфо»). Роберт Бош EООД – България Бош Сервиз Център Гаранционни и извънгаранционни ремонти бyл. Черни връx 51-Б FPI Бизнес център 1407 1907 София Тел.: (02) 9601061 Тел.: (02) 9601079 Факс: (02) 9625302 www.bosch.bg Транспортиране Включените в окомплектовката литиево-йонни акумулутарони батерии са в обхвата на изискванията на нормативните документи, касаещи продукти с повишена опасност. Акумулаторните батерии могат да бъдат транспортирани от потребителя на публични места без

ълнителни разрешителни. При транспортиране от трети страни (напр. при въздушен транспорт или ползване на куриерски услуги) има специални изисквания към опаковането и обозначаването им. За целта се консултирайте с експерт в съответната
