INSTRUKCJA OBSŁUGI GS 3 7 Li AL-KO

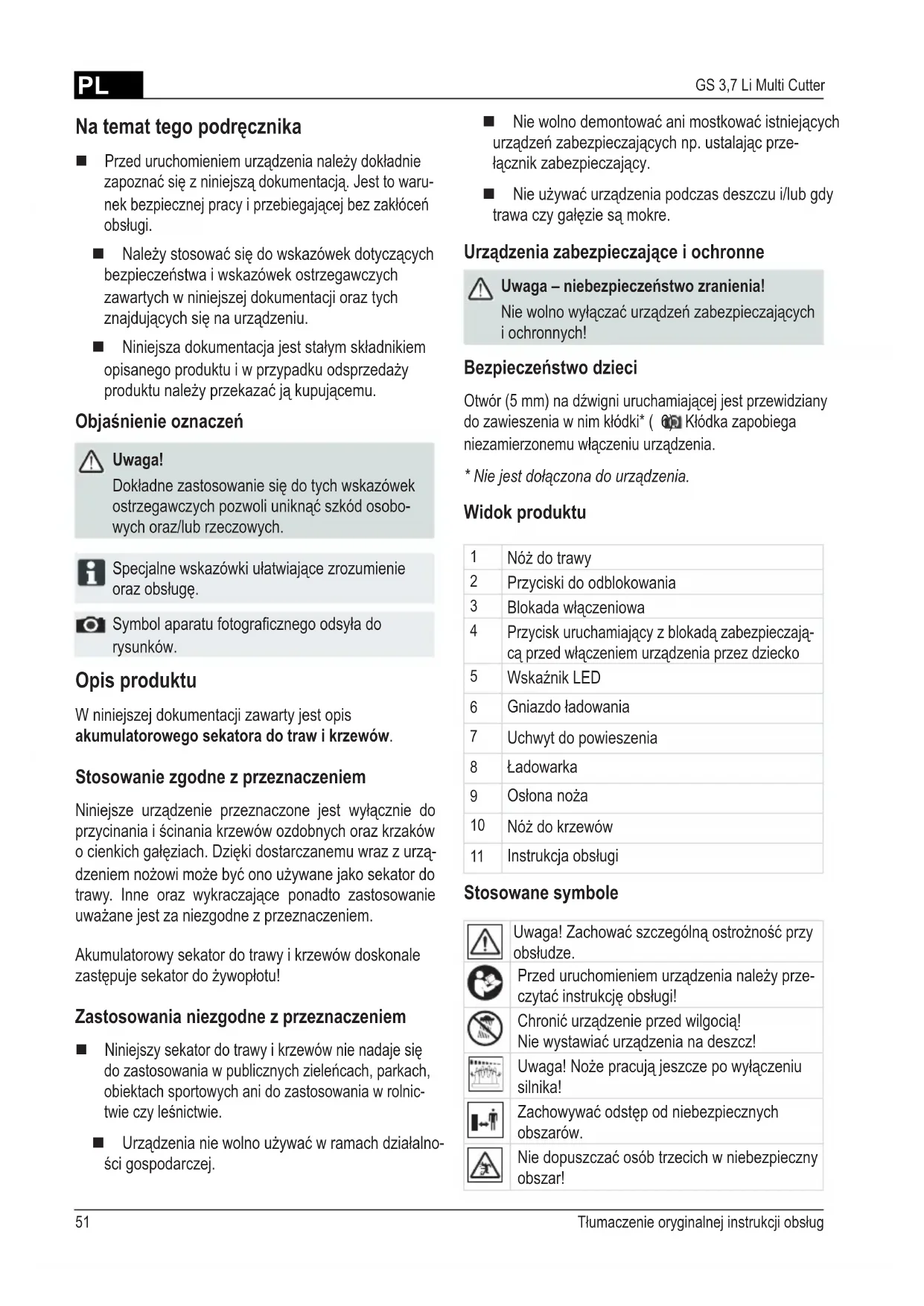

Na temat tego podręcznika
- Przed uruchomieniem urządzenia należy dokładnie zapoznać się z niniejszą dokumentacją. Jest to warunek bezpiecznej pracy i przebiegającej bez zakłóceń obsługi. Należy stosować się do wskazówek dotyczących bezpieczeństwa i wskazówek ostrzegawczych zawartych w niniejszej dokumentacji oraz tych znajdujących się na urządzeniu. Niniejsza dokumentacja jest stałym elementem opisanego produktu i w przypadku odsprzedaży produktu należy przekazać ją kupującemu.
Objaśnienie oznaczeń
Uwaga!
Dokładne zastosowanie się do tych wskazówek ostrzegawczych pozwoli uniknąć szkód osobowych oraz/lub rzeczowych.
Specjalne wskazówki ułatwiające zrozumienie oraz obsługę.
Symbol aparatu fotograficznego odsyła do rysunków.
Opis produktu
W niniejszej dokumentacji zawarty jest opis akumulatorowego sekatora do traw i krzewów.
Stosowanie zgodne z przeznaczeniem
Niniejsze urządzenie przeznaczone jest wyłącznie do przycinania i ścinania krzewów ozdobnych oraz krzaków o cienkich gałęziach. Dzięki dostarczanym wraz z urządzeniem nożom może być ono używane jako sekator do trawy. Inne oraz wykraczające ponadto zastosowanie uważane jest za niezgodne z przeznaczeniem.
Akumulatorowy sekator do trawy i krzewów doskonale zastępuje sekator do żywopłotu!
Zastosowania niezgodne z przeznaczeniem
Niniejszy sekator do trawy i krzewów nie nadaje się do zastosowania w publicznych zieleńcach, parkach, obiektach sportowych ani do zastosowania w rolnictwie czy leśnictwie.
Urządzenia nie wolno używać w ramach działalności gospodarczej.
Nie wolno demontować ani mostkować istniejących urządzeń zabezpieczających, np. ustalając przyłącznik zabezpieczający. - Nie używać urządzenia podczas deszczu i/lub gdy trawa lub gałęzie są mokre.
Urządzenia zabezpieczające i ochronne
Uwaga - niebezpieczeństwo zranienia! Nie wolno wyłączać urządzeń zabezpieczających i ochronnych!
Bezpieczeństwo danych
Otwór (5 mm) na dźwigni uruchamiającej jest przewidziany do zawieszenia w nim kłódki* (Kłódka zapobiega niezamierzonemu włączeniu urządzenia).
- Nie jest dołączona do urządzenia.
Widok produktu
| 1 | Noż do trawy |
| 2 | Przyciski do odklokOWANIA |
| 3 | Blokada wączeniowa |
| 4 | Przycisk uruchamiajocy z blokada zabezmieczaj-
ca przyded wączeniem urzadzenia przyez danecko |
| 5 | Wskaźnik LED |
| 6 | Gniazdo Ładowania |
| 7 | Uchwyt do powieszenia |
| 8 | Ładowarka |
| 9 | Ośłona noża |
| 10 | Noż do krzewów |
| 11 | Instrukcja obstugi |
Stosowane symbole
Uwaga! Zachować szczególną ostrożność przy obsłudze.
Przed uruchomieniem urządzenia należy przeczytać instrukcję obsługi!
Chronić urządzenie przed wilgocią! Nie wystawiać urządzenia na deszcz!
Uwaga! Noże pracują jeszcze po wyłączeniu silnika!
Zachowywać odstęp od niebezpiecznych obszarów.
Nie dopuszczać osób trzecich w niebezpieczny obszar!
Wskazówki dotyczące bezpieczeństwa
Uwaga - niebezpieczeństwo zranienia!
Nie wolno wyłączać urządzeń zabezpieczających i ochronnych!
Obsługujący urządzenie jest odpowiedzialny za wypadki z udziałem osób trzecich oraz szkody na ich mieniu.
Wskazówki bezpieczeństwa dotyczące akumulatora oraz ładowarki
Uwaga - niebezpieczeństwo pożaru i wybuchu!
- Nie otwierać urządzenia. (Tylko w celu wyjęcia akumulatorów.) Istnieje niebezpieczeństwo zwarcia. Stosować tylko oryginalne ładowarki producenta. Nie wolno wrzucać urządzenia do ognia. Chronić urządzenie przed wysoką temperaturą oraz bezpośrednim nasłonecznieniem.
■ Przed każdym użyciem ładowarki sprawdzić, czy obudowa, wtyczka i kabel nie są uszkodzone. Nie używać uszkodzonego urządzenia. - Nie otwierać ładowarki! W przypadku uszkodzenia wymienić ładowarkę. Urządzenie, akumulator oraz ładowarkę chronić przed wilgocią. Proces ładowania przeprowadzać w suchych pomieszczeniach. W przypadku nieprawidłowego używania może nastąpić wyciek płynu z akumulatora. W przypadku kontaktu skóry z płynem dokładnie spłukać wodą, w przypadku dostania się płynu do oczu natychmiast udać się do lekarza.
Wskazówki dotyczące bezpiecznej obsługi
Uwaga - niebezpieczeństwo zranienia!
Niezamierzone włączenie może doprowadzić do bardzo ciężkich obrażeń.
Uwaga - niebezpieczeństwo zranienia!
Po wyłączeniu silnika noże pracują jeszcze przez chwilę!
Dzieci oraz osoby, które nie zapoznały się z tą instrukcją obsługi, nie mogą używać urządzenia. - Nie obsługiwać urządzenia, będąc pod wpływem alkoholu, narkotyków oraz lekarstw.
■ Przed użyciem sprawdzić, czy urządzenie oraz ładowarka nie są uszkodzone, uszkodzone elementy natychmiast wymienić na nowe. ■ Przed użyciem urządzenia usunąć wszystkie ciała obce z obszaru roboczego. Nosić odpowiednie ubranie robocze:
okulary ochronne, długie spodnie, solidne, nieślizgające się obuwie.
Podczas pracy zapewnić sobie stabilną pozycję. - Nie dopuszczać osób trzecich w niebezpieczny obszar. - Nie zbliżać części ciała ani części garderoby do mechanizmu tnącego. - Pracować przy wystarczającym świetle dziennym lub sztucznym. Pracując, trzymać urządzenie z dala od ciała. Obciętą trawę i gałęzie usuwać tylko, gdy silnik jest zatrzymany. Gotowego do pracy urządzenia nie wolno pozostawiać bez nadzoru.
W przypadku kontaktu urządzenia z ciałami obcymi sprawdzić, czy akumulatorowy sekator do trawy i krzewów nie został uszkodzony. W przypadku stwierdzenia poważnych uszkodzeń zwrócić się do serwisu firmy AL-KO.
Uruchomienie
Ładowanie akumulatora
Uwaga - niebezpieczeństwo pożaru i wybuchu!
Podczas ładowania ładowarka się nagrzewa. Nie używać na łatwopalnym podłożu ani w otoczeniu palnych materiałów.
Uchwyt urządzenia może się nagrzać podczas ładowania. Jest to normalny objaw. Akumulator w urządzeniu jest częściowo naładowany! Przed pierwszym użyciem całkowicie naładować akumulator. Podczas ładowania nie używać urządzenia.
Akumulator powinien być ładowany przy każdym poziomie naładowania. Przerwanie procesu ładowania nie szkodzi akumulatorowi.
- Podłączyć ładowarkę do gniazda ładowania akumulatorowego sekatora do trawy i krzewów. (1)
- Podłączyć ładowarkę do sieci elektrycznej. Świecenie się zielonej diody LED oznacza, że proces ładowania się rozpoczął. Gdy akumulator jest całkowicie naładowany, dioda LED gaśnie. (1)
Zakres temperatur podczas ładowania powinien mieścić się w granicach od 0°C do +45°C. Maksymalny czas ładowania: 4 h
- Odłączyć wtyczkę ładowarki od sieci elektrycznej oraz od urządzenia.
Akumulator jest zabezpieczony przed przeładowaniem i może pozostać podłączony do sieci elektrycznej.
Obsługa
Włączenie urządzenia
- Przesunąć blokadę włączeniową do przodu. (2-1)
- Nacisnąć przycisk uruchamiający. (2-2)
- Trzymając wciśnięty przycisk uruchamiający, można zwolnić blokadę włączeniową.
Po włączeniu urządzenia można usłyszeć trzaśnięcie. Jest to zjawisko uwarunkowane mechanicznie i jest to całkiem normalny objaw.
Wyłączanie urządzenia
- Zwolnić przycisk uruchamiający.
- Odczekać, aż nóż się zatrzyma. Po wyłączeniu silnika nóż pracuje jeszcze przez chwilę!
Wymiana noża
Uwaga - niebezpieczeństwo zranienia! Po wyłączeniu silnika nóż pracuje jeszcze przez chwilę!
Uwaga - niebezpieczeństwo zranienia! Pomiędzy poszczególnymi czynnościami roboczymi zakładać osłonę noża i nosić rękawice ochronne!
- Ścisnąć razem obydwa przyciski do odblokowania, aby wyjąć nóż. (3)
- Przestrzeń przy łożu regularnie smarować.
- Wprowadzić nóż do uchwytu i docisnąć go, aż zablokuje się w podstawie noża. (4)
- Czyścić nóż szczotką lub suchą ściereczką. Z przestrzeni przy rękojeści usuwać ewentualne zabrudzenia. (5)
Wskazówki dotyczące pracy
Używać sekatora tylko przy dobrej widoczności. Używać sekatora tylko wtedy, gdy noże są ostre. Czas pracy sekatora do krzewów jest zależny od stanu akumulatora oraz właściwości ciętych traw i krzewów. Częste włączanie i wyłączanie skraca czas pracy.
Przechowywanie akumulatorowego sekatora do trawy i krzewów oraz ładowarki
Urządzenie przechowywać w niedostępnym dla dzieci oraz osób nieupoważnionych miejscu. Urządzenie przechowywać zawsze z założoną osłoną noża. - Nie stawiać żadnych innych przedmiotów na urządzeniu. Przechowywać urządzenie w suchym, zabezpieczonym przed działaniem mrozu miejscu, w temperaturze od 0°C do +35°C. Przechowywać całkowicie naładowane urządzenia. Po 6-miesięcznym okresie przechowywania akumulatora należy go naładować przez ok. 2 godziny.
Optymalna temperatura przechowywania urządzenia mieści się w zakresie od 0°C do 20°C.
Naprawa
- Naprawy urządzenia mogą wykonywać tylko punkty serwisowe firmy AL-KO lub autoryzowane specjalistyczne zakłady. Stosować tylko oryginalne części zamienne.
Konserwacja i pielęgnacja
Uwaga - niebezpieczeństwo zranienia! Podczas prac konserwacyjnych oraz pielęgnacyjnych przy nożu zawsze nosić rękawice robocze!
Uwaga - niebezpieczeństwo zranienia!
Podczas prac konserwacyjnych i pielęgnacyjnych urządzenie musi być wyłączone. Po wyłączeniu silnika nóż pracuje jeszcze przez krótki czas!
- Po zakończeniu pracy dokładnie oczyścić urządzenie miotełką lub ściereczką.
- Nie spryskiwać urządzenia wodą! Wnikająca do wnętrza woda może spowodować zniszczenie przycisku, akumulatora oraz silnika elektrycznego. Regularnie kontrolować nóż pod kątem uszkodzeń. Stępione lub uszkodzone noże wymieniać na nowe przed kolejnym użyciem urządzenia. Po każdym użyciu konserwować nóż olejem lub sprayem pielęgnacyjnym. Aby poprawić rozprowadzanie oleju, włączyć na krótko urządzenie. Sprawdzenie u specjalisty wymagane jest:
w przypadku zablokowania się silnika, w przypadku wygięcia się lub uszkodzenia noża, w przypadku uszkodzenia lub wylania się elektrolitu akumulatora.
Transport
Akumulator został przetestowany zgodnie z zaleceniami ONZ. Z tego powodu akumulator ani jako pojedynczy element, ani jako część urządzenia, nie podlega krajowym ani międzynarodowym przepisom dotyczącym towarów niebezpiecznych.
Akumulator należy transportować tylko w urządzeniu.
Transport kilku akumulatorów podlega przepisom dotyczącym towarów niebezpiecznych. Nie nosić urządzenia, trzymając za nóż. Urządzenie transportować zawsze z założoną osłoną noża.
Utylizacja
Zużytych urządzeń, baterii oraz akumulatorów nie wyrzucać wraz z odpadami z gospodarstwa domowego!
Opakowanie, urządzenie i akcesoria wyprodukowane są z materiałów nadających się do recyklingu i należy odpowiednio je utylizować.
Użytkownik jest zobowiązany do zwrotu baterii oraz akumulatorów. Baterie przeznaczone do utylizacji można oddać do specjalistycznych sklepów lub punktów zbiórki. Zintegrowane akumulatory wolno wyjmować tylko w celu ich zutylizowania. Wyjmowanie akumulatorów:
Rozładować całkowicie urządzenie. Odkręcić wszystkie śrubki na obudowie. Otworzyć obudowę. Rozłączyć połączenia przy akumulatorze. Wyjąć akumulator.
Akumulator zutylizować w sposób przyjazny dla środowiska.
Pomoc w przypadku zakłóceń
Podczas wykonywania wszelkich prac konserwacyjnych i pielęgnacyjnych nosić rękawice robocze!
Zakłócenie działania Możliwa przyczyna Rozwiązanie
Wydajność silnika spada. Nóż jest stępiony. Stępiony nóż wymienić na oryginalny nóż
zapasowy.
Wydajność silnika spada, chociaż wskaźnik pokazuje, że akumulator jest w pełni naładowany.
Akumulator jest uszkodzony. Zwrócić się do punktu obsługi klienta AL-KO.
Akumulator nie działa prawidłowo. Akumulator jest uszkodzony. Zwrócić się do punktu obsługi klienta AL-KO.
W przypadku usterek, które nie zostały wyszczególnione w tej tabeli oraz tych, których nie są Państwo w stanie usunąć sami, należy zwrócić się do naszego działu obsługi klienta.
Deklaracja zgodności WE
Niniejszym oświadczamy, że produkt ten, w wersji wprowadzonej przez nas do obrotu, odpowiada wymaganiom zharmonizowanych norm WE, standardów bezpieczeństwa WE oraz specyficznym standardom produktu.
Produkt
Akumulatorowy sekator do trawy i krzewów
Numer seryjny
G1821825
Typ
GS 3,7 Li Multi Cutter
Producent
AL-KO Geräte GmbH
Ichenhauser Str. 14
89359 KOETZ
NIEMCY
Dyrektywy WE
2006/42/WE
2004/108/WE
2000/14/WE
2006/95/WE
Upoważniony
Anton Eberle
Ichenhauser Str. 14
89359 KOETZ
NIEMCY
Poziom mocy akustycznej
zmierzony/gwarantowany
GS 3,7 Li Multi Cutter 77,5/78 dB(A)
Ocena zgodności
2000/14/WE
Załącznik V
Normy zharmonizowane
EN 55014-1:2006
EN 55014-2:1997
EN 61000-3-2:1995
EN 61000-3-3:1995
EN 60745-1
EN 60745-2-15 załącznik K
EN 50366
EN 60335-2-29
Kotz, 2010-09-08
Ewentualne błędy materiałowe oraz produkcyjne w urządzeniu usuwamy zgodnie z naszym wyborem poprzez naprawę lub dostawę zastępczą w ciągu ustawowo określonego terminu upływu prawa do dochodzenia roszczeń z tytułu wad. Termin upływu reguluje każdorazowo prawo obowiązujące w kraju, w którym urządzenie zostało zakupione.
Nasze zobowiązanie gwarancyjne obowiązuje tylko w przypadku:
Gwarancja wygasa w przypadku:
prawidłowego obchodzenia się z urządzeniem, przestrzegania instrukcji obsługi, stosowania oryginalnych części zamiennych.
podjęcia prób naprawy urządzenia, dokonania zmian technicznych w urządzeniu, lub zastosowania niezgodnego z przeznaczeniem (np. w ramach działalności gospodarczej lub komunalnej).
Z gwarancji wyłączone są:
uszkodzenia lakieru spowodowane normalnym zużyciem, części ulegające zużyciu się, których wykaz części zamiennych zamieszczony jest w ramce xxxxxx(x) oraz silniki spalinowe – dla nich obowiązują oddzielne przepisy gwarancyjne danego producenta silnika.
W przypadku dochodzenia roszczeń gwarancyjnych należy zwrócić się z tym oświadczeniem gwarancyjnym oraz paragonem potwierdzającym zakup urządzenia do sprzedawcy, u którego urządzenie zostało zakupione lub do najbliższego autoryzowanego punktu obsługi klienta. Niniejsze zobowiązanie gwarancyjne nie narusza prawa kupującego do dochodzenia roszczeń u sprzedawcy z tytułu wad.
