Batterietechnologie	Li-Ion
Batteriespannung	3,7 V
Batteriekapazität	1,45 Ah
Betriebsdauer	45 min (ca.)
Ladezeit	4 h (ca.)
Gewicht	550 g
Strauchscherenmesserlänge	160 mm
Rasenscheren Schnittbreite	80 mm
Messeranschliff	Laser + Diamant
Messeraustausch	Werkzeuglos, in wenigen Sekunden
Griff	Ergonomischer Softgrip
Sicherheit	Unfallverriegelung
Stromversorgung	Eingebaute wiederaufladbare Batterie

Häufig gestellte Fragen - GS 3 7 Li AL-KO

Wie lange hält der Akku des AL-KO GS 3,7 Li?

Der Li-Ion Akku 3,7 V / 1,45 Ah bietet eine Laufzeit von etwa 45 Minuten bei normalem Gebrauch. Um diese Laufzeit zu maximieren, laden Sie den Akku immer vollständig auf, bevor Sie ihn verwenden, und lagern Sie das Gerät an einem trockenen Ort bei Raumtemperatur.

Wie lange dauert es, den AL-KO GS 3,7 Li aufzuladen?

Die vollständige Ladezeit beträgt etwa 4 Stunden. Schließen Sie das mitgelieferte Ladegerät an eine Steckdose an und verbinden Sie es mit dem Griff des Geräts; eine Kontrollleuchte zeigt das Ende des Ladevorgangs an.

Wie wechselt man das Messer am AL-KO GS 3,7 Li?

Das werkzeuglose Schnellwechselsystem ermöglicht den Wechsel zwischen der Heckenmesser (160 mm) und der Grasscherenklinge (80 mm) in wenigen Sekunden. Drücken Sie die Entriegelungstaste, entfernen Sie das Messer und klicken Sie das neue ein, bis es einrastet.

Kann man mit diesem Gerät dicke Äste schneiden?

Der GS 3,7 Li ist für den feinen Schnitt konzipiert: dekorative Büsche, leichte Hecken und Rasenränder. Er ist nicht für dicke Äste geeignet. Für widerstandsfähige Zweige verwenden Sie eine Gartenschere oder eine Heckenschere mit langer Klinge.

Wie aktiviert man den Schutz gegen unbeabsichtigtes Starten?

Das Gerät ist mit einer Verriegelungsvorrichtung (Schlossaufnahme) ausgestattet, die ein unbeabsichtigtes Starten verhindert. Verriegeln Sie diese Sicherheitsvorrichtung immer, wenn das Gerät nicht benutzt wird oder beim Transport.

Sind die Messer des GS 3,7 Li mit anderen AL-KO Modellen austauschbar?

Die Messer sind spezifisch für die Multicutter GS 3,7 Li Serie. Überprüfen Sie die Kompatibilität beim AL-KO Service, bevor Sie Ersatzmesser kaufen, da die Schneidköpfe anderer Serien einen unterschiedlichen Halteabstand haben können.

Wie pflegt man die Messer, um einen sauberen Schnitt zu gewährleisten?

Wischen Sie die Messer nach jedem Gebrauch mit einem geölten Tuch ab, um Rost zu verhindern. Die Messer sind lasergeschnitten und werkseitig diamantgeschärft; wenn der Schnitt ungleichmäßig wird, ersetzen Sie das Messer, anstatt es selbst nachzuschärfen.

Wird das Gerät mit beiden Messern (Hecken und Gras) geliefert?

Ja, der GS 3,7 Li Multicutter wird mit beiden Schneidköpfen geliefert: dem 160 mm Heckenmesser und der 80 mm Grasschere, sowie dem Netzladegerät.

Ist der GS 3,7 Li für eine längere Nutzung ohne Ermüdung geeignet?

Mit nur 550 g und einem ergonomischen Softgrip-Griff ist das Gerät sehr handlich für kurze Gartenarbeitssitzungen. Für Projekte von mehreren Stunden planen Sie regelmäßige Pausen ein, da der integrierte Akku nicht vor Ort ausgetauscht werden kann.

Ist der Akku des GS 3,7 Li herausnehmbar?

Der Li-Ion Akku ist im Griff des Geräts integriert und kann vom Benutzer nicht herausgenommen werden. Das Aufladen erfolgt direkt am Gerät über das mitgelieferte Ladegerät.

Was tun, wenn das Gerät nach längerer Lagerung nicht mehr startet?

Ein tiefentladener Li-Ion Akku kann in den Schutzmodus gehen. Schließen Sie das Ladegerät an und lassen Sie es 4 bis 6 Stunden laden. Wenn die Anzeige immer noch nicht reagiert, kontaktieren Sie den AL-KO Kundendienst, da der integrierte Akku möglicherweise in der Werkstatt ersetzt werden muss.

Was ist der Unterschied zwischen dem GS 3,7 Li und dem GS 3,7 Li Multicutter?

Das Multicutter Modell wird mit beiden austauschbaren Messern geliefert (160 mm Heckenmesser + 80 mm Grasschere), während die Basisversion möglicherweise nur ein Messer enthält. Überprüfen Sie den Inhalt der Verpackung beim Kauf.

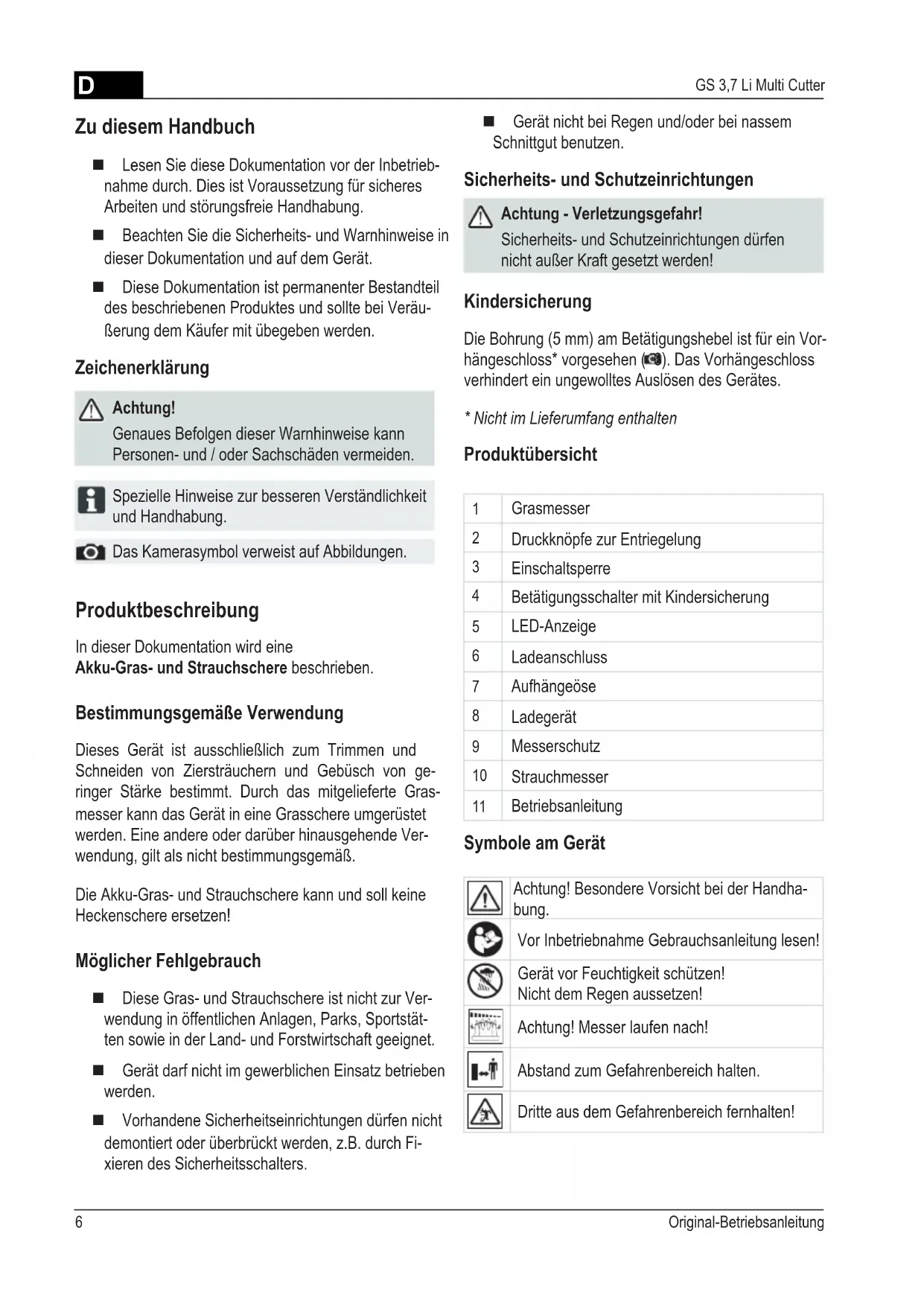

BEDIENUNGSANLEITUNG GS 3 7 Li AL-KO

Lesen Sie diese Dokumentation vor der Inbetriebnahme durch. Dies ist Voraussetzung für sicheres Arbeiten und störungsfreie Handhabung. Beachten Sie die Sicherheits- und Warnhinweise in dieser Dokumentation und auf dem Gerät. Diese Dokumentation ist permanenter Bestandteil des beschriebenen Produktes und soll bei Veräußerung dem Käufer mit übergeben werden.

Zeichenerklärung

Achtung!

Genaues Befolgen dieser Warnhinweise kann Personen- und/oder Sachschäden vermeiden.

Spezielle Hinweise zur besseren Verständlichkeit und Handhabung.

Das Kamerasymbol verweist auf Abbildungen.

Produktbeschreibung

In dieser Dokumentation wird eine Akku-Gras- und Strauchschere beschrieben.

Bestimmungsgemäße Verwendung

Dieses Gerät ist ausschließlich zum Trimmen und Schneiden von Ziersträuchern und Gebüsch von geringer Stärke bestimmt. Durch das mitgelieferte Grasmesser kann das Gerät in eine Grasschere umgerüstet werden. Eine andere oder darüber hinausgehende Verwendung gilt als nicht bestimmungsgemäß.

Die Akku-Gras- und Strauchschere kann und soll keine Heckenschere ersetzen!

Möglicher Fehlgebrauch

Diese Gras- und Strauchschere ist nicht zur Verwendung in öffentlichen Anlagen, Parks, Sportstätten sowie in der Land- und Forstwirtschaft geeignet. Das Gerät darf nicht im gewerblichen Einsatz betrieben werden. Vorhandene Sicherheitseinrichtungen dürfen nicht demontiert oder überbrückt werden, z.B. durch Fixieren des Sicherheitsschalters.

Gerät nicht bei Regen und/oder bei nassem Schnittgut benutzen.

Sicherheits- und Schutzeinrichtungen

Achtung - Verletzungsgefahr! Sicherheits- und Schutzeinrichtungen dürfen nicht außer Kraft gesetzt werden!

Kindersicherung

Die Bohrung (5 mm) am Betätigungshebel ist für ein Vorhängeschloss* vorgesehen (10). Das Vorhängeschloss verhindert ein ungewolltes Auslösen des Gerätes.

• Nicht im Lieferumfang enthalten

Produktübersicht

1	Grasmesser
2	Druckknöpfe zur Entriegelung
3	Einschalsperre
4	Betätigungsssalter mit Kindersicherung
5	LED-Anzeige
6	Ladeanschluss
7	Aufhängeose
8	Ladegerät
9	Messerschutz
10	Strauchmesser
11	Betriebsanleitung

Symbole am Gerät

Achtung! Besondere Vorsicht bei der Handhabung.

Vor Inbetriebnahme Gebrauchsanleitung lesen!

Gerät vor Feuchtigkeit schützen! Nicht dem Regen aussetzen!

Achtung! Messer laufen nach!

Abstand zum Gefahrenbereich halten.

Dritte aus dem Gefahrenbereich fernhalten!

Sicherheitshinweise

Achtung - Verletzungsgefahr!

Sicherheits- und Schutzeinrichtungen dürfen nicht außer Kraft gesetzt werden!

Der Benutzer ist für Unfälle mit anderen Personen und deren Eigentum verantwortlich.

Sicherheitshinweise Akku und Ladegerät

Achtung - Brand- und Explosionsgefahr!

Gerät nicht öffnen. (Nur zur Entsorgung des Akkus) Es besteht Kurzschlussgefahr. Nur Original-Ladegeräte vom Hersteller verwenden. Gerät nicht ins offene Feuer werfen. Gerät vor Hitze und direkter Sonneneinstrahlung schützen.

Vor jeder Benutzung des Ladegerätes Gehäuse, Stecker und Kabel auf Beschädigungen überprüfen. Gerät bei Beschädigungen nicht benutzen. Ladegerät nicht öffnen! Ladegerät bei Defekt austauschen. Gerät, Akku und Ladegerät vor Feuchtigkeit schützen. Nur in Räumen laden. ■ Bei falscher Anwendung kann Flüssigkeit aus dem Akku austreten. Bei Kontakt gründlich mit Wasser ausspülen, bei Augenkontakt sofort Arzt aufsuchen.

Sicherheitshinweise Bedienung

Achtung - Verletzungsgefahr!

Unbeabsichtigtes Einschalten kann zu schwersten Verletzungen führen.

Achtung - Verletzungsgefahr!

Messer laufen nach Ausschalten des Motors nach!

■ Kinder und Personen, die diese Gebrauchsanleitung nicht kennen, dürfen das Gerät nicht benutzen. Gerät nicht unter Einfluss von Alkohol, Drogen oder Medikamenten bedienen. Gerät und Ladegerät vor jedem Gebrauch auf Be-

schädigungen prüfen, beschädigte Teile ersetzen lassen.

Vor dem Gebrauch alle Fremdkörper aus dem Arbeitsbereich entfernen. Zweckmäßige Arbeitskleidung tragen:

Schutzbrille, lange Hose, festes, rutschsicheres Schuhwerk

Beim Arbeiten auf sicheren Stand achten. Dritte aus dem Gefahrenbereich fernhalten. Körper, Gliedmaßen und Kleidung vom Schneidwerk fernhalten. Nur bei ausreichendem Tageslicht oder künstlicher Beleuchtung arbeiten. Vom Körper weg arbeiten. Schnittgut nur bei stehendem Motor entfernen. Betriebsbereites Gerät nicht unbeaufsichtigt lassen.

Suchen Sie nach Kontakt mit Fremdkörpern nach Beschädigungen an der Akku-Gras- und Strauchschere. Suchen Sie bei folgenschweren Beschädigungen eine AL-KO Servicestelle auf.

Inbetriebnahme

Akku laden

Achtung - Brand- und Explosionsgefahr!

Das Ladegerät erwärmt sich beim Ladevorgang. Nicht auf leicht brennbarem Untergrund oder in brennbarer Umgebung betreiben.

Der Griff des Gerätes kann während des Ladevorgangs warm werden. Dies ist normal. Der Akku im Gerät ist teilgeladen! Den Akku vor dem ersten Gebrauch vollständig aufladen. Das Gerät nicht während des Ladevorgangs benutzen.

Der Akku kann in jedem beliebigen Ladezustand geladen werden. Eine Unterbrechung des Ladens schadet dem Akku nicht.

1. Verbinden Sie das Ladegerät mit der Ladebuchse an der Akku-Gras- und Strauchschere. (1)
2. Schließen Sie das Ladegerät am Stromnetz an.

Der Ladevorgang beginnt mit dem konstanten Leuchten der grünen Leuchtdiode (LED). Der Akku ist voll geladen, wenn die LED erlischt. (1)

Der Temperaturbereich für den Ladebetrieb soll zwischen 0°C und +45°C liegen. Maximale Ladezeit: 4 h

1. Trennen Sie den Stecker des Ladegeräts vom Stromnetz und vom Gerät.

Der Akku ist vor Überladen geschützt und kann somit am Stromnetz angeschlossen bleiben.

Bedienung

Gerät einschalten

1. Drücken Sie die Einschaltsperre nach vorne. (2-1)
2. Drücken Sie den Betätigungsschalter. (2-2)
3. Während Sie den Betätigungsschalter drücken, können Sie die Einschaltsperre wieder loslassen.

Nachdem Sie das Gerät eingeschaltet haben, kann ein Knacken zu hören sein. Dies ist mechanisch bedingt und völlig normal.

Gerät ausschalten

1. Lassen Sie den Betätigungsschalter los.
2. Warten Sie den Stillstand des Messers ab. Das Messer läuft nach Ausschalten des Motors nach!

Messer wechseln

Achtung - Verletzungsgefahr! Messer laufen nach Ausschalten des Motors nach!

Achtung - Verletzungsgefahr! Zwischen den Arbeitsschritten immer Messerschutz aufstecken und Schutzhandschuhe anlegen!

1. Drücken Sie beide Druckknöpfe zur Entriegelung zusammen, um das Messer zu entnehmen. (3)
2. Getrieberaum regelmäßig mit Fett schmieren
3. Führen Sie das Messer in die Aufnahme ein und

drücken Sie zum Einrasten fest auf den Messerboden. (4)

1. Reinigen Sie das Messer mit einer Bürste oder einem trockenen Tuch. Entfernen Sie mögliche Verschmutzungen aus dem Getrieberaum. (5)

Arbeitshinweise

Nur bei guten Sichtverhältnissen arbeiten. Nur mit scharfem Schneidwerk arbeiten. Die Betriebszeit der Strauchschere ist abhängig vom Zustand des Akkus und der Schnittguteigenschaft. Häufiges Ein- und Ausschalten reduziert die Betriebszeit.

Lagerung Akku-Gras- und Strauchschere und Ladegerät

Gerät für Kinder und unbefugte Personen unzugänglich lagern. Gerät nur mit aufgestecktem Messerschutz lagern. - Stellen Sie keine anderen Gegenstände auf das Gerät. Gerät an einem trockenen, frostfreien Ort bei einer Umgebungstemperatur zwischen 0°C und +35°C aufbewahren. Gerät nur vollständig geladen lagern. Nach 6 Monaten Lagerung den Akku ca. 2 Stunden nachladen.

Die optimale Lagerungstemperatur des Geräts liegt zwischen 0°C und 20°C .

Reparatur

Reparaturarbeiten dürfen nur AL-KO Servicestellen oder autorisierte Fachbetriebe durchführen. Nur Originalersatzteile verwenden.

Wartung und Pflege

Achtung - Verletzungsgefahr! Bei Wartungs- und Pflegearbeiten am Schneidmesser immer Arbeitshandschuhe tragen!

Achtung - Verletzungsgefahr!

Gerät bei Wartungs- und Pflegearbeiten ausschalten. Messer laufen nach Ausschalten des Motors nach.

Nach den Schneidarbeiten das Gerät gründlich mit einem Handbesen oder einem Tuch reinigen. Das Gerät nicht mit Wasser abspritzen! Eindringendes Wasser kann den Schalter sowie den Akku und den Elektromotor zerstören. Schneidmesser regelmäßig auf Beschädigungen kontrollieren. Stumpfe oder beschädigte Schneidmesser vor dem nächsten Gebrauch ersetzen. Schneidmesser nach jedem Gebrauch mit Öl oder Pflegespray behandeln. Zur besseren Verteilung des Öls das Gerät kurz einschalten.

Fachmännische Überprüfung ist erforderlich:

Bei einer Blockade des Motors Bei verbogenem oder beschädigtem Schneidmesser Bei beschädigtem oder ausgelaufenem Akku

Transport

Der Akku ist nach UN-Handbuch geprüft. Daher unterliegt der Akku weder als Einzelteil noch in ein Gerät eingesetzt den nationalen und internationalen Gefahrgutvorschriften.

Transportieren Sie den Akku nur im Gerät. ■ Beim Transport mehrerer Akkus konnte die Gefahrgutvorschrift in Kraft treten. Gerät nicht am Schneidmesser tragen. Gerät nur mit aufgestecktem Messerschutz transportieren.

Entsorgung

Ausgediente Geräte, Batterien oder Akkus nicht über den Hausmüll entsorgen!

Verpackung, Gerät und Zubehör sind aus recyclingfähigen Materialien hergestellt und entsprechend zu entsorgen.

Der Benutzer ist zur Rückgabe der Batterien und Akkus verpflichtet. Die Entsorgung kann durch den Fachhandel oder durch Entsorgungsstellen erfolgen. Integrierte Akkus dürfen nur zur Entsorgung entnommen werden. Akkus entnehmen:

Gerät vollständig entladen. Alle Schrauben am Gehäuse lösen. Gehäuse öffnen. Anschlüsse am Akku trennen. Akku entnehmen.

Den Akku einer umweltgerechten Wiederverwertung zuführen.

Hilfe bei Störungen

Bei allen Wartungs- und Pflegearbeiten, Arbeitshandschuhe tragen!

Störung beim Betrieb – mögliche Ursache – Lösung

Motorleistung lässt nach – Messer stumpf – Stumpfe Messer durch Original Ersatzteile ersetzen

Motorleistung lässt nach, obwohl der Akku voll anzeigt

Akku defekt – AL-KO Kundendienst aufsuchen

Akku lädt nicht – Akku defekt – AL-KO Kundendienst aufsuchen

Bei Störungen, die nicht in dieser Tabelle aufgeführt sind oder die Sie nicht selbst beheben können, wenden Sie sich bitte an unseren zuständigen Kundendienst.

EG-Konformitätserklärung

Hiermit erklären wir, dass dieses Produkt, in der von uns in Verkehr gebrachten Ausführung, den Anforderungen der harmonisierten EG-Richtlinien, EG-Sicherheitsstandards und den produktspezifischen Standards entspricht.

Produkt	Hersteller	Bevollmächtigter
Akku-Gras-/Strauchschere	AL-KO Geräte GmbH	Anton Eberle
Seriennummer	Ichenhauser Str. 14	Ichenhauser Str. 14
G1821825	89359 KOETZ	89359 KOETZ
	DEUTSCHLAND	DEUTSCHLAND
Typ	EG-Richtlinien	Harmonisierte Normen
GS 3,7 Li Multi Cutter	2006/42/EG	EN 55014-1:2006
	2004/108/EG	EN 55014-2:1997
	2000/14/EG	EN 61000-3-2:1995
	2006/95/EG	EN 61000-3-3:1995
		EN 60745-1
		EN 60745-2-15 Anhang K
		EN 50366
Schalleistungspegel	Konformitätsbewertung	EN 60335-2-29
gemessen / garantiert
GS 3,7 Li Multi Cutter 77,5 / 78 dB(A)	2000 /14/EG
	Anhang V

Kotz, 2011-02-14

Etwaige Material- oder Herstellungsfehler am Gerät beseitigen wir während der gesetzlichen Verjährungsfrist für Mängelansprüche entsprechend unserer Wahl durch Reparatur oder Ersatzlieferung.

Die Verjährungsfrist bestimmt sich jeweils nach dem Recht des Landes, in dem das Gerät gekauft wurde.

Unsere Garantiezusage gilt nur bei: Die Garantie erlischt bei:

Sachgemäßer Behandlung des Gerätes, Beachtung der Bedienungsanleitung, Verwendung von Original-Ersatzteilen

Reparaturversuchen am Gerät, technischen Veränderungen am Gerät, nicht bestimmungsgemäßer Verwendung (z. B. gewerblicher oder kommunaler Nutzung)

Von der Garantie ausgeschlossen sind:

Lackschäden, die auf normale Abnutzung zurückzuführen sind, Verschleißteile, die auf der Ersatzteilkarte mit Rahmen xxx xxx (x) gekennzeichnet sind, Verbrennungsmotoren - für diese gelten die separaten Garantiebestimmungen der jeweiligen Motorenhersteller

Im Garantiefall wenden Sie sich bitte mit dieser Garantieerklärung und dem Kaufbeleg an Ihren Händler oder die nächste autorisierte Kundendienststelle. Durch diese Garantiezusage bleiben die gesetzlichen Mängelansprüche des Käufers gegenüber dem Verkäufer unberührt.
