Accutechnologie	Li-Ion
Accuspanning	3,7 V
Accucapaciteit	1,45 Ah
Gebruikstijd	45 min (ongeveer)
Oplaadtijd	4 u (ongeveer)
Gewicht	550 g
Lengte heggenschaarblad	160 mm
Grasmes snijbreedte	80 mm
Messen slijpen	Laser + diamant
Messen wisselen	Gereedschapsloos, in enkele seconden
Handvat	Ergonomische softgrip
Veiligheid	Startvergrendeling tegen ongewenst inschakelen
Voeding	Ingebouwde oplaadbare accu

Veelgestelde vragen - GS 3 7 Li AL-KO

Wat is de batterijduur van de AL-KO GS 3,7 Li?

De Li-Ion batterij 3,7 V / 1,45 Ah biedt een gebruiksduur van ongeveer 45 minuten bij normaal gebruik. Om deze duur te maximaliseren, laad de batterij altijd volledig op voor gebruik en bewaar het gereedschap op een droge plaats bij kamertemperatuur.

Hoe lang duurt het om de AL-KO GS 3,7 Li op te laden?

De volledige oplaadtijd is ongeveer 4 uur. Sluit de meegeleverde oplader aan op het stopcontact en verbind deze met de handgreep van het gereedschap; een indicatielampje geeft het einde van het opladen aan.

Hoe vervang ik het mes op de AL-KO GS 3,7 Li?

Het gereedschapsloze snelwisselsysteem maakt het mogelijk om het heggenschaarblad (160 mm) en het grasschaarblad (80 mm) in enkele seconden te verwisselen. Druk op de ontgrendelknop, verwijder het mes, en klik het nieuwe mes vast totdat het vergrendelt.

Kan je met dit gereedschap dikke takken knippen?

De GS 3,7 Li is ontworpen voor fijn snoeiwerk: sierstruiken, lichte heggen en gazonranden. Het is niet geschikt voor dikke takken. Gebruik voor sterke takken een snoeischaar of een heggenschaar met een lang blad.

Hoe activeer ik de beveiliging tegen onbedoeld starten?

Het gereedschap is uitgerust met een vergrendelingssysteem (voorziening voor hangslot) dat onbedoeld starten blokkeert. Vergrendel deze veiligheidsstop altijd wanneer het gereedschap niet in gebruik is of tijdens transport.

Zijn de messen van de GS 3,7 Li uitwisselbaar met andere AL-KO modellen?

De messen zijn specifiek voor de Multicutter GS 3,7 Li-reeks. Controleer de compatibiliteit bij de AL-KO service voordat u reservebladen koopt, aangezien de snijkoppen van andere series een ander bevestigingspatroon kunnen hebben.

Hoe onderhoud ik de messen om een scherpe snede te behouden?

Veeg na elk gebruik de messen af met een geolied doekje om roest te voorkomen. De messen zijn laser gesneden en diamantgeslepen in de fabriek; als de snede ongelijk wordt, vervang dan het mes in plaats van zelf te proberen het te slijpen.

Wordt het gereedschap geleverd met beide messen (heggen en gazon)?

Ja, de GS 3,7 Li Multicutter wordt geleverd met beide snijkoppen: het heggenschaarblad van 160 mm en de grasschaar van 80 mm, evenals de netadapter.

Is de GS 3,7 Li geschikt voor langdurig gebruik zonder vermoeidheid?

Met slechts 550 g op de schaal en een ergonomische Softgrip-handgreep is het gereedschap zeer hanteerbaar voor korte tuinsessies. Voor projecten van meerdere uren, neem regelmatig pauzes aangezien de ingebouwde batterij niet op het veld kan worden vervangen.

Is de batterij van de GS 3,7 Li verwijderbaar?

De Li-Ion batterij is geïntegreerd in de handgreep van het gereedschap en kan niet door de gebruiker worden verwijderd. Het opladen gebeurt rechtstreeks op het gereedschap via de meegeleverde oplader.

Wat te doen als het gereedschap niet meer start na een lange opslagperiode?

Een diep ontladen Li-Ion batterij kan in beschermingsmodus gaan. Sluit de oplader aan en laat deze 4 tot 6 uur opladen. Als de indicator nog steeds niet reageert, neem dan contact op met de AL-KO klantenservice, want de ingebouwde batterij kan vervanging in de werkplaats nodig hebben.

Wat is het verschil tussen de GS 3,7 Li en de GS 3,7 Li Multicutter?

Het Multicutter model wordt geleverd met beide verwisselbare messen (heggenschaar 160 mm + grasmes 80 mm), terwijl de basisversie mogelijk slechts één mes bevat. Controleer de inhoud van de doos bij aankoop.

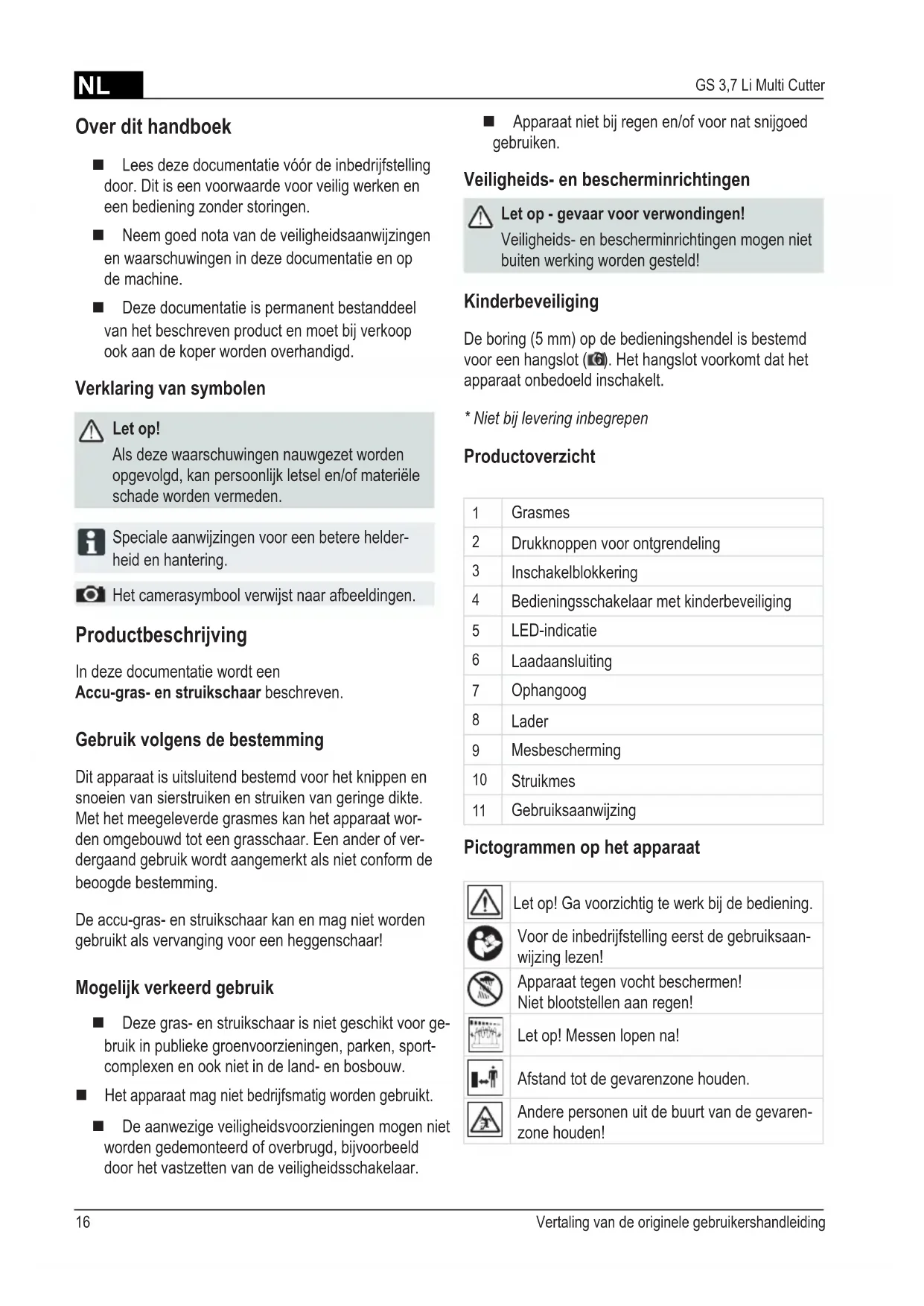

GEBRUIKSAANWIJZING GS 3 7 Li AL-KO

Lees deze documentationatie voor de inbedrijfstelling door. Dit is een voorwaarde voor veilig werken en een bediening zonder storingen.
Neem goednota van de veiligheidsaanwijzingen en waarschuwingen in deze documentatie en op de machine.
Deze documentationie is permanent bestanddeel van het beschreven product en moet bij verkoop ook aan de koper worden overhandigd.

Verklaring van symbolen

Let op!

Als deze waarschuwingen nauwgezet worden opgevolgd, kan persoonlijk letsel en/of materiele schade worden vermeden.

Speciale aanwijzingen voor een betere holderheid en hantering.

Het camerasymbool verwijst maar afbeeldingen.

Productbeschrijving

In deze documentationie worden een Accu-gras- en struikschaar beschreiben.

Gebruik volgens de bestemming

Dit apparaat isuitsluitend bestemd voor het knippen en snoeien van sierstruiken en struiken van geringe dikte. Met het meegeleverde grasmes kan het apparaat worden omgebouwd tot een grasschaar. Een ander of verdergaand gebruik worden aangemerkt als Niet conform de beoogde bestemming.

De accu-gras- en struikschaar kan en mag nicht worden gebrukt als vervanging voor een heggenschaar!

Mogelijk verkeerd gebruik

• Deze gras- en struikschaar is nicht geschikt voor gebruik in publieke groenvoorzieningen, parken, sport-complexen en ook Niet in de land- en bosbouw.
  Het apparatus mag Niet bedrijfsmatig worden gebruikt.
  De aanwezige veiligheidsvoorzieningen mogen nicht worden gedemonteerd of overbrugd, bijvoorbeeld door het vastzetten van de veiligheidsschakelaar.

Apparaat Niet bij regen en/of voor nat snijgoed gebruiken.

Veiligheids- en bescherminrichtingen

Let op - gevaar voor verwondingen!

Veiligheids- en bescherminrichtingen mogen nicht bieten werkung worden gesteld!

Kinderbeveiling

De boring (5 mm) op de bedieningshendel is bestemd voor een hangslot (6). Het hangslot voorkomt dat het apparaat onbedoeld inschakelt.

*Niet bij levering inbegrepen

Productverzicht

1	Grasmes
2	Drukknuppen voor ontgrendeling
3	Inschakelblokkering
4	Bedieningsschakelaar met kinderbeveiliging
5	LED-indicatie
6	Laadaansluiting
7	Ophangoog
8	Lader
9	Mesbescheming
10	Struikmes
11	Gebruiksaanwijzing

Pictogrammen op het apparatusat

Let op! Ga voorzichtig te werk bij de bediening.

Voor de inbedrijfstelling eerst de gebruiksaanwijzing lezen!

Apparaat gegen vocht beschermen! Niet blootstellen aan regen!

Let op! Messen lopen na!

Afstand tot de gevarenzone houden.

Andere Personen uit de buurt van de gezarenzone honden!

Veiligheidsaanwijzingen

Let op - gevaar voor verwondingen!

Veiligheids- en bescherminrichtingen mogen nicht buiten werkung worden gesteld!

De gebruiker is verantwoordelijk voor ongevalten met andere Personen en hun eigendom.

Veiligheidsaanwijzingen accu en lader

Let op - brand- en explosiegevaar!

Apparaat Niet openen. (Alleen voor afdank-king van de accu) Er bestaat gevaar voor kortsluiting.
Uitsluitend originele laders van de fabrikant gebruiken
Apparaat Niet in open vuur gooien
Apparaat gegenitte en directe zonnestralen beschermen

Voor het ieder gebruik van de lader, behuizing, stekker en kabel controleren op beschadigingen. Apparaat Niet gebruiken bij beschadigingen.
Lader Niet openen! Lader bij defect verrangen.
Apparaat, accu en lader gegen vocht beschermen. Alleen in ruimtes laden.
Bij verkeerd gebruik kan vloeistof uit de accu lopen. Bij contact grondig met water afspoelen, bij oogcontact onmiddelijk arts opzoeken.

Veiligheidsaanwijzingen bediening

Let op - gevaar voor verwondingen!

Per ongeluk inschakelen kan leiden tot zeer ernstige verwondingen.

Let op - gevaar voor verwondingen!

Messen lopen na het uitschakelen van de motor nog na!

■ Kinderen en personen die deze gebruiksaanwijzing nicht kennen, mogen het apparaat Niet gebruiken.
Het apparaat Niet onder invloed van alcohol, drugs of medicijnen worden bedieren.

Apparaat en lader voor ieder gebruik eerst contro-leren op beschadigingen, beschadigde onderdelen latentervangen.
Voor het gebruik eerst al het vreemd materiaal uith het werkbereik verwijderen.

Geschikte werkkleding dragen:

■veiligheidsbril
lange broek
stevige en stroeve schoenen

Bij het werkken erop letten dat u stabel staat.
Andere Personen uit de buurt van de gezarenzone honden.
Lichaam, ledematen en kleding uit de buurt van het snijmechanisme honden.
Alleen bij voldoende daglicht of kunstmatige verlichting werken.
Van het lichaam weg werken.
■ Snijgoed uitsluitend verwijderen als de motor stilstaat.
Bedrijfsklaar apparatusniet onbeheerd laten staan.

Na contact met vreemd materialial dient u de accu-gras- en struikschaar te controleren op beschadigingen. Wendt u zich bij ernstige beschadigingen tot een AL-KO servicestation.

Inbedrijfstelling

Accu laden

Let op - brand- en explosiegevaar!

Lader wordt warmijdens het laden. Niet oplicht ontvlambare ondergrond of in brandbare omgeving gebruiken.

De greep van het apparaat kan tijdens het laden warm worden. Dit is normalaal.
- De accu in het apparaat is gedeeltelijk geladen! De accu voor het eerste gebruik eerst hebmaal opladen.
Apparaat Niet gebruikenijdens het laden.

De accu kan in elke willekeurige laadtoestand worden geladen. Een onderbreking van het laden is Niet schadelijk voor de accu.

1. Verbind de lader met de laadaansluiting op de accu-gras- en struikschaar. (C 1)
2. Sluit de lader aan op het stroomnet. Het laden begint met het constant branden van de groene LED. De accu is helemaal opgeladen als de LED uitgaat. (1)

Het temperatuurbereik voor het laden moetussen 0^ en +45^ liggen.

Maximale laadtijd: 4 h

1. Koppel de stekker van de lader los van het stroomnet en van het apparaat.

De accu is beschermd gegen overladen en kan dus op het stroomnet blijven aangesloten.

Bediening

Apparaat inschakelen

1. Drukeinschakelblokkeringnarrvoren. 2-1
2. Druk de bedieningsschakelaar in. ( 2-2)
3. Terwijl u de bedieningsschakelaar indrukt kunt u de inschakelblokkeringeer loslaten.

Nadat u het apparaat hebt ingeschakeld kan het voorkomen dat u een knikgeluid hoort. Dit komt door het mechanisme en is volledig normalaal.

Apparaat uitschakelen

1. Laat de bedieningsschakelaar los.
2. Wacht totdat het mes stilstaat. Het mes loopt na het uitschakelen van de motor nog na!

Mes verrangen

Let op - gevaar voor verwondingen!

Messen lopen na het uitschakelen van de motor nog na!

Let op - gevaar voor verwondingen!

Tussen de werkstappen.altijd de mesbescherming erop steken en veiligheidshandschoenen dragen!

1. Druk beiden drukknoppen voor de ontgrendeling indrukken om het mes te verwijderen. (3)

2. Aandrijfruimte regelmatig insmeren met vet.

3. Plaats het mes in de opname en druk voor het vergrendelen stevig op de onderkant van het mes. (4)
4. Reinig het mes met een borstel of een droge doek. Verwijder möglichke verontreinigungen uit de aan-drijfruimte. (5)

Aanwijzingen voor het werk

Uitsluitend bij goede zichtomstandigheden werken.
Alleen met een scherp snijmes werken.
De gebruiksduur van de struikschaar is afhankelijk van de toestand van de accu en de eigenschappen van het snijgoed. Vaak in- en uitschakelen verkort de gebruiksduur.

Opslag van accu-gras- en struikschaar en lader

Apparaat ontogankelijk voor kinderen en onbevoegde personen bewaren.
Apparaat alleen opbergen met opgestoken mesbescherming.
Plaats geen andere voorwerpen op het apparaat.

Apparaat op een droge, vorstvrijpe plaats bewaren bij een omgevingstemperatuur:tussen 0^ en +35^
Apparaat alleen opbergen als het volledig is opgelaten. Na een opslagduur van 6 maanden de accu erst ca. 2aar bijladen.

De optimale opslagtemperatuur van het apparaat ligtussen 0^ en 20^ .

Reparatie

■ Reparatiewerkzaamheden mogen alleen worden uitgevoerd door AL-KO servicestations of geaurisi-seerde gespecialiseerde bedrijven.
Uitsluitend originele onderdelen gebruiken.

Onderhoud en service

Let op - gevaar voor verwondingen!

Bij onderhouds- en servicewerkzaamheden aan het snijmes alkijd werkhandsschoenen dragen!

Let op - gevaar voor verwondingen!

Apparaat bij onderhouds- en servicewerkzaamheden uitschakelen. Messen lopen na het uitschakelen van de motor nog na.

Na het snoeien het apparaat grondig schoonmaken met een handveger of doek.
Het apparaat Niet afspuiten met water! Binnendrindgend water kan de schakelaar, de accu en de elektromotor vernietigen.
■ Snijmessen regelmatig controlleren op beschadiggen. Botte of beschadigde snijmessen voor het volgende gebruik verrangen.
■ Snijmessen na ieder gebruik behandelen met olie of onderhoudsspray. Voor een betere verdeling van de olie het apparaat kort inschakelen.

Controle door een vakman isoodzakelijk:

■ bij een blokkade van de motor
■ bij verbogen of beschadigd snijmes
■ bij beschadigde of uitgelopen accu

Transport

De accu is gekeurd volgens het UN-handboek. Daarom is de accu noch als los onderdeel noch geplaatst in een machine onderworpen aan de nationale en internationale voorschriften voor gevaarlijke stoffen.

Transporteer de accuuitsuitend in het apparaat.
Bij het transport van meertere accu's zouden de voorschriften voor gevaarlijke stoffen toch kuren gelden.
Apparaat Niet aan het mes dragen.
Apparaat alleen transporteren met opgestoken mesbescherming.

Afvoer

Uitgediende apparaten, batterijen of accu's mogen Niet via het gewone huisvuil worden afgevoerd!

Verpakking, apparatus en toebehoren zijn vervaardigd van recyclebare materialen en moeten Dienovereenkomstig worden afgevoerd.

De gebruiker is verplicht om batterijen en accu's terug te given. Deze+kunnen door gespecialiseerde bedrijven of recyclestations worden afgevoerd.
Geintegreerde accu's mogen alleen voor de afvoer worden gedemonteerd.
Accu's demonteren:

Apparaat volledig ontladen
Alle schroeven van de behuizing losdraaien
Behuizingopenen
Aansluitingen van de accu loskoppelen
Accu verwijderen

De accu moet op milieuvriendelijk wijze worden gerecycled.

Hulp bij storingen

Bij alle onderhouds- en servicewerkzaamheden werkhandschoenen dragen!

Storingijdens gebruik Mogelijkke oorzaak Oplossing

Motorvermogen worden minder	Mes bot Botte messen mogen enkel door originele onder-delen worden verrangen
Motorvermogen worden minder, hoewel de accu volledige lading aangeeft	Accu defect AL-KO klantenservice opzoeken
Accu laadt nicht Accu defect	AL-KO klantenservice opzoeken

Bij storingen die nicht in deze tabel zich vermeld of die u zich Aunt verwelpen, moet u contact opnemen met unsere verantwoordelijk klantenservice.

EG-conformiteitsverklaring

Hierbij verklaren wij dat dit product, in de door ons op de markt gebrachte uitvoering, voldoet aan de eisen van de geharmoniseerde EG-richtlijnen, EG-veiligheidsnormen en de productspecifieke normen.

Product

Accu-gras-/struikschaar

Serienummer

G1821825

Type

GS 3,7 Li Multi Cutter

Geluidsvermogensniveau

gemeten / gegardeerd

GS 3,7 Li Multi Cutter 77,5/78 dB(A)

Fabrikant

AL-KO Geräte GmbH

Ichenhauser Str. 14

89359 KOETZ

DUITSLAND

EG-richtlijnen

2006/42/EG

2004/108/EG

2000/14/EG

2006/95/EG

Conformiteitsbeoordeling

2000/14/EG

Bijlage V

Gevolmachtigde

Anton Eberle

Ichenhauser Str. 14

89359 KOETZ

DUITSLAND

Geharmoniseerde normen

EN 55014-1:2006

EN 55014-2:1997

EN 61000-3-2:1995

EN 61000-3-3:1995

EN 60745-1

EN 60745-2-15 bijlage K

EN 50366

EN 60335-2-29

Kotz, 2010-09-08

Eventuele materiaal- of fabricagefouten aan de machine verhopen wij gedurende de wettelijk garantiperiode voor gebrekenaar onze keus door reparatie of verrangende levering.

De garantieperiode richt zich telkens hier hetrecht van het land waarin het apparaat werd gekocht.

Onze garantietoezegging geldt alleen bij: De garantie vervalt bij:

vakkundige behandeling van het apparatus
inachtneming van de gebruiksaanwijzing
gebruik van originele reserveonderdelen

reparatiepogingen aan de machine
technische veranderingen aan de machine
gebruik dat Niet aan de bestemming voldoet (bijv. bedrijfsmatig of gemeentelijk gebruik)

Van de garantie uitgesloten zijn:

lakschade die te wijten is aan normale slijtage
■ slijtonderdelen die op de onderdelenkaart zichen gemarkeerd met een kader xxxxxx(x)
■ verbrandingsmotor - hiervoer gelden de afzonderlijke garantiebepalingen van de betreffende motorfabrikant

Neem in een garantiesituatie met deze garantieverklaring en het aankoopbewijs contact op met uw dealer of het dichtstbij-zijnde geauthoriseerde klantenservicestation. Door deze garantietoezegging blijven de wettelijk aanspraken op garantie van de koper tegenover de verkoper onverminderd van kracht.
