Batteriteknologi	Li-Ion
Batterispenning	3,7 V
Batterikapasitet	1,45 Ah
Driftstid	45 min (ca.)
Ladetid	4 t (ca.)
Vekt	550 g
Lengde buskklipperblad	160 mm
Klippebredde gressaks	80 mm
Sliping av blader	Laser + diamant
Bladbytte	Verktøyfritt, på få sekunder
Håndtak	Ergonomisk Softgrip
Sikkerhet	Utilsiktet startlås
Strømforsyning	Innebygd oppladbart batteri

Ofte stilte spørsmål - GS 3 7 Li AL-KO

Hva er batterilevetiden til AL-KO GS 3,7 Li?

Li-Ion-batteriet 3,7 V / 1,45 Ah gir en driftstid på omtrent 45 minutter ved normal bruk. For å maksimere denne levetiden, lad alltid batteriet helt opp før bruk og oppbevar verktøyet på et tørt sted ved romtemperatur.

Hvor lang tid tar det å lade AL-KO GS 3,7 Li?

Full ladetid er omtrent 4 timer. Koble laderen som følger med til strømnettet og koble den til håndtaket på verktøyet; et lysindikator viser når ladingen er fullført.

Hvordan bytter man bladet på AL-KO GS 3,7 Li?

Det verktøyfrie hurtigskiftesystemet gjør det mulig å bytte hekkesaksbladet (160 mm) og gressklipperbladet (80 mm) på få sekunder. Trykk på utløserknappen, fjern bladet, og fest det nye til du hører et klikk.

Kan man kutte tykke grener med dette verktøyet?

GS 3,7 Li er designet for fin beskjæring: dekorative busker, lette hekker og gresskanter. Den er ikke egnet for tykke grener. For motstandsdyktige greiner, bruk en beskjæringssaks eller en hekkesaks med langt blad.

Hvordan aktiverer man beskyttelse mot utilsiktet oppstart?

Verktøyet er utstyrt med en låsemekanisme (plass for hengelås) som forhindrer utilsiktet oppstart. Lås alltid denne sikkerhetsstoppen når verktøyet ikke er i bruk eller under transport.

Er bladene på GS 3,7 Li utskiftbare med andre AL-KO-modeller?

Bladene er spesifikke for Multicutter GS 3,7 Li-serien. Sjekk kompatibiliteten med AL-KO-tjenesten før du kjøper reserveblader, da skjærehodene fra andre serier kan ha forskjellig tilkoblingssteg.

Hvordan vedlikeholder man bladene for å opprettholde en skarp klipp?

Etter hver bruk, tørk av bladene med en oljeklut for å hindre rust. Bladene er laserskårne og diamant-slipt på fabrikken; hvis klippen blir ujevn, bytt ut bladet i stedet for å forsøke en hjemmesliping.

Leveres verktøyet med begge bladene (hekk og gress)?

Ja, GS 3,7 Li Multicutter leveres med begge skjærehodene: 160 mm hekkeblad og 80 mm gressklipperblad, samt nettadapter.

Er GS 3,7 Li egnet for langvarig bruk uten tretthet?

Med bare 550 g på vekten og et ergonomisk Softgrip-håndtak er verktøyet svært håndterbart for korte hageøkter. For flere timers arbeid, planlegg regelmessige pauser da det integrerte batteriet ikke kan byttes ut i felten.

Er batteriet på GS 3,7 Li avtakbart?

Li-Ion-batteriet er integrert i verktøyets håndtak og kan ikke fjernes av brukeren. Lading skjer direkte på verktøyet via den medfølgende laderen.

Hva skal man gjøre hvis verktøyet ikke starter etter lengre tids lagring?

Et dyputladet Li-Ion-batteri kan gå i beskyttelsesmodus. Koble til laderen og la den være tilkoblet i 4 til 6 timer. Hvis indikatoren fortsatt ikke reagerer, kontakt AL-KO kundeservice da det integrerte batteriet kan trenge utskifting på verkstedet.

Hva er forskjellen mellom GS 3,7 Li og GS 3,7 Li Multicutter?

Modellen Multicutter leveres med de to utskiftbare bladene (160 mm hekkeblad + 80 mm gressklipperblad), mens basisversjonen kan inneholde kun ett blad. Sjekk innholdet i esken ved kjøp.

BRUKSANVISNING GS 3 7 Li AL-KO

Nøye overholdelse av disse advarslene kan forebygge person- og tingskade.

Denne dokumentasjonen beskriver en batteridrevet gress- og busksaks.

Bestemmelsesmessig bruk

Advarsel - brann- og eksplosjonsfare!

Advarsel - brann- og eksplosjonsfare!

Pleie og vedlikehold

Driftsforstyrrelser Mulig årsak Løsning

Fare for utilsiktet start!

Utilsiktet innkobling kan føre til svært alvorlige personskader.

Obs! - Fare for personskade!

Knivene fortsetter å gå etter at motoren er koblet fra!

Innkobling av maskinen

Utkobling av maskinen

Dersom disse advarslene følges nøye, kan man unngå personskader og/eller skader på gjenstander.

Spesiell informasjon for bedre forståelse og håndtering.

Kamerasymbolet henviser til illustrasjoner.

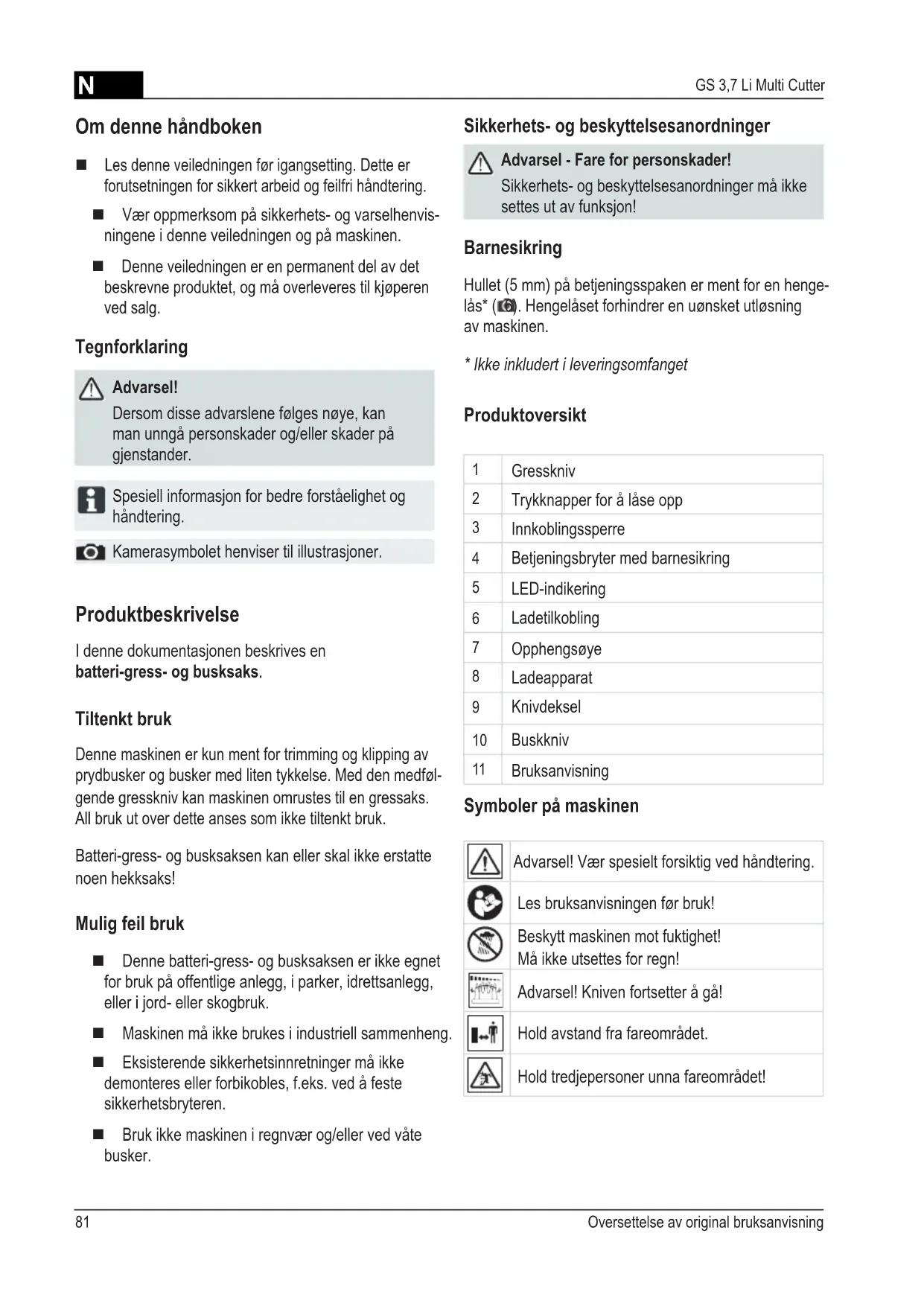

Produktbeskrivelse

I denne dokumentasjonen beskrives en batteri-gress- og busksaks.

Tiltenkt bruk

Denne maskinen er kun ment for trimming og klipping av prydbusker og busker med liten tykkelse. Med den medfølgende gresskniven kan maskinen omrustes til en gressaks. All bruk ut over dette anses som ikke tiltenkt bruk.

Batteri-gress- og busksaksen kan eller skal ikke erstatte noen hekksaks!

Mulig feil bruk

Denne batteri-gress- og busksaksen er ikke egnet for bruk på offentlige anlegg, i parker, idrettsanlegg, eller i jord- eller skogbruk. ■ Maskinen må ikke brukes i industriell sammenheng. Eksisterende sikkerhetsinnretninger må ikke demonteres eller forbikobles, f.eks. ved å feste sikkerhetsbryteren. ■ Bruk ikke maskinen i regnvær og/eller ved våte busker.

Sikkerhets- og beskyttelsesanordninger

Advarsel - Fare for personskader! Sikkerhets- og beskyttelsesanordninger må ikke settes ut av funksjon!

Barnesikring

Hullet (5 mm) på betjeningsspaken er ment for en hengelås* (16). Hengelåsen forhindrer en uønsket utløsning av maskinen.

1	Gresskniv
2	Trykknapper for Å lase opp
3	Innkoblingssperre
4	Betjeningsbryter med barnesikring
5	LED-indikering
6	Ladetilkobling
7	Opphengsøye
8	Ladeapparat
9	Knivdeksel
10	Buskkniv
11	Bruksanvising

Symboler på maskinen

Advarsel! Vær spesielt forsiktig ved håndtering.

Les bruksanvisningen før bruk!

Beskytt maskinen mot fuktighet! Må ikke utsettes for regn!

Hold avstand fra fareområdet.

Sikkerhetsinstruksjoner

Advarsel - Fare for personskader!

Sikkerhets- og beskyttelsesanordninger må ikke settes ut av funksjon!

Brukeren er ansvarlig for ulykker hvor andre personer eller utstyr er involvert.

Sikkerhetsinstruksjoner for batteri og lader

Advarsel - Brann- og eksplosjonsfare!

■ Ikke åpne maskinen. (Kun for avfallshåndtering av batteriet) Det er fare for kortslutning. Bruk kun originaladaptere fra produsenten. Ikke kast maskinen i åpen ild. Beskytt maskinen mot varme og direkte solstråling.

Før hver bruk, kontroller laderen, huset, støpselet og kabelen for skader. Bruk ikke maskinen når den er skadet. Åpne den ikke! Beskytt maskin, batteri og lader mot fuktighet. Lad kun innendørs. Ved feil bruk kan det komme væske ut av batteriet. Hvis du kommer i kontakt med denne, må du skylle grundig med vann. Hvis væsken kommer i kontakt med øynene, må du oppsøke lege umiddelbart.

Utilsiktet innkobling kan føre til alvorlige personskader.

Advarsel - Fare for personskader!

Kniven fortsetter å gå etter utkobling av motoren!

Barn og andre som ikke er kjent med denne bruksanvisningen, må ikke bruke maskinen. ■ Ikke bruk maskinen hvis du er under påvirkning av alkohol, narkotika eller medisiner. Før bruk må du kontrollere om maskinen og laderen er skadet, sørg for å få byttet skadde deler.

Før bruk skal alle fremmedlegemer fjernes fra arbeidsområdet. Bruk hensiktsmessige arbeidsklær:

Vernebriller, langbukser, solid, sklisikkert fottøy

Vær oppmerksom og stå støtt under arbeidet. Hold tredjepersoner unna fareområdet. Hold kropp, armer, bein og klær unna skjæreinnretningen. Arbeid kun når det er tilstrekkelig dagslys eller kunstig belysning. Arbeid bort fra kroppen. Fjern rester kun når motoren står stille. Ikke la maskinen som er klar til bruk stå uten tilsyn.

Etter kontakt med fremmedlegemer skal man se etter om batteri-, gress- og busksaksen er skadet. Ved alvorlige skader må du oppsøke et AL-KO serviceverksted.

Oppstart

Lade batteriet

Advarsel - Brann- og eksplosjonsfare!

Laderen varmes opp under ladingen. Ikke bruk på lett brennbare underlag eller i brennbare omgivelser.

Håndtaket til apparatet kan bli varmt under ladingen. Dette er normalt. Batteriet i maskinen er delvis ladet! Lad opp batteriet helt etter første gangs bruk. Bruk ikke maskinen under ladingen.

1. Koble støpselet til laderen fra strømnettet og fra maskinen.

Batteriet er beskyttet mot overlading og kan derfor forbli tilkoblet strømnettet.

Betjening

Slå på maskinen

1. Trykk innkoblingssperren forover.

(2-1)

1. Trykk på betjeningsbryteren. (2-2)
2. Når du trykker på betjeningsbryteren, kan du slippe innkoblingssperren igjen.

Etter at du har slått på maskinen, kan man høre en banking. Dette har en mekanisk forklaring og er helt normalt.

Slå av maskinen

1. Slipp betjeningsbryteren.
2. Vent til knivene har stoppet helt. Kniven fortsetter å gå etter utkobling av motoren!

Skifte kniv

Advarsel - Fare for personskader! Kniven fortsetter å gå etter utkobling av motoren!

Advarsel - Fare for personskader! Mellom arbeidsskrittene skal man alltid sette på knivdekslet og bruke vernehansker!

1. Trykk inn begge trykknappene samtidig for å løse opp, for å ta ut kniven. (3)
2. Smør tannhjulsrommet regelmessig med smørefett
3. Før kniven inn i holderen og trykk den fast på knivbunnen til den går i inngrep. (4)
4. Rengjør kniven med en børste eller med en tørr klut. Fjern mulig tilsmussing fra tannhjulsrommet. (5)

Arbeidsinstrukser

Arbeid kun når det er god sikt. Arbeid kun med skarp skjæreinnretning. Driftstiden til busksaksen er avhengig av tilstanden til batteriet og egenskapene til buskene som klippes. Hyppig av- og pålasting reduserer driftstiden.

Lagring av batteri-gress- og busksaksen og laderen

Oppbevar maskinen utilgjengelig for barn og andre uvedkommende. Lagre maskinen kun med påsatt knivdeksel. Still ikke andre gjenstander på maskinen. Oppbevar maskinen på et tørt, frostfritt sted ved en omgivelsestemperatur på mellom 0 °C og +35 °C. Maskinen skal kun lagres fullstendig ladet. Etter 6 måneders lagring etterlades batteriet i ca. 2 timer.

Den optimale lagringstemperaturen for maskinen ligger mellom 0 °C og 20 °C.

Reparasjon

Reparasjonsarbeid må kun utføres av AL-KO serviceverksteder eller autoriserte fagbedrifter. Bruk kun originale reservedeler.

Vedlikehold og pleie

Advarsel - Fare for personskader! Bruk alltid arbeidshansker ved vedlikeholdsarbeid og stell av skjærekniven!

Advarsel - Fare for personskader! Slå av maskinen ved alt vedlikeholdsarbeid og stell. Kniven fortsetter å gå etter utkobling av motoren.

• Etter skjærearbeider skal maskinen rengjøres grundig med en støvkost eller klut. Ikke spyl av gressklipperen med vann! Inntrenging av vann kan ødelegge bryteren, samt batteriet og elektromotoren.

Kontroller regelmessig om skjærkniven er skadet. Sløve eller skadde skjærkniver skal skiftes før neste gangs bruk. Behandle skjærekniven med olje eller spray etter hver gangs bruk. Slå på maskinen kortvarig for å fordele oljen.

Sakkyndig kontroll er nødvendig:

Når motoren er blokkert, ved bøyd eller skadet skjærekniv, ved skadet eller tomt batteri.

Transport

Batteriet er testet iht. UN-håndboken. Derfor er batteriet verken som enkeltdel eller satt inn i en maskin underlagt de nasjonale og internasjonale forskriftene for farlig gods.

Transporter batteriet kun i maskinen. Ved transport av flere batterier kan det gjelde spesielle lover og forskrifter. Bær maskinen i skjærekniven. Transporter maskinen kun med påsatt knivdeksel.

Avfallsbehandling

Maskiner som ikke lenger skal brukes, batterier eller oppladbare batterier skal ikke kastes i vanlig husholdningsavfall!

Emballasje, maskin og tilbehør er framstilt av resirkulerbare materialer, og skal deponeres på tilsvarende måte.

Brukeren er forpliktet til å returnere batteriene. Avfallshåndtering kan foretas av fagforhandler eller av avfallsmottak. Integrerte batterier skal kun tas ut for avfallshåndtering. Ta ut batterier:

Lad ut maskinen fullstendig. Løsne alle skruene på huset. Åpne huset. Koble fra tilkoblingene på batteriet. Ta ut batteriet.

Lever batteriet til gjenvinning for å beskytte miljøet.

Hjelp ved feil

Bruk arbeidshansker ved alt vedlikeholdsarbeid og stell!

Feil ved bruk Mulig årsak Løsning

Motoreffekten reduseres Sløv kniv Erstatt sløve kniver med originale reservedeler

Motoreffekten reduseres, selv om batteriet viser full lading

Batteriet lader ikke Batteri defekt Oppsøk AL-KO serviceverksted

EU-samsvarserklæring

Vi erklærer herved at dette produktet i denne utførelsen oppfyller kravene i de harmoniserte EU-direktivene, EU-sikkerhetsstandardene og de produktspesifikke standardene.

Produkt	Produsent	Ansvarlig
Batteri-gress-/busksaks	AL-KO Geräte GmbH	Anton Eberle
Serienummer	Ichenhauser Str. 14	Ichenhauser Str. 14
G1821825	89359 KOETZ	89359 KOETZ
	DEUTSCHLAND	DEUTSCHLAND
Type	EU-direktiver	Harmoniserte normer
GS 3,7 Li Multi Cutter	2006/42/EF	EN 55014-1:2006
	2004/108/EF	EN 55014-2:1997
	2000/14/EF	EN 61000-3-2:1995
	2006/95/EF	EN 61000-3-3:1995
		EN 60745-1
		EN 60745-2-15 Vedlegg K
		EN 50366
Lydeffektnivå	Samsvarsvurdering	EN 60335-2-29
mål't / garantert
GS 3,7 Li Multi Cutter 77,5 / 78 dB(A)	2000/14/EF
	Vedlegg V

Kotz, 2010-09-08

Vi utbedrer eventuelle material- eller produksjonsfeil på gressklipperen innenfor den lovmessige foreldelsesfristen for melding av mangler etter feil, etter vårt valg ved å reparere eller levere reservedeler. Foreldelsesfristen bestemmes ut fra gjeldende lovgivning i landet hvor gressklipperen ble kjøpt.

Värgaranti gjelder kun ved: Garantien gjelder ikke ved:

Korrekt behandling av gressklipperen Overholdelse av bruksanvisningen Bruk av originale reservedeler

Forsøk på reparasjon av klipperen Tekniske endringer på klipperen ■ Ikke tiltenkt bruk (f.eks. industriell eller kommunal bruk)

Lakkskader som skyldes normal slitasje

Slitasjedeler som på reservedelskortet er merket med ramme xxxxxx(x) Forbrenningsmotorer - for disse gjelder de separate garantibetingelsene til den aktuelle motorprodusenten
