Last ned instruksjonene for din Hekksakser i PDF-format gratis! Finn veiledningen din HTA 2050 - AL-KO og ta den elektroniske enheten tilbake i hendene. På denne siden er alle dokumenter som er nødvendige for bruken av enheten din publisert. HTA 2050 av merket AL-KO.
BRUKSANVISNING HTA 2050 AL-KO
1.1 Symboler og signalord.... 204
2 Produktbeskrivelse 204
11 Service og vedligeholdelse 212
12 Transport 212
13 Opbevaring 213
13.1 Opbevaring af maskinen 213
1.1 Symboler og signalord
FARE!
Bær beskyttelsesbriller!
Bær høreværn!
Bær mundbeskyttelse!
Symbol Betydning
Fare ved elektromagnetisk felt
- Løsn koblingen (02/3).
- Træk skærehovedet (02/1) og teleskopstan-gen (02/2) fra hinanden.
Placér bæreselen på basismaskinen (10)
Den medleverede bæresele overfører lasten til din overkrop.
- Skub batteriet (06/1) ind i skakten (06/2)(06/), til det går i hak.
Træk batteriet ud
ADVARSEL! Fare for snitsår
Yderligere henvisninger til transport og forsendelse
Fare for eksplosioner og brand!
Overensstemmelseserklæring
2000/14/EF bilag V
Ansvarlig for dokumentationen
Andreas Hedrich
Ichenhauser Str. 14
D-89359 Kötz
Harmoniserede standarder
EN 62841-1
EN 60745-2-15
EN 55014-1
EN 55014-2
Kötz, 01-09-2017
Wolfgang Hergeth
Managing Director
ÖVERSÄTTNING AV ORIGINALBRUKSANVISNING
2.3 Symboler på redskapet 219
2.4 Leveransomfattning.... 220
2.3 Symboler på redskapet
Symbol Betydelse
2.2 Mulig og påregnelig feil bruk 234
2.3 Symboler på maskinen 234
2.4 Leveransens omfang 235
2.5 Produktoversikt (01) 235
3 Generelle sikkerhetsanvisninger for elektroverktøy 236
3.1 Sikkerhet på arbeidsplassen 236
3.2 El-sikkerhet.... 236
3.3 Personsikkerhet 236
3.4 Bruk og håndtering av elektroverktøyet.... 236
3.5 Service 237
3.6 Bruk og håndtering av batteridrevet verktøy 237
4 Sikkerhetsanvisninger for hekksakser (IEC 60745-2-15) 237
5 Sikkerhet for personer, dyr og eiendom.... 238
5.1 Vibrasjonsbelastning 238
5.2 Støybelastning.... 238
10 Arbeidsfremtreden og arbeidsteknikk 242
11 Vedlikehold og pleie.... 242
12 Transport 242
13 Oppbevaring 243
13.1 Oppbevaring av apparatet.... 243
13.2 Oppbevaring av batteri og lader 243
14 Kundeservice/service.... 244
15 Avfallshändtering 244
16 Feilsøking 245
17 Garanti 246
18 EC-samsvarserklæring 246
1 OM DENNE BRUKSANVISNINGEN
Den tyske versjonen er den originale bruksanvisningen. Alle andre språkutgaver er oversettelse av den originale bruksanvisningen.
■ Les grundig gjennom bruksanvisningen før oppstart. Dette er forutsetningen for sikkert arbeid og feilfri håndtering.
■ Oppbevar bruksanvisningen alltid slik at du kan slå opp i den när du trenger informasjon om maskinen.
Gi maskinen bare videre til andre personer sammen med denne bruksanvisningen.
■ Les og følg sikkerhets- og varselhenvisningene i denne bruksanvisningen.
1.1 Tegnforklaringer og signalord
FARE!
Viser til en umiddelbart farlig situasjon som fører til død eller alvorlige person-skader hvis den ikke unngås.
ADVARSEL!
Viser til en potensielt farlig situasjon som kan føre til død eller alvorlige personskader hvis den ikke unngås.
FORSIKTIG!
Viser til en potensielt farlig situasjon som kan føre til mindre eller moderate person-skader hvis den ikke unngås.
ADVARSEL!
Viser til en potensielt farlig situasjon som kan føre til materielle skader hvis den ikke unngås.
Spesiell informasjon for bedre forståelighet og håndtering.
2 PRODUKTBESKRIVELSE
Denne bruksanvisningen beskriver en håndholdt batteridrevet hekksaks.
2.1 Tiltenkt bruk
Apparatet er bare beregnet på fjerne tynne grener og friske skudd på hekker og busker fra bakken. Brukeren må stå fast på bakken ved bruk (08).
Greinene som skal kuttes, må ikke være tykkere enn 16 mm.
Hekksaksen må bare brukes med følgende komponenter:
■ Litium-ionbatteri – B50 Li, varenr. 113559
Lader – C30 Li, varenr. 113560 / TC30 Li, varenr. 113561
Dette apparatet er utelukkende beregnet for bruk på privat område. Enhver annen anvendelse, såvel som ikke godkjent om- og påbygging, anses upassende, og har til følge at garantien ikke lenger gjelder, at samsvaret (CE-tegnet) går tapt, samt at produsenten fraskriver seg ethvert ansvar for skader som påføres brukeren eller tredjepart.
2.2 Mulig og påregnelig feil bruk
Sikkerhetsinnretningene må ikke demonteres eller forbikobles, f.eks. ved å koble på/av-knapper til håndtaksbøylen.
- Driv ikke apparatet i eksplosjonsfarlig miljø.
■ Ikke bruk produktet när det regner.
Ikke bruk produktet på våte hekker og busker.
Maskinen er verken konsipert for profesjonell anvendelse i offentlige parker og idrettsarenaer eller til bruk innen jord- og skogbruk.
2.3 Symboler på maskinen
Symbol Betydning
Vær spesielt forsiktig ved håndtering!
Les bruksanvisningen før driften settes i gang!
Bruk vernebriller!
Bruk hørselvern!
Bruk maske!
Symbol Betydning
Bruk ikke i regn! Beskytt mot fuktighet!
Bruk vernesko!
Bruk vernehansker!
Bruk vernehjelm!
Skarpe skjærekniver!
Gjenstander kastes ut!
Hold forskriftsmessig avstand til høyspentledninger!
2.4 Leveransens omfang
Kontroller om alle komponentene er levert etter utpakking.
MERK
| 1 Håndtak med teleskopstang |
| 2 Klippehode med hengsel |
| 3 Beskyttelsesdeksel for skjærekniv |
| 4 Bæresele |
| 5 Bruksanvisning |
2.5 Produktoversikt (01)
Produktoversikten (01) gir en oversikt over apparatet.
Nr. Komponent
| 1 Håndtak med sikkerhetsbryter og på/av-knapp |
| 2 Teleskopstang |
| 3 Klemmeskrue |
| 4 ∅ye for bæresele |
| 5 Klippehode med hengsel |
| 6 Skjærekniv |
| 7 Batteri med låsing* |
| 8 Lader med ledning* |
| 9 Beskyttelsesdeksel for skjærekniv |
| 10 Bæresele |
| 11 Bruksanvisning |

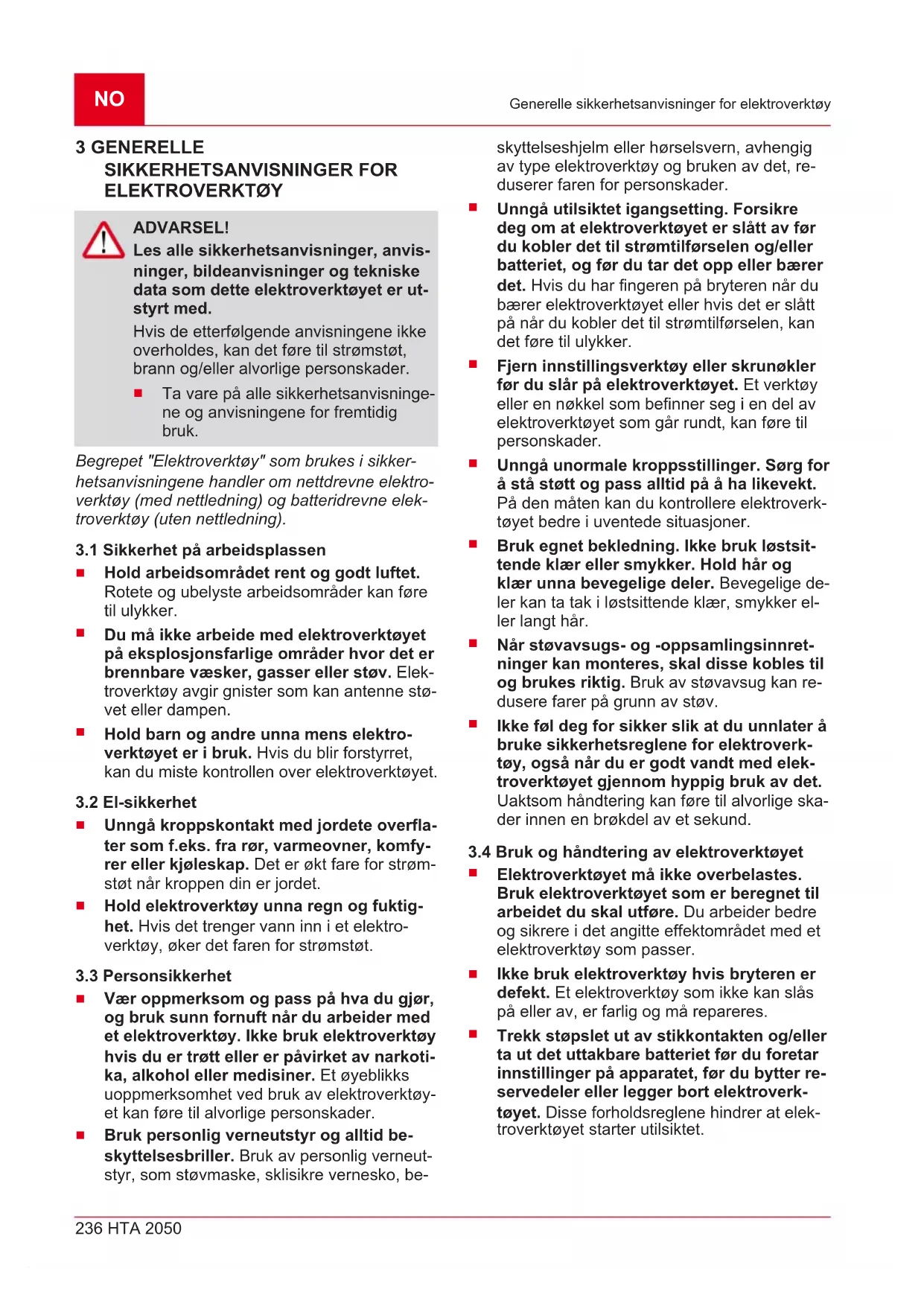

Les alle sikkerhetsanvisninger, anvisninger, bildeanvisninger og tekniske data som dette elektroverktøyet er utstyrt med.
Hvis de etterfølgende anvisningene ikke overholdes, kan det føre til strømstøt, brann og/eller alvorlige personskader.
Ta vare på alle sikkerhetsanvisningene og anvisningene for fremtidig bruk.
Begrepet "Elektroverktøy" som brukes i sikkerhetsanvisningene handler om nettdrevne elektroverktøy (med nettledning) og batteridrevne elektroverktøy (uten nettledning).
3.1 Sikkerhet på arbeidsplassen
- Hold arbeidsområdet rent og godt luftet. Rotete og ubelyste arbeidsområder kan føre til ulykker.
Du må ikke arbeide med elektroverktøyet på eksplosjonsfarlige områder hvor det er brennbare væsker, gasser eller støv. Elektroverktøy avgir gnister som kan antenne støvet eller dampen. - Hold barn og andre unna mens elektroverktøyet er i bruk. Hvis du blir forstyrret, kan du miste kontrollen over elektroverktøyet.
3.2 El-sikkerhet
Unngå kroppskontakt med jordete overflater som f.eks. fra rør, varmeovner, komfyrer eller kjøleskap. Det er økt fare for strømstøt når kroppen din er jordet.
- Hold elektroverktøy unna regn og fuktighet. Hvis det trenger vann inn i et elektroverktøy, øker det faren for strømstøt.
3.3 Personsikkerhet
Vær oppmerksom og pass på hva du gjør, og bruk sunn fornuft når du arbeider med et elektroverktøy. Ikke bruk elektroverktøy hvis du er trøtt eller er påvirket av narkotika, alkohol eller medisiner. Et øyeblikks uoppmerksomhet ved bruk av elektroverktøy-et kan føre til alvorlige personskader.
■ Bruk personlig verneutstyr og alltid beskyttelsesbriller. Bruk av personlig verneutstyr, som støvmaske, sklisikre vernesko, be-
skyttelseshjelm eller hørselsvern, avhengig av type elektroverktøy og bruken av det, reduserer faren for personskader.
Unngå utilsiktet igangsetting. Forsikre deg om at elektroverktøyet er slått av før du kobler det til strømtilførselen og/eller batteriet, og før du tar det opp eller bærer det. Hvis du har fingeren på bryteren när du bærer elektroverktøyet eller hvis det er slått på när du kobler det til strømtilførselen, kan det føre til ulykker.
Fjern innstillingsverktøy eller skrunøkler før du slår på elektroverktøyet. Et verktøy eller en nøkkel som befinner seg i en del av elektroverktøyet som går rundt, kan føre til personskader.
Unngå unormale kroppsstillinger. Sørg for å stå støtt og pass alltid på å ha likevekt. På den måten kan du kontrollere elektroverk- tøyet bedre i uventede situasjoner.
Når støvavsugs- og -oppsamlingsinnretninger kan monteres, skal disse kobles til og brukes riktig. Bruk av støvavsug kan redusere farer på grunn av støv.
Ikke føl deg for sikker slik at du unnlater å bruke sikkerhetsreglene for elektroverktøy, også når du er godt vandt med elektroverktøyet gjennom hyppig bruk av det. Uaktsom håndtering kan føre til alvorlige skader innen en brøkdel av et sekund.
3.4 Bruk og håndtering av elektroverktøyet
Elektroverktøyet må ikke overbelastes. Bruk elektroverktøyet som er beregnet til arbeidet du skal utføre. Du arbeider bedre og sikrere i det angitte effektområdet med et elektroverktøy som passer.
Ikke bruk elektroverktøy hvis bryteren er defekt. Et elektroverktøy som ikke kan slås på eller av, er farlig og må repareres.
- Trekk støpslet ut av stikkontakten og/eller ta ut det uttakbare batteriet før du foretar innstillinger på apparatet, før du bytter reservedeler eller legger bort elektroverktøyet. Disse forholdsreglene hindrer at elektroverktøyet starter utilsiktet.
- Oppbevar ubrukte elektroverktøy utilgjengelig for barn. Personer som ikke er kjent med elektroverktøyet eller som ikke har lest anvisningene, må ikke bruke det. Elektroverktøy er farlige når de brukes av uerfarne personer.
Stell elektroverktøyet og bruksverktøyet med omhu. Kontroller at bevegelige deler fungerer feilfritt og ikke er i klem, og om deler er brukket eller skadet, slik at det påvirker funksjonen til elektroverktøyet. Sørg for at skadde deler blir reparert før elektroverktøyet tas i bruk. Mange ulykker skyldes dårlig vedlikehold av elektroverktøy-et.
Sørg for at skjæreverktøy holdes skarpe og rene. Vedlikeholdte skjæreverktøy med skarpe egger kommer ikke så lett i klem og er lettere å føre.
■ Bruk elektroverktøy, apparat, bruksverktøy osv. i henhold til disse anvisningene. Ta hensyn til arbeidsbetingelsene og arbeidet som skal utføres. Hvis elektroverktøyet brukes til andre ting enn det det er beregnet for, kan det føre til farlige situasjoner.
Hold håndtakene og gripeflatene tørre og fri for olje og fett. Håndtak og gripeflater som glipper, gjør sikker betjening og kontroll av elektroverktøyet umulig i uforutsebare situasjoner.
3.5 Service
Elektroverktøyet skal repareres av kvalifisert fagpersonell og bare med originale reservedeler. På den måten kan du være sikker på at sikkerheten til elektroverktøyet blir opprettholdt.
Skadde batterier må aldri vedlikeholdes.
Alt vedlikehold av batterier skal bare foretas av produsenten eller autoriserte kundeservicesteder.
3.6 Bruk og håndtering av batteridrevet verktøy
Batteriene skal kun lades med ladere som produsenten har anbefalt. Det er forbundet med brannfare å bruke en lader som er beregnet på en bestemt type batterier hvis den brukes til andre batterier.
■ Bruk kun batterier som er beregnet til dette i elektroverktøy. Bruk av andre batterier kan føre til personskader og brannfare.
- Hold batteriet som ikke er i bruk unna binders, mynter, nøkler, spiker, skruer eller andre små metallgjenstander som kan føre til at kontaktene blir forbikoblet. En kortslutning mellom batterikontaktene kan føre til forbrenninger eller brann.
Ved feil bruk kan det komme væske ut av batteriet. Unngå kontakt med disse. Skyll med vann ved tilfeldig kontakt. Hvis du får væske i øynene, må du i tillegg kontakte lege. Batterivæske som kommer ut, kan føre til hudirritasjon eller brannsår.
■ Bruk ikke skadde eller modifiserte batterier. Skadde eller modifiserte batterier kan føre til uforutsigbare forhold og til brann, eksplosjon eller fare for personskader. - Utsett ikke batterier for brann eller høye temperaturer. Brann eller temperaturer over 130 °C kan forårsake en eksplosjon.
Følg alle anvisningene for lading, og lad aldri batteriet eller det batteridrevne verk-tøyet utenfor temperaturområdet angitt i bruksanvisningen. Feil lading eller lading utenfor det tillatte temperaturområdet kan ødelegge batteriet og øke faren for brann.
4 SIKKERHETSANVISNINGER FOR HEKKSAKSER (IEC 60745-2-15)
- Hold alle kroppsdeler unna skjærekniven. Ikke forsøk å fjerne det du har klippet mens kniven går, og du må heller ikke holde fast materiale som skal klippes. Hvis noe av det du har klippet har satt seg fast, må du slå av apparatet før du fjerner det. Et øyeblikks uoppmerksomhet ved bruk av hekksaksen kan føre til alvorlige personskader.
Bær hekksaksen i håndtaket, og kniven skal stå stille. Ta alltid på beskyttelsesdekslet på hekksaksen ved transport eller oppbevaring. Forsiktig omgang med apparatet reduserer faren for personskader på grunn av kniven. - Hold elektroverktøyet bare på de isolerte håndtaksflatene, da skjærekniven kan komme i kontakt med skjulte strømledninger eller tilhørende nettkabel. Hvis skjærekniven kommer i kontakt med en spenningsførende ledning, kan apparatdeler i metall bli satt under spenning og medføre strømstøt.
- Hold kabelen unna skjæreområdet. Under arbeidet kan kabelen skjules av buskene og dermed skjæres av utilsiktet.
5 SIKKERHET FOR PERSONER, DYR OG EIENDOM
Vær oppmerksom på at brukeren er ansvarlig for ulykker og skader på andre personer eller deres eiendom.
Du skal kun benytte maskinen til den typen arbeider den er ment for. Bruk som ikke er forskriftsmessig kan forårsake personskader eller materielle skader.
Du skal kun slå på maskinen när det ikke befinner seg noen andre personer eller dyr i arbeidsområdet.
- Hold sikkerhetsavstand til personer og dyr, eller slå av maskinen når du nærmer deg personer eller dyr.
5.1 Vibrasjonsbelastning
ADVARSEL!
Fare pga. vibrasjon
Den faktiske vibrasjonsemisjonsverdien ved bruk av apparatet kan avvike fra produsentens angitte verdi. Ta hensyn til følgende faktorer som kan påvirke denne før og under bruken:
■ Brukes apparatet forskriftsmessig?
- Kuttes eller bearbeides materialet på riktig måte?
■ Befinner apparatet seg i en god stand for bruk?
Er skjæreverktøyet riktig slipt, eller det riktige skjæreverktøyet montert?
Er håndtakene og ev. vibrasjons-håndtakene montert, og er disse godt festet til apparatet?
Driver du apparatet kun med nødvendig motorturtall i henhold til arbeidet som utføres. Unngå maksimalt turtall for å redusere støy og vibrasjon.
På grunn av feil bruk og vedlikehold kan støy og vibrasjon på apparatet øke. Dette fører til helseskader. Slå apparatet i dette tilfellet straks av, og få det reparert av et autorisert serviceverksted.
Belastningsgraden pga. vibrasjon er avhen-gig av arbeidet som skal utføres eller bruken av apparatet. Slå det av, og legg inn tilsva-
rende arbeidspauser. Dermed reduseres vibrasjonsbelastningen over hele arbeidstiden vesentlig.
Lengre bruk av apparatet utsetter brukeren for vibrasjoner, og kan forårsake kretsløpsproblemer ("hvite fingre"). For å redusere risikoen for dette bruk hansker og hold hendene varme. Hvis et symptom på "hvite fingre" oppdages, oppsøk lege umiddelbart. Til disse symptomene hører: følelsesløshet, tap av sensibilitet, kribling, kløe, smerte, tap av kraft, endring av farge eller tilstand på huden. Normalt rammer disse symptomene fingrene, hendene eller pulsen. Ved lave temperaturer øker faren.
Legg inn lengre pauser i løpet av arbeidsdagen, slik at du kan komme deg igjen etter støy og vibrasjon. Planlegg arbeidet slik at bruk av apparater som lager sterke vibrasjoner, fordeler over flere dager.
Hvis det fastslås ubehagelig følelse eller misfarging av hud under bruk av apparatet, avbryt straks arbeidet. Legg inn tilstrekkelige arbeidspauser. Uten tilstrekkelige arbeidspau-ser kan det oppstå et hånd-arm-vibrasjons-syndrom.
Minimer risikoen for å bli utsatt for vibrasjoner. Stell apparatet i henhold til anvisningene i bruksanvisningen.
Hvis apparatet brukes hyppig, kontakt forhandler for å anskaffe deg antivibrasjonstilbehør (f.eks. håndtak).
Unngå å arbeide med apparatet ved temperaturer under 10 °C. Sett opp en arbeidsplan slik at vibrasjonsbelastningen kan begrenses.
5.2 Støybelastning
En viss støybelastning fra dette apparatet er uunngåelig. Legg støyintensive arbeider til tillatte og bestemte tider for dette. Overhold hviletider, og begrens arbeidets varighet til det nødvendige. Bruk egnet hørselsvern til personlig beskyttelse og til beskyttelse i nærheten av personer.
6 SIKKERHETSANVISNINGER FOR BETJENING
ADVARSEL!
Fare pga. elektromagnetisk felt
Dette elektroverktøyet genererer et elektromagnetisk felt under drift. Dette feltet kan under visse omstendigheter påvirke aktive eller passive medisinske implantater.
For å redusere faren for alvorlige eller dødelige skader, anbefaler vi at personer med medisinske implantater oppsøker legen sin og produsenten av det medisinske implantatet før elektroverktøyet brukes.
Se etter skjulte gjenstander – f.eks. ledninger, nettinggjerder, strømledninger, hageredskaper, flasker – og fjern disse før beskjæring av hekker og busker.
- Beveg og transporter apparatet slik at personer og dyr ikke kan berøre skjærekniven. Skyv beskyttelsesdekselet over skjærekniven før transport.
- Hold ikke grener som skal kuttes, fast under arbeidet.
Slå av apparatet og vent til skjærekniven står stille før du fjerner innklemte grener.
Fjern batteriet fra apparatet, og skyv beskyttelsesdekselet over skjærekniven ved
kontroll-, innstillings- og rengjøringsarbeider
Arbeide på skjærekniven
Forlate apparatet
Transport
Oppbevaring
Vedlikeholds- og reparasjonsarbeider
Fare
6.1 Sikkerhetsanvisninger for batteriet
Dette avsnittet nevner alle grunnleggende sikkerhets- og varselhenvisningene som skal følges ved bruk av batteriet. Les alle anvisningene!
■ Bruk batteriet bare forskriftsmessig, dvs. for batteridrevne apparater fra AL-KO. Lad batteriet bare med angitt AL-KO-lader.
Pakk et nytt batteri først ut av originalemballasjen när det skal brukes.
Batteriet lades helt opp før første gangs bruk, og bruk da alltid den angitte laderen. Overhold angivelsene i denne bruksanvisningen vedrørende opplading av batteriet.
- Driv ikke batteriet i eksplosjons- og brannfarlige omgivelser.
- Utsett ikke batteriet for våte omgivelser eller fuktighet när det brukes i apparatet.
Beskytt batteriet mot varme, olje og ild slik at det ikke skades og det kan komme ut damp eller elektrolyttvæske.
Ikke utsett batteriet for støt eller kast.
Batteriet må ikke brukes tilsmusset eller vått. Før bruk av batteriet rengjør og tørk av batteriet med en tørr, ren klut.
Ikke åpne, ødelegg eller demonter batteriet. Det er fare for strømstøt og kortslutning.
Dette batteriet må ikke brukes av uvedkommende personer, dette gjelder dog ikke hvis de er under oppsyn av en person som har ansvaret for sikkerheten deres eller har fått instruksjoner om hvordan batteriet skal brukes av denne. Uautoriserte personer er f.eks.:
- Personer (inklusive barn) med begrense-de fysiske, sensoriske eller mentale ev-ner
- Personer med manglende erfaring og/eller kunnskap om batteriet.
Barn må være under oppsyn og få opplæring for å sikre at de ikke leker med batteriet.
Batteriet må ikke bli stående i laderen hele tiden. Ta batteriet ut av laderen ved lengre oppbevaring.
Fjern batteriet fra apparatene når disse ikke lenger skal brukes.
Tørk av batteriet som skal lagres, og oppbevar det på et lukket sted. Beskytt batteriet mot varme og direkte sollys. Uvedkommende personer og barn må ikke ha adgang til batteriet.
Dette avsnittet nevner alle grunnleggende sikkerhets- og varselhenvisningene som skal følges ved bruk av laderen. Les alle anvisningene!
■ Bruk apparatet bare forskriftsmessig, dvs. til lading av det angitte batteriet. Kun originale batterier fra AL-KO skal lades i laderen.
Før bruk skal hele apparatet, spesielt nettkabel og batterisporet, kontrolleres for skader. Apparatet må bare brukes i feilfri tilstand.
- Driv ikke apparatet i eksplosjons- og brannfarlige omgivelser.
- Driv apparatet kun innendørs, og utsett den ikke for våte omgivelser eller fuktighet.
Still alltid laderen opp på et godt ventilert sted på et underlag som ikke er brennbart, etter- som laderen blir varm under ladingen. Lufte- åpningene og apparatet må ikke tildekkes.
Før laderen kobles til, forsikre deg om at nettspenningen som angis under tekniske data tilsvarer den tilgjengelige spenningen.
Bruk bare nettkabelen til tilkobling av laderen, ikke til andre apparater. Bær ikke laderen ved å holde i nettkabelen. Trekk ikke strømstøpslet ut av stikkontakten ved å trekke i nettkabelen.
Beskytt nettkabelen mot varme, olje og skarpe kanter slik at den ikke påføres skader.
Laderen og batteriet må ikke brukes tilsmusset eller våt. Før bruk rengjør og tørk av apparatet og batteriet.
Ikke åpne lader eller batteri. Det er fare for strømstøt og kortslutning.
For din egen sikkerhets skyld må du sørge for at apparatet kun blir reparert av kvalifiserte fagfolk og at det kun blir brukt originale reservedeler. - Apparatet må ikke brukes av uvedkommende personer, dette gjelder dog ikke hvis de er under oppsyn av en person som har ansvaret for sikkerheten deres eller har fått instruksjoner om hvordan apparatet skal brukes av denne. Uautoriserte personer er f.eks.:
- Personer (inklusive barn) med begrense-de fysiske, sensoriske eller mentale ev-ner
- Personer med manglende erfaring og/eller kunnskap om apparatet.
Barn må være under oppsyn og få opplæring for å sikre at de ikke leker med apparatet.
Tørk av apparatene som skal lagres, og oppbevar dem på et lukket sted. Uvedkommende personer og barn må ikke ha adgang til apparatet.
7 MONTERING (02, 10)
ADVARSEL!
Fare på grunn av ufullstendig montering!
Å drive en ufullstendig montert maskin kan føre til alvorlige personskader.
■ Bruk maskinen kun när den er fullstendig montert!
Batteriet skal først settes i maskinen när den er fullstendig montert!
Før innkobling kontrolleres alle sikkerhets- og beskyttelsesanordninger, for å se at de er på plass og fungerer!
- Rett inn klippehodet (02/1) og teleskopstan-gen (02/2) i forhold til hverandre.
- Skyv koblingen (02/3) og koblingsmotstykket (02/4) inn i hverandre til anslag (02/a).
- Skru fast koblingen (02/3).
Demontere klippehodet fra teleskopstangen
- Skru opp koblingen (02/3).
- Trekk klippehodet (02/1) og teleskopstangen (02/2) fra hverandre (02/b).
Sett på bæreselen på basisapparatet (10).
Den medfølgende bæreselen overfører lasten til overkroppen din.
- Heng bæreselen (10/2) over skulderen.
- Hekt karabinkroken til bæreselen i øyet (10/1) på apparatet.
- Ved å forskyve spennen justerer du lengden til bæreselen slik at du kan bære apparatet komfortabelt.
- Utfør noen arbeidsbevegelser med avslått apparat for å teste lengden på bæreselen. Tilpass lengden på bæreselen etter behov.
8 IGANGSETTING
8.1 Lade batteriet
FORSIKTIG!
Brannfare ved lading!
På grunn av oppvarming av laderen er det fare for brann når den settes på lett antennelig underlag og når den ikke ventileres tilstrekkelig.
Lad opp batteriet helt etter første gangs bruk. Batteriet kan lades i enhver ladetilstand. Avbrutt lading skader ikke batteriet.
MERK
Batteriet er beskyttet mot overlading som følge av den automatiske registreringen av ladetilstanden ved lading, og kan dermed forbli forbundet med laderen i en viss tid, men ikke hele tiden.
Overhold temperaturområdet for lading, ladetiden ved komplett lading samt batteriets driftstid, se tekniske data. Hvis driftstiden forkortes sterkt til tross for komplett lading, er batteriet utbrukt og skal skiftes ut med et nytt originalbatteri.
- Koble lader (01/8) uten batteri (01/7) til strømnettet. LED på støpselet til strømforsyningen lyser grønt.
- Sett batteriet i laderen.
Fare for personskader forårsaket av apparatdeler som løsner
Apparatdeler som løsner under drift, kan føre til alvorlige personskader.
- Kontroller før apparatet slås på om alle apparatdeler er fast påskrudd.
■ Fest skjæreverktøy slik at det ikke kan løsne under drift.
9.1 Forlenge/forkorte teleskopstangen (03)
Teleskopstangen kan justeres trinnløst. Dermed kan lengden tilpasses slik det er nødvendig for arbeidet.
- Klemmeskruen (03/1) skrues opp i pilens retning (03/a) til klemmingen løsner.
- Ved forskyvning i retning (03/c) eller (03/d) stilles nødvendig lengde inn.
- Skru klemskruen (03/1) fast i pilens retning (03/b).
9.2 Svinge klippehode (04, 05)
Klippehodet kan justeres trinnvis mellom -30°, 0°, +30°, +60° og +90° (05). Dermed kan den tilpasses slik det er nødvendig for arbeidet.
ADVARSEL!
Fare for kuttskader
Dersom det gripes inn i skjærekniven mens den fortsetter å gå, består det en fare for kuttskader.
Koble alltid apparatet av før du svinger klippehodet!
- Slå av apparatet og ta ut batteriet.
- Trykk og hold utløserknappen (04/1) inne.
- Sving klippehodet (04/2) til det låser i ønsket posisjon.
- Slipp utløserknappen (04/1).
9.3 Sette inn batteriet (06)
Sette inn batteriet
- Skyv batteriet (06/1) inn i batterisporet (06/2) til det går i lås (06/a).
Trekk ut batteriet
- Trykk og hold utløsertasten (06/3) på batteriet (06/1).
- Trekk ut batteriet (06/1).
9.4 Starte hekksaksen (07)
- Innta en sikker posisjon.
- Ta tak i teleskopstangen med en hånd, og deretter tar du tak i håndtaket med den andre hånden.
- Trykk sikkerhetsbryteren (07/1) forover (07/a), deretter trykker du på på/av-knappen (07/2) (07/b). Apparatet starter.
- Hold på/av-knappen (07/2) under arbeidet. Med en gang du slipper på/av-knappen, slås apparatet av.
- Slipp utløserknappen. Du trenger ikke å holde utløserknappen trykt etter at apparatet har startet. Utløserknappen skal bare hindre at apparatet starter utilsiktet.
Det er økt fare for fall når arbeidet foretas fra en høyere posisjon (f.eks. fra stige).
Arbeid alltid med apparatet fra bakken, og sørg for at du står sikkert.
■ Følg sikkerhetsanvisningene.
Kutt hekken regelmessig, og bare til tillatte tider.
Bare skjær av tynne grener og friske skudd på hekkens overflate, ikke skjær for dypt ned i den.
- Klipp alltid først begge sidene av hekken og deretter klipper du den oppå. På den måten faller ikke det du har klippet ned på området som ikke er klippet ennå.
■ Hekker skal alltid klippes trapesformet. Dette hindrer at de nederste greinene blir nakne (09).
Når du forlater/transporterer apparatet:
Ta ut batteriet og kontroller apparatet for skader etter bruk.
Fare for kuttskader ved inngripen i skarpe og bevegelige apparatdeler samt i skjæreverktøyet.
Slå alltid av apparatet før vedlike-holds-, pleie- og rengjøringsarbeider. Ta ut batteriet.
■ Bruk alltid vernehansker ved vedlike-holds-, stelle- og rengjøringsarbeider.
MERK
Reparasjonsarbeid må kun utføres av AL-KO serviceverksteder eller autoriserte fagbedrifter.
■ Ikke utsett apparatet for fukte.
Etter bruk skal kapslingen og skjærekniven rengjøres med en børste eller klut. Bruk ikke vann og/eller aggressive rengjørings- eller løsningsmidler – korrosjonsfare og skader på plastdeler.
- Etter bruk skal batteriet tas ut, og apparatet kontrolleres for skader.
■ Rengjør skjærekniven, og spray inn med rustbeskyttelsesolje.
■ Kontroller skjærekniven regelmessig. Oppsøk AL-KO serviceverksted ved:
■ Defekt skjærekniv
Sløv skjærekniv
For stor slitasje
■ Kontroller at alle skruer sitter godt.
- Kontroller elektriske kontakter på apparatet for korrosjon, ev. rengjør dem med en fin pensel og deretter spray inn med kontakt-spray.
12 TRANSPORT
Utfør følgende tiltak før transport:
- Slå av maskinen.
- Ta ut batteriet fra apparatet.
- Pakk batteriet forskriftsmessig (se nedenfor).
MERK
Den nominelle effekten til batteriet/batteriene er mindre enn 100 Wh. Overhold derfor følgende transportmerknader!
Det medfølgende li-ion-batteriet er underlagt forskriftene til transport av farlig gods, kan dog transporteres under forenklede betingelser:
Batteriet kan transporteres av den private brukeren på veien uten ytterligere krav når det er riktig pakket inn i originalpakningen og transporten er i privat øyemed. ∅vre vekt-grenser for batterier som sendes separat, skal overholdes:
maks. 30 kg totalvekt per pakke ved transport med bil, jernbane og båt
- ingen øvre vektgrense ved lufttransport, men maks. 2 stk. per pakke
Ved antakelse om skader på batteriet (f.eks. hvis apparatet faller ned) er transport ikke tillatt.
Kommersielle brukere som utfører transporten i sammenheng med hovedbeskjeftigelsen (f.eks. leveranser av og til byggeplasser og demonstrasjoner), kan også gjøre denne forenklingen gjeldende.
I begge tilfellene må tiltak treffes for å forhindre frigjøring av innholdet. I andre tilfeller skal forskriftene til transport av farlig gods overholdes strengt! Ved manglende overholdelse kan senderen og transportøren stå overfor betydelige straffer.
Flere merknader om transport og forsendelse
- Transporter eller send litium-ion-batterier bare i uskadd tilstand.
■ Sikre apparatet slik at utilsiktet igangsetting forhindres under transport.
Sikre apparatet med en sterk ytterpakning (forsendelsesesken). Bruk originalemballasjen fra produsenten så langt som mulig.
Sørg for riktig merking og dokumentasjon av sendingen ved transport eller forsendelse (f.eks. med budservice eller spedisjon):
Ved transport med bil, jernbane og båt må det være satt på et advarselsklistermerke for når batteriet/batteriene ble vedlagt apparatet. Når batteriet/batteriene settes i apparatet, er det ikke nødvendig med advarselsklistermerket fordi den ytre emballasjen/originalemballasjen alltid må tilsvare bestemte forskrifter.
Ved lufttransport må et advarselsklistermerke settes på emballasjen. De øvre vektgrensene for batterier som sendes med apparatet skal overholdes: Maks. 5
kg batterivekt per pakke og maks. 2 stk. per pakke när batteriet/batteriene følger med apparatet.
Vi anbefaler deg å bruke en fagmann til klargjøring av forsendelsen. Vær også oppmerksom på eventuelle, mer detaljerte, nasjonale forskrifter.
13 OPPBEVARING
13.1 Oppbevaring av apparatet
Etter bruk skal apparatet og tilbehørsdelene rengjøres grundig, og – hvis montert – sett på alle beskyttelsesdekslene igjen.
Lagre apparatet på et tørt, låsbart og frostfritt sted.
■ Apparatet skal oppbevares utenfor rekkevidden av barn og uvedkommende personer.
Gjennomfør følgende arbeider før driftspauser som varer lenger enn 30 dager:
■ Rengjør skjærekniven, og spray inn med rustbeskyttelsesolje.
■ Rengjør apparatet grundig og oppbevar det i et tørt rom.
13.2 Oppbevaring av batteri og lader
FARE!
Fare for eksplosjon og brann!
Personer dør eller får alvorlige skader hvis batteriet eksploderer på grunn av lagring i nærheten av åpen ild eller varmekilder.
Lagre batteriet tørt og kjølig. Ikke utsett batteriet for åpen ild eller varmekilder.
MERK
Batteriet er beskyttet mot overlading som følge av den automatiske registreringen av ladetilstanden ved lading, og kan dermed forbli forbundet med laderen i en viss tid, men ikke hele tiden.
Lagre batteriet på et tørt og frostfritt sted ved en lagertemperatur på mellom 0 °C og +35 °C med en ladetilstand på ca. 40 - 60 %.
Lagre ikke batteriet i nærheten av gjenstander av metall eller med syreinnhold på grunn av kortslutningsfaren.
Batteriet må lades igjen etter en viss lagringstid. Følg bruksanvisningen for batteriet for dette.
14 KUNDESERVICE/SERVICE
Ved spørsmål om garanti, reparasjon eller reservedeler henvend deg til det nærmeste AL-KO-serviceverkstedet.
- Elektro- og elektronikkapparater hører ikke til i husholdningsavfallet, men skal tilføres atskilt for avfallshåndtering eller deponering.
Gamle batterier eller batteripakker som ikke er montert fast på det gamle apparatet, må tas av før overlevering. Avfallshåndteringen av disse reguleres av batteridirektivet.
Eiere eller brukere av elektro- og elektronikkapparater er forpliktet av lov til retur etter avsluttet bruk av apparatene.
■ Sluttbrukeren bærer egenansvar for sletting av personopplysninger på det gamle apparatet som deponeres.
Dette gjelder bare for apparater som er installert og solgt i EU-landene og som underligger kravene i EU-direktivet 2012/19/EU. I landene utenfor Den europeiske union kan avvikende bestemmelser for avfallsbehandling av elektro- og elektronikkapparater gjelde.
Merknad om batteridirektivet
■ Gamle batterier og batteripakker hører ikke til i husholdningsavfallet, men skal tilføres atskilt for avfallshåndtering eller deponering!
For sikkert henting av batterier og batteripakker fra elektromaskiner, og for informasjon om deres type eller kjemiske system, følg de videre angivelsene i betjenings- og monteringsanvisningen.
Eiere eller brukere av batterier og batteripakker er forpliktet av lov til retur etter avsluttet bruk av apparatene. Returen begrenser seg til innlevering av mengder som er vanlige i en husholdning.
Gamle batterier kan inneholde skadestoffer eller tungmetaller som kan skade miljøet og føre til helseskader. En vurdering av de gamle batteriene og bruken av resursene som de inneholder, bidrar til å beskytte disse to viktige områdene.
Symbolet med søppelspann med strek over betyr at batterier og batteripakker ikke kan kastes i husholdningsavfallet.
Hvis tegnene Hg, Cd eller Pb i tillegg finnes under søppelspannet, står dette for følgende:
■ Hg: Batteriet inneholder mer enn 0,0005 % kvikksølv
Cd: Batteriet inneholder mer enn 0,002 % kadmium
Pb: Batteriet inneholder mer enn 0,004 % bly Batteripakker og batterier kan leveres gratis inn på følgende steder.
■ offentlige avfallshändterings- eller innsamlingssteder (f.eks. kommunale renovasjonsstasjoner)
■ butikker som fører batterier og batteripakker
■ felles returforetak for retur av gamle apparater-batterier
■ produsentens returnottak (hvis denne ikke er en del av det felles retursystemet)
Dette gjelder bare for batteripakker og batterier som er solgt i EU-landene og som underligger kravene i EU-direktivet 2006/66/EF. I landene utenfor Den europeiske union kan avvikende bestemmelser for avfallsbehandling av batteripakker og batterier gjelde.
16 FEILS∅KING
FORSIKTIG!
Fare for personskader!
Apparatdeler med skarpe kanter og bevegelige apparatdeler kan føre til skader.
■ Bruk alltid vernehansker ved vedlikeholds-, stelle- og rengjøringsarbeider.
| Feil Årsak Utbedring | ||
| Motoren går ikke. Batteri er tomt. Lad opp batteri. | ||
| Batteriet mangler eller sitter ikke korrekt. | ||
| Strømforsyningen er brutt. 1. Ta ut batteriet.2. Rengjør stikkontaktene til appara-tet. | ||
| Motorvernbryteren har slått av motoren pga. overbelast-ning. | ||
| Motoren går ikke jevnt. | ■ Apparatfeil■ Av/på-bryter defekt. | Oppsøk AL-KO serviceverksted. |
| Skjærekniven går varm. Røy-kutvikling. | Det er ikke olje på skjærekni-ven. | 1. Slå av apparatet og fjern batteriet.2. Rengjør skjærekniven, og smør med olje.3. Sett inn batteriet igjen. |
| ■ Skjærekniven er sløv.■ Hakk i skjærekniven. | Oppsøk AL-KO serviceverksted. | |
| Grener kuttes urent. Grener klemmes ofte fast i skjæ-rekniven. | Skjærekniven er sløv. Oppsøk | AL-KO serviceverksted. |
| Glidespillet til skjærekniven er for stort. | Oppsøk AL-KO serviceverksted. | |
| Motoren går, men kniven be-veger seg ikke. | Apparatfeil Oppsøk AL-KO serviceverksted. | |
| Apparatet vibrerer unormalt. Apparatfeil Oppsøk AL-KO serviceverksted. | ||
| Batteriets driftstid reduseres betydelig. | Batteriets levetid er utløpt. Bytt batteri. | |
| Batteriet kan ikke lades opp. Batterikontaktene er tilsmus-set. | Oppsøk AL-KO serviceverksted. | |
| Defekt batteri eller lader. Bestill reservedeler. Oppsøk AL-KO serviceverksted. | ||
| Batteriet er for varmt. La batteriet bli kaldt. | ||
MERK
Ved feil som ikke er oppført i denne tabellen, eller som du ikke selv kan utbedre, må du kontakte vår kundeservice.
17 GARANTI
Vi utbedrer eventuelle material- eller produksjonsfeil på maskinen innenfor den lovmessige foreldelsesfristen for mangelskrav ved at vi velger å foreta en reparasjon eller levere et nytt produkt. Foreldelsesfristen fastlegges ut fra gjeldende lovgivning i landet hvor maskinen ble kjøpt.
Vår garanti gjelder kun ved:
■ overholdelse av bruksanvisningen
Sakkyndig behandling
■ Bruk av originale reservedeler
Garantien gjelder ikke ved:
■ Egenutførte reparasjonsforsøk
■ Egenutførte tekniske endringer
Ikke tiltenkt bruk
Lakkskader som skyldes normal slitasje
■ Slitasjedeler som på reservedelskortet er merket med xxxxxx (x) ramme
Garantitiden begynner å løpe med kjøpet til den første sluttbrukeren. Fakturadatoen er utslagsgivende. Ved garantikrav henvender du deg til din forhandler eller til nærmeste autoriserte kundeservice med denne garantierklæringen og den originale kvitteringen. De lovbestemte mangelfordringene fra kjøper overfor selger forblir uberørt gjennom denne erklæringen.
18 EC-SAMSVARSERKLÆRING
Herved erklærer vi at dette produktet, i denne utførelsen, er i samsvar med kravene i EU-direktivene, EU-sikkerhetsstandardene og de produktspesifikke standardene.
Produkt
Batteridrevet hekksaks
Serienummer
G2033012
Type
HTA 2050
Lydeffektnivå
EN ISO 3744
målt / garantert
86,7 dB(A) / 89,0 dB(A)
Produsent
AL-KO Geräte GmbH
Ichenhauser Str. 14
D-89359 Kötz
EU-direktiver
2006/42/EC
2014/30/EU
2000/14/EC
2011/65/EU
Samsvarserklæring
2000/14/EC vedlegg V
Dokumentasjonsfullmektig
Andreas Hedrich
Ichenhauser Str. 14
D-89359 Kötz
Harmoniserte standarder
EN 62841-1
EN 60745-2-15
EN 55014-1
EN 55014-2
Kötz, 01.09.2017
Wolfgang Hergeth
Managing Director
