ПОСІБНИК КОРИСТУВАЧА HTA 2050 AL-KO

EN 62841-1 EN 60745-2-15 EN 55014-1 EN 55014-2 Kötz, 01.09.2017г. Wolfgang Hergeth Управляющий директорUA 312 HTA 2050 Переклад оригіналу посібника з експлуатації ПЕРЕКЛАД ОРИГІНАЛУ ПОСІБНИКА З ЕКСПЛУАТАЦІЇ

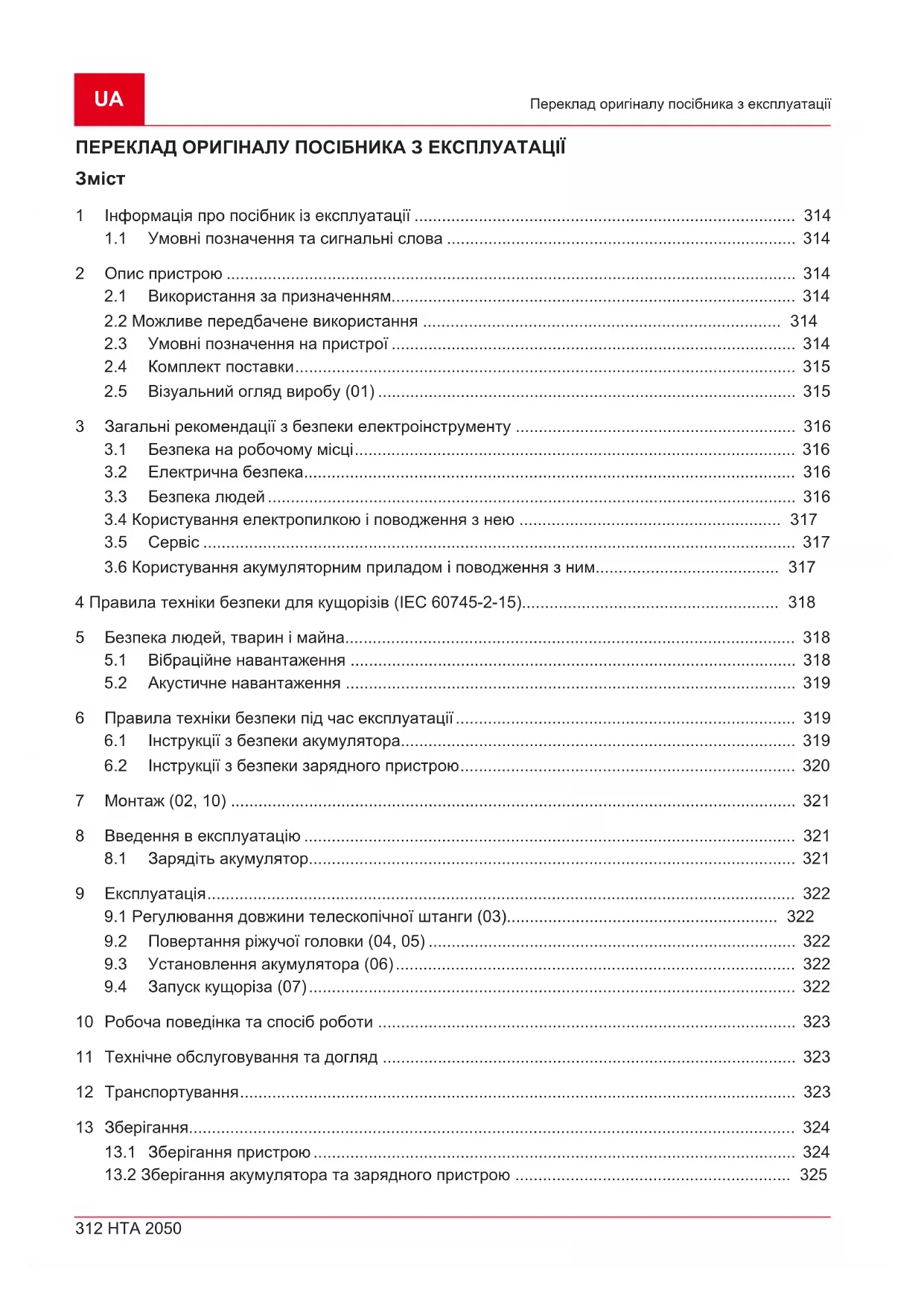

• 1 Інформація про посібник із експлуатації p. 314
• 1.1 Умовні позначення та сигнальні слова p. 314
• 2 Опис пристрою p. 314
• 2.1 Використання за призначенням p. 314

2.2 Можливе передбачене використання .............................................................................. 314

• 2.3 Умовні позначення на пристрої p. 314
• 2.4 Комплект поставки p. 315
• 2.5 Візуальний огляд виробу (01) p. 315
• 3 Загальні рекомендації з безпеки електроінструменту p. 316
• 3.1 Безпека на робочому місці p. 316
• 3.2 Електрична безпека p. 316
• 3.3 Безпека людей p. 316

3.4 Користування електропилкою і поводження з нею ......................................................... 317

3.5 Сервіс ................................................................................................................................. 317

3.6 Користування акумуляторним приладом і поводження з ним........................................ 317

• 4 Правила техніки безпеки для кущорізів (IEC 60745-2-15) p. 318
• 5 Безпека людей, тварин і майна p. 318
• 5.1 Вібраційне навантаження p. 318
• 5.2 Акустичне навантаження p. 319
• 6 Правила техніки безпеки під час експлуатації p. 319
• 6.1 Інструкції з безпеки акумулятора p. 319

6.2 Інструкції з безпеки зарядного пристрою......................................................................... 320

• 7 Монтаж (02, 10) p. 321
• 8 Введення в експлуатацію p. 321
• 8.1 Зарядіть акумулятор p. 321
• 9 Експлуатація p. 322

9.1 Регулювання довжини телескопічної штанги (03)........................................................... 322

• 9.2 Повертання ріжучої головки (04, 05) p. 322
• 9.3 Установлення акумулятора (06) p. 322
• 9.4 Запуск кущоріза (07) p. 322
• 10 Робоча поведінка та спосіб роботи p. 323
• 11 Технічне обслуговування та догляд p. 323
• 12 Транспортування p. 323
• 13 Зберігання p. 324
• 13.1 Зберігання пристрою p. 324
• 13.2 Зберігання акумулятора та зарядного пристрою p. 3254
• 42212_a 313 Переклад оригіналу посібника з експлуатації 14 Сервісне обслуговування p. 325
• 15 Утилізація p. 325
• 16 Усунення несправностей p. 327
• 17 Гарантія p. 328
• 18 Декларація про відповідність стандартам ЄС UA 314 HTA 2050 Інформація про посібник із експлуатації 1 ІНФОРМАЦІЯ ПРО ПОСІБНИК ІЗ ЕКСПЛУАТАЦІЇ p. 329

Німецька версія містить оригінальний по- сібник із експлуатації. Всі інші мовні версії — це переклади оригінального посібника з експлуатації.

Обов'язково прочитайте цей посібник із експлуатації перед введенням в експлуа- тацію. Це є необхідною умовою безпечної та безвідмовної роботи.

Завжди тримайте цей посібник із експлуа- тації під рукою, щоб прочитати його, якщо вам знадобиться інформація про пристрій.

Передавайте пристрій іншим особам тіль- ки разом з цим посібником із експлуатації.

Прочитайте та дотримуйтеся вказівок з техніки безпеки та попереджень, що міс- тяться в цьому посібнику з експлуатації.

1.1 Умовні позначення та сигнальні слова

Вказує на небезпечну ситуацію, яка, якщо її не уникнути, призводить до смерті або серйозних травм. ПОПЕРЕДЖЕННЯ! Вказує на потенційно небезпечну ситу- ацію, яка, якщо її не уникнути, може призвести до смерті або серйозних

Вказує на потенційно небезпечну ситу- ацію, яка, якщо її не уникнути, може призвести травмування легкої та се- редньої тяжкості.

Вказує на ситуацію, яка, якщо її не уникнути, може призвести до майново-

Спеціальні вказівки для кращого розу- міння та полегшення роботи. 2 ОПИС ПРИСТРОЮ У цьому посібнику описано ручний акуму- ляторний кущоріз.

2.1 Використання за призначенням

Пристрій призначений для видалення тонких гілок та свіжих пагонів з живоплоту та кущів з землі. Під час роботи з висоторізом користу- вач обов'язково повинен зайняти стійке поло- ження та міцно стояти на землі (08). Діаметр обрізаних гілок не повинен перевищу- вати 16мм. Кущоріз можна використовувати тільки з таки- ми компонентами:

Літій-іонний акумулятор B50 Li, № замов- лення: 113559

Зарядний пристрій — C30 Li, № замовлен- ня: 113560 / TC30 Li, № замовлення:

Цей пристрій призначено для приватного вико- ристання. Будь-яке інше використання або не- санкціоновані зміни та доповнення конструкції вважаються використанням не за призначен- ням і призводять до анулювання гарантії, а та- кож втрати відповідності (знак CE) та відмови від будь-якої відповідальності за шкоду, завда- ну користувачеві або третій стороні виробни-

2.2 Можливе передбачене використання

Заборонено знімати та блокувати захисні пристосування, наприклад, фіксуючи кно- пку вмикання / вимикання на скобах.

Не слід експлуатувати пристрій в потенцій- но вибухонебезпечних умовах.

Не користуйтеся приладом під час дощу.

Заборонено обрізати за допомогою при- строю мокрі живоплоти і кущі. Пристрій не призначений для комерційного ви- користання в громадських парках, на спортив- них майданчиках, у сільському та лісовому господарствах.

2.3 Умовні позначення на пристрої

Будьте особливо обережні під час користування пристроєм. Перед введення в експлуатацію прочитайте посібник з експлуата- ції!442212_a 315 Опис пристрою

Носіть захисні окуляри! Надягніть навушники! Надягніть респіратор! Не використовуйте під час дощу! Бережіть пристрій від вологи! Носіть безпечне взуття! Надягайте захисні рукавиці! Надягніть захисну каску! Гострий ніж! Небезпека викидання сторонніх

Дотримуйтеся відстані від кабелів високої напруги!

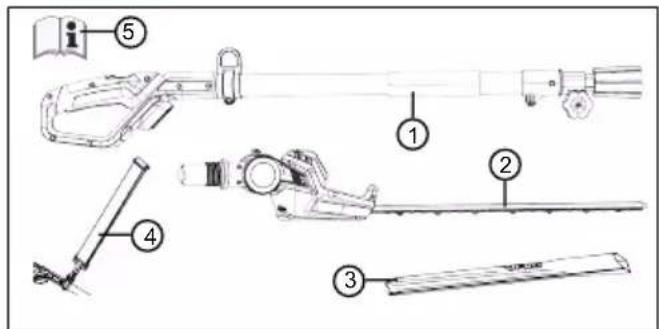

2.4 Комплект поставки

Після розпаковування перевірити комплек- тність поставки.

Акумулятор й зарядний пристрій не входять в комплект поставки.

1 Ручка з телескопічною штангою 2 Ріжуча головка з шарніром 3 Захисний кожух для ножа 4 Ремінь для перенесення 5 Посібник з експлуатації

2.5 Візуальний огляд виробу (01)

На малюнку (01) наведено візуальний огляд

Номер компонента 1 Ручка з вимикачем із блокуван- ням і кнопкою вмикання/вимикан-

2 Телескопічна штанга 3 Затискний гвинтUA 316 HTA 2050 Загальні рекомендації з безпеки електроінструменту Номер компонента 4 Петля ременя для перенесення 5 Ріжуча головка з шарніром 6 Ніж 7 Акумулятор із фіксатором* 8 Зарядний пристрій з мережевою

9 Захисний кожух для ножа 10 Ремінь для перенесення 11 Посібник з експлуатації *Не входить у комплект поставки. 3 ЗАГАЛЬНІ РЕКОМЕНДАЦІЇ З БЕЗПЕКИ ЕЛЕКТРОІНСТРУМЕНТУ ПОПЕРЕДЖЕННЯ! Ознайомтеся з усіма правилами тех- ніки безпеки, інструкціями, ілюстра- ціями і технічними характеристика- ми, які входять в комплект поста- чання цього електроінструменту. Недотримання вказівок з техніки без- пеки та інструкцій може призвести до ураження електричним струмом, поже- жі та (або) серйозних травм.

Зберігайте правила техніки безпе- ки та вказівки для використання в майбутньому. Позначення «електроінструмент», що вико- ристовується в вказівках по техніці безпеки, стосується і електроінструментів, що пра- цюють від мережі (з мережевим кабелем), і е- лектроінструментів, що працюють від аку- мулятора (без мережевого кабелю).

3.1 Безпека на робочому місці

Робоча зона має бути чистою та добре освітленою. Безлад і погане освітлення — супутники нещасних випадків.

Забороняється використовувати цей е- лектроприлад у вибухонебезпечному середовищі, де є легкозаймисті рідини, гази чи пил. Електроприлади створюють іскри, від яких пил і гази можуть загорітися.

Користуючись електроприладом, три- майте дітей та інших осіб на безпечній відстані. Якщо ви відволічетеся, ви може- те втратити контроль над електроприла-

3.2 Електрична безпека

Уникайте фізичного контакту із зазем- леними поверхнями, наприклад труба- ми, радіаторами, плитами та холодиль- никами. У разі заземлення тіла збільшу- ється ризик ураження електричним стру-

Бережіть електроінструмент від дощу чи вологи. Потрапляння води в електро- прилад підвищує ризик ураження елек- тричним струмом.

Будьте уважні, слідкуйте за своїми дія- ми і керуйтеся здоровим глуздом під час роботі з електроприладом. Не кори- стуйтеся електроприладом, якщо ви стомлені або знаходитеся під впливом наркотичних засобів, алкоголю чи ме- дикаментів. Короткочасна неуважність під час роботи з електроприладом може спри- чинити серйозну травму.

Користуйтеся засобами індивідуально- го захисту й обов’язково надягайте за- хисні окуляри. Залежно від способу й умов використання електроприладу такі засоби індивідуального захисту, як пилоза- хисна маска, нековзке захисне взуття, шо- лом і засоби захисту органів слуху, суттєво знижують ризик отримання травми.

Уникайте ненавмисного увімкнення. Пе- реконайтеся, що електроприлад ви- мкнений, перш ніж підключати його до джерела живлення та (або) акумулято- ра, брати в руки або переносити. Не но- сіть електроприлад, тримаючи палець на вимикачі, і не підключайте увімкнений е- лектроінструмент до мережі. Це може при- звести до нещасного випадку.

Перед увімкненням електроприладу зні- міть із нього інструменти для регулю- вання та гайкові ключі. Інструмент або ключ, що знаходиться на деталі електроін- струменту, яка обертається, може завдати травм.442212_a 317 Загальні рекомендації з безпеки електроінструменту

Уникайте незручного положення тіла. Виберіть стійку позу і зберігайте рівно- вагу. Це дасть змогу краще контролювати електроприлад у непередбачених ситуаці-

Носіть підходящий одяг. Не вдягайте просторий одяг або прикраси. Тримай- те волосся і одяг на безпечній відстані від деталей, які рухаються. Просторий одяг, прикраси та довге волосся можуть заплутатися в таких деталях.

Якщо передбачено встановлення при- строїв для відсмоктування і утримання пилу, переконайтеся, що вони під'єдна- ні і використовуються правильно. За- стосування таких пристроїв знижує ризики, що виникають внаслідок запиленості.

Не зважуйте себе в неправильному на- прямку і не ігноруйте правила безпеки для електроінструментів, навіть якщо ви знайомі з електроінструментом після його багаторазового використання. Не- дбале поводження може призвести до сер- йозних травм протягом декількох секунд.

3.4 Користування електропилкою і

Не перевантажуйте електроприлад. Ви- користовуйте для виконання роботи відповідний електроприлад. Задля мак- симальної ефективні й безпеки не виходь- те за межі вказаного діапазону потужності.

Не користуйтеся електроприладом із несправним вимикачем. Електроприлад, який неможливо ввімкнути або вимкнути, є небезпечним і потребує ремонту.

Перш ніж налаштовувати електропри- лад, замініть запчастини інструменту а- бо помістіть пристрій на зберігання, ви- тягніть штепсель з розетки і (або) витяг- ніть знімний акумулятор. Це унеможли- вить ненавмисне увімкнення електропил-

Зберігайте електроприлад, що не вико- ристовується, у недосяжному для дітей місці. Не дозволяйте використовувати електроприлад особам, які не знайомі з ним або не прочитали ці інструкції. У ра- зі використання недосвідченими особами електроприлади є небезпечними.

Ретельно виконуйте обслуговування е- лектроприладів і насадок. Слідкуйте, щоб рухомі деталі бездоганно працюва- ли і не защемлялися, та щоб не було зламаних і пошкоджених деталей, які порушують роботу електроприладу. Пе- ред застосуванням електроприладу від- ремонтуйте пошкоджені частини. Причи- ною багатьох нещасних випадків є нена- лежний догляд за електроприладом.

Ріжучий інструмент має бути завжди чи- стим і гострим. Ретельно доглянутий рі- жучий інструмент із гострими лезами мен- ше защемлюється і легший у керуванні.

Використовуйте електроінструмент, на- садки тощо відповідно до цих інструк- цій. Ураховуйте умови використання та характер роботи. Використання електро- приладу не за призначенням може призве- сти до виникнення небезпечних ситуацій.

Стежте за тим, щоб ручки і долонна ча- стина рукавиці були сухими і чистими, без найменших слідів масла або масти- ла. Слизькі ручки і долонна частина рука- виці не дозволяють забезпечити безпечну експлуатацію і контроль потужності в непе- редбачених ситуаціях.

Доручайте ремонт електроприладу ли- ше кваліфікованим спеціалістам, що ви- користовують оригінальні запчастини. Це гарантує, що електроприлад і надалі буде безпечним для використання.

У жодному разі не виконуйте обслуго- вування зруйнованих акумуляторів. Об- слуговування акумуляторів дозволено здійснювати тільки виробнику або його сервісній службі.

3.6 Користування акумуляторним

приладом і поводження з ним

Заряджайте акумулятори тільки за до- помогою зарядного пристрою, рекомен- дованого виробником. Якщо зарядний пристрій, який підходить для певного виду акумуляторів, використовується з іншими акумуляторами, існує небезпека пожежі.

Використовуйте в електроприладі лише призначені для цього акумулятори. Ви- користання інших акумуляторів може при- звести до травмування або пожежі.

Тримайте акумулятори якомога далі від скріпок, монет, ключів, цвяхів, гвинтів та інших дрібних металевих предметів, які можуть викликати замикання контак- тів. Замикання контактів акумулятора мо- же спричинити опіки або пожежу.UA 318 HTA 2050 Правила техніки безпеки для кущорізів (IEC 60745-2-15)

За неправильного використання з аку- мулятора може потекти рідина. Уникай- те контакту з нею. У разі контакту про- мийте уражене місце водою. Якщо ріди- на потрапила в очі, зверніться по ме- дичну допомогу. Рідина, що витікає з аку- мулятора, може викликати подразнення шкіри або опіки.

Не використовуйте пошкоджений або модифікований акумулятор. Пошкодже- ний або модифікований акумулятор мо- жуть поводити себе непередбачувано і спричинити пожежу, вибух або пошкоджен-

Тримайте акумулятор якомога далі від вогню або високих температур. Вогонь або температура вище 130°C можуть спричинити вибух.

Дотримуйтесь інструкцій з заряджання і в жодному разі не заряджайте акумуля- тор або акумуляторний інструмент поза діапазоном температур, зазначених у посібнику з експлуатації. Неправильне заряджання або заряджання поза затвер- дженим діапазоном температур можуть привести до руйнування акумулятора і під- вищення пожежонебезпеки. 4 ПРАВИЛА ТЕХНІКИ БЕЗПЕКИ ДЛЯ КУЩОРІЗІВ (IEC 60745-2-15)

Тримайте руки, ноги й інші частини тіла на безпечній відстані від ножа. Не нама- гайтеся прибирати обрізки чи тримати матеріал, коли ніж рухається. Застряглі обрізки можна видаляти тільки якщо пристрій вимкнено. Секундна неуваж- ність під час користування кущорізом може спричинити серйозні травми.

Якщо потрібно перенести кущоріз, до- чекайтеся зупинки ножа і візьміть при- лад за ручку. Під час транспортування або зберігання кущоріза завжди надя- гайте захисний чохол. Обережне пово- дження з пристроєм зменшує небезпеку поранення ножем.

Тримайте електроінструмент за ізольо- вану частину ручки, так як ніж може контактувати з прихованими електрич- ними лініями або кабелем живлення. Контакт ножа зі струмопровідної лінією мо- же наражати металеві частини пристроїв на напругу і призвести до удару електрич- ним струмом.

Тримайте кабель якомога далі від зони різання. Під час роботи кабель може бути прихований в кущах і його можна випадко- во розірвати. 5 БЕЗПЕКА ЛЮДЕЙ, ТВАРИН І

Враховуйте, що оператор несе відпові- дальність за нещасні випадки та збитки, нанесені людям та їх власності.

Пристрій слід використовувати лише для тих завдань, для яких він передбачений. Нецільове використання може призвести до травм і матеріальних збитків.

Не можна вмикати пристрій, якщо в робо- чій зоні перебувають люди та тварини.

Тримайте пристрій на безпечній відстані від людей та тварин або вимкніть його в разі наближення людей або тварин.

5.1 Вібраційне навантаження

ПОПЕРЕДЖЕННЯ! Небезпека вібрації Фактичне значення вібраційної емісії під час використання пристрою може відрізнятися від заявленого виробни- ком значення. Спостерігайте за наве- деними нижче факторами впливу до а- бо під час використання:

Чи використовується пристрій за призначенням?

Чи матеріал розрізаний або обро- блений правильно?

Чи пристрій перебуває в робочому

Чи правильно загострений або встановлений різальний інстру-

Чи встановлені кронштейни і, якщо потрібно, додаткові вібраційні руч- ки, і чи щільно вони з'єднані з при-

Експлуатуйте пристрій тільки з частотою о- бертання двигуна, необхідною для вико- нання окремої роботи. Уникайте макси- мальної частоти обертання, щоб знизити рівень шуму і вібрації.

Через неправильну експлуатацію та тех- нічне обслуговування шум і вібрація при- строю можуть підвищитися. Це завдає шкоди здоров'ю людини. У таких випадках442212_a 319 Правила техніки безпеки під час експлуатації негайно вимкніть пристрій і зверніться за його ремонтом в авторизований сервісний

Ступінь вібраційного навантаження зале- жить від виконуваної роботи або викори- стання пристрою. Оцініть і встановіть від- повідні перерви в роботі. В результаті ві- браційне навантаження протягом всього робочого часу буде значно знижено.

Тривала експлуатація пристрою наражає оператора на вібрації і може викликати проблеми з кровообігом (симптом «білого пальця»). Щоб зменшити цей ризик, носіть рукавички та тримайте руки в теплі. У разі виявлення симптому «білого пальця» не- гайно зверніться до лікаря. До цих симпто- мів належать: оніміння, втрата чутливості, поколювання, свербіж, біль, слабкість, змі- на кольору або стану шкіри. Зазвичай ці симптоми впливають на пальці, руки або пульс. За низьких температур ризик зро-

Робіть під час робочого дня тривалі пере- рви, щоб відпочити від шуму і вібрацій. Плануйте свою роботу так, щоб розділити експлуатацію пристроїв, які створюють сильні вібрації, на кілька днів.

Якщо ви відчуваєте дискомфорт або дисхромії шкіри під час використання при- строю в руках, негайно припиніть роботу. Встановіть достатні перерви в роботі. Ро- бота без достатніх перерв може призвести до місцевої вібраційної хвороби.

Мінімізуйте ризик впливу вібрації. Виконуй- те обслуговування пристрою відповідно до інструкцій в посібнику з експлуатації.

Якщо обладнання використовується часто, зверніться до дилера, щоб придбати анти- вібраційні аксесуари (наприклад, ручки).

Уникайте роботи з пристроєм за темпера- тури нижче 10 °C. У плані роботи визна- чте, як можна обмежити вібраційне наван-

5.2 Акустичне навантаження

Деякого акустичного навантаження, спричине- ного цим пристроєм, не можна уникнути. Вико- нуйте шумні роботи у встановлені і визначені терміни. За потреби слід враховувати вказівки щодо «тихих годин» і обмежувати тривалість роботи найбільш необхідною. Для забезпечен- ня особистого захисту та захисту осіб, які пе- ребувають поблизу, необхідно носити беруші. 6 ПРАВИЛА ТЕХНІКИ БЕЗПЕКИ ПІД ЧАС ЕКСПЛУАТАЦІЇ ПОПЕРЕДЖЕННЯ! Небезпека електромагнітного поля Під час експлуатації цей електропри- лад створює електромагнітне поле. За певних умов це поле може впливати на роботу активних і пасивних медич- них імплантатів.

Щоб знизити ризик серйозних трав- м і смерті, особам із медичними імплантатами ми рекомендуємо перед використанням цього елек- троприладу проконсультуватися з лікарем та виробником медичного імплантату.

Перед обрізанням огляньте живоплоти і кущі на предмет прихованих сторонніх предметів, наприклад дротів, дротяних огорож, ліній електропередач, садових ін- струментів, пляшок, і видаліть їх.

Переміщайте і транспортуйте пристрій так, щоб люди і тварини не могли торкнутися ножа. Перед транспортуванням надягніть на ніж захисний чохол.

Не тримайте зрізані гілки під час експлуа-

Вимкніть пристрій та дочекайтеся, доки ніж не зупиниться, перш ніж видалити застря-

Вийміть акумулятор з пристрою і витягніть захисний чохол з ножа під час:

роботи з перевірки, введення в експлу- атацію та очищення

Залишення пристрою без нагляду

Роботи з технічного обслуговування та

6.1 Інструкції з безпеки акумулятора

У цьому розділі описано всі загальні правила з техніки безпеки та попередження, яких слід дотримуватися під час використання акумуля- тора. Прочитайте ці інструкції!UA 320 HTA 2050 Правила техніки безпеки під час експлуатації

Використовуйте лише акумулятори, при- значені для пристроїв компанії AL-KO, які працюють від акумулятора. Заряджайте а- кумулятор лише за допомогою зарядного пристрою AL-KO з комплекту.

Перед використанням витягніть новий аку- мулятор із оригінальної упаковки.

Повністю зарядіть акумулятор перед пер- шим використанням і завжди використо- вуйте вказаний зарядний пристрій. Завжди дотримуйтесь інформації щодо заряджан- ня акумулятора, яка міститься в цьому по- сібнику з експлуатації.

Не використовуйте акумулятор в пожежо- та вибухонебезпечних середовищах.

Не наражайте акумулятор на вплив вологи і вогкості під час експлуатації пристрою.

Захищайте акумулятор від впливу тепла, мастила та вогню, щоб уникнути його по- шкодження й витоку пари та рідкого елек-

Не розряджайте та не кидайте акумуля-

Не використовуйте забруднений або воло- гий акумулятор. Перед використанням аку- мулятора очистіть його чистою сухою ган- чіркою та висушіть.

Не відкривайте, не розбирайте та не по- дрібнюйте акумулятор. Це призведе до у- раження електричним струмом або корот- кого замикання.

Акумулятор заборонено використовувати стороннім особам, а саме: якщо вони пе- ребувають під наглядом особи, відпові- дальної за їхню безпеку, або пройшли ін- структаж із експлуатації акумулятора. Сто- ронні особи включають, наприклад:

осіб (в тому числі дітей) із обмеженими фізичними, сенсорними або розумови- ми можливостями;

осіб, які не мають досвіду та (або) знань про пристрій.

Діти повинні перебувати під наглядом, і їм необхідно заборонити бавитися з акумуля-

Не залишайте акумулятор в зарядному пристрої надовго. Для тривалого зберіган- ня слід вийняти акумулятор із зарядного

Виймайте акумулятор із пристрою, якщо не використовуєте його.

Зберігайте акумулятор у сухому закритому місці. Тримайте прилад якнайдалі від дже- рел тепла та прямих сонячних променів. Доступ неавторизованих осіб та дітей до акумулятора заборонено.

6.2 Інструкції з безпеки зарядного

У цьому розділі описано всі загальні правила з техніки безпеки та попередження, яких слід дотримуватися під час використання зарядно- го пристрою. Прочитайте ці інструкції!

Використовуйте пристрій тільки за призна- ченням, тобто, для заряджання зазначе- них акумуляторів. Вставляйте в зарядний пристрій виключно оригінальні акумулято- ри AL-KO.

Перед кожним використанням перевіряйте увесь пристрій, у тому числі, кабель жив- лення та відсік для акумулятора на пред- мет пошкоджень. Використовуйте тільки справний пристрій.

Не використовуйте пристрій в пожежо- та вибухонебезпечних середовищах.

Використовуйте пристрій виключно в при- міщенні та не наражайте його на вплив до- щу або вологи.

Завжди ставте зарядний пристрій на до- бре провітрювану та негорючу поверхню, оскільки він нагрівається під час заряджен- ня. Звільніть вентиляційні отвори та не на- кривайте пристрій.

Перед підключенням зарядного пристрою переконайтеся в наявності напруги мережі, зазначеної в розділі «Технічні характери-

Підключайте кабель живлення виключно до зарядного пристрою та використовуйте його за призначенням. Не переносьте за- рядний пристрій за кабель живлення та не тягніть за штекер, виймаючи кабель жив- лення з розетки.

Захищайте шнур живлення від тепла, мастила та гострих країв, щоб уникнути його пошкодження.

Не використовуйте забруднені або вологі зарядний пристрій й акумулятор. Перед використанням очистіть та висушіть при- стрій й акумулятор.

Не відкривайте зарядний пристрій й акуму- лятор. Це призведе до ураження електрич- ним струмом або короткого замикання.442212_a 321 Монтаж (02, 10)

Задля власної безпеки доручайте ремонт приладу лише кваліфікованим спеціаліс- там, що використовують оригінальні зап-

Пристрій заборонено використовувати сто- роннім особам, а саме: якщо вони перебу- вають під наглядом особи, відповідальної за їхню безпеку, або пройшли інструктаж із експлуатації пристрою. Сторонні особи включають, наприклад:

осіб (в тому числі дітей) із обмеженими фізичними, сенсорними або розумови- ми можливостями;

осіб, які не мають досвіду та (або) знань про пристрій.

Діти повинні перебувати під наглядом, і їм необхідно заборонити бавитися з пристро-

Зберігайте пристрій у сухому закритому місці. Доступ неавторизованих осіб та ді- тей до пристрою заборонено. 7 МОНТАЖ (02, 10) ПОПЕРЕДЖЕННЯ! Небезпека через неповний монтаж! Використання пристрою, змонтованого не в повному обсязі, може призвести до серйозних травм.

Пристрій слід використовувати тільки за умови завершення монта- жу в повному обсязі!

Акумулятор слід вставляти в при- стрій тільки за умови завершення монтажу в повному обсязі!

Перед увімкненням перевірити на- явність та функціональність всіх запобіжних й захисних пристроїв! Монтаж ріжучої головки на телескопічній

1. Вирівняйте ріжучу головку (02/1) і телеско-

пічну штангу (02/2) відносно один одного.

2. Повністю вставте (02/a) муфту (02/3) і зчіп-

ну деталь муфти (02/4) одну в одну.

3. Закрутіть муфту (02/3).

Демонтаж ріжучої головки з телескопічної

1. Відкрутіть муфту (02/3).

2. Вийміть (02/b) ріжучу головку (02/1) і теле-

скопічну штангу (02/2) одна з одної. Встановлення ременя для перенесення на базовому агрегаті (10) Ремінь для перенесення, що входить у комп- лект постачання, передає навантаження на верхню частину тулуба.

1. Навісьте ремінь для перенесення (10/2)

2. Навісьте гаки карабіна ременя для перене-

сення через петлі (10/1) на пристрої.

3. Відрегулюйте довжину ременя, переміщу-

ючи пряжку, так, щоб пристрій було зручно переносити.

4. Виконайте кілька робочих рухів із вимкне-

ним пристроєм, щоб перевірити довжину ременя. За потреби відрегулюйте довжину

8 ВВЕДЕННЯ В ЕКСПЛУАТАЦІЮ

8.1 Зарядіть акумулятор

Пожежонебезпека під час заряджан-

Нагрівання зарядного пристрою може призвести до пожежі, якщо його поста- вити на легкозаймисті поверхні і не за- безпечити достатню вентиляцію.

Завжди використовуйте зарядний пристрій на негорючій поверхні й у негорючому середовищі.

За потреби: Звільніть вентиляційні

Акумулятор слід повністю зарядити пе- ред першим використанням. Акумуля- тор можна заряджати на будь-якому етапі розрядження. Переривання заря- дження не впливає на стан акумулято-

Завдяки автоматичному розпізнаванню рівня заряду під час заряджання аку- мулятор захищено від перевантаження і, таким чином, може залишатися в за- рядному пристрої протягом певного ча- су, але не постійно. Дотримуйтеся діапазону температур для заря- джання акумулятора, тривалості заряджання за повного заряджання та тривалості роботиUA 322 HTA 2050 Експлуатація акумулятора, див. технічні характеристики. Як- що тривалість роботи акумулятора скорочу- ється, незважаючи на повне заряджання, це означає, що його ресурс вичерпано і його слід замінити на новий оригінальний акумулятор.

1. Підключіть зарядний пристрій (01/8) без а-

кумулятора (01/7) до мережі. Світлодіод на блоці живлення штекера горить зеленим.

2. Вставте акумулятор у зарядний пристрій.

Світлодіод на блоці живлення штекера горить червоним. Процес зарядження розпочався.

Заряджання завершується, коли сиг- нальна лампочка на блоці живлення світиться зеленим кольором. Акумуля- тор повністю заряджено.

3. Від'єднайте зарядний пристрій від мережі

4. Вийміть акумулятор з зарядного пристрою.

9 ЕКСПЛУАТАЦІЯ ПОПЕРЕДЖЕННЯ! Небезпека пошкодження в результа- ті ослаблення деталей пристрою Під час експлуатації ослаблені деталі пристрою можуть привести до серйоз-

Перед перемиканням пристрою пе- реконайтеся, що всі деталі при- строю міцно закріплені.

Прикріпіть ріжучі інструменти так, щоб вони не могли від'єднатися під час роботи.

9.1 Регулювання довжини телескопічної

штанги (03) Довжина телескопічної штанги регулюється плавно. Завдяки цьому можна вибрати та встановити необхідну для обрізки довжину

1. Відкручуйте затискний гвинт (03/1) у на-

прямку стрілки (03/a), доки затискач не бу- де розблоковано.

2. Встановіть необхідну довжину, закручуючи

його в напрямку (03/c) або (03/d).

3. Закрутіть затискний гвинт (03/1) у напрям-

9.2 Повертання ріжучої головки (04, 05)

Ріжучу головку можна плавно повертати (05) під кутами -30°, 0°, +30°, +60° і +90°. Завдя- ки цьому можна вибрати та встановити необ- хідний для обрізки кут штанги. ПОПЕРЕДЖЕННЯ! Небезпека порізів! Небезпека порізів у разі контакту рук із

Завжди вимикайте пристрій, перш ніж повернути ріжучу головку!

1. Вимкніть пристрій і вийміть акумулятор.

2. Натисніть і утримуйте кнопку блокування

3. Обертайте ріжучу головку (04/2), доки вона

не зафіксується у потрібному положенні.

4. Відпустіть кнопку блокування (04/1).

9.3 Установлення акумулятора (06)

відсіку акумулятора (06/1) до клацання. Виймання акумулятора

1. Натиснути та утримувати кнопку розблоку-

вання (06/3) на акумуляторі (06/1).

2. Вийміть акумулятор (06/1).

9.4 Запуск кущоріза (07)

1. Зайняти стійке положення.

2. Тримайте телескопічну штангу однією ру-

кою, а іншою охопіть ручку.

3. Поверніть вимикач із блокуванням (07/1)

вперед (07/a), потім натисніть (07/b) кнопку вмикання/вимикання (07/2). Пристрій запу-

4. Під час роботи утримуйте кнопку вмикан-

ня/вимикання (07/2) натиснутою. Пристрій вимикається відразу ж після відпускання кнопки вмикання/вимикання.

5. Відпустити кнопку блокування. Після за-

пуску пристрою не потрібно утримувати кнопку блокування. Кнопка блокування по- винна перешкоджати випадковому запуску пристрою.442212_a 323 Робоча поведінка та спосіб роботи 10 РОБОЧА ПОВЕДІНКА ТА СПОСІБ

ПОПЕРЕДЖЕННЯ! Підвищена небезпека падіння Існує підвищена небезпека падіння, як- що роботу виконують з підвищеного рівня (наприклад, сходи).

Завжди працюйте з пристроєм із землі і переконайтеся в тому, що ви стоїте на твердому ґрунті.

Дотримуйтеся правил техніки без-

Підрізайте живоплоти регулярно і тільки в дозволений час.

Зрізайте тільки тонкі гілки і свіжі пагони на поверхні живоплоту; не ріжте занадто гли-

Спочатку обріжте живопліт з обох боків, а вже потім — зверху. Таким чином обрізки не потраплятимуть у ще не оброблені зо-

Живопліт слід обрізати у вигляді трапеції. Це перешкоджає оголенню нижніх гілок (09).

Скошену траву виймають, коли пристрій знаходиться у вертикальному положенні.

Коли ви залишаєте пристрій на зберіганні/ транспортуєте його:

Надягніть захисний чохол.

Після використання вийміть акумулятор і перевірте пристрій на наявність пошко-

11 ТЕХНІЧНЕ ОБСЛУГОВУВАННЯ ТА

ПОПЕРЕДЖЕННЯ! Небезпека порізів! Небезпека отримання різаних ран під час контакту з гострими рухомими де- талями пристрою і ріжучим інструмен-

Завжди вимикайте пристрій перед технічним і сервісним обслугову- ванням і очищенням. Вийміть аку-

Завжди носіть захисні рукавички під час технічного обслуговування, догляду та очищення.

Для виконання ремонту звертайтеся до спеціалізованої майстерні або сер- вісного центру AL-KO.

Не піддавайте пристрій впливу вологи.

Після кожного використання корпус і ріжу- чий елемент слід чистити щіткою або тка- ниною. Задля уникнення корозії та пошко- дження елементів з пластику для очищен- ня не можна використовувати воду та (а- бо) агресивні миючі засоби, а також роз-

Після кожного використання слід виймати акумулятор і проводити візуальний огляд пристрою на наявність пошкоджень.

Очищайте ніж і змащуйте антикорозійною

Регулярно перевіряйте ножі. Зверніться до сервісного центру компанії AL-KO якщо:

Перевірте міцність фіксації всіх різьбових

Перевірте електричні контакти на наяв- ність корозії, в разі необхідності контакти слід зачистити металевою щіткою та обро- бити спреєм для електричних контактних

12 ТРАНСПОРТУВАННЯ Перед транспортуванням виконайте наведені нижче заходи:UA 324 HTA 2050

1. Вимкніть пристрій.

2. Вийміть акумулятор з пристрою.

Номінальна потужність акумулятора становить менше 100 Вт · год. Дотри- муйтеся наведених нижче вказівок що- до транспортування! Літій-іонний акумулятор підлягає закону про перевезення небезпечних вантажів, але його можна транспортувати за спрощених умов:

Приватні користувачі можуть транспорту- вати неушкоджений акумулятор без будь- яких додаткових вимог дорожнім транспор- том виключно в упаковці для роздрібного продажу для особистих цілей. Дотримуй- тесь обмежень щодо ваги для окремо аку- муляторів, які надсилаєте окремо:

загальна вага максимум 30кг на упа- ковку під час транспортування автомо- більним, залізничним і морським тран-

немає обмежень щодо ваги для пові- тряного транспорту, але максимум 2 штуки на упаковку

Якщо акумулятор імовірно пошкоджений (наприклад, через падіння пристрою), пе- ревезення заборонено.

Комерційні користувачі, які виконують пе- ревезення в зв'язку зі своєю основною ді- яльністю (наприклад, поставки на буді- вельні майданчики або місця навантажен- ня та з них), можуть також скористатися цим спрощенням. В обох вищезгаданих випадках слід вжити примусових заходів, щоб запобігти витоку вмісту. В інших випадках слід суворо дотриму- ватися правил про небезпечні вантажі! Недо- тримання загрожує відправнику і, можливо, пе- ревізнику суворим покаранням. Інші вказівки щодо транспортування та

Транспортуйте або надсилайте літій-іон- ний акумулятор тільки в непошкодженому

Закріпіть пристрій так, щоб запобігти не- навмисному введенню в експлуатацію під час транспортування.

Поставте пристрій в тверду зовнішню упа- ковку (коробку). Якщо можливо, використо- вуйте оригінальну упаковку виробника.

Перевіряйте правильність маркування та документації про надсилання під час тран- спортування і надсилання (наприклад, кур'єрською або експедиторської служ-

Під час транспортування на автомо- більному, залізничному і морському транспорті на упаковці повинні бути на- ліплені попереджувальні наліпки про те, коли акумулятори було вставлено в пристрій. Якщо акумулятори було вставлено або вбудовано в пристрої, то не потрібно жодної попереджуваль- ної наліпки, оскільки зовнішня/оригі- нальна упаковка вже відповідають пев- ним правилам.

У разі повітряного транспорту на упа- ковку повинна бути наліплена попере- джувальна наліпка. Дотримуйтесь об- межень щодо ваги для акумуляторів, що постачаються разом з пристроєм: максимум 5кг ваги акумулятора на у- паковку і максимум 2штуки на упаков- ку, якщо акумулятори прикріплено до

Дізнайтеся у свого постачальника послуг, чи можливе транспортування, і покажіть свою посилку. Рекомендуємо звернутися до фахівця з небез- печних вантажів для підготування до надси- лання. Також дотримуйтеся діючих національ- них приписів. 13 ЗБЕРІГАННЯ

13.1 Зберігання пристрою

Після кожного використання ретельно очи- щайте пристрій та приладдя і за потреби встановлюйте всі захисні кришки.

Зберігайте пристрій у сухому захищеному від морозу місці, яке зачиняється.

Тримайте пристрій поза досяжністю дітей і неавторизованих осіб. В разі тривалого зберігання понад 30 днів не- обхідно виконати наступні дії:

Очищайте ніж і змащуйте антикорозійною

ретельно очистити пристрій, зберігати в сухому приміщенні.442212_a 325 Сервісне обслуговування

13.2 Зберігання акумулятора та зарядного

Вибухо- та пожежонебезпека! Вибух акумулятора призведе до смерті або серйозних травм в результаті збе- рігання біля відкритого полум'я або джерел тепла.

Зберігайте акумулятор у прохолод- ному та сухому місці, якнайдалі від відкритого полум'я або джерел те-

Завдяки автоматичному розпізнаванню рівня заряду під час заряджання аку- мулятор захищено від перевантаження і, таким чином, може залишатися в за- рядному пристрої протягом певного ча- су, але не постійно.

Завжди намагайтеся тримати акумулятор в сухому і захищеному від морозу місці, де температура зберігання становить від 0 до +35°C. Акумулятор повинен бути заря- джений на 40-60%.

Не зберігайте акумулятор біля металевих або кислотомістких предметів через небез- пеку короткого замикання.

Акумулятор необхідно перезаряджати піс- ля певного періоду зберігання. Див. посіб- ник з експлуатації акумулятора. 14 СЕРВІСНЕ ОБСЛУГОВУВАННЯ Якщо у вас є питання щодо гарантії, ремонту або запасних частин, зверніться в найближчий сервісний центр AL-KO. Адресу можна знайти в Інтернеті за посилан-

www.al-ko.com/service-contacts 15 УТИЛІЗАЦІЯ Вказівки щодо електричного і електронного обладнання (ElektroG)

Електронні та електричні пристрої не належать до звичайних побутових відходів. Їх слід збирати та викидати

Використані батарейки або акумуля- тори, які вже не використовуються в старому пристрої, слід бути видалені перед викиданням! Їхня утилізація регулюється законом про акумулято-

Власники або користувачі електрич- ного та електронного обладнання зо- бов'язуються повертати його відпо- відно до законодавства після викори-

Кінцевий користувач несе відпові- дальність за стирання своїх персо- нальних даних зі старого обладнан- ня перед утилізацією! Символ з перекресленого смітника означає, що електричні та електронні пристрої заборо- нено утилізувати разом з іншими побутовими

Електричні та електронні пристрої можна без- коштовно в таких місцях:

Державна служба з видалення або збору (наприклад, муніципальні склади)

Магазини електрообладнання (стаціонарні та інтернет-магазини) за умови, що про- давці зобов'язані приймати їх чи пропону- вати їх на добровільній основі. Ці заяви застосовуються тільки для пристроїв, встановлених і проданих у країнах Європей- ського Союзу, відповідно до Директиви ЄС 2012/19/ЄC. У країнах за межами Європей- ського Союзу можуть діяти інші правила щодо утилізації електричних та електронних при- строїв.UA 326 HTA 2050

Примітки щодо закону про акумулятори (BattG)

Старі батареї та акумулятори не на- лежать до звичайних побутових від- ходів. Їх слід збирати та викидати ок-

Див. інформацію про безпечне вида- лення батарей або акумуляторів із е- лектричного чи електронного при- строю, а також інформацію про тип використовуваної системи (напри- клад, хімічний тип), у посібнику з екс- плуатації або встановлення.

Власники або користувачі батарей а- бо акумуляторів зобов'язуються по- вертати його відповідно до законо- давства після використання. Повер- нення обмежується постачанням не- великих кількостей. Старі батареї можуть містити шкідливі речови- ни або важкі метали, які можуть завдати шко- ди довкіллю і здоров'ю. Утилізація відпрацьо- ваних батарей і використання ресурсів, що містяться в них, сприяє захисту цих двох важ- ливих активів. Символ з перекресленого смітника означає, що батареї та акумулятори заборонено утилі- зувати разом з іншими побутовими відходами. Крім того, під смітником є символи Hg, Cd або Pb, що виглядають таким чином:

Hg: батарея містить понад 0,0005% ртуті

Cd: батарея містить понад 0,002% кадмію

Pb: батарея містить понад 0,004% свинцю Акумулятори та батареї можна безкоштовно в таких місцях:

Державна служба з видалення або збору (наприклад, муніципальні склади)

Магазини батарей і акумуляторів

пункт збору загальної системи повернення відпрацьованих акумуляторів

пункт збору виробника (якщо він не є чле- ном загальної системи повернення) Ці заяви застосовуються тільки для акумуля- торів і батарей, встановлених і проданих у країнах Європейського Союзу, відповідно до Директиви ЄС 2006/66/ЄC. У країнах за межа- ми Європейського Союзу можуть діяти інші правила щодо утилізації акумуляторів і бата- рей.442212_a 327 Усунення несправностей 16 УСУНЕННЯ НЕСПРАВНОСТЕЙ

Небезпека травмування Рухомі деталі та деталі з гострими краями можуть призвести до травм.

Завжди носіть захисні рукавиці під час технічного обслуговування, догляду та очи-

Несправність Причина Усунення Двигун не працює. Акумулятор розряджений. Зарядити акумулятор. Акумулятор не встановле- ний або встановлений не-

Правильно встановити акумулятор. Відсутня подача електрое-

1. Вийняти акумулятор.

2. Зачистити електричні контакти.

Внаслідок перевантаження спрацював захисний вими- кач двигуна, та пристрій бу- ло вимкнено. Слід дочекатися розблокування

Двигун працює з перебоя-

Несправність приладу

Пошкоджено вимикач УВІМК/ВИМК. Зверніться до сервісного центру компанії AL-KO. Ніж гарячий. Виникнення

Ніж не змащено. 1. Вимкніть пристрій і вийміть аку-

2. Очистіть і змастіть ніж.

3. Знову встановити акумулятор.

Щербини на ножі. Зверніться до сервісного центру компанії AL-KO. Гілки зрізаються нерівно. Гілки часто застряють в но-

Ніж затупився. Зверніться до сервісного центру компанії AL-KO. Ніж надмірно ковзає. Зверніться до сервісного центру компанії AL-KO. Двигун працює, але ріжу- чий елемент не обертаєть-

Несправність приладу Зверніться до сервісного центру компанії AL-KO. Нетипова вібрація приладу. Несправність приладу Зверніться до сервісного центру компанії AL-KO. Тривалість роботи від аку- мулятора суттєво знизила-

Термін служби акумулято- ра завершився. Замініть акумулятор. Використовуйте лише оригінальні запчастини від виробника.UA 328 HTA 2050

Несправність Причина Усунення Акумулятор не заряджаєть-

Контакти акумулятора за-

Зверніться до сервісного центру компанії AL-KO. Несправність акумулятора або зарядного пристрою. Замовити запасні частини. Зверніть- ся до сервісного центру компанії AL- KO. Акумулятор занадто гаря-

Дочекатися охолодження акумуля-

У разі виникнення пошкоджень, які не зазначені в цій таблиці, або пошкоджень, з якими користувач не може впоратися сам, слід звернутися до нашої служби підтримки. 17 ГАРАНТІЯ До закінчення строку давності рекламацій, установленого за законом, виробник усуває можливі дефекти матеріалу чи виробничий брак шляхом ремонту або заміни (на свій вибір). Строк дав- ності визначається законодавством країни, у якій прилад було куплено. Гарантія зберігається лише за таких умов:

Дотримуйтеся цього посібника з експлуата-

Використання приладу за призначенням

Використання оригінальних запчастин Гарантія анулюється за таких умов:

Самовільна зміна технічних характеристик

Використання не за призначенням Гарантія не поширюється на:

Пошкодження лакофарбового покриття, спричинене звичайним зношуванням

частини, що зношуються, позначені у відомості запасних частин рамкою; xxxxxx (x) Відлік гарантійного терміну розпочинається з дати придбання виробу першим кінцевим спожива- чем. Дата придбання вказана в чеку. У разі виникнення гарантійного випадку зверніться з цією заявою та оригіналом квитанції, що підтверджує покупку, до свого дилера або в найближчу авто- ризовану сервісну службу. Це гарантійне зобов’язання не змінює встановлені законом претензії покупця до продавця.442212_a 329 Декларація про відповідність стандартам ЄС 18 ДЕКЛАРАЦІЯ ПРО ВІДПОВІДНІСТЬ СТАНДАРТАМ ЄС Ми заявляємо, що цей виріб у формі, в якій він представлений на ринку, відповідає вимогам гар- монізованих директив ЄС, стандартів безпеки ЄС і застосовних до нього стандартів.

Акумуляторний висоторіз Серійний номер G2033012

HTA 2050 Рівень звукової потуж-

EN ISO 3744 виміряний/гарантований 86,7дБ(A) / 89,0дБ(A) Директиви ЄС 2006/42/ЄС 2014/30/ЄС 2000/14/ЄС 2011/65/ЄС Декларація про відповідність
