GS 3 7 Li - Põõsasaagid AL-KO - Tasuta kasutusjuhend

Aku tehnoloogia	Li-Ion
Aku pinge	3,7 V
Aku mahtuvus	1,45 Ah
Autonoomia	45 min (umbes)
Laadimisaeg	4 h (umbes)
Kaal	550 g
Põõsalõikuri tera pikkus	160 mm
Murukääride lõikelaius	80 mm
Terade teritamine	Laser + teemant
Tera vahetamine	Ilma tööriistadeta, mõne sekundiga
Käepide	Ergonoomiline Softgrip
Turvalisus	Juhusliku käivitamise lukustus
Toide	Sisseehitatud laetav aku

Korduma kippuvad küsimused - GS 3 7 Li AL-KO

Kui pikk on AL-KO GS 3,7 Li aku kestvus?

Li-Ion 3,7 V / 1,45 Ah aku kestab normaalsel kasutamisel umbes 45 minutit. Maksimaalseks kestvuseks laadige alati aku täielikult enne kasutamist ja hoidke tööriista kuivas ruumis toatemperatuuril.

Kui kaua võtab AL-KO GS 3,7 Li laadimine aega?

Täielik laadimisaeg on umbes 4 tundi. Ühendage kaasasolev laadija vooluvõrku ja ühendage see tööriista käepidemega; laadimise lõppu märgib valgusindikaator.

Kuidas vahetada tera AL-KO GS 3,7 Li peal?

Tööriistavaba kiirvahetussüsteem võimaldab vahetada hekilõikuri tera (160 mm) ja murukääride tera (80 mm) mõne sekundiga. Vajutage vabastusnuppu, eemaldage tera ja kinnitage uus, kuni kuulete lukustuse klõpsu.

Kas selle tööriistaga saab lõigata paksusid oksi?

GS 3,7 Li on mõeldud peeneks lõikamiseks: dekoratiivpõõsad, kerged hekid ja muruäärised. See ei sobi suurte okste jaoks. Vastupidavate okste jaoks kasutage oksakääre või pika teraga hekilõikurit.

Kuidas aktiveerida kaitse juhusliku käivitumise vastu?

Tööriistal on lukustusseade (lukuava), mis blokeerib tahtmatu käivitumise. Lukustage alati see turvapeatus, kui tööriista ei kasutata või transportimisel.

Kas GS 3,7 Li terad on vahetatavad teiste AL-KO mudelitega?

Terad on spetsiifilised Multicutter GS 3,7 Li seeriale. Kontrollige AL-KO teeninduses ühilduvust enne asendusterade ostmist, kuna teiste seeriate lõikepeadel võib olla erinev kinnitusvahe.

Kuidas hooldada terasid, et säilitada puhas lõige?

Pärast iga kasutuskorda puhastage terad õlitatud lapiga, et vältida roostet. Tehases laserlõigatud ja teemantteritatud terad; kui lõige muutub ebaühtlaseks, asendage tera pigem kui proovige kodus teritada.

Kas tööriistaga on kaasas mõlemad terad (heki ja muru jaoks)?

Jah, GS 3,7 Li Multicutteriga on kaasas mõlemad lõikepead: 160 mm põõsalõikuri tera ja 80 mm murukäärid, samuti vooluvõrgu laadija.

Kas GS 3,7 Li sobib pikaks kasutamiseks väsimata?

Kaaludes vaid 550 g ja ergonoomilise Softgrip käepidemega, on tööriist väga manööverdatav lühikeste aiatööde jaoks. Mitmetunniste projektide puhul tehke regulaarselt pause, sest sisseehitatud akut ei saa kohapeal vahetada.

Kas GS 3,7 Li aku on eemaldatav?

Li-Ion aku on integreeritud tööriista käepidemesse ja kasutaja poolt eemaldatav pole. Laadimine toimub otse tööriista kaudu kaasasoleva laadijaga.

Mida teha, kui tööriist ei käivitu pärast pikka hoiustamist?

Sügavalt tühjenenud Li-Ion aku võib lülituda kaitse režiimi. Ühendage laadija ja jätke see laadima 4–6 tunniks. Kui indikaator ei reageeri endiselt, võtke ühendust AL-KO hooldusega, kuna sisseehitatud aku võib vajada asendamist töökojas.

Mis vahe on GS 3,7 Li ja GS 3,7 Li Multicutter mudelitel?

Multicutter mudeliga on kaasas kaks vahetatavat tera (160 mm põõsalõikur + 80 mm murukäärid), samas kui baasversioon võib sisaldada ainult ühte tera. Kontrollige ostmise hetkel karbi sisu.

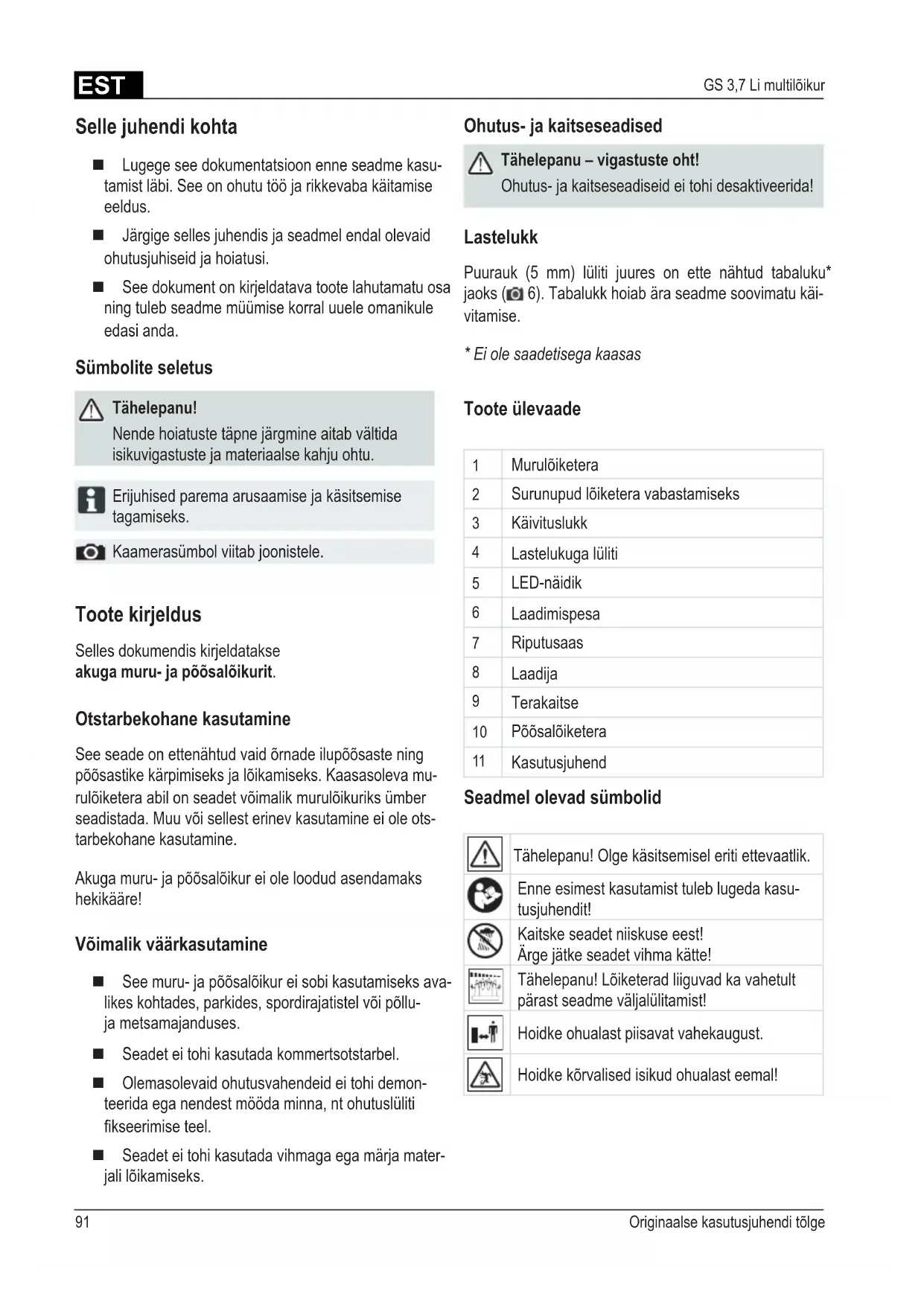

KASUTUSJUHEND GS 3 7 Li AL-KO

Lugege see dokumentatsion enne seadme kasutamist labi. See on ohutu too ja rikkevaba kaitamise eeldus.
Järgige Selles juhendis ja seadmel endal olevaid ohutusjuhiseid ja hoiatusi.
See dokument on kirjeldatava toote lahutamatu osaning tuleb seadme muumise korral uuele omanikule edasianda.

Sumbolite seletus

Tahlepanu!

Nende hoiatuste tapne jargmine aitatab valtida isikuvigastuste ja materiaalse kahju ohtu.

Erijuhised parema arusaamise ja käsitsemise tagamiseks.

Kaamerasumbol viitab joinistele.

Toote kirjeldus

Selles dokumendis kirjeldatakse akuga muru- ja põsalöikurit.

Otstarbekohane kasutamine

See seade on ettenähtud vaid ornade ilupöösaste ning põosastike kärpimiseks ja loikamiseks. Kaasasoleva mu-rulöiketera abi on seadet voimalik murulöikuriks ümber seadistada. Muu voi sellest erinev kasutamine ei ole otstarbekohane kasutamine.

Akuga muru- ja põsalöikur ei ole loodud asendamaks hekikäare!

Vöimalik värkasutamine

See muru- ja põosaloikur ei sobi kasutamiseks avalikes kohtades, parkides, spordirajatistel voi polluja metsamajanduses.
Seadet ei tohi kasutadaCOMMertsotstarbel.
Olemasolevaid ohutusvahendeid ei tohi demon- teerida ega nendest mooda minna, nt ohutusluliti fikseerimise teel.
Seadet ei tohi kasutada vihmaga ega marja materjali loikamiseks.

Ohutus- ja kaitseseadised

Tähelepanu - vigastuste oht! Ohutus- ja kaitseseadiseid ei tohi desaktiveerida!

Lastulukk

Puurauk (5 mm) luliti juures on ette nahtud tabaluku* jaoks (6). Tabalukk hoib ara seadme soovimatu kai-vitamise.

• Ei ole saadetisega kaasas

Toote ülevaade

1	Murulõiketera
2	Surunupud lõiketera vabastamiseks
3	Käivituslukk
4	Lastelukuga lüliti
5	LED-näidik
6	Laadimispesa
7	Riputusaas
8	Laadija
9	Terakaitse
10	Põosalõiketera
11	Kasutusjuhend

Seadmel olevad sumbolid

Tähelepanu! Olge käsitsemisel eriti ettevaatlik.

Enne esimest kasutamist tuleb lugeda kasutusjuhendit!

Kaitske seadet niiskuse eest!

Arge jatke seadet vihma katte!

Tähelepanu! Löiketerad liiguvad ka vahetult

parasteadmavaljulilamist!

Hoidke ohualast piisavat vahekaugust.

Hoidke kōrvalised isikud ohualast eemal!

Ohutusjuhised

Tähelepanu - vigastuste oht!

Ohutus- ja kaitseseadiseid ei tohi desaktiveerida!

Kasutaja vastutab teiste isikute ja nende varaga juhtuva- te onnetuste eest.

Aku ja laadija ohutusjuhised

Tähelepanu - tule- ja plahvatusoht!

■ Arge avage seadet. (Ainult aku eemaldamiseks) Esineb luhiseoht.
Kasutage ainult tootja originaaltarvikuid
Arge visake seadet lahtisesse tulle
Kaitske seadet kuumuse ja otsese päikeselvalguse eest

Enne laadija kasutamist kontrollige, et selle korpusel, pistikul ning juhtmel ei oleks kahjustusi. Kahjustuste korral arge seadet kasutage.

• Arge avage laadjat! Vea esinemisel vahetage laadija valja.
  Seadet, akut ja laadjat tuleb kaitsta niiskuse eest. Hoidke ainult siseruumides.
  Valel kasutamisel voib akuvedelik lekkima hakata. Kokkupaute korral loputage hoolikalt veega, silmasattumisel poorduge kohe arsti poole.

Ohutusjuhised kasutamisel

Tähelepanu - vigastuste oht!

Juhuslik sisselulitamine voib pohjustada üliraskeid vigastusi.

Tähelepanu - vigastuste oht!

Löiketerad liiguvad ka vahetult pärast mootori valjalulitamist!

Lapsed ega isikud,kes pole kasutusjuhendit lugenud, ei tohi seadet kasutada.
- Arge kasutage seadet, kui olete alkoholi, ravimite voi narkootikumide moju all.
Seadet ja laadjat tuleb enne iga kasutamist kontrollida kahjustuste osas, kahjustunud osad tuleb lasta valja vahetada.

■ Enne seadme kasutamist eemaldage tooaalst kokk koralised esemed.
Kandke sobivat toorovastust:

kaitseprille
pikki pukse
tugevaid, libisemiskindlaid jalatseid

Jälgige too ajal, et teie jalgealune oleks stabilne.
Hoidke kōrvalised isikud ohualast eemal.
■ Hoidke kere, jasemed ja roivad loikemehanismist eemal.
■ Niitke muru ainult piisava paëvavalguse või kunstliku valgustuse korral.
Hoidke seadet tootamise ajal kehast eemal.
Puhastage Ioketerasid ainult mootori seismise ajal.
Arge jatke toovalmis seadet kunagi jarevalveta.

Pärast kokkupuudet vörkehadega kontrollige, et akuga muru- ja põosalöikuril ei oleks kahjustusi. Pörduge oluliste kahjustuste korral AL-KO hooldusesse.

Kasutuselevott

Aku laadimine

Tähelepanu - tule- ja plahvatusoht!

Laadija kuumeneb laadimise käigus.

Arge asetage seda kergesti suttivale pinnale voi suttivasse keskkonda.

Seadme käepide vöib laadimise jooksul kuumeneda. See on normalne.
Seadme aku on osaliselt laetud! Laadige aku enne esimest kasutamist täiesti tais.
Arge kasutage seadet laidimise ajal.

Akut saab laadida igasuguse laetuse taseme juures. Laadimise katkestamine akut ei kahjusta.

1. Ühendage laadija akuga muru- ja põsalöikuri laadimispesaga. (1)
2. Ühendage laadija vooluvörku.

Laadimine algab koos rohelise LED-tulekestva polemisega.Aku on tailikult laetud, kui LED-tuli kustub.1

Temperatuurivahemik peaks laadimise ajal olema 0^ kuni +45^ .

Maksimaalne laadimiskestdvus: 4 t

1. Eemaldage laadija pistik vooluvorgust ning seadme kuljest.

Aku on ülelaadimise eest kaitstud ning voib seega jaada vooluvörku uhendatuks.

Kasutamine

Lulitage seade sisse

1. Lükake käivituslukk ettepoole.

(2-1)

1. Vajutage lulitit. ( 2-2)
2. Luliti vajutamise jooksul voite te käivitusluku taas vabastada.

Pärast seadme käivitamist vöib kostuda raksatus. See tuleneb seadme mehaanikast ning on täesti normalne.

Lulitage seade valja

1. Vabastage luliti.
2. Oodake, kuni lōiketera seiskub. Lōiketera liigub ka vahetult pārast mootori valjalūlitamist!

Vahetage lokietera

Tähelepanu - vigastuste oht!

Löiketerad liiguvad ka vahetult pärast mootori valjalulitamist!

Tähelepanu - vigastuste oht!

Töösammude vahepeal asetage lõiketera alati kaitseumbrisesse ning kandke kaitsekindaid!

1. Lõiketera eemaldamiseks vajutage tera vabastami- seks mõlemat surunuppu. (3)
2. Määrige käigukasti regulaarselt märdega
3. Lükake lõiketera sisendavasse ning vajutage lukustamiseks tugevalt lõiketera lamepinnale. (4)
4. Puhastage Iöiketera harja või kuiva riidega. Eemaldage käigukastist voimalik mustus. (5)

Tööjuhised

Tööttage ainult hea nähtavuse korral
■ Kasutage tootamiseks ainult teravailloiketeri
- Pōsaloikuri kasutusiga soltub aku seisundist ning lõigatava materjali omadustest. Sage sisse- ja valjalulitamine vahendab aku kasutusiga.

Akuga muru- ja põosalöikuri ja laadija hoiustamine

■ Hoiustage seadet lastele ja körvalistele isikutele ligipäsematus kohas.
■ Hoiustage seadet ainult koos terale asetatud terakaitsega.
Argeasetageseadmeleteisi esemeid.
■ Hoistage seadet kuivas, külmumisohutus kohast temperatuuridel vahemikus 0^ ja +35^ .
Hoiustage seadet ainult taelikult laetuna.
Pärast kuuekuulist houstamist tuleb akut umbes 2 tundi laadida.

Seadme optimaalne hoistamistemperatuur on 0^ kuni 20^ .

Remont

Remonditoid tohivad teostada ainult AL-KO hool-duskeskused ja volitatud tökojad.
Kasutage ainult originaalvaruosi.

Hooldus

Tähelepanu - vigastuste oht!

Löiketera hoolduse ajal tuleb alati kanda tookin-daid!

Tähelepanu - vigastuste oht!

Lulitage seade hooldustoo de ajaks valja. Lokieterad liiguvad ka vahetult parest mootori valjalulitamist.

Pärast lõikamist tuleb seadet põhjalikult käsiharja või riidega puhistada.
- Arge pihustage seadmele vett! Seadmesse tungiv vesi voib rikkuda luliti, aku ja elektrimootori.

■ Kontrollige regulaarselt, ega loiketeral poleks kahjustusi. Nurid voi kahjustatud loiketerad tuleb enne jargmist kasutuskorda valja vahetada.
Hooldage Ioketera parast igat kasutuskorda oli voi hoolduspihustiga. Oli paremaks jaotumiseks lulitage seade korraks sisse.

Spetsialisti poolne kontroll on vajalik:

mootori blokeerumise korral
kovera voikajustatud loiketera korral
kahjustatud voile lekkiva aku korral

Transport

Aku on kontrollitud vastavalt UNi käsiraamatule. Seetöttu ei kohaldata akule ei eraldi ega koos seadmega riiklike ja rahvusvaheliste ohtlike kaupade eeskirju.

Transportige akut ainult seadmes.
Mitme aku transportimisel voivad kohalduda ohtlike kaupade eeskirjad.
Arge hoidke seadet kandmise ajal liketerast.
Transportige seadet ainult koos terale asetatud terakaitsega.

Korvaldamine

Kasutusest körvaldatud seadmeid, patareisid ja akusid ei tohi körvaldada olmejätmetena!

Pakend, seade ja tarvikud on valmistatud umbertoedel- davatest materjalidest ja tuleb vastavalt korvaldada.

■ Kasutaja on kohustatud patareid ja akud kogumiskohta viima. Korvaldamist voib teostada edasimüja voi kaitlemispunktia kaudu.
Integreeritud akusid tohib eemaldada vaid korvaldamiseks.
Akude eemaldamine:

tuhendage seadme akutäielikult
vabastage koik korpuse kruid
avagekorpus
Iahutageakuuhendused
eemaldageaku

Viige aku keskkonnasobralikku taaskasutuskeskusesse.

Abi rikete korral

Köigi hooldustööde ajal tuleb kanda toökindaid!

Töö ajal tekkv rike Voimalik pöhjus Lahendus

Mootori vāimsus vāheneb Lōiketera on nūri Vahetage nūrid lōiketerad originaalterade

vastu valja

Mootori joudlus vaheneb, kuigi aku naib tais olevat

Aku on rikkis Pörduge AL-KO klienditeenindusse

Aku ei lae Aku on rikkis Pöörduge AL-KO klienditeenindusse

Rikete korral, mida tabelis pole voi mida te ise ei oska korvaldada, poorduge meie volitatud klienditeenindusse.

EÜ vastavusdeklaratsoon

Käesolevaga deklareerime, et see toode vastab meie poolt turuleviidud teostuses ühlustatud EU direktiivide, EU ohutusstandardite ja tootespetsiliste standardite nõuetele.

Toode

Akuga muru-/pōsaloikur

Seerianumber

G1821825

Tootja

AL-KO Geräte GmbH

Ichenhauser Str. 14

89359 KOETZ

SAKSAMAA

Volitatud isik

Anton Eberle

Ichenhauser Str. 14

89359 KOETZ

SAKSAMAA

Tuup

GS 3,7 Li multiloikur

Eü direktivid

2006/42/EU

2004/108/EU

2000/14/EU

2006/95/EU

Uhtlustatud standardid

EN 55014-1:2006

EN 55014-2:1997

EN 61000-3-2:1995

EN 61000-3-3:1995

EN 60745-1

EN 60745-2-15 lisa K

EN 50366

EN 60335-2-29

Müravöimsustase

mōdetud/tagatud

GS 3,7 Li multiloikur 77,5/78 dB(A)

Vastavuse hindamine

2000/14/EU

lisa V

Kotz, 2010-09-08

Antonio De Filippo, tegevjuht

Garantii

Vöimalikud materjali- ja tootmisvead körvaldame seadusega kehtestatud garantiiaja jooksul omal valikul kas remondi vöi seadme asendamise teel.

Garantii pikkus soltub konkreetsest riigist, kust seade osteti.

Meie garantii kehtib ainult jargmistel tingimustel: Garantii kaotab kehtivuse jargmisel juhul:

seadme nõuetekohasel kasutamisel

seadme omavolisel remontimisel

kasutsjuhendi jargimisel

seadme tehnilise modifseerimise korral

originaalvaruosade kasutamisel

mitteotstarbekohasel kasutamisel

värvikahjustusi, mis tekivad normalaalse kulumise käigus
■ kuluvaid osi, mis on varuosade kaardil tähistatud raamiga xxx xxx (x)
■ Sisepolemismootorite jaoks kehtivad eraldi vastavate mootoritootjate garantiitingumused

Garantijuhtumi korral poorduge selle garantiisertifikaadi ja ostutsekiga om edasimuja poole voi lahimasse volitatud klienditeenindusse. See garantii ei mojuta ostja seaduslikku noudeigust muju sahtes.
