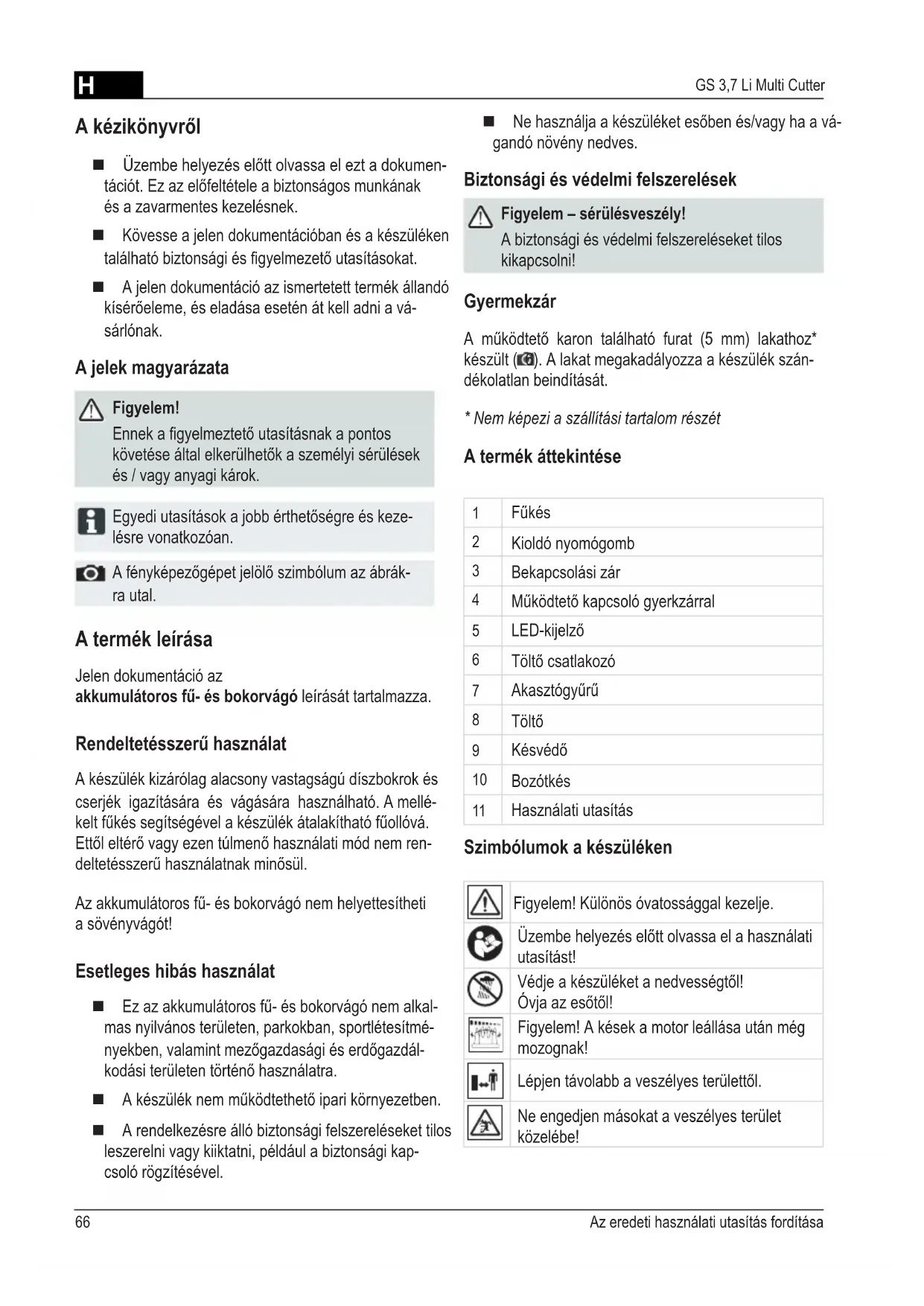

HASZNÁLATI ÚTMUTATÓ GS 3 7 Li AL-KO
Üzembe helyezés előtt olvassa el ezt a dokumentációt. Ez az előfeltétele a biztonságos munkának és a zavarmentes kezelésnek. Kövesse a jelen dokumentációban és a készüléken található biztonsági és figyelmeztető utasításokat. A jelen dokumentáció az ismertetett termék állandó kísérőeleme, és eladása esetén át kell adni a vásárlónak.
A jelek magyarázata
Figyelem!
Ennek a figyelmeztető utasításnak a pontos követése által elkerülhetők a személyi sérülések és/vagy anyagi károk.
Egyedi utasítások a jobb érthetőségre és kezelésre vonatkozóan.
A fényképezőgépet jelölő szimbólum az ábrákra utal.
A termék leírása
Jelen dokumentáció az akkumulátoros fű- és bokorvágó leírását tartalmazza.
Rendeltetésszerű használat
A készülék kizárólag alacsony vastagságú díszbokrok és cserjék igazítására és vágására használható. A mellékelt fűkés segítségével a készülék átalakítható fűnyíróvá. Ettől eltérő vagy ezen túlmenő használati mód nem rendeltetésszerű használatnak minősül.
Az akkumulátoros fű- és bokorvágó nem helyettesítheti a sövényvágót!
Esetleges hibás használat
Ez az akkumulátoros fű- és bokorvágó nem alkalmas nyilvános területen, parkokban, sportlétesítményekben, valamint mezőgazdasági és erdőgazdálkodási területen történő használatra. A készülék nem működtethető ipari környezetben. A rendelkezésre álló biztonsági felszereléseket tilos leszerelni vagy kiiktatni, például a biztonsági kapcsoló rögzítésével.
Ne használja a készüléket esőben és/vagy ha a vágandó növény nedves.
Biztonsági és védelmi felszerelések
Figyelem - sérülésveszély!
A biztonsági és védelmi felszereléseket tilos kikapcsolni!
Gyermekzár
A működtető karon található furat (5 mm) lakathoz* készült (16). A lakat megakadályozza a készülék szándékolatlan beindítását.
- Nem képezi a szállítási tartalom részét
A termék áttekintése
| 1 | Fükés |
| 2 | Kioldó nyomógomb |
| 3 | Bekapcsolási zár |
| 4 | Müködtető kapcsoló gyerkzárral |
| 5 | LED-kijelző |
| 6 | Töltő csatlakozó |
| 7 | Akasztógyürő |
| 8 | Töltő |
| 9 | Késvédő |
| 10 | Bozótkés |
| 11 | Használati utasítás |
Szimbólumok a készüléken
Figyelem! Különös óvatossággal kezelje.
Üzembe helyezés előtt olvassa el a használati utasítást!
Védje a készüléket a nedvességtől! Óvja az esőtől!
Figyelem! A kések a motor leállása után még mozognak!
Lépjen távolabb a veszélyes területtől.
Ne engedjen másokat a veszélyes terület közelébe!
Biztonsági utasítások
Figyelem - sérülésveszély!
A biztonsági és védelmi felszereléseket tilos kikapcsolni!
A felhasználó felel a más személyekkel és tulajdonukkal bekövetkezett balesetekért.
Az akkumulátorra és a töltőre vonatkozó biztonsági utasítások
Figyelem - tűz- és robbanásveszély!
■ Tilos a készüléket felnyitni. (Csak ha az akkumulátort kívánja eltávolítani) Rövidzárlat veszélye áll fenn. Csak eredeti, a gyártótól származó töltőt használjon. A készüléket tilos nyílt lángba dobni. Védje a készüléket a hőségtől és a közvetlen napsugárzástól.
A töltő használata előtt minden esetben ellenőrizze a ház, a hálózati csatlakozó és a kábel sértetlenségét. Sérülések esetén ne használja a készüléket. ■ Tilos a töltőt felnyitni! Ha a töltő meghibásodott, akkor cserélje ki. Védje a készüléket, az akkumulátort és a töltőt a nedvességtől. Csak zárt térben töltse a készüléket. Nem megfelelő használat esetén folyadék távozhat az akkumulátorból. Ha ehhez hozzáér, öblítse le alaposan vízzel, ha a szemébe került, azonnal keresse fel orvosát.
A kezelésre vonatkozó biztonsági utasítások
Figyelem - sérülésveszély!
A készülék véletlen bekapcsolódása rendkívül súlyos sérüléseket okozhat.
Figyelem - sérülésveszély!
A motor kikapcsolása után a kések még mozognak!
Nem használhatják a készüléket gyermekek és azok a személyek, akik ezt a használati utasítást nem ismerik. A készüléket tilos alkohol, kábítószer vagy gyógyszer hatása alatt kezelni.
A készülék és a töltő sértetlenségét használat előtt mindig ellenőrizni kell, a megsérült alkatrészeket ki kell cserélni. Használat előtt minden idegen testet távolítson el a munkaterületről. A célra alkalmas munkaruházatot kell viselni:
védőszemüveg, hosszúnadrág, szilárd, csúszásmentes lábbeli
Munka során ügyeljen arra, hogy szilárdan álljon a talajon. Ne engedjen másokat a veszélyes terület közelébe. A vágókészüléktől tartsa távol testét, a végtagokat és a ruházatot. Csak kielégítő nappali fény vagy mesterséges megvilágítás mellett szabad dolgozni. A testétől távol végezze a munkát. A levágott anyag csak álló motor mellett távolítható el! Az üzemképes készüléket tilos felügyelet nélkül hagyni.
Ha idegen tárgyakba ütközött, ellenőrizze, hogy nem sérült-e meg az akkumulátoros fű- és bokorvágó. Súlyos károsodások esetén keressen fel egy AL-KO szervizt.
Üzembe helyezés
Az akkumulátor feltöltése
Figyelem - tűz- és robbanásveszély!
A töltési folyamat közben a töltő felmelegszik. Ne üzemeltesse könnyen éghető felületen vagy éghető környezetben.
A készülék fogantyúja a töltési folyamat során fel-melegedhet. Ez normális jelenség. A készülékben található akkumulátor csak részben van feltöltve! Az első használat előtt az akkumulátort teljesen fel kell tölteni. ■ Tilos a készüléket töltés közben használni.
Az akkumulátor bármilyen töltöttségi szint esetén feltölthető. A töltési folyamat megszakítása nem károsítja az akkumulátort.
- Csatlakoztassa a töltőt a töltő aljzattal az akkumulátoros fű- és bokorvágóra. (1)
- Csatlakoztassa a töltőt az áramhálózathoz. A töltési folyamat akkor kezdődik el, amikor a zöld lámpa (LED) folyamatosan világít. Az akkumulátor akkor van teljesen feltöltve, amikor a LED kialszik. 1
A töltés során a hőmérsékletnek 0 és +45°C között kell lennie. Maximális töltési idő: 4 óra
- Válassza le a töltő csatlakozóját az áramhálózatról és a készülékről.
Az akkumulátor védve van a túltöltéstől, ezért a villamos hálózaton maradhat.
Kezelés
A készülék bekapcsolása
- Nyomja előre a bekapcsolási zárat. (2-1)
- Nyomja le a működtető kapcsolót. (2-2)
- Amíg a működtető kapcsolót lenyomva tartja, elengedheti a bekapcsolási zárat.
A készülék bekapcsolása után egy kattanás hallható. Ez mechanikai jelenség, és teljesen normális.
A készülék kikapcsolása
- Engedje el a működtető kapcsolót.
- Várja meg, amíg a kés leáll. A motor kikapcsolása után a kés még MOZOG!
Kés
Figyelem - sérülésveszély! A motor kikapcsolása után a kések még mozognak!
Figyelem - sérülésveszély! A munkalépések között mindig helyezze fel a késvédőt, és viseljen védőkesztyűt!
- A kés kivételéhez nyomja be mindkét kioldó nyomógombot. (3)
- A hajtásteret rendszeresen kenje be zsírral.
- Vezesse a kést a felvevőbe, és nyomja be határozottan kattanásig az alzatba. (4)
- Tisztítsa meg a kést kefével vagy száraz kendővel. Távolítsa el a hajtástérből az esetleges szennyeződéseket. (5)
A munkával kapcsolatos tudnivalók
Csak jó látási viszonyok mellett végezze a munkát. Csak éles vágóeszközzel végezze a munkát. A bokorvágó üzemideje az akkumulátor állapotától és a vágandó növény tulajdonságaitól függ. A gyakori ki- és bekapcsolás csökkenti az üzemidőt.
Az akkumulátoros fű- és bokorvágó és a töltő tárolása
A készüléket gyermekek és illetéktelen személyek elől elzárva tárolja. A készüléket csak felhelyezett késvédővel szabad tárolni. Tilos a készüléken más tárgyat tárolni. A készüléket száraz, fagymentes helyen, 0 °C és +35 °C közötti környezeti hőmérsékleten tárolja. A készüléket csak teljes mértékben feltöltött állapotban szabad tárolni. Hat hónapos tárolás után az akkumulátort kb. 2 óráig töltse.
A készülék optimális tárolási hőmérséklete 0 °C és 20 °C között van.
Javítás
A javítási munkákat csak AL-KO szerviz vagy hivatalos szerelőműhely végezheti el. Csak eredeti pótalkatrészeket használjon!
Karbantartás és gondozás
Figyelem - sérülésveszély! A vágókéseken végzett karbantartási és gondozási munkák során mindig viseljen védőkesztyűt!
Figyelem - sérülésveszély!
Kapcsolja ki a készüléket a karbantartási és gondozási munkák során! A motor kikapcsolása után a kések még mozognak!
A vágási munkálatok után a készüléket alaposan tisztítsa le egy kéziseprűvel vagy kendővel. A készüléket ne permetezze le vízzel! A behatoló víz károsíthatja a kapcsolót, az akkumulátort és az elektromotort. Rendszeresen ellenőrizze, hogy a vágókések nem sérültek-e meg. A tompa vagy sérült vágókéseket a következő használat előtt ki kell cserélni. A vágókést minden használat után olajjal vagy ápoló spray-vel kell kezelni. Az olaj egyenletesebb eloszlása érdekében kapcsolja be a készüléket egy rövid időre. Szakember általi ellenőrzés szükséges:
A motor blokkolása esetén, ha a vágókés meghajlott vagy megsérült, ha az akkumulátor sérült vagy kifolyt
Szállítás
Az akkumulátort az UN kézikönyv szerint vizsgáltuk be. Ezért az akkumulátorra sem külön alkatrészként, sem a készülékbe szerelve nem vonatkoznak a veszélyes árukra vonatkozó nemzeti és nemzetközi előírások.
Az akkumulátort csak a készülékbe helyezve szállítsa. Több akkumulátor szállítása során életbe léphet a veszélyes árukra vonatkozó előírás. A készüléket tilos a vágókéseknél fogva tartani. A készüléket csak felhelyezett késvédővel szabad szállítani.
Leselejtezés
A fölöslegessé vált készülékeket, elemeket és akkumulátorokat tilos a háztartási hulladékkal együtt leselejtezni!
A csomagolás, a készülék és a tartozékok újrahasznosítható anyagokból készültek, ezért ennek megfelelően kell azokat leselejtezni.
A felhasználó köteles visszaszolgáltatni az akkumulátort. A hulladékkezelést a szakkereskedés vagy a gyűjtőhelyek végezhetik. A beépített akkumulátorokat csak leselejtezés esetén szabad kivenni. Az akkumulátorok kivétele:
Teljes mértékben merítse le a készüléket. Lazítsa meg a ház minden csavarját. Nyissa fel a házat. Válassza le az akkumulátor csatlakozásait. Vegye ki az akkumulátort.
Az akkumulátort környezetbarát újrahasznosító helyen adja le!
Segítség zavarok esetén
A karbantartási, gondozási munkák során viseljen védőkesztyűt!
| Zavarok üzemelés során | Lehetséges ok Megoldás |
| A motor teljesítményecsökken | Tompa a kés A tompa kest cserélje ki eredeti pótalkatrészre |
| A motor teljesítményecsökken, bár az akkumu-lator fel van tõltve | Akkumulátor meghibásodott Keresse fel az AL-KO ügyfélszolgálatot |
| Az akkumulátor nem tõlt Akkumulátor meghibásodott Keresse fel az AL-KO ügyfélszolgálatot |
Forduljon ügyfélszolgálatunkhoz, ha olyan hibát észlel, amely nem szerepel a fenti táblázatban, vagy amelyet nem tud megszüntetni.
EK megfelelőségi nyilatkozat
Ezennel kijelentjük, hogy ez a termék az általunk forgalomba hozott formában megfelel a harmonizált EK-irányelvek, az EK Biztonsági szabványai és a termékre vonatkozó szabványok által előírt követelményeknek.
Termék
Akkumulátoros fű- és bokorvágó
Sorozatszám
G1821825
Típus
GS 3,7 Li Multi Cutter
Hangteljesítményszint
mérve / garantálva
GS 3,7 Li Multi Cutter 77,5/78 dB(A)
Gyártó
AL-KO Geräte GmbH
Ichenhauser Str. 14
89359 KOETZ
NÉMETORSZÁG
EK-irányelvek
2006/42/EK
2004/108/EK
2000/14/EK
2006/95/EK
Megfelelőségi értékelés
2000/14/EK
V. függelék
Meghatalmazott
Anton Eberle
Ichenhauser Str. 14
89359 KOETZ
NÉMETORSZÁG
Harmonizált szabványok
EN 55014-1:2006
EN 55014-2:1997
EN 61000-3-2:1995
EN 61000-3-3:1995
EN 60745-1
EN 60745-2-15 K. függelék
A készülékkel kapcsolatos anyag- vagy gyártási hibákat megszüntetjük a szavatossági igény törvény által előírt elévülési határidején belül, saját döntésünk szerint javítással vagy pótalkatrész biztosításával. Az elévülési határidőt az ország rendelkezése szabályozza, ahol a készüléket vásárolták.
Jótállásunk csak az alábbi esetekben érvényes: A jótállás érvényét veszti:
A készülék szakszerű kezelése, a használati utasítás követése, eredeti pótalkatrészek használata.
Javítás megkísérlése a készüléken, műszaki módosítások a készüléken, nem rendeltetésszerű használat (pl. ipari vagy kommunális használat).
Nem terjed ki a jótállás a következőkre:
Festékhibák, amelyeknek oka a rendes elhasználódás. Kopó alkatrészek, amelyek a pótalkatrészkártyán a következővel vannak jelölve: xxxxxx(x) ■ Belső égésű motorok - Az ilyen motorokra a mindenkori motor gyártójának külön garanciális rendelkezései érvényesek.
Ha a jótállást szeretné érvényesíteni, forduljon ezzel a jótállással és a vásárlásbizonylattal kereskedőhöz vagy a legközelebbi hivatalos ügyfélszolgálatunkhoz. A jótállás nem érvényteleníti a vevő törvényes szavatossági igényeit az eladó felé.
